Soldagem
MIG/MAG

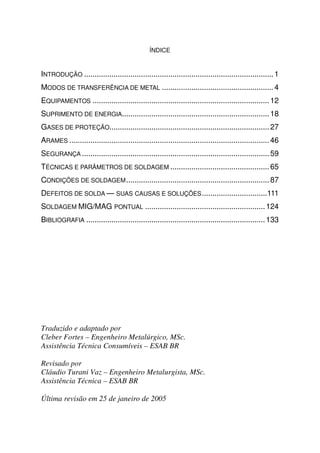

ÍNDICE

INTRODUÇÃO .......................................................................................... 1
MODOS DE TRANSFERÊNCIA DE METAL ..................................................... 4
EQUIPAMENTOS .................................................................................... 12
SUPRIMENTO DE ENERGIA...................................................................... 18
GASES DE PROTEÇÃO............................................................................ 27
ARAMES ............................................................................................... 46
SEGURANÇA ......................................................................................... 59
TÉCNICAS E PARÂMETROS DE SOLDAGEM ............................................... 65

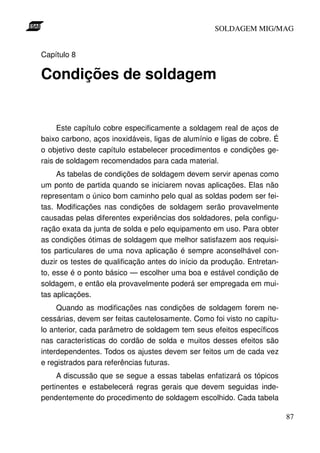

CONDIÇÕES DE SOLDAGEM .................................................................... 87
DEFEITOS DE SOLDA — SUAS CAUSAS E SOLUÇÕES ...............................111

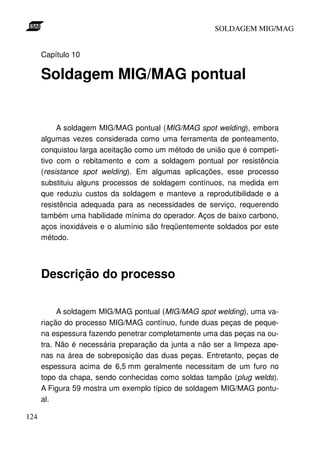

SOLDAGEM MIG/MAG PONTUAL ......................................................... 124

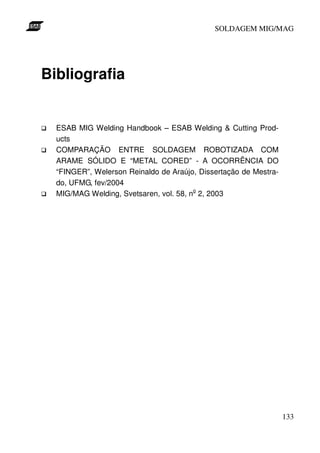

BIBLIOGRAFIA ..................................................................................... 133

Traduzido e adaptado por
Cleber Fortes – Engenheiro Metalúrgico, MSc.
Assistência Técnica Consumíveis – ESAB BR

Revisado por
Cláudio Turani Vaz – Engenheiro Metalurgista, MSc.
Assistência Técnica – ESAB BR

Última revisão em 25 de janeiro de 2005

SOLDAGEM MIG/MAG

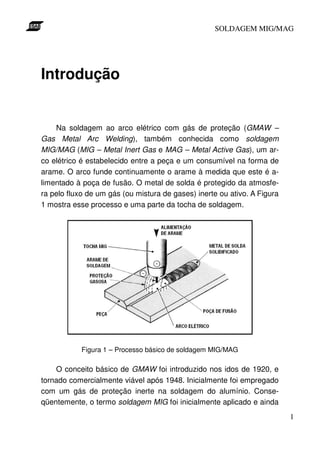

Introdução

Na soldagem ao arco elétrico com gás de proteção (GMAW –
Gas Metal Arc Welding), também conhecida como soldagem
MIG/MAG (MIG – Metal Inert Gas e MAG – Metal Active Gas), um ar-
co elétrico é estabelecido entre a peça e um consumível na forma de
arame. O arco funde continuamente o arame à medida que este é a-
limentado à poça de fusão. O metal de solda é protegido da atmosfe-
ra pelo fluxo de um gás (ou mistura de gases) inerte ou ativo. A Figura
1 mostra esse processo e uma parte da tocha de soldagem.

Figura 1 – Processo básico de soldagem MIG/MAG

O conceito básico de GMAW foi introduzido nos idos de 1920, e
tornado comercialmente viável após 1948. Inicialmente foi empregado
com um gás de proteção inerte na soldagem do alumínio. Conse-
qüentemente, o termo soldagem MIG foi inicialmente aplicado e ainda
1

SOLDAGEM MIG/MAG

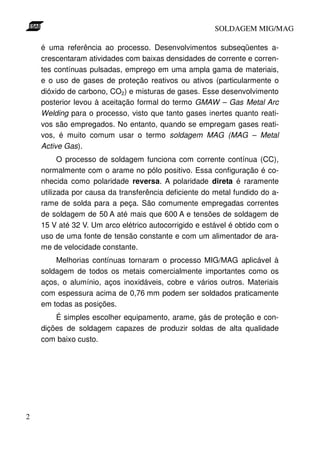

é uma referência ao processo. Desenvolvimentos subseqüentes a-
crescentaram atividades com baixas densidades de corrente e corren-
tes contínuas pulsadas, emprego em uma ampla gama de materiais,
e o uso de gases de proteção reativos ou ativos (particularmente o
dióxido de carbono, CO2) e misturas de gases. Esse desenvolvimento
posterior levou à aceitação formal do termo GMAW – Gas Metal Arc
Welding para o processo, visto que tanto gases inertes quanto reati-
vos são empregados. No entanto, quando se empregam gases reati-
vos, é muito comum usar o termo soldagem MAG (MAG – Metal
Active Gas).
O processo de soldagem funciona com corrente contínua (CC),
normalmente com o arame no pólo positivo. Essa configuração é co-
nhecida como polaridade reversa. A polaridade direta é raramente
utilizada por causa da transferência deficiente do metal fundido do a-
rame de solda para a peça. São comumente empregadas correntes
de soldagem de 50 A até mais que 600 A e tensões de soldagem de
15 V até 32 V. Um arco elétrico autocorrigido e estável é obtido com o
uso de uma fonte de tensão constante e com um alimentador de ara-
me de velocidade constante.
Melhorias contínuas tornaram o processo MIG/MAG aplicável à
soldagem de todos os metais comercialmente importantes como os
aços, o alumínio, aços inoxidáveis, cobre e vários outros. Materiais
com espessura acima de 0,76 mm podem ser soldados praticamente
em todas as posições.
É simples escolher equipamento, arame, gás de proteção e con-
dições de soldagem capazes de produzir soldas de alta qualidade
com baixo custo.

2

SOLDAGEM MIG/MAG

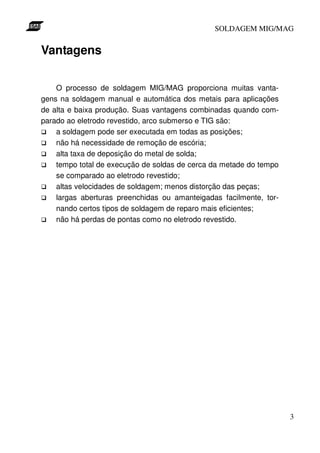

Vantagens

O processo de soldagem MIG/MAG proporciona muitas vanta-
gens na soldagem manual e automática dos metais para aplicações
de alta e baixa produção. Suas vantagens combinadas quando com-
parado ao eletrodo revestido, arco submerso e TIG são:
a soldagem pode ser executada em todas as posições;
não há necessidade de remoção de escória;
alta taxa de deposição do metal de solda;
tempo total de execução de soldas de cerca da metade do tempo
se comparado ao eletrodo revestido;
altas velocidades de soldagem; menos distorção das peças;
largas aberturas preenchidas ou amanteigadas facilmente, tor-
nando certos tipos de soldagem de reparo mais eficientes;
não há perdas de pontas como no eletrodo revestido.

3

SOLDAGEM MIG/MAG

Capítulo 1

Modos de transferência de metal

Basicamente o processo MIG/MAG inclui três técnicas distintas
de modo de transferência de metal: curto-circuito (short arc), globular
(globular) e aerossol (spray arc). Essas técnicas descrevem a manei-
ra pela qual o metal é transferido do arame para a poça de fusão. Na
transferência por curto-circuito — short arc, dip transfer, microwire —
a transferência ocorre quando um curto-circuito elétrico é estabeleci-
do. Isso acontece quando o metal fundido na ponta do arame toca a
poça de fusão. Na transferência por aerossol — spray arc — peque-
nas gotas de metal fundido são desprendidas da ponta do arame e
projetadas por forças eletromagnéticas em direção à poça de fusão. A
transferência globular — globular — ocorre quando as gotas de metal
fundido são muito grandes e movem-se em direção à poça de fusão
sob a influência da gravidade. Os fatores que determinam o modo de
transferência de metal são a corrente de soldagem, o diâmetro do a-
rame, o comprimento do arco (tensão), as características da fonte e o
gás de proteção (veja a Figura 2).

Transferência por curto-circuito

Na soldagem com transferência por curto-circuito são utilizados
arames de diâmetro na faixa de 0,8 mm a 1,2 mm, e aplicados pe-
quenos comprimentos de arco (baixas tensões) e baixas correntes de
soldagem. É obtida uma pequena poça de fusão de rápida solidifica-

4

SOLDAGEM MIG/MAG

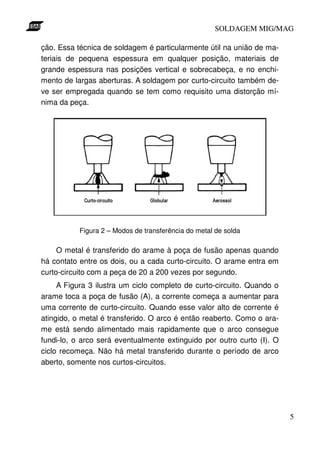

ção. Essa técnica de soldagem é particularmente útil na união de ma-
teriais de pequena espessura em qualquer posição, materiais de
grande espessura nas posições vertical e sobrecabeça, e no enchi-
mento de largas aberturas. A soldagem por curto-circuito também de-
ve ser empregada quando se tem como requisito uma distorção mí-
nima da peça.

Figura 2 – Modos de transferência do metal de solda

O metal é transferido do arame à poça de fusão apenas quando
há contato entre os dois, ou a cada curto-circuito. O arame entra em
curto-circuito com a peça de 20 a 200 vezes por segundo.
A Figura 3 ilustra um ciclo completo de curto-circuito. Quando o
arame toca a poça de fusão (A), a corrente começa a aumentar para
uma corrente de curto-circuito. Quando esse valor alto de corrente é
atingido, o metal é transferido. O arco é então reaberto. Como o ara-
me está sendo alimentado mais rapidamente que o arco consegue
fundi-lo, o arco será eventualmente extinguido por outro curto (I). O
ciclo recomeça. Não há metal transferido durante o período de arco
aberto, somente nos curtos-circuitos.

5

SOLDAGEM MIG/MAG

Figura 3 - Corrente-tensão versus tempo típico do ciclo de curto-circuito

Para garantir uma boa estabilidade do arco na técnica de curto-
circuito devem ser empregadas correntes baixas. A Tabela I ilustra a
faixa de corrente ótima para a transferência de metal por curto-circuito
para vários diâmetros de arame. Essas faixas podem ser ampliadas
dependendo do gás de proteção selecionado.

Diâmetro do arame Corrente de soldagem (A)
pol (") mm Mínima Máxima

0,030 0,76 50 150
0,035 0,89 75 175
0,045 1,10 100 225

Tabela I - Faixa ótima de corrente de curto-circuito para vários diâmetros
de arame

6

SOLDAGEM MIG/MAG

Transferência globular

Quando a corrente e a tensão de soldagem são aumentadas pa-
ra valores acima do máximo recomendado para a soldagem por curto-
circuito, a transferência de metal começará a tomar um aspecto dife-
rente. Essa técnica de soldagem é comumente conhecida como
transferência globular, na qual o metal se transfere através do arco.
Usualmente as gotas de metal fundido têm diâmetro maior que o do
próprio arame. Esse modo de transferência pode ser errático, com
respingos e curtos-circuitos ocasionais.

Soldagem por aerossol (spray)

Aumentando-se a corrente e a tensão de soldagem ainda mais, a
transferência de metal torna-se um verdadeiro arco em aerossol
(spray). A corrente mínima à qual esse fenômeno ocorre é chamada
corrente de transição. A Tabela II mostra valores típicos de corrente
de transição para vários metais de adição e gases de proteção. Con-
forme é observado nessa tabela, a corrente de transição depende do
diâmetro do arame e do gás de proteção. Entretanto, se o gás de pro-
teção para soldar aços carbono contiver mais que cerca de 15% de
dióxido de carbono (CO2), não haverá transição de transferência glo-
bular para transferência por aerossol.
A Figura 4 mostra a transferência fina e axial típica do arco em
aerossol. As gotas que saem do arame são muito pequenas, propor-
cionando boa estabilidade ao arco. Curtos-circuitos são raros. Poucos
respingos são associados com essa técnica de soldagem.

7

SOLDAGEM MIG/MAG

Diâmetro Corrente
Tipo de arame do arame Gás de proteção mínima de
aerossol
pol (") mm (A)
0,030 0,76 150
0,035 0,89 165
Aço carbono 0,045 1,10 98% Ar / 2% O2 220
0,052 1,30 240
0,062 1,60 275
0,035 0,89 170
Aço inoxidável 0,045 1,10 98% Ar / 1% O2 225
0,062 1,60 285
0,030 0,76 95
Alumínio 0,046 1,19 Argônio 135
0,062 1,60 180
0,035 0,89 180
Cobre desoxidado 0,045 1,10 Argônio 210
0,062 1,60 310
0,035 0,89 165
Bronze ao silício 0,045 1,10 Argônio 205
0,062 1,60 270

Tabela II - Corrente mínima para a soldagem por aerossol

A soldagem em aerossol pode produzir altas taxas de deposição
do metal de solda. Essa técnica de soldagem é geralmente emprega-
da para unir materiais de espessura 2,4 mm e maiores. Exceto na
soldagem de alumínio ou cobre, o processo de arco em aerossol fica
geralmente restrito apenas à soldagem na posição plana por causa
da grande poça de fusão. No entanto, aços carbono podem ser sol-
dados fora de posição usando essa técnica com uma poça de fusão
8

SOLDAGEM MIG/MAG

pequena, geralmente com arames de diâmetro 0,89 mm ou 1,10 mm.

Figura 4 - Técnica de soldagem por arco em aerossol (spray)

Uma variação da técnica de arco em aerossol é conhecida como
soldagem pulsada em aerossol. Nessa técnica, a corrente é variada
entre um valor alto e um baixo. O nível baixo de corrente fica abaixo
da corrente de transição, enquanto que o nível alto fica dentro da fai-
xa de arco em aerossol. O metal é transferido para a peça apenas du-
rante o período de aplicação de corrente alta. Geralmente é transferi-
da uma gota durante cada pulso de corrente alta. A Figura 5 retrata o
modelo de corrente de soldagem usado na soldagem pulsada em ae-
rossol. Valores comuns de freqüência ficam entre 60 e 120 pulsos por
segundo. Como a corrente de pico fica na região de arco em aeros-
sol, a estabilidade do arco é similar à da soldagem em aerossol con-
vencional. O período de baixa corrente mantém o arco aberto e serve
para reduzir a corrente média. Assim, a técnica pulsada em aerossol
produzirá um arco em aerossol com níveis de corrente mais baixos
que os necessários para a soldagem em aerossol convencional. A
corrente média mais baixa possibilita soldar peças de pequena es-
pessura com transferência em aerossol usando maiores diâmetros de
arame que nos outros modos. A técnica pulsada em aerossol também

9

SOLDAGEM MIG/MAG

pode ser empregada na soldagem fora de posição de peças de gran-
de espessura.

Figura 5 - Técnica de soldagem por arco pulsado em aerossol

Soldagem com arames tubulares

O arame tubular é um eletrodo contínuo de seção reta tubular,
com um invólucro de aço de baixo carbono, aço inoxidável ou liga de
níquel, contendo desoxidantes, formadores de escória e estabilizado-
res de arco na forma de um fluxo (pó). Ambos os materiais da fita e
do núcleo são cuidadosamente monitorados para atender às especifi-
cações. Os controles automáticos durante a produção proporcionam
um produto uniforme de alta qualidade. Os arames tubulares com flu-
xo não metálico (flux-cored wires) são especificamente desenvolvidos
para soldar aços doces usando como gás de proteção o dióxido de
carbono (CO2) ou misturas argônio - CO2.
A soldagem empregando arames tubulares com fluxo não metáli-
co (flux-cored wires) oferece muitas vantagens inerentes ao processo
sobre a soldagem com eletrodos revestidos. Taxas de deposição mais

10

SOLDAGEM MIG/MAG

altas (tipicamente o dobro) e ciclos de trabalho maiores (não há troca
de eletrodos) significam economia no custo da mão de obra. A pene-
tração mais profunda alcançada com os arames tubulares permite
também menos preparação de juntas, e ainda proporciona soldas
com qualidade, livres de falta de fusão e aprisionamento de escória.

11

SOLDAGEM MIG/MAG

Capítulo 2

Equipamentos

Soldagem manual

Os equipamentos de soldagem MIG/MAG podem ser usados
manual ou automaticamente. Veja na Figura 6 o modelo de um equi-
pamento para a soldagem manual.
Equipamentos para soldagem manual são fáceis de instalar. Co-
mo o trajeto do arco é realizado pelo soldador, somente três elemen-
tos principais são necessários:
tocha de soldagem e acessórios;
motor de alimentação do arame;
fonte de energia.

Tochas de soldagem e acessórios

A tocha guia o arame e o gás de proteção para a região de sol-
dagem. Ela também leva a energia de soldagem até o arame. Tipos
diferentes de tocha foram desenvolvidos para proporcionar o desem-
penho máximo na soldagem para diferentes tipos de aplicações. Elas
variam desde tochas para ciclos de trabalho pesados para atividades
envolvendo altas correntes até tochas leves para baixas correntes e
soldagem fora de posição. Em ambos os casos estão disponíveis to-
chas refrigeradas a água ou secas (refrigeradas pelo gás de prote-
ção), e tochas com extremidades retas ou curvas. Geralmente são

12

SOLDAGEM MIG/MAG

adicionados sistemas de refrigeração na tocha para facilitar o manu-
seio. Nos casos em que são executados trabalhos com altas corren-
tes é possível usar uma tocha mais robusta.

1. CABO DE SOLDA (NEGATIVO)
2. REFRIGERAÇÃO DA TOCHA (ÁGUA)
3. GÁS DE PROTEÇÃO
4. GATILHO DA TOCHA
5. ÁGUA DE REFRIGERAÇÃO PARA A TOCHA
6. CONDUÍTE DO ARAME
7. GÁS DE PROTEÇÃO VINDO DO CILINDRO
8. SAÍDA DE ÁGUA DE REFRIGERAÇÃO
9. ENTRADA DE ÁGUA DE REFRIGERAÇÃO
10. ENTRADA DE 42 V (CA)
11. CABO DE SOLDA (POSITIVO)
12. CONEXÃO PARA A FONTE PRIMÁRIA (220/380/440 V)

Figura 6 - Instalações para a soldagem manual

A Figura 7 mostra as partes de uma tocha seca típica (tocha con-

13

SOLDAGEM MIG/MAG

vencional ou refrigerada pelo gás de proteção) com extremidade cur-
va, contendo os seguintes acessórios:
bico de contato;
bocal;
conduíte;
cabo.

Figura 7 - Tocha MIG/MAG típica

O bico de contato é fabricado de cobre e é utilizado para conduzir
a energia de soldagem até o arame bem como dirigir o arame até a
peça. A tocha (e também o bico de contato) é conectada à fonte de
soldagem pelo cabo de solda. Como o arame deve ser alimentado fa-
cilmente pelo bico de contato e também fazer um bom contato elétri-
co, seu diâmetro interno é importante. O folheto de instruções forne-
cido com cada tocha relaciona o diâmetro correto do bico de contato
para cada diâmetro de arame. O bico de contato, que é uma peça de
reposição, deve ser preso firmemente à tocha e centrado no bocal.
O bocal direciona um fluxo de gás até a região de soldagem. Bo-
cais grandes são usados na soldagem a altas correntes onde a poça
de fusão é larga. Bocais menores são empregados na soldagem a
baixas correntes.

14

SOLDAGEM MIG/MAG

O conduíte é conectado entre a tocha e as roldanas de alimenta-
ção. Ele direciona o arame à tocha e ao bico de contato. É necessária
uma alimentação uniforme para se obter a estabilidade do arco.
Quando não suportado adequadamente pelo conduíte, o arame pode
se enroscar. Quando se usam arames de aço, recomenda-se que a
espiral do conduíte seja de aço. Outros materiais como nylon e outros
plásticos devem ser empregados para arames de alumínio. A literatu-
ra fornecida com cada tocha lista os conduítes recomendados para
cada diâmetro e material do arame.

Alimentador de arame

O motor de alimentação de arame e o controle de soldagem são
freqüentemente fornecidos em um único módulo — o alimentador de
arame — mostrado na Figura 6. Sua principal função é puxar o arame
do carretel e alimentá-lo ao arco. O controle mantém a velocidade
predeterminada do arame a um valor adequado à aplicação. O con-
trole não apenas mantém a velocidade de ajuste independente do pe-
so, mas também regula o início e fim da alimentação do arame a par-
tir do sinal enviado pelo gatilho da tocha.
O gás de proteção, a água e a fonte de soldagem são normal-
mente enviados à tocha pela caixa de controle. Pelo uso de válvulas
solenóides os fluxos de gás e de água são coordenados com o fluxo
da corrente de soldagem. O controle determina a seqüência de fluxo
de gás e energização do contator da fonte. Ele também permite o pré
e pós-fluxo de gás.

Fonte de soldagem

Quase todas as soldas com o processo MIG/MAG são executa-
das com polaridade reversa (CC+). O pólo positivo é conectado à to-
cha, enquanto o negativo é conectado à peça. Já que a velocidade de
15

SOLDAGEM MIG/MAG

alimentação do arame e, portanto, a corrente, é regulada pelo contro-
le de soldagem, o ajuste básico feito pela fonte de soldagem é no
comprimento do arco, que é ajustado pela tensão de soldagem. A fon-
te de soldagem também pode ter um ou dois ajustes adicionais para
uso com outras aplicações de soldagem (por exemplo, indutância).

Soldagem automática

Equipamentos automáticos são utilizados quando a peça pode
ser facilmente transportada até o local de soldagem ou onde muitas
atividades repetitivas de soldagem justifiquem dispositivos especiais
de fixação. O caminho do arco é automático e controlado pela veloci-
dade de deslocamento do dispositivo. Normalmente a qualidade da
solda é melhor e a velocidade de soldagem é maior.
Como pode ser observado na Figura 8, o equipamento de solda-
gem em uma configuração automática é o mesmo que numa manual,
exceto:
a tocha é normalmente montada diretamente sob o motor de ali-
mentação do arame, eliminando a necessidade de um conduíte;
dependendo da aplicação, essa configuração pode mudar;
o controle de soldagem é montado longe do motor de alimenta-
ção do arame. Podem ser empregadas caixas de controle remo-
to;
adicionalmente, outros dispositivos são utilizados para proporcio-
nar o deslocamento automático do cabeçote. Exemplos desses
dispositivos são os pórticos e os dispositivos de fixação.
O controle de soldagem também coordena o deslocamento do
conjunto no início e no fim da soldagem.

16

SOLDAGEM MIG/MAG

1. CABO DE SOLDA (NEGATIVO)
2. CABO DE SOLDA (POSITIVO)
3. DETECÇÃO DE CORRENTE E TENSÃO DE SOLDAGEM
4. ENTRADA DE 42 V (CA)
5. CONEXÃO PARA A FONTE PRIMÁRIA (220/380/440 V)
7. ENTRADA DO GÁS DE PROTEÇÃO
8. SAÍDA PARA O MOTOR DE DESLOCAMENTO DO PÓRTICO
9. ENTRADA 42 V (CA) PARA A MOVIMENTAÇÃO / PARADA DO CABE-
ÇOTE
10. MOTOR DE ALIMENTAÇÃO DO ARAME
11. ENTRADA DO GÁS DE PROTEÇÃO
13. SAÍDA DE ÁGUA DE REFRIGERAÇÃO

Figura 8 - Instalações para a soldagem automática (mecanizada)

17

SOLDAGEM MIG/MAG

Capítulo 3

Suprimento de energia

A fonte de energia

Fontes de corrente contínua e de tensão constante são empre-
gadas na maioria dos casos de soldagem MIG/MAG. Essa caracterís-
tica contrasta com as fontes de corrente constante utilizadas na sol-
dagem TIG e com eletrodos revestidos. Uma fonte MIG/MAG propor-
ciona uma tensão do arco relativamente constante durante a solda-
gem. Essa tensão determina o comprimento do arco. Quando ocorre
uma variação brusca da velocidade de alimentação do arame, ou uma
mudança momentânea da tensão do arco, a fonte aumenta ou diminui
abruptamente a corrente (e, portanto, a taxa de fusão do arame) de-
pendendo da mudança no comprimento do arco. A taxa de fusão do
arame muda automaticamente para restaurar o comprimento original
do arco. Como resultado, alterações permanentes no comprimento do
arco são efetuadas ajustando-se a tensão de saída da fonte. A veloci-
dade de alimentação do arame que o operador seleciona antes da
soldagem determina a corrente de soldagem (veja a Figura 9). Esse
parâmetro pode ser alterado sobre uma faixa considerável antes que
o comprimento do arco mude o suficiente para fazer o arame tocar na
peça ou queimar o bico de contato.

18

SOLDAGEM MIG/MAG

Figura 9 - Influência da velocidade de alimentação do arame

Variáveis da fonte

A característica de autocorreção do comprimento do arco do sis-
tema de soldagem por tensão constante é muito importante na produ-
ção de condições estáveis de soldagem. Características elétricas es-
pecíficas — a tensão do arco, a inclinação da curva tensão-corrente
da fonte e a indutância, dentre outras — são necessárias para contro-
lar o calor do arco, os respingos, etc.

Tensão do arco

A tensão do arco é a tensão entre a extremidade do arame e a
peça. Devido às quedas de tensão encontradas no sistema de solda-
gem a tensão do arco não pode ser lida diretamente do voltímetro da
fonte.
A tensão de soldagem (comprimento do arco) tem um importante
19

SOLDAGEM MIG/MAG

efeito no modo de transferência de metal desejado. A soldagem por
curto-circuito requer tensões relativamente baixas, enquanto a solda-
gem em aerossol necessita de tensões maiores. Deve ser observado
também que, quando a corrente de soldagem e a taxa de fusão do
arame são aumentadas, a tensão de soldagem também deve ser au-
mentada um tanto para manter a estabilidade. A Figura 10 mostra
uma relação entre a tensão do arco e a corrente de soldagem para os
gases de proteção mais comuns empregados na soldagem MIG/MAG
de aços carbono. A tensão do arco é aumentada com o aumento da
corrente de soldagem para proporcionar a melhor operação.

Figura 10 - Relação entre a tensão do arco e a corrente de soldagem

Inclinação da curva

A Figura 11 ilustra as características tensão-corrente de uma fon-
te MIG/MAG. O ângulo da curva com a horizontal é definido como a
20

SOLDAGEM MIG/MAG

inclinação da curva da fonte. Esse parâmetro refere-se à redução na
tensão de saída com o aumento da corrente. Então, uma fonte teori-
camente de tensão constante na realidade não proporciona tensão
constante, havendo uma queda na tensão de circuito aberto com o
aumento da corrente.
A inclinação da curva de uma fonte, como especificada pelo fa-
bricante e medida nos terminais de saída, não representa a inclinação
total do sistema. Qualquer componente que acrescente resistência ao
sistema de soldagem aumenta a inclinação da curva e a queda de
tensão para uma dada corrente de soldagem. Cabos, conexões, ter-
minais, contatos sujos, etc., todos fazem aumentar a inclinação da
curva. Por isso, em um sistema de soldagem, a inclinação da curva
deve ser medida no arco.

Figura 11 - Cálculo da inclinação da curva de um sistema de soldagem

A inclinação da curva em um sistema MIG/MAG é usada durante
a soldagem por curto-circuito para limitar a corrente de curto-circuito
de tal modo a reduzir a quantidade de respingos quando os curtos-
21

SOLDAGEM MIG/MAG

circuitos entre o arame e a peça forem interrompidos. Quanto maior
for a inclinação da curva, menores serão as correntes de curto-
circuito e, dentro dos limites, menor será a quantidade de respingos.
O valor da corrente de curto-circuito deve ser alto o suficiente
(mas não tão alto) para fundir o arame. Quando a inclinação é quase
nula no circuito de soldagem a corrente aumenta até um valor muito
alto, causando uma reação violenta, mas restrita. Isso causa respin-
gos.
Quando uma corrente de curto-circuito for limitada a valores ex-
cessivamente baixos por causa de uma inclinação muito alta, o arame
pode conduzir toda a corrente, e o curto-circuito não se interromperá
por si só. Nesse caso o arame pode apinhar-se na peça ou ocasio-
nalmente topar na poça de fusão e romper-se. Esses fenômenos são
mostrados esquematicamente na Figura 12.

Figura 12 - Efeito de uma inclinação muito grande na curva característica

Quando a corrente de curto-circuito estiver no valor correto a se-
paração da gota fundida do arame é suave, com muito poucos res-
pingos. As correntes de curto-circuito típicas requeridas para a trans-
ferência de metal e a melhor estabilidade do arco podem ser obser-

22

SOLDAGEM MIG/MAG

vadas na Tabela III.

Diâmetro do arame Corrente de
Tipo de arame curto-circuito
pol (") mm (A)

0,030 0,76 300
0,035 0,89 320
Aço carbono 0,045 1,10 370
0,052 1,30 395
0,062 1,60 430
0,030 0,76 175
0,035 0,89 195
Alumínio
0,045 1,10 225
0,062 1,60 290

Tabela III - Correntes típicas de curto-circuito requeridas para a transferên-
cia de metal

Indutância

As fontes não respondem instantaneamente às mudanças de
carga. A corrente leva um tempo finito para atingir um novo valor. A
indutância no circuito é a responsável por esse atraso. O efeito da in-
dutância pode ser entendido analisando-se a curva mostrada na
Figura 13. A curva A mostra uma curva típica de corrente-tempo com
indutância presente quando a corrente aumenta de zero até o valor
final. A curva B mostra o caminho que a corrente percorreria se não
houvesse indutância no circuito. A corrente máxima alcançada duran-
te um curto é determinada pela inclinação da curva característica da
fonte. A indutância controla a taxa de aumento da corrente de curto-
circuito. A taxa pode ser reduzida de maneira que o curto possa ser

23

SOLDAGEM MIG/MAG

interrompido com um mínimo de respingos. A indutância também ar-
mazena energia. Ela fornece ao arco essa energia armazenada de-
pois que o curto é interrompido, e causa um arco mais longo.

Figura 13 - Mudança no aumento da corrente devido à indutância

Na soldagem por curto-circuito um aumento na indutância au-
menta o tempo de arco "ativo". Isso, por sua vez, torna a poça de fu-
são mais fluida, resultando em um cordão de solda mais achatado. A
diminuição da indutância causa o efeito contrário. A Figura 14 mostra
a influência da indutância no aspecto de cordões de solda feitos por
meio da soldagem por curto-circuito com misturas argônio-oxigênio e
o
hélio-argônio-dióxido de carbono. O cordão de solda n 1, confeccio-
nado com uma mistura 98% Ar / 2% O2 e sem indutância, apresenta
uma crista, como pode ser observado na seção reta. No meio do cor-
dão de solda foi imposta uma indutância de 500 µH. A crista não ficou
tão proeminente, e o cordão de solda permaneceu convexo.
o
O cordão de solda n 2, confeccionado com uma mistura de He-
Ar-CO2, também se apresenta convexo. A quantidade de respingos na

24

SOLDAGEM MIG/MAG

chapa é considerável. Quando a indutância foi introduzida no meio da
amostra, a redução da quantidade de respingos foi notável; o cordão
tornou-se achatado e a seção reta abaixo à direita mostra que a pe-
netração na peça aumentou.

Figura 14 - Efeito da indutância no aspecto do cordão de solda

Na soldagem em aerossol a adição de indutância na fonte produ-

25

SOLDAGEM MIG/MAG

zirá uma melhor partida de arco. Indutância excessiva resultará numa
partida errática.
Quando for alcançada a condição de uma corrente de curto-
circuito correta e uma taxa de aumento de corrente também correta, a
quantidade de respingos será mínima. Os ajustes necessários na fon-
te para a condição de respingo mínimo variam com o material e diâ-
metro do arame. Como regra geral, o valor da corrente de curto-
circuito e o valor da indutância necessária para a operação ideal au-
mentam à medida que o diâmetro do arame aumenta.

26

SOLDAGEM MIG/MAG

Capítulo 4

Gases de proteção

O ar atmosférico é expulso da região de soldagem por um gás de
proteção com o objetivo de evitar a contaminação da poça de fusão. A
contaminação é causada principalmente pelo nitrogênio (N2), oxigênio
(O2) e vapor d'água (H2O) presentes na atmosfera.
Como exemplo, o nitrogênio no aço solidificado reduz a ductilida-
de e a tenacidade2 da solda e pode causar fissuração. Em grandes
1

quantidades o nitrogênio pode causar também porosidade.
O oxigênio em excesso no aço combina-se com o carbono e for-
ma o monóxido de carbono (CO), que pode ser aprisionado no metal,
causando porosidade. Além disso, o oxigênio em excesso pode se
combinar com outros elementos no aço e formar compostos que pro-
duzem inclusões no metal de solda — o manganês (Mn) e o silício
(Si), por exemplo.
Quando o hidrogênio (H), presente no vapor d'água e no óleo,
combina-se com o ferro (Fe) ou com o alumínio (Al), resultará em po-
rosidade e pode ocorrer fissuração sob cordão no metal de solda.

Para evitar esses problemas associados com a contaminação da
poça de fusão, três gases principais são utilizados como proteção: ar-
gônio (Ar), hélio (He) e dióxido de carbono (CO2). Além desses, pe-
quenas quantidades de oxigênio (O2), nitrogênio (N2) e hidrogênio
(H2) provaram ser benéficas em algumas aplicações. Desses gases,

1
Ductilidade é a capacidade de um material sofrer deformação plástica ou
permanente sem se romper (carregamentos estáticos).
2
Tenacidade é a energia absorvida pelo material a uma determinada tempe-
ratura (carregamentos dinâmicos)
27

SOLDAGEM MIG/MAG

apenas o argônio e o hélio são gases inertes3. A compensação para a
tendência de oxidação dos outros gases é realizada pelas formula-
ções especiais dos arames.

O argônio, o hélio e o dióxido de carbono podem ser empregados
puros, em combinações ou misturados com outros gases para pro-
porcionar soldas livres de defeitos numa variedade de aplicações e
processos de soldagem.

Propriedades dos gases

As propriedades básicas dos gases de proteção que afetam o
desempenho do processo de soldagem incluem:
propriedades térmicas a temperaturas elevadas;
reação química do gás com os vários elementos no metal de ba-
se e no arame de solda;
efeito de cada gás no modo de transferência de metal.
A condutividade térmica do gás à temperatura do arco influencia
a tensão do arco bem como a energia térmica transferida à solda.
Quando a condutividade térmica aumenta, maior tensão de soldagem
é necessária para sustentar o arco. Por exemplo, a condutividade
térmica do hélio e do dióxido de carbono é muito maior que a do ar-
gônio; devido a isso, aqueles gases transferem mais calor à solda.
Portanto, o hélio e o dióxido de carbono necessitam de uma tensão
de soldagem maior para manter o arco estável.
A compatibilidade de cada gás com o arame e o metal de base
determina a adequação das diversas combinações de gases. O dióxi-
do de carbono e a maioria dos gases de proteção contendo oxigênio
não devem ser utilizados na soldagem do alumínio, pois se formará o

3
Gases inertes são aqueles que não se combinam com outros elementos.
28

SOLDAGEM MIG/MAG

óxido de alumínio (Al2O3). Entretanto, o dióxido de carbono e o oxigê-
nio são úteis às vezes e mesmo essenciais na soldagem MAG dos
aços. Eles promovem estabilidade ao arco e uma boa fusão entre a
poça de fusão e o material de base4. O oxigênio é bem mais reativo
que o dióxido de carbono. Conseqüentemente, as adições de oxigê-
nio ao argônio são geralmente menores que 12% em volume, en-
quanto o dióxido de carbono puro pode ser empregado na soldagem
MAG de aços doces. Os arames de aço devem conter elementos for-
temente desoxidantes para suprimir a porosidade quando usados
com gases oxidantes, particularmente misturas com altos percentuais
de dióxido de carbono ou oxigênio e especialmente o dióxido de car-
bono puro.
Os gases de proteção também determinam o modo de transfe-
rência do metal e a profundidade à qual a peça é fundida — a profun-
didade de penetração. A Tabela IV e a Tabela V sumarizam os gases
de proteção recomendados para os vários materiais e tipos de trans-
ferência de metal. A transferência por aerossol não é obtida quando o
gás de proteção é rico em CO2. Por exemplo, misturas contendo mais
que 20% CO2 não exibem uma verdadeira transferência em aerossol.
Até certo ponto, misturas até 30% CO2 podem apresentar um arco
com um aspecto semelhante ao aerossol a altos níveis de corrente,
mas são incapazes de manter a estabilidade do arco obtida com mis-
turas de menores teores de CO2. Os níveis de respingos também
tenderão a aumentar quando as misturas forem ricas em CO2.

Argônio (Ar)

O argônio é um gás inerte que é usado tanto puro quanto em
combinações com outros gases para alcançar as características de
arco desejadas na soldagem de metais ferrosos e não ferrosos. Qua-

4
A boa fusão entre o metal de solda fundido e o metal de base é denominada
molhabilidade.
29

SOLDAGEM MIG/MAG

se todos os processos de soldagem podem utilizar o argônio ou mis-
turas de argônio para alcançar boa soldabilidade, propriedades me-
cânicas, características do arco e produtividade. O argônio é empre-
gado puro em materiais não ferrosos como o alumínio, ligas de ní-
quel, ligas de cobre e materiais reativos que incluem o zircônio, titânio
e tântalo. O argônio proporciona excelente estabilidade ao arco no
modo de transferência por aerossol, boa penetração e ótimo perfil do
cordão na soldagem desses metais. Algumas soldas em curto-circuito
de materiais de pequena espessura são também viáveis. Quando u-
sado na soldagem de metais ferrosos, o argônio é normalmente mis-
turado com outros gases como o oxigênio, hélio, hidrogênio, dióxido
de carbono e/ou nitrogênio.

Figura 15 - Efeito de adições de oxigênio ao argônio

O baixo potencial de ionização do argônio cria uma excelente
condução da corrente e uma estabilidade de arco superior. O argônio
produz uma coluna de arco restrita a uma alta densidade de corrente
que faz com que a energia do arco fique concentrada em uma peque-

30

SOLDAGEM MIG/MAG

na área. O resultado é um perfil de penetração profunda possuindo a
forma de um dedo — perfil dediforme — (veja a Figura 17).

Figura 16 - Comparação entre os gases de proteção 95% Ar/5% O2 e CO2

Figura 17 - Perfil dediforme obtido na soldagem MAG empregando arame
sólido cobreado e uma mistura Ar/CO2

Dióxido de carbono (CO2)

O dióxido de carbono puro não é um gás inerte porque o calor do
arco o dissocia em monóxido de carbono e oxigênio livre (veja a E-

31

SOLDAGEM MIG/MAG

quação [1]). Esse oxigênio combinar-se-á com os elementos em
transferência através do arco para formar óxidos que são liberados da
poça de fusão na forma de escória ou carepa. Embora o CO2 seja um
gás ativo e produza um efeito oxidante, soldas íntegras podem ser
consistente e facilmente obtidas sem a presença de porosidade e ou-
tras descontinuidades.

[1] 2 CO 2 → 2 CO + O 2

O dióxido de carbono é largamente empregado na soldagem de
aços. Sua popularidade é devida a sua disponibilidade e à boa quali-
dade da solda, bem como pelo seu baixo custo e instalações simples.
Deve ser mencionado que o baixo custo do gás não necessariamente
se traduz num baixo custo por metro linear de solda, sendo fortemen-
te dependente da aplicação. A baixa eficiência de deposição que o
CO2 proporciona — causada pela perda por respingos — influencia
no custo final da solda.
O dióxido de carbono não permitirá uma transferência em aeros-
sol; por isso, os modos de transferência de metal ficam restritos ao
curto-circuito e à transferência globular. A vantagem do CO2 são velo-
cidades de soldagem maiores e penetração profunda. Os maiores in-
convenientes do CO2 são a indesejável transferência globular e, con-
seqüentemente, os altos níveis de respingos na solda. A superfície do
cordão de solda resultante da proteção com o CO2 puro é, na maioria
dos casos, fortemente oxidada. Um arame de solda contendo grande
quantidade de elementos desoxidantes é algumas vezes necessário
para compensar a natureza reativa do gás. De um modo geral, boas
propriedades mecânicas podem ser obtidas com o CO2. O argônio é
misturado freqüentemente com o CO2 para balancear as característi-
cas de desempenho do CO2 puro. Se as propriedades de impacto ti-
verem que ser maximizadas, são recomendadas misturas de Ar e
CO2.

32

SOLDAGEM MIG/MAG

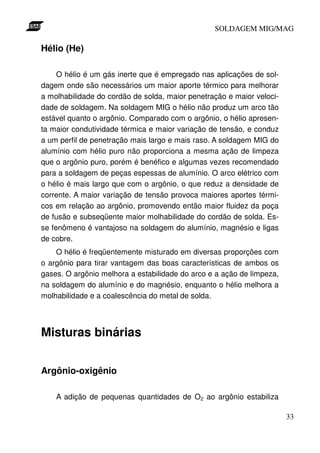

Hélio (He)

O hélio é um gás inerte que é empregado nas aplicações de sol-
dagem onde são necessários um maior aporte térmico para melhorar
a molhabilidade do cordão de solda, maior penetração e maior veloci-
dade de soldagem. Na soldagem MIG o hélio não produz um arco tão
estável quanto o argônio. Comparado com o argônio, o hélio apresen-
ta maior condutividade térmica e maior variação de tensão, e conduz
a um perfil de penetração mais largo e mais raso. A soldagem MIG do
alumínio com hélio puro não proporciona a mesma ação de limpeza
que o argônio puro, porém é benéfico e algumas vezes recomendado
para a soldagem de peças espessas de alumínio. O arco elétrico com
o hélio é mais largo que com o argônio, o que reduz a densidade de
corrente. A maior variação de tensão provoca maiores aportes térmi-
cos em relação ao argônio, promovendo então maior fluidez da poça
de fusão e subseqüente maior molhabilidade do cordão de solda. Es-
se fenômeno é vantajoso na soldagem do alumínio, magnésio e ligas
de cobre.
O hélio é freqüentemente misturado em diversas proporções com
o argônio para tirar vantagem das boas características de ambos os
gases. O argônio melhora a estabilidade do arco e a ação de limpeza,
na soldagem do alumínio e do magnésio, enquanto o hélio melhora a
molhabilidade e a coalescência do metal de solda.

Misturas binárias

Argônio-oxigênio

A adição de pequenas quantidades de O2 ao argônio estabiliza

33

SOLDAGEM MIG/MAG

muito bem o arco elétrico, aumenta a taxa de fusão do arame, abaixa
a corrente de transição para transferência em aerossol, e melhora a
molhabilidade e o perfil do cordão de solda. A poça de fusão fica mais
fluida e permanece no estado líquido por mais tempo, permitindo que
o metal flua até os cantos do chanfro. Isso reduz as mordeduras e a-
juda a manter achatado o cordão de solda. Ocasionalmente, peque-
nas adições de oxigênio são utilizadas em aplicações de metais não
ferrosos. Por exemplo, pode ser encontrado na literatura que a adição
de 0,1% de oxigênio é útil para a estabilização do arco na soldagem
de chapas de alumínio superpuro.
Argônio / 1% O2 – essa mistura é primariamente empregada na
transferência em aerossol para aços inoxidáveis. 1% O2 é normal-
mente suficiente para estabilizar o arco, aumentar a taxa de goteja-
mento, proporcionar coalescência e melhorar a aparência do cordão
de solda.
Argônio / 2% O2 – essa mistura é utilizada na soldagem MIG com
transferência em aerossol de aços carbono, aços de baixa liga e aços
inoxidáveis. Ela proporciona uma ação extra de molhabilidade sobre a
mistura a 1% O2. As propriedades mecânicas e a resistência à corro-
são das soldas feitas com adições de 1% O2 e 2% O2 são equivalen-
tes.
Argônio / 5% O2 – essa mistura proporciona uma poça de fusão mais
fluida, porém controlável. É a mistura argônio-oxigênio mais comum
empregada na soldagem em geral dos aços carbono. O oxigênio adi-
cional também permite maiores velocidades de soldagem.
Argônio / 8-12% O2 – a principal aplicação dessa mistura é na solda-
gem monopasse. O potencial de oxidação mais alto desses gases
deve ser levado em consideração com respeito à composição química
do arame de solda. Em alguns casos será necessário o uso de um
arame com maior teor de elementos de liga para compensar a natu-
reza reativa desse gás de proteção. A maior fluidez da poça de fusão
e a menor corrente de transição para transferência em aerossol des-

34

SOLDAGEM MIG/MAG

sas misturas pode apresentar algumas vantagens em diversas aplica-
ções de soldagem.
Argônio / 12-25% O2 – misturas com níveis muito altos de oxigênio
têm sido empregadas limitadamente, porém os benefícios do uso de
25% O2 contra 12% O2 são discutíveis. A fluidez excessiva da poça de
fusão é uma característica desse gás. É de se esperar sobre a super-
fície do cordão de solda uma camada espessa de escória e/ou carepa
de difícil remoção. Soldas íntegras podem ser confeccionadas a
25% O2 com pouca ou nenhuma porosidade. É recomendada a remo-
ção da escória / carepa antes dos passes de solda subseqüentes pa-
ra assegurar a melhor integridade da solda.

Argônio-dióxido de carbono (Ar / CO2)

As misturas argônio-dióxido de carbono são usadas principal-
mente nos aços carbono e de baixa liga e, com aplicação limitada, em
aços inoxidáveis. As adições de argônio ao dióxido de carbono dimi-
nuem os níveis de respingo normalmente experimentados com o dió-
xido de carbono puro. Pequenas adições de dióxido de carbono ao
argônio produzem as mesmas características de transferência em ae-
rossol que as pequenas adições de oxigênio. A diferença recai na
maioria das vezes nas maiores correntes de transição para transfe-
rência em aerossol das misturas argônio / dióxido de carbono. Na
soldagem MIG/MAG com adições de dióxido de carbono um nível de
corrente ligeiramente maior deve ser atingido para estabelecer e man-
ter uma transferência de metal estável em aerossol através do arco.
Adições de oxigênio reduzem a corrente de transição para transferên-
cia em aerossol. Acima de aproximadamente 20% CO2 a transferên-
cia em aerossol torna-se instável e começam a ocorrer aleatoriamen-
te transferências por curto-circuito e globular.
Argônio / 3-10% CO2 – essas misturas são empregadas na transfe-
rência por curto-circuito e na transferência em aerossol em uma série

35

SOLDAGEM MIG/MAG

de espessuras de aços carbono. Como as misturas conseguem utili-
zar os dois modos de transferência com sucesso esse gás ganhou
muita popularidade como uma mistura versátil. Misturas a 5% são
muito comuns na soldagem MIG pulsada fora de posição de peças
espessas de aços de baixa liga. As soldas são geralmente menos o-
xidadas que aquelas com misturas 98% Ar / 2% CO2. Melhores pene-
trações são alcançadas com menos porosidade quando se utilizam
adições de dióxido de carbono no lugar das adições de oxigênio.
Considerando a molhabilidade, é necessário o dobro de dióxido de
carbono na mistura para se conseguir o mesmo resultado que com o
oxigênio. De 5% a 10% CO2 o arco torna-se muito forte e definido,
dando a essas misturas mais tolerância à carepa e uma poça de fu-
são muito fácil de controlar.
Argônio / 11-20% CO2 – essa faixa de misturas tem sido empregada
em diversas aplicações de soldagem MIG/MAG como chanfro estrei-
to, soldagem fora de posição de chapas finas e soldagem a altas ve-
locidades. A maioria das aplicações é em aços carbono e de baixa li-
ga. Misturando o dióxido de carbono nessa faixa, pode ser alcançada
a produtividade máxima na soldagem de peças de pequena espessu-
ra. Isso é feito minimizando a possibilidade de furar a peça e simulta-
neamente maximizando as taxas de deposição e as velocidades de
soldagem. Menores teores de dióxido de carbono também melhoram
a eficiência de deposição por meio da redução das perdas por respin-
gos.
Argônio / 21-25% CO2 (C25) – essa faixa é universalmente conheci-
da como o gás usado na soldagem MAG com transferência por curto-
circuito em aços doces. Foi originalmente formulado para maximizar a
freqüência de curto-circuito em arames sólidos de diâmetros 0,8 mm
e 0,9 mm, mas, ao longo dos anos, tornou-se o padrão de fato para a
maioria dos diâmetros dos arames sólidos e também dos arames tu-
bulares mais comuns.
Essa mistura funciona bem em aplicações de altas correntes em
materiais espessos, e pode alcançar boa estabilidade do arco, contro-
36

SOLDAGEM MIG/MAG

le da poça de fusão e aparência do cordão, bem como alta produtivi-
dade (veja a Figura 18).

Figura 18 - Efeito de adições de dióxido de carbono (CO2) ao argônio (Ar)

Argônio / 50% CO2 – essa mistura é utilizada quando são necessá-
rios um alto aporte térmico e uma penetração profunda. As espessu-
ras das peças devem ser acima de 3,2 mm e as soldas podem ser
executadas fora de posição. Essa mistura é muito popular para a sol-
dagem de dutos empregando a transferência por curto-circuito. Boa
molhabilidade e bom perfil do cordão sem fluidez excessiva da poça
de fusão são as principais vantagens na soldagem de dutos. A solda-
gem de peças finas apresenta maior tendência a furar, o que limita a
versatilidade em geral desse gás. Durante a soldagem a altos níveis
de corrente, a transferência de metal é mais parecida com a da sol-
dagem com dióxido de carbono puro que as misturas anteriores, mas
alguma redução nas perdas por respingos pode ser obtida graças à
adição de argônio (veja a Figura 18).
Argônio / 75% CO2 – essa mistura é algumas vezes empregada em
37

SOLDAGEM MIG/MAG

tubulações de paredes grossas, e é a melhor em termos de fusão la-
teral das paredes do chanfro e em profundidade de penetração. O ar-
gônio auxilia na estabilização do arco e na redução de respingos.

Argônio-hélio

Misturas argônio-hélio são utilizadas em vários materiais não-
ferrosos como o alumínio, cobre, ligas de níquel e metais reativos.
Esses gases usados em diversas combinações aumentam a tensão e
o calor do arco na soldagem MIG e na TIG enquanto mantém as ca-
racterísticas favoráveis do argônio. Geralmente, quanto mais pesado
o material, maior o percentual de hélio. Pequenos percentuais de hé-
lio, abaixo de 10%, afetarão as características do arco e as proprie-
dades mecânicas da solda. Quando o percentual do hélio aumenta,
aumentam também a tensão do arco, a quantidade de respingos e a
penetração, e minimiza a porosidade. O gás hélio puro aumenta a
penetração lateral e a largura do cordão de solda, mas a profundida-
de de penetração pode ficar prejudicada. Por outro lado, a estabilida-
de do arco também aumenta. O teor de argônio deve ser de pelo me-
nos 20% quando misturado com o hélio para gerar e manter um arco
estável em aerossol (veja a Figura 19).
Argônio / 25% He (HE-25) – essa mistura pouco usada é algumas
vezes recomendada para a soldagem de alumínio, onde é procurado
um aumento na penetração, sendo a aparência do cordão da maior
importância.
Argônio / 75% He (HE-75) – essa mistura comumente utilizada é lar-
gamente empregada na soldagem automática de alumínio com es-
pessura maior que 25 mm na posição plana. A mistura HE-25 também
aumenta o aporte térmico e reduz a porosidade das soldas de cobre
com espessura entre 6,5 mm e 12,5 mm.
Argônio / 90% He (HE-90) – essa mistura é usada na soldagem do
cobre com espessura acima de 12,5 mm e do alumínio com espessu-
38

SOLDAGEM MIG/MAG

ra acima de 75 mm. Apresenta um aporte térmico alto que melhora a
coalescência da solda e proporciona boa qualidade radiográfica. É
também empregada na transferência por curto-circuito com metais de
adição com alto teor de níquel.

Figura 19 - Efeito de adições de hélio ao argônio

Argônio-nitrogênio (N2)

Pequenas quantidades de nitrogênio têm sido adicionadas a mis-
turas Ar / 1% O2 para se obter uma microestrutura completamente
austenítica em soldas feitas com metais de adição inoxidáveis do tipo
347. Concentrações de nitrogênio na faixa de 1,5% a 3% têm sido uti-
lizadas. Quantidades acima de 10% produziam muitos fumos, mas as
soldas eram íntegras. Adições maiores que 2% N2 produziam porosi-
dade em soldas MIG monopasse realizadas em aços doces; por outro
lado, adições menores que 0,5% de nitrogênio causavam porosidade
39

SOLDAGEM MIG/MAG

em soldas multipasses em aços carbono. Poucas tentativas foram fei-
tas para empregar misturas de argônio ricas em nitrogênio na solda-
gem MIG do cobre e suas ligas, mas o índice de respingos é alto.

Argônio / cloro (Cl2)

O cloro é às vezes borbulhado através do alumínio fundido para
remover o hidrogênio de lingotes ou de fundidos. Como essa ativida-
de de desgaseificação é bem sucedida, infere-se que o cloro poderia
remover o hidrogênio do metal de solda. No entanto, existem reivindi-
cações de que misturas Ar / Cl2 eliminaram a porosidade na soldagem
MIG, porém os fabricantes de componentes não obtiveram resultados
consistentes. Além disso, como o gás cloro (Cl2) forma ácido clorídri-
co no sistema respiratório humano, tais misturas podem ser desagra-
dáveis ou nocivos aos operadores e ao pessoal que trabalha próximo
à área de soldagem. Conseqüentemente, misturas Ar / Cl2 não são
populares nem recomendadas, exceto em casos especiais onde se-
jam implementados controle e segurança adequados.

Misturas ternárias

Argônio-oxigênio-dióxido de carbono

Misturas contendo esses três componentes são denominadas
misturas universais devido a sua capacidade de operar com os mo-
dos de transferência por curto-circuito, globular, em aerossol e pulsa-
do. Diversas misturas ternárias estão disponíveis, e sua aplicação
dependerá do mecanismo de transferência desejado e da otimização
das características do arco.

40

SOLDAGEM MIG/MAG

Argônio / 5-10% CO2 / 1-3% O2 – a principal vantagem dessa mistura
ternária é sua versatilidade na soldagem de aços carbono, de baixa
liga e inoxidáveis de todas as espessuras empregando qualquer mo-
do de transferência aplicável. A soldagem de aços inoxidáveis deve
ser limitada apenas ao arco em aerossol devido à pouca fluidez da
poça de fusão sob baixas correntes. A captura de carbono em aços
inoxidáveis também deve ser considerada em alguns casos. Em aços
carbono e de baixa liga essa mistura produz boas características de
soldagem e de propriedades mecânicas. Em materiais de pequena
espessura o oxigênio auxilia na estabilidade do arco sob correntes
muito baixas (30 a 60 A), permitindo que o arco seja mantido curto e
controlável. Isso contribui para minimizar a possibilidade de furar a
peça e de haver distorções ao se reduzir o aporte térmico total na re-
gião de soldagem.
Argônio /10-20% CO2 / 5% O2 – essa mistura produz uma transfe-
rência quente por curto-circuito e uma poça de fusão fluida. A transfe-
rência em aerossol é boa e parece gerar algum benefício na solda-
gem com arames três vezes desoxidados, já que uma poça de fusão
que se solidifica lentamente é característica desses arames.

Argônio-dióxido de carbono-hidrogênio

Pequenas adições de hidrogênio (1-2%) melhoram a molhabili-
dade do cordão de solda e a estabilidade do arco quando se soldam
aços inoxidáveis com soldagem MIG pulsada. O dióxido de carbono é
mantido baixo também (1-3%) para minimizar a captura do carbono e
manter uma boa estabilidade do arco. Essa mistura não é recomen-
dada a aços de baixa liga porque poderiam se desenvolver níveis ex-
cessivos de hidrogênio no metal de solda e causar fissuração por hi-
drogênio e propriedades mecânicas ruins.

41

SOLDAGEM MIG/MAG

Argônio-hélio-dióxido de carbono

Adições de hélio e dióxido de carbono ao argônio aumentam o
aporte térmico na região de solda e melhoram a estabilidade do arco.
Consegue-se melhor molhabilidade e melhor perfil do cordão de sol-
da. Durante a soldagem de aços carbono e de baixa liga, as adições
de hélio servem para aumentar o aporte térmico e melhorar a fluidez
da poça de fusão da mesma forma que é adicionado o oxigênio, exce-
to que o hélio é inerte, e então a oxidação do metal de solda e a per-
da de elementos de liga não chega a ser um problema. Durante a
soldagem de um material de baixa liga as propriedades mecânicas
podem ser alcançadas e mantidas com mais facilidade.
Argônio / 10-30% He / 5-15% CO2 – as misturas nessa faixa foram
desenvolvidas e colocadas no mercado para a soldagem pulsada em
aerossol de aços carbono e de baixa liga. O melhor desempenho é
em seções espessas e em aplicações fora de posição onde são alme-
jadas taxas de deposição máximas. Boas propriedades mecânicas e
controle da poça de fusão são características dessa mistura. A solda-
gem por arco pulsado em aerossol a baixas correntes é aceitável,
mas em misturas com baixo teor de CO e/ou de O2 melhorará a esta-
bilidade do arco.
60-70% He / 20-35% Ar / 4-5% CO2 – essa mistura é empregada na
soldagem com transferência por curto-circuito de aços de alta resis-
tência, especialmente em aplicações fora de posição. O teor de CO2 é
mantido baixo para assegurar boa tenacidade ao metal de solda. O
hélio proporciona o calor necessário para a fluidez da poça de fusão.
Altos teores de hélio não são necessários, já que a poça de fusão po-
de se tornar excessivamente fluida e dificultar seu controle.
90% He / 7,5% Ar / 2,5% CO2 – essa mistura é largamente utilizada
na soldagem por curto-circuito de aços inoxidáveis em todas as posi-
ções. O teor de CO2 é mantido baixo para minimizar a captura de
carbono e garantir boa resistência à corrosão, especialmente em sol-

42

SOLDAGEM MIG/MAG

das multipasse. A adição de argônio e dióxido de carbono proporciona
boa estabilidade ao arco e boa penetração. O alto teor de hélio pro-
porciona aporte térmico para superar a quietude da poça de fusão
dos aços inoxidáveis.

Argônio-hélio-oxigênio

A adição de hélio ao argônio aumenta a energia do arco durante
a soldagem de materiais não ferrosos; sua adição a misturas argônio-
oxigênio tem o mesmo efeito na soldagem MIG de materiais ferrosos.
As misturas Ar-He-O2 têm sido usadas ocasionalmente na soldagem
por arco em aerossol e em revestimentos de aços inoxidáveis e de
baixa liga para melhorar a fluidez da poça de fusão e o perfil do cor-
dão, e reduzir a porosidade.

Misturas quaternárias

Argônio-hélio-dióxido de carbono-oxigênio

Comumente conhecida como quad-mix, essa combinação é mais
popular na soldagem MIG de alta deposição empregando uma carac-
terística de arco que permita um tipo de transferência de metal de alta
densidade. Essa mistura resultará em boas propriedades mecânicas
e funcionalidade por meio de uma larga faixa de taxas de deposição.
Sua maior aplicação é a soldagem de materiais de base de alta resis-
tência e baixa liga, porém tem sido usada na soldagem de alta produ-
tividade de aços doces. Os custos da soldagem são uma importante
consideração no uso desse gás para a soldagem de aços doces, visto
que outras misturas de menor preço estão disponíveis para a solda-

43

SOLDAGEM MIG/MAG

gem de alta deposição.
Independentemente do tipo de soldagem que precisa ser execu-
tado, existe sempre um gás de proteção que melhor se adequará pa-
ra soldar uma série de materiais empregando-se os modos de trans-
ferência por curto-circuito ou em aerossol (veja a Tabela IV e a Tabela
V).

Metal Ar He Ar-He Ar-CO2 Ar-He-CO2 Ar-O2-CO2 CO2

Alumínio X X (25-75)
(75-25)
Aços car- (50-50)
(>90-<5-<10) X(1)
bono (92-8)
(85-15)
Aços de (2,5-96-1,5) (>90-<5-<10)
alta resis- ACIMA DE ATÉ
tência 14 MSG 14 MSG
Cobre (25-75)
Aços inoxi-
(75-25)(1) (7,5-90-2,5) (>90-<5-<10)
dáveis
Ligas de (10-90)
X (7,5-90-2,5)
Níquel (25-75)
Metais rea-
X X (25-75)
tivos
(1)
É necessário um arame desenvolvido para a soldagem com CO2.

Tabela IV - Carta de seleção de gases de proteção para a soldagem
MIG/MAG com transferência por curto-circuito

44

SOLDAGEM MIG/MAG

(2)
Ar-O2-CO2 Ar-
(3)
Metal Ar He Ar-O2 Ar-CO2 Ar-He Ar-He-CO2 CO- CO2
H2

10-90)
Alumínio X X
(25-75)

(85-15) (>90-<5-<10)
(92-8) (95-2,5-7,5)
Aços (98-2)
(75-25)(1) X
carbono (95-5)
PULSADO
95-5

(>90-<5-<10)
Aços de
ACIMA DE
baixa (98-2) (92-8) (2,5-96-1,5)
2,4 mm
liga
(95-2,5-7,5)

Cobre e
(10-90)
bronze X X
(25-75)
ao silício

Aços H2-1
(99-1)
inoxidá- CO2-2
(98-2)
veis

Ligas de
X X (25-75)
Níquel

Metais
X X
reativos
(1)
Soldas monopasse
(2)
Alta qualidade em chapas com carepa de usina quando são usados os a-
rames L-TEC 83 e 87 HP
(3)
Usado com arame tubular e para a soldagem de alta velocidade com ara-
me sólido
(4)
Materiais de pequena espessura

Tabela V - Carta de seleção de gases de proteção para a soldagem
MIG/MAG com transferência por aerossol e aerossol pulsado

45

SOLDAGEM MIG/MAG

Capítulo 5

Arames

Um dos mais importantes fatores a considerar na soldagem MIG
é a seleção correta do arame de solda. Esse arame, em combinação
com o gás de proteção, produzirá o depósito químico que determina
as propriedades físicas e mecânicas da solda. Basicamente existem
cinco fatores principais que influenciam a escolha do arame para a
soldagem MIG/MAG:
a composição química do metal de base;
as propriedades mecânicas do metal de base;
o gás de proteção empregado;
o tipo de serviço ou os requisitos da especificação aplicável;
o tipo de projeto de junta.
Entretanto, a grande experiência na soldagem industrial levou a
American Welding Society — AWS — a simplificar a seleção. Foram
desenvolvidos e fabricados arames que produzem os melhores resul-
tados com materiais de base específicos. Embora não exista uma es-
pecificação aplicável à indústria em geral, a maioria dos arames está
em conformidade com os padrões da AWS.

Materiais ferrosos

Antes de abordar os arames específicos para a soldagem
MIG/MAG de materiais ferrosos, existem similaridades básicas que
todo o arame ferroso compartilha nos elementos de liga adicionados
46

SOLDAGEM MIG/MAG

ao ferro. Na soldagem MIG/MAG de aços carbono a função primária
das adições de elementos de liga é controlar a desoxidação da poça
de fusão e ajudar a determinar as propriedades mecânicas da solda.
Desoxidação é a combinação de um elemento com o oxigênio da po-
ça de fusão, resultando numa escória ou num filme vítreo sobre a su-
perfície do cordão de solda. A remoção do oxigênio da poça de fusão
elimina a principal causa de porosidade no metal de solda.
Silício (Si) – é o elemento mais comum empregado como desoxidan-
te em arames usados na soldagem MIG/MAG. Geralmente os arames
contêm de 0,40% a 1,00% de silício, dependendo da aplicação. Nes-
sa faixa percentual o silício apresenta uma capacidade de desoxida-
ção muito boa. Quantidades maiores de silício aumentarão a resis-
tência mecânica da solda com pequena redução na ductilidade e na
tenacidade. No entanto, acima de 1,0-1,2% de silício o metal de solda
pode tornar-se sensível à fissuração.
Manganês (Mn) – é também comumente utilizado como desoxidante
e para aumentar a resistência mecânica. O manganês está presente
com 1,00% a 2,00% dos arames de aço doce. Teores maiores de
manganês aumentam a resistência do metal de solda com uma influ-
ência maior que o silício. O manganês também reduz a sensibilidade
à fissuração a quente do metal de solda.
Alumínio (Al), titânio (Ti) e zircônio (Zr) – esses elementos são de-
soxidantes poderosos. São feitas algumas vezes adições muito pe-
quenas desses elementos, usualmente não mais que 0,20% como te-
or total dos três elementos. Nessa faixa é obtido algum aumento na
resistência mecânica.
Carbono (C) – o carbono é o elemento que apresenta a maior influ-
ência nas propriedades mecânicas e microestruturais. Na fabricação
de arames de aço para a soldagem MIG/MAG o teor de carbono dos
arames é geralmente mantido de 0,05% a 0,12%. Essa faixa é sufici-
ente para proporcionar a resistência necessária ao metal de solda
sem afetar consideravelmente a ductilidade, a tenacidade e a porosi-

47

SOLDAGEM MIG/MAG

dade. Maiores teores de carbono no arame e no metal de base têm o
efeito de gerar porosidade, particularmente durante a soldagem com
o gás de proteção CO2. Quando o teor de carbono do arame e/ou da
peça ultrapassar 0,12% o metal de solda perderá carbono na forma
de CO. Esse fenômeno pode causar porosidade, porém desoxidantes
adicionais auxiliam a superá-lo.
Outros – níquel, cromo e molibdênio são freqüentemente adicionados
para melhorar as propriedades mecânicas e/ou a resistência à corro-
são. Em pequenas quantidades eles podem ser adicionados aos a-
rames de aço carbono para melhorar a resistência e a tenacidade do
depósito. São adicionados em maiores quantidades nos arames de
aço inoxidável. Geralmente, quando a soldagem é realizada com ar-
gônio a 1-3% de oxigênio ou com misturas de argônio contendo bai-
xos teores de dióxido de carbono, a composição química do metal de
solda não diferirá muito da composição química do arame. No entan-
to, quando o dióxido de carbono é usado como gás de proteção, po-
dem ser esperadas reduções nos teores de silício, manganês e outros
elementos desoxidantes. Os teores de níquel, cromo, molibdênio e
carbono permanecerão constantes. Arames com teor de carbono mui-
to baixo (0,04-0,06%) produzirão, com o dióxido de carbono como gás
de proteção, metais de solda com maior teor de carbono.

Arames de aço carbono

A Tabela VI lista os requisitos químicos e as designações para
todos os arames de aço doce cobertos pela especificação
AWS A5.18. A Tabela VII mostra os valores mínimos das propriedades
mecânicas dos depósitos de solda na condição como soldados. Em-
bora as propriedades mecânicas e os requisitos de serviço influenci-
em fortemente a seleção do arame em alguns casos, considerações
mais genéricas poderão ser mais úteis na maioria das aplicações e
dos projetos de junta. Quando a corrente de soldagem, o tamanho da

48

SOLDAGEM MIG/MAG

poça de fusão, a quantidade de oxidação, a carepa de usina, e o óleo
encontrado na superfície do metal de base aumentam, ou mesmo,
quando os teores de dióxido de carbono ou de oxigênio aumentam,
os teores de manganês e de silício do arame devem também aumen-
tar para proporcionar a melhor qualidade à solda.

≤ ≤

≤ ≤

≤ ≤

≤ ≤

≤ ≤

≤ ≤

! ≤ ≤
" ! " ! !

Tabela VI - Requisitos de composição química para arames de aços doces e
de baixa liga

Arames de aço inoxidável

Na escolha do arame adequado para a soldagem de aços inoxi-
dáveis existem geralmente alguns aspectos a serem considerados:
os gases de proteção são normalmente limitados a Ar / 1% O2
para a soldagem em aerossol e 90% He / 7,5% Ar / 2,5% CO2 pa-
ra curto-circuito. Todos os arames podem ser empregados com
qualquer gás;
os arames são, na maioria das vezes, escolhidos para combinar
com a composição química do metal de base;
os níveis de desoxidantes são de primordial importância. A

49

SOLDAGEM MIG/MAG

Tabela VIII mostra os requisitos de composição química e as de-
signações dos arames inoxidáveis abrangidos pela AWS. Diferen-
temente dos arames de aço carbono, não há requisitos de pro-
priedades mecânicas para o metal de solda depositado.

"# % % + + + 1- & *2
$% % ,- . / ,- . / ,- . / 34
& %' ( & )* $ *$ % , */ , */ ,0 / ,5 /
& #$ °%
'
%' #$ °%

%%(

%'
#$ °%
!
" ) )
1
Ar-CO2 pode ser usado para todos os arames.

Tabela VII - Requisitos de propriedades mecânicas para arames de aços do-
ces e de baixa liga

Materiais não ferrosos

O alumínio e suas ligas

Os principais elementos empregados para fabricar arames de a-
lumínio para soldagem são o magnésio, manganês, zinco, silício e
cobre. A principal razão para adicionar esses elementos é aumentar a
resistência mecânica do alumínio puro. Entretanto, a resistência à
corrosão e a soldabilidade também merecem atenção. Cada arame
contém adições de diversos elementos de liga para melhorar as pro-

50

SOLDAGEM MIG/MAG

priedades da solda, e é desenvolvido para soldar um dado tipo de a-
lumínio. Os arames mais populares são as ligas AWS ER5356 — com
adição de magnésio — e a liga AWS ER4043 — com adição de silí-
cio.

6 67 8 9 *
≤ ≤ ≤
+ ≤ ≤ ≤
≤ ≤ ≤
≤ ≤
≤ ≤ ≤
≤ ≤ ≤
+ ≤ ≤ ≤
≤ ≤ ≤
≤ *% ≤ ≤
≤ *% ≤ ≤ ≤
≤ *% ≤ ≤

Tabela VIII - Requisitos de composição química dos arames de aço inoxidável

O modo pelo qual os elementos são combinados para formar as
diversas ligas empregadas na soldagem MIG do alumínio aparecem
na Tabela IX, que contém também as designações de todos os ara-
mes de alumínio listados na especificação AWS A5.10. Não há requi-
sitos de propriedades mecânicas para o metal de solda.
A escolha de arames de alumínio é influenciada pelas mesmas
considerações já feitas anteriormente. Novamente a experiência da
indústria da soldagem fez a seleção objetivamente. A Tabela X rela-
ciona os arames de alumínio adequados aos vários materiais de ba-
se. Algumas combinações entre o arame e o metal de base não apa-
recem nessa tabela porque normalmente resultam em soldas inferio-
res.

51

SOLDAGEM MIG/MAG

: ;% ;% < 6 9

≤ ≤ ≤

≤ ≤ ≤

≤ ≤ ≤ ≤

≤ ≤ ≤ ≤ ≤

≤ ≤ ≤ ≤ ≤ ≤

≤ ≤ ≤ ≤ ≤

≤ ≤ ≤ ≤

≤ ≤ ≤

≤ ≤ ≤ ≤

≤ ≤ ≤

≤ ≤ ≤

≤ ≤ ≤ ≤ ≤

6 ≤ ≤ ≤ ≤ ≤ ≤

6 ≤ ≤ ≤ ≤ ≤ ≤

≤ ≤ ≤ ≤ ≤

" ≤ ≤ ≤ ≤ ≤

Tabela IX - Requisitos de composição química de arames de alumínio

O cobre e suas ligas

A maioria dos arames de cobre contém elementos de liga. Embo-
ra esses elementos geralmente reduzam a condutividade do cobre
puro, eles são necessários para aumentar a resistência mecânica,
desoxidar o metal de solda e combinar com a composição química do
metal de base.

52

SOLDAGEM MIG/MAG

Tabela X - Adequação dos arames de alumínio aos materiais de base

53

SOLDAGEM MIG/MAG

Tabela X (continuação) - Adequação dos arames de alumínio aos materi-
ais de base

54

SOLDAGEM MIG/MAG

Notas da Tabela X:
NOTA 1: condições de serviço como imersão em água corrente ou salmoura, exposi-
ção a agentes químicos ou a altas temperaturas (acima de 65°C pode limitar a escolha
de metais de adição.
NOTA 2: as recomendações dessa tabela aplicam-se aos processos com gás de prote-
ção. Para o gás de soldagem, apenas os metais de adição R1100, R1260 e R4043 po-
dem ser normalmente utilizados.
NOTA 3: os metais de adição designados com o prefixo ER são listados na especifica-
ção AWS A5.10
a) metais de base das ligas 5652 e 5254 são usados para serviços com peróxido de
hidrogênio; o metal de adição ER5654 é empregado na soldagem de ambas as li-
gas para baixas temperaturas de serviço (65°C e abaixo);
b) os arames ER5183, ER5356, ER5554, ER5556 e ER5654 podem ser empregados;
em alguns casos eles proporcionam (1) melhor composição de cores depois do tra-
tamento de anodização, (2) a maior ductilidade da solda, e (3) maior resistência à
solda; o arame ER5554 é adequado para serviço a altas temperaturas;
c) o arame ER4043 pode ser utilizado em algumas aplicações;
d) metais de adição com a mesma composição química do metal de base são algu-
mas vezes empregados;
e) podem ser empregados os arames ER5183, ER5356 ou ER5556;
f) o arame ER4145 pode ser utilizado em algumas aplicações;
g) o arame ER2319 pode ser utilizado em algumas aplicações;
h) o arame ER5039 pode ser utilizado em algumas aplicações;
i) o arame ER4047 pode ser utilizado em algumas aplicações;
j) o arame ER1100 pode ser utilizado em algumas aplicações;
k) refere-se apenas às extrusões do 7005.
NOTA 4: onde não constar o metal de adição, a combinação entre os metais de base
não é recomendada para a soldagem.

A Tabela XI e a Tabela XII mostram os diversos arames de cobre
e suas ligas e a resistência à tração requerida para corpos de prova
transversais do metal de solda. Primeiramente, a seleção de um ara-
me adequado depende da composição química do material de base;
no entanto, isso nem sempre é possível. Mais uma vez a escolha não
depende do gás de proteção, pois apenas o argônio e o hélio são re-
comendados. As aplicações dos diversos arames de cobre e suas li-
gas são as seguintes:
ERCu – por causa do baixo teor de elementos de liga, os arames
ERCu são restritos à soldagem do cobre puro. O cobre desoxidado e
livre do oxigênio pode ser soldado sem defeitos internos e com boa
55

SOLDAGEM MIG/MAG

resistência. Entretanto, o cobre eletrolítico não deve ser soldado com
o arame ERCu se houver requisitos de qualidade para a solda.
ERCuSi-A – esse arame é principalmente utilizado para soldar ligas
de cobre-silício, visto que sua composição química combina melhor.
Além disso, pode ser empregado para soldar ligas de cobre-zinco.
Graças ao alto teor de silício e à resultante desoxidação da poça de
fusão, o cobre eletrolítico pode ser adequadamente soldado. Nesse
caso, a integridade e as propriedades mecânicas serão superiores às
das soldas feitas com arames ERCu. Os arames ERCuSi também a-
presentam um desempenho similar ao dos arames de aço doce com
respeito à estabilidade do arco e à fluidez da poça de fusão. Assim, a
soldagem de chapas de aço carbono e de aço galvanizado pode ser
realizadas com sucesso.
ERCuSn-A – os arames com essa classificação são principalmente
utilizados na soldagem de bronzes fosforosos, porém podem ser em-
pregados na soldagem do ferro fundido e do aço doce. Mais uma vez,
graças à capacidade de desoxidação do fósforo, eles podem ser usa-
dos na soldagem do cobre eletrolítico. Entretanto, os arames
ERCuSnA não proporcionam uma poça de fusão fluida, de modo que
pode ser necessário um pré-aquecimento. Ligas de cobre-zinco tam-
bém podem ser soldadas.
ERCuSn-C – esse arame é empregado no lugar do arame ERCuSn-A
quando são necessários maiores dureza, resistência mecânica e ten-
são limite de escoamento. Para alcançar uma boa ductilidade é ne-
cessário um tratamento térmico pós-soldagem. Em ligas de cobre-
zinco será alcançada uma melhor harmonia de cores entre o metal de
base e o metal de solda com o arame ERCuSn-C.
ERCuA1-A2 – os arames ERCuA1-A2 são extremamente úteis por-
que podem ser utilizados para soldar uma variedade de ligas de cobre
e metais ferrosos. Graças ao teor mais elevado de alumínio e às adi-
ções de ferro, a solda resultante será mais forte e mais dura do que
as soldas feitas com o arame ERCuA1-A1. Os materiais soldados

56

SOLDAGEM MIG/MAG

com esse arame são bronzes ao alumínio de composição química si-
milar às ligas 612, 613 e 618. Também podem ser soldados latões
amarelos, ligas de cobre-zinco de alta resistência, silício, bronze, aço
carbono e revestimento de cobre ou ligas de cobre em aço. Fundidos
com alto teor de alumínio como as ligas 952 e 958 são também sol-
dadas com esse arame, que também pode ser empregado em reves-
timentos resistentes à corrosão e ao desgaste.

6 9 *)
< ;% 68 ) 7 9
=

= + , '- %. %'/ 0 , 1 ≤ ≤ 1 ≤ 1 ≤ ≤ ≤ 1 ≤

%'/ 0 ,
2 35 6%3'
23
= 7/ 0 '4 , 1 ≤ ≤ ≤ 1 1 ≤ ≤ 1 ≤
/ 0 '4 ,
'
2 35 6%3'8

9 : '2
= 6 / 0 '4 , %'/ 0 , 1 1 1 1 1 ≤ ≤ 1 ≤
% ,2 4:'
7/ 0 '4 ,
9 : '2 ; '2 ; '
= 6 / 0 '4 , 0 '2 '8 1 1 1 1 1 ≤ ≤ 1 ≤
%

%'/ 0 ,
=6 1 1 1 ≤ ≤ ≥ 1 1 ≤ ≤
4 6< . , 5

5
= ) / 0 '4 , ≤ 1 1 ≤ ≤ 1 1 ≤ 1 ≤
%'/ 0 ,
5 . = 64 3'
= ) 1 ≤ 1 1 ≤ 1 1 ≤ 1 ≤

Tabela XI - Requisitos de composição química dos arames de cobre
(AWS A5.6-69)

57

SOLDAGEM MIG/MAG

RESISTÊNCIA À TRAÇÃO
AWS ESAB
psi MPa

ERCU DEOX-CU ≥25.000 ≥175
ERCUSi SI-BRONZE ≥50.000 ≥345
ERCUSN-A PHOS-BRONZE C ≥35.000 ≥240
ERCUSN-C PHOS-BRONZE C ≥40.000 ≥275
ERCUNi — ≥50.000 ≥345

ERCUAl-A2 AL BRONZE AZ ≥60.000 ≥415

Tabela XII - Requisitos de resistência à tração dos arames de cobre e suas
ligas

58

SOLDAGEM MIG/MAG

Capítulo 6

Segurança

Fumos e gases

FUMOS e GASES podem prejudicar sua saúde.
Mantenha sua cabeça longe dos fumos. Não respire os fumos e
os gases causados pelo arco elétrico. Certifique-se de manter
uma ventilação suficiente. O tipo e a quantidade de fumos e ga-
ses dependem do equipamento, das condições de trabalho e dos
consumíveis usados. Devem ser colhidas amostras de ar em ca-
da condição de trabalho para determinar quais equipamentos
protetores são necessários.

Tome providências para ter sempre uma ventilação suficiente
sempre que forem realizadas atividades de soldagem e corte. A venti-
lação adequada protegerá o operador dos fumos e dos gases nocivos
desprendidos. O tipo de ventilação dependerá da atividade específica
de soldagem e corte e variará com o tamanho da área de trabalho, do
número de operadores e do tipo de materiais a serem soldados ou
cortados. Podem existir materiais potencialmente perigosos em certos
fluxos, revestimentos e materiais de adição. Eles podem ser liberados
para a atmosfera durante a soldagem e o corte. Em alguns casos a
ventilação natural pode ser adequada. Outras atividades podem re-
querer ventilação forçada, coifas de exaustão, filtros individuais de
respiração ou máscaras com suprimento de ar. A soldagem dentro de

59

SOLDAGEM MIG/MAG

tanques, caldeiras ou de outros espaços confinados requerem proce-
dimentos especiais tais como o uso de toucas ou máscaras com su-
primento de ar.
Verifique a atmosfera no ambiente de soldagem e o sistema de
ventilação se os operários desenvolverem sintomas pouco comuns ou
se fizerem alguma reclamação. Podem ser necessárias algumas me-
dições para determinar se está sendo proporcionada uma ventilação
adequada. Um profissional qualificado da área de segurança do tra-
balho deve fiscalizar o ambiente e as atividades de soldagem. Devem
ser seguidas suas recomendações para melhorar a ventilação da á-
rea de trabalho.
Não se deve soldar em chapas sujas ou contaminadas com ma-
terial desconhecido. Os fumos e gases que se desprenderem podem
ser prejudiciais à saúde. Tintas e revestimentos galvanizados antes
da soldagem. Todos os fumos e gases podem ser considerados como
potencialmente perigosos.

Choque elétrico

O choque elétrico pode matar você.
Não toque em peças energizadas.

O choque elétrico deve ser evitado. Devem ser seguidas as re-
comendações abaixo. Instalação defeituosa, esmerilhamento inade-
quado, e operação e manutenção incorretas de equipamento elétrico
são sempre fontes de perigo.
Aterre todos os equipamentos elétricos e a peça de trabalho.
Evite choques elétricos acidentais. Conecte a fonte, os controla-
dores e a peça de trabalho a um aterramento elétrico aprovado.

60

SOLDAGEM MIG/MAG

O cabo condutor não é aterrado, serve para fechar o circuito de
soldagem. É necessária uma conexão separada para aterrar a
peça (veja a Figura 20); ou então o terminal da fonte pode ser
conectado ao terra. Não confunda o cabo condutor conectado à
peça com o cabo terra.

Figura 20 - Aterramento

Use o diâmetro correto de cabo. Uma sobrecarga prolongada
causará a falha do cabo e resultará em possível choque elétrico
ou risco de incêndio. O cabo conectado à peça deve ser do
mesmo padrão que o cabo da tocha.
Certifique-se que todas as conexões elétricas estejam aper-
tadas, limpas e secas. Conexões elétricas deficientes podem
aquecer e mesmo fundir. Elas podem também causar soldas ru-
ins e produzir arcos perigosos e centelhamento. Não deixe que a
umidade, graxa ou sujeira se acumulem nos conectores, nos so-

61

SOLDAGEM MIG/MAG

quetes ou nas unidades elétricas.
Mantenha tudo seco. A umidade e a água podem conduzir ele-
tricidade. Para evitar o choque, é aconselhável manter sempre
secas as áreas de trabalho, os equipamentos e as roupas. Con-
serte vazamentos de água imediatamente. Certifique-se de que
tudo se encontra isolado. Use luvas secas, sapatos com sola de
borracha ou então permaneça numa plataforma ou num estrado
seco.
Mantenha os cabos e as conexões em boas condições. Co-
nexões elétricas inadequadas ou desgastadas podem causar cur-
tos-circuitos e pode aumentar a probabilidade de choques elétri-
cos. Não utilize cabos desgastados, danificados ou desencapa-
dos.
Evite a tensão de circuito aberto. A tensão de circuito aberto
pode causar choque elétrico. Quando vários soldadores estive-
rem trabalhando com arcos de polaridade diferente, ou quando
estiverem utilizando equipamentos de corrente alternada múltipla,
as tensões de circuito aberto podem ser aditivas. As tensões adi-
cionadas aumentam a severidade do risco de choque.
Use luvas isoladas quando estiver regulando o equipamento.
A energia deve ser desligada e devem ser usadas luvas isoladas
quando se fizerem ajustes nos equipamentos para assegurar pro-
teção contra choques.

Radiação e respingos

A radiação do arco elétrico e os respingos podem causar danos
aos olhos e queimar a pele.
Use proteções adequadas para os olhos, ouvidos e para o corpo.

62

SOLDAGEM MIG/MAG

A radiação do arco elétrico pode queimar os olhos e a pele da
mesma forma que a luz forte do sol. Arcos elétricos emitem tanto rai-
os ultravioletas quanto infravermelhos. Os soldadores e as pessoas
próximas ao local de soldagem podem queimar os olhos e a pele a-
pós breve exposição à radiação do arco elétrico. A vermelhidão da pe-
le causada pelos raios ultravioletas torna-se aparente depois de sete
ou oito horas. Longas exposições podem causar queimaduras graves
na pele. Os olhos podem ser gravemente queimados tanto pelos raios
ultravioletas quanto pelos infravermelhos. Respingos de solda quen-
tes podem causar queimaduras dolorosas na pele e danos permanen-
tes aos olhos.
Para se ter certeza de uma completa proteção para os olhos con-
tra a radiação e os respingos, devem ser seguidas as precauções:
Cubra toda a pele e use óculos de segurança para proteção
contra queimaduras do arco, de centelhas ou de respingos.
Mantenha as mangas abaixadas. Use luvas, máscara e capace-
te. Use também as lentes protetoras adequadas para evitar da-
nos aos olhos. Escolha o grau correto da lente conforme a Tabela
XIII.. O pessoal próximo também deve utilizar lentes de proteção.

Aplicação o*
Lentes n
MIG/MAG (arame sólido e arame tubular)
60 - 160 A 11
160 - 250 A 12
250 - 500 A 14
* Como regra geral, inicie com uma lente que seja muito escura para enxer-
gar a região do arco. Mude então de lente até enxergar o arco sem causar
tensões aos olhos.

Tabela XIII - Recomendações de filtros

Proteja-se contra as centelhas do arco ou outros acidentes.
o
Use óculos de proteção ou lentes com filtro n 2 na máscara. A-

63

SOLDAGEM MIG/MAG

judantes e o pessoal próximo também devem utilizar uma prote-
ção similar.
Use roupas de proteção como jaquetas, aventais e perneiras
resistentes ao calor. A exposição prolongada à intensa radiação
do arco pode causar danos. Roupas finas de algodão não se
constituem numa proteção adequada. O algodão se deteriora sob
esse tipo de radiação.
Use botas de segurança. Evite usar sapatos baixos, que podem
permitir a entrada de respingos quentes.
Use calças sem bainhas externas. Usando calças sem bainhas
externas, elimina-se o perigo de um respingo ou uma centelha
serem aprisionados pela bainha da calça. As pernas da calça de-
vem ficar por cima das botas de segurança para evitar que os
respingos caiam penetrem nas botas.
Use roupas limpas. Não use roupas manchadas de óleo ou de
graxa. As manchas podem queimar em contato com o calor do
arco.
Use proteção para os ouvidos, não só onde houver ruído, mas
também onde existir uma chance de que respingos ou fagulhas
penetrem neles.
Use uma touca para proteger a cabeça de fagulhas ou de res-
pingos.
Proteja seus colegas de trabalho próximos da exposição à
radiação do arco. Bloqueie seu local de trabalho com biombos
de metal ou de material resistente ao calor. Se o local não puder
ser protegido, todos num raio de aproximadamente 25 m devem
usar proteção para os olhos quando houver atividade de solda-
gem ou de corte.

64

SOLDAGEM MIG/MAG

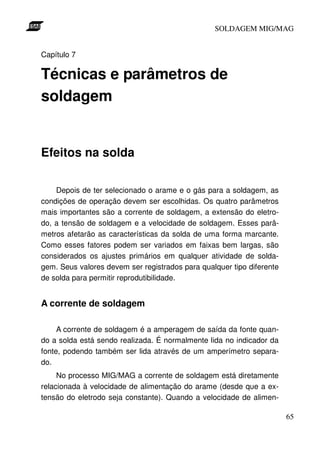

Capítulo 7

Técnicas e parâmetros de
soldagem

Efeitos na solda

Depois de ter selecionado o arame e o gás para a soldagem, as
condições de operação devem ser escolhidas. Os quatro parâmetros
mais importantes são a corrente de soldagem, a extensão do eletro-
do, a tensão de soldagem e a velocidade de soldagem. Esses parâ-
metros afetarão as características da solda de uma forma marcante.
Como esses fatores podem ser variados em faixas bem largas, são
considerados os ajustes primários em qualquer atividade de solda-
gem. Seus valores devem ser registrados para qualquer tipo diferente
de solda para permitir reprodutibilidade.

A corrente de soldagem

A corrente de soldagem é a amperagem de saída da fonte quan-
do a solda está sendo realizada. É normalmente lida no indicador da
fonte, podendo também ser lida através de um amperímetro separa-
do.
No processo MIG/MAG a corrente de soldagem está diretamente
relacionada à velocidade de alimentação do arame (desde que a ex-
tensão do eletrodo seja constante). Quando a velocidade de alimen-

65

SOLDAGEM MIG/MAG

tação do arame é alterada, a corrente de soldagem varia no mesmo
sentido. Em outras palavras, um aumento (ou diminuição) na veloci-
dade de alimentação do arame causará um aumento (ou diminuição)
da corrente de soldagem. A Figura 21 mostra a relação típica entre a
velocidade de alimentação do arame e a corrente de soldagem para
diversos diâmetros do arame ER70S-3. Essa relação é normalmente
denominada característica de queima. O gráfico também mostra
que quando o diâmetro do arame aumenta (ou diminui) para qualquer
diâmetro de arame, a corrente de soldagem aumenta (ou diminui).
Cada tipo de arame (aço, alumínio, etc.) tem uma característica de
queima diferente.

Figura 21 - Características de queima

Um fato importante que deve ser observado na Figura 21 é a
forma de cada curva de queima. Sob correntes mais baixas para
qualquer diâmetro de arame a curva é quase linear. Em outras pala-
vras, para cada aumento da corrente de soldagem, ocorre um aumen-
to proporcional (e constante) na queima. No entanto, a maiores cor-
rentes de soldagem, particularmente com arames de diâmetros pe-
66

SOLDAGEM MIG/MAG

quenos, a curva de queima torna-se não linear. Nessa região, corren-
tes de soldagem mais altas causam maiores aumentos na queima.
Isso é devido ao aquecimento pela resistência à passagem da corren-
te elétrica na extensão do eletrodo além do bocal. Esse aquecimento
2
resistivo é conhecido como efeito Joule (I R), e quanto maior a cor-
rente de soldagem, maior o aquecimento resistivo.

Extensão do eletrodo

A extensão do eletrodo (stick-out) é a distância entre o último
ponto de contato elétrico, normalmente a extremidade do bico de con-
tato, e a peça de trabalho. A Figura 22 mostra esquematicamente a
2
extensão do eletrodo. É nessa região que ocorre o efeito Joule (I R).

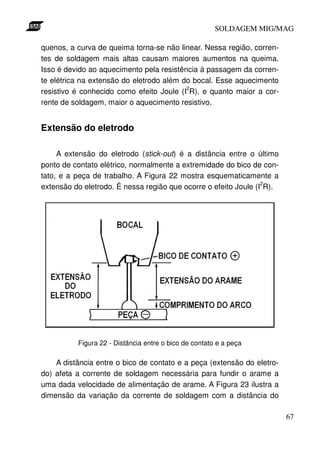

Figura 22 - Distância entre o bico de contato e a peça

A distância entre o bico de contato e a peça (extensão do eletro-
do) afeta a corrente de soldagem necessária para fundir o arame a
uma dada velocidade de alimentação de arame. A Figura 23 ilustra a
dimensão da variação da corrente de soldagem com a distância do

67

SOLDAGEM MIG/MAG

bico de contato à peça. Basicamente, quando essa distância é au-
mentada, o aquecimento devido ao efeito Joule aumenta e a corrente
de soldagem necessária para fundir o arame é diminuída e vice-
versa.

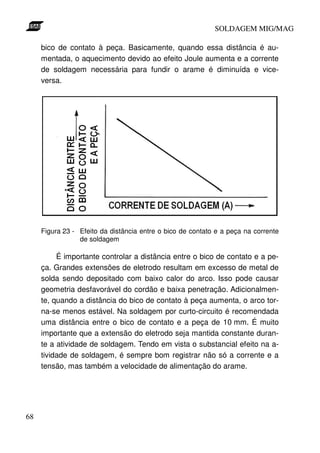

Figura 23 - Efeito da distância entre o bico de contato e a peça na corrente
de soldagem

É importante controlar a distância entre o bico de contato e a pe-
ça. Grandes extensões de eletrodo resultam em excesso de metal de
solda sendo depositado com baixo calor do arco. Isso pode causar
geometria desfavorável do cordão e baixa penetração. Adicionalmen-
te, quando a distância do bico de contato à peça aumenta, o arco tor-
na-se menos estável. Na soldagem por curto-circuito é recomendada
uma distância entre o bico de contato e a peça de 10 mm. É muito
importante que a extensão do eletrodo seja mantida constante duran-
te a atividade de soldagem. Tendo em vista o substancial efeito na a-
tividade de soldagem, é sempre bom registrar não só a corrente e a
tensão, mas também a velocidade de alimentação do arame.

68

SOLDAGEM MIG/MAG

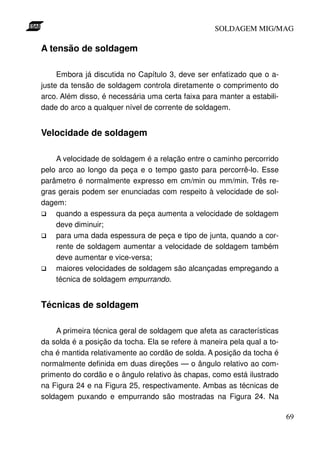

A tensão de soldagem

Embora já discutida no Capítulo 3, deve ser enfatizado que o a-
juste da tensão de soldagem controla diretamente o comprimento do
arco. Além disso, é necessária uma certa faixa para manter a estabili-
dade do arco a qualquer nível de corrente de soldagem.

Velocidade de soldagem

A velocidade de soldagem é a relação entre o caminho percorrido
pelo arco ao longo da peça e o tempo gasto para percorrê-lo. Esse
parâmetro é normalmente expresso em cm/min ou mm/min. Três re-
gras gerais podem ser enunciadas com respeito à velocidade de sol-
dagem:
quando a espessura da peça aumenta a velocidade de soldagem
deve diminuir;
para uma dada espessura de peça e tipo de junta, quando a cor-
rente de soldagem aumentar a velocidade de soldagem também
deve aumentar e vice-versa;
maiores velocidades de soldagem são alcançadas empregando a
técnica de soldagem empurrando.

Técnicas de soldagem

A primeira técnica geral de soldagem que afeta as características
da solda é a posição da tocha. Ela se refere à maneira pela qual a to-
cha é mantida relativamente ao cordão de solda. A posição da tocha é
normalmente definida em duas direções — o ângulo relativo ao com-
primento do cordão e o ângulo relativo às chapas, como está ilustrado
na Figura 24 e na Figura 25, respectivamente. Ambas as técnicas de
soldagem puxando e empurrando são mostradas na Figura 24. Na

69

SOLDAGEM MIG/MAG

técnica puxando a tocha é posicionada de tal modo que o arame seja
alimentado no sentido oposto ao do deslocamento do arco. O arame
é adicionado ao metal de solda já depositado. Na técnica empurrando
a tocha é posicionada de tal modo que o arame seja alimentado no
mesmo sentido do deslocamento do arco. Nessa técnica o arame é
adicionado, em sua maior parte, diretamente na peça. Deve ser ob-
servado que não é necessária qualquer alteração no sentido de sol-
dagem para facilitar a soldagem puxando ou empurrando, mas ape-
nas uma mudança no posicionamento longitudinal da tocha. Geral-
mente os soldadores acham que a técnica de soldagem puxando pro-
porciona um arco mais estável e menos respingos na peça.

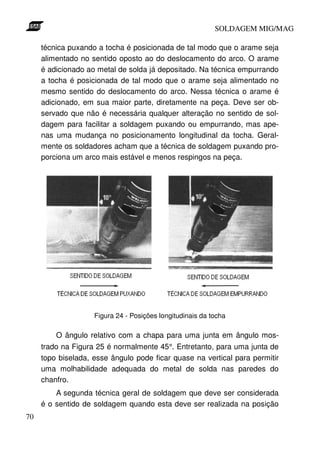

Figura 24 - Posições longitudinais da tocha

O ângulo relativo com a chapa para uma junta em ângulo mos-
trado na Figura 25 é normalmente 45°. Entretanto, para uma junta de
topo biselada, esse ângulo pode ficar quase na vertical para permitir
uma molhabilidade adequada do metal de solda nas paredes do
chanfro.
A segunda técnica geral de soldagem que deve ser considerada
é o sentido de soldagem quando esta deve ser realizada na posição
70

SOLDAGEM MIG/MAG

vertical. Como a Figura 26 ilustra, existem duas progressões pelas
quais a soldagem pode ser executada — a ascendente e a descen-
dente.

Figura 25 - Posições transversais da tocha

Figura 26 - Soldagem nas progressões ascendente e descendente
71

SOLDAGEM MIG/MAG

Nesse caso o posicionamento da tocha é extremamente impor-
tante, e a soldagem deve ser realizada somente como ilustrado. Em
ambos os casos o arco deve ser mantido na borda da poça de fusão
para assegurar uma penetração completa da solda.
Essas informações completam uma definição dos fatores que
tornam controláveis as técnicas e os parâmetros de soldagem. Enfo-
quemos agora o modo como cada um desses fatores afetam certas
características do cordão de solda.

Características do cordão de solda

Penetração

A penetração de solda é a distância que a linha de fusão se es-
tende abaixo da superfície do material sendo soldado.
A corrente de soldagem é de primordial importância na penetra-
ção. Como ilustra a Figura 27, a penetração da solda é diretamente
proporcional à corrente de soldagem. Um aumento ou uma diminui-
ção na corrente aumentará ou diminuirá a penetração da solda, res-
pectivamente.
Entretanto, tem sido observado que a corrente de soldagem pode
ser variada sem alteração da velocidade de alimentação do arame,
particularmente através da variação da extensão do eletrodo (distân-
cia entre o bico de contato e a peça). O efeito da extensão do eletro-
do na penetração da solda é de natureza oposta ao da corrente de
soldagem. Um aumento na extensão do eletrodo diminuirá a corrente
de soldagem e a penetração da solda e vice-versa. Em algumas apli-
cações muitos soldadores acham útil recorrer a essa propriedade pa-
ra controlar a penetração. Alterações na extensão do eletrodo durante

72

SOLDAGEM MIG/MAG

a soldagem evitam furar a raiz quando existirem variações na espes-
sura da peça ou na abertura da raiz.

Figura 27 - Efeito da corrente de soldagem na penetração da solda – aço
carbono, curto-circuito, Ar-25%CO2

Os demais fatores possuem um efeito comparativamente peque-
no na penetração e não proporcionam um bom instrumento de contro-
le. A Figura 28 ilustra o efeito da tensão de soldagem. Nesse exemplo
a penetração é maior com 24 V e diminui quando a tensão é aumen-
tada ou diminuída. A tensão ótima para a corrente empregada é de
24 V e garante o arco mais estável. A instabilidade do arco diminui a
penetração.
Os efeitos da velocidade de soldagem são similares aos da ten-
são de soldagem — a penetração é máxima para um determinado va-
lor e diminui quando a velocidade de soldagem é alterada. A Figura
29 mostra que a uma velocidade de soldagem de 30 cm/min a pene-
tração é máxima. A 18 cm/min e a 45 cm/min a penetração diminui. A
velocidades de soldagem mais baixas há o depósito de muito metal
de solda fundido, que acaba causando um efeito de almofadamento
do metal de base, reduzindo a penetração. A maiores velocidades de
soldagem não há tempo suficiente para que o calor gerado pelo arco

73

SOLDAGEM MIG/MAG

funda substancialmente a região apropriada do metal de base.

Figura 28 - Efeito da tensão de soldagem na penetração da solda – alumí-
nio, aerossol, argônio

Figura 29 - Efeito da velocidade de soldagem na penetração da solda – a-
lumínio, aerossol, argônio

A posição da tocha tem um efeito ligeiramente maior que a ten-

74

SOLDAGEM MIG/MAG

são e a velocidade de soldagem. O efeito da alteração do ângulo da
tocha ou de mudar de uma técnica de soldagem empurrando para
puxando é mostrado na Figura 30. Pode ser observado que geral-
mente a técnica de soldagem empurrando assegura uma penetração
mais rasa que a técnica de soldagem puxando. A penetração máxima
é alcançada com um ângulo de tocha de 25° e aplicando-se a técnica
de soldagem puxando. Entretanto, além desse ângulo de tocha, au-
mentarão a instabilidade do arco e a quantidade de respingos. Em
materiais de pequena espessura ou onde for necessária uma peque-
na penetração, é geralmente empregada a técnica de soldagem em-
purrando.

Figura 30 - Efeito da posição longitudinal da tocha na penetração da solda

75

SOLDAGEM MIG/MAG

Taxa de deposição

A taxa de deposição descreve o quanto de metal de solda será
depositado numa hora de arco aberto. Como o processo MIG/MAG é
muito eficiente, apenas uma pequena quantidade de metal de solda
será perdida na forma de respingos. A taxa de deposição para qual-
quer arame é calculada pela Equação [2]:

vel. a lim . arame (m / min) × 60 min/ h
[2] taxa de deposição (kg / h) =
m / kg de arame

A Tabela XIV informa a quantidade de metros por quilo de diver-
sos tipos e diâmetros de arame.

! >- % ? ? ? ? ? ? ? ? ?
* % *)
- - - - - - - - - - - - - - - - - -

' $ 2%
' @
$ # A %) , B B /
) - .
7 %
C% *
).2

Tabela XIV - Quantidade de metros por quilo de arames de solda

Taxa de deposição é sinônimo de velocidade de alimentação do
arame. A Figura 31 mostra a variação da taxa de deposição com a
corrente de soldagem. A corrente necessária para alcançar uma de-
terminada taxa de deposição também pode ser alterada variando-se a
extensão do eletrodo. Como mostra a Figura 32, a velocidade de ali-
mentação do arame pode ser aumentada com o aumento da exten-
são do eletrodo para manter constante a corrente de soldagem. Isso
resulta numa taxa de deposição maior que a normalmente associada
76

SOLDAGEM MIG/MAG

com um dado nível de corrente.

Figura 31 - Taxa de deposição versus corrente de soldagem

Figura 32 - Efeito da extensão do eletrodo na taxa de deposição

Longas extensões de eletrodo e altas velocidades de alimenta-
ção de arame são empregadas na soldagem de peças finas a altas
velocidades, onde pode ser mantida uma baixa corrente de soldagem.
Normalmente é empregada a técnica de soldagem empurrando. O
aumento da taxa de deposição dessa maneira terá também um efeito

77

SOLDAGEM MIG/MAG

na penetração da solda. Como mais metal está sendo depositado pa-
ra a mesma corrente de soldagem, a penetração será reduzida. Isso
resulta de um amortecimento da força do arco pelo material de solda
extra depositado.

Aparência do cordão de solda

Duas características do cordão de solda são sua altura e largura,
conforme é mostrado na Figura 33. Essas características são impor-
tantes para garantir que a junta de solda seja adequadamente preen-
chida, com um mínimo de defeitos, particularmente em soldas multi-
passes. Nesse caso, se a altura do cordão de solda for muito grande,
torna-se muito difícil depositar os passes de solda subseqüentes com
boa fusão. Quanto mais protuberante e estreito for o cordão de solda,
maior a probabilidade de ocorrer falta de fusão. As características do
cordão de solda podem ser alteradas em seu tamanho e/ou em sua
forma.

Figura 33 - Características do cordão de solda

Para alterar o tamanho do cordão de solda, deve ser mudada a
quantidade de metal de solda depositado (kg) por unidade de com-
primento linear da solda (m). A corrente e a velocidade de soldagem

78

SOLDAGEM MIG/MAG

são os parâmetros mais influentes no controle do tamanho do cordão
de solda. Por exemplo, quando a corrente de soldagem é diminuída, o
cordão de solda torna-se menor e vice-versa. Essa relação pode ser
observada na Figura 27.
O tamanho do cordão de solda também pode ser modificado va-
riando-se a velocidade de soldagem. Como pode ser observado na
Figura 29, o tamanho do cordão de solda e a velocidade de soldagem
são inversamente relacionados. Uma diminuição na velocidade de
soldagem resultará num aumento da largura e da altura do cordão de
solda e vice-versa. Novamente os quilos de metal de solda deposita-
do num metro linear de solda são aumentados (ou diminuídos).
Tanto a corrente como a velocidade de soldagem possuem um
pequeno efeito na geometria (forma) do cordão de solda. A largura e a
altura do cordão de solda aumentam ou diminuem conjuntamente.
A tensão de soldagem é usada para controlar a forma do cordão
de solda. Como pode ser visto da Figura 28, quando a tensão do arco
(ou o comprimento do arco) aumenta, a altura do cordão de solda di-
minui e sua largura aumenta. Nesse caso o tamanho total do cordão
de solda permanece constante. Somente a forma ou o contorno do
cordão é modificado. Aumentando-se a largura do cordão de solda,
seu topo torna-se mais achatado e o metal de solda "molha" os mate-
riais de base mais eficientemente. Melhora a fusão do metal de base.
A extensão do eletrodo e a técnica de soldagem empregada (pu-
xando ou empurrando) também afetam essas características, mas
apenas até um certo limite. Quando são empregadas longas exten-
sões de eletrodo para aumentar a taxa de deposição, a altura do cor-
dão de solda aumentará numa proporção maior que sua largura. Em-
bora mais largo, o cordão de solda torna-se mais protuberante (topo
mais convexo), como é mostrado na Figura 34. A técnica de soldagem
puxando também produzirá cordões de solda altos e estreitos. Dimi-
nuindo-se o ângulo longitudinal da tocha a altura do cordão de solda
diminuirá e sua largura aumentará. A técnica de soldagem empurran-

79

SOLDAGEM MIG/MAG

do garante o cordão de solda mais achatado e mais largo.

Figura 34 - Efeito da extensão do eletrodo nas características do cordão de
solda

Esta seção apresentou os diversos efeitos dos vários parâmetros
e técnicas de soldagem. Como um sumário, a Tabela XV esboça es-
ses parâmetros e as modificações necessárias para alterar uma vari-
edade de características da solda.

Manipulações da tocha

Nenhuma discussão sobre técnicas de soldagem seria completa
sem alguma referência aos métodos de manipulação da tocha. As re-
comendações que se seguem servem apenas como um guia a ser
utilizado durante o treinamento de soldadores. À medida que os sol-
80

SOLDAGEM MIG/MAG

dadores individualmente se tornarem mais proficientes no processo
MIG/MAG, desenvolverão suas próprias técnicas para melhor adequar
suas habilidades manuais ao trabalho.

Modificações desejadas
Variáveis de sol- Área da se-
dagem para modi- Taxa de Largura do
Penetração ção reta do
ficar deposição cordão
cordão

Corrente e vel. alim.
arame + +
Tensão
+ + * * * *
Velocidade de sol-
dagem + + * *
Extensão do eletro-
do

Diâmetro do arame
* * + +
Gás de proteção
%CO2 * * * * * *
empurrando

empurrando
puxando a

puxando

* * * *
25°

Ângulo da tocha

* sem efeito + pequeno efeito ↑ aumento ↓ diminuição

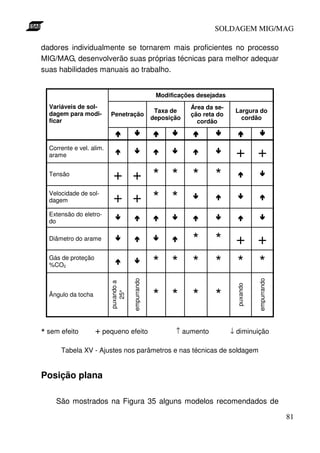

Tabela XV - Ajustes nos parâmetros e nas técnicas de soldagem

Posição plana

São mostrados na Figura 35 alguns modelos recomendados de

81

SOLDAGEM MIG/MAG

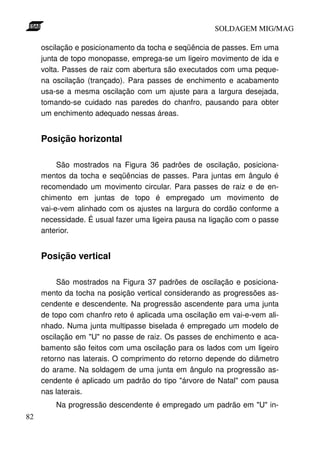

oscilação e posicionamento da tocha e seqüência de passes. Em uma
junta de topo monopasse, emprega-se um ligeiro movimento de ida e
volta. Passes de raiz com abertura são executados com uma peque-
na oscilação (trançado). Para passes de enchimento e acabamento
usa-se a mesma oscilação com um ajuste para a largura desejada,
tomando-se cuidado nas paredes do chanfro, pausando para obter
um enchimento adequado nessas áreas.

Posição horizontal

São mostrados na Figura 36 padrões de oscilação, posiciona-
mentos da tocha e seqüências de passes. Para juntas em ângulo é
recomendado um movimento circular. Para passes de raiz e de en-
chimento em juntas de topo é empregado um movimento de
vai-e-vem alinhado com os ajustes na largura do cordão conforme a
necessidade. É usual fazer uma ligeira pausa na ligação com o passe
anterior.

Posição vertical

São mostrados na Figura 37 padrões de oscilação e posiciona-
mento da tocha na posição vertical considerando as progressões as-
cendente e descendente. Na progressão ascendente para uma junta
de topo com chanfro reto é aplicada uma oscilação em vai-e-vem ali-
nhado. Numa junta multipasse biselada é empregado um modelo de
oscilação em "U" no passe de raiz. Os passes de enchimento e aca-
bamento são feitos com uma oscilação para os lados com um ligeiro
retorno nas laterais. O comprimento do retorno depende do diâmetro
do arame. Na soldagem de uma junta em ângulo na progressão as-
cendente é aplicado um padrão do tipo "árvore de Natal" com pausa
nas laterais.
Na progressão descendente é empregado um padrão em "U" in-
82

SOLDAGEM MIG/MAG

vertido, pausando nas laterais nos passes de raiz, enchimento e aca-
bamento. Deve-se sempre tomar cuidado para manter o arco na bor-
da da poça de fusão. Evitando-se que o metal de solda fundido corra
à frente da poça de fusão melhora-se a integridade da solda.

Figura 35 - Manipulações da tocha na posição plana

83

SOLDAGEM MIG/MAG

Figura 36 - Manipulações de tocha na posição horizontal

84

SOLDAGEM MIG/MAG

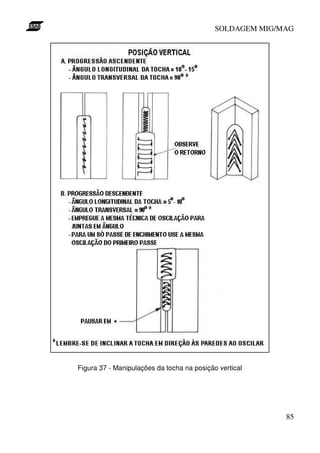

Figura 37 - Manipulações da tocha na posição vertical

85

SOLDAGEM MIG/MAG

Posição sobrecabeça

São mostrados na Figura 38 padrões de oscilação e posiciona-
mento da tocha para a posição sobrecabeça. Aplicar uma oscilação
em zigue-zague com pausas nas laterais do chanfro. Isso se aplica
aos passes de raiz, enchimento e acabamento.

Figura 38 - Manipulações da tocha na posição sobrecabeça

86

SOLDAGEM MIG/MAG

Capítulo 8

Condições de soldagem

Este capítulo cobre especificamente a soldagem real de aços de
baixo carbono, aços inoxidáveis, ligas de alumínio e ligas de cobre. É
o objetivo deste capítulo estabelecer procedimentos e condições ge-
rais de soldagem recomendados para cada material.
As tabelas de condições de soldagem devem servir apenas como
um ponto de partida quando se iniciarem novas aplicações. Elas não
representam o único bom caminho pelo qual as soldas podem ser fei-
tas. Modificações nas condições de soldagem serão provavelmente
causadas pelas diferentes experiências dos soldadores, pela configu-
ração exata da junta de solda e pelo equipamento em uso. Para obter
as condições ótimas de soldagem que melhor satisfazem aos requisi-
tos particulares de uma nova aplicação é sempre aconselhável con-
duzir os testes de qualificação antes do início da produção. Entretan-
to, esse é o ponto básico — escolher uma boa e estável condição de
soldagem, e então ela provavelmente poderá ser empregada em mui-
tas aplicações.
Quando as modificações nas condições de soldagem forem ne-
cessárias, devem ser feitas cautelosamente. Como foi visto no capítu-
lo anterior, cada parâmetro de soldagem tem seus efeitos específicos
nas características do cordão de solda e muitos desses efeitos são
interdependentes. Todos os ajustes devem ser feitos um de cada vez
e registrados para referências futuras.
A discussão que se segue a essas tabelas enfatizará os tópicos
pertinentes e estabelecerá regras gerais que devem seguidas inde-
pendentemente do procedimento de soldagem escolhido. Cada tabela

87

SOLDAGEM MIG/MAG

lista todas as condições necessárias para executar uma solda, base-
ada na espessura do material, no projeto da junta e na posição de
soldagem. Com respeito a essas tabelas, existem vários pontos im-
portantes:
a tensão listada é a tensão do arco, e não a tensão medida no
voltímetro do equipamento de solda. A tensão do arco é lida entre
o último ponto de contato elétrico na tocha (normalmente o bocal)
e a peça. A tensão mostrada no voltímetro do equipamento de
soldagem é geralmente 1,5 V a 2,5 V maior dependendo do diâ-
metro e do comprimento do cabo de solda;
a profundidade da garganta do cordão de solda deve se igualar à
espessura do material no caso de juntas em ângulo;
os tipos de junta descritos não são os únicos que podem ser u-
sados para uma dada espessura de material;
as tabelas baseiam-se numa extensão do eletrodo de 10 mm na
soldagem por curto-circuito e 20 mm na soldagem por aerossol;
as condições de soldagem vertical são aplicáveis à progressão
vertical ascendente, exceto onde for descrito de outra maneira;
as condições de soldagem foram desenvolvidas empregando-se
gases de proteção específicos. Se os gases em uso forem dife-
rentes, serão necessários pequenos ajustes nessas condições.
Adicionalmente às condições de soldagem, um gráfico de taxa de
queima para cada arame é apresentado. Com esses gráficos a velo-
cidade de alimentação do arame pode ser aproximada para qualquer
valor de corrente.

Garantia da qualidade na solda

Independentemente do material a ser soldado existem algumas
poucas precauções que devem ser tomadas para evitar defeitos de

88

SOLDAGEM MIG/MAG

porosidade e falta de fusão na solda:
o material a ser soldado deve estar tão limpo quanto possível.
Toda a graxa, óleo e lubrificantes devem ser removidos. Para se
obter soldas de melhor qualidade a carepa, a ferrugem e outras
camadas de óxidos devem ser mecânica ou quimicamente remo-
vidas. Essa atividade de limpeza é extremamente importante na
soldagem do alumínio;
na soldagem de chapas de aço carbono use apenas as combina-
ções arame-gás de proteção recomendadas para os diversos ti-
pos de aço: acalmados, semi-acalmados ou efervescentes. Veja
o Capítulo 5 para as combinações recomendadas;
evite, de um modo geral, as condições de soldagem que resulta-
rem numa solidificação muito rápida do cordão de solda, tais co-
mo velocidades de soldagem muito altas. Os gases que se des-
prenderiam normalmente do metal de solda durante um resfria-
mento mais lento podem ficar aprisionados e gerar porosidade;
mantenha um fluxo adequado de gás de proteção (como mostra-
do nas tabelas de condições de soldagem) e proteja o local de
soldagem de ventos e de correntes de ar;
mantenha o arame de solda centralizado em relação ao fluxo de
gás de proteção. A curvatura do arame é normalmente responsá-
vel pelo fato de o arame de solda estar fora de centro. Esse de-
salinhamento pode ser corrigido usando-se um dispositivo de en-
direitamento do arame de solda colocado no alimentador de ara-
me;
ao soldar por ambos os lados duma chapa, ou onde não houve
penetração total do primeiro passe no material de base, certifi-
que-se que o segundo passe penetrará profundamente no primei-
ro. Quando o primeiro passe tiver penetrado completamente, ou
quando for empregada uma abertura na raiz, é prática comum
esmerilhar o outro lado para limpar o metal de solda antes que
seja aplicado o segundo passe. Essa prática é obrigatória na sol-
dagem do alumínio e do cobre, e quando são necessárias soldas

89

SOLDAGEM MIG/MAG

de qualidade radiográfica em aços carbono e inoxidáveis;
evite condições de soldagem nas quais o metal de solda fundido
passe à frente da poça de fusão. Essa é a principal causa de de-
feitos de falta de fusão, particularmente na posição vertical com
progressão descendente;
na soldagem multipasse, esmerilhe todos os cordões de solda
que apresentarem convexidade excessiva e molhabilidade ruim
para deixá-los com uma superfície mais plana;
remova os resíduos de óxidos ou de escória encontrados no cor-
dão de solda com uma lixa ou com uma picadeira se for depositar
outro cordão de solda posteriormente.

Projetos de junta

Independentemente do material a ser soldado, existem algumas
poucas práticas gerais que devem ser consideradas no projeto de jun-
tas de solda.
Chapas de espessura até 4,8 mm podem ser soldadas de topo
com chanfro reto utilizando a transferência por curto-circuito ou por
aerossol com baixa corrente (alumínio) se for mantida uma abertura
de raiz até 0,8 mm. Chapas de espessura 4,8 mm e 6,5 mm podem
ser soldadas em juntas de topo com chanfro reto por meio de transfe-
rência por aerossol quando for empregada uma abertura de raiz de
0,8 - 2,4 mm. Em todos os casos, pode ser aplicado um único passe
se for empregada uma chapa como cobre-juntas. Na soldagem na
posição sobrecabeça é prática usual usar cobre-juntas em juntas de
topo. Entretanto, se não for utilizado cobre-juntas na soldagem de
chapas de espessura 3,2 mm e acima, dois passes serão normalmen-
te necessários — um de cada lado. É desejável uma sobreposição
maior que a abertura original da raiz para evitar porosidade na linha

90

SOLDAGEM MIG/MAG

de centro e falta de fusão. Consegue-se máxima sobreposição se for
empregada no segundo passe a técnica de soldagem puxando.
Chapas de espessura 6,5 mm e acima necessitam normalmente
de chanfros em "V" simples ou duplo com ângulos de 45° até 70° —
dependendo do material de base e da espessura — para produzir
soldas de boa qualidade. Utiliza-se um nariz até 1,6 mm e uma aber-
tura de raiz até 0,8 mm. Em chanfros em "V" simples, onde não for
empregado um cobre-juntas, será normalmente necessário um passe
de selagem depositado no lado oposto.

Recomendações específicas

Aços de baixo carbono

A transferência por curto-circuito deve ser utilizada na soldagem
de materiais de pequena espessura na posição plana, no fechamento
de aberturas largas e em toda a soldagem fora de posição. Ambos os
gases CO2 e misturas Ar / CO2 podem ser empregados. As condições
da Tabela XVI foram desenvolvidas utilizando uma mistura
Ar / 25% CO2. Do ponto de vista da estabilidade do arco, geometria
do cordão de solda, redução de respingos e das propriedades mecâ-
nicas da solda, essa mistura proporciona os melhores resultados na
soldagem por curto-circuito em geral.
Na transferência por aerossol podem ser empregadas misturas
Ar-O2 e Ar-CO2. Pelos mesmos motivos relatados acima, a melhor
mistura para esse tipo de transferência é a Ar / 5% O2, já que o CO2
não produzirá uma transferência em aerossol. A mistura Ar / 5% O2 foi
utilizada para desenvolver as condições encontradas na Tabela XVII.
A transferência por aerossol deve ser aplicada na soldagem em posi-
ção plana de chapas de maior espessura. Quando forem empregadas
91

SOLDAGEM MIG/MAG

correntes baixas, as soldas na posição vertical podem ser realizadas
na progressão descendente.

Tabela XVI - Condições de soldagem para aços de baixo carbono, transferên-
cia por curto-circuito, arame ER70S-3
92

SOLDAGEM MIG/MAG

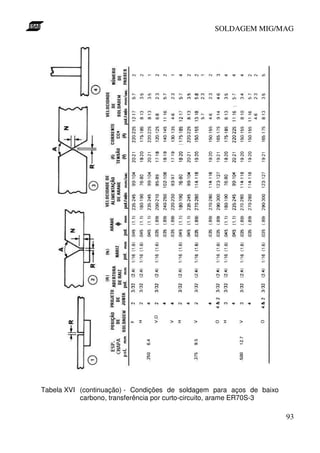

Tabela XVI (continuação) - Condições de soldagem para aços de baixo
carbono, transferência por curto-circuito, arame ER70S-3

93

SOLDAGEM MIG/MAG

Notas da Tabela XVI:
Nota 1: ângulo dependente do acesso da tocha à raiz.
Nota 2: para juntas sobrepostas, aumentar a velocidade em 10%.
Nota 3: progressão vertical descendente.
Nota 4: tensão do arco medida entre as roldanas e a peça.
Nota 5: as condições acima são também aplicáveis à soldagem de aços ino-
xidáveis com a possibilidade de altas tensões graças ao gás A1025 (base de
He) à menor fluidez do metal de solda.
Nota 6: vazão do gás de proteção: 16 - 19 L/min.
Nota 7: A = 45° - 60°.

Ambas as técnicas de soldagem puxando ou empurrando podem
ser empregadas alternadamente sem a necessidade de reajuste nas
condições de soldagem. Geralmente a técnica de soldagem empur-
rando proporciona melhor visibilidade da junta de solda e uma poça
de fusão mais plana. A técnica de soldagem puxando proporciona me-
lhor penetração e é algumas vezes considerada mais fácil pelo solda-
dor pouco experiente.
Adicionalmente, podem ser utilizadas as progressões ascendente
e descendente, porém não alternadamente. As velocidades de solda-
gem associadas com a progressão descendente são muito maiores
que a progressão ascendente. A progressão descendente é normal-
mente a preferida para a soldagem de peças de pequena espessura
(até 6,5 mm), onde a velocidade de soldagem é importante, e para
passes de raiz na soldagem multipasse. A progressão ascendente é
recomendada para a soldagem de materiais de maior espessura —
onde a qualidade e a resistência são necessárias — por causa da
menor tendência à colagem.
A Figura 39 mostra as características de queima para vários diâ-
metros de arames de solda de aço carbono, e a Figura 40 mostra as
taxas de deposição para essas velocidades de alimentação de arame.

94

SOLDAGEM MIG/MAG

Tabela XVII - Condições de soldagem para aços de baixo carbono, transfe-
rência por aerossol, arame ER70S-3
95

SOLDAGEM MIG/MAG

Notas da Tabela XVII:
Nota 1: ângulo dependente do acesso da tocha à raiz.
Nota 2: para juntas sobrepostas, aumentar a velocidade em 10%.
Nota 3: tensão do arco medida entre as roldanas e a peça.
Nota 4: as condições acima são também aplicáveis à soldagem de aços inoxidáveis com uma mistura Ar / 1% O2
como gás de proteção.
Nota 5: vazão do gás de proteção: 19 - 24 L/min.
Nota 6: A = 45° - 60°.

Figura 39 - Características de queima - arames de aço de baixo carbono

Figura 40 - Taxas de deposição - arames de aço de baixo carbono

96

SOLDAGEM MIG/MAG

Aços inoxidáveis

A transferência por curto-circuito deve ser utilizada na soldagem
de materiais de pequena espessura na posição plana, no fechamento
de aberturas largas e em toda a soldagem fora de posição. O melhor
gás de proteção para se usar na soldagem por curto-circuito de aços
inoxidáveis é 90% He / 7,5% Ar / 2,5% O2. Essa mistura proporciona
boa penetração, boa estabilidade do arco e boas propriedades da
solda — particularmente a resistência à corrosão — em soldas mono-
passe ou multipasse. A mistura Ar / 25% CO2 pode ser usada, mas
apenas para soldas monopasse onde a resistência à corrosão não se-
ja essencial ao uso final. O dióxido de carbono jamais deve ser utili-
zado.
A transferência por aerossol deve ser empregada na posição pla-
na na soldagem monopasse ou multipasse de materiais com maiores
espessuras. Nesse modo de transferência a mistura Ar / 1% O2 asse-
gura os melhores resultados, particularmente do ponto de vista da
aparência do cordão. Se, para uma determinada aplicação, a molha-
bilidade do cordão de solda ficar prejudicada, a mistura Ar / 2% O2
poderá ajudar. Entretanto, o aumento do óxido de cromo causará uma
leve descoloração do cordão de solda.
As considerações sobre as técnicas de soldagem aplicáveis aos
aços de baixo carbono também são válidas para os aços inoxidáveis.
No entanto, a técnica de soldagem empurrando é algumas vezes pre-
ferida, já que é possível depositar um cordão de solda mais plano,
embora a superfície fique mais oxidada.
As condições de soldagem para os aços inoxidáveis são mostra-
das na Tabela XVIII, e a Figura 41 mostra as características de quei-
ma para diversos diâmetros de arames de solda de aço inoxidável,
enquanto a Figura 42 exibe as taxas de deposição para essas veloci-
dades de alimentação de arame.

97

SOLDAGEM MIG/MAG

Figura 41 - Características de queima - arames de aço inoxidável tipo 300

Figura 42 - Taxas de deposição - arames de solda de aço inoxidável tipo 300

98

SOLDAGEM MIG/MAG

4 %) 4 *C (
*- % % % 4 %)
&% * 9% ( *) - :# 6E - %
∅ 8 )$
,- - / ,4 / * *- % & &* %
,- - / , / ,- - D /
,- - D / ,+ D- /

Nota — dados para a posição plana; reduza a corrente em 10-20% para ou-
tras posições. Deve ser empregada a transferência por curto-circuito nas po-
sições vertical e sobrecabeça com arames de diâmetro 0,8 - 0,9 mm.
1. Para juntas de topo e em ângulo. A espessura da peça também indica o
tamanho do cordão de solda da junta em ângulo.
2. Arames de alto teor de silício são mais fluidos, produzindo cordões mais
achatados.
3. Seleção do gás de proteção:
Ar / 1-5% O2 – somente posições plana e horizontal em ângulo;
Ar / 25% CO2 – todas as posições, alguma absorção de carbono;
*He, Ar, CO2 – para todas as posições de soldagem;
CO2 – onde puder ser tolerada a absorção de carbono.
* A vazão do gás de proteção deve ser aumentada em 50-100% para a mistu-
ra A1025. Para misturas de hélio, devem ser previstos aumentos na tensão
de 6 V a 7 V.

Tabela XVIII - Condições de soldagem para aços inoxidáveis, transferência
por curto-circuito e aerossol

99

SOLDAGEM MIG/MAG

Alumínio

O método mais comum e também o preferido para a soldagem
do alumínio é o processo de transferência por aerossol, independen-
temente da espessura do material ou da posição de soldagem. A alta
condutividade térmica do alumínio é tal que, mesmo com o alto aporte
térmico desenvolvido na soldagem com transferência por aerossol, a
taxa de solidificação da poça de fusão é alta o suficiente para permitir
a soldagem fora de posição. O argônio puro é normalmente empre-
gado como gás de proteção na soldagem semi-automática porque a
poça de fusão fica facilmente controlável e a solda resultante exibe
uma boa geometria de cordão e também boa integridade. Entretanto,
se for desejada uma poça de fusão mais quente, por exemplo, para
chapas grossas ou para soldagem automática, podem ser emprega-
das misturas argônio-hélio. Embora a transferência por curto-circuito
possa ser aplicada na soldagem de chapas de alumínio extremamen-
te finas, recomenda-se a transferência por aerossol sempre que for
possível. Se não for tomado o devido cuidado na limpeza da superfí-
cie da solda, a alta velocidade de solidificação da poça de fusão pro-
duzida pela transferência por curto-circuito muito provavelmente cau-
sará porosidade. As condições de soldagem que aparecem na Tabela
XIX foram desenvolvidas utilizando o argônio como gás de proteção e
a transferência por aerossol.

100

SOLDAGEM MIG/MAG

Tabela XIX - Condições de soldagem - alumínio, transferência por aerossol,
arame de alumínio, argônio

101

SOLDAGEM MIG/MAG

Tabela XIX (continuação) - Faixa ótima de corrente de curto-circuito para vá-
rios diâmetros de arame

102

SOLDAGEM MIG/MAG

Notas da Tabela XIX:
Nota 1 – junta de topo com chanfro reto sem abertura de raiz ou com cobre-
juntas temporário.
Nota 2 – ângulo dependente do acesso da tocha à raiz. O ângulo aumenta
com o aumento da espessura da peça.
Nota 3 – para juntas sobrepostas aumente a velocidade em 10%.
Nota 4 – não é recomendada a soldagem na posição sobrecabeça de juntas
de topo sem cobre-juntas.
Nota 5 – tensão do arco medida entre o conduíte e a peça.
Nota 6 –
junta 1: R = 0-1,6 mm
junta 2: R = 1,6 mm / N = 0,8 mm / A = 60°
junta 3: R = 0-0,8 mm / N = 1,6 mm / A = 70°
Posições: F = plana / H = horizontal / V = vertical / O = sobrecabeça.

A Figura 43 e a Figura 44 mostram as características de queima
para diversos diâmetros de arames de alumínio 4043 e 5356, e a
Figura 45 exibe as taxas de deposição e suas respectivas velocida-
des de alimentação de arame.

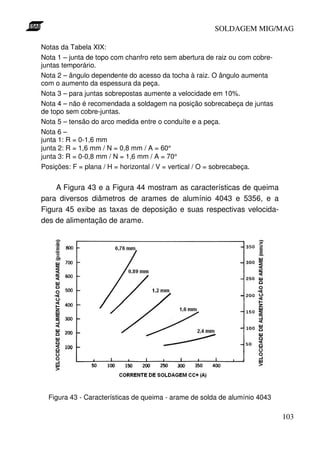

Figura 43 - Características de queima - arame de solda de alumínio 4043

103

SOLDAGEM MIG/MAG

Figura 44 - Características de queima - arame de solda de alumínio 5356

Figura 45 - Taxas de deposição - arames de alumínio

104

SOLDAGEM MIG/MAG

Diferentemente da soldagem de aços, apenas a técnica de sol-
dagem empurrando e a progressão ascendente podem ser emprega-
das na soldagem do alumínio. Isso é necessário para proporcionar a
"limpeza" da peça à frente da poça de fusão. A ação de limpeza está
ilustrada na Figura 46. Nessa região, a película de óxido de alumínio
no metal de base é quebrada pela ação do arco. Essa ação é neces-
sária para se conseguir uma boa molhabilidade do metal de base e
um depósito de solda íntegro. Se forem empregadas a técnica de sol-
dagem puxando ou a progressão descendente, o cordão de solda po-
derá tornar-se poroso, descorado, e com uma molhabilidade pobre
com o metal de base. É apresentada na Figura 47 uma comparação
entre soldas feitas nas mesmas condições de soldagem, porém em-
pregando as técnicas puxando e empurrando.

Figura 46 - Técnica de soldagem do alumínio

105

SOLDAGEM MIG/MAG

Figura 47 - Efeito da técnica de soldagem - alumínio

Os cordões de solda devem ser depositados com a técnica file-
tando ou com ligeira oscilação. Grandes oscilações devem ser evita-
das, pois o cordão de solda pode tornar-se excessivamente oxidado.

Cobre

O cobre, como o alumínio, é também um material de alta condu-
tividade térmica. Por isso, o modo de transferência por aerossol deve
ser empregado para todas as posições de soldagem. Para ajudar a
superar a inércia da poça de fusão de arames de cobre (E Cu), de-
vem ser empregadas misturas hélio-argônio (He / 25% Ar) em materi-
ais mais espessos. Embora o argônio puro proporcione melhor estabi-
lidade ao arco, seu uso deve ficar restrito a materiais com espessura
até 6,5 mm. Entretanto, o argônio pode ser utilizado nos seguintes
materiais, já que o teor de liga melhora a fluidez da poça de fusão:
ligas de cobre-níquel (arames E CuNi);
bronze ao silício (arames E CuSi).

106

SOLDAGEM MIG/MAG

Outra prática utilizada para aumentar a fluidez da poça de fusão
é pré-aquecer inicialmente a chapa antes da soldagem e manter uma
alta temperatura entrepasses durante uma soldagem multipasses.
A técnica de soldagem empurrando deve ser aplicada para pro-
duzir um cordão de solda com boa geometria. Como o arco está à
frente da poça de fusão, ocorrerá um pré-aquecimento da chapa, per-
mitindo, portanto, uma melhor molhabilidade. A técnica de soldagem
puxando produzirá um cordão de solda mais convexo e fortemente
oxidado.
A progressão ascendente é também a técnica recomendada para
a soldagem do cobre. O cordão de solda deve ser depositado filetan-
do ou com pequena oscilação. Devem ser evitados cordões de solda
com oscilações largas. A progressão descendente pode ser emprega-
da em materiais de espessura até 6,5 mm, porém são muito comuns
de ocorrer com essa técnica defeitos de falta de fusão.
Diferentemente dos outros materiais mencionados, a soldagem
na posição sobrecabeça é extremamente difícil, embora possível.
Quando se consegue essa proeza, a geometria e a molhabilidade do
cordão são pobres. Esse tipo de soldagem deve ser evitado tanto
quanto possível.
Condições representativas de soldagem para o cobre e suas li-
gas aparecem na Tabela XX. A Figura 48 e a Figura 49 mostram as
características de queima para diversos diâmetros de arame de cobre
e de bronze ao silício, e a Figura 50 e a Figura 51 mostram as taxas
de deposição para as mesmas velocidades de alimentação de arame.

107

SOLDAGEM MIG/MAG

*- % 4 %) )
& "# $ % % % 6
* % *) 5 * ∅ $ *: %-
,- - / & %' ( , / &* %
,- - / ,- - D /
!> ? ! @A
B @
° °
:,
C
" "
B @
° °
7 % :,
C
" "
B @
° °
C
:,
" "
D !
" "
? !
D ! @A
" "
B @ °
C%
C @A
* ).2
" "
B @ °
C @A
" "

Tabela XX - Condições de soldagem - cobre e bronze ao silício

108

SOLDAGEM MIG/MAG

Figura 48 - Características de queima - arame de cobre desoxidado

Figura 49 - Características de queima - arame de bronze ao silício

109

SOLDAGEM MIG/MAG

Figura 50 - Taxa de deposição - cobre desoxidado

Figura 51 - Taxa de deposição - arame de bronze ao silício

110

SOLDAGEM MIG/MAG

Capítulo 9

Defeitos de solda —
suas causas e soluções

Com as condições e técnicas de soldagem corretas e com os
materiais também corretos o processo MIG/MAG resultará num depó-
sito de solda de alta qualidade. Entretanto, assim como em qualquer
outro processo de soldagem, os defeitos de solda podem ocorrer. A
maioria dos defeitos encontrados na soldagem é causada por práticas
de soldagem inadequadas. Uma vez que as causas sejam determina-
das, o operador pode facilmente corrigir o problema.
Defeitos usualmente encontrados incluem falta de penetração,
falta de fusão, mordedura, porosidade e trincas longitudinais. Este
capítulo trata das ações corretivas que devem ser tomadas.

Falta de penetração

Esse tipo de defeito é encontrado num dos três casos (veja a
Figura 52):
quando o cordão de solda não penetrar completamente na es-
pessura do metal de base;
quando dois cordões de solda opostos não se interpenetrarem;
quando o cordão de solda não penetrar na garganta de uma junta
em ângulo.
A corrente de soldagem é o parâmetro que tem o maior efeito na
111

SOLDAGEM MIG/MAG

penetração. A penetração incompleta é normalmente causada pela
aplicação de uma corrente de soldagem muito baixa e pode ser evita-
da simplesmente aumentando essa corrente de soldagem. Outras
causas podem ser o emprego de uma velocidade de soldagem muito
baixa e um ângulo incorreto da tocha. Ambas permitirão que a poça
de fusão passe à frente do arco, atuando como um amortecimento à
penetração. O arco deve ser mantido na margem anterior da poça de
fusão.

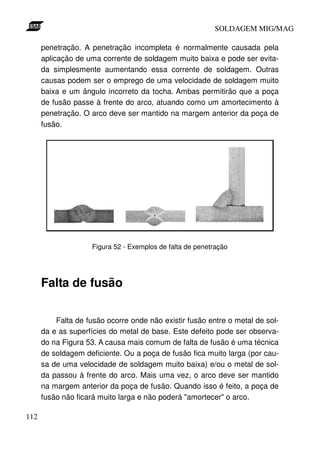

Figura 52 - Exemplos de falta de penetração

Falta de fusão

Falta de fusão ocorre onde não existir fusão entre o metal de sol-
da e as superfícies do metal de base. Este defeito pode ser observa-
do na Figura 53. A causa mais comum de falta de fusão é uma técnica
de soldagem deficiente. Ou a poça de fusão fica muito larga (por cau-
sa de uma velocidade de soldagem muito baixa) e/ou o metal de sol-
da passou à frente do arco. Mais uma vez, o arco deve ser mantido
na margem anterior da poça de fusão. Quando isso é feito, a poça de
fusão não ficará muito larga e não poderá "amortecer" o arco.

112

SOLDAGEM MIG/MAG

Figura 53 - Exemplo de falta de fusão

Outra causa é o uso de uma junta de solda muito larga. Se o arco
for dirigido diretamente para o centro da junta, o metal de solda fundi-
do apenas fluirá e fundir-se-á contra as paredes do chanfro sem, po-
rém, fundi-las. O calor do arco deve ser usado também para fundir o
metal de base, o que é alcançado tornando a junta mais estreita ou
dirigindo o arco também para as paredes do chanfro. Na soldagem
multipasses de juntas espessas deve ser adotada uma técnica de os-
cilação sempre que possível após o passe de raiz. No entanto, cor-
dões de solda muito largos ligando os dois lados do chanfro devem
ser evitados.
A falta de fusão também pode ocorrer na forma de uma gota fria.
Esse defeito é geralmente causado por uma velocidade de soldagem
muito baixa na tentativa de se depositar uma camada em um único
passe de solda. Entretanto, é muito freqüentemente causado por uma
tensão de soldagem muito baixa. Como resultado, a molhabilidade do
cordão de solda fica ruim.
Na soldagem do alumínio, a causa mais comum desse tipo de
defeito é a presença do óxido de alumínio, que é refratário e tem um
ponto de fusão de aproximadamente 1.927°C, além de ser insolúvel
no próprio alumínio. Se esse óxido estiver presente nas superfícies a
113

SOLDAGEM MIG/MAG

serem soldadas, a fusão com o metal de solda será prejudicada.
A melhor proteção contra a formação de óxidos é removê-los i-
mediatamente antes da soldagem.
Embora nos aços seja possível soldar sobre o óxido de ferro (fer-
rugem, carepa), uma quantidade excessiva desse óxido pode causar
falta de fusão.

Mordedura

Como está ilustrado na Figura 54, a mordedura é um defeito que
aparece como um entalhe no metal de base ao longo das bordas do
cordão de solda. É muito comum em juntas em ângulo sobrepostas,
porém pode também ser encontrada em juntas de topo e em ângulo.
Esse tipo de defeito é mais comumente causado por parâmetros de
soldagem inadequados, particularmente a velocidade de soldagem e
a tensão do arco.

Figura 54 - Exemplos de mordedura

Quando a velocidade de soldagem é muito alta, o cordão de sol-
da fica com uma crista por causa da solidificação extremamente rápi-
da. As forças da tensão superficial arrastaram o metal fundido ao lon-
go das margens do cordão de solda e empilharam-no ao longo de seu
centro. As partes fundidas do metal de base são afetadas da mesma

114

SOLDAGEM MIG/MAG

maneira. O entalhe da mordedura fica onde o metal de base fundido
foi arrastado para a solda e não retornou devido à rápida solidifica-
ção. A diminuição da velocidade de soldagem reduzirá gradualmente
o tamanho da mordedura e eventualmente eliminá-la-á. Quando estão
presentes mordeduras pequenas ou intermitentes, aumentar a tensão
do arco ou soldar empurrando podem ser ações corretivas eficazes.
Em ambos os casos o cordão de solda ficará mais plano e a molhabi-
lidade será melhor.
Entretanto, quando a tensão do arco é aumentada até níveis ex-
cessivos, a mordedura poderá aparecer novamente. Esse fato é parti-
cularmente verdadeiro no modo de transferência por aerossol. Quan-
do o arco se torna muito longo, também se torna muito largo, que re-
sulta num aumento da quantidade de metal de base fundido. No en-
tanto, a transferência de calor de um arco longo é ruim, e assim, na
realidade, o arco não está transferindo mais calor para a região da
solda. As áreas mais externas se resfriam muito rapidamente e no-
vamente não se consegue uma boa molhabilidade. O comprimento do
arco deve ser mantido curto, não só para evitar mordeduras, mas
também para aumentar a penetração e garantir a integridade da sol-
da.
Correntes de soldagem excessivas também podem causar mor-
deduras. A força e o calor do arco e a penetração são tão grandes
que o metal de base sob o arco é realmente "soprado" para fora. Mais
uma vez, as áreas mais externas do metal de base são fundidas, mas
se solidificam rapidamente. A turbulência da poça de fusão e a tensão
superficial não permitem que a poça de fusão molhe adequadamente
o metal de base. É sempre recomendável permanecer dentro das fai-
xas de corrente especificadas para cada diâmetro de arame.

115

SOLDAGEM MIG/MAG

Porosidade

A porosidade consiste em poros de gás que podem ser encontra-
dos na superfície ou no interior do cordão de solda solidificado. Como
está ilustrado na Figura 55, esses poros podem variar em tamanho e
são geralmente distribuídos numa forma aleatória. Entretanto, tam-
bém é possível que a porosidade seja encontrada apenas no centro
da solda.

Figura 55 - Exemplos de porosidade

As causas mais comuns da porosidade são a contaminação at-
mosférica, excesso de oxidação nas superfícies das peças a serem
soldadas, elementos de liga desoxidantes inadequados no arame e a
presença de sujeira. A contaminação atmosférica pode ser causada
por:
vazão de gás de proteção insuficiente;
vazão de gás de proteção excessiva, que pode causar aspiração
de ar para dentro do fluxo do gás de proteção;
bocais obstruídos ou sistema de fornecimento de gás danificado
(mangueiras e conexões com vazamentos, etc.);

116

SOLDAGEM MIG/MAG

correntes de ar excessivas na área da soldagem, que podem ar-
rastar o gás de proteção da região da poça de fusão.
Os gases atmosféricos que são primariamente responsáveis pela
porosidade no aço são o nitrogênio e o oxigênio em excesso. No en-
tanto, uma quantidade considerável de oxigênio pode ser tolerada
sem gerar porosidade na ausência do nitrogênio. O oxigênio na at-
mosfera pode causar problemas graves com o alumínio por causa da
rápida formação de óxidos. A vazão de gás deve ser inspecionada a
intervalos regulares para assegurar que esteja livre de vazamentos.
Adicionalmente, a umidade excessiva na atmosfera pode causar po-
rosidade no aço e particularmente no alumínio. Sob climas úmidos
deve ser tomado um cuidado especial. Por exemplo, tochas resfriadas
continuamente a água podem apresentar condensação durante os
períodos de alta umidade e conseqüentemente contaminar o gás de
proteção.
A oxidação excessiva das peças é uma fonte óbvia de oxigênio,
bem como a umidade aprisionada, particularmente para o alumínio.
Revestimentos anodizados no alumínio devem ser removidos antes
da soldagem porque podem conter água, bem como atuar como iso-
lantes.
A porosidade pode também ser causada por uma desoxidação
inadequada do arame de solda durante a soldagem de aços semi-
acalmados ou efervescentes. O oxigênio no aço pode causar porosi-
dade por monóxido de carbono (CO) se os elementos desoxidantes
adequados não estiverem presentes.
A sujeira orgânica pode ser uma fonte de porosidade. Um exem-
plo é o lubrificante excessivo no arame de solda. Esses hidrocarbone-
tos são fontes de hidrogênio, que é especialmente prejudicial ao alu-
mínio.
Outras causas de porosidade podem ser taxas de solidificação
da solda extremamente altas e características de arco errático. Quan-
do as taxas de solidificação são muito altas, qualquer gás que nor-

117

SOLDAGEM MIG/MAG

malmente escaparia fica aprisionado. Devem ser evitados velocida-
des de soldagem muito altas e valores de corrente muito baixos.
Características de arco errático podem ser causadas por condi-
ções de soldagem ruins (tensão muito baixa ou muito alta, transferên-
cia de metal ruim) e variação na velocidade de alimentação do arame.
Todas essas ocorrências causam uma turbulência violenta na poça de
fusão, que tende a romper a envoltória do gás de proteção e provoca
a contaminação da poça de fusão pela atmosfera.

Trincas longitudinais

Trincas longitudinais (ou de centro) do cordão de solda não fre-
qüentemente encontradas na soldagem MIG/MAG. Entretanto, essas
trincas só podem ser de dois tipos: trincas a quente e trincas a frio.
Trincas a quente típicas são ilustradas na Figura 56. Trincas a quente
são aquelas que ocorrem enquanto o cordão de solda está entre as
temperaturas de fusão (linha liquidus) e de solidificação (linha soli-
dus). Nessa faixa de temperatura o cordão de solda está "pastoso".
Trincas a quente normalmente resultam do uso de um arame de solda
incorreto (particularmente em ligas de alumínio e de aço inoxidável). A
composição química do metal de base também pode levar a esse de-
feito (um exemplo seria um fundido de aço inoxidável de alto carbo-
no). Qualquer combinação de projeto de junta, condições e técnicas
de soldagem que resulte num cordão de solda com uma superfície
excessivamente côncava poderá conduzir à fissuração.

118

SOLDAGEM MIG/MAG

Figura 56 - Exemplo de trinca longitudinal

Uma forma desse defeito que pode ser encontrada freqüente-
mente — particularmente com qualquer liga de alumínio série 5000 —
é denominada trinca de cratera, que são pequenas trincas que apare-
cem no final do cordão de solda onde o arco foi interrompido. Embora
pequenas, essas trincas são perigosas, pois podem se propagar para
o interior do cordão de solda. Uma trinca de cratera está ilustrada na
Figura 57. O principal motivo desse defeito é a técnica incorreta de
terminar o cordão de solda. Para terminar corretamente um cordão de
solda, a cratera deve ser preenchida, o que pode ser feito retornando
com o arco antes de interrompê-lo (veja a Figura 58). Adicionalmente,
se o controle de soldagem for programado para fornecer gás de pro-
teção por um curto período de tempo após a interrupção do arco, a
cratera deve ser protegida até que esteja completamente solidificada.

119

SOLDAGEM MIG/MAG

Figura 57 - Exemplo de trinca de cratera

Trincas que sucedem após o cordão de solda estar completa-
mente solidificado são denominadas trincas a frio, que podem ocorrer
quando a seção reta do cordão solda é muito pequena para suportar
as tensões atuantes envolvidas ou mesmo devido à presença de hi-
drogênio difusível, principalmente na soldagem de aços ligados, den-
tre outras causas.

120

SOLDAGEM MIG/MAG

Figura 58 - Técnica de enchimento de trinca de cratera

121

SOLDAGEM MIG/MAG

Como um guia de referência rápida, a Tabela XXI lista todos os
defeitos possíveis, suas causas e ações corretivas.

Defeito Causa e/ou ação corretiva
Porosidade Óleo, oxidação grosseira, carepa, etc.
Arame - pode ser necessário um arame com teores
mais altos de Mn e Si.
Problema de proteção: vento, bocal obstruído ou pe-
queno, mangueira de gás danificada, vazão de gás
excessiva, etc.
Falha na remoção da escória vítrea entre os passes
de solda.
Soldagem sobre a escória de eletrodo revestido.
Falta de Junta de solda muito estreita.
penetração Corrente de soldagem muito baixa; extensão do ele-
trodo muito grande.
Poça de fusão passando à frente do arco.
Falta de fusão Tensão e/ou corrente de soldagem muito baixa.
Polaridade errada; deveria ser CC+.
Velocidade de soldagem muito baixa.
Soldagem sobre um cordão convexo.
Oscilação da tocha muito larga ou muito estreita.
Oxidação excessiva na chapa.
Mordedura Velocidade de soldagem muito alta.
Tensão de soldagem muito alta.
Corrente de soldagem excessiva.
Parada insuficiente às margens do cordão de solda.
Trincas Composição química incorreta do arame de solda.
Cordão de solda muito pequeno.
Má qualidade do material de base sendo soldado.
Arco instável Verifique o gás de proteção.
Verifique o sistema de alimentação de arame.

122

SOLDAGEM MIG/MAG

Defeito Causa e/ou ação corretiva
Início do cordão Tensão de soldagem muito baixa.
deficiente ou Indutância muito alta.
quebra do arame
Extensão do eletrodo muito grande.
Limpe a escória vítrea ou a oxidação do metal de ba-
se.
Respingos Use misturas Ar-CO2 ou Ar-O2 no lugar de CO2.
excessivos Diminua o percentual de He.
Tensão do arco muito baixa.
Aumente a indutância.
Furo da raiz Corrente de soldagem muito alta.
Velocidade de soldagem muito baixa.
Diminua a abertura da raiz
Use misturas Ar-CO2 no lugar de CO2.
Convexidade do Tensão do arco ou corrente de soldagem muito baixa.
cordão de solda Extensão do eletrodo excessiva.
Aumente a indutância.
Polaridade errada; deveria ser CC+.
Junta de solda muito estreita.

Tabela XXI - Defeitos de solda - suas causas e soluções

123

SOLDAGEM MIG/MAG

Capítulo 10

Soldagem MIG/MAG pontual

A soldagem MIG/MAG pontual (MIG/MAG spot welding), embora
algumas vezes considerada como uma ferramenta de ponteamento,
conquistou larga aceitação como um método de união que é competi-
tivo com o rebitamento e com a soldagem pontual por resistência
(resistance spot welding). Em algumas aplicações, esse processo
substituiu alguns processos de soldagem contínuos, na medida em
que reduziu custos da soldagem e manteve a reprodutibilidade e a
resistência adequada para as necessidades de serviço, requerendo
também uma habilidade mínima do operador. Aços de baixo carbono,
aços inoxidáveis e o alumínio são freqüentemente soldados por este
método.

Descrição do processo

A soldagem MIG/MAG pontual (MIG/MAG spot welding), uma va-
riação do processo MIG/MAG contínuo, funde duas peças de peque-
na espessura fazendo penetrar completamente uma das peças na ou-
tra. Não é necessária preparação da junta a não ser a limpeza ape-
nas na área de sobreposição das duas peças. Entretanto, peças de
espessura acima de 6,5 mm geralmente necessitam de um furo no
topo da chapa, sendo conhecidas como soldas tampão (plug welds).
A Figura 59 mostra um exemplo típico de soldagem MIG/MAG pontu-
al.

124

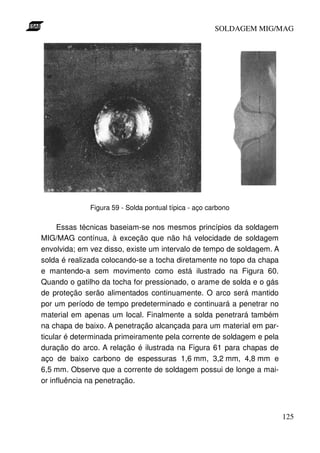

SOLDAGEM MIG/MAG

Figura 59 - Solda pontual típica - aço carbono

Essas técnicas baseiam-se nos mesmos princípios da soldagem
MIG/MAG contínua, à exceção que não há velocidade de soldagem
envolvida; em vez disso, existe um intervalo de tempo de soldagem. A
solda é realizada colocando-se a tocha diretamente no topo da chapa
e mantendo-a sem movimento como está ilustrado na Figura 60.
Quando o gatilho da tocha for pressionado, o arame de solda e o gás
de proteção serão alimentados continuamente. O arco será mantido
por um período de tempo predeterminado e continuará a penetrar no
material em apenas um local. Finalmente a solda penetrará também
na chapa de baixo. A penetração alcançada para um material em par-
ticular é determinada primeiramente pela corrente de soldagem e pela
duração do arco. A relação é ilustrada na Figura 61 para chapas de
aço de baixo carbono de espessuras 1,6 mm, 3,2 mm, 4,8 mm e
6,5 mm. Observe que a corrente de soldagem possui de longe a mai-
or influência na penetração.

125

SOLDAGEM MIG/MAG

Figura 60 - Técnica de execução de uma solda pontual

Depois de decorrido o tempo de soldagem, cessa a alimentação
do arame, a fonte corta a energia e o arco é interrompido. No entanto,
o gás de proteção deve continuar a fluir até o metal de solda se solidi-
ficar. Como a soldagem é realizada numa chapa plana, o metal de a-
dição forma um reforço convexo no topo da chapa.
A soldagem MIG/MAG pontual é mais comumente utilizada na
posição plana. Em chapas finas (16 MSG) as soldas podem ser exe-
cutadas na posição vertical e na sobrecabeça.

126

SOLDAGEM MIG/MAG

Figura 61 - Efeito da corrente de soldagem e tempo de penetração - solda-
gem MIG/MAG pontual de aços de baixo carbono

Necessidades de equipamento

A maioria dos controles de soldagem MIG/MAG é produzida atu-
almente com dispositivos de controle de duração do arco, vazão do
gás de proteção, e controle antiaderente (anti-stick). O controle do
tempo de duração do arco estabelece o período de tempo no qual o
arco permanecerá realmente aberto. O controle pós-fluxo é necessá-
rio para regular o fluxo de gás depois que o arco tiver sido interrompi-
do. É importante que o cordão de solda pontual seja protegido duran-
te o tempo de solidificação. O ajuste de um controle antiaderente
(anti-stick) permite que a fonte continue a funcionar por um curto in-
tervalo de tempo depois que o motor alimentador de arame parar, de
modo a promover a queima do arame por um comprimento predeter-
minado. Isso evita que o arame agarre na poça de fusão quando a
solda estiver terminada.
A única novidade no sistema de soldagem é um bocal diferente.

127

SOLDAGEM MIG/MAG

Como está ilustrado na Figura 62, esse bocal é mais longo que o
normalmente empregado na soldagem MIG/MAG contínua, e é ne-
cessário que seja assim mais longo porque a solda é feita dentro de-
le. As fendas são necessárias para permitir a saída dos gases quen-
tes. Bocais para a soldagem MIG/MAG pontual encontram-se dispo-
níveis em diferentes tamanhos. Com o aumento da espessura das
chapas aumenta também o tamanho do cordão de solda e, conse-
qüentemente, o tamanho do bocal também deve ser aumentado.

Figura 62 - Comparação entre o bocal normal e o bocal para a soldagem
MIG/MAG pontual

Consumíveis – gás de proteção e
arames

Os gases de proteção e os arames empregados na soldagem
MIG/MAG pontual são os mesmos da soldagem MIG/MAG contínua.
Veja o Capítulo 4 e o Capítulo 5 para as recomendações específicas.
No entanto, na soldagem MIG/MAG pontual de aços de baixo carbo-
no, é mais importante agora empregar um arame que contenha mais

128

SOLDAGEM MIG/MAG

compostos desoxidantes. Como os tempos de soldagem podem ser
mais curtos que 0,3 s, a solidificação do cordão de solda é extrema-
mente rápida. O arame deve conter desoxidantes para assegurar que
o ponto de solda depositado seja íntegro.

Condições de soldagem

A Tabela XXII e a Tabela XXIII listam as condições de soldagem
MIG/MAG pontual para aços de baixo carbono e alumínio. Além disso,
as soldas com aços inoxidáveis podem ser executadas em condições
similares às da Tabela XXII. No entanto, devem ser empregados o
gás de proteção e o arame de solda adequados. Essas condições de-
vem servir apenas como ponto de partida.

Resistência ao cisalhamento

A resistência ao cisalhamento de uma solda pontual para uma
determinada composição química é diretamente proporcional à área
do ponto de solda na interface das duas chapas sendo soldadas. A
Figura 63 ilustra duas soldas pontuais feitas em aço doce. Ambas as
soldas foram realizadas com o mesmo gás de proteção e com o
mesmo arame de solda, mas sob diferentes condições de soldagem.
Observe que um cordão apresenta menor penetração e uma área de
seção reta do cordão de solda menor na interface. Esta solda possui
uma resistência ao cisalhamento cerca de 500 kg menor que a solda
com penetração total.

129

SOLDAGEM MIG/MAG

Tamanho do ponto Arame Corrente Tensão Duração do arco
(mm) (mm) (A) (V) (s)
250 34,0 0,5
1,5 1,2
200 33,0 1,0
275 34,5 0,5
1,9 1,2
225 33,5 1,0
315 35,0 0,5
2,3 1,2
250 34,0 1,0
390 34,0 0,5
2,7 1,6
325 33,5 1,0
450 35,0 0,5
3,3 1,6
365 34,0 1,0
565 38,0 0,5
4,8 1,6
460 35,0 1,0
2,4 660 37,0 0,5
6,4
1,6 575 38,0 1,0

Tabela XXII - Condições de soldagem pontual para aços de baixo carbono

Numa solda pontual de penetração total numa determinada es-
pessura, a área da interface dependerá principalmente do gás de pro-
teção e da tensão do arco. Soldas pontuais em aços de baixo carbo-
no, por exemplo, exibirão a área máxima na interface se for emprega-
do como gás de proteção do dióxido de carbono (CO2) e se a tensão
do arco for aumentada até um nível logo abaixo do ponto em que a
poça de fusão torna-se excessivamente turbulenta. A Tabela XXIV lis-
ta valores típicos de resistência ao cisalhamento para a soldagem
pontual de aços de baixo carbono e de alumínio. Observe que varia-
ções na condição de superfície da peça, na fixação e na tensão do
arco podem modificar significativamente a resistência ao cisalhamen-
to.

130

SOLDAGEM MIG/MAG

Tamanho do ponto Arame Corrente Tensão Duração do arco
(mm) (mm) (A) (V) (s)
170 26,0 1,0
1,6 1,6
125 27,0 1,5
230 28,0 1,0
2,4 1,6
210 28,0 1,5
280 30,0 1,0
3,2 1,6
265 30,0 1,5
330 28,0 1,0
4,8 1,6
310 27,0 1,5
440 30,0 1,0
6,4 1,6
415 29,0 1,5
Gás de proteção: He-75 Arame de solda: ER4043

Tabela XXIII - Condições de soldagem pontual para o alumínio

Figura 63 - Resistência ao cisalhamento - soldas pontuais em aço doce
131

SOLDAGEM MIG/MAG

Aço carbono - arame ER70S-4, gás de proteção CO2
Resistência média ao
Espessura da chapa
cisalhamento
(mm)
(kg)
0,8 410
1,2 760
1,6 820
1,9 1180
2,7 1500
3,3 1950
4,5 2270
6,4 3080

Alumínio (6061-T6) - arame 4043, gás de proteção HE-75
Resistência média ao
Espessura da chapa
cisalhamento
(mm)
(kg)
0,8 90
1,6 170
2,4 250
3,2 340
4,8 520
6,4 680

Tabela XXIV - Níveis típicos de resistência ao cisalhamento da soldagem
pontual

132

SOLDAGEM MIG/MAG

Bibliografia

ESAB MIG Welding Handbook – ESAB Welding & Cutting Prod-
ucts
COMPARAÇÃO ENTRE SOLDAGEM ROBOTIZADA COM
ARAME SÓLIDO E “METAL CORED” - A OCORRÊNCIA DO
“FINGER”, Welerson Reinaldo de Araújo, Dissertação de Mestra-
do, UFMG, fev/2004
o
MIG/MAG Welding, Svetsaren, vol. 58, n 2, 2003

133

1901104rev0 apostila soldagemmigmag

Mais conteúdo relacionado

Mais procurados (17)

Semelhante a 1901104rev0 apostila soldagemmigmag (20)

Mais de LukasSeize (20)

Último (20)

1901104rev0 apostila soldagemmigmag
