ARAMES TUBULARES OK

Introdução

Os arames tubulares OK foram desenvolvidos principalmente pa-
ra atender à necessidade de as empresas manterem sua competitivi-
dade, através do aumento da produtividade e da redução de custos.
Arames tubulares com gás de proteção para a soldagem de aços
carbono foram desenvolvidos no início da década de 50, e tornaram-
se comercialmente disponíveis em 1957. Nas décadas de 60 e 70 foi
observado um substancial crescimento desse processo nos Estados
Unidos, o mesmo ocorrendo no Japão na década de 80. Em 1991 a
ESAB Brasil incorporou em sua fábrica uma unidade de produção de
arames tubulares OK, e em 2003 foi instalada sua terceira unidade.
Esse processo foi desenvolvido para combinar as melhores ca-
racterísticas da soldagem por arco submerso e a soldagem empre-
gando o dióxido de carbono (CO2) como gás de proteção. A combina-
ção dos ingredientes do fluxo no núcleo do arame tubular aliada à
proteção externa proporcionada pelo CO2 produz soldas de alta qua-
lidade e um arco estável com um baixo nível de respingos. Inicialmen-
te esses arames estavam disponíveis somente em grandes diâmetros
(2,0 mm a 4,0 mm) e eram empregados nas posições plana e
horizontal na soldagem de peças pesadas. Em 1972 foram
desenvolvidos arames tubulares de pequeno diâmetro, constituídos
de fluxo não metálico (flux-cored wires), para a soldagem em todas as
posições, e isso aumentou sobremaneira o campo de aplicações para
os arames tubulares.
Arames tubulares autoprotegidos (self-shielded wires) tornaram-
se disponíveis logo após a introdução dos arames tubulares com gás

1

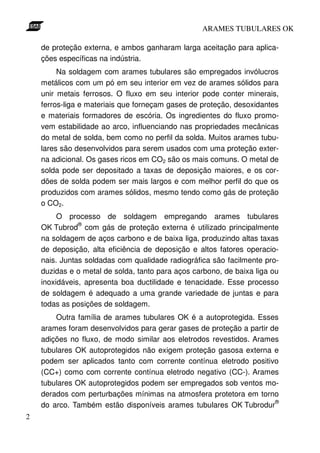

ARAMES TUBULARES OK

de proteção externa, e ambos ganharam larga aceitação para aplica-
ções específicas na indústria.
Na soldagem com arames tubulares são empregados invólucros
metálicos com um pó em seu interior em vez de arames sólidos para
unir metais ferrosos. O fluxo em seu interior pode conter minerais,
ferros-liga e materiais que forneçam gases de proteção, desoxidantes
e materiais formadores de escória. Os ingredientes do fluxo promo-
vem estabilidade ao arco, influenciando nas propriedades mecânicas
do metal de solda, bem como no perfil da solda. Muitos arames tubu-
lares são desenvolvidos para serem usados com uma proteção exter-
na adicional. Os gases ricos em CO2 são os mais comuns. O metal de
solda pode ser depositado a taxas de deposição maiores, e os cor-
dões de solda podem ser mais largos e com melhor perfil do que os
produzidos com arames sólidos, mesmo tendo como gás de proteção
o CO2.
O processo de soldagem empregando arames tubulares
®
OK Tubrod com gás de proteção externa é utilizado principalmente
na soldagem de aços carbono e de baixa liga, produzindo altas taxas
de deposição, alta eficiência de deposição e altos fatores operacio-
nais. Juntas soldadas com qualidade radiográfica são facilmente pro-
duzidas e o metal de solda, tanto para aços carbono, de baixa liga ou
inoxidáveis, apresenta boa ductilidade e tenacidade. Esse processo
de soldagem é adequado a uma grande variedade de juntas e para
todas as posições de soldagem.
Outra família de arames tubulares OK é a autoprotegida. Esses
arames foram desenvolvidos para gerar gases de proteção a partir de
adições no fluxo, de modo similar aos eletrodos revestidos. Arames
tubulares OK autoprotegidos não exigem proteção gasosa externa e
podem ser aplicados tanto com corrente contínua eletrodo positivo
(CC+) como com corrente contínua eletrodo negativo (CC-). Arames
tubulares OK autoprotegidos podem ser empregados sob ventos mo-
derados com perturbações mínimas na atmosfera protetora em torno
®
do arco. Também estão disponíveis arames tubulares OK Tubrodur
2

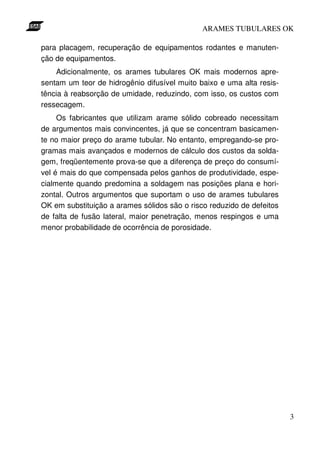

ARAMES TUBULARES OK

para placagem, recuperação de equipamentos rodantes e manuten-
ção de equipamentos.
Adicionalmente, os arames tubulares OK mais modernos apre-
sentam um teor de hidrogênio difusível muito baixo e uma alta resis-
tência à reabsorção de umidade, reduzindo, com isso, os custos com
ressecagem.
Os fabricantes que utilizam arame sólido cobreado necessitam
de argumentos mais convincentes, já que se concentram basicamen-
te no maior preço do arame tubular. No entanto, empregando-se pro-
gramas mais avançados e modernos de cálculo dos custos da solda-
gem, freqüentemente prova-se que a diferença de preço do consumí-
vel é mais do que compensada pelos ganhos de produtividade, espe-
cialmente quando predomina a soldagem nas posições plana e hori-
zontal. Outros argumentos que suportam o uso de arames tubulares
OK em substituição a arames sólidos são o risco reduzido de defeitos
de falta de fusão lateral, maior penetração, menos respingos e uma
menor probabilidade de ocorrência de porosidade.

3

ARAMES TUBULARES OK

Capítulo 1

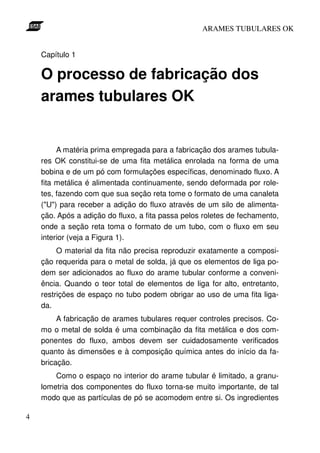

O processo de fabricação dos
arames tubulares OK

A matéria prima empregada para a fabricação dos arames tubula-
res OK constitui-se de uma fita metálica enrolada na forma de uma
bobina e de um pó com formulações específicas, denominado fluxo. A
fita metálica é alimentada continuamente, sendo deformada por role-
tes, fazendo com que sua seção reta tome o formato de uma canaleta
("U") para receber a adição do fluxo através de um silo de alimenta-
ção. Após a adição do fluxo, a fita passa pelos roletes de fechamento,
onde a seção reta toma o formato de um tubo, com o fluxo em seu
interior (veja a Figura 1).
O material da fita não precisa reproduzir exatamente a composi-
ção requerida para o metal de solda, já que os elementos de liga po-
dem ser adicionados ao fluxo do arame tubular conforme a conveni-
ência. Quando o teor total de elementos de liga for alto, entretanto,
restrições de espaço no tubo podem obrigar ao uso de uma fita liga-
da.
A fabricação de arames tubulares requer controles precisos. Co-
mo o metal de solda é uma combinação da fita metálica e dos com-
ponentes do fluxo, ambos devem ser cuidadosamente verificados
quanto às dimensões e à composição química antes do início da fa-
bricação.
Como o espaço no interior do arame tubular é limitado, a granu-
lometria dos componentes do fluxo torna-se muito importante, de tal
modo que as partículas de pó se acomodem entre si. Os ingredientes

4

ARAMES TUBULARES OK

do fluxo devem ser bem misturados para evitar segregação dos com-
ponentes antes da fabricação.

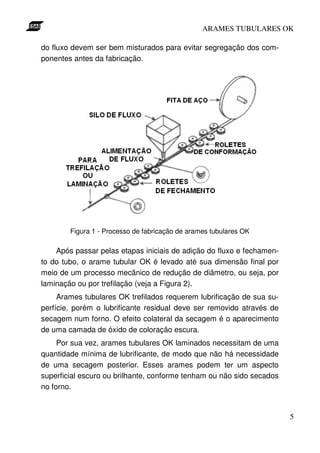

Figura 1 - Processo de fabricação de arames tubulares OK

Após passar pelas etapas iniciais de adição do fluxo e fechamen-
to do tubo, o arame tubular OK é levado até sua dimensão final por
meio de um processo mecânico de redução de diâmetro, ou seja, por
laminação ou por trefilação (veja a Figura 2).
Arames tubulares OK trefilados requerem lubrificação de sua su-
perfície, porém o lubrificante residual deve ser removido através de
secagem num forno. O efeito colateral da secagem é o aparecimento
de uma camada de óxido de coloração escura.
Por sua vez, arames tubulares OK laminados necessitam de uma
quantidade mínima de lubrificante, de modo que não há necessidade
de uma secagem posterior. Esses arames podem ter um aspecto
superficial escuro ou brilhante, conforme tenham ou não sido secados
no forno.

5

ARAMES TUBULARES OK

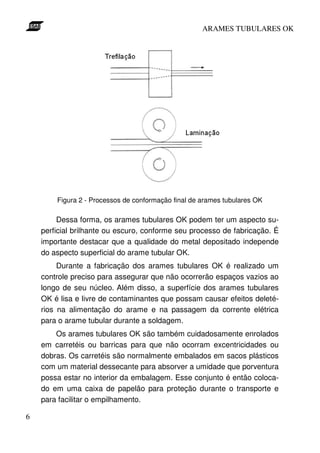

Figura 2 - Processos de conformação final de arames tubulares OK

Dessa forma, os arames tubulares OK podem ter um aspecto su-
perficial brilhante ou escuro, conforme seu processo de fabricação. É
importante destacar que a qualidade do metal depositado independe
do aspecto superficial do arame tubular OK.
Durante a fabricação dos arames tubulares OK é realizado um
controle preciso para assegurar que não ocorrerão espaços vazios ao
longo de seu núcleo. Além disso, a superfície dos arames tubulares
OK é lisa e livre de contaminantes que possam causar efeitos deleté-
rios na alimentação do arame e na passagem da corrente elétrica
para o arame tubular durante a soldagem.
Os arames tubulares OK são também cuidadosamente enrolados
em carretéis ou barricas para que não ocorram excentricidades ou
dobras. Os carretéis são normalmente embalados em sacos plásticos
com um material dessecante para absorver a umidade que porventura
possa estar no interior da embalagem. Esse conjunto é então coloca-
do em uma caixa de papelão para proteção durante o transporte e
para facilitar o empilhamento.

6

ARAMES TUBULARES OK

Seções transversais dos arames
tubulares OK

Fechamento de topo

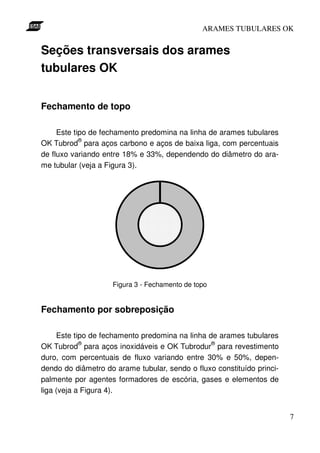

Este tipo de fechamento predomina na linha de arames tubulares
®
OK Tubrod para aços carbono e aços de baixa liga, com percentuais
de fluxo variando entre 18% e 33%, dependendo do diâmetro do ara-
me tubular (veja a Figura 3).

Figura 3 - Fechamento de topo

Fechamento por sobreposição

Este tipo de fechamento predomina na linha de arames tubulares
® ®
OK Tubrod para aços inoxidáveis e OK Tubrodur para revestimento
duro, com percentuais de fluxo variando entre 30% e 50%, depen-
dendo do diâmetro do arame tubular, sendo o fluxo constituído princi-
palmente por agentes formadores de escória, gases e elementos de
liga (veja a Figura 4).

7

ARAMES TUBULARES OK

A parede mais fina da fita de metal tem a vantagem de apresen-
tar densidades de corrente maiores e portanto maiores taxas de
deposição.

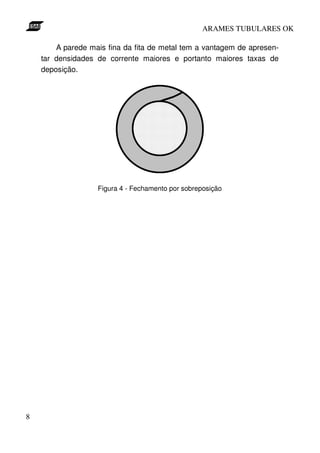

Figura 4 - Fechamento por sobreposição

8

ARAMES TUBULARES OK

Capítulo 2

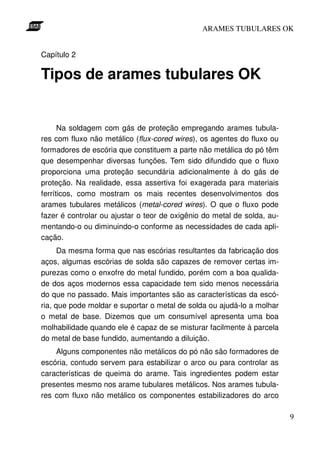

Tipos de arames tubulares OK

Na soldagem com gás de proteção empregando arames tubula-
res com fluxo não metálico (flux-cored wires), os agentes do fluxo ou
formadores de escória que constituem a parte não metálica do pó têm
que desempenhar diversas funções. Tem sido difundido que o fluxo
proporciona uma proteção secundária adicionalmente à do gás de
proteção. Na realidade, essa assertiva foi exagerada para materiais
ferríticos, como mostram os mais recentes desenvolvimentos dos
arames tubulares metálicos (metal-cored wires). O que o fluxo pode
fazer é controlar ou ajustar o teor de oxigênio do metal de solda, au-
mentando-o ou diminuindo-o conforme as necessidades de cada apli-
cação.
Da mesma forma que nas escórias resultantes da fabricação dos
aços, algumas escórias de solda são capazes de remover certas im-
purezas como o enxofre do metal fundido, porém com a boa qualida-
de dos aços modernos essa capacidade tem sido menos necessária
do que no passado. Mais importantes são as características da escó-
ria, que pode moldar e suportar o metal de solda ou ajudá-lo a molhar
o metal de base. Dizemos que um consumível apresenta uma boa
molhabilidade quando ele é capaz de se misturar facilmente à parcela
do metal de base fundido, aumentando a diluição.
Alguns componentes não metálicos do pó não são formadores de
escória, contudo servem para estabilizar o arco ou para controlar as
características de queima do arame. Tais ingredientes podem estar
presentes mesmo nos arame tubulares metálicos. Nos arames tubula-
res com fluxo não metálico os componentes estabilizadores do arco

9

ARAMES TUBULARES OK

devem ser selecionados de tal modo que os resíduos remanescentes
não prejudiquem a formação da escória.

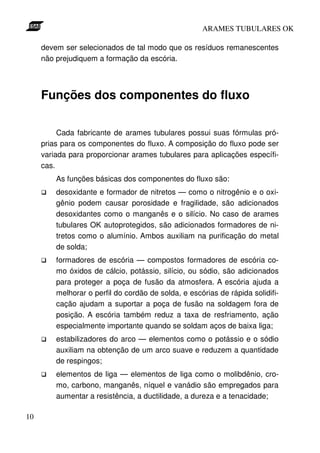

Funções dos componentes do fluxo

Cada fabricante de arames tubulares possui suas fórmulas pró-
prias para os componentes do fluxo. A composição do fluxo pode ser
variada para proporcionar arames tubulares para aplicações específi-
cas.
As funções básicas dos componentes do fluxo são:
desoxidante e formador de nitretos — como o nitrogênio e o oxi-
gênio podem causar porosidade e fragilidade, são adicionados
desoxidantes como o manganês e o silício. No caso de arames
tubulares OK autoprotegidos, são adicionados formadores de ni-
tretos como o alumínio. Ambos auxiliam na purificação do metal
de solda;
formadores de escória — compostos formadores de escória co-
mo óxidos de cálcio, potássio, silício, ou sódio, são adicionados
para proteger a poça de fusão da atmosfera. A escória ajuda a
melhorar o perfil do cordão de solda, e escórias de rápida solidifi-
cação ajudam a suportar a poça de fusão na soldagem fora de
posição. A escória também reduz a taxa de resfriamento, ação
especialmente importante quando se soldam aços de baixa liga;
estabilizadores do arco — elementos como o potássio e o sódio
auxiliam na obtenção de um arco suave e reduzem a quantidade
de respingos;
elementos de liga — elementos de liga como o molibdênio, cro-
mo, carbono, manganês, níquel e vanádio são empregados para
aumentar a resistência, a ductilidade, a dureza e a tenacidade;

10

ARAMES TUBULARES OK

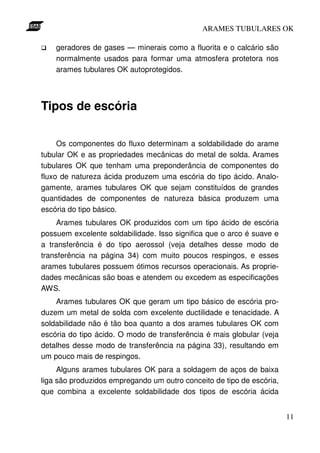

geradores de gases — minerais como a fluorita e o calcário são
normalmente usados para formar uma atmosfera protetora nos
arames tubulares OK autoprotegidos.

Tipos de escória

Os componentes do fluxo determinam a soldabilidade do arame
tubular OK e as propriedades mecânicas do metal de solda. Arames
tubulares OK que tenham uma preponderância de componentes do
fluxo de natureza ácida produzem uma escória do tipo ácido. Analo-
gamente, arames tubulares OK que sejam constituídos de grandes
quantidades de componentes de natureza básica produzem uma
escória do tipo básico.
Arames tubulares OK produzidos com um tipo ácido de escória
possuem excelente soldabilidade. Isso significa que o arco é suave e
a transferência é do tipo aerossol (veja detalhes desse modo de
transferência na página 34) com muito poucos respingos, e esses
arames tubulares possuem ótimos recursos operacionais. As proprie-
dades mecânicas são boas e atendem ou excedem as especificações
AWS.
Arames tubulares OK que geram um tipo básico de escória pro-
duzem um metal de solda com excelente ductilidade e tenacidade. A
soldabilidade não é tão boa quanto a dos arames tubulares OK com
escória do tipo ácido. O modo de transferência é mais globular (veja
detalhes desse modo de transferência na página 33), resultando em
um pouco mais de respingos.
Alguns arames tubulares OK para a soldagem de aços de baixa
liga são produzidos empregando um outro conceito de tipo de escória,
que combina a excelente soldabilidade dos tipos de escória ácida

11

ARAMES TUBULARES OK

com as excepcionais propriedades mecânicas dos tipos de escória
básica.

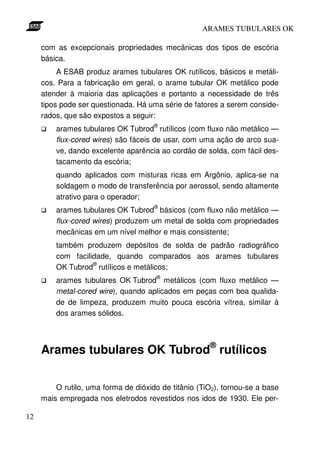

A ESAB produz arames tubulares OK rutílicos, básicos e metáli-
cos. Para a fabricação em geral, o arame tubular OK metálico pode
atender à maioria das aplicações e portanto a necessidade de três
tipos pode ser questionada. Há uma série de fatores a serem conside-
rados, que são expostos a seguir:
®
arames tubulares OK Tubrod rutílicos (com fluxo não metálico —
flux-cored wires) são fáceis de usar, com uma ação de arco sua-
ve, dando excelente aparência ao cordão de solda, com fácil des-
tacamento da escória;
quando aplicados com misturas ricas em Argônio, aplica-se na
soldagem o modo de transferência por aerossol, sendo altamente
atrativo para o operador;
®
arames tubulares OK Tubrod básicos (com fluxo não metálico —
flux-cored wires) produzem um metal de solda com propriedades
mecânicas em um nível melhor e mais consistente;
também produzem depósitos de solda de padrão radiográfico
com facilidade, quando comparados aos arames tubulares
®
OK Tubrod rutílicos e metálicos;
®
arames tubulares OK Tubrod metálicos (com fluxo metálico —
metal-cored wire), quando aplicados em peças com boa qualida-
de de limpeza, produzem muito pouca escória vítrea, similar à
dos arames sólidos.

Arames tubulares OK Tubrod® rutílicos

O rutilo, uma forma de dióxido de titânio (TiO2), tornou-se a base
mais empregada nos eletrodos revestidos nos idos de 1930. Ele per-

12

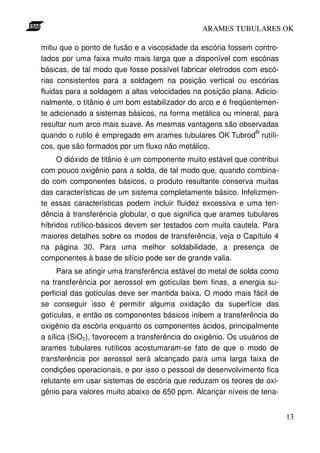

ARAMES TUBULARES OK

mitiu que o ponto de fusão e a viscosidade da escória fossem contro-
lados por uma faixa muito mais larga que a disponível com escórias
básicas, de tal modo que fosse possível fabricar eletrodos com escó-
rias consistentes para a soldagem na posição vertical ou escórias
fluidas para a soldagem a altas velocidades na posição plana. Adicio-
nalmente, o titânio é um bom estabilizador do arco e é freqüentemen-
te adicionado a sistemas básicos, na forma metálica ou mineral, para
resultar num arco mais suave. As mesmas vantagens são observadas
®
quando o rutilo é empregado em arames tubulares OK Tubrod rutíli-
cos, que são formados por um fluxo não metálico.
O dióxido de titânio é um componente muito estável que contribui
com pouco oxigênio para a solda, de tal modo que, quando combina-
do com componentes básicos, o produto resultante conserva muitas
das características de um sistema completamente básico. Infelizmen-
te essas características podem incluir fluidez excessiva e uma ten-
dência à transferência globular, o que significa que arames tubulares
híbridos rutílico-básicos devem ser testados com muita cautela. Para
maiores detalhes sobre os modos de transferência, veja o Capítulo 4
na página 30. Para uma melhor soldabilidade, a presença de
componentes à base de silício pode ser de grande valia.
Para se atingir uma transferência estável do metal de solda como
na transferência por aerossol em gotículas bem finas, a energia su-
perficial das gotículas deve ser mantida baixa. O modo mais fácil de
se conseguir isso é permitir alguma oxidação da superfície das
gotículas, e então os componentes básicos inibem a transferência do
oxigênio da escória enquanto os componentes ácidos, principalmente
a sílica (SiO2), favorecem a transferência do oxigênio. Os usuários de
arames tubulares rutílicos acostumaram-se fato de que o modo de
transferência por aerossol será alcançado para uma larga faixa de
condições operacionais, e por isso o pessoal de desenvolvimento fica
relutante em usar sistemas de escória que reduzam os teores de oxi-
gênio para valores muito abaixo de 650 ppm. Alcançar níveis de tena-

13

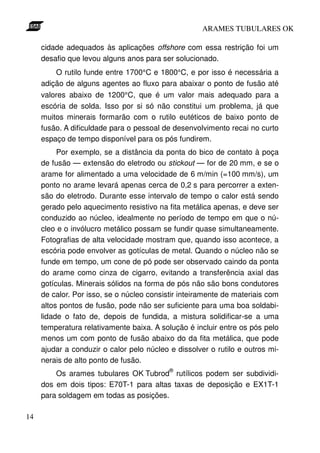

ARAMES TUBULARES OK

cidade adequados às aplicações offshore com essa restrição foi um
desafio que levou alguns anos para ser solucionado.
O rutilo funde entre 1700°C e 1800°C, e por isso é necessária a
adição de alguns agentes ao fluxo para abaixar o ponto de fusão até
valores abaixo de 1200°C, que é um valor mais adequado para a
escória de solda. Isso por si só não constitui um problema, já que
muitos minerais formarão com o rutilo eutéticos de baixo ponto de
fusão. A dificuldade para o pessoal de desenvolvimento recai no curto
espaço de tempo disponível para os pós fundirem.
Por exemplo, se a distância da ponta do bico de contato à poça
de fusão — extensão do eletrodo ou stickout — for de 20 mm, e se o
arame for alimentado a uma velocidade de 6 m/min (=100 mm/s), um
ponto no arame levará apenas cerca de 0,2 s para percorrer a exten-
são do eletrodo. Durante esse intervalo de tempo o calor está sendo
gerado pelo aquecimento resistivo na fita metálica apenas, e deve ser
conduzido ao núcleo, idealmente no período de tempo em que o nú-
cleo e o invólucro metálico possam se fundir quase simultaneamente.
Fotografias de alta velocidade mostram que, quando isso acontece, a
escória pode envolver as gotículas de metal. Quando o núcleo não se
funde em tempo, um cone de pó pode ser observado caindo da ponta
do arame como cinza de cigarro, evitando a transferência axial das
gotículas. Minerais sólidos na forma de pós não são bons condutores
de calor. Por isso, se o núcleo consistir inteiramente de materiais com
altos pontos de fusão, pode não ser suficiente para uma boa soldabi-
lidade o fato de, depois de fundida, a mistura solidificar-se a uma
temperatura relativamente baixa. A solução é incluir entre os pós pelo
menos um com ponto de fusão abaixo do da fita metálica, que pode
ajudar a conduzir o calor pelo núcleo e dissolver o rutilo e outros mi-
nerais de alto ponto de fusão.
®
Os arames tubulares OK Tubrod rutílicos podem ser subdividi-
dos em dois tipos: E70T-1 para altas taxas de deposição e EX1T-1
para soldagem em todas as posições.

14

ARAMES TUBULARES OK

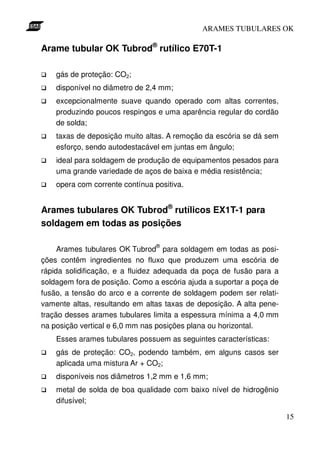

Arame tubular OK Tubrod® rutílico E70T-1

gás de proteção: CO2;
disponível no diâmetro de 2,4 mm;
excepcionalmente suave quando operado com altas correntes,
produzindo poucos respingos e uma aparência regular do cordão
de solda;
taxas de deposição muito altas. A remoção da escória se dá sem
esforço, sendo autodestacável em juntas em ângulo;
ideal para soldagem de produção de equipamentos pesados para
uma grande variedade de aços de baixa e média resistência;
opera com corrente contínua positiva.

Arames tubulares OK Tubrod® rutílicos EX1T-1 para
soldagem em todas as posições

®
Arames tubulares OK Tubrod para soldagem em todas as posi-
ções contêm ingredientes no fluxo que produzem uma escória de
rápida solidificação, e a fluidez adequada da poça de fusão para a
soldagem fora de posição. Como a escória ajuda a suportar a poça de
fusão, a tensão do arco e a corrente de soldagem podem ser relati-
vamente altas, resultando em altas taxas de deposição. A alta pene-
tração desses arames tubulares limita a espessura mínima a 4,0 mm
na posição vertical e 6,0 mm nas posições plana ou horizontal.
Esses arames tubulares possuem as seguintes características:
gás de proteção: CO2, podendo também, em alguns casos ser
aplicada uma mistura Ar + CO2;
disponíveis nos diâmetros 1,2 mm e 1,6 mm;
metal de solda de boa qualidade com baixo nível de hidrogênio
difusível;

15

ARAMES TUBULARES OK

cordão de solda com aparência regular e suave, com um mínimo
de respingos;
excelente remoção de escória;
modo de transferência por aerossol em qualquer posição com
altas taxas de deposição;
capacidade de ser operado com um ajuste de corrente em qual-
quer posição, se requerido;
ideal para juntas de topo com abertura na raiz e com o auxílio de

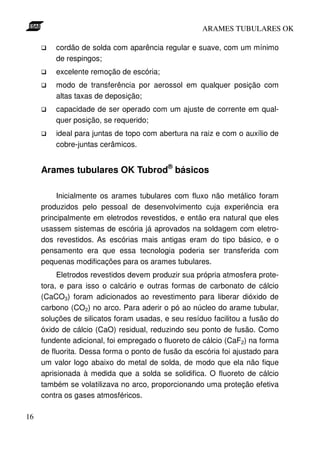

cobre-juntas cerâmicos.

Arames tubulares OK Tubrod® básicos

Inicialmente os arames tubulares com fluxo não metálico foram
produzidos pelo pessoal de desenvolvimento cuja experiência era
principalmente em eletrodos revestidos, e então era natural que eles
usassem sistemas de escória já aprovados na soldagem com eletro-
dos revestidos. As escórias mais antigas eram do tipo básico, e o
pensamento era que essa tecnologia poderia ser transferida com
pequenas modificações para os arames tubulares.
Eletrodos revestidos devem produzir sua própria atmosfera prote-
tora, e para isso o calcário e outras formas de carbonato de cálcio
(CaCO3) foram adicionados ao revestimento para liberar dióxido de
carbono (CO2) no arco. Para aderir o pó ao núcleo do arame tubular,
soluções de silicatos foram usadas, e seu resíduo facilitou a fusão do
óxido de cálcio (CaO) residual, reduzindo seu ponto de fusão. Como
fundente adicional, foi empregado o fluoreto de cálcio (CaF2) na forma
de fluorita. Dessa forma o ponto de fusão da escória foi ajustado para
um valor logo abaixo do metal de solda, de modo que ela não fique
aprisionada à medida que a solda se solidifica. O fluoreto de cálcio
também se volatilizava no arco, proporcionando uma proteção efetiva
contra os gases atmosféricos.

16

ARAMES TUBULARES OK

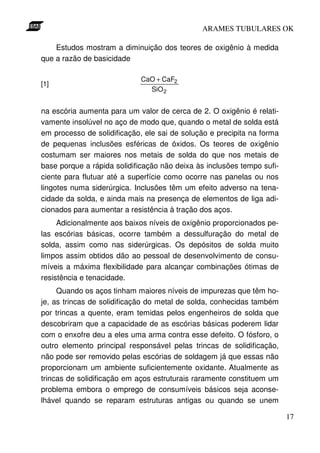

Estudos mostram a diminuição dos teores de oxigênio à medida
que a razão de basicidade

CaO + CaF2
[1]
SiO 2

na escória aumenta para um valor de cerca de 2. O oxigênio é relati-
vamente insolúvel no aço de modo que, quando o metal de solda está
em processo de solidificação, ele sai de solução e precipita na forma
de pequenas inclusões esféricas de óxidos. Os teores de oxigênio
costumam ser maiores nos metais de solda do que nos metais de
base porque a rápida solidificação não deixa às inclusões tempo sufi-
ciente para flutuar até a superfície como ocorre nas panelas ou nos
lingotes numa siderúrgica. Inclusões têm um efeito adverso na tena-
cidade da solda, e ainda mais na presença de elementos de liga adi-
cionados para aumentar a resistência à tração dos aços.
Adicionalmente aos baixos níveis de oxigênio proporcionados pe-
las escórias básicas, ocorre também a dessulfuração do metal de
solda, assim como nas siderúrgicas. Os depósitos de solda muito
limpos assim obtidos dão ao pessoal de desenvolvimento de consu-
míveis a máxima flexibilidade para alcançar combinações ótimas de
resistência e tenacidade.
Quando os aços tinham maiores níveis de impurezas que têm ho-
je, as trincas de solidificação do metal de solda, conhecidas também
por trincas a quente, eram temidas pelos engenheiros de solda que
descobriram que a capacidade de as escórias básicas poderem lidar
com o enxofre deu a eles uma arma contra esse defeito. O fósforo, o
outro elemento principal responsável pelas trincas de solidificação,
não pode ser removido pelas escórias de soldagem já que essas não
proporcionam um ambiente suficientemente oxidante. Atualmente as
trincas de solidificação em aços estruturais raramente constituem um
problema embora o emprego de consumíveis básicos seja aconse-
lhável quando se reparam estruturas antigas ou quando se unem

17

ARAMES TUBULARES OK

aços que não foram projetados tendo a soldabilidade como o principal
objetivo.

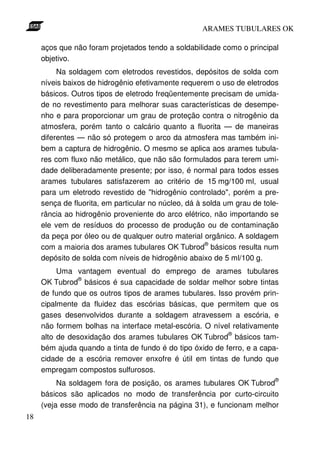

Na soldagem com eletrodos revestidos, depósitos de solda com
níveis baixos de hidrogênio efetivamente requerem o uso de eletrodos
básicos. Outros tipos de eletrodo freqüentemente precisam de umida-
de no revestimento para melhorar suas características de desempe-
nho e para proporcionar um grau de proteção contra o nitrogênio da
atmosfera, porém tanto o calcário quanto a fluorita — de maneiras
diferentes — não só protegem o arco da atmosfera mas também ini-
bem a captura de hidrogênio. O mesmo se aplica aos arames tubula-
res com fluxo não metálico, que não são formulados para terem umi-
dade deliberadamente presente; por isso, é normal para todos esses
arames tubulares satisfazerem ao critério de 15 mg/100 ml, usual
para um eletrodo revestido de "hidrogênio controlado", porém a pre-
sença de fluorita, em particular no núcleo, dá à solda um grau de tole-
rância ao hidrogênio proveniente do arco elétrico, não importando se
ele vem de resíduos do processo de produção ou de contaminação
da peça por óleo ou de qualquer outro material orgânico. A soldagem
®
com a maioria dos arames tubulares OK Tubrod básicos resulta num
depósito de solda com níveis de hidrogênio abaixo de 5 ml/100 g.
Uma vantagem eventual do emprego de arames tubulares
®
OK Tubrod básicos é sua capacidade de soldar melhor sobre tintas
de fundo que os outros tipos de arames tubulares. Isso provém prin-
cipalmente da fluidez das escórias básicas, que permitem que os
gases desenvolvidos durante a soldagem atravessem a escória, e
não formem bolhas na interface metal-escória. O nível relativamente
®
alto de desoxidação dos arames tubulares OK Tubrod básicos tam-
bém ajuda quando a tinta de fundo é do tipo óxido de ferro, e a capa-
cidade de a escória remover enxofre é útil em tintas de fundo que
empregam compostos sulfurosos.
®
Na soldagem fora de posição, os arames tubulares OK Tubrod
básicos são aplicados no modo de transferência por curto-circuito
(veja esse modo de transferência na página 31), e funcionam melhor
18

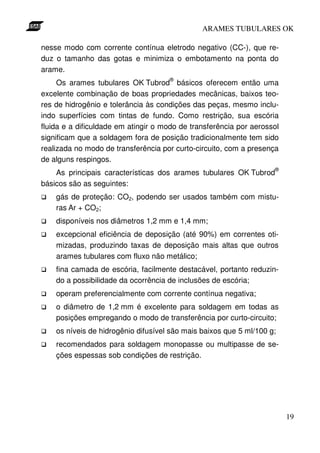

ARAMES TUBULARES OK

nesse modo com corrente contínua eletrodo negativo (CC-), que re-
duz o tamanho das gotas e minimiza o embotamento na ponta do
arame.
®
Os arames tubulares OK Tubrod básicos oferecem então uma
excelente combinação de boas propriedades mecânicas, baixos teo-
res de hidrogênio e tolerância às condições das peças, mesmo inclu-
indo superfícies com tintas de fundo. Como restrição, sua escória
fluida e a dificuldade em atingir o modo de transferência por aerossol
significam que a soldagem fora de posição tradicionalmente tem sido
realizada no modo de transferência por curto-circuito, com a presença
de alguns respingos.
®
As principais características dos arames tubulares OK Tubrod
básicos são as seguintes:
gás de proteção: CO2, podendo ser usados também com mistu-
ras Ar + CO2;
disponíveis nos diâmetros 1,2 mm e 1,4 mm;
excepcional eficiência de deposição (até 90%) em correntes oti-
mizadas, produzindo taxas de deposição mais altas que outros
arames tubulares com fluxo não metálico;
fina camada de escória, facilmente destacável, portanto reduzin-
do a possibilidade da ocorrência de inclusões de escória;
operam preferencialmente com corrente contínua negativa;
o diâmetro de 1,2 mm é excelente para soldagem em todas as
posições empregando o modo de transferência por curto-circuito;
os níveis de hidrogênio difusível são mais baixos que 5 ml/100 g;
recomendados para soldagem monopasse ou multipasse de se-
ções espessas sob condições de restrição.

19

ARAMES TUBULARES OK

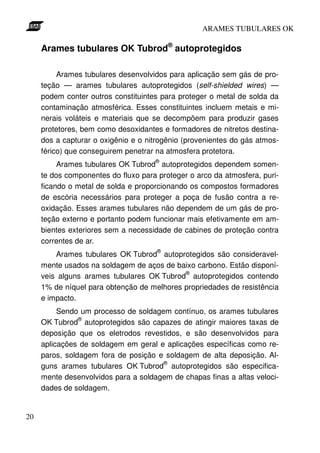

Arames tubulares OK Tubrod® autoprotegidos

Arames tubulares desenvolvidos para aplicação sem gás de pro-
teção — arames tubulares autoprotegidos (self-shielded wires) —
podem conter outros constituintes para proteger o metal de solda da
contaminação atmosférica. Esses constituintes incluem metais e mi-
nerais voláteis e materiais que se decompõem para produzir gases
protetores, bem como desoxidantes e formadores de nitretos destina-
dos a capturar o oxigênio e o nitrogênio (provenientes do gás atmos-
férico) que conseguirem penetrar na atmosfera protetora.
®
Arames tubulares OK Tubrod autoprotegidos dependem somen-
te dos componentes do fluxo para proteger o arco da atmosfera, puri-
ficando o metal de solda e proporcionando os compostos formadores
de escória necessários para proteger a poça de fusão contra a re-
oxidação. Esses arames tubulares não dependem de um gás de pro-
teção externo e portanto podem funcionar mais efetivamente em am-
bientes exteriores sem a necessidade de cabines de proteção contra
correntes de ar.
®
Arames tubulares OK Tubrod autoprotegidos são consideravel-
mente usados na soldagem de aços de baixo carbono. Estão disponí-
®
veis alguns arames tubulares OK Tubrod autoprotegidos contendo
1% de níquel para obtenção de melhores propriedades de resistência
e impacto.
Sendo um processo de soldagem contínuo, os arames tubulares
®
OK Tubrod autoprotegidos são capazes de atingir maiores taxas de
deposição que os eletrodos revestidos, e são desenvolvidos para
aplicações de soldagem em geral e aplicações específicas como re-
paros, soldagem fora de posição e soldagem de alta deposição. Al-
®
guns arames tubulares OK Tubrod autoprotegidos são especifica-
mente desenvolvidos para a soldagem de chapas finas a altas veloci-
dades de soldagem.

20

ARAMES TUBULARES OK

®

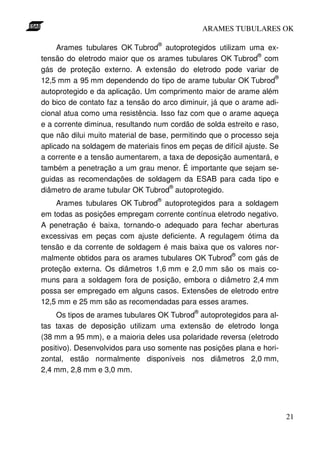

Arames tubulares OK Tubrod autoprotegidos utilizam uma ex-
®
tensão do eletrodo maior que os arames tubulares OK Tubrod com
gás de proteção externo. A extensão do eletrodo pode variar de
®
12,5 mm a 95 mm dependendo do tipo de arame tubular OK Tubrod
autoprotegido e da aplicação. Um comprimento maior de arame além
do bico de contato faz a tensão do arco diminuir, já que o arame adi-
cional atua como uma resistência. Isso faz com que o arame aqueça
e a corrente diminua, resultando num cordão de solda estreito e raso,
que não dilui muito material de base, permitindo que o processo seja
aplicado na soldagem de materiais finos em peças de difícil ajuste. Se
a corrente e a tensão aumentarem, a taxa de deposição aumentará, e
também a penetração a um grau menor. É importante que sejam se-
guidas as recomendações de soldagem da ESAB para cada tipo e
®
diâmetro de arame tubular OK Tubrod autoprotegido.
®
Arames tubulares OK Tubrod autoprotegidos para a soldagem
em todas as posições empregam corrente contínua eletrodo negativo.
A penetração é baixa, tornando-o adequado para fechar aberturas
excessivas em peças com ajuste deficiente. A regulagem ótima da
tensão e da corrente de soldagem é mais baixa que os valores nor-
®
malmente obtidos para os arames tubulares OK Tubrod com gás de
proteção externa. Os diâmetros 1,6 mm e 2,0 mm são os mais co-
muns para a soldagem fora de posição, embora o diâmetro 2,4 mm
possa ser empregado em alguns casos. Extensões de eletrodo entre
12,5 mm e 25 mm são as recomendadas para esses arames.
®
Os tipos de arames tubulares OK Tubrod autoprotegidos para al-
tas taxas de deposição utilizam uma extensão de eletrodo longa
(38 mm a 95 mm), e a maioria deles usa polaridade reversa (eletrodo
positivo). Desenvolvidos para uso somente nas posições plana e hori-
zontal, estão normalmente disponíveis nos diâmetros 2,0 mm,
2,4 mm, 2,8 mm e 3,0 mm.

21

ARAMES TUBULARES OK

®

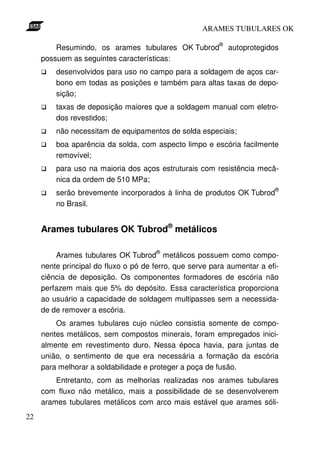

Resumindo, os arames tubulares OK Tubrod autoprotegidos
possuem as seguintes características:
desenvolvidos para uso no campo para a soldagem de aços car-
bono em todas as posições e também para altas taxas de depo-
sição;
taxas de deposição maiores que a soldagem manual com eletro-
dos revestidos;
não necessitam de equipamentos de solda especiais;
boa aparência da solda, com aspecto limpo e escória facilmente
removível;
para uso na maioria dos aços estruturais com resistência mecâ-
nica da ordem de 510 MPa;
®
serão brevemente incorporados à linha de produtos OK Tubrod
no Brasil.

Arames tubulares OK Tubrod® metálicos

®
Arames tubulares OK Tubrod metálicos possuem como compo-
nente principal do fluxo o pó de ferro, que serve para aumentar a efi-
ciência de deposição. Os componentes formadores de escória não
perfazem mais que 5% do depósito. Essa característica proporciona
ao usuário a capacidade de soldagem multipasses sem a necessida-
de de remover a escória.
Os arames tubulares cujo núcleo consistia somente de compo-
nentes metálicos, sem compostos minerais, foram empregados inici-
almente em revestimento duro. Nessa época havia, para juntas de
união, o sentimento de que era necessária a formação da escória
para melhorar a soldabilidade e proteger a poça de fusão.
Entretanto, com as melhorias realizadas nos arames tubulares
com fluxo não metálico, mais a possibilidade de se desenvolverem
arames tubulares metálicos com arco mais estável que arames sóli-
22

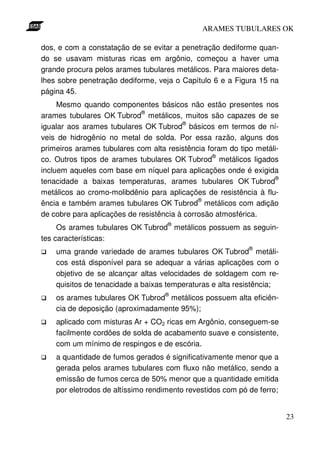

ARAMES TUBULARES OK

dos, e com a constatação de se evitar a penetração dediforme quan-
do se usavam misturas ricas em argônio, começou a haver uma
grande procura pelos arames tubulares metálicos. Para maiores deta-
lhes sobre penetração dediforme, veja o Capítulo 6 e a Figura 15 na
página 45.
Mesmo quando componentes básicos não estão presentes nos
®
arames tubulares OK Tubrod metálicos, muitos são capazes de se
®
igualar aos arames tubulares OK Tubrod básicos em termos de ní-
veis de hidrogênio no metal de solda. Por essa razão, alguns dos
primeiros arames tubulares com alta resistência foram do tipo metáli-
®
co. Outros tipos de arames tubulares OK Tubrod metálicos ligados
incluem aqueles com base em níquel para aplicações onde é exigida
®
tenacidade a baixas temperaturas, arames tubulares OK Tubrod
metálicos ao cromo-molibdênio para aplicações de resistência à flu-
®
ência e também arames tubulares OK Tubrod metálicos com adição
de cobre para aplicações de resistência à corrosão atmosférica.
®
Os arames tubulares OK Tubrod metálicos possuem as seguin-
tes características:
®
uma grande variedade de arames tubulares OK Tubrod metáli-
cos está disponível para se adequar a várias aplicações com o
objetivo de se alcançar altas velocidades de soldagem com re-
quisitos de tenacidade a baixas temperaturas e alta resistência;
®
os arames tubulares OK Tubrod metálicos possuem alta eficiên-
cia de deposição (aproximadamente 95%);
aplicado com misturas Ar + CO2 ricas em Argônio, conseguem-se
facilmente cordões de solda de acabamento suave e consistente,
com um mínimo de respingos e de escória.
a quantidade de fumos gerados é significativamente menor que a
gerada pelos arames tubulares com fluxo não metálico, sendo a
emissão de fumos cerca de 50% menor que a quantidade emitida
por eletrodos de altíssimo rendimento revestidos com pó de ferro;

23

ARAMES TUBULARES OK

pode-se conseguir uma economia de até 30% em soldas de filete
monopasse através de uma profunda penetração, que aumenta a
espessura da garganta efetiva, com uma redução corresponden-
te na dimensão da perna de até 20%;
uma economia adicional pode ser conseguida pela redução da
quantidade de metal de solda depositado por meio de menores
ângulos de chanfro;
®
todos os arames tubulares OK Tubrod metálicos produzem um
metal de solda de baixo hidrogênio difusível, tipicamente menor
que 4 ml/100 g;
®
arames tubulares OK Tubrod metálicos apresentam a vantagem
de satisfazer à maioria das aplicações na vertical descendente
com um único ajuste de corrente. A única variação necessária é
na velocidade de soldagem, que determinará o volume do mate-
rial de solda depositado.

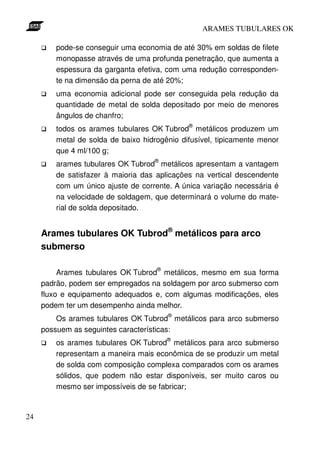

Arames tubulares OK Tubrod® metálicos para arco
submerso

®
Arames tubulares OK Tubrod metálicos, mesmo em sua forma
padrão, podem ser empregados na soldagem por arco submerso com
fluxo e equipamento adequados e, com algumas modificações, eles
podem ter um desempenho ainda melhor.
®
Os arames tubulares OK Tubrod metálicos para arco submerso
possuem as seguintes características:
®
os arames tubulares OK Tubrod metálicos para arco submerso
representam a maneira mais econômica de se produzir um metal
de solda com composição complexa comparados com os arames
sólidos, que podem não estar disponíveis, ser muito caros ou
mesmo ser impossíveis de se fabricar;

24

ARAMES TUBULARES OK

®

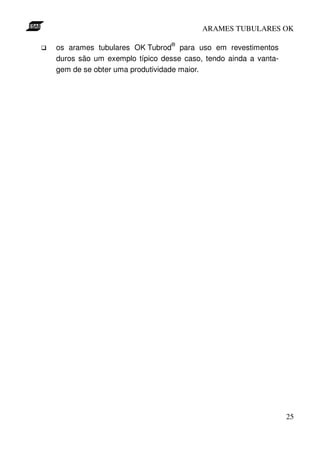

os arames tubulares OK Tubrod para uso em revestimentos
duros são um exemplo típico desse caso, tendo ainda a vanta-
gem de se obter uma produtividade maior.

25

ARAMES TUBULARES OK

Capítulo 3

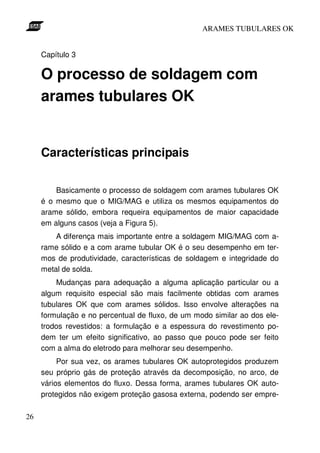

O processo de soldagem com
arames tubulares OK

Características principais

Basicamente o processo de soldagem com arames tubulares OK
é o mesmo que o MIG/MAG e utiliza os mesmos equipamentos do
arame sólido, embora requeira equipamentos de maior capacidade
em alguns casos (veja a Figura 5).
A diferença mais importante entre a soldagem MIG/MAG com a-
rame sólido e a com arame tubular OK é o seu desempenho em ter-
mos de produtividade, características de soldagem e integridade do
metal de solda.
Mudanças para adequação a alguma aplicação particular ou a
algum requisito especial são mais facilmente obtidas com arames
tubulares OK que com arames sólidos. Isso envolve alterações na
formulação e no percentual de fluxo, de um modo similar ao dos ele-
trodos revestidos: a formulação e a espessura do revestimento po-
dem ter um efeito significativo, ao passo que pouco pode ser feito
com a alma do eletrodo para melhorar seu desempenho.
Por sua vez, os arames tubulares OK autoprotegidos produzem
seu próprio gás de proteção através da decomposição, no arco, de
vários elementos do fluxo. Dessa forma, arames tubulares OK auto-
protegidos não exigem proteção gasosa externa, podendo ser empre-

26

ARAMES TUBULARES OK

gados sob ventos moderados com perturbações mínimas da atmosfe-
ra protetora em torno do arco (veja a Figura 6).

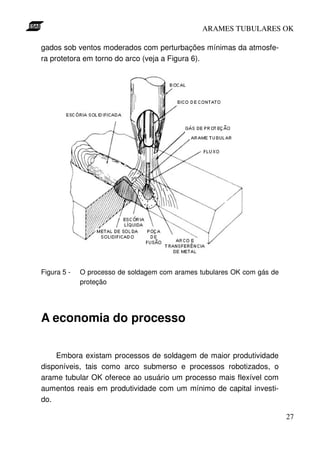

Figura 5 - O processo de soldagem com arames tubulares OK com gás de
proteção

A economia do processo

Embora existam processos de soldagem de maior produtividade
disponíveis, tais como arco submerso e processos robotizados, o
arame tubular OK oferece ao usuário um processo mais flexível com
aumentos reais em produtividade com um mínimo de capital investi-
do.

27

ARAMES TUBULARES OK

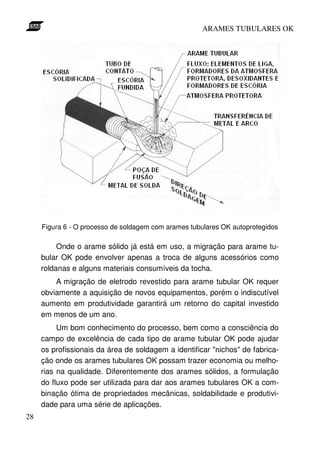

Figura 6 - O processo de soldagem com arames tubulares OK autoprotegidos

Onde o arame sólido já está em uso, a migração para arame tu-
bular OK pode envolver apenas a troca de alguns acessórios como
roldanas e alguns materiais consumíveis da tocha.
A migração de eletrodo revestido para arame tubular OK requer
obviamente a aquisição de novos equipamentos, porém o indiscutível
aumento em produtividade garantirá um retorno do capital investido
em menos de um ano.
Um bom conhecimento do processo, bem como a consciência do
campo de excelência de cada tipo de arame tubular OK pode ajudar
os profissionais da área de soldagem a identificar "nichos" de fabrica-
ção onde os arames tubulares OK possam trazer economia ou melho-
rias na qualidade. Diferentemente dos arames sólidos, a formulação
do fluxo pode ser utilizada para dar aos arames tubulares OK a com-
binação ótima de propriedades mecânicas, soldabilidade e produtivi-
dade para uma série de aplicações.
28

ARAMES TUBULARES OK

O maior preço dos consumíveis é geralmente compensado por
uma economia muito maior no processo de soldagem como um todo.
A qualidade e a produtividade dos arames tubulares OK garantem
essa economia global.

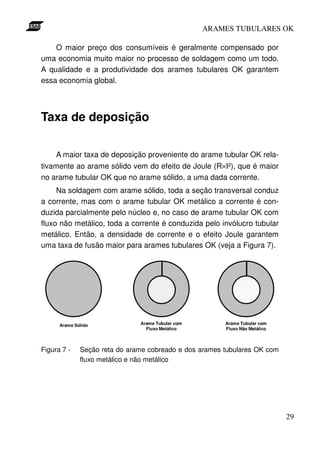

Taxa de deposição

A maior taxa de deposição proveniente do arame tubular OK rela-
tivamente ao arame sólido vem do efeito de Joule (R×I²), que é maior
no arame tubular OK que no arame sólido, a uma dada corrente.
Na soldagem com arame sólido, toda a seção transversal conduz
a corrente, mas com o arame tubular OK metálico a corrente é con-
duzida parcialmente pelo núcleo e, no caso de arame tubular OK com
fluxo não metálico, toda a corrente é conduzida pelo invólucro tubular
metálico. Então, a densidade de corrente e o efeito Joule garantem
uma taxa de fusão maior para arames tubulares OK (veja a Figura 7).

Arame Sólido Arame Tubular com Arame Tubular com
Fluxo Metálico Fluxo Não Metálico

Figura 7 - Seção reta do arame cobreado e dos arames tubulares OK com
fluxo metálico e não metálico

29

ARAMES TUBULARES OK

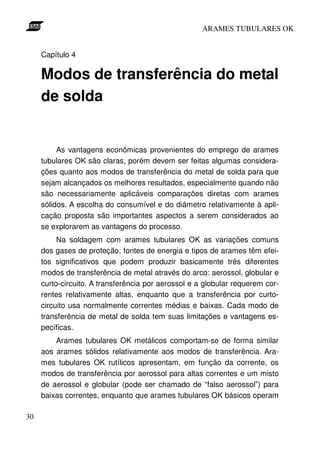

Capítulo 4

Modos de transferência do metal
de solda

As vantagens econômicas provenientes do emprego de arames
tubulares OK são claras, porém devem ser feitas algumas considera-
ções quanto aos modos de transferência do metal de solda para que
sejam alcançados os melhores resultados, especialmente quando não
são necessariamente aplicáveis comparações diretas com arames
sólidos. A escolha do consumível e do diâmetro relativamente à apli-
cação proposta são importantes aspectos a serem considerados ao
se explorarem as vantagens do processo.
Na soldagem com arames tubulares OK as variações comuns
dos gases de proteção, fontes de energia e tipos de arames têm efei-
tos significativos que podem produzir basicamente três diferentes
modos de transferência de metal através do arco: aerossol, globular e
curto-circuito. A transferência por aerossol e a globular requerem cor-
rentes relativamente altas, enquanto que a transferência por curto-
circuito usa normalmente correntes médias e baixas. Cada modo de
transferência de metal de solda tem suas limitações e vantagens es-
pecíficas.
Arames tubulares OK metálicos comportam-se de forma similar
aos arames sólidos relativamente aos modos de transferência. Ara-
mes tubulares OK rutílicos apresentam, em função da corrente, os
modos de transferência por aerossol para altas correntes e um misto
de aerossol e globular (pode ser chamado de “falso aerossol”) para
baixas correntes, enquanto que arames tubulares OK básicos operam

30

ARAMES TUBULARES OK

normalmente com transferência globular a correntes elevadas e curto-
circuito para correntes mais baixas.

Modo de transferência por curto-circuito

Quando se usam fontes de tensão constante, o modo de transferên-
cia por curto-circuito ocorrerá somente para correntes geralmente
abaixo de 200 A, embora esse valor possa variar em função do diâ-
metro do arame e dos parâmetros escolhidos. Esse modo de transfe-
rência funciona através de uma série de curtos-circuitos onde o ara-
me realmente toca a poça de fusão e, conseqüentemente, a corrente
aumenta e funde a ponta do arame (veja a Figura 8).

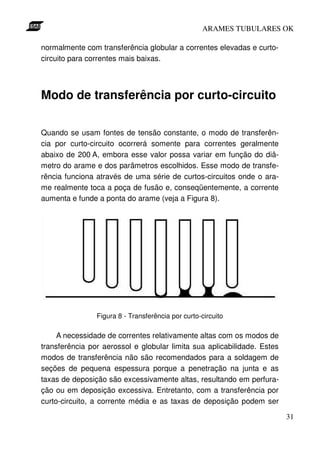

Figura 8 - Transferência por curto-circuito

A necessidade de correntes relativamente altas com os modos de
transferência por aerossol e globular limita sua aplicabilidade. Estes
modos de transferência não são recomendados para a soldagem de
seções de pequena espessura porque a penetração na junta e as
taxas de deposição são excessivamente altas, resultando em perfura-
ção ou em deposição excessiva. Entretanto, com a transferência por
curto-circuito, a corrente média e as taxas de deposição podem ser

31

ARAMES TUBULARES OK

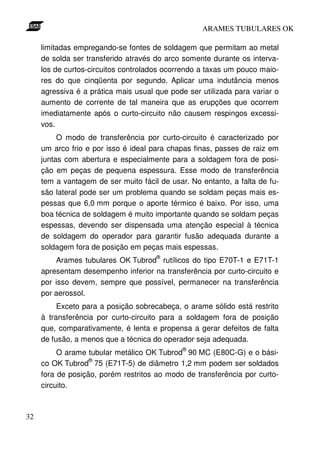

limitadas empregando-se fontes de soldagem que permitam ao metal
de solda ser transferido através do arco somente durante os interva-
los de curtos-circuitos controlados ocorrendo a taxas um pouco maio-
res do que cinqüenta por segundo. Aplicar uma indutância menos
agressiva é a prática mais usual que pode ser utilizada para variar o
aumento de corrente de tal maneira que as erupções que ocorrem
imediatamente após o curto-circuito não causem respingos excessi-
vos.
O modo de transferência por curto-circuito é caracterizado por
um arco frio e por isso é ideal para chapas finas, passes de raiz em
juntas com abertura e especialmente para a soldagem fora de posi-
ção em peças de pequena espessura. Esse modo de transferência
tem a vantagem de ser muito fácil de usar. No entanto, a falta de fu-
são lateral pode ser um problema quando se soldam peças mais es-
pessas que 6,0 mm porque o aporte térmico é baixo. Por isso, uma
boa técnica de soldagem é muito importante quando se soldam peças
espessas, devendo ser dispensada uma atenção especial à técnica
de soldagem do operador para garantir fusão adequada durante a
soldagem fora de posição em peças mais espessas.
®
Arames tubulares OK Tubrod rutílicos do tipo E70T-1 e E71T-1
apresentam desempenho inferior na transferência por curto-circuito e
por isso devem, sempre que possível, permanecer na transferência
por aerossol.
Exceto para a posição sobrecabeça, o arame sólido está restrito
à transferência por curto-circuito para a soldagem fora de posição
que, comparativamente, é lenta e propensa a gerar defeitos de falta
de fusão, a menos que a técnica do operador seja adequada.
®
O arame tubular metálico OK Tubrod 90 MC (E80C-G) e o bási-
®
co OK Tubrod 75 (E71T-5) de diâmetro 1,2 mm podem ser soldados
fora de posição, porém restritos ao modo de transferência por curto-
circuito.

32

ARAMES TUBULARES OK

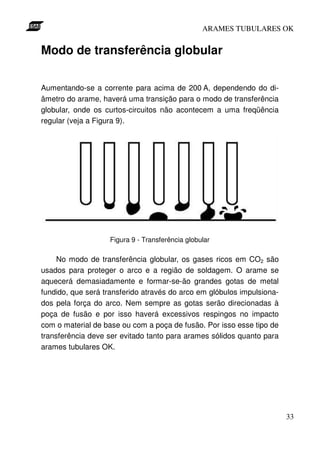

Modo de transferência globular

Aumentando-se a corrente para acima de 200 A, dependendo do di-
âmetro do arame, haverá uma transição para o modo de transferência
globular, onde os curtos-circuitos não acontecem a uma freqüência
regular (veja a Figura 9).

Figura 9 - Transferência globular

No modo de transferência globular, os gases ricos em CO2 são
usados para proteger o arco e a região de soldagem. O arame se
aquecerá demasiadamente e formar-se-ão grandes gotas de metal
fundido, que será transferido através do arco em glóbulos impulsiona-
dos pela força do arco. Nem sempre as gotas serão direcionadas à
poça de fusão e por isso haverá excessivos respingos no impacto
com o material de base ou com a poça de fusão. Por isso esse tipo de
transferência deve ser evitado tanto para arames sólidos quanto para
arames tubulares OK.

33

ARAMES TUBULARES OK

Modo de transferência por aerossol

O modo de transferência por aerossol é estabelecido quando é man-
tido um comprimento constante do arco, de modo que gotas extre-
mamente finas sejam projetadas através do arco em queda livre.

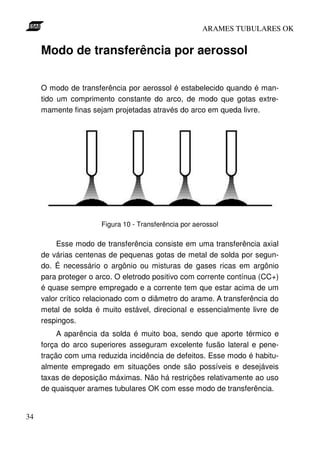

Figura 10 - Transferência por aerossol

Esse modo de transferência consiste em uma transferência axial
de várias centenas de pequenas gotas de metal de solda por segun-
do. É necessário o argônio ou misturas de gases ricas em argônio
para proteger o arco. O eletrodo positivo com corrente contínua (CC+)
é quase sempre empregado e a corrente tem que estar acima de um
valor crítico relacionado com o diâmetro do arame. A transferência do
metal de solda é muito estável, direcional e essencialmente livre de
respingos.
A aparência da solda é muito boa, sendo que aporte térmico e
força do arco superiores asseguram excelente fusão lateral e pene-
tração com uma reduzida incidência de defeitos. Esse modo é habitu-
almente empregado em situações onde são possíveis e desejáveis
taxas de deposição máximas. Não há restrições relativamente ao uso
de quaisquer arames tubulares OK com esse modo de transferência.

34

ARAMES TUBULARES OK

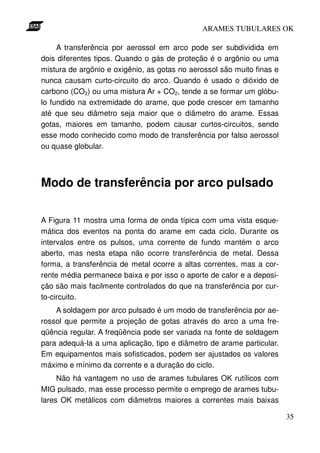

A transferência por aerossol em arco pode ser subdividida em
dois diferentes tipos. Quando o gás de proteção é o argônio ou uma
mistura de argônio e oxigênio, as gotas no aerossol são muito finas e
nunca causam curto-circuito do arco. Quando é usado o dióxido de
carbono (CO2) ou uma mistura Ar + CO2, tende a se formar um glóbu-
lo fundido na extremidade do arame, que pode crescer em tamanho
até que seu diâmetro seja maior que o diâmetro do arame. Essas
gotas, maiores em tamanho, podem causar curtos-circuitos, sendo
esse modo conhecido como modo de transferência por falso aerossol
ou quase globular.

Modo de transferência por arco pulsado

A Figura 11 mostra uma forma de onda típica com uma vista esque-
mática dos eventos na ponta do arame em cada ciclo. Durante os
intervalos entre os pulsos, uma corrente de fundo mantém o arco
aberto, mas nesta etapa não ocorre transferência de metal. Dessa
forma, a transferência de metal ocorre a altas correntes, mas a cor-
rente média permanece baixa e por isso o aporte de calor e a deposi-
ção são mais facilmente controlados do que na transferência por cur-
to-circuito.
A soldagem por arco pulsado é um modo de transferência por ae-
rossol que permite a projeção de gotas através do arco a uma fre-
qüência regular. A freqüência pode ser variada na fonte de soldagem
para adequá-la a uma aplicação, tipo e diâmetro de arame particular.
Em equipamentos mais sofisticados, podem ser ajustados os valores
máximo e mínimo da corrente e a duração do ciclo.
Não há vantagem no uso de arames tubulares OK rutílicos com
MIG pulsado, mas esse processo permite o emprego de arames tubu-
lares OK metálicos com diâmetros maiores a correntes mais baixas

35

ARAMES TUBULARES OK

que no caso de equipamentos convencionais. Os maiores benefícios
são encontrados na aplicação de arames sólidos e, particularmente,
em aços inoxidáveis e alumínio.

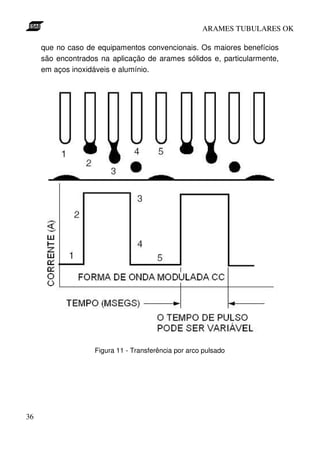

Figura 11 - Transferência por arco pulsado

36

ARAMES TUBULARES OK

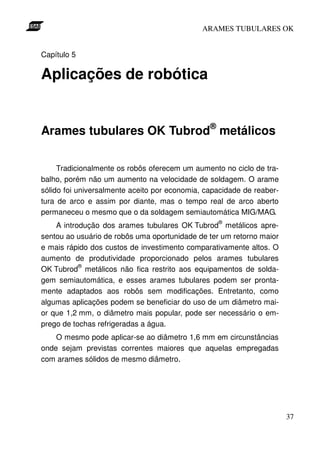

Capítulo 5

Aplicações de robótica


Tradicionalmente os robôs oferecem um aumento no ciclo de tra-
balho, porém não um aumento na velocidade de soldagem. O arame
sólido foi universalmente aceito por economia, capacidade de reaber-
tura de arco e assim por diante, mas o tempo real de arco aberto
permaneceu o mesmo que o da soldagem semiautomática MIG/MAG.
®
A introdução dos arames tubulares OK Tubrod metálicos apre-
sentou ao usuário de robôs uma oportunidade de ter um retorno maior
e mais rápido dos custos de investimento comparativamente altos. O
aumento de produtividade proporcionado pelos arames tubulares
®
OK Tubrod metálicos não fica restrito aos equipamentos de solda-
gem semiautomática, e esses arames tubulares podem ser pronta-
mente adaptados aos robôs sem modificações. Entretanto, como
algumas aplicações podem se beneficiar do uso de um diâmetro mai-
or que 1,2 mm, o diâmetro mais popular, pode ser necessário o em-
prego de tochas refrigeradas a água.
O mesmo pode aplicar-se ao diâmetro 1,6 mm em circunstâncias
onde sejam previstas correntes maiores que aquelas empregadas
com arames sólidos de mesmo diâmetro.

37

ARAMES TUBULARES OK

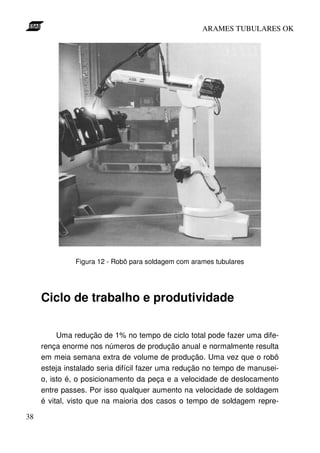

Figura 12 - Robô para soldagem com arames tubulares

Ciclo de trabalho e produtividade

Uma redução de 1% no tempo de ciclo total pode fazer uma dife-
rença enorme nos números de produção anual e normalmente resulta
em meia semana extra de volume de produção. Uma vez que o robô
esteja instalado seria difícil fazer uma redução no tempo de manusei-
o, isto é, o posicionamento da peça e a velocidade de deslocamento
entre passes. Por isso qualquer aumento na velocidade de soldagem
é vital, visto que na maioria dos casos o tempo de soldagem repre-

38

ARAMES TUBULARES OK

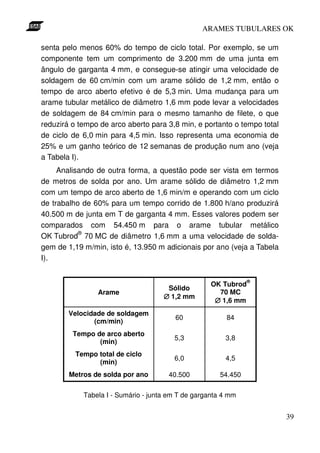

senta pelo menos 60% do tempo de ciclo total. Por exemplo, se um
componente tem um comprimento de 3.200 mm de uma junta em
ângulo de garganta 4 mm, e consegue-se atingir uma velocidade de
soldagem de 60 cm/min com um arame sólido de 1,2 mm, então o
tempo de arco aberto efetivo é de 5,3 min. Uma mudança para um
arame tubular metálico de diâmetro 1,6 mm pode levar a velocidades
de soldagem de 84 cm/min para o mesmo tamanho de filete, o que
reduzirá o tempo de arco aberto para 3,8 min, e portanto o tempo total
de ciclo de 6,0 min para 4,5 min. Isso representa uma economia de
25% e um ganho teórico de 12 semanas de produção num ano (veja
a Tabela I).
Analisando de outra forma, a questão pode ser vista em termos
de metros de solda por ano. Um arame sólido de diâmetro 1,2 mm
com um tempo de arco aberto de 1,6 min/m e operando com um ciclo
de trabalho de 60% para um tempo corrido de 1.800 h/ano produzirá
40.500 m de junta em T de garganta 4 mm. Esses valores podem ser
comparados com 54.450 m para o arame tubular metálico
®
OK Tubrod 70 MC de diâmetro 1,6 mm a uma velocidade de solda-
gem de 1,19 m/min, isto é, 13.950 m adicionais por ano (veja a Tabela
I).

®
OK Tubrod
Sólido
Arame 70 MC
∅ 1,2 mm
∅ 1,6 mm
Velocidade de soldagem
60 84
(cm/min)
Tempo de arco aberto
5,3 3,8
(min)
Tempo total de ciclo
6,0 4,5
(min)
Metros de solda por ano 40.500 54.450

Tabela I - Sumário - junta em T de garganta 4 mm

39

ARAMES TUBULARES OK

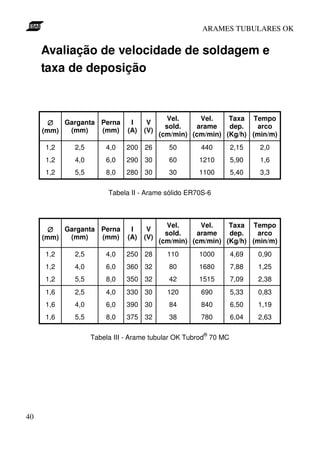

Avaliação de velocidade de soldagem e
taxa de deposição

Vel. Vel. Taxa Tempo
∅ Garganta Perna I V
sold. arame dep. arco
(mm) (mm) (mm) (A) (V)
(cm/min) (cm/min) (Kg/h) (min/m)
1,2 2,5 4,0 200 26 50 440 2,15 2,0
1,2 4,0 6,0 290 30 60 1210 5,90 1,6
1,2 5,5 8,0 280 30 30 1100 5,40 3,3

Tabela II - Arame sólido ER70S-6

Vel. Vel. Taxa Tempo
∅ Garganta Perna I V
sold. arame dep. arco
(mm) (mm) (mm) (A) (V)
(cm/min) (cm/min) (Kg/h) (min/m)
1,2 2,5 4,0 250 28 110 1000 4,69 0,90
1,2 4,0 6,0 360 32 80 1680 7,88 1,25
1,2 5,5 8,0 350 32 42 1515 7,09 2,38
1,6 2,5 4,0 330 30 120 690 5,33 0,83
1,6 4,0 6,0 390 30 84 840 6,50 1,19
1,6 5,5 8,0 375 32 38 780 6,04 2,63

®
Tabela III - Arame tubular OK Tubrod 70 MC

40

ARAMES TUBULARES OK

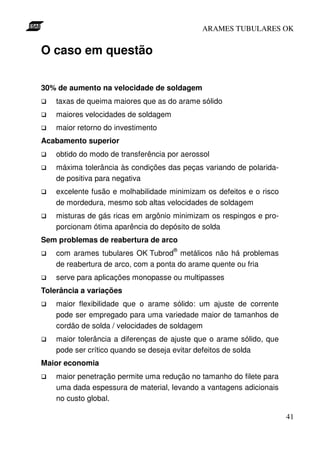

O caso em questão

30% de aumento na velocidade de soldagem
taxas de queima maiores que as do arame sólido
maiores velocidades de soldagem
maior retorno do investimento
Acabamento superior
obtido do modo de transferência por aerossol
máxima tolerância às condições das peças variando de polarida-
de positiva para negativa
excelente fusão e molhabilidade minimizam os defeitos e o risco
de mordedura, mesmo sob altas velocidades de soldagem
misturas de gás ricas em argônio minimizam os respingos e pro-
porcionam ótima aparência do depósito de solda
Sem problemas de reabertura de arco
®
com arames tubulares OK Tubrod metálicos não há problemas
de reabertura de arco, com a ponta do arame quente ou fria
serve para aplicações monopasse ou multipasses
Tolerância a variações
maior flexibilidade que o arame sólido: um ajuste de corrente
pode ser empregado para uma variedade maior de tamanhos de
cordão de solda / velocidades de soldagem
maior tolerância a diferenças de ajuste que o arame sólido, que
pode ser crítico quando se deseja evitar defeitos de solda
Maior economia
maior penetração permite uma redução no tamanho do filete para
uma dada espessura de material, levando a vantagens adicionais
no custo global.

41

ARAMES TUBULARES OK

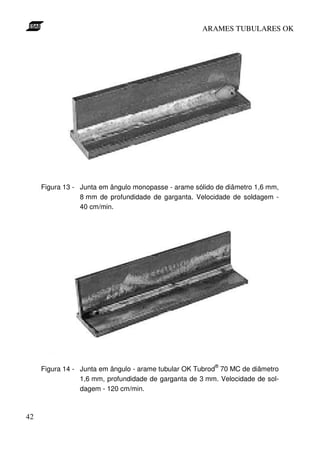

Figura 13 - Junta em ângulo monopasse - arame sólido de diâmetro 1,6 mm,
8 mm de profundidade de garganta. Velocidade de soldagem -
40 cm/min.

®
Figura 14 - Junta em ângulo - arame tubular OK Tubrod 70 MC de diâmetro
1,6 mm, profundidade de garganta de 3 mm. Velocidade de sol-
dagem - 120 cm/min.

42

ARAMES TUBULARES OK

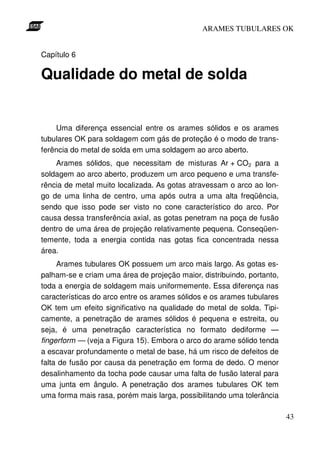

Capítulo 6

Qualidade do metal de solda

Uma diferença essencial entre os arames sólidos e os arames
tubulares OK para soldagem com gás de proteção é o modo de trans-
ferência do metal de solda em uma soldagem ao arco aberto.
Arames sólidos, que necessitam de misturas Ar + CO2 para a
soldagem ao arco aberto, produzem um arco pequeno e uma transfe-
rência de metal muito localizada. As gotas atravessam o arco ao lon-
go de uma linha de centro, uma após outra a uma alta freqüência,
sendo que isso pode ser visto no cone característico do arco. Por
causa dessa transferência axial, as gotas penetram na poça de fusão
dentro de uma área de projeção relativamente pequena. Conseqüen-
temente, toda a energia contida nas gotas fica concentrada nessa
área.
Arames tubulares OK possuem um arco mais largo. As gotas es-
palham-se e criam uma área de projeção maior, distribuindo, portanto,
toda a energia de soldagem mais uniformemente. Essa diferença nas
características do arco entre os arames sólidos e os arames tubulares
OK tem um efeito significativo na qualidade do metal de solda. Tipi-
camente, a penetração de arames sólidos é pequena e estreita, ou
seja, é uma penetração característica no formato dediforme —
fingerform — (veja a Figura 15). Embora o arco do arame sólido tenda
a escavar profundamente o metal de base, há um risco de defeitos de
falta de fusão por causa da penetração em forma de dedo. O menor
desalinhamento da tocha pode causar uma falta de fusão lateral para
uma junta em ângulo. A penetração dos arames tubulares OK tem
uma forma mais rasa, porém mais larga, possibilitando uma tolerância

43

ARAMES TUBULARES OK

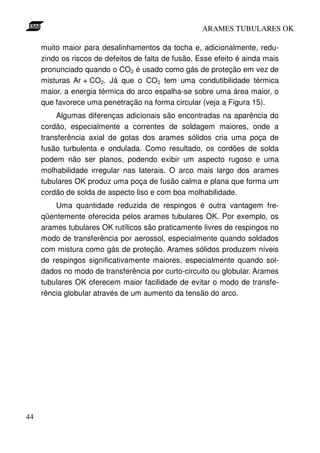

muito maior para desalinhamentos da tocha e, adicionalmente, redu-
zindo os riscos de defeitos de falta de fusão. Esse efeito é ainda mais
pronunciado quando o CO2 é usado como gás de proteção em vez de
misturas Ar + CO2. Já que o CO2 tem uma condutibilidade térmica
maior, a energia térmica do arco espalha-se sobre uma área maior, o
que favorece uma penetração na forma circular (veja a Figura 15).
Algumas diferenças adicionais são encontradas na aparência do
cordão, especialmente a correntes de soldagem maiores, onde a
transferência axial de gotas dos arames sólidos cria uma poça de
fusão turbulenta e ondulada. Como resultado, os cordões de solda
podem não ser planos, podendo exibir um aspecto rugoso e uma
molhabilidade irregular nas laterais. O arco mais largo dos arames
tubulares OK produz uma poça de fusão calma e plana que forma um
cordão de solda de aspecto liso e com boa molhabilidade.
Uma quantidade reduzida de respingos é outra vantagem fre-
qüentemente oferecida pelos arames tubulares OK. Por exemplo, os
arames tubulares OK rutílicos são praticamente livres de respingos no
modo de transferência por aerossol, especialmente quando soldados
com mistura como gás de proteção. Arames sólidos produzem níveis
de respingos significativamente maiores, especialmente quando sol-
dados no modo de transferência por curto-circuito ou globular. Arames
tubulares OK oferecem maior facilidade de evitar o modo de transfe-
rência globular através de um aumento da tensão do arco.

44

ARAMES TUBULARES OK

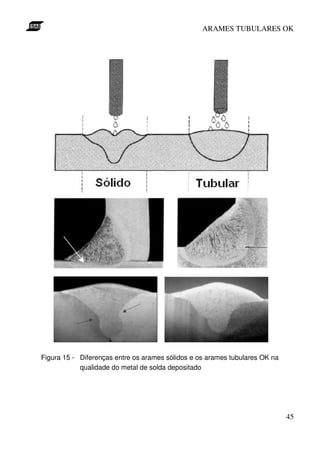

Figura 15 - Diferenças entre os arames sólidos e os arames tubulares OK na
qualidade do metal de solda depositado

45

ARAMES TUBULARES OK

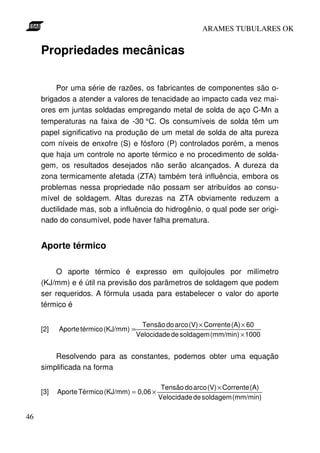

Propriedades mecânicas

Por uma série de razões, os fabricantes de componentes são o-
brigados a atender a valores de tenacidade ao impacto cada vez mai-
ores em juntas soldadas empregando metal de solda de aço C-Mn a
temperaturas na faixa de -30 °C. Os consumíveis de solda têm um
papel significativo na produção de um metal de solda de alta pureza
com níveis de enxofre (S) e fósforo (P) controlados porém, a menos
que haja um controle no aporte térmico e no procedimento de solda-
gem, os resultados desejados não serão alcançados. A dureza da
zona termicamente afetada (ZTA) também terá influência, embora os
problemas nessa propriedade não possam ser atribuídos ao consu-
mível de soldagem. Altas durezas na ZTA obviamente reduzem a
ductilidade mas, sob a influência do hidrogênio, o qual pode ser origi-
nado do consumível, pode haver falha prematura.

Aporte térmico

O aporte térmico é expresso em quilojoules por milímetro
(KJ/mm) e é útil na previsão dos parâmetros de soldagem que podem
ser requeridos. A fórmula usada para estabelecer o valor do aporte
térmico é

Tensão do arco (V) × Corrente (A) × 60
[2] Aporte térmico (KJ/mm) =
Velocidade de soldagem (mm/min) × 1000

Resolvendo para as constantes, podemos obter uma equação
simplificada na forma

Tensão do arco (V) × Corrente (A)
[3] Aporte Térmico (KJ/mm) = 0,06 ×
Velocidade de soldagem (mm/min)

46

ARAMES TUBULARES OK

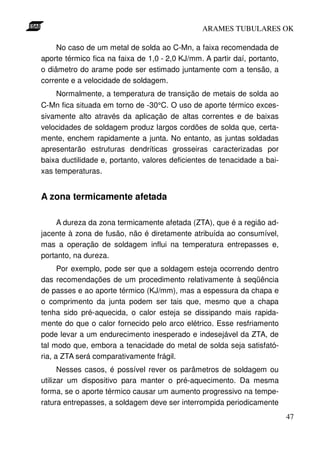

No caso de um metal de solda ao C-Mn, a faixa recomendada de
aporte térmico fica na faixa de 1,0 - 2,0 KJ/mm. A partir daí, portanto,
o diâmetro do arame pode ser estimado juntamente com a tensão, a
corrente e a velocidade de soldagem.
Normalmente, a temperatura de transição de metais de solda ao
C-Mn fica situada em torno de -30°C. O uso de aporte térmico exces-
sivamente alto através da aplicação de altas correntes e de baixas
velocidades de soldagem produz largos cordões de solda que, certa-
mente, enchem rapidamente a junta. No entanto, as juntas soldadas
apresentarão estruturas dendríticas grosseiras caracterizadas por
baixa ductilidade e, portanto, valores deficientes de tenacidade a bai-
xas temperaturas.

A zona termicamente afetada

A dureza da zona termicamente afetada (ZTA), que é a região ad-
jacente à zona de fusão, não é diretamente atribuída ao consumível,
mas a operação de soldagem influi na temperatura entrepasses e,
portanto, na dureza.
Por exemplo, pode ser que a soldagem esteja ocorrendo dentro
das recomendações de um procedimento relativamente à seqüência
de passes e ao aporte térmico (KJ/mm), mas a espessura da chapa e
o comprimento da junta podem ser tais que, mesmo que a chapa
tenha sido pré-aquecida, o calor esteja se dissipando mais rapida-
mente do que o calor fornecido pelo arco elétrico. Esse resfriamento
pode levar a um endurecimento inesperado e indesejável da ZTA, de
tal modo que, embora a tenacidade do metal de solda seja satisfató-
ria, a ZTA será comparativamente frágil.
Nesses casos, é possível rever os parâmetros de soldagem ou
utilizar um dispositivo para manter o pré-aquecimento. Da mesma
forma, se o aporte térmico causar um aumento progressivo na tempe-
ratura entrepasses, a soldagem deve ser interrompida periodicamente
47

ARAMES TUBULARES OK

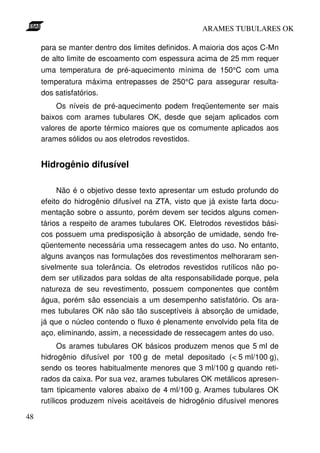

para se manter dentro dos limites definidos. A maioria dos aços C-Mn
de alto limite de escoamento com espessura acima de 25 mm requer
uma temperatura de pré-aquecimento mínima de 150°C com uma
temperatura máxima entrepasses de 250°C para assegurar resulta-
dos satisfatórios.
Os níveis de pré-aquecimento podem freqüentemente ser mais
baixos com arames tubulares OK, desde que sejam aplicados com
valores de aporte térmico maiores que os comumente aplicados aos
arames sólidos ou aos eletrodos revestidos.

Hidrogênio difusível

Não é o objetivo desse texto apresentar um estudo profundo do
efeito do hidrogênio difusível na ZTA, visto que já existe farta docu-
mentação sobre o assunto, porém devem ser tecidos alguns comen-
tários a respeito de arames tubulares OK. Eletrodos revestidos bási-
cos possuem uma predisposição à absorção de umidade, sendo fre-
qüentemente necessária uma ressecagem antes do uso. No entanto,
alguns avanços nas formulações dos revestimentos melhoraram sen-
sivelmente sua tolerância. Os eletrodos revestidos rutílicos não po-
dem ser utilizados para soldas de alta responsabilidade porque, pela
natureza de seu revestimento, possuem componentes que contêm
água, porém são essenciais a um desempenho satisfatório. Os ara-
mes tubulares OK não são tão susceptíveis à absorção de umidade,
já que o núcleo contendo o fluxo é plenamente envolvido pela fita de
aço, eliminando, assim, a necessidade de ressecagem antes do uso.
Os arames tubulares OK básicos produzem menos que 5 ml de
hidrogênio difusível por 100 g de metal depositado (< 5 ml/100 g),
sendo os teores habitualmente menores que 3 ml/100 g quando reti-
rados da caixa. Por sua vez, arames tubulares OK metálicos apresen-
tam tipicamente valores abaixo de 4 ml/100 g. Arames tubulares OK
rutílicos produzem níveis aceitáveis de hidrogênio difusível menores

48

ARAMES TUBULARES OK

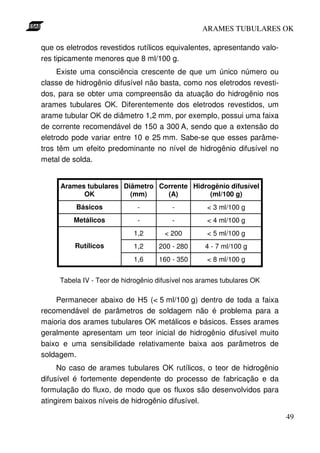

que os eletrodos revestidos rutílicos equivalentes, apresentando valo-
res tipicamente menores que 8 ml/100 g.
Existe uma consciência crescente de que um único número ou
classe de hidrogênio difusível não basta, como nos eletrodos revesti-
dos, para se obter uma compreensão da atuação do hidrogênio nos
arames tubulares OK. Diferentemente dos eletrodos revestidos, um
arame tubular OK de diâmetro 1,2 mm, por exemplo, possui uma faixa
de corrente recomendável de 150 a 300 A, sendo que a extensão do
eletrodo pode variar entre 10 e 25 mm. Sabe-se que esses parâme-
tros têm um efeito predominante no nível de hidrogênio difusível no
metal de solda.

Arames tubulares Diâmetro Corrente Hidrogênio difusível
OK (mm) (A) (ml/100 g)
Básicos - - < 3 ml/100 g
Metálicos - - < 4 ml/100 g
1,2 < 200 < 5 ml/100 g
Rutílicos 1,2 200 - 280 4 - 7 ml/100 g
1,6 160 - 350 < 8 ml/100 g

Tabela IV - Teor de hidrogênio difusível nos arames tubulares OK

Permanecer abaixo de H5 (< 5 ml/100 g) dentro de toda a faixa
recomendável de parâmetros de soldagem não é problema para a
maioria dos arames tubulares OK metálicos e básicos. Esses arames
geralmente apresentam um teor inicial de hidrogênio difusível muito
baixo e uma sensibilidade relativamente baixa aos parâmetros de
soldagem.
No caso de arames tubulares OK rutílicos, o teor de hidrogênio
difusível é fortemente dependente do processo de fabricação e da
formulação do fluxo, de modo que os fluxos são desenvolvidos para
atingirem baixos níveis de hidrogênio difusível.

49

ARAMES TUBULARES OK

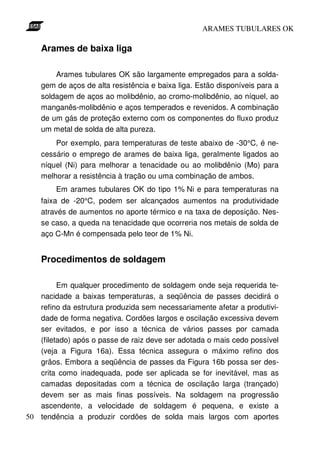

Arames de baixa liga

Arames tubulares OK são largamente empregados para a solda-
gem de aços de alta resistência e baixa liga. Estão disponíveis para a
soldagem de aços ao molibdênio, ao cromo-molibdênio, ao níquel, ao
manganês-molibdênio e aços temperados e revenidos. A combinação
de um gás de proteção externo com os componentes do fluxo produz
um metal de solda de alta pureza.
Por exemplo, para temperaturas de teste abaixo de -30°C, é ne-
cessário o emprego de arames de baixa liga, geralmente ligados ao
níquel (Ni) para melhorar a tenacidade ou ao molibdênio (Mo) para
melhorar a resistência à tração ou uma combinação de ambos.
Em arames tubulares OK do tipo 1% Ni e para temperaturas na
faixa de -20°C, podem ser alcançados aumentos na produtividade
através de aumentos no aporte térmico e na taxa de deposição. Nes-
se caso, a queda na tenacidade que ocorreria nos metais de solda de
aço C-Mn é compensada pelo teor de 1% Ni.

Procedimentos de soldagem

Em qualquer procedimento de soldagem onde seja requerida te-
nacidade a baixas temperaturas, a seqüência de passes decidirá o
refino da estrutura produzida sem necessariamente afetar a produtivi-
dade de forma negativa. Cordões largos e oscilação excessiva devem
ser evitados, e por isso a técnica de vários passes por camada
(filetado) após o passe de raiz deve ser adotada o mais cedo possível
(veja a Figura 16a). Essa técnica assegura o máximo refino dos
grãos. Embora a seqüência de passes da Figura 16b possa ser des-
crita como inadequada, pode ser aplicada se for inevitável, mas as
camadas depositadas com a técnica de oscilação larga (trançado)
devem ser as mais finas possíveis. Na soldagem na progressão
ascendente, a velocidade de soldagem é pequena, e existe a
50 tendência a produzir cordões de solda mais largos com aportes

ARAMES TUBULARES OK

cordões de solda mais largos com aportes térmicos concomitante-
mente maiores que nas outras posições. É particularmente importante
restringir a largura dos cordões (veja a Figura 16c), já que os valores
de impacto atingidos na posição vertical são geralmente mais baixos
que nas posições plana ou horizontal.

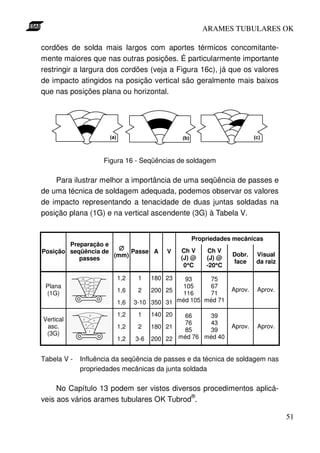

Figura 16 - Seqüências de soldagem

Para ilustrar melhor a importância de uma seqüência de passes e
de uma técnica de soldagem adequada, podemos observar os valores
de impacto representando a tenacidade de duas juntas soldadas na
posição plana (1G) e na vertical ascendente (3G) à Tabela V.

Preparação e
Posição seqüência de ∅ Passe A V Ch V Ch V
(mm) Dobr. Visual
passes (J) @ (J) @
face da raiz
°
0°C °
-20°C

1,2 1 180 23 93 75
Plana 105 67
1,6 2 200 25 Aprov. Aprov.
(1G) 116 71
1,6 3-10 350 31 méd 105 méd 71
1,2 1 140 20 66 39
Vertical
76 43
asc. 1,2 2 180 21 Aprov. Aprov.
85 39
(3G)
1,2 3-6 200 22 méd 76 méd 40

Tabela V - Influência da seqüência de passes e da técnica de soldagem nas
propriedades mecânicas da junta soldada

No Capítulo 13 podem ser vistos diversos procedimentos aplicá-
®
veis aos vários arames tubulares OK Tubrod .

51

ARAMES TUBULARES OK

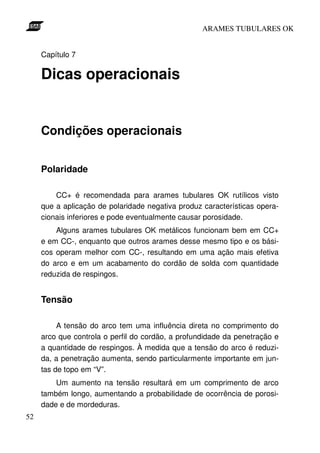

Capítulo 7

Dicas operacionais

Condições operacionais

Polaridade

CC+ é recomendada para arames tubulares OK rutílicos visto
que a aplicação de polaridade negativa produz características opera-
cionais inferiores e pode eventualmente causar porosidade.
Alguns arames tubulares OK metálicos funcionam bem em CC+
e em CC-, enquanto que outros arames desse mesmo tipo e os bási-
cos operam melhor com CC-, resultando em uma ação mais efetiva
do arco e em um acabamento do cordão de solda com quantidade
reduzida de respingos.

Tensão

A tensão do arco tem uma influência direta no comprimento do
arco que controla o perfil do cordão, a profundidade da penetração e
a quantidade de respingos. À medida que a tensão do arco é reduzi-
da, a penetração aumenta, sendo particularmente importante em jun-
tas de topo em “V”.
Um aumento na tensão resultará em um comprimento de arco
também longo, aumentando a probabilidade de ocorrência de porosi-
dade e de mordeduras.
52

ARAMES TUBULARES OK

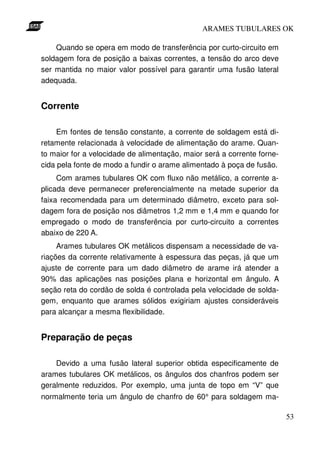

Quando se opera em modo de transferência por curto-circuito em
soldagem fora de posição a baixas correntes, a tensão do arco deve
ser mantida no maior valor possível para garantir uma fusão lateral
adequada.

Corrente

Em fontes de tensão constante, a corrente de soldagem está di-
retamente relacionada à velocidade de alimentação do arame. Quan-
to maior for a velocidade de alimentação, maior será a corrente forne-
cida pela fonte de modo a fundir o arame alimentado à poça de fusão.
Com arames tubulares OK com fluxo não metálico, a corrente a-
plicada deve permanecer preferencialmente na metade superior da
faixa recomendada para um determinado diâmetro, exceto para sol-
dagem fora de posição nos diâmetros 1,2 mm e 1,4 mm e quando for
empregado o modo de transferência por curto-circuito a correntes
abaixo de 220 A.
Arames tubulares OK metálicos dispensam a necessidade de va-
riações da corrente relativamente à espessura das peças, já que um
ajuste de corrente para um dado diâmetro de arame irá atender a
90% das aplicações nas posições plana e horizontal em ângulo. A
seção reta do cordão de solda é controlada pela velocidade de solda-
gem, enquanto que arames sólidos exigiriam ajustes consideráveis
para alcançar a mesma flexibilidade.

Preparação de peças

Devido a uma fusão lateral superior obtida especificamente de
arames tubulares OK metálicos, os ângulos dos chanfros podem ser
geralmente reduzidos. Por exemplo, uma junta de topo em “V” que
normalmente teria um ângulo de chanfro de 60° para soldagem ma-

53

ARAMES TUBULARES OK

nual pode ter uma redução para 45°, reduzindo com isso o desbaste
do metal de base e também a quantidade de metal de solda necessá-
ria para encher a junta (veja a Figura 17).

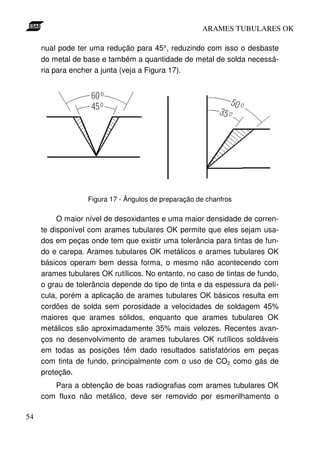

Figura 17 - Ângulos de preparação de chanfros

O maior nível de desoxidantes e uma maior densidade de corren-
te disponível com arames tubulares OK permite que eles sejam usa-
dos em peças onde tem que existir uma tolerância para tintas de fun-
do e carepa. Arames tubulares OK metálicos e arames tubulares OK
básicos operam bem dessa forma, o mesmo não acontecendo com
arames tubulares OK rutílicos. No entanto, no caso de tintas de fundo,
o grau de tolerância depende do tipo de tinta e da espessura da pelí-
cula, porém a aplicação de arames tubulares OK básicos resulta em
cordões de solda sem porosidade a velocidades de soldagem 45%
maiores que arames sólidos, enquanto que arames tubulares OK
metálicos são aproximadamente 35% mais velozes. Recentes avan-
ços no desenvolvimento de arames tubulares OK rutílicos soldáveis
em todas as posições têm dado resultados satisfatórios em peças
com tinta de fundo, principalmente com o uso de CO2 como gás de
proteção.
Para a obtenção de boas radiografias com arames tubulares OK
com fluxo não metálico, deve ser removido por esmerilhamento o

54

ARAMES TUBULARES OK

excesso de carepa e de óxidos, o que também servirá para reduzir a
formação de escória a uma quantidade mínima quando se aplicarem
arames tubulares OK metálicos.
Em juntas em ângulo monopasses, pode ser alcançada uma e-
conomia adicional pela redução na quantidade de metal de solda
requerido. A penetração normalmente maior dos arames tubulares
pode aumentar a profundidade efetiva da garganta e, conseqüente-
mente, permitir uma redução no comprimento da perna em até 20%. A
economia de consumível é considerável, sendo que algumas entida-
des normativas chegam a permitir uma redução de até 50% nas di-
mensões do cordão para juntas em ângulo monopasses, quando pro-
duzido por soldagem automática (veja a Figura 18).

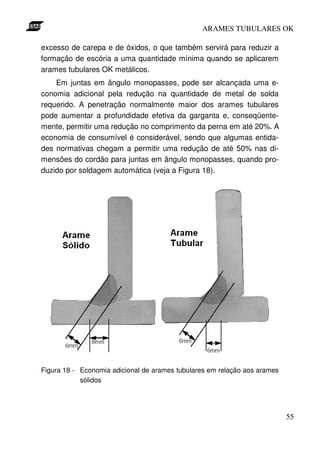

Figura 18 - Economia adicional de arames tubulares em relação aos arames
sólidos

55

ARAMES TUBULARES OK

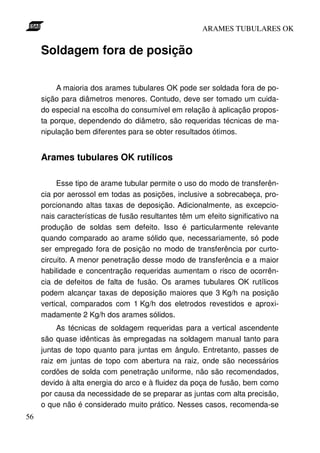

Soldagem fora de posição

A maioria dos arames tubulares OK pode ser soldada fora de po-
sição para diâmetros menores. Contudo, deve ser tomado um cuida-
do especial na escolha do consumível em relação à aplicação propos-
ta porque, dependendo do diâmetro, são requeridas técnicas de ma-
nipulação bem diferentes para se obter resultados ótimos.

Arames tubulares OK rutílicos

Esse tipo de arame tubular permite o uso do modo de transferên-
cia por aerossol em todas as posições, inclusive a sobrecabeça, pro-
porcionando altas taxas de deposição. Adicionalmente, as excepcio-
nais características de fusão resultantes têm um efeito significativo na
produção de soldas sem defeito. Isso é particularmente relevante
quando comparado ao arame sólido que, necessariamente, só pode
ser empregado fora de posição no modo de transferência por curto-
circuito. A menor penetração desse modo de transferência e a maior
habilidade e concentração requeridas aumentam o risco de ocorrên-
cia de defeitos de falta de fusão. Os arames tubulares OK rutílicos
podem alcançar taxas de deposição maiores que 3 Kg/h na posição
vertical, comparados com 1 Kg/h dos eletrodos revestidos e aproxi-
madamente 2 Kg/h dos arames sólidos.
As técnicas de soldagem requeridas para a vertical ascendente
são quase idênticas às empregadas na soldagem manual tanto para
juntas de topo quanto para juntas em ângulo. Entretanto, passes de
raiz em juntas de topo com abertura na raiz, onde são necessários
cordões de solda com penetração uniforme, não são recomendados,
devido à alta energia do arco e à fluidez da poça de fusão, bem como
por causa da necessidade de se preparar as juntas com alta precisão,
o que não é considerado muito prático. Nesses casos, recomenda-se
56

ARAMES TUBULARES OK

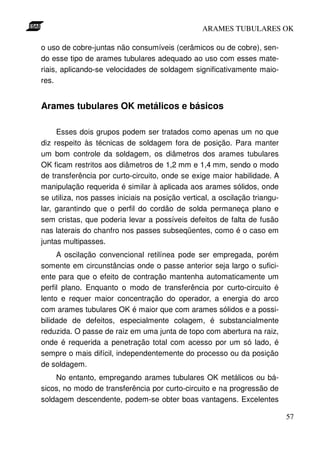

o uso de cobre-juntas não consumíveis (cerâmicos ou de cobre), sen-
do esse tipo de arames tubulares adequado ao uso com esses mate-
riais, aplicando-se velocidades de soldagem significativamente maio-
res.

Arames tubulares OK metálicos e básicos

Esses dois grupos podem ser tratados como apenas um no que
diz respeito às técnicas de soldagem fora de posição. Para manter
um bom controle da soldagem, os diâmetros dos arames tubulares
OK ficam restritos aos diâmetros de 1,2 mm e 1,4 mm, sendo o modo
de transferência por curto-circuito, onde se exige maior habilidade. A
manipulação requerida é similar à aplicada aos arames sólidos, onde
se utiliza, nos passes iniciais na posição vertical, a oscilação triangu-
lar, garantindo que o perfil do cordão de solda permaneça plano e
sem cristas, que poderia levar a possíveis defeitos de falta de fusão
nas laterais do chanfro nos passes subseqüentes, como é o caso em
juntas multipasses.
A oscilação convencional retilínea pode ser empregada, porém
somente em circunstâncias onde o passe anterior seja largo o sufici-
ente para que o efeito de contração mantenha automaticamente um
perfil plano. Enquanto o modo de transferência por curto-circuito é
lento e requer maior concentração do operador, a energia do arco
com arames tubulares OK é maior que com arames sólidos e a possi-
bilidade de defeitos, especialmente colagem, é substancialmente
reduzida. O passe de raiz em uma junta de topo com abertura na raiz,
onde é requerida a penetração total com acesso por um só lado, é
sempre o mais difícil, independentemente do processo ou da posição
de soldagem.
No entanto, empregando arames tubulares OK metálicos ou bá-
sicos, no modo de transferência por curto-circuito e na progressão de
soldagem descendente, podem-se obter boas vantagens. Excelentes

57

ARAMES TUBULARES OK

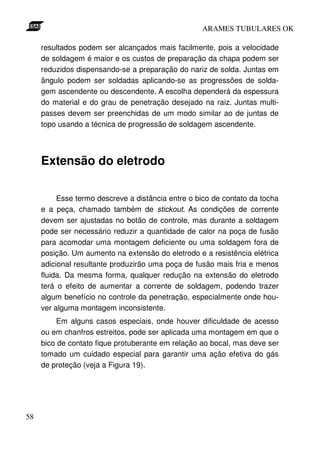

resultados podem ser alcançados mais facilmente, pois a velocidade
de soldagem é maior e os custos de preparação da chapa podem ser
reduzidos dispensando-se a preparação do nariz de solda. Juntas em
ângulo podem ser soldadas aplicando-se as progressões de solda-
gem ascendente ou descendente. A escolha dependerá da espessura
do material e do grau de penetração desejado na raiz. Juntas multi-
passes devem ser preenchidas de um modo similar ao de juntas de
topo usando a técnica de progressão de soldagem ascendente.

Extensão do eletrodo

Esse termo descreve a distância entre o bico de contato da tocha
e a peça, chamado também de stickout. As condições de corrente
devem ser ajustadas no botão de controle, mas durante a soldagem
pode ser necessário reduzir a quantidade de calor na poça de fusão
para acomodar uma montagem deficiente ou uma soldagem fora de
posição. Um aumento na extensão do eletrodo e a resistência elétrica
adicional resultante produzirão uma poça de fusão mais fria e menos
fluida. Da mesma forma, qualquer redução na extensão do eletrodo
terá o efeito de aumentar a corrente de soldagem, podendo trazer
algum benefício no controle da penetração, especialmente onde hou-
ver alguma montagem inconsistente.
Em alguns casos especiais, onde houver dificuldade de acesso
ou em chanfros estreitos, pode ser aplicada uma montagem em que o
bico de contato fique protuberante em relação ao bocal, mas deve ser
tomado um cuidado especial para garantir uma ação efetiva do gás
de proteção (veja a Figura 19).

58

ARAMES TUBULARES OK

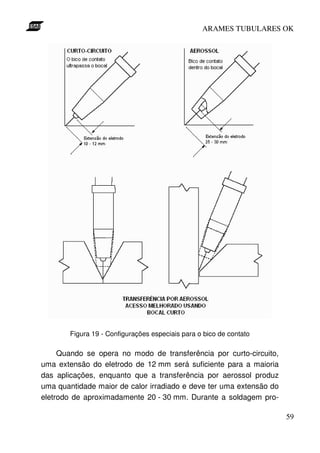

Figura 19 - Configurações especiais para o bico de contato

Quando se opera no modo de transferência por curto-circuito,
uma extensão do eletrodo de 12 mm será suficiente para a maioria
das aplicações, enquanto que a transferência por aerossol produz
uma quantidade maior de calor irradiado e deve ter uma extensão do
eletrodo de aproximadamente 20 - 30 mm. Durante a soldagem pro-

59

ARAMES TUBULARES OK

priamente dita, qualquer grande variação produzirá um depósito de
solda inconsistente, sendo que uma extensão do eletrodo excessiva-
mente grande reduzirá a eficiência da proteção do gás. Para uma
dada taxa de alimentação de arame, qualquer aumento na extensão
do eletrodo tem o efeito de reduzir a corrente fornecida pela fonte.
Aumentando-se a velocidade de alimentação do arame para compen-
sar a queda de corrente resultará em um significativo aumento na
taxa de deposição do metal de solda (veja a Figura 20).

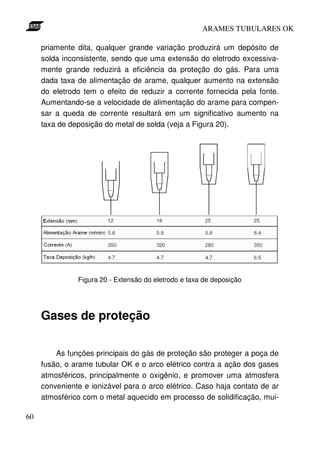

Figura 20 - Extensão do eletrodo e taxa de deposição

Gases de proteção

As funções principais do gás de proteção são proteger a poça de
fusão, o arame tubular OK e o arco elétrico contra a ação dos gases
atmosféricos, principalmente o oxigênio, e promover uma atmosfera
conveniente e ionizável para o arco elétrico. Caso haja contato de ar
atmosférico com o metal aquecido em processo de solidificação, mui-

60

ARAMES TUBULARES OK

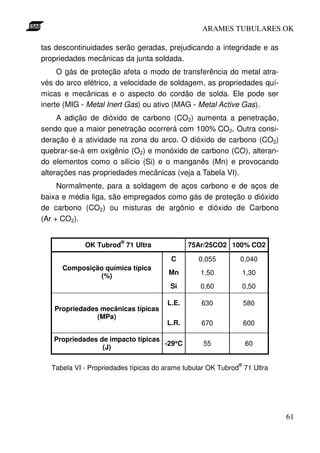

tas descontinuidades serão geradas, prejudicando a integridade e as
propriedades mecânicas da junta soldada.
O gás de proteção afeta o modo de transferência do metal atra-
vés do arco elétrico, a velocidade de soldagem, as propriedades quí-
micas e mecânicas e o aspecto do cordão de solda. Ele pode ser
inerte (MIG - Metal Inert Gas) ou ativo (MAG - Metal Active Gas).
A adição de dióxido de carbono (CO2) aumenta a penetração,
sendo que a maior penetração ocorrerá com 100% CO2. Outra consi-
deração é a atividade na zona do arco. O dióxido de carbono (CO2)
quebrar-se-á em oxigênio (O2) e monóxido de carbono (CO), alteran-
do elementos como o silício (Si) e o manganês (Mn) e provocando
alterações nas propriedades mecânicas (veja a Tabela VI).
Normalmente, para a soldagem de aços carbono e de aços de
baixa e média liga, são empregados como gás de proteção o dióxido
de carbono (CO2) ou misturas de argônio e dióxido de Carbono
(Ar + CO2).

®
OK Tubrod 71 Ultra 75Ar/25CO2 100% CO2

C 0,055 0,040
Composição química típica
(%) Mn 1,50 1,30
Si 0,60 0,50

L.E. 630 580
Propriedades mecânicas típicas
(MPa)
L.R. 670 600

Propriedades de impacto típicas
°
-29°C 55 60
(J)

®
Tabela VI - Propriedades típicas do arame tubular OK Tubrod 71 Ultra

61

ARAMES TUBULARES OK

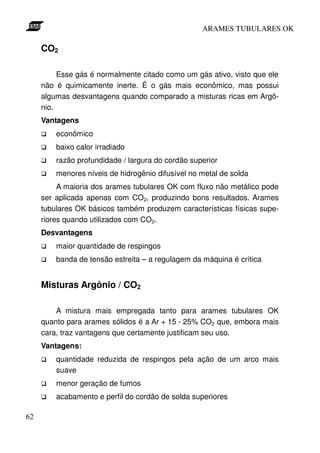

CO2

Esse gás é normalmente citado como um gás ativo, visto que ele
não é quimicamente inerte. É o gás mais econômico, mas possui
algumas desvantagens quando comparado a misturas ricas em Argô-
nio.
Vantagens
econômico
baixo calor irradiado
razão profundidade / largura do cordão superior
menores níveis de hidrogênio difusível no metal de solda
A maioria dos arames tubulares OK com fluxo não metálico pode
ser aplicada apenas com CO2, produzindo bons resultados. Arames
tubulares OK básicos também produzem características físicas supe-
riores quando utilizados com CO2.
Desvantagens
maior quantidade de respingos
banda de tensão estreita – a regulagem da máquina é crítica

Misturas Argônio / CO2

A mistura mais empregada tanto para arames tubulares OK
quanto para arames sólidos é a Ar + 15 - 25% CO2 que, embora mais
cara, traz vantagens que certamente justificam seu uso.
Vantagens:
quantidade reduzida de respingos pela ação de um arco mais
suave
menor geração de fumos
acabamento e perfil do cordão de solda superiores

62

ARAMES TUBULARES OK

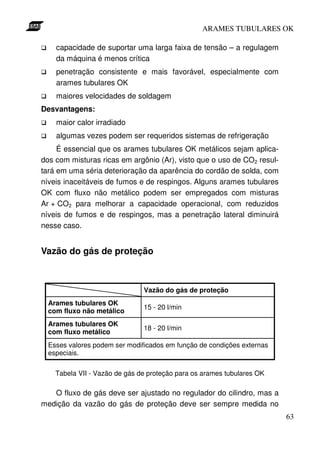

capacidade de suportar uma larga faixa de tensão – a regulagem
da máquina é menos crítica
penetração consistente e mais favorável, especialmente com
arames tubulares OK
maiores velocidades de soldagem
Desvantagens:
maior calor irradiado
algumas vezes podem ser requeridos sistemas de refrigeração
É essencial que os arames tubulares OK metálicos sejam aplica-
dos com misturas ricas em argônio (Ar), visto que o uso de CO2 resul-
tará em uma séria deterioração da aparência do cordão de solda, com
níveis inaceitáveis de fumos e de respingos. Alguns arames tubulares
OK com fluxo não metálico podem ser empregados com misturas
Ar + CO2 para melhorar a capacidade operacional, com reduzidos
níveis de fumos e de respingos, mas a penetração lateral diminuirá
nesse caso.

Vazão do gás de proteção

Vazão do gás de proteção
Arames tubulares OK
15 - 20 l/min
com fluxo não metálico
Arames tubulares OK
18 - 20 l/min
com fluxo metálico
Esses valores podem ser modificados em função de condições externas
especiais.

Tabela VII - Vazão de gás de proteção para os arames tubulares OK

O fluxo de gás deve ser ajustado no regulador do cilindro, mas a
medição da vazão do gás de proteção deve ser sempre medida no
63

ARAMES TUBULARES OK

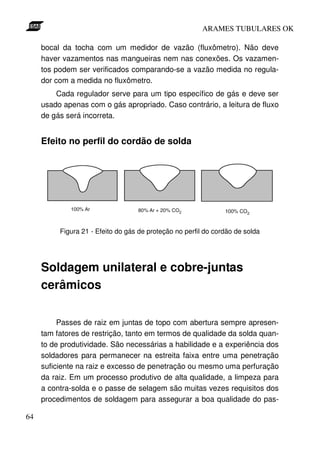

bocal da tocha com um medidor de vazão (fluxômetro). Não deve
haver vazamentos nas mangueiras nem nas conexões. Os vazamen-
tos podem ser verificados comparando-se a vazão medida no regula-
dor com a medida no fluxômetro.
Cada regulador serve para um tipo específico de gás e deve ser
usado apenas com o gás apropriado. Caso contrário, a leitura de fluxo
de gás será incorreta.

Efeito no perfil do cordão de solda

Figura 21 - Efeito do gás de proteção no perfil do cordão de solda

Soldagem unilateral e cobre-juntas
cerâmicos

Passes de raiz em juntas de topo com abertura sempre apresen-
tam fatores de restrição, tanto em termos de qualidade da solda quan-
to de produtividade. São necessárias a habilidade e a experiência dos
soldadores para permanecer na estreita faixa entre uma penetração
suficiente na raiz e excesso de penetração ou mesmo uma perfuração
da raiz. Em um processo produtivo de alta qualidade, a limpeza para
a contra-solda e o passe de selagem são muitas vezes requisitos dos
procedimentos de soldagem para assegurar a boa qualidade do pas-

64

ARAMES TUBULARES OK

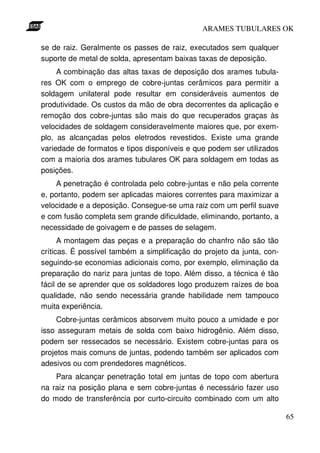

se de raiz. Geralmente os passes de raiz, executados sem qualquer
suporte de metal de solda, apresentam baixas taxas de deposição.
A combinação das altas taxas de deposição dos arames tubula-
res OK com o emprego de cobre-juntas cerâmicos para permitir a
soldagem unilateral pode resultar em consideráveis aumentos de
produtividade. Os custos da mão de obra decorrentes da aplicação e
remoção dos cobre-juntas são mais do que recuperados graças às
velocidades de soldagem consideravelmente maiores que, por exem-
plo, as alcançadas pelos eletrodos revestidos. Existe uma grande
variedade de formatos e tipos disponíveis e que podem ser utilizados
com a maioria dos arames tubulares OK para soldagem em todas as
posições.
A penetração é controlada pelo cobre-juntas e não pela corrente
e, portanto, podem ser aplicadas maiores correntes para maximizar a
velocidade e a deposição. Consegue-se uma raiz com um perfil suave
e com fusão completa sem grande dificuldade, eliminando, portanto, a
necessidade de goivagem e de passes de selagem.
A montagem das peças e a preparação do chanfro não são tão
críticas. É possível também a simplificação do projeto da junta, con-
seguindo-se economias adicionais como, por exemplo, eliminação da
preparação do nariz para juntas de topo. Além disso, a técnica é tão
fácil de se aprender que os soldadores logo produzem raízes de boa
qualidade, não sendo necessária grande habilidade nem tampouco
muita experiência.
Cobre-juntas cerâmicos absorvem muito pouco a umidade e por
isso asseguram metais de solda com baixo hidrogênio. Além disso,
podem ser ressecados se necessário. Existem cobre-juntas para os
projetos mais comuns de juntas, podendo também ser aplicados com
adesivos ou com prendedores magnéticos.
Para alcançar penetração total em juntas de topo com abertura
na raiz na posição plana e sem cobre-juntas é necessário fazer uso
do modo de transferência por curto-circuito combinado com um alto

65

ARAMES TUBULARES OK

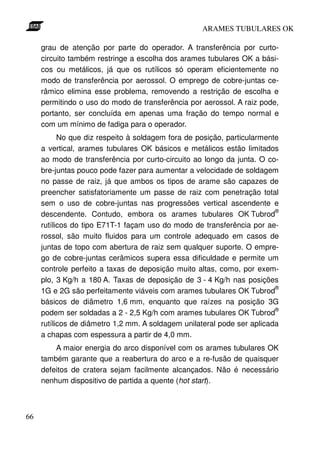

grau de atenção por parte do operador. A transferência por curto-
circuito também restringe a escolha dos arames tubulares OK a bási-
cos ou metálicos, já que os rutílicos só operam eficientemente no
modo de transferência por aerossol. O emprego de cobre-juntas ce-
râmico elimina esse problema, removendo a restrição de escolha e
permitindo o uso do modo de transferência por aerossol. A raiz pode,
portanto, ser concluída em apenas uma fração do tempo normal e
com um mínimo de fadiga para o operador.
No que diz respeito à soldagem fora de posição, particularmente
a vertical, arames tubulares OK básicos e metálicos estão limitados
ao modo de transferência por curto-circuito ao longo da junta. O co-
bre-juntas pouco pode fazer para aumentar a velocidade de soldagem
no passe de raiz, já que ambos os tipos de arame são capazes de
preencher satisfatoriamente um passe de raiz com penetração total
sem o uso de cobre-juntas nas progressões vertical ascendente e
®
descendente. Contudo, embora os arames tubulares OK Tubrod
rutílicos do tipo E71T-1 façam uso do modo de transferência por ae-
rossol, são muito fluidos para um controle adequado em casos de
juntas de topo com abertura de raiz sem qualquer suporte. O empre-
go de cobre-juntas cerâmicos supera essa dificuldade e permite um
controle perfeito a taxas de deposição muito altas, como, por exem-
plo, 3 Kg/h a 180 A. Taxas de deposição de 3 - 4 Kg/h nas posições
®
1G e 2G são perfeitamente viáveis com arames tubulares OK Tubrod
básicos de diâmetro 1,6 mm, enquanto que raízes na posição 3G
®
podem ser soldadas a 2 - 2,5 Kg/h com arames tubulares OK Tubrod
rutílicos de diâmetro 1,2 mm. A soldagem unilateral pode ser aplicada
a chapas com espessura a partir de 4,0 mm.
A maior energia do arco disponível com os arames tubulares OK
também garante que a reabertura do arco e a re-fusão de quaisquer
defeitos de cratera sejam facilmente alcançados. Não é necessário
nenhum dispositivo de partida a quente (hot start).

66

ARAMES TUBULARES OK

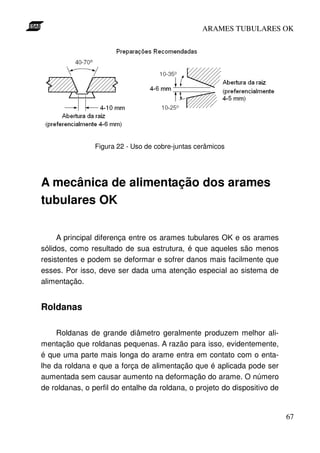

Figura 22 - Uso de cobre-juntas cerâmicos

A mecânica de alimentação dos arames
tubulares OK

A principal diferença entre os arames tubulares OK e os arames
sólidos, como resultado de sua estrutura, é que aqueles são menos
resistentes e podem se deformar e sofrer danos mais facilmente que
esses. Por isso, deve ser dada uma atenção especial ao sistema de
alimentação.

Roldanas

Roldanas de grande diâmetro geralmente produzem melhor ali-
mentação que roldanas pequenas. A razão para isso, evidentemente,
é que uma parte mais longa do arame entra em contato com o enta-
lhe da roldana e que a força de alimentação que é aplicada pode ser
aumentada sem causar aumento na deformação do arame. O número
de roldanas, o perfil do entalhe da roldana, o projeto do dispositivo de

67

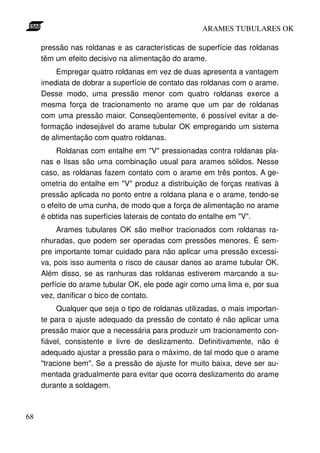

ARAMES TUBULARES OK

pressão nas roldanas e as características de superfície das roldanas
têm um efeito decisivo na alimentação do arame.
Empregar quatro roldanas em vez de duas apresenta a vantagem
imediata de dobrar a superfície de contato das roldanas com o arame.
Desse modo, uma pressão menor com quatro roldanas exerce a
mesma força de tracionamento no arame que um par de roldanas
com uma pressão maior. Conseqüentemente, é possível evitar a de-
formação indesejável do arame tubular OK empregando um sistema
de alimentação com quatro roldanas.
Roldanas com entalhe em "V" pressionadas contra roldanas pla-
nas e lisas são uma combinação usual para arames sólidos. Nesse
caso, as roldanas fazem contato com o arame em três pontos. A ge-
ometria do entalhe em "V" produz a distribuição de forças reativas à
pressão aplicada no ponto entre a roldana plana e o arame, tendo-se
o efeito de uma cunha, de modo que a força de alimentação no arame
é obtida nas superfícies laterais de contato do entalhe em "V".
Arames tubulares OK são melhor tracionados com roldanas ra-
nhuradas, que podem ser operadas com pressões menores. É sem-
pre importante tomar cuidado para não aplicar uma pressão excessi-
va, pois isso aumenta o risco de causar danos ao arame tubular OK.
Além disso, se as ranhuras das roldanas estiverem marcando a su-
perfície do arame tubular OK, ele pode agir como uma lima e, por sua
vez, danificar o bico de contato.
Qualquer que seja o tipo de roldanas utilizadas, o mais importan-
te para o ajuste adequado da pressão de contato é não aplicar uma
pressão maior que a necessária para produzir um tracionamento con-
fiável, consistente e livre de deslizamento. Definitivamente, não é
adequado ajustar a pressão para o máximo, de tal modo que o arame
"tracione bem". Se a pressão de ajuste for muito baixa, deve ser au-
mentada gradualmente para evitar que ocorra deslizamento do arame
durante a soldagem.

68

ARAMES TUBULARES OK

Se houver falha de alimentação do arame tubular OK com a
pressão normal, não necessariamente é um problema com as rolda-
nas, pode haver outra causa de falha no sistema de alimentação.

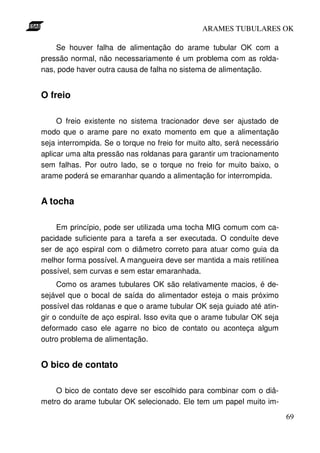

O freio

O freio existente no sistema tracionador deve ser ajustado de
modo que o arame pare no exato momento em que a alimentação
seja interrompida. Se o torque no freio for muito alto, será necessário
aplicar uma alta pressão nas roldanas para garantir um tracionamento
sem falhas. Por outro lado, se o torque no freio for muito baixo, o
arame poderá se emaranhar quando a alimentação for interrompida.

A tocha

Em princípio, pode ser utilizada uma tocha MIG comum com ca-
pacidade suficiente para a tarefa a ser executada. O conduíte deve
ser de aço espiral com o diâmetro correto para atuar como guia da
melhor forma possível. A mangueira deve ser mantida a mais retilínea
possível, sem curvas e sem estar emaranhada.
Como os arames tubulares OK são relativamente macios, é de-
sejável que o bocal de saída do alimentador esteja o mais próximo
possível das roldanas e que o arame tubular OK seja guiado até atin-
gir o conduíte de aço espiral. Isso evita que o arame tubular OK seja
deformado caso ele agarre no bico de contato ou aconteça algum
outro problema de alimentação.

O bico de contato

O bico de contato deve ser escolhido para combinar com o diâ-
metro do arame tubular OK selecionado. Ele tem um papel muito im-
69

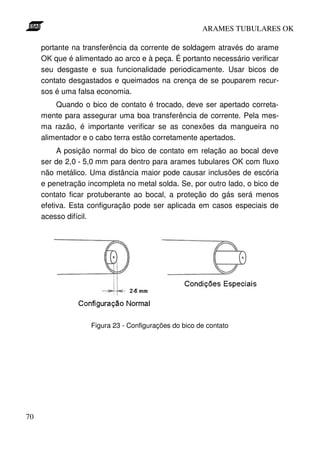

ARAMES TUBULARES OK

portante na transferência da corrente de soldagem através do arame
OK que é alimentado ao arco e à peça. É portanto necessário verificar
seu desgaste e sua funcionalidade periodicamente. Usar bicos de
contato desgastados e queimados na crença de se pouparem recur-
sos é uma falsa economia.
Quando o bico de contato é trocado, deve ser apertado correta-
mente para assegurar uma boa transferência de corrente. Pela mes-
ma razão, é importante verificar se as conexões da mangueira no
alimentador e o cabo terra estão corretamente apertados.
A posição normal do bico de contato em relação ao bocal deve
ser de 2,0 - 5,0 mm para dentro para arames tubulares OK com fluxo
não metálico. Uma distância maior pode causar inclusões de escória
e penetração incompleta no metal solda. Se, por outro lado, o bico de
contato ficar protuberante ao bocal, a proteção do gás será menos
efetiva. Esta configuração pode ser aplicada em casos especiais de
acesso difícil.

Figura 23 - Configurações do bico de contato

70

ARAMES TUBULARES OK

Capítulo 8

Técnicas de soldagem

Manipulação da tocha

Juntas em ângulo na posição vertical

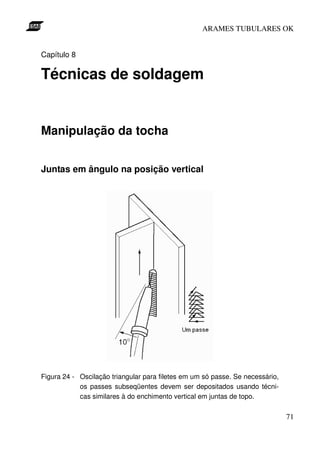

Figura 24 - Oscilação triangular para filetes em um só passe. Se necessário,
os passes subseqüentes devem ser depositados usando técni-
cas similares à do enchimento vertical em juntas de topo.

71

ARAMES TUBULARES OK

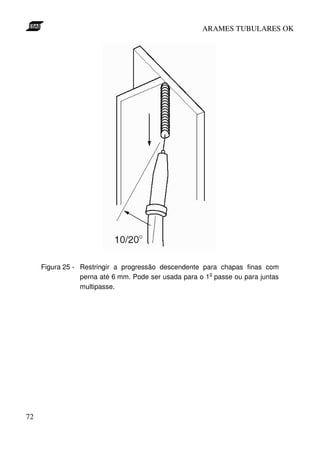

Figura 25 - Restringir a progressão descendente para chapas finas com
o
perna até 6 mm. Pode ser usada para o 1 passe ou para juntas
multipasse.

72

ARAMES TUBULARES OK

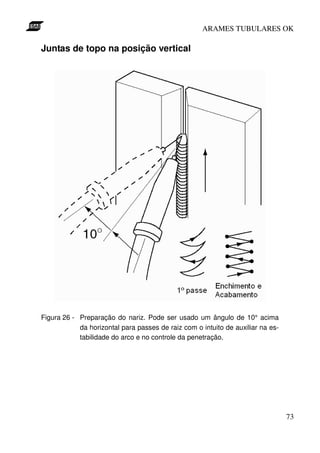

Juntas de topo na posição vertical

Figura 26 - Preparação do nariz. Pode ser usado um ângulo de 10° acima
da horizontal para passes de raiz com o intuito de auxiliar na es-
tabilidade do arco e no controle da penetração.

73

ARAMES TUBULARES OK

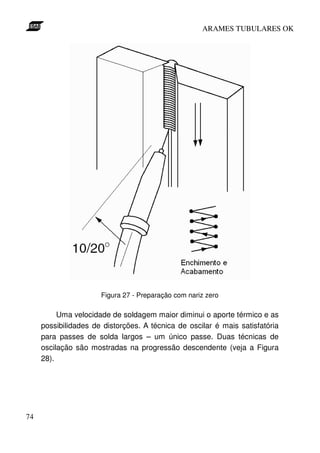

Figura 27 - Preparação com nariz zero

Uma velocidade de soldagem maior diminui o aporte térmico e as
possibilidades de distorções. A técnica de oscilar é mais satisfatória
para passes de solda largos – um único passe. Duas técnicas de
oscilação são mostradas na progressão descendente (veja a Figura
28).

74

ARAMES TUBULARES OK

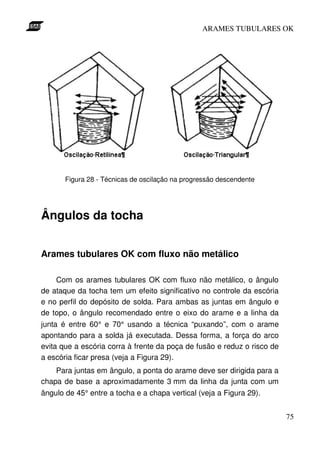

Figura 28 - Técnicas de oscilação na progressão descendente

Ângulos da tocha

Arames tubulares OK com fluxo não metálico

Com os arames tubulares OK com fluxo não metálico, o ângulo
de ataque da tocha tem um efeito significativo no controle da escória
e no perfil do depósito de solda. Para ambas as juntas em ângulo e
de topo, o ângulo recomendado entre o eixo do arame e a linha da
junta é entre 60° e 70° usando a técnica “puxando”, com o arame
apontando para a solda já executada. Dessa forma, a força do arco
evita que a escória corra à frente da poça de fusão e reduz o risco de
a escória ficar presa (veja a Figura 29).
Para juntas em ângulo, a ponta do arame deve ser dirigida para a
chapa de base a aproximadamente 3 mm da linha da junta com um
ângulo de 45° entre a tocha e a chapa vertical (veja a Figura 29).

75

ARAMES TUBULARES OK

Em certos casos, a técnica “empurrando” pode ser usada com
vantagens. Em pequenos filetes de solda, onde a penetração não for
de grande importância, as maiores velocidades de soldagem aplica-
das são tais que a escória líquida é impedida de correr à frente da
poça de fusão. Essa técnica traz também a vantagem de produzir um
filete mais plano, enquanto que a técnica “puxando” tende a produzir
um perfil mais convexo.

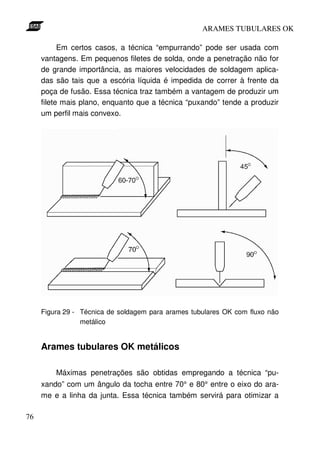

Figura 29 - Técnica de soldagem para arames tubulares OK com fluxo não
metálico

Arames tubulares OK metálicos

Máximas penetrações são obtidas empregando a técnica “pu-
xando” com um ângulo da tocha entre 70° e 80° entre o eixo do ara-
me e a linha da junta. Essa técnica também servirá para otimizar a

76

ARAMES TUBULARES OK

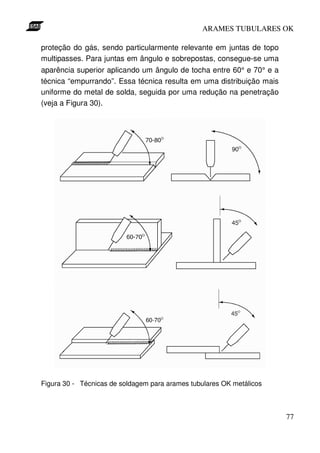

proteção do gás, sendo particularmente relevante em juntas de topo
multipasses. Para juntas em ângulo e sobrepostas, consegue-se uma
aparência superior aplicando um ângulo de tocha entre 60° e 70° e a
técnica “empurrando”. Essa técnica resulta em uma distribuição mais
uniforme do metal de solda, seguida por uma redução na penetração
(veja a Figura 30).

Figura 30 - Técnicas de soldagem para arames tubulares OK metálicos

77

ARAMES TUBULARES OK

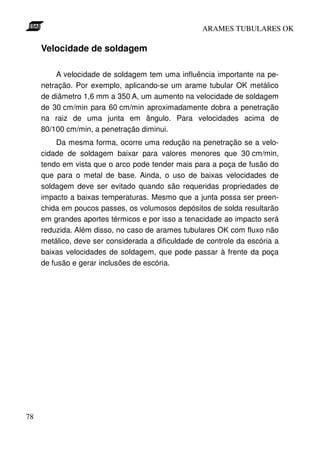

Velocidade de soldagem

A velocidade de soldagem tem uma influência importante na pe-
netração. Por exemplo, aplicando-se um arame tubular OK metálico
de diâmetro 1,6 mm a 350 A, um aumento na velocidade de soldagem
de 30 cm/min para 60 cm/min aproximadamente dobra a penetração
na raiz de uma junta em ângulo. Para velocidades acima de
80/100 cm/min, a penetração diminui.
Da mesma forma, ocorre uma redução na penetração se a velo-
cidade de soldagem baixar para valores menores que 30 cm/min,
tendo em vista que o arco pode tender mais para a poça de fusão do
que para o metal de base. Ainda, o uso de baixas velocidades de
soldagem deve ser evitado quando são requeridas propriedades de
impacto a baixas temperaturas. Mesmo que a junta possa ser preen-
chida em poucos passes, os volumosos depósitos de solda resultarão
em grandes aportes térmicos e por isso a tenacidade ao impacto será
reduzida. Além disso, no caso de arames tubulares OK com fluxo não
metálico, deve ser considerada a dificuldade de controle da escória a
baixas velocidades de soldagem, que pode passar à frente da poça
de fusão e gerar inclusões de escória.

78

ARAMES TUBULARES OK

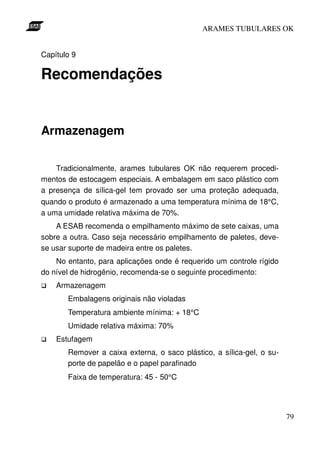

Capítulo 9

Recomendações

Armazenagem

Tradicionalmente, arames tubulares OK não requerem procedi-
mentos de estocagem especiais. A embalagem em saco plástico com
a presença de sílica-gel tem provado ser uma proteção adequada,
quando o produto é armazenado a uma temperatura mínima de 18°C,
a uma umidade relativa máxima de 70%.
A ESAB recomenda o empilhamento máximo de sete caixas, uma
sobre a outra. Caso seja necessário empilhamento de paletes, deve-
se usar suporte de madeira entre os paletes.
No entanto, para aplicações onde é requerido um controle rígido
do nível de hidrogênio, recomenda-se o seguinte procedimento:
Armazenagem
Embalagens originais não violadas
Temperatura ambiente mínima: + 18°C
Umidade relativa máxima: 70%
Estufagem
Remover a caixa externa, o saco plástico, a sílica-gel, o su-
porte de papelão e o papel parafinado
Faixa de temperatura: 45 - 50°C

79

ARAMES TUBULARES OK

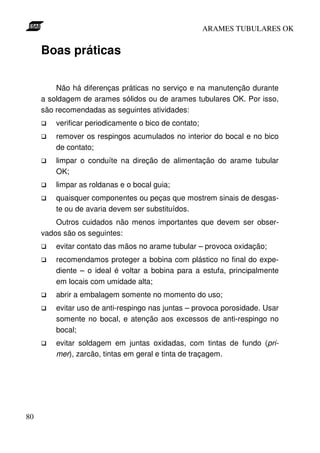

Boas práticas

Não há diferenças práticas no serviço e na manutenção durante
a soldagem de arames sólidos ou de arames tubulares OK. Por isso,
são recomendadas as seguintes atividades:
verificar periodicamente o bico de contato;
remover os respingos acumulados no interior do bocal e no bico
de contato;
limpar o conduíte na direção de alimentação do arame tubular
OK;
limpar as roldanas e o bocal guia;
quaisquer componentes ou peças que mostrem sinais de desgas-
te ou de avaria devem ser substituídos.
Outros cuidados não menos importantes que devem ser obser-
vados são os seguintes:
evitar contato das mãos no arame tubular – provoca oxidação;
recomendamos proteger a bobina com plástico no final do expe-
diente – o ideal é voltar a bobina para a estufa, principalmente
em locais com umidade alta;
abrir a embalagem somente no momento do uso;
evitar uso de anti-respingo nas juntas – provoca porosidade. Usar
somente no bocal, e atenção aos excessos de anti-respingo no
bocal;
evitar soldagem em juntas oxidadas, com tintas de fundo (pri-
mer), zarcão, tintas em geral e tinta de traçagem.

80

ARAMES TUBULARES OK

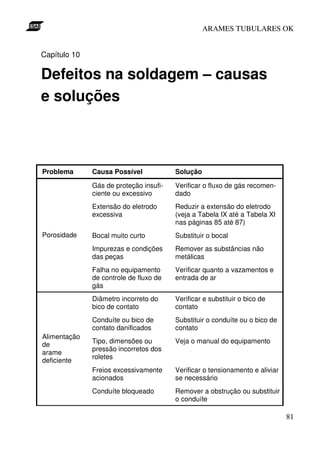

Capítulo 10

Defeitos na soldagem – causas
e soluções

Problema Causa Possível Solução

Gás de proteção insufi- Verificar o fluxo de gás recomen-
ciente ou excessivo dado
Extensão do eletrodo Reduzir a extensão do eletrodo
excessiva (veja a Tabela IX até a Tabela XI
nas páginas 85 até 87)
Porosidade Bocal muito curto Substituir o bocal
Impurezas e condições Remover as substâncias não
das peças metálicas
Falha no equipamento Verificar quanto a vazamentos e
de controle de fluxo de entrada de ar
gás
Diâmetro incorreto do Verificar e substituir o bico de
bico de contato contato
Conduíte ou bico de Substituir o conduíte ou o bico de
contato danificados contato
Alimentação
Tipo, dimensões ou Veja o manual do equipamento
de
pressão incorretos dos
arame
roletes
deficiente
Freios excessivamente Verificar o tensionamento e aliviar
acionados se necessário
Conduíte bloqueado Remover a obstrução ou substituir
o conduíte

81

ARAMES TUBULARES OK


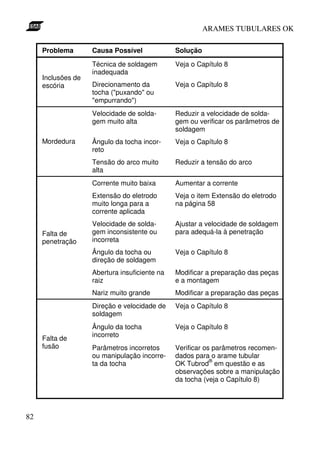

Técnica de soldagem Veja o Capítulo 8
inadequada
Inclusões de
escória Direcionamento da Veja o Capítulo 8
tocha ("puxando" ou
"empurrando")
Velocidade de solda- Reduzir a velocidade de solda-
gem muito alta gem ou verificar os parâmetros de
soldagem
Mordedura Ângulo da tocha incor- Veja o Capítulo 8
reto
Tensão do arco muito Reduzir a tensão do arco
alta
Corrente muito baixa Aumentar a corrente
Extensão do eletrodo Veja o item Extensão do eletrodo
muito longa para a na página 58
corrente aplicada
Velocidade de solda- Ajustar a velocidade de soldagem
Falta de gem inconsistente ou para adequá-la à penetração
penetração incorreta
Ângulo da tocha ou Veja o Capítulo 8
direção de soldagem
Abertura insuficiente na Modificar a preparação das peças
raiz e a montagem
Nariz muito grande Modificar a preparação das peças
Direção e velocidade de Veja o Capítulo 8
soldagem
Ângulo da tocha Veja o Capítulo 8
incorreto
Falta de
fusão Parâmetros incorretos Verificar os parâmetros recomen-
ou manipulação incorre- dados para o arame tubular
®
ta da tocha OK Tubrod em questão e as
observações sobre a manipulação
da tocha (veja o Capítulo 8)

82

ARAMES TUBULARES OK


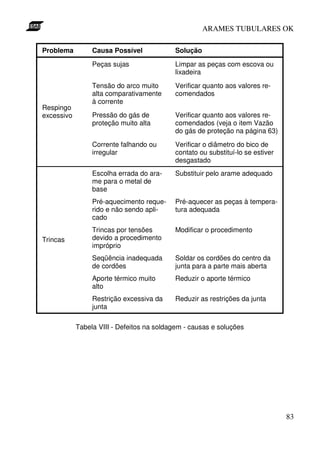

Peças sujas Limpar as peças com escova ou
lixadeira
Tensão do arco muito Verificar quanto aos valores re-
alta comparativamente comendados
à corrente
Respingo
excessivo Pressão do gás de Verificar quanto aos valores re-
proteção muito alta comendados (veja o item Vazão
do gás de proteção na página 63)
Corrente falhando ou Verificar o diâmetro do bico de
irregular contato ou substituí-lo se estiver
desgastado
Escolha errada do ara- Substituir pelo arame adequado
me para o metal de
base
Pré-aquecimento reque- Pré-aquecer as peças à tempera-
rido e não sendo apli- tura adequada
cado
Trincas por tensões Modificar o procedimento
Trincas devido a procedimento
impróprio
Seqüência inadequada Soldar os cordões do centro da
de cordões junta para a parte mais aberta
Aporte térmico muito Reduzir o aporte térmico
alto
Restrição excessiva da Reduzir as restrições da junta
junta

Tabela VIII - Defeitos na soldagem - causas e soluções

83

ARAMES TUBULARES OK

Capítulo 11

Dados práticos de soldagem

Existe uma faixa de corrente aplicável para cada diâmetro de a-
rame tubular OK, que fornece uma determinada taxa de deposição,
conforme pode ser observado na Figura 31. Na escolha do arame
tubular OK, é necessário fazer uma avaliação da faixa de corrente
que será aplicada, dependente da espessura das peças a serem sol-
dadas, das posições de soldagem e de outros fatores.

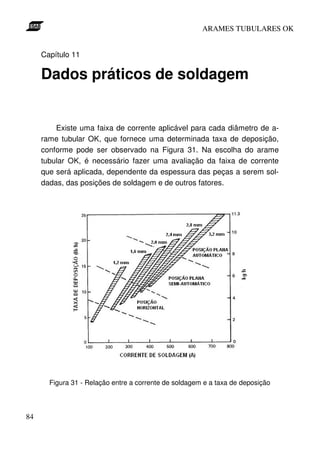

Figura 31 - Relação entre a corrente de soldagem e a taxa de deposição

84

ARAMES TUBULARES OK

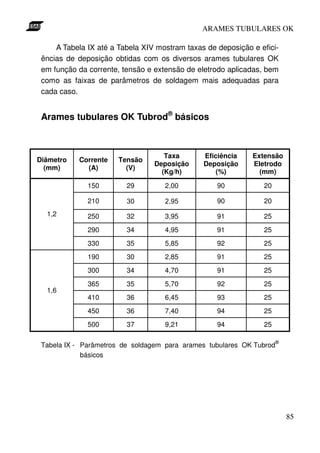

A Tabela IX até a Tabela XIV mostram taxas de deposição e efici-
ências de deposição obtidas com os diversos arames tubulares OK
em função da corrente, tensão e extensão de eletrodo aplicadas, bem
como as faixas de parâmetros de soldagem mais adequadas para
cada caso.


Taxa Eficiência Extensão
Diâmetro Corrente Tensão
Deposição Deposição Eletrodo
(mm) (A) (V)
(Kg/h) (%) (mm)

150 29 2,00 90 20
¢
¡ § ¢¦ ¤¥£
210 90 20
1,2 250 32 3,95 91 25
290 34 4,95 91 25
330 35 5,85 92 25
190 30 2,85 91 25
300 34 4,70 91 25
365 35 5,70 92 25
1,6
410 36 6,45 93 25
450 36 7,40 94 25
500 37 9,21 94 25

®
Tabela IX - Parâmetros de soldagem para arames tubulares OK Tubrod
básicos

85

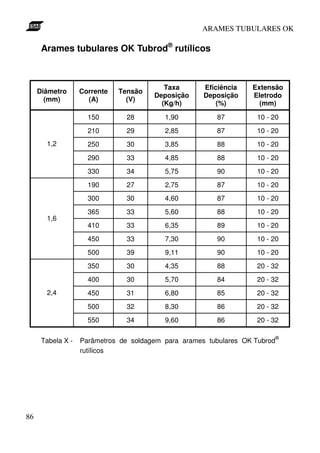

ARAMES TUBULARES OK


(mm) (A) (V)
(Kg/h) (%) (mm)

150 28 1,90 87 10 - 20
210 29 2,85 87 10 - 20
1,2 250 30 3,85 88 10 - 20
290 33 4,85 88 10 - 20
330 34 5,75 90 10 - 20
190 27 2,75 87 10 - 20
300 30 4,60 87 10 - 20
365 33 5,60 88 10 - 20
1,6
410 33 6,35 89 10 - 20
450 33 7,30 90 10 - 20
500 39 9,11 90 10 - 20
350 30 4,35 88 20 - 32
400 30 5,70 84 20 - 32
2,4 450 31 6,80 85 20 - 32
500 32 8,30 86 20 - 32
550 34 9,60 86 20 - 32

®
Tabela X - Parâmetros de soldagem para arames tubulares OK Tubrod
rutílicos

86

ARAMES TUBULARES OK


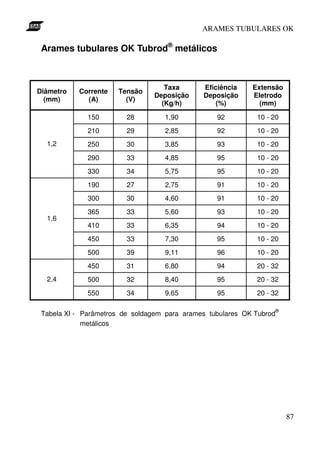

(mm) (A) (V)
(Kg/h) (%) (mm)

150 28 1,90 92 10 - 20
210 29 2,85 92 10 - 20
1,2 250 30 3,85 93 10 - 20
290 33 4,85 95 10 - 20
330 34 5,75 95 10 - 20
190 27 2,75 91 10 - 20
300 30 4,60 91 10 - 20
365 33 5,60 93 10 - 20
1,6
410 33 6,35 94 10 - 20
450 33 7,30 95 10 - 20
500 39 9,11 96 10 - 20
450 31 6,80 94 20 - 32
2,4 500 32 8,40 95 20 - 32
550 34 9,65 95 20 - 32

®
Tabela XI - Parâmetros de soldagem para arames tubulares OK Tubrod
metálicos

87

ARAMES TUBULARES OK

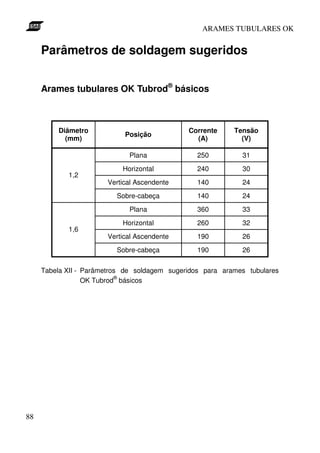

Parâmetros de soldagem sugeridos


Posição
(mm) (A) (V)

Plana 250 31
Horizontal 240 30
1,2
Vertical Ascendente 140 24
Sobre-cabeça 140 24
Plana 360 33
Horizontal 260 32
1,6

Tabela XII - Parâmetros de soldagem sugeridos para arames tubulares
®
OK Tubrod básicos

88

ARAMES TUBULARES OK


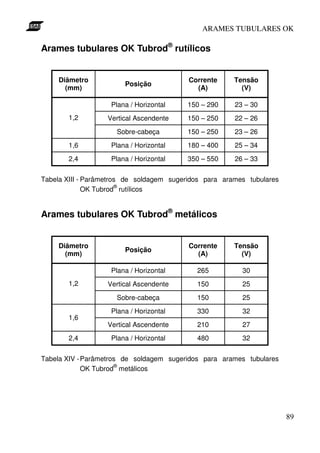

Posição
(mm) (A) (V)

Plana / Horizontal 150 – 290 23 – 30
1,2 Vertical Ascendente 150 – 250 22 – 26
Sobre-cabeça 150 – 250 23 – 26
1,6 Plana / Horizontal 180 – 400 25 – 34
2,4 Plana / Horizontal 350 – 550 26 – 33

Tabela XIII - Parâmetros de soldagem sugeridos para arames tubulares
®
OK Tubrod rutílicos


Posição
(mm) (A) (V)

Plana / Horizontal 265 30
1,2 Vertical Ascendente 150 25
Plana / Horizontal 330 32
1,6
2,4 Plana / Horizontal 480 32

Tabela XIV - Parâmetros de soldagem sugeridos para arames tubulares
®
OK Tubrod metálicos

89

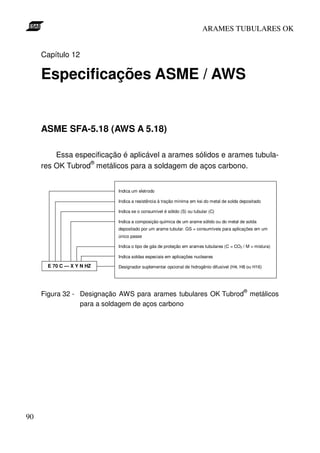

ARAMES TUBULARES OK

Capítulo 12

Especificações ASME / AWS

ASME SFA-5.18 (AWS A 5.18)

Essa especificação é aplicável a arames sólidos e arames tubula-
®
res OK Tubrod metálicos para a soldagem de aços carbono.

Indica um eletrodo

Indica a resistência à tração mínima em ksi do metal de solda depositado

Indica se o consumível é sólido (S) ou tubular (C)

Indica a composição química de um arame sólido ou do metal de solda
depositado por um arame tubular. GS = consumíveis para aplicações em um
único passe

Indica o tipo de gás de proteção em arames tubulares (C = CO2 / M = mistura)

Indica soldas especiais em aplicações nucleares

E 70 C — X Y N HZ Designador suplementar opcional de hidrogênio difusível (H4, H8 ou H16)

®
Figura 32 - Designação AWS para arames tubulares OK Tubrod metálicos
para a soldagem de aços carbono

90

ARAMES TUBULARES OK


®

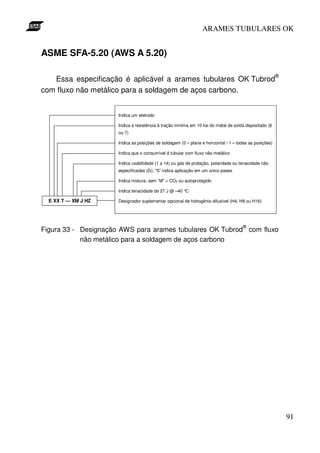

Essa especificação é aplicável a arames tubulares OK Tubrod
com fluxo não metálico para a soldagem de aços carbono.

Indica um eletrodo

Indica a resistência à tração mínima em 10 ksi do metal de solda depositado (6
ou 7)

Indica as posições de soldagem (0 – plana e horizontal / 1 – todas as posições)

Indica que o consumível é tubular com fluxo não metálico

Indica usabilidade (1 a 14) ou gás de proteção, polaridade ou tenacidade não
especificadas (G); “S” indica aplicação em um único passe

Indica mistura; sem “M” = CO2 ou autoprotegido

Indica tenacidade de 27 J @ –40 °C

E XX T — XM J HZ Designador suplementar opcional de hidrogênio difusível (H4, H8 ou H16)

®
Figura 33 - Designação AWS para arames tubulares OK Tubrod com fluxo
não metálico para a soldagem de aços carbono

91

ARAMES TUBULARES OK


Essa especificação é aplicável a arames sólidos e a arames tu-
®
bulares OK Tubrod metálicos para a soldagem de aços de baixa liga.

Indica um eletrodo

Indica a resistência à tração mínima em ksi do metal de solda depositado

Indica se o consumível é sólido (S) ou tubular (C)

Indica a composição química de um arame sólido ou do metal de solda
depositado por um arame tubular.

Designador suplementar opcional de hidrogênio difusível (H4, H8 ou H16)

E XX C — X X X HZ

®

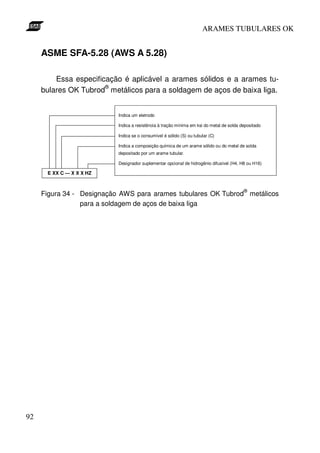

Figura 34 - Designação AWS para arames tubulares OK Tubrod metálicos
para a soldagem de aços de baixa liga

92

ARAMES TUBULARES OK


®
Essa especificação é aplicável a arames tubulares OK Tubrod
com fluxo não metálico para a soldagem de aços de baixa liga.

Indica um eletrodo

Indica a resistência à tração mínima em 10 ksi do metal de solda depositado

Indica as posições de soldagem (0 – plana e horizontal / 1 – todas as posições)

Indica que o consumível é tubular com fluxo não metálico

Indica usabilidade (1,4-8,11) ou escória e gás de proteção não especificados
(G)

Indica a composição química do metal depositado

Indica mistura; sem “M” = CO2 ou autoprotegido

Indica tenacidade de 27 J @ 11 ° abaixo da temperatura padrão
C
E XX TX — XM J HZ Designador suplementar opcional de hidrogênio difusível (H4, H8 ou H16)

®
Figura 35 - Designação AWS para arames tubulares OK Tubrod com fluxo
não metálico para a soldagem de aços de baixa liga

93

ARAMES TUBULARES OK

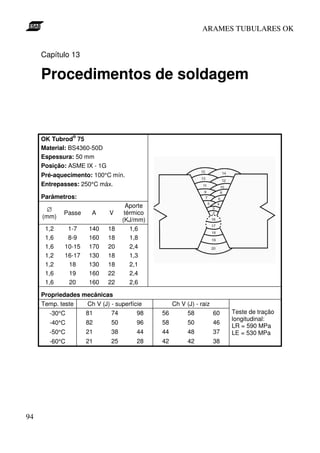

Capítulo 13

Procedimentos de soldagem

OK Tubrod® 75
Material: BS4360-50D
Espessura: 50 mm
Posição: ASME IX - 1G
Pré-aquecimento: 100°C mín.
Entrepasses: 250°C máx.

Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,2 1-7 140 18 1,6
1,6 8-9 160 18 1,8
1,6 10-15 170 20 2,4
1,2 16-17 130 18 1,3
1,2 18 130 18 2,1
1,6 19 160 22 2,4
1,6 20 160 22 2,6

Temp. teste Ch V (J) - superfície Ch V (J) - raiz
-30°C 81 74 98 56 58 60 Teste de tração
longitudinal:
-40°C 82 50 96 58 50 46
LR = 590 MPa
-50°C 21 38 44 44 48 37 LE = 530 MPa
-60°C 21 25 28 42 42 38

94

ARAMES TUBULARES OK

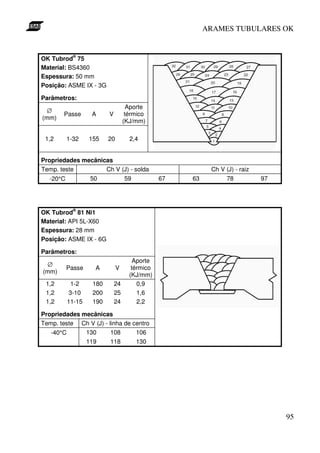

OK Tubrod® 75
Material: BS4360
Espessura: 50 mm

Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)

1,2 1-32 155 20 2,4

Temp. teste Ch V (J) - solda Ch V (J) - raiz
-20°C 50 59 67 63 78 97

OK Tubrod® 81 Ni1
Material: API 5L-X60
Espessura: 28 mm

Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,2 1-2 180 24 0,9
1,2 3-10 200 25 1,6
1,2 11-15 190 24 2,2

Temp. teste Ch V (J) - linha de centro
-40°C 130 108 106
119 118 130

95

ARAMES TUBULARES OK

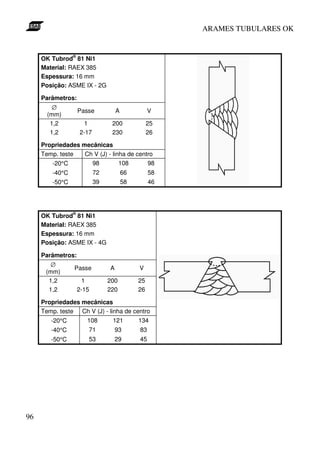

OK Tubrod® 81 Ni1
Material: RAEX 385
Espessura: 16 mm

Parâmetros:
∅
Passe A V
(mm)
1,2 1 200 25
1,2 2-17 230 26

-20°C 98 108 98
-40°C 72 66 58
-50°C 39 58 46

OK Tubrod® 81 Ni1
Material: RAEX 385
Espessura: 16 mm

Parâmetros:
∅
Passe A V
(mm)
1,2 1 200 25
1,2 2-15 220 26

-20°C 108 121 134
-40°C 71 93 83
-50°C 53 29 45

96

ARAMES TUBULARES OK

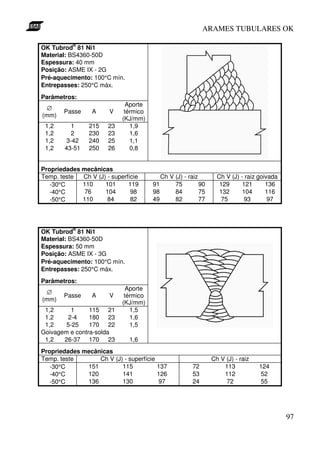

OK Tubrod® 81 Ni1
Espessura: 40 mm
Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,2 1 215 23 1,9
1,2 2 230 23 1,6
1,2 3-42 240 25 1,1
1,2 43-51 250 26 0,8

Temp. teste Ch V (J) - superfície Ch V (J) - raiz Ch V (J) - raiz goivada
-30°C 110 101 119 91 75 90 129 121 136
-40°C 76 104 98 98 84 75 132 104 116
-50°C 110 84 82 49 82 77 75 93 97

OK Tubrod® 81 Ni1
Espessura: 50 mm
Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,2 1 115 21 1,5
1,2 2-4 180 23 1,6
1,2 5-25 170 22 1,5
Goivagem e contra-solda
1,2 26-37 170 23 1,6
Temp. teste Ch V (J) - superfície Ch V (J) - raiz
-30°C 151 115 137 72 113 124
-40°C 120 141 126 53 112 52
-50°C 136 130 97 24 72 55

97

ARAMES TUBULARES OK

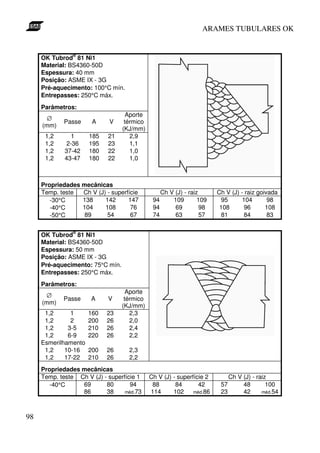

OK Tubrod® 81 Ni1
Espessura: 40 mm
Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,2 1 185 21 2,9
1,2 2-36 195 23 1,1
1,2 37-42 180 22 1,0
1,2 43-47 180 22 1,0

Temp. teste Ch V (J) - superfície Ch V (J) - raiz Ch V (J) - raiz goivada
-30°C 138 142 147 94 109 109 95 104 98
-40°C 104 108 76 94 69 98 108 96 108
-50°C 89 54 67 74 63 57 81 84 83

OK Tubrod® 81 Ni1
Espessura: 50 mm
Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,2 1 160 23 2,3
1,2 2 200 26 2,0
1,2 3-5 210 26 2,4
1,2 6-9 220 26 2,2
Esmerilhamento
1,2 10-16 200 26 2,3
1,2 17-22 210 26 2,2
Temp. teste Ch V (J) - superfície 1 Ch V (J) - superfície 2 Ch V (J) - raiz
-40°C 69 80 94 88 84 42 57 48 100
86 38 méd.73 114 102 méd.86 23 42 méd.54

98

ARAMES TUBULARES OK

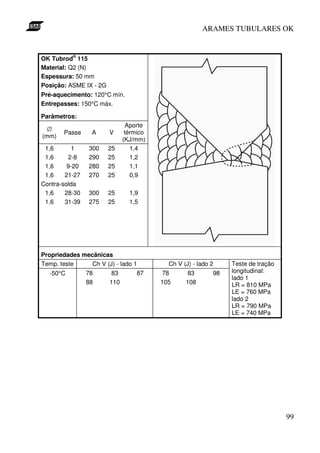

OK Tubrod® 115
Material: Q2 (N)
Espessura: 50 mm

Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,6 1 300 25 1,4
1,6 2-8 290 25 1,2
1,6 9-20 280 25 1,1
1,6 21-27 270 25 0,9
Contra-solda
1,6 28-30 300 25 1,9
1,6 31-39 275 25 1,5

Temp. teste Ch V (J) - lado 1 Ch V (J) - lado 2 Teste de tração
-50°C 78 83 87 78 83 98 longitudinal:
lado 1
88 110 105 108 LR = 810 MPa
LE = 760 MPa
lado 2
LR = 790 MPa
LE = 740 MPa

99

ARAMES TUBULARES OK

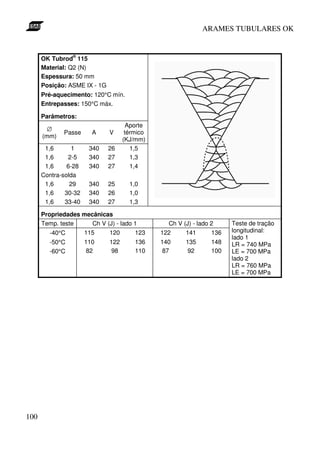

OK Tubrod® 115
Material: Q2 (N)
Espessura: 50 mm

Parâmetros:
Aporte
∅
Passe A V térmico
(mm)
(KJ/mm)
1,6 1 340 26 1,5
1,6 2-5 340 27 1,3
1,6 6-28 340 27 1,4
Contra-solda
1,6 29 340 25 1,0
1,6 30-32 340 26 1,0
1,6 33-40 340 27 1,3

Temp. teste Ch V (J) - lado 1 Ch V (J) - lado 2 Teste de tração
-40°C 115 120 123 122 141 136 longitudinal:
lado 1
-50°C 110 122 136 140 135 148 LR = 740 MPa
-60°C 82 98 110 87 92 100 LE = 700 MPa
lado 2
LR = 760 MPa
LE = 700 MPa

100

ARAMES TUBULARES OK

Bibliografia

®
ESAB OK Tubrod Cored Wires – Product Brief – 1999 Edition.
Cored Wires, Svetsaren Vol. 51, No. 1-2, 1996.
Tubular Wire Welding, David Widgery, 1994.
AWS Welding Handbook, Vol. 2, Caps. 4 e 5.

101

1901098rev0 apostila aramestubulares

Mais conteúdo relacionado

Mais procurados (20)

Semelhante a 1901098rev0 apostila aramestubulares (20)

Mais de LukasSeize (20)

Último (7)

1901098rev0 apostila aramestubulares
