La fuente de poder convierte la corriente alterna de la red eléctrica en corriente continua para alimentar los componentes electrónicos. Existen dos tipos principales: fuentes AT y ATX, siendo las ATX más modernas y seguras. La fuente realiza transformación, rectificación, filtrado y estabilización de la corriente para proporcionar voltajes constantes a los dispositivos a través de conectores estandarizados.
Trabajo de sistemas
- 1. Institución Educativa Narciso Cabal SalcedoTrabajo De La fuente De PoderPresentado Por: Juan David Pérez Presentado A: Wilson QuinteroGrado: 11-2Asignatura: Sistemas

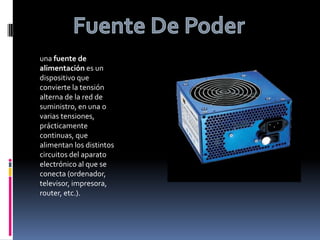

- 2. Fuente De Poderuna fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

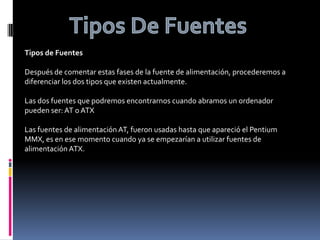

- 3. Tipos De FuentesTipos de FuentesDespués de comentar estas fases de la fuente de alimentación, procederemos a diferenciar los dos tipos que existen actualmente.Las dos fuentes que podremos encontrarnos cuando abramos un ordenador pueden ser: AT o ATXLas fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX, es en ese momento cuando ya se empezarían a utilizar fuentes de alimentación ATX.

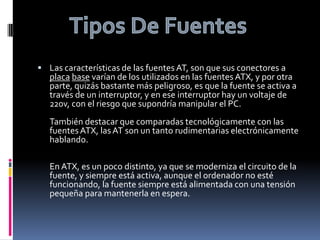

- 4. Las características de las fuentes AT, son que sus conectores a placabase varían de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC.También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto rudimentarias electrónicamente hablando.En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.Tipos De Fuentes

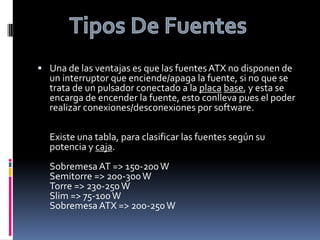

- 5. Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, si no que se trata de un pulsador conectado a la placabase, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software.Existe una tabla, para clasificar las fuentes según su potencia y caja.Sobremesa AT => 150-200 W Semitorre => 200-300 W Torre => 230-250 W Slim => 75-100 W Sobremesa ATX => 200-250 WTipos De Fuentes

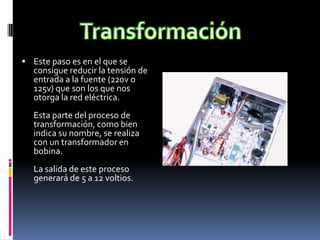

- 6. TransformaciónEste paso es en el que se consigue reducir la tensión de entrada a la fuente (220v o 125v) que son los que nos otorga la red eléctrica.Esta parte del proceso de transformación, como bien indica su nombre, se realiza con un transformador en bobina.La salida de este proceso generará de 5 a 12 voltios.

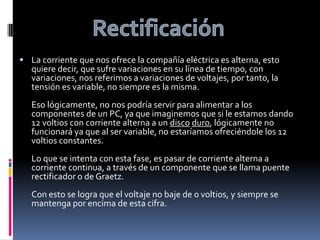

- 7. RectificaciónLa corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su línea de tiempo, con variaciones, nos referimos a variaciones de voltajes, por tanto, la tensión es variable, no siempre es la misma.Eso lógicamente, no nos podría servir para alimentar a los componentes de un PC, ya que imaginemos que si le estamos dando 12 voltios con corriente alterna a un discoduro, lógicamente no funcionará ya que al ser variable, no estaríamos ofreciéndole los 12 voltios constantes.Lo que se intenta con esta fase, es pasar de corriente alterna a corriente continua, a través de un componente que se llama puente rectificador o de Graetz.Con esto se logra que el voltaje no baje de 0 voltios, y siempre se mantenga por encima de esta cifra.

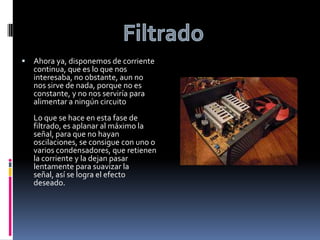

- 8. FiltradoAhora ya, disponemos de corriente continua, que es lo que nos interesaba, no obstante, aun no nos sirve de nada, porque no es constante, y no nos serviría para alimentar a ningún circuitoLo que se hace en esta fase de filtrado, es aplanar al máximo la señal, para que no hayan oscilaciones, se consigue con uno o varios condensadores, que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado.

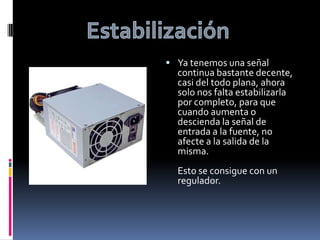

- 9. EstabilizaciónYa tenemos una señal continua bastante decente, casi del todo plana, ahora solo nos falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma.Esto se consigue con un regulador.

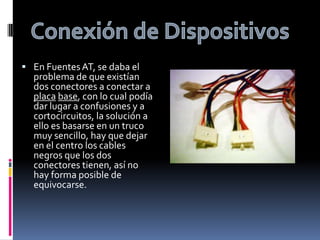

- 10. Conexión de DispositivosEn Fuentes AT, se daba el problema de que existían dos conectores a conectar a placabase, con lo cual podía dar lugar a confusiones y a cortocircuitos, la solución a ello es basarse en un truco muy sencillo, hay que dejar en el centro los cables negros que los dos conectores tienen, así no hay forma posible de equivocarse.

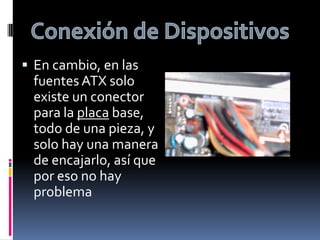

- 11. Conexión de DispositivosEn cambio, en las fuentes ATX solo existe un conector para la placa base, todo de una pieza, y solo hay una manera de encajarlo, así que por eso no hay problema
- 12. Conexión de DispositivosExisten dos tipos de conectores para alimentar dispositivos:El más grande, sirve para conectar dispositivos como discos duros, lectores de CD-ROM, grabadoras, dispositivos SCSI, etc...

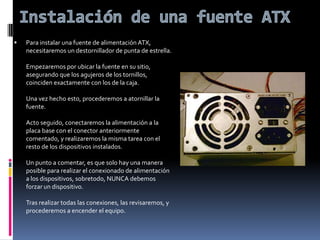

- 13. Instalación de una fuente ATXPara instalar una fuente de alimentación ATX, necesitaremos un destornillador de punta de estrella.Empezaremos por ubicar la fuente en su sitio, asegurando que los agujeros de los tornillos, coinciden exactamente con los de la caja.Una vez hecho esto, procederemos a atornillar la fuente. Acto seguido, conectaremos la alimentación a la placa base con el conector anteriormente comentado, y realizaremos la misma tarea con el resto de los dispositivos instalados.Un punto a comentar, es que solo hay una manera posible para realizar el conexionado de alimentación a los dispositivos, sobretodo, NUNCA debemos forzar un dispositivo.Tras realizar todas las conexiones, las revisaremos, y procederemos a encender el equipo.
