El documento describe los principales elementos arquitectónicos de las iglesias románicas, incluyendo la planta basilical o de cruz latina, las bóvedas de cañón o de arista, los pilares cruciformes, las ventanas abocinadas, el ajedrezado jaqués y las bandas lombardas. Además, explica cómo se usaron estos elementos como un sistema para contrarrestar las fuerzas y soportar el peso de las grandes bóvedas de las catedrales románicas.
Arquitectura romanico
- 2. Planta basilical Planta cruz latina

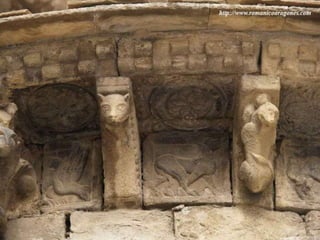

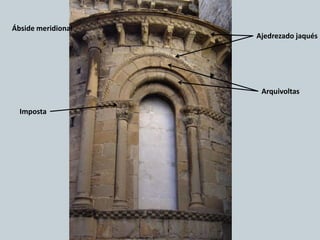

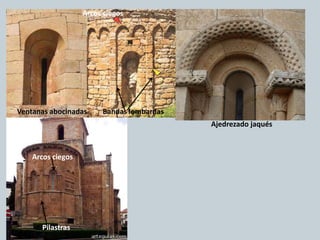

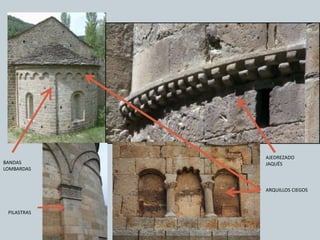

- 4. Ventanas abocinadas Ajedrezado jaqués Pilastras Bandas lombardasVentanas abocinadas Arcos ciegos Arcos ciegos

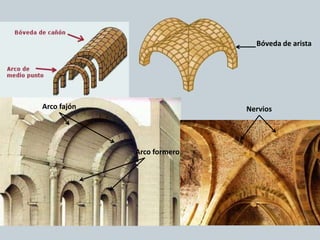

- 6. Arco fajón Arco formero Nervios Bóveda de arista

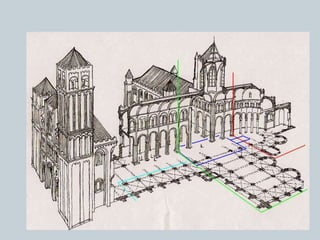

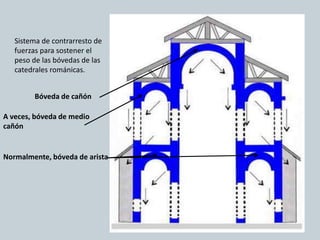

- 7. Sistema de contrarresto de fuerzas para sostener el peso de las bóvedas de las catedrales románicas. Bóveda de cañón Normalmente, bóveda de arista A veces, bóveda de medio cañón

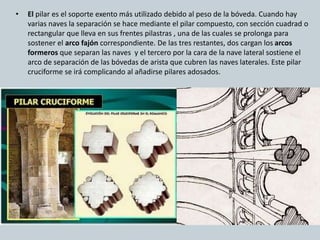

- 8. • El pilar es el soporte exento más utilizado debido al peso de la bóveda. Cuando hay varias naves la separación se hace mediante el pilar compuesto, con sección cuadrad o rectangular que lleva en sus frentes pilastras , una de las cuales se prolonga para sostener el arco fajón correspondiente. De las tres restantes, dos cargan los arcos formeros que separan las naves y el tercero por la cara de la nave lateral sostiene el arco de separación de las bóvedas de arista que cubren las naves laterales. Este pilar cruciforme se irá complicando al añadirse pilares adosados.

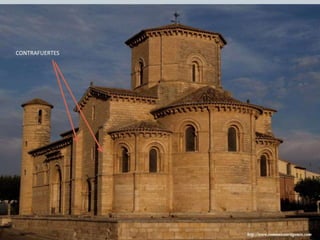

- 12. CONTRAFUERTES

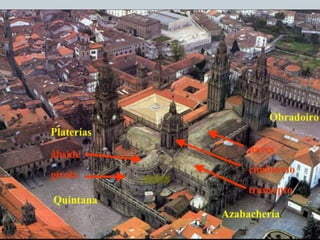

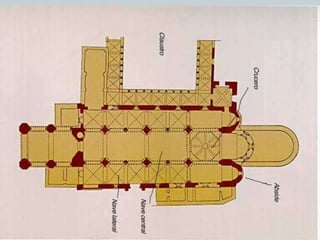

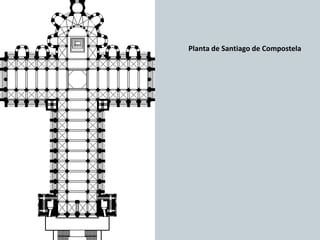

- 20. Planta de Santiago de Compostela

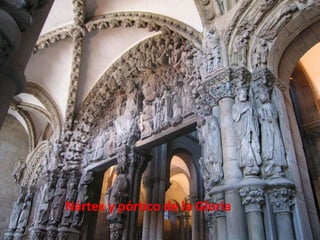

- 23. Nártex y pórtico de la Gloria

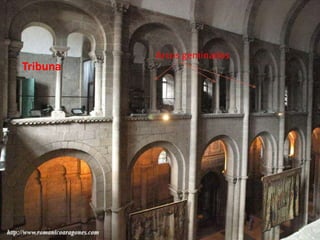

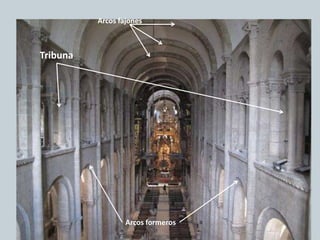

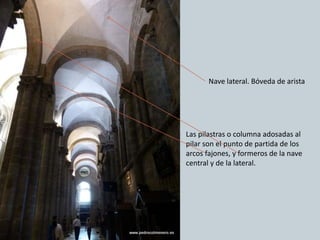

- 25. Nave lateral. Bóveda de arista Las pilastras o columna adosadas al pilar son el punto de partida de los arcos fajones, y formeros de la nave central y de la lateral.

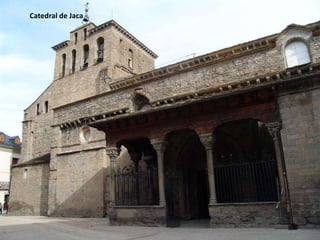

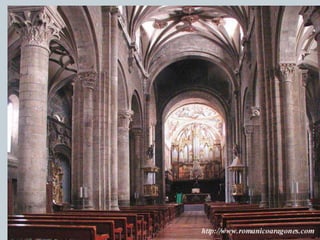

- 29. Catedral de Jaca
