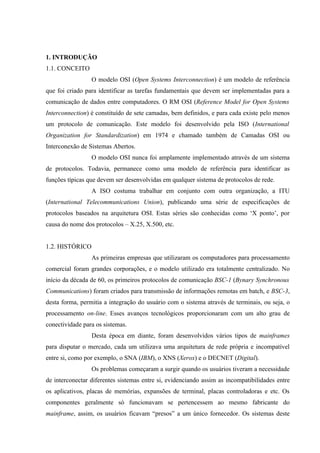

1. INTRODUÇÃO
1.1. CONCEITO
O modelo OSI (Open Systems Interconnection) é um modelo de referência
que foi criado para identificar as tarefas fundamentais que devem ser implementadas para a
comunicação de dados entre computadores. O RM OSI (Reference Model for Open Systems
Interconnection) é constituído de sete camadas, bem definidos, e para cada existe pelo menos
um protocolo de comunicação. Este modelo foi desenvolvido pela ISO (International
Organization for Standardization) em 1974 e chamado também de Camadas OSI ou
Interconexão de Sistemas Abertos.
O modelo OSI nunca foi amplamente implementado através de um sistema
de protocolos. Todavia, permanece como uma modelo de referência para identificar as
funções típicas que devem ser desenvolvidas em qualquer sistema de protocolos de rede.
A ISO costuma trabalhar em conjunto com outra organização, a ITU
(International Telecommunications Union), publicando uma série de especificações de
protocolos baseados na arquitetura OSI. Estas séries são conhecidas como ‘X ponto’, por
causa do nome dos protocolos – X.25, X.500, etc.
1.2. HISTÓRICO
As primeiras empresas que utilizaram os computadores para processamento
comercial foram grandes corporações, e o modelo utilizado era totalmente centralizado. No
início da década de 60, os primeiros protocolos de comunicação BSC-1 (Bynary Synchronous
Communications) foram criados para transmissão de informações remotas em batch, e BSC-3,
desta forma, permitia a integração do usuário com o sistema através de terminais, ou seja, o
processamento on-line. Esses avanços tecnológicos proporcionaram com um alto grau de
conectividade para os sistemas.
Desta época em diante, foram desenvolvidos vários tipos de mainframes
para disputar o mercado, cada um utilizava uma arquitetura de rede própria e incompatível
entre si, como por exemplo, o SNA (IBM), o XNS (Xerox) e o DECNET (Digital).
Os problemas começaram a surgir quando os usuários tiveram a necessidade
de interconectar diferentes sistemas entre si, evidenciando assim as incompatibilidades entre
os aplicativos, placas de memórias, expansões de terminal, placas controladoras e etc. Os
componentes geralmente só funcionavam se pertencessem ao mesmo fabricante do
mainframe, assim, os usuários ficavam “presos” a um único fornecedor. Os sistemas deste

tipo são conhecidos como sistemas fechados, pois não existe uma padronização consensual
para os protocolos executados, que normalmente são conhecidos somente pelo fabricante.
Assim como pessoas que não falam o mesmo idioma têm dificuldade na
comunicação entre si, era difícil para as redes que usavam diferentes especificações e
implementações trocarem informações.
Se uma empresa adquirir outra empresa com um tipo diferente de sistema,
seria um grande problema. Ambas vão querer comunicar-se entre si, e as incompatibilidades
se tornarão difíceis de superar.
No final dos anos 70 apresentava um panorama curioso em termos de
comunicação de dados em redes de computadores: por um lado, uma perspectiva de
crescimento vertiginoso causados pelo investimento e desenvolvimento que estavam sendo
feitos, mas por outro lado uma tendência que poderia acarretar em uma profunda crise no
setor, a heterogeneidade de padrões entre os fabricantes, praticamente impossibilitando a
interconexão entre sistemas de fabricantes distintos.
Iniciou-se a busca de sistemas abertos (Figura 1) para resolver os
problemas de conexão, integração de aplicações e transparência no acesso às informações.
Pois assim o usuário terá liberdade para escolha do fabricante equipamento, banco de dados,
protocolos utilizados e outros componentes que, obedecendo a certos padrões, garantem a
portabilidade das aplicações em diferentes plataformas.

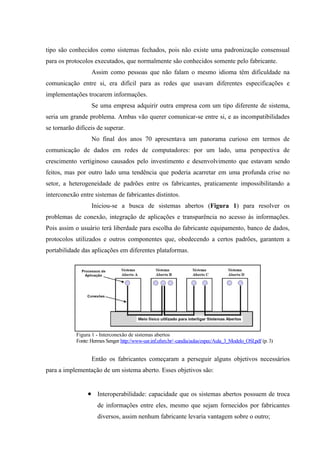

Figura 1 - Interconexão de sistemas abertos
Fonte: Hermes Senger http://www-usr.inf.ufsm.br/~candia/aulas/espec/Aula_3_Modelo_OSI.pdf (p.3)
Então os fabricantes começaram a perseguir alguns objetivos necessários
para a implementação de um sistema aberto. Esses objetivos são:
• Interoperabilidade: capacidade que os sistemas abertos possuem de troca
de informações entre eles, mesmo que sejam fornecidos por fabricantes
diversos, assim nenhum fabricante levaria vantagem sobre o outro;

• Interconectividade: é a maneira através da qual se pode conectar
computadores de fabricantes distintos;
• Portabilidade da aplicação: é a capacidade de um software de rodar em
várias plataformas diferentes;
• "Scalability": capacidade de um software rodar com uma performance
aceitável em computadores de capacidades diversas, desde computadores
pessoais até supercomputadores.
Para se atingir estes objetivos, a ISO (International Organization for
Standardization) ou Organização Internacional de Normatização, passou a se ocupar em criar
um padrão de arquitetura aberta e baseada em camadas. E no início dos anos 80, foi então
definido o Modelo de Referência para Interconexão de Sistemas Abertos (Reference Model
for Open Systems Interconection - RM OSI). Esse modelo serve de base para qualquer tipo de
rede, seja de curta, média ou longa distância.
É igualmente objetivo desta norma a identificação das áreas para
desenvolvimento ou melhoria de normas, e modo de proporcionar uma referência comum
para manter a consistência entre normas semelhantes. Não é objetivo das normas servir de
especificação para implementação ou constituir a base para avaliação da compatibilidade das
implementações atuais. Igualmente, não pretende fornecer um detalhe tão fino que determine
precisamente os serviços e protocolos da arquitetura de interligação. Em disso, o modelo
oferece uma referência conceptual e funcional que permite a equipes internacionais o
desenvolvimento produtivo e independente de normas para cada nível do modelo OSI.
2. FUNDAMENTAÇÃO TEÓRICA
2.1. CARACTERÍSTICAS
O modelo OSI é dividido em sete níveis (camadas), sendo que cada um
deles possui uma função distinta no processo de comunicação entre dois sistemas abertos. A
Figura 2 abaixo mostra os sete níveis do modelo OSI, que serão analisados a seguir,
iniciando pelo nível mais próximo ao meio físico e terminando no nível mais próximo do
usuário. Pode-se ver através da figura que cada nível possui um ou mais protocolos que
realizam as funções específicas daquele nível, e esses protocolos são compatíveis entre as
máquinas que estão se comunicando (host A e host B).

Este conjunto de camadas é hierárquico, ou seja, cada camada baseia-se na camada inferior.

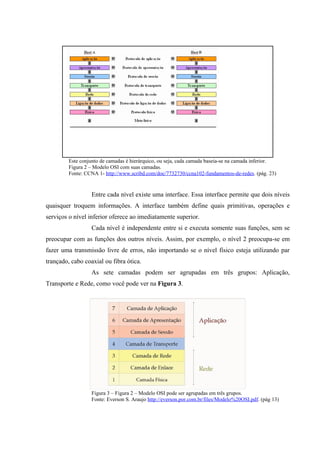

Figura 2 – Modelo OSI com suas camadas.
Fonte: CCNA 1- http://www.scribd.com/doc/7732730/ccna102-fundamentos-de-redes. (pág. 23)
Entre cada nível existe uma interface. Essa interface permite que dois níveis
quaisquer troquem informações. A interface também define quais primitivas, operações e
serviços o nível inferior oferece ao imediatamente superior.
Cada nível é independente entre si e executa somente suas funções, sem se
preocupar com as funções dos outros níveis. Assim, por exemplo, o nível 2 preocupa-se em
fazer uma transmissão livre de erros, não importando se o nível físico esteja utilizando par
trançado, cabo coaxial ou fibra ótica.
As sete camadas podem ser agrupadas em três grupos: Aplicação,
Transporte e Rede, como você pode ver na Figura 3.
Figura 3 – Figura 2 – Modelo OSI pode ser agrupadas em três grupos.
Fonte: Everson S. Araujo http://everson.por.com.br/files/Modelo%20OSI.pdf. (pág 13)

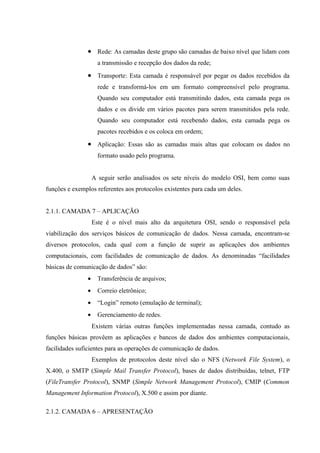

• Rede: As camadas deste grupo são camadas de baixo nível que lidam com
a transmissão e recepção dos dados da rede;
• Transporte: Esta camada é responsável por pegar os dados recebidos da
rede e transformá-los em um formato compreensível pelo programa.
Quando seu computador está transmitindo dados, esta camada pega os
dados e os divide em vários pacotes para serem transmitidos pela rede.
Quando seu computador está recebendo dados, esta camada pega os
pacotes recebidos e os coloca em ordem;
• Aplicação: Essas são as camadas mais altas que colocam os dados no
formato usado pelo programa.
A seguir serão analisados os sete níveis do modelo OSI, bem como suas
funções e exemplos referentes aos protocolos existentes para cada um deles.
2.1.1. CAMADA 7 – APLICAÇÃO
Este é o nível mais alto da arquitetura OSI, sendo o responsável pela
viabilização dos serviços básicos de comunicação de dados. Nessa camada, encontram-se
diversos protocolos, cada qual com a função de suprir as aplicações dos ambientes
computacionais, com facilidades de comunicação de dados. As denominadas “facilidades
básicas de comunicação de dados” são:
• Transferência de arquivos;
• Correio eletrônico;
• “Login” remoto (emulação de terminal);
• Gerenciamento de redes.
Existem várias outras funções implementadas nessa camada, contudo as
funções básicas provêem as aplicações e bancos de dados dos ambientes computacionais,
facilidades suficientes para as operações de comunicação de dados.
Exemplos de protocolos deste nível são o NFS (Network File System), o
X.400, o SMTP (Simple Mail Transfer Protocol), bases de dados distribuídas, telnet, FTP
(FileTransfer Protocol), SNMP (Simple Network Management Protocol), CMIP (Common
Management Information Protocol), X.500 e assim por diante.

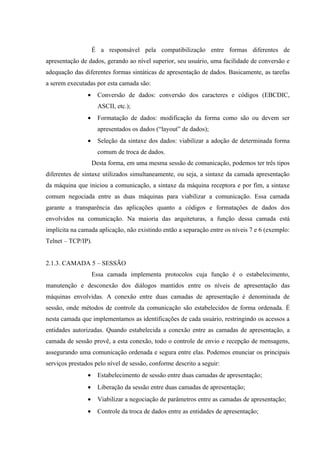

2.1.2. CAMADA 6 – APRESENTAÇÃO

É a responsável pela compatibilização entre formas diferentes de
apresentação de dados, gerando ao nível superior, seu usuário, uma facilidade de conversão e
adequação das diferentes formas sintáticas de apresentação de dados. Basicamente, as tarefas
a serem executadas por esta camada são:
• Conversão de dados: conversão dos caracteres e códigos (EBCDIC,
ASCII, etc.);
• Formatação de dados: modificação da forma como são ou devem ser
apresentados os dados (“layout” de dados);
• Seleção da sintaxe dos dados: viabilizar a adoção de determinada forma
comum de troca de dados.
Desta forma, em uma mesma sessão de comunicação, podemos ter três tipos
diferentes de sintaxe utilizados simultaneamente, ou seja, a sintaxe da camada apresentação
da máquina que iniciou a comunicação, a sintaxe da máquina receptora e por fim, a sintaxe
comum negociada entre as duas máquinas para viabilizar a comunicação. Essa camada
garante a transparência das aplicações quanto a códigos e formatações de dados dos
envolvidos na comunicação. Na maioria das arquiteturas, a função dessa camada está
implícita na camada aplicação, não existindo então a separação entre os níveis 7 e 6 (exemplo:
Telnet – TCP/IP).
2.1.3. CAMADA 5 – SESSÃO
Essa camada implementa protocolos cuja função é o estabelecimento,
manutenção e desconexão dos diálogos mantidos entre os níveis de apresentação das
máquinas envolvidas. A conexão entre duas camadas de apresentação é denominada de
sessão, onde métodos de controle da comunicação são estabelecidos de forma ordenada. É
nesta camada que implementamos as identificações de cada usuário, restringindo os acessos a
entidades autorizadas. Quando estabelecida a conexão entre as camadas de apresentação, a
camada de sessão provê, a esta conexão, todo o controle de envio e recepção de mensagens,
assegurando uma comunicação ordenada e segura entre elas. Podemos enunciar os principais
serviços prestados pelo nível de sessão, conforme descrito a seguir:
• Estabelecimento de sessão entre duas camadas de apresentação;
• Liberação da sessão entre duas camadas de apresentação;
• Viabilizar a negociação de parâmetros entre as camadas de apresentação;
• Controle da troca de dados entre as entidades de apresentação;

• Controle de fluxo simplex, half-duplex ou full duplex, de acordo com as
solicitações e negociações efetuadas pelas camadas de apresentação.
• Sincronismo da comunicação;
• Facilidade para envio de informação urgente, com prioridade sobre as
demais seqüências de dados.

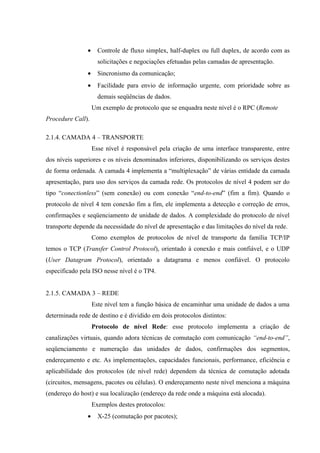

Um exemplo de protocolo que se enquadra neste nível é o RPC (Remote
Procedure Call).
2.1.4. CAMADA 4 – TRANSPORTE
Esse nível é responsável pela criação de uma interface transparente, entre
dos níveis superiores e os níveis denominados inferiores, disponibilizando os serviços destes
de forma ordenada. A camada 4 implementa a “multiplexação” de várias entidade da camada
apresentação, para uso dos serviços da camada rede. Os protocolos de nível 4 podem ser do
tipo “conectionless” (sem conexão) ou com conexão “end-to-end” (fim a fim). Quando o
protocolo de nível 4 tem conexão fim a fim, ele implementa a detecção e correção de erros,
confirmações e seqüenciamento de unidade de dados. A complexidade do protocolo de nível
transporte depende da necessidade do nível de apresentação e das limitações do nível da rede.
Como exemplos de protocolos de nível de transporte da família TCP/IP
temos o TCP (Transfer Control Protocol), orientado à conexão e mais confiável, e o UDP
(User Datagram Protocol), orientado a datagrama e menos confiável. O protocolo
especificado pela ISO nesse nível é o TP4.
2.1.5. CAMADA 3 – REDE
Este nível tem a função básica de encaminhar uma unidade de dados a uma
determinada rede de destino e é dividido em dois protocolos distintos:
Protocolo de nível Rede: esse protocolo implementa a criação de
canalizações virtuais, quando adora técnicas de comutação com comunicação “end-to-end”,
seqüenciamento e numeração das unidades de dados, confirmações dos segmentos,
endereçamento e etc. As implementações, capacidades funcionais, performance, eficiência e
aplicabilidade dos protocolos (de nível rede) dependem da técnica de comutação adotada
(circuitos, mensagens, pacotes ou células). O endereçamento neste nível menciona a máquina
(endereço do host) e sua localização (endereço da rede onde a máquina está alocada).
Exemplos destes protocolos:

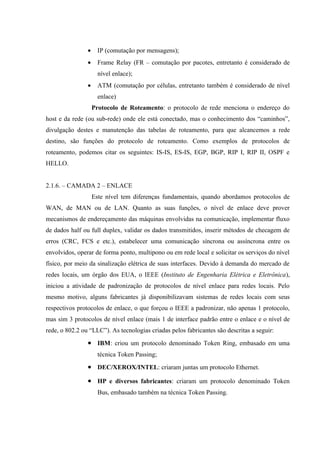

• X-25 (comutação por pacotes);

• IP (comutação por mensagens);
• Frame Relay (FR – comutação por pacotes, entretanto é considerado de
nível enlace);
• ATM (comutação por células, entretanto também é considerado de nível
enlace)
Protocolo de Roteamento: o protocolo de rede menciona o endereço do
host e da rede (ou sub-rede) onde ele está conectado, mas o conhecimento dos “caminhos”,
divulgação destes e manutenção das tabelas de roteamento, para que alcancemos a rede
destino, são funções do protocolo de roteamento. Como exemplos de protocolos de
roteamento, podemos citar os seguintes: IS-IS, ES-IS, EGP, BGP, RIP I, RIP II, OSPF e
HELLO.
2.1.6. – CAMADA 2 – ENLACE
Este nível tem diferenças fundamentais, quando abordamos protocolos de
WAN, de MAN ou de LAN. Quanto as suas funções, o nível de enlace deve prover
mecanismos de endereçamento das máquinas envolvidas na comunicação, implementar fluxo
de dados half ou full duplex, validar os dados transmitidos, inserir métodos de checagem de
erros (CRC, FCS e etc.), estabelecer uma comunicação síncrona ou assíncrona entre os
envolvidos, operar de forma ponto, multipono ou em rede local e solicitar os serviços do nível
físico, por meio da sinalização elétrica de suas interfaces. Devido à demanda do mercado de
redes locais, um órgão dos EUA, o IEEE (Instituto de Engenharia Elétrica e Eletrônica),
iniciou a atividade de padronização de protocolos de nível enlace para redes locais. Pelo
mesmo motivo, alguns fabricantes já disponibilizavam sistemas de redes locais com seus
respectivos protocolos de enlace, o que forçou o IEEE a padronizar, não apenas 1 protocolo,
mas sim 3 protocolos de nível enlace (mais 1 de interface padrão entre o enlace e o nível de
rede, o 802.2 ou “LLC”). As tecnologias criadas pelos fabricantes são descritas a seguir:
• IBM: criou um protocolo denominado Token Ring, embasado em uma
técnica Token Passing;
• DEC/XEROX/INTEL: criaram juntas um protocolo Ethernet.
• HP e diversos fabricantes: criaram um protocolo denominado Token
Bus, embasado também na técnica Token Passing.

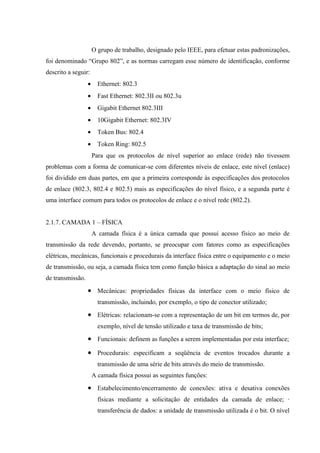

O grupo de trabalho, designado pelo IEEE, para efetuar estas padronizações,
foi denominado “Grupo 802”, e as normas carregam esse número de identificação, conforme
descrito a seguir:
• Ethernet: 802.3
• Fast Ethernet: 802.3II ou 802.3u
• Gigabit Ethernet 802.3III
• 10Gigabit Ethernet: 802.3IV
• Token Bus: 802.4
• Token Ring: 802.5
Para que os protocolos de nível superior ao enlace (rede) não tivessem
problemas com a forma de comunicar-se com diferentes níveis de enlace, este nível (enlace)
foi dividido em duas partes, em que a primeira corresponde às especificações dos protocolos
de enlace (802.3, 802.4 e 802.5) mais as especificações do nível físico, e a segunda parte é
uma interface comum para todos os protocolos de enlace e o nível rede (802.2).
2.1.7. CAMADA 1 – FÍSICA
A camada física é a única camada que possui acesso físico ao meio de
transmissão da rede devendo, portanto, se preocupar com fatores como as especificações
elétricas, mecânicas, funcionais e procedurais da interface física entre o equipamento e o meio
de transmissão, ou seja, a camada física tem como função básica a adaptação do sinal ao meio
de transmissão.
• Mecânicas: propriedades físicas da interface com o meio físico de
transmissão, incluindo, por exemplo, o tipo de conector utilizado;
• Elétricas: relacionam-se com a representação de um bit em termos de, por
exemplo, nível de tensão utilizado e taxa de transmissão de bits;
• Funcionais: definem as funções a serem implementadas por esta interface;
• Procedurais: especificam a seqüência de eventos trocados durante a
transmissão de uma série de bits através do meio de transmissão.
A camada física possui as seguintes funções:
• Estabelecimento/encerramento de conexões: ativa e desativa conexões
físicas mediante a solicitação de entidades da camada de enlace; ·
transferência de dados: a unidade de transmissão utilizada é o bit. O nível

físico tem como função transmitir os bits na mesma ordem em que
chegam da camada de enlace (no sistema de origem) e entregá-los à
camada de enlace na mesma ordem que chegaram (no sistema de destino);
• Gerenciamento das conexões: gerência da qualidade de serviço das
conexões físicas estabelecidas. Deve monitorar taxa de erros,
disponibilidade de serviço, taxa de transmissão, atraso de trânsito etc.
Os padrões de nível físico utilizados são, por exemplo, X.21, X.21 bis,
V.24, V.28, RS-232 I.430, I.431 etc.

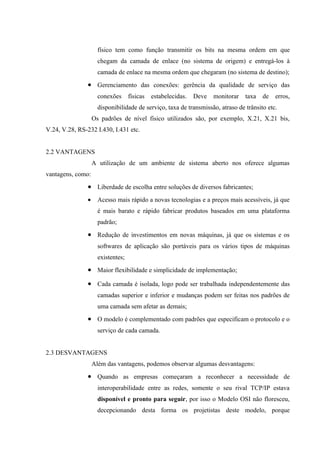

2.2 VANTAGENS
A utilização de um ambiente de sistema aberto nos oferece algumas
vantagens, como:
• Liberdade de escolha entre soluções de diversos fabricantes;
• Acesso mais rápido a novas tecnologias e a preços mais acessíveis, já que
é mais barato e rápido fabricar produtos baseados em uma plataforma
padrão;
• Redução de investimentos em novas máquinas, já que os sistemas e os
softwares de aplicação são portáveis para os vários tipos de máquinas
existentes;
• Maior flexibilidade e simplicidade de implementação;
• Cada camada é isolada, logo pode ser trabalhada independentemente das
camadas superior e inferior e mudanças podem ser feitas nos padrões de
uma camada sem afetar as demais;
• O modelo é complementado com padrões que especificam o protocolo e o
serviço de cada camada.
2.3 DESVANTAGENS
Além das vantagens, podemos observar algumas desvantagens:
• Quando as empresas começaram a reconhecer a necessidade de
interoperabilidade entre as redes, somente o seu rival TCP/IP estava
disponível e pronto para seguir, por isso o Modelo OSI não floresceu,
decepcionando desta forma os projetistas deste modelo, porque

consideravam que o Modelo ISSO iria dominar as comunicações de
computador;
• Muitas camadas tornam o processo lento e burocrático, passando por
várias camadas para enfim ser transmitido.
3. FUNCIONAMENTO
A estrutura em camadas define, de forma não-ambígua de cada uma delas,
em que os protocolos de comunicação de cada camada são os responsáveis pela execução das
funções. Um dos princípios básicos dessa estrutura em camadas é a hierarquia de utilização de
serviços, no qual o protocolo de uma camada N utiliza os serviços do protocolo da camada
inferior (N – 1), e é prestador de serviços para a camada superior (N +1). Sendo assim os
protocolos da camada 7 (Aplicação) não prestam serviços a nenhum outro protocolo e sim
diretamente às aplicações, via sistema operacional; por outro lado, a camada 1 (Física) não
utiliza serviços de nenhuma outra camada, por ser o último nível da estrutura, utilizando-se
diretamente dos meios de transmissão. Veja a Figura 4.
Figura – 4 Princípio de funcionamento do modelo OSI.
Fonte: Hermes Senger http://www-usr.inf.ufsm.br/~candia/aulas/espec/Aula_3_Modelo_OSI.pdf (p.7)
A conexão física, entre as máquinas envolvidas na comunicação, é efetuada
por meio de um único nível, o protocolo da camada Física. Por outro lado, todas as demais
camadas efetuam uma comunicação lógica com suas similares, pertinentes à máquina com a
qual estão conectadas. A comunicação lógica dá-se por intermédio da implantação de
cabeçalhos, (headers), que são controles de procedimento da comunicação. Com este
conceito, verificamos que ocorre uma “envelopagem” e a respectiva tarefa inversa no

receptor, onde a informação é interpretada de acordo com os comandos inseridos nos
cabeçalhos de cada camada, por seus respectivos protocolos. Alguns protocolos também
implementam comandos de finalização (“Trailler”).

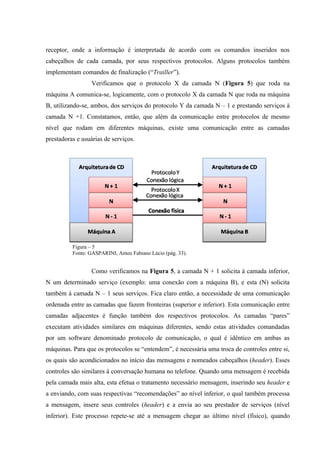

Verificamos que o protocolo X da camada N (Figura 5) que roda na
máquina A comunica-se, logicamente, com o protocolo X da camada N que roda na máquina
B, utilizando-se, ambos, dos serviços do protocolo Y da camada N – 1 e prestando serviços à
camada N +1. Constatamos, então, que além da comunicação entre protocolos de mesmo
nível que rodam em diferentes máquinas, existe uma comunicação entre as camadas
prestadoras e usuárias de serviços.
Figura – 5
Fonte: GASPARINI, Anteu Fabiano Lúcio (pág. 33).
Como verificamos na Figura 5, a camada N + 1 solicita à camada inferior,
N um determinado serviço (exemplo: uma conexão com a máquina B), e esta (N) solicita
também à camada N – 1 seus serviços. Fica claro então, a necessidade de uma comunicação
ordenada entre as camadas que fazem fronteiras (superior e inferior). Esta comunicação entre
camadas adjacentes é função também dos respectivos protocolos. As camadas “pares”
executam atividades similares em máquinas diferentes, sendo estas atividades comandadas
por um software denominado protocolo de comunicação, o qual é idêntico em ambas as
máquinas. Para que os protocolos se “entendem”, é necessária uma troca de controles entre si,
os quais são acondicionados no início das mensagens e nomeados cabeçalhos (header). Esses
controles são similares à conversação humana no telefone. Quando uma mensagem é recebida
pela camada mais alta, esta efetua o tratamento necessário mensagem, inserindo seu header e
a enviando, com suas respectivas “recomendações” ao nível inferior, o qual também processa
a mensagem, insere seus controles (header) e a envia ao seu prestador de serviços (nível
inferior). Este processo repete-se até a mensagem chegar ao último nível (físico), quando

então é enviada ao destinatário por meio de determinado meio de transmissão, e quando
chegar a seu destino, ela é processada por cada nível, que retira seu header (após processá-lo),
o qual efetua a mesma operação. Este processo ocorre a cada camada, até que a mensagem
chegue ao nível mais alto da arquitetura (aplicação). A estrutura é exemplificada na Figura 6.
(Observação: “header” está sendo interpretado como “dados”)

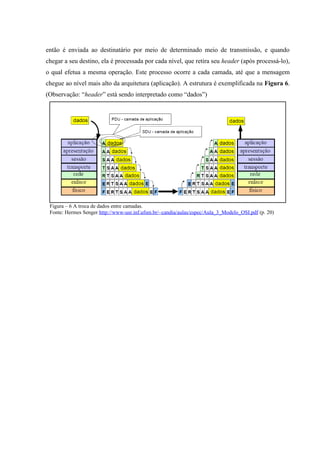

Figura – 6 A troca de dados entre camadas.
Fonte: Hermes Senger http://www-usr.inf.ufsm.br/~candia/aulas/espec/Aula_3_Modelo_OSI.pdf (p. 20)

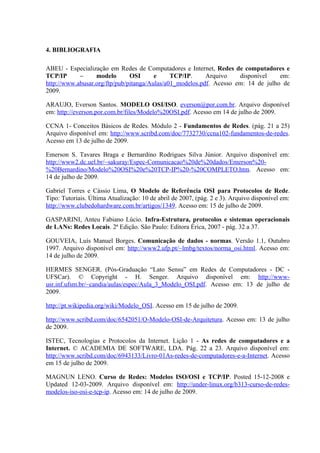

4. BIBLIOGRAFIA
ABEU - Especialização em Redes de Computadores e Internet, Redes de computadores e
TCP/IP – modelo OSI e TCP/IP. Arquivo disponível em:
http://www.abusar.org/ftp/pub/pitanga/Aulas/a01_modelos.pdf. Acesso em: 14 de julho de
2009.
ARAUJO, Everson Santos. MODELO OSI/ISO. everson@por.com.br. Arquivo disponível
em: http://everson.por.com.br/files/Modelo%20OSI.pdf. Acesso em 14 de julho de 2009.
CCNA 1- Conceitos Básicos de Redes. Módulo 2 - Fundamentos de Redes. (pág. 21 a 25)
Arquivo disponível em: http://www.scribd.com/doc/7732730/ccna102-fundamentos-de-redes.
Acesso em 13 de julho de 2009.
Emerson S. Tavares Braga e Bernardino Rodrigues Silva Júnior. Arquivo disponível em:
http://www2.dc.uel.br/~sakuray/Espec-Comunicacao%20de%20dados/Emerson%20-
%20Bernardino/Modelo%20OSI%20e%20TCP-IP%20-%20COMPLETO.htm. Acesso em:
14 de julho de 2009.
Gabriel Torres e Cássio Lima, O Modelo de Referência OSI para Protocolos de Rede.
Tipo: Tutoriais. Última Atualização: 10 de abril de 2007, (pág. 2 e 3). Arquivo disponível em:
http://www.clubedohardware.com.br/artigos/1349. Acesso em: 15 de julho de 2009.
GASPARINI, Anteu Fabiano Lúcio. Infra-Estrutura, protocolos e sistemas operacionais
de LANs: Redes Locais. 2ª Edição. São Paulo: Editora Érica, 2007 - pág. 32 a 37.
GOUVEIA, Luís Manuel Borges. Comunicação de dados - normas. Versão 1.1, Outubro
1997. Arquivo disponível em: http://www2.ufp.pt/~lmbg/textos/norma_osi.html. Acesso em:
14 de julho de 2009.
HERMES SENGER. (Pós-Graduação “Lato Sensu” em Redes de Computadores - DC -
UFSCar). © Copyright - H. Senger. Arquivo disponível em: http://www-
usr.inf.ufsm.br/~candia/aulas/espec/Aula_3_Modelo_OSI.pdf. Acesso em: 13 de julho de
2009.
http://pt.wikipedia.org/wiki/Modelo_OSI. Acesso em 15 de julho de 2009.
http://www.scribd.com/doc/6542051/O-Modelo-OSI-de-Arquitetura. Acesso em: 13 de julho
de 2009.
ISTEC, Tecnologias e Protocolos da Internet. Lição 1 - As redes de computadores e a
Internet. © ACADEMIA DE SOFTWARE, LDA. Pág. 22 a 23. Arquivo disponível em:
http://www.scribd.com/doc/6943133/Livro-01As-redes-de-computadores-e-a-Internet. Acesso
em 15 de julho de 2009.
MAGNUN LENO. Curso de Redes: Modelos ISO/OSI e TCP/IP. Posted 15-12-2008 e
Updated 12-03-2009. Arquivo disponível em: http://under-linux.org/b313-curso-de-redes-
modelos-iso-osi-e-tcp-ip. Acesso em: 14 de julho de 2009.

PINHEIRO, Ricardo J. Fundamentos de Redes de Computadores - Arquiteturas de
Redes. Arquivo disponível em: http://www.scribd.com/doc/13273226/Redes-parte-5-
Modelos-de-Arquitetura-de-Redes. Acesso em: 13 de julho de 2009.
THIAGOVEIGA, O Modelo de Referência OSI. 12 de Dezembro, 2008. Arquivo disponível
em: http://ensinar.wordpress.com/2008/12/12/o-modelo-de-referencia-osi/. Acesso em: 14 de
julho de 2009.

Modelo osi

Mais conteúdo relacionado

Mais procurados (20)

Destaque (20)

Semelhante a Modelo osi (20)

Mais de Karen Carvalho (20)

Último (8)

Modelo osi
