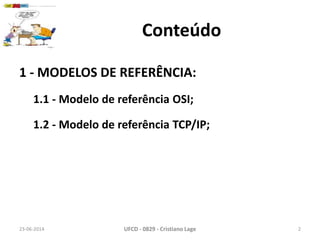

Conteúdo
1 - MODELOS DE REFERÊNCIA:
1.1 - Modelo de referência OSI;
1.2 - Modelo de referência TCP/IP;
23-06-2014 UFCD - 0829 - Cristiano Lage 2

Modelo OSI

Open Systems Interconnection

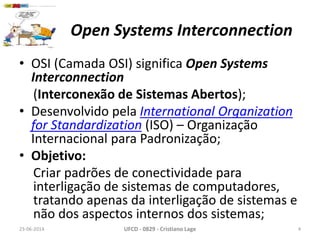

• OSI (Camada OSI) significa Open Systems
Interconnection
(Interconexão de Sistemas Abertos);
• Desenvolvido pela International Organization
for Standardization (ISO) – Organização
Internacional para Padronização;
• Objetivo:
Criar padrões de conectividade para
interligação de sistemas de computadores,
tratando apenas da interligação de sistemas e
não dos aspectos internos dos sistemas;

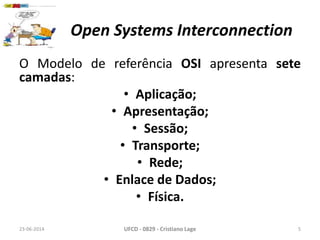

O Modelo de referência OSI apresenta sete
camadas:
• Aplicação;
• Apresentação;
• Sessão;
• Transporte;
• Rede;
• Enlace de Dados;
• Física.

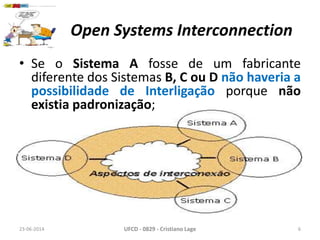

• Se o Sistema A fosse de um fabricante
diferente dos Sistemas B, C ou D não haveria a
possibilidade de Interligação porque não
existia padronização;

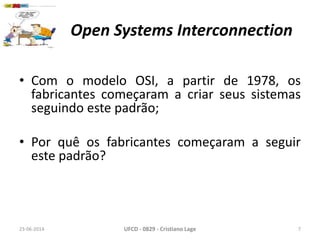

• Com o modelo OSI, a partir de 1978, os
fabricantes começaram a criar seus sistemas
seguindo este padrão;
• Por quê os fabricantes começaram a seguir
este padrão?

Modelo OSI

Modelo OSI

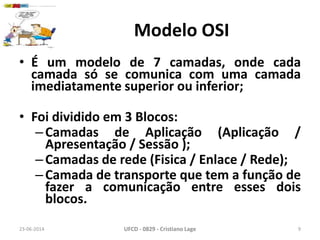

• É um modelo de 7 camadas, onde cada
camada só se comunica com uma camada
imediatamente superior ou inferior;
• Foi dividido em 3 Blocos:
–Camadas de Aplicação (Aplicação /
Apresentação / Sessão );
–Camadas de rede (Fisica / Enlace / Rede);
–Camada de transporte que tem a função de
fazer a comunicação entre esses dois
blocos.

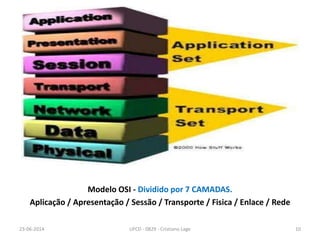

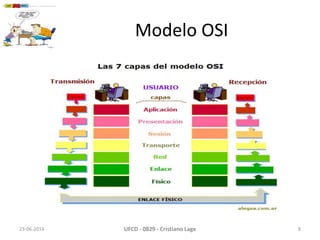

Modelo OSI - Dividido por 7 CAMADAS.
Aplicação / Apresentação / Sessão / Transporte / Fisica / Enlace / Rede

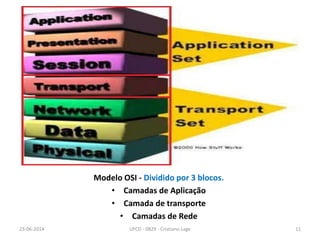

Modelo OSI - Dividido por 3 blocos.
• Camadas de Aplicação
• Camada de transporte
• Camadas de Rede

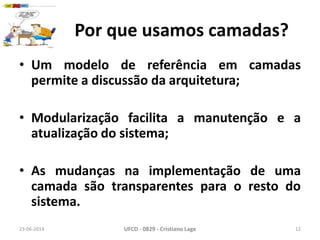

Por que usamos camadas?
• Um modelo de referência em camadas
permite a discussão da arquitetura;
• Modularização facilita a manutenção e a
atualização do sistema;
• As mudanças na implementação de uma
camada são transparentes para o resto do
sistema.

Funcionamento Simplificado
1. Os dados são tratados “verticalmente” através das sete camadas
adjacentes na estação transmissora, do seu nível mais alto (nível de
aplicação) até o nível mais baixo (nível físico);
2. Cada camada realiza um grupo de funções e atribui um cabeçalho ao
pacote de dados da camada imediatamente inferior. Esse processo de
serviços sucessivos e “envelopamento” é feito até atingir o nível 1;
3. No nível 1 (um) – camada física - os dados são efetivamente transmitidos
ao nó ou equipamento adjacente, através do “meio físico”, que pode
variar em cada “trecho” da rede;
4. Na estação receptora é realizado o processo inverso, onde cada camada
presta os seus serviços, retira o cabeçalho, realiza o grupo de funções da
camada e passa para a camada superior;
5. Através desse processo de “envelopamento” e “desenvelopamento”, os
protocolos são executados em cada camada com a sua funcionalidade
específica.

Função das Camadas
• Camada 7 – Aplicação:
– Responsável em permitir
o acesso das aplicações à
rede, provendo serviços
de rede ao usuário de
forma transparente;
– Definição dos protocolos
da aplicação
propriamente ditos;
– Ex: FTP, SMTP, SNMP e
etc.

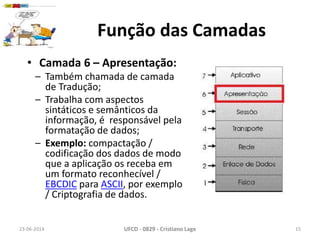

• Camada 6 – Apresentação:
– Também chamada de camada
de Tradução;
– Trabalha com aspectos
sintáticos e semânticos da
informação, é responsável pela
formatação de dados;
– Exemplo: compactação /
codificação dos dados de modo
que a aplicação os receba em
um formato reconhecível /
EBCDIC para ASCII, por exemplo
/ Criptografia de dados.

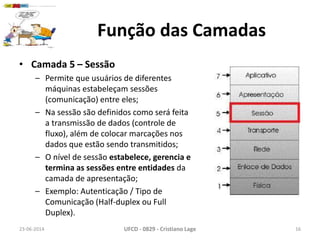

• Camada 5 – Sessão
– Permite que usuários de diferentes
máquinas estabeleçam sessões
(comunicação) entre eles;
– Na sessão são definidos como será feita
a transmissão de dados (controle de
fluxo), além de colocar marcações nos
dados que estão sendo transmitidos;
– O nível de sessão estabelece, gerencia e
termina as sessões entre entidades da
camada de apresentação;
– Exemplo: Autenticação / Tipo de
Comunicação (Half-duplex ou Full
Duplex).

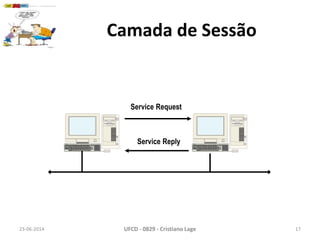

Camada de Sessão
Service Request
Service Reply

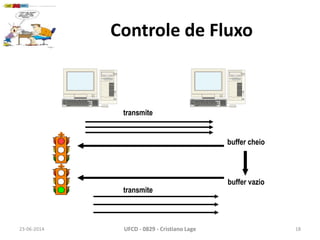

Controle de Fluxo
transmite
buffer cheio
buffer vazio
transmite

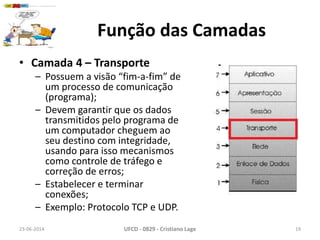

• Camada 4 – Transporte
– Possuem a visão “fim-a-fim” de
um processo de comunicação
(programa);
– Devem garantir que os dados
transmitidos pelo programa de
um computador cheguem ao
seu destino com integridade,
usando para isso mecanismos
como controle de tráfego e
correção de erros;
– Estabelecer e terminar
conexões;
– Exemplo: Protocolo TCP e UDP.

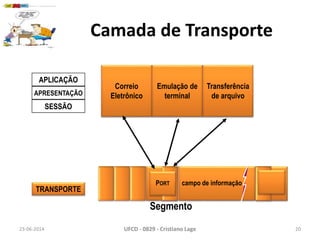

Camada de Transporte
APLICAÇÃO
APRESENTAÇÃO
SESSÃO
TRANSPORTE
frame
check
sequence
campo de informaçãoPORT
Correio
Eletrônico
Emulação de
terminal
Transferência
de arquivo
Segmento

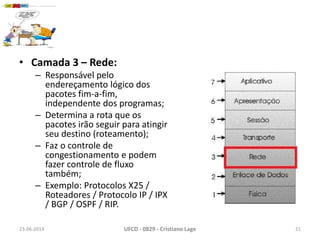

• Camada 3 – Rede:
– Responsável pelo
endereçamento lógico dos
pacotes fim-a-fim,
independente dos programas;
– Determina a rota que os
pacotes irão seguir para atingir
seu destino (roteamento);
– Faz o controle de
congestionamento e podem
fazer controle de fluxo
também;
– Exemplo: Protocolos X25 /
Roteadores / Protocolo IP / IPX
/ BGP / OSPF / RIP.

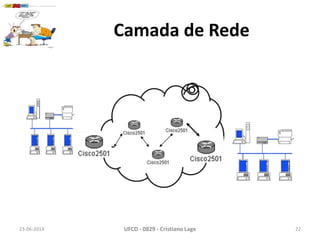

Camada de Rede

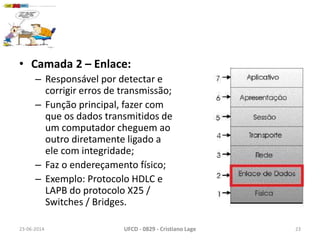

• Camada 2 – Enlace:
– Responsável por detectar e
corrigir erros de transmissão;
– Função principal, fazer com
que os dados transmitidos de
um computador cheguem ao
outro diretamente ligado a
ele com integridade;
– Faz o endereçamento físico;
– Exemplo: Protocolo HDLC e
LAPB do protocolo X25 /
Switches / Bridges.

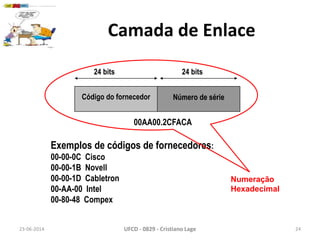

Camada de Enlace
Código do fornecedor Número de série
24 bits 24 bits
00AA00.2CFACA
Exemplos de códigos de fornecedores:
00-00-0C Cisco
00-00-1B Novell
00-00-1D Cabletron
00-AA-00 Intel
00-80-48 Compex
Numeração
Hexadecimal

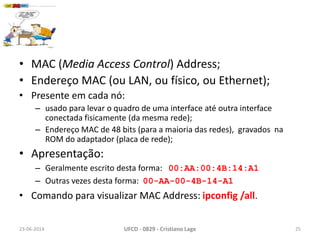

• MAC (Media Access Control) Address;
• Endereço MAC (ou LAN, ou físico, ou Ethernet);
• Presente em cada nó:
– usado para levar o quadro de uma interface até outra interface
conectada fisicamente (da mesma rede);
– Endereço MAC de 48 bits (para a maioria das redes), gravados na
ROM do adaptador (placa de rede);
• Apresentação:
– Geralmente escrito desta forma: 00:AA:00:4B:14:A1
– Outras vezes desta forma: 00-AA-00-4B-14-A1
• Comando para visualizar MAC Address: ipconfig /all.

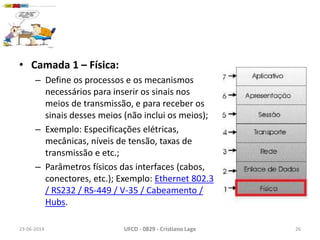

• Camada 1 – Física:
– Define os processos e os mecanismos
necessários para inserir os sinais nos
meios de transmissão, e para receber os
sinais desses meios (não inclui os meios);
– Exemplo: Especificações elétricas,
mecânicas, níveis de tensão, taxas de
transmissão e etc.;
– Parâmetros físicos das interfaces (cabos,
conectores, etc.); Exemplo: Ethernet 802.3
/ RS232 / RS-449 / V-35 / Cabeamento /
Hubs.

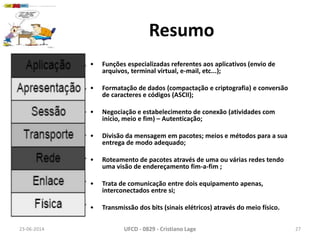

Resumo
• Funções especializadas referentes aos aplicativos (envio de
arquivos, terminal virtual, e-mail, etc...);
• Formatação de dados (compactação e criptografia) e conversão
de caracteres e códigos (ASCII);
• Negociação e estabelecimento de conexão (atividades com
início, meio e fim) – Autenticação;
• Divisão da mensagem em pacotes; meios e métodos para a sua
entrega de modo adequado;
• Roteamento de pacotes através de uma ou várias redes tendo
uma visão de endereçamento fim-a-fim ;
• Trata de comunicação entre dois equipamento apenas,
interconectados entre si;
• Transmissão dos bits (sinais elétricos) através do meio físico.
