ICC:

Trabalho sobre: Modelo de referência OSI.
Nome da escola: Agrupamento de Escolas da Batalha
Curso de Educação e Formação de Operador de Informática 2
Realizado por: Henrique Bassani nº6 8ºH
Leonardo Simões nº10 8ºH

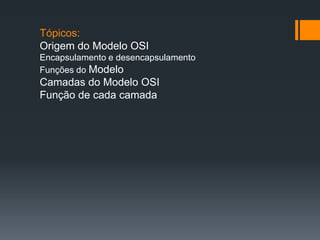

Tópicos:
Origem do Modelo OSI
Encapsulamento e desencapsulamento
Funções do Modelo
Camadas do Modelo OSI
Função de cada camada

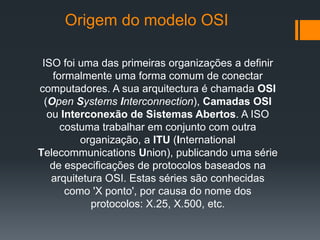

ISO foi uma das primeiras organizações a definir
formalmente uma forma comum de conectar
computadores. A sua arquitectura é chamada OSI
(Open Systems Interconnection), Camadas OSI
ou Interconexão de Sistemas Abertos. A ISO
costuma trabalhar em conjunto com outra
organização, a ITU (International
Telecommunications Union), publicando uma série
de especificações de protocolos baseados na
arquitetura OSI. Estas séries são conhecidas
como 'X ponto', por causa do nome dos
protocolos: X.25, X.500, etc.
Origem do modelo OSI

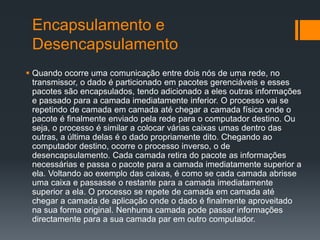

Encapsulamento e
Desencapsulamento
 Quando ocorre uma comunicação entre dois nós de uma rede, no
transmissor, o dado é particionado em pacotes gerenciáveis e esses
pacotes são encapsulados, tendo adicionado a eles outras informações
e passado para a camada imediatamente inferior. O processo vai se
repetindo de camada em camada até chegar a camada física onde o
pacote é finalmente enviado pela rede para o computador destino. Ou
seja, o processo é similar a colocar várias caixas umas dentro das
outras, a última delas é o dado propriamente dito. Chegando ao
computador destino, ocorre o processo inverso, o de
desencapsulamento. Cada camada retira do pacote as informações
necessárias e passa o pacote para a camada imediatamente superior a
ela. Voltando ao exemplo das caixas, é como se cada camada abrisse
uma caixa e passasse o restante para a camada imediatamente
superior a ela. O processo se repete de camada em camada até
chegar a camada de aplicação onde o dado é finalmente aproveitado
na sua forma original. Nenhuma camada pode passar informações
directamente para a sua camada par em outro computador.

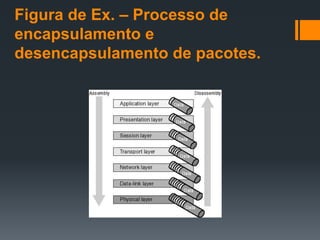

Figura de Ex. – Processo de
encapsulamento e
desencapsulamento de pacotes.

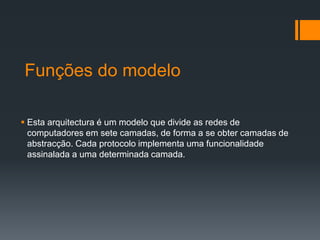

Funções do modelo
 Esta arquitectura é um modelo que divide as redes de
computadores em sete camadas, de forma a se obter camadas de
abstracção. Cada protocolo implementa uma funcionalidade
assinalada a uma determinada camada.

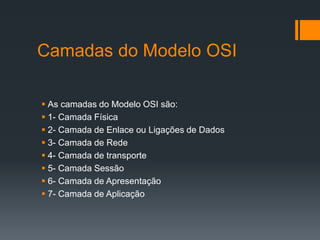

Camadas do Modelo OSI
 As camadas do Modelo OSI são:
 1- Camada Física
 2- Camada de Enlace ou Ligações de Dados
 3- Camada de Rede
 4- Camada de transporte
 5- Camada Sessão
 6- Camada de Apresentação
 7- Camada de Aplicação

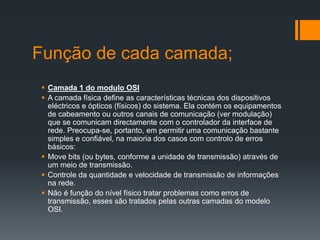

Função de cada camada;
 Camada 1 do modulo OSI
 A camada física define as características técnicas dos dispositivos
eléctricos e ópticos (físicos) do sistema. Ela contém os equipamentos
de cabeamento ou outros canais de comunicação (ver modulação)
que se comunicam directamente com o controlador da interface de
rede. Preocupa-se, portanto, em permitir uma comunicação bastante
simples e confiável, na maioria dos casos com controlo de erros
básicos:
 Move bits (ou bytes, conforme a unidade de transmissão) através de
um meio de transmissão.
 Controle da quantidade e velocidade de transmissão de informações
na rede.
 Não é função do nível físico tratar problemas como erros de
transmissão, esses são tratados pelas outras camadas do modelo
OSI.

(continuação)

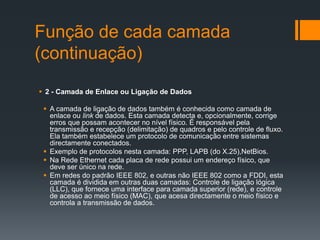

 2 - Camada de Enlace ou Ligação de Dados
 A camada de ligação de dados também é conhecida como camada de
enlace ou link de dados. Esta camada detecta e, opcionalmente, corrige
erros que possam acontecer no nível físico. É responsável pela
transmissão e recepção (delimitação) de quadros e pelo controle de fluxo.
Ela também estabelece um protocolo de comunicação entre sistemas
directamente conectados.
 Exemplo de protocolos nesta camada: PPP, LAPB (do X.25),NetBios.
 Na Rede Ethernet cada placa de rede possui um endereço físico, que
deve ser único na rede.
 Em redes do padrão IEEE 802, e outras não IEEE 802 como a FDDI, esta
camada é dividida em outras duas camadas: Controle de ligação lógica
(LLC), que fornece uma interface para camada superior (rede), e controle
de acesso ao meio físico (MAC), que acesa directamente o meio físico e
controla a transmissão de dados.

(continuação)

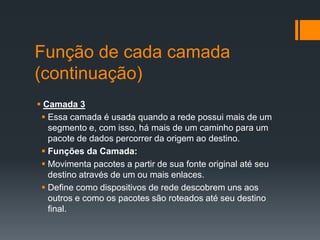

 Camada 3
 Essa camada é usada quando a rede possui mais de um
segmento e, com isso, há mais de um caminho para um
pacote de dados percorrer da origem ao destino.
 Funções da Camada:
 Movimenta pacotes a partir de sua fonte original até seu
destino através de um ou mais enlaces.
 Define como dispositivos de rede descobrem uns aos
outros e como os pacotes são roteados até seu destino
final.

(continuação)

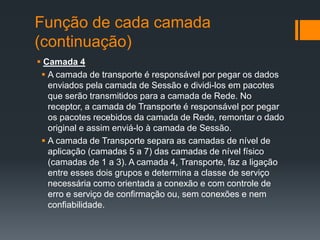

 Camada 4
 A camada de transporte é responsável por pegar os dados
enviados pela camada de Sessão e dividi-los em pacotes
que serão transmitidos para a camada de Rede. No
receptor, a camada de Transporte é responsável por pegar
os pacotes recebidos da camada de Rede, remontar o dado
original e assim enviá-lo à camada de Sessão.
 A camada de Transporte separa as camadas de nível de
aplicação (camadas 5 a 7) das camadas de nível físico
(camadas de 1 a 3). A camada 4, Transporte, faz a ligação
entre esses dois grupos e determina a classe de serviço
necessária como orientada a conexão e com controle de
erro e serviço de confirmação ou, sem conexões e nem
confiabilidade.

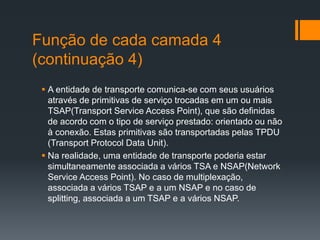

Função de cada camada 4
(continuação 4)
 A entidade de transporte comunica-se com seus usuários
através de primitivas de serviço trocadas em um ou mais
TSAP(Transport Service Access Point), que são definidas
de acordo com o tipo de serviço prestado: orientado ou não
à conexão. Estas primitivas são transportadas pelas TPDU
(Transport Protocol Data Unit).
 Na realidade, uma entidade de transporte poderia estar
simultaneamente associada a vários TSA e NSAP(Network
Service Access Point). No caso de multiplexação,
associada a vários TSAP e a um NSAP e no caso de
splitting, associada a um TSAP e a vários NSAP.

(continuação)

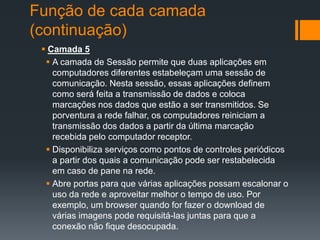

 Camada 5
 A camada de Sessão permite que duas aplicações em
computadores diferentes estabeleçam uma sessão de
comunicação. Nesta sessão, essas aplicações definem
como será feita a transmissão de dados e coloca
marcações nos dados que estão a ser transmitidos. Se
porventura a rede falhar, os computadores reiniciam a
transmissão dos dados a partir da última marcação
recebida pelo computador receptor.
 Disponibiliza serviços como pontos de controles periódicos
a partir dos quais a comunicação pode ser restabelecida
em caso de pane na rede.
 Abre portas para que várias aplicações possam escalonar o
uso da rede e aproveitar melhor o tempo de uso. Por
exemplo, um browser quando for fazer o download de
várias imagens pode requisitá-las juntas para que a
conexão não fique desocupada.

(continuação)

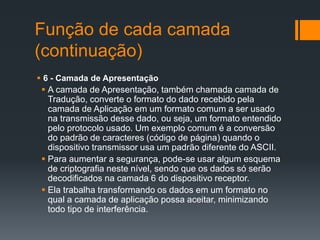

 6 - Camada de Apresentação
 A camada de Apresentação, também chamada camada de
Tradução, converte o formato do dado recebido pela
camada de Aplicação em um formato comum a ser usado
na transmissão desse dado, ou seja, um formato entendido
pelo protocolo usado. Um exemplo comum é a conversão
do padrão de caracteres (código de página) quando o
dispositivo transmissor usa um padrão diferente do ASCII.
 Para aumentar a segurança, pode-se usar algum esquema
de criptografia neste nível, sendo que os dados só serão
decodificados na camada 6 do dispositivo receptor.
 Ela trabalha transformando os dados em um formato no
qual a camada de aplicação possa aceitar, minimizando
todo tipo de interferência.

(continuação)

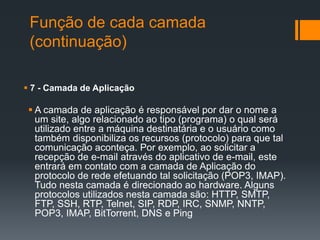

 7 - Camada de Aplicação
 A camada de aplicação é responsável por dar o nome a
um site, algo relacionado ao tipo (programa) o qual será
utilizado entre a máquina destinatária e o usuário como
também disponibiliza os recursos (protocolo) para que tal
comunicação aconteça. Por exemplo, ao solicitar a
recepção de e-mail através do aplicativo de e-mail, este
entrará em contato com a camada de Aplicação do
protocolo de rede efetuando tal solicitação (POP3, IMAP).
Tudo nesta camada é direcionado ao hardware. Alguns
protocolos utilizados nesta camada são: HTTP, SMTP,
FTP, SSH, RTP, Telnet, SIP, RDP, IRC, SNMP, NNTP,
POP3, IMAP, BitTorrent, DNS e Ping
