O documento descreve as camadas do modelo OSI, incluindo suas funções. Cada camada fornece serviços à camada acima e recebe serviços da camada abaixo, com a camada mais baixa interagindo diretamente com o meio físico. O modelo OSI divide o problema da comunicação em sete camadas, cada uma resolvendo um aspecto específico da transmissão de dados entre sistemas.
Apostilaredes

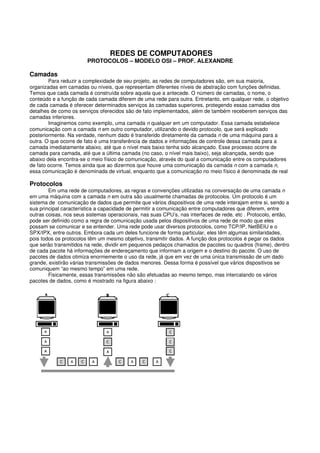

- 1. REDES DE COMPUTADORES PROTOCOLOS – MODELO OSI – PROF. ALEXANDRE Camadas Para reduzir a complexidade de seu projeto, as redes de computadores são, em sua maioria, organizadas em camadas ou níveis, que representam diferentes níveis de abstração com funções definidas. Temos que cada camada é construída sobre aquela que a antecede. O número de camadas, o nome, o conteúdo e a função de cada camada diferem de uma rede para outra. Entretanto, em qualquer rede, o objetivo de cada camada é oferecer determinados serviços às camadas superiores, protegendo essas camadas dos detalhes de como os serviços oferecidos são de fato implementados, além de também receberem serviços das camadas inferiores. Imaginemos como exemplo, uma camada n qualquer em um computador. Essa camada estabelece comunicação com a camada n em outro computador, utilizando o devido protocolo, que será explicado posteriormente. Na verdade, nenhum dado é transferido diretamente da camada n de uma máquina para a outra. O que ocorre de fato é uma transferência de dados e informações de controle dessa camada para a camada imediatamente abaixo, até que o nível mais baixo tenha sido alcançado. Esse processo ocorre de camada para camada, até que a última camada (no caso, o nível mais baixo), seja alcançada, sendo que abaixo dela encontra-se o meio físico de comunicação, através do qual a comunicação entre os computadores de fato ocorre. Temos ainda que ao dizermos que houve uma comunicação da camada n com a camada n, essa comunicação é denominada de virtual, enquanto que a comunicação no meio físico é denominada de real Protocolos Em uma rede de computadores, as regras e convenções utilizadas na conversação de uma camada n em uma máquina com a camada n em outra são usualmente chamadas de protocolos. Um protocolo é um sistema de comunicação de dados que permite que vários dispositivos de uma rede interajam entre si, sendo a sua principal característica a capacidade de permitir a comunicação entre computadores que diferem, entre outras coisas, nos seus sistemas operacionais, nas suas CPU’s, nas interfaces de rede, etc . Protocolo, então, pode ser definido como a regra de comunicação usada pelos dispositivos de uma rede de modo que eles possam se comunicar e se entender. Uma rede pode usar diversos protocolos, como TCP/IP, NetBEIU e o SPX/IPX, entre outros. Embora cada um deles funcione de forma particular, eles têm algumas similaridades, pois todos os protocolos têm um mesmo objetivo, transmitir dados. A função dos protocolos é pegar os dados que serão transmitidos na rede, dividir em pequenos pedaços chamados de pacotes ou quadros (frame), dentro de cada pacote há informações de endereçamento que informam a origem e o destino do pacote. O uso de pacotes de dados otimiza enormemente o uso da rede, já que em vez de uma única transmissão de um dado grande, existirão várias transmissões de dados menores. Dessa forma é possível que vários dispositivos se comuniquem “ao mesmo tempo” em uma rede. Fisicamente, essas transmissões não são efetuadas ao mesmo tempo, mas intercalando os vários pacotes de dados, como é mostrado na figura abaixo :

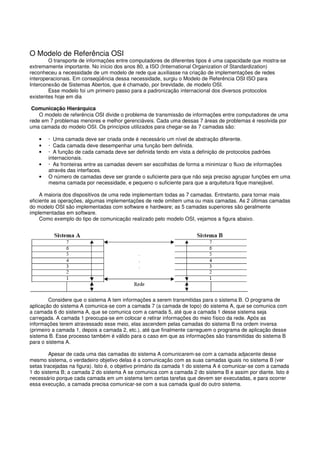

- 2. O Modelo de Referência OSI O transporte de informações entre computadores de diferentes tipos é uma capacidade que mostra-se extremamente importante. No início dos anos 80, a ISO (International Organization of Standardization) reconheceu a necessidade de um modelo de rede que auxiliasse na criação de implementações de redes interoperacionais. Em conseqüência dessa necessidade, surgiu o Modelo de Referência OSI ISO para Interconexão de Sistemas Abertos, que é chamado, por brevidade, de modelo OSI. Esse modelo foi um primeiro passo para a padronização internacional dos diversos protocolos existentes hoje em dia Comunicação Hierárquica O modelo de referência OSI divide o problema de transmissão de informações entre computadores de uma rede em 7 problemas menores e melhor gerenciáveis. Cada uma dessas 7 áreas de problemas é resolvida por uma camada do modelo OSI. Os princípios utilizados para chegar-se às 7 camadas são: • · Uma camada deve ser criada onde é necessário um nível de abstração diferente. • · Cada camada deve desempenhar uma função bem definida. • · A função de cada camada deve ser definida tendo em vista a definição de protocolos padrões internacionais. • · As fronteiras entre as camadas devem ser escolhidas de forma a minimizar o fluxo de informações através das interfaces. • O número de camadas deve ser grande o suficiente para que não seja preciso agrupar funções em uma mesma camada por necessidade, e pequeno o suficiente para que a arquitetura fique manejável. A maioria dos dispositivos de uma rede implementam todas as 7 camadas. Entretanto, para tornar mais eficiente as operações, algumas implementações de rede omitem uma ou mais camadas. As 2 últimas camadas do modelo OSI são implementadas com software e hardware; as 5 camadas superiores são geralmente implementadas em software. Como exemplo do tipo de comunicação realizado pelo modelo OSI, vejamos a figura abaixo. Considere que o sistema A tem informações a serem transmitidas para o sistema B. O programa de aplicação do sistema A comunica-se com a camada 7 (a camada de topo) do sistema A, que se comunica com a camada 6 do sistema A, que se comunica com a camada 5, até que a camada 1 desse sistema seja carregada. A camada 1 preocupa-se em colocar e retirar informações do meio físico da rede. Após as informações terem atravessado esse meio, elas ascendem pelas camadas do sistema B na ordem inversa (primeiro a camada 1, depois a camada 2, etc.), até que finalmente carreguem o programa de aplicação desse sistema B. Esse processo também é válido para o caso em que as informações são transmitidas do sistema B para o sistema A. Apesar de cada uma das camadas do sistema A comunicarem-se com a camada adjacente desse mesmo sistema, o verdadeiro objetivo delas é a comunicação com as suas camadas iguais no sistema B (ver setas tracejadas na figura). Isto é, o objetivo primário da camada 1 do sistema A é comunicar-se com a camada 1 do sistema B; a camada 2 do sistema A se comunica com a camada 2 do sistema B e assim por diante. Isto é necessário porque cada camada em um sistema tem certas tarefas que devem ser executadas, e para ocorrer essa execução, a camada precisa comunicar-se com a sua camada igual do outro sistema.

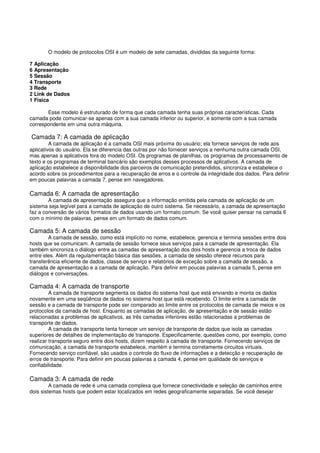

- 3. O modelo de protocolos OSI é um modelo de sete camadas, divididas da seguinte forma: 7 Aplicação 6 Apresentação 5 Sessão 4 Transporte 3 Rede 2 Link de Dados 1 Física Esse modelo é estruturado de forma que cada camada tenha suas próprias características. Cada camada pode comunicar-se apenas com a sua camada inferior ou superior, e somente com a sua camada correspondente em uma outra máquina. Camada 7: A camada de aplicação A camada de aplicação é a camada OSI mais próxima do usuário; ela fornece serviços de rede aos aplicativos do usuário. Ela se diferencia das outras por não fornecer serviços a nenhuma outra camada OSI, mas apenas a aplicativos fora do modelo OSI. Os programas de planilhas, os programas de processamento de texto e os programas de terminal bancário são exemplos desses processos de aplicativos. A camada de aplicação estabelece a disponibilidade dos parceiros de comunicação pretendidos, sincroniza e estabelece o acordo sobre os procedimentos para a recuperação de erros e o controle da integridade dos dados. Para definir em poucas palavras a camada 7, pense em navegadores. Camada 6: A camada de apresentação A camada de apresentação assegura que a informação emitida pela camada de aplicação de um sistema seja legível para a camada de aplicação de outro sistema. Se necessário, a camada de apresentação faz a conversão de vários formatos de dados usando um formato comum. Se você quiser pensar na camada 6 com o mínimo de palavras, pense em um formato de dados comum. Camada 5: A camada de sessão A camada de sessão, como está implícito no nome, estabelece, gerencia e termina sessões entre dois hosts que se comunicam. A camada de sessão fornece seus serviços para a camada de apresentação. Ela também sincroniza o diálogo entre as camadas de apresentação dos dois hosts e gerencia a troca de dados entre eles. Além da regulamentação básica das sessões, a camada de sessão oferece recursos para transferência eficiente de dados, classe de serviço e relatórios de exceção sobre a camada de sessão, a camada de apresentação e a camada de aplicação. Para definir em poucas palavras a camada 5, pense em diálogos e conversações. Camada 4: A camada de transporte A camada de transporte segmenta os dados do sistema host que está enviando e monta os dados novamente em uma seqüência de dados no sistema host que está recebendo. O limite entre a camada de sessão e a camada de transporte pode ser comparado ao limite entre os protocolos de camada de meios e os protocolos da camada de host. Enquanto as camadas de aplicação, de apresentação e de sessão estão relacionadas a problemas de aplicativos, as três camadas inferiores estão relacionadas a problemas de transporte de dados. A camada de transporte tenta fornecer um serviço de transporte de dados que isola as camadas superiores de detalhes de implementação de transporte. Especificamente, questões como, por exemplo, como realizar transporte seguro entre dois hosts, dizem respeito à camada de transporte. Fornecendo serviços de comunicação, a camada de transporte estabelece, mantém e termina corretamente circuitos virtuais. Fornecendo serviço confiável, são usados o controle do fluxo de informações e a detecção e recuperação de erros de transporte. Para definir em poucas palavras a camada 4, pense em qualidade de serviços e confiabilidade. Camada 3: A camada de rede A camada de rede é uma camada complexa que fornece conectividade e seleção de caminhos entre dois sistemas hosts que podem estar localizados em redes geograficamente separadas. Se você desejar

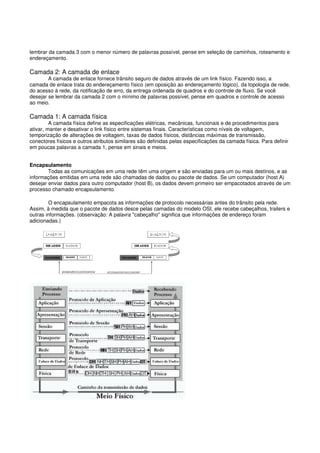

- 4. lembrar da camada 3 com o menor número de palavras possível, pense em seleção de caminhos, roteamento e endereçamento. Camada 2: A camada de enlace A camada de enlace fornece trânsito seguro de dados através de um link físico. Fazendo isso, a camada de enlace trata do endereçamento físico (em oposição ao endereçamento lógico), da topologia de rede, do acesso à rede, da notificação de erro, da entrega ordenada de quadros e do controle de fluxo. Se você desejar se lembrar da camada 2 com o mínimo de palavras possível, pense em quadros e controle de acesso ao meio. Camada 1: A camada física A camada física define as especificações elétricas, mecânicas, funcionais e de procedimentos para ativar, manter e desativar o link físico entre sistemas finais. Características como níveis de voltagem, temporização de alterações de voltagem, taxas de dados físicos, distâncias máximas de transmissão, conectores físicos e outros atributos similares são definidas pelas especificações da camada física. Para definir em poucas palavras a camada 1, pense em sinais e meios. Encapsulamento Todas as comunicações em uma rede têm uma origem e são enviadas para um ou mais destinos, e as informações emitidas em uma rede são chamadas de dados ou pacote de dados. Se um computador (host A) desejar enviar dados para outro computador (host B), os dados devem primeiro ser empacotados através de um processo chamado encapsulamento. O encapsulamento empacota as informações de protocolo necessárias antes do trânsito pela rede. Assim, à medida que o pacote de dados desce pelas camadas do modelo OSI, ele recebe cabeçalhos, trailers e outras informações. (observação: A palavra "cabeçalho" significa que informações de endereço foram adicionadas.)

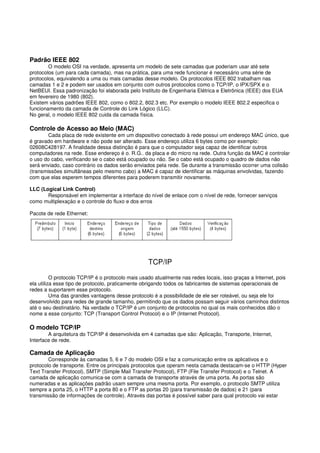

- 5. Padrão IEEE 802 O modelo OSI na verdade, apresenta um modelo de sete camadas que poderiam usar até sete protocolos (um para cada camada), mas na prática, para uma rede funcionar é necessário uma série de protocolos, equivalendo a uma ou mais camadas desse modelo. Os protocolos IEEE 802 trabalham nas camadas 1 e 2 e podem ser usados em conjunto com outros protocolos como o TCP/IP, o IPX/SPX e o NetBEUI. Essa padronização foi elaborada pelo Instituto de Engenharia Elétrica e Eletrônica (IEEE) dos EUA em fevereiro de 1980 (802). Existem vários padrões IEEE 802, como o 802.2, 802.3 etc. Por exemplo o modelo IEEE 802.2 especifica o funcionamento da camada de Controle do Link Lógico (LLC). No geral, o modelo IEEE 802 cuida da camada física. Controle de Acesso ao Meio (MAC) Cada placa de rede existente em um dispositivo conectado à rede possui um endereço MAC único, que é gravado em hardware e não pode ser alterado. Esse endereço utiliza 6 bytes como por exemplo: 02608C428197. A finalidade dessa distinção é para que o computador seja capaz de identificar outros computadores na rede. Esse endereço é o. R.G.. da placa e do micro na rede. Outra função da MAC é controlar o uso do cabo, verificando se o cabo está ocupado ou não. Se o cabo está ocupado o quadro de dados não será enviado, caso contrário os dados serão enviados pela rede. Se durante a transmissão ocorrer uma colisão (transmissões simultâneas pelo mesmo cabo) a MAC é capaz de identificar as máquinas envolvidas, fazendo com que elas esperem tempos diferentes para poderem transmitir novamente. LLC (Logical Link Control) Responsável em implementar a interface do nível de enlace com o nível de rede, fornecer serviços como multiplexaçáo e o controle do fluxo e dos erros Pacote de rede Ethernet: TCP/IP O protocolo TCP/IP é o protocolo mais usado atualmente nas redes locais, isso graças a Internet, pois ela utiliza esse tipo de protocolo, praticamente obrigando todos os fabricantes de sistemas operacionais de redes a suportarem esse protocolo. Uma das grandes vantagens desse protocolo é a possibilidade de ele ser roteável, ou seja ele foi desenvolvido para redes de grande tamanho, permitindo que os dados possam seguir vários caminhos distintos até o seu destinatário. Na verdade o TCP/IP é um conjunto de protocolos no qual os mais conhecidos dão o nome a esse conjunto: TCP (Transport Control Protocol) e o IP (Internet Protocol). O modelo TCP/IP A arquitetura do TCP/IP é desenvolvida em 4 camadas que são: Aplicação, Transporte, Internet, Interface de rede. Camada de Aplicação Corresponde às camadas 5, 6 e 7 do modelo OSI e faz a comunicação entre os aplicativos e o protocolo de transporte. Entre os principais protocolos que operam nesta camada destacam-se o HTTP (Hyper Text Transfer Protocol), SMTP (Simple Mail Transfer Protocol), FTP (File Transfer Protocol) e o Telnet. A camada de aplicação comunica-se com a camada de transporte através de uma porta. As portas são numeradas e as aplicações padrão usam sempre uma mesma porta. Por exemplo, o protocolo SMTP utiliza sempre a porta 25, o HTTP a porta 80 e o FTP as portas 20 (para transmissão de dados) e 21 (para transmissão de informações de controle). Através das portas é possível saber para qual protocolo vai estar

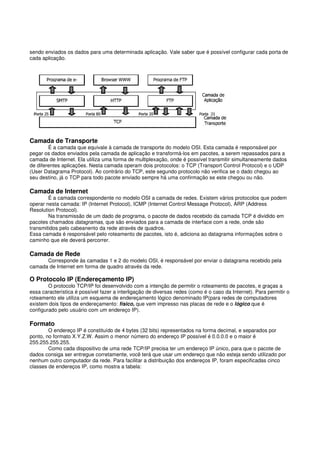

- 6. sendo enviados os dados para uma determinada aplicação. Vale saber que é possível configurar cada porta de cada aplicação. Camada de Transporte É a camada que equivale à camada de transporte do modelo OSI. Esta camada é responsável por pegar os dados enviados pela camada de aplicação e transformá-los em pacotes, a serem repassados para a camada de Internet. Ela utiliza uma forma de multiplexação, onde é possível transmitir simultaneamente dados de diferentes aplicações. Nesta camada operam dois protocolos: o TCP (Transport Control Protocol) e o UDP (User Datagrama Protocol). Ao contrário do TCP, este segundo protocolo não verifica se o dado chegou ao seu destino, já o TCP para todo pacote enviado sempre há uma confirmação se este chegou ou não. Camada de Internet É a camada correspondente no modelo OSI a camada de redes. Existem vários protocolos que podem operar nesta camada: IP (Internet Protocol), ICMP (Internet Control Message Protocol), ARP (Address Resolution Protocol). Na transmissão de um dado de programa, o pacote de dados recebido da camada TCP é dividido em pacotes chamados datagramas, que são enviados para a camada de interface com a rede, onde são transmitidos pelo cabeanento da rede através de quadros. Essa camada é responsável pelo roteamento de pacotes, isto é, adiciona ao datagrama informações sobre o caminho que ele deverá percorrer. Camada de Rede Corresponde às camadas 1 e 2 do modelo OSI, é responsável por enviar o datagrama recebido pela camada de Internet em forma de quadro através da rede. O Protocolo IP (Endereçamento IP) O protocolo TCP/IP foi desenvolvido com a intenção de permitir o roteamento de pacotes, e graças a essa característica é possível fazer a interligação de diversas redes (como é o caso da Internet). Para permitir o roteamento ele utiliza um esquema de endereçamento lógico denominado IP(para redes de computadores existem dois tipos de endereçamento: físico, que vem impresso nas placas de rede e o lógico que é configurado pelo usuário com um endereço IP). Formato O endereço IP é constituído de 4 bytes (32 bits) representados na forma decimal, e separados por ponto, no formato X.Y.Z.W. Assim o menor número do endereço IP possível é 0.0.0.0 e o maior é 255.255.255.255. Como cada dispositivo de uma rede TCP/IP precisa ter um endereço IP único, para que o pacote de dados consiga ser entregue corretamente, você terá que usar um endereço que não esteja sendo utilizado por nenhum outro computador da rede. Para facilitar a distribuição dos endereços IP, foram especificadas cinco classes de endereços IP, como mostra a tabela:

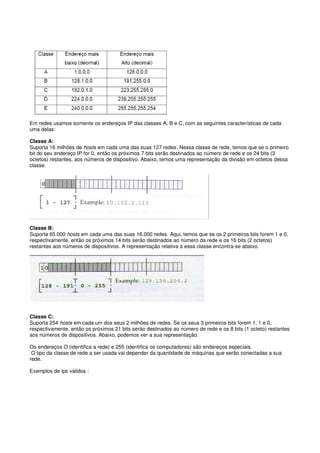

- 7. Em redes usamos somente os endereços IP das classes A, B e C, com as seguintes características de cada uma delas: Classe A: Suporta 16 milhões de hosts em cada uma das suas 127 redes. Nessa classe de rede, temos que se o primeiro bit do seu endereço IP for 0, então os próximos 7 bits serão destinados ao número de rede e os 24 bits (3 octetos) restantes, aos números de dispositivo. Abaixo, temos uma representação da divisão em octetos dessa classe. Classe B: Suporta 65.000 hosts em cada uma das suas 16.000 redes. Aqui, temos que se os 2 primeiros bits forem 1 e 0, respectivamente, então os próximos 14 bits serão destinados ao número da rede e os 16 bits (2 octetos) restantes aos números de dispositivos. A representação relativa a essa classe encontra-se abaixo. Classe C: Suporta 254 hosts em cada um dos seus 2 milhões de redes. Se os seus 3 primeiros bits forem 1, 1 e 0, respectivamente, então os próximos 21 bits serão destinados ao número de rede e os 8 bits (1 octeto) restantes aos números de dispositivos. Abaixo, podemos ver a sua representação. Os endereços O (identifica a rede) e 255 (identifica os computadores) são endereços especiais. O tipo da classe de rede a ser usada vai depender da quantidade de máquinas que serão conectadas a sua rede. Exemplos de ips válidos :

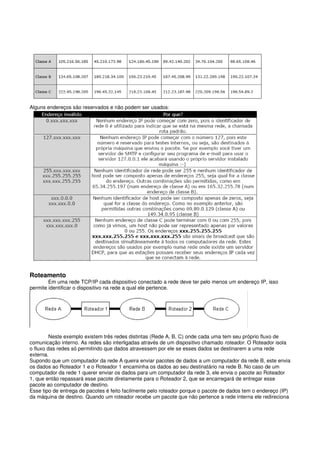

- 8. Alguns endereços são reservados e não podem ser usados: Roteamento Em uma rede TCP/IP cada dispositivo conectado a rede deve ter pelo menos um endereço IP, isso permite identificar o dispositivo na rede a qual ele pertence. Neste exemplo existem três redes distintas (Rede A, B, C) onde cada uma tem seu próprio fluxo de comunicação interno. As redes são interligadas através de um dispositivo chamado roteador. O Roteador isola o fluxo das redes só permitindo que dados atravessem por ele se esses dados se destinarem a uma rede externa. Supondo que um computador da rede A queira enviar pacotes de dados a um computador da rede B, este envia os dados ao Roteador 1 e o Roteador 1 encaminha os dados ao seu destinatário na rede B. No caso de um computador da rede 1 querer enviar os dados para um computador da rede 3, ele envia o pacote ao Roteador 1, que então repassará esse pacote diretamente para o Roteador 2, que se encarregará de entregar esse pacote ao computador de destino. Esse tipo de entrega de pacotes é feito facilmente pelo roteador porque o pacote de dados tem o endereço (IP) da máquina de destino. Quando um roteador recebe um pacote que não pertence a rede interna ele redireciona

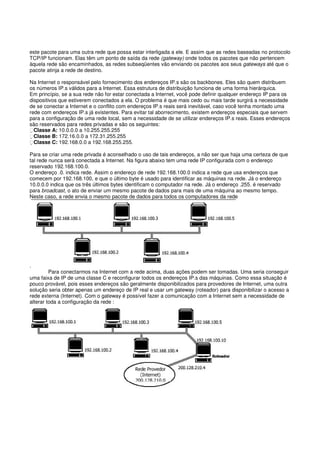

- 9. este pacote para uma outra rede que possa estar interligada a ele. E assim que as redes baseadas no protocolo TCP/IP funcionam. Elas têm um ponto de saída da rede (gateway) onde todos os pacotes que não pertencem àquela rede são encaminhados, as redes subseqüentes vão enviando os pacotes aos seus gateways até que o pacote atinja a rede de destino. Na Internet o responsável pelo fornecimento dos endereços IP.s são os backbones. Eles são quem distribuem os números IP.s válidos para a Internet. Essa estrutura de distribuição funciona de uma forma hierárquica. Em princípio, se a sua rede não for estar conectada a Internet, você pode definir qualquer endereço IP para os dispositivos que estiverem conectados a ela. O problema é que mais cedo ou mais tarde surgirá a necessidade de se conectar a Internet e o conflito com endereços IP.s reais será inevitável, caso você tenha montado uma rede com endereços IP.s já existentes. Para evitar tal aborrecimento, existem endereços especiais que servem para a configuração de uma rede local, sem a necessidade de se utilizar endereços IP.s reais. Esses endereços são reservados para redes privadas e são os seguintes: Classe A: 10.0.0.0 a 10.255.255.255 Classe B: 172.16.0.0 a 172.31.255.255 Classe C: 192.168.0.0 a 192.168.255.255. Para se criar uma rede privada é aconselhado o uso de tais endereços, a não ser que haja uma certeza de que tal rede nunca será conectada a Internet. Na figura abaixo tem uma rede IP configurada com o endereço reservado 192.168.100.0. O endereço .0. indica rede. Assim o endereço de rede 192.168.100.0 indica a rede que usa endereços que comecem por 192.168.100, e que o último byte é usado para identificar as máquinas na rede. Já o endereço 10.0.0.0 indica que os três últimos bytes identificam o computador na rede. Já o endereço .255. é reservado para broadcast, o ato de enviar um mesmo pacote de dados para mais de uma máquina ao mesmo tempo. Neste caso, a rede envia o mesmo pacote de dados para todos os computadores da rede . Para conectarmos na Internet com a rede acima, duas ações podem ser tomadas. Uma seria conseguir uma faixa de IP de uma classe C e reconfigurar todos os endereços IP.s das máquinas. Como essa situação é pouco provável, pois esses endereços são geralmente disponibilizados para provedores de Internet, uma outra solução seria obter apenas um endereço de IP real e usar um gateway (roteador) para disponibilizar o acesso a rede externa (Internet). Com o gateway é possível fazer a comunicação com a Internet sem a necessidade de alterar toda a configuração da rede :

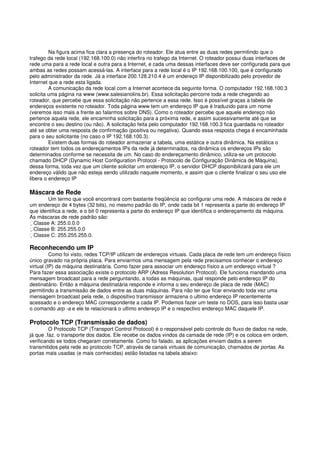

- 10. Na figura acima fica clara a presença do roteador. Ele atua entre as duas redes permitindo que o trafego da rede local (192.168.100.0) não interfira no trafego da Internet. O roteador possui duas interfaces de rede uma para a rede local e outra para a Internet, e cada uma dessas interfaces deve ser configurada para que ambas as redes possam acessá-las. A interface para a rede local é o IP 192.168.100.100, que é configurado pelo administrador da rede. Já a interface 200.128.210.4 é um endereço IP disponibilizado pelo provedor de Internet que a rede esta ligada. A comunicação da rede local com a Internet acontece da seguinte forma. O computador 192.168.100.3 solicita uma página na www (www.salesianolins.br). Essa solicitação percorre toda a rede chegando ao roteador, que percebe que essa solicitação não pertence a essa rede. Isso é possível graças a tabela de endereços existente no roteador. Toda página www tem um endereço IP que é traduzido para um nome (veremos isso mais a frente ao falarmos sobre DNS). Como o roteador percebe que aquele endereço não pertence aquela rede, ele encaminha solicitação para a próxima rede, e assim sucessivamente até que se encontre o seu destino (ou não). A solicitação feita pelo computador 192.168.100.3 fica guardada no roteador até se obter uma resposta de confirmação (positiva ou negativa). Quando essa resposta chega é encaminhada para o seu solicitante (no caso o IP 192.168.100.3). Existem duas formas do roteador armazenar a tabela, uma estática e outra dinâmica. Na estática o roteador tem todos os endereçamentos IPs da rede já determinados, na dinâmica os endereços IPs são determinados conforme se necessita de um. No caso do endereçamento dinâmico, utiliza-se um protocolo chamado DHCP (Dynamic Host Configuration Protocol - Protocolo de Configuração Dinâmica de Máquina), dessa forma, toda vez que um cliente solicitar um endereço IP, o servidor DHCP disponibilizará para ele um endereço válido que não esteja sendo utilizado naquele momento, e assim que o cliente finalizar o seu uso ele libera o endereço IP Máscara de Rede Um termo que você encontrará com bastante freqüência ao configurar uma rede. A máscara de rede é um endereço de 4 bytes (32 bits), no mesmo padrão do IP, onde cada bit 1 representa a parte do endereço IP que identifica a rede, e o bit 0 representa a parte do endereço IP que identifica o endereçamento da máquina. As máscaras de rede padrão são: Classe A: 255.0.0.0 Classe B: 255.255.0.0 Classe C: 255.255.255.0. Reconhecendo um IP Como foi visto, redes TCP/IP utilizam de endereços virtuais. Cada placa de rede tem um endereço físico único gravado na própria placa. Para enviarmos uma mensagem pela rede precisamos conhecer o endereço virtual (IP) da máquina destinatária. Como fazer para associar um endereço físico a um endereço virtual ? Para fazer essa associação existe o protocolo ARP (Adress Resolution Protocol). Ele funciona mandando uma mensagem broadcast para a rede perguntando, a todas as máquinas, qual responde pelo endereço IP do destinatário. Então a máquina destinatária responde e informa o seu endereço de placa de rede (MAC) permitindo a transmissão de dados entre as duas máquinas. Para não ter que ficar enviando toda vez uma mensagem broadcast pela rede, o dispositivo transmissor armazena o ultimo endereço IP recentemente acessado e o endereço MAC correspondente a cada IP. Podemos fazer um teste no DOS, para isso basta usar o comando arp -a e ele te relacionará o ultimo endereço IP e o respectivo endereço MAC daquele IP. Protocolo TCP (Transmissão de dados) O Protocolo TCP (Transport Control Protocol) é o responsável pelo controle do fluxo de dados na rede, já que .faz. o transporte dos dados. Ele recebe os dados vindos da camada de rede (IP) e os coloca em ordem, verificando se todos chegaram corretamente. Como foi falado, as aplicações enviam dados a serem transmitidos pela rede ao protocolo TCP, através de canais virtuais de comunicação, chamados de portas. As portas mais usadas (e mais conhecidas) estão listadas na tabela abaixo:

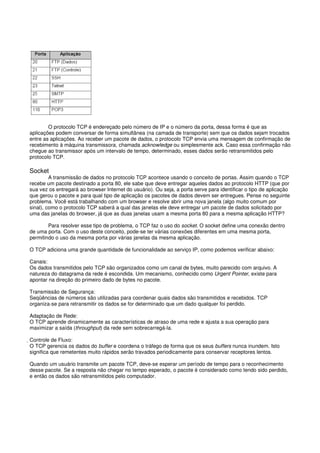

- 11. O protocolo TCP é endereçado pelo número de IP e o número da porta, dessa forma é que as aplicações podem conversar de forma simultânea (na camada de transporte) sem que os dados sejam trocados entre as aplicações. Ao receber um pacote de dados, o protocolo TCP envia uma mensagem de confirmação de recebimento à máquina transmissora, chamada acknowledge ou simplesmente ack. Caso essa confirmação não chegue ao transmissor após um intervalo de tempo, determinado, esses dados serão retransmitidos pelo protocolo TCP. Socket A transmissão de dados no protocolo TCP acontece usando o conceito de portas. Assim quando o TCP recebe um pacote destinado a porta 80, ele sabe que deve entregar aqueles dados ao protocolo HTTP (que por sua vez os entregará ao browser Internet do usuário). Ou seja, a porta serve para identificar o tipo de aplicação que gerou o pacote e para qual tipo de aplicação os pacotes de dados devem ser entregues. Pense no seguinte problema. Você está trabalhando com um browser e resolve abrir uma nova janela (algo muito comum por sinal), como o protocolo TCP saberá a qual das janelas ele deve entregar um pacote de dados solicitado por uma das janelas do browser, já que as duas janelas usam a mesma porta 80 para a mesma aplicação HTTP? Para resolver esse tipo de problema, o TCP faz o uso do socket. O socket define uma conexão dentro de uma porta. Com o uso deste conceito, pode-se ter várias conexões diferentes em uma mesma porta, permitindo o uso da mesma porta por várias janelas da mesma aplicação. O TCP adiciona uma grande quantidade de funcionalidade ao serviço IP, como podemos verificar abaixo: Canais: Os dados transmitidos pelo TCP são organizados como um canal de bytes, muito parecido com arquivo. A natureza do datagrama da rede é escondida. Um mecanismo, conhecido como Urgent Pointer, existe para apontar na direção do primeiro dado de bytes no pacote. Transmissão de Segurança: Seqüências de números são utilizadas para coordenar quais dados são transmitidos e recebidos. TCP organiza-se para retransmitir os dados se for determinado que um dado qualquer foi perdido. Adaptação de Rede: O TCP aprende dinamicamente as características de atraso de uma rede e ajusta a sua operação para maximizar a saída (throughput) da rede sem sobrecarregá-la. Controle de Fluxo: O TCP gerencia os dados do buffer e coordena o tráfego de forma que os seus buffers nunca inundem. Isto significa que remetentes muito rápidos serão travados periodicamente para conservar receptores lentos. Quando um usuário transmite um pacote TCP, deve-se esperar um período de tempo para o reconhecimento desse pacote. Se a resposta não chegar no tempo esperado, o pacote é considerado como tendo sido perdido, e então os dados são retransmitidos pelo computador.

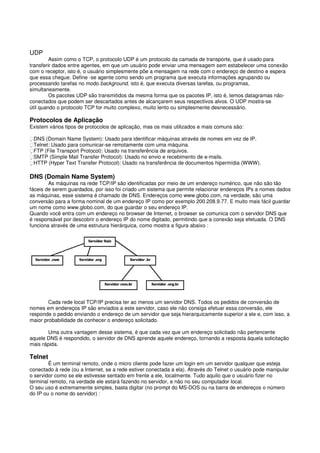

- 12. UDP Assim como o TCP, o protocolo UDP é um protocolo da camada de transporte, que é usado para transferir dados entre agentes, em que um usuário pode enviar uma mensagem sem estabelecer uma conexão com o receptor, isto é, o usuário simplesmente põe a mensagem na rede com o endereço de destino e espera que essa chegue. Define -se agente como sendo um programa que executa informações agrupando ou processando tarefas no modo background, isto é, que executa diversas tarefas, ou programas, simultaneamente. Os pacotes UDP são transmitidos da mesma forma que os pacotes IP, isto é, temos datagramas não- conectados que podem ser descartados antes de alcançarem seus respectivos alvos. O UDP mostra-se útil quando o protocolo TCP for muito complexo, muito lento ou simplesmente desnecessário. Protocolos de Aplicação Existem vários tipos de protocolos de aplicação, mas os mais utilizados e mais comuns são: DNS (Domain Name System): Usado para identificar máquinas através de nomes em vez de IP. Telnet: Usado para comunicar-se remotamente com uma máquina. FTP (File Transport Protocol): Usado na transferência de arquivos. SMTP (Simple Mail Transfer Protocol): Usado no envio e recebimento de e-mails. HTTP (Hyper Text Transfer Protocol): Usado na transferência de documentos hipermídia (WWW). DNS (Domain Name System) As máquinas na rede TCP/IP são identificadas por meio de um endereço numérico, que não são tão fáceis de serem guardados, por isso foi criado um sistema que permite relacionar endereços IPs a nomes dados as máquinas, esse sistema é chamado de DNS. Endereços como www.globo.com, na verdade, são uma conversão para a forma nominal de um endereço IP como por exemplo 200.208.9.77. E muito mais fácil guardar um nome como www.globo.com, do que guardar o seu endereço IP. Quando você entra com um endereço no browser de Internet, o browser se comunica com o servidor DNS que é responsável por descobrir o endereço IP do nome digitado, permitindo que a conexão seja efetuada. O DNS funciona através de uma estrutura hierárquica, como mostra a figura abaixo : Cada rede local TCP/IP precisa ter ao menos um servidor DNS. Todos os pedidos de conversão de nomes em endereços IP são enviados a este servidor, caso ele não consiga efetuar essa conversão, ele responde o pedido enviando o endereço de um servidor que seja hierarquicamente superior a ele e, com isso, a maior probabilidade de conhecer o endereço solicitado. Uma outra vantagem desse sistema, é que cada vez que um endereço solicitado não pertencente aquele DNS é respondido, o servidor de DNS aprende aquele endereço, tornando a resposta àquela solicitação mais rápida. Telnet É um terminal remoto, onde o micro cliente pode fazer um login em um servidor qualquer que esteja conectado à rede (ou a Internet, se a rede estiver conectada a ela). Através do Telnet o usuário pode manipular o servidor como se ele estivesse sentado em frente a ele, localmente. Tudo aquilo que o usuário fizer no terminal remoto, na verdade ele estará fazendo no servidor, e não no seu computador local. O seu uso é extremamente simples, basta digitar (no prompt do MS-DOS ou na barra de endereços o número do IP ou o nome do servidor) :

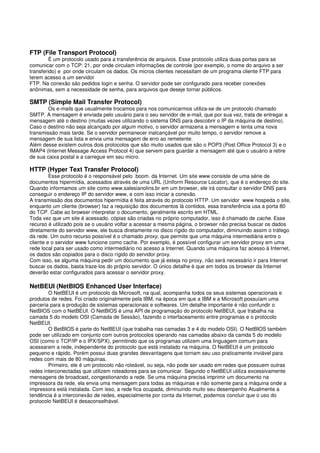

- 13. FTP (File Transport Protocol) É um protocolo usado para a transferência de arquivos. Esse protocolo utiliza duas portas para se comunicar com o TCP: 21, por onde circulam informações de controle (por exemplo, o nome do arquivo a ser transferido) e por onde circulam os dados. Os micros clientes necessitam de um programa cliente FTP para terem acesso a um servidor FTP. Na conexão são pedidos login e senha. O servidor pode ser configurado para receber conexões anônimas, sem a necessidade de senha, para arquivos que deseje tornar públicos. SMTP (Simple Mail Transfer Protocol) Os e-mails que usualmente trocamos para nos comunicarmos utiliza-se de um protocolo chamado SMTP. A mensagem é enviada pelo usuário para o seu servidor de e-mail, que por sua vez, trata de entregar a mensagem até o destino (muitas vezes utilizando o sistema DNS para descobrir o IP da máquina de destino). Caso o destino não seja alcançado por algum motivo, o servidor armazena a mensagem e tenta uma nova transmissão mais tarde. Se o servidor permanecer inalcançável por muito tempo, o servidor remove a mensagem de sua lista e envia uma mensagem de erro ao remetente. Além desse existem outros dois protocolos que são muito usados que são o POP3 (Post Office Protocol 3) e o IMAP4 (lnternet Message Access Protocol 4) que servem para guardar a mensagem até que o usuário a retire de sua caixa postal e a carregue em seu micro. HTTP (Hyper Text Transfer Protocol) Esse protocolo é o responsável pelo .boom. da Internet. Um site www consiste de uma série de documentos hipermídia, acessados através de uma URL (Uniform Resource Locator), que é o endereço do site. Quando informamos um site como www.salesianolins.br em um browser, ele irá consultar o servidor DNS para conseguir o endereço IP do servidor www, e com isso iniciar a conexão. A transmissão dos documentos hipermídia é feita através do protocolo HTTP. Um servidor www hospeda o site, enquanto um cliente (browser) faz a requisição dos documentos lá contidos, essa transferência usa a porta 80 do TCP. Cabe ao browser interpretar o documento, geralmente escrito em HTML. Toda vez que um site é acessado, cópias são criadas no próprio computador, isso é chamado de cache. Esse recurso é utilizado pois se o usuário voltar a acessar a mesma página, o browser não precisa buscar os dados diretamente do servidor www, ele busca diretamente no disco rígido do computador, diminuindo assim o tráfego da rede. Um outro recurso possível é o chamado proxy, que permite que uma máquina intermediária entre o cliente e o servidor www funcione como cache. Por exemplo, é possível configurar um servidor proxy em uma rede local para ser usado como intermediário no acesso a Internet. Quando uma máquina faz acesso à Internet, os dados são copiados para o disco rígido do servidor proxy. Com isso, se alguma máquina pedir um documento que já esteja no proxy, não será necessário ir para Internet buscar os dados, basta traze-los do próprio servidor. O único detalhe é que em todos os browser da Internet deverão estar configurados para acessar o servidor proxy. NetBEUI (NetBIOS Enhanced User Interface) O NetBEUI é um protocolo da Microsoft, na qual, acompanha todos os seus sistemas operacionais e produtos de redes. Foi criado originalmente pela IBM, na época em que a IBM e a Microsoft possuíam uma parceria para a produção de sistemas operacionais e softwares. Um detalhe importante é não confundir o NetBIOS com o NetBEUI. O NetBIOS é uma API de programação do protocolo NetBEUI, que trabalha na camada 5 do modelo OSI (Camada de Sessão), fazendo o interfaceamento entre programas e o protocolo NetBEUI. O BetBIOS é parte do NetBEUI (que trabalha nas camadas 3 e 4 do modelo OSI). O NetBIOS também pode ser utilizado em conjunto com outros protocolos operando nas camadas abaixo da camda 5 do modelo OSI (como o TCP/IP e o IPX/SPX), permitindo que os programas utilizem uma linguagem comum para acessarem a rede, independente do protocolo que está instalado na máquina. O NetBEUI é um protocolo pequeno e rápido. Porém possui duas grandes desvantagens que tornam seu uso praticamente inviável para redes com mais de 80 máquinas. Primeiro, ele é um protocolo não roteável, ou seja, não pode ser usado em redes que possuem outras redes interconectadas que utilizem roteadores para se comunicar. Segundo o NetBEUI utiliza excessivamente mensagens de broadcast, congestionando a rede. Se uma máquina precisa imprimir um documento na impressora da rede, ela envia uma mensagem para todas as máquinas e não somente para a máquina onde a impressora está instalada. Com isso, a rede fica ocupada, diminuindo muito seu desempenho Atualmente a tendência é a interconexão de redes, especialmente por conta da Internet, podemos concluir que o uso do protocolo NetBEUI é desaconselhável.
