Protocolos 2ªversão
- 1. PROTOCOLOS Modelos OSI e TCP/IP EFA Curso Gestão de Redes Escola Secundária Fontes Pereira de Melo José Guimarães

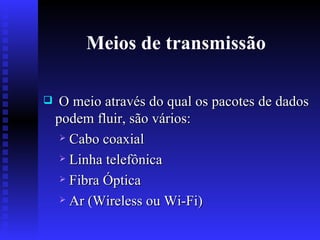

- 2. Meios de transmissão O meio através do qual os pacotes de dados podem fluir, são vários: Cabo coaxial Linha telefônica Fibra Óptica Ar (Wireless ou Wi-Fi)

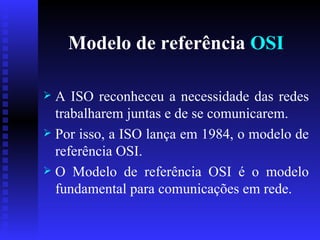

- 3. Modelo de referência OSI A ISO reconheceu a necessidade das redes trabalharem juntas e de se comunicarem. Por isso, a ISO lança em 1984, o modelo de referência OSI. O Modelo de referência OSI é o modelo fundamental para comunicações em rede.

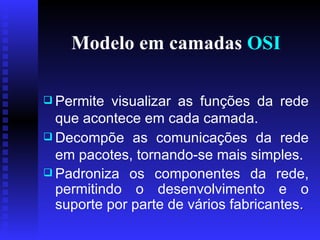

- 4. Modelo em camadas OSI Permite visualizar as funções da rede que acontece em cada camada. Decompõe as comunicações da rede em pacotes, tornando-se mais simples. Padroniza os componentes da rede, permitindo o desenvolvimento e o suporte por parte de vários fabricantes .

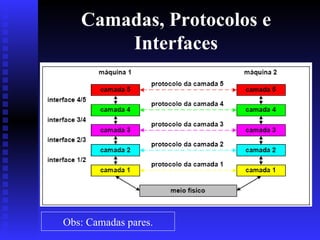

- 5. Camadas, Protocolos e Interfaces Obs: Camadas pares.

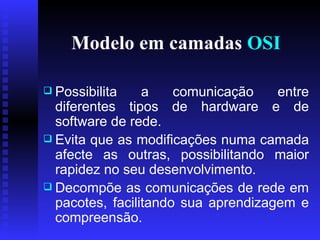

- 6. Modelo em camadas OSI Possibilita a comunicação entre diferentes tipos de hardware e de software de rede. Evita que as modificações numa camada afecte as outras, possibilitando maior rapidez no seu desenvolvimento. Decompõe as comunicações de rede em pacotes, facilitando sua aprendizagem e compreensão.

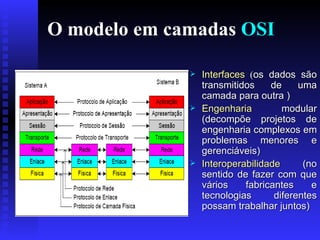

- 7. O modelo em camadas OSI Interfaces ( os dados são transmitidos de uma camada para outra ) Engenharia modular (decompõe projetos de engenharia complexos em problemas menores e gerenciáveis) Interoperabilidade (no sentido de fazer com que vários fabricantes e tecnologias diferentes possam trabalhar juntos)

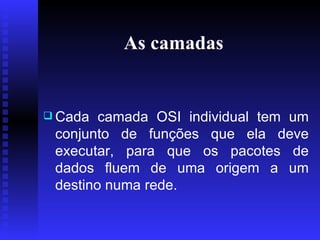

- 8. As camadas Cada camada OSI individual tem um conjunto de funções que ela deve executar, para que os pacotes de dados fluem de uma origem a um destino numa rede.

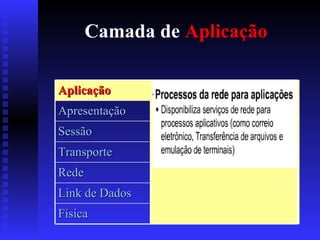

- 9. Camada de Aplicação Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

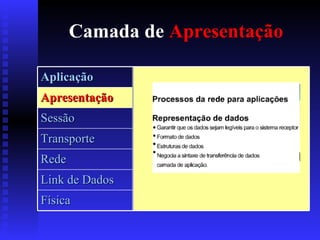

- 10. Camada de Apresentação Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

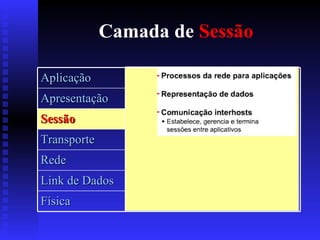

- 11. Camada de Sessão Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

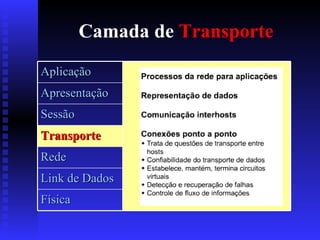

- 12. Camada de Transporte Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

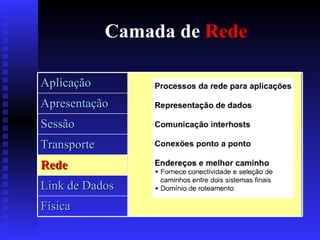

- 13. Camada de Rede Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

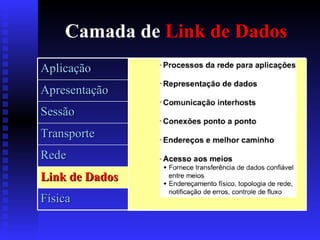

- 14. Camada de Link de Dados Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

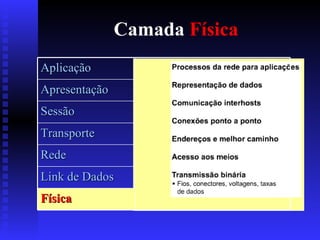

- 15. Camada Física Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

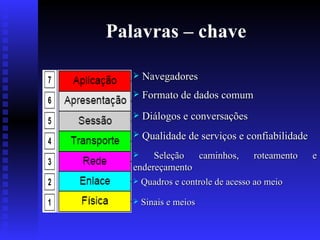

- 16. Palavras – chave Navegadores Formato de dados comum Diálogos e conversações Qualidade de serviços e confiabilidade Seleção caminhos, roteamento e endereçamento Quadros e controle de acesso ao meio Sinais e meios

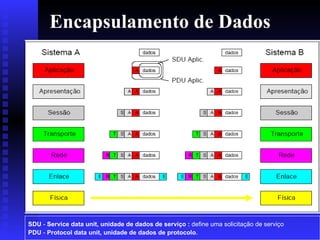

- 17. Encapsulamento de Dados SDU - Service data unit, unidade de dados de serviço : define uma solicitação de serviço PDU - Protocol data unit, unidade de dados de protocolo .

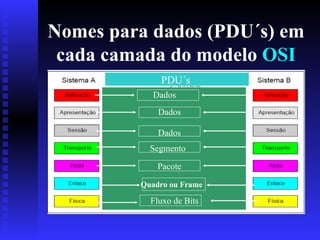

- 18. Nomes para dados (PDU´s) em cada camada do modelo OSI Pacote PDU´s Dados Dados Dados Segmento Quadro ou Frame Fluxo de Bits

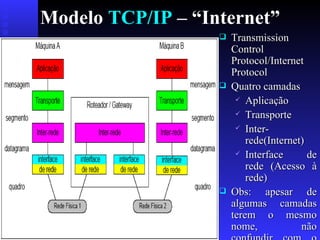

- 19. Modelo TCP/IP – “Internet” Transmission Control Protocol/Internet Protocol Quatro camadas Aplicação Transporte Inter-rede(Internet) Interface de rede (Acesso à rede) Obs: apesar de algumas camadas terem o mesmo nome, não confundir com o modelo OSI

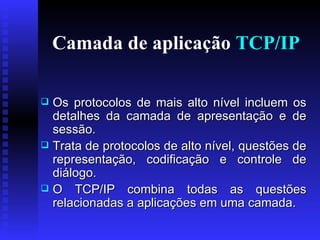

- 20. Camada de aplicação TCP/IP Os protocolos de mais alto nível incluem os detalhes da camada de apresentação e de sessão. Trata de protocolos de alto nível, questões de representação, codificação e controle de diálogo. O TCP/IP combina todas as questões relacionadas a aplicações em uma camada.

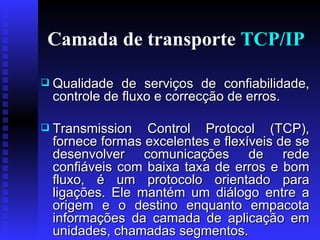

- 21. Camada de transporte TCP/IP Qualidade de serviços de confiabilidade, controle de fluxo e correcção de erros. Transmission Control Protocol (TCP), fornece formas excelentes e flexíveis de se desenvolver comunicações de rede confiáveis com baixa taxa de erros e bom fluxo, é um protocolo orientado para ligações. Ele mantém um diálogo entre a origem e o destino enquanto empacota informações da camada de aplicação em unidades, chamadas segmentos.

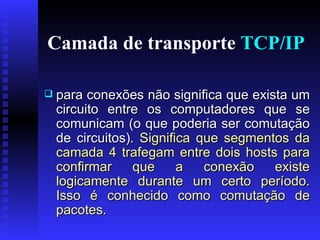

- 22. Camada de transporte TCP/IP para conexões não significa que exista um circuito entre os computadores que se comunicam (o que poderia ser comutação de circuitos). Significa que segmentos da camada 4 trafegam entre dois hosts para confirmar que a conexão existe logicamente durante um certo período. Isso é conhecido como comutação de pacotes.

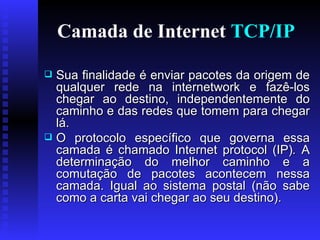

- 23. Camada de Internet TCP/IP Sua finalidade é enviar pacotes da origem de qualquer rede na internetwork e fazê-los chegar ao destino, independentemente do caminho e das redes que tomem para chegar lá. O protocolo específico que governa essa camada é chamado Internet protocol (IP) . A determinação do melhor caminho e a comutação de pacotes acontecem nessa camada. Igual ao sistema postal (não sabe como a carta vai chegar ao seu destino).

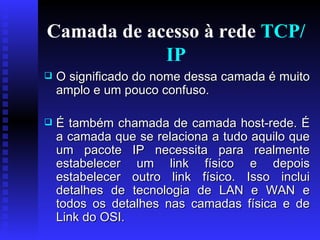

- 24. Camada de acesso à rede TCP/IP O significado do nome dessa camada é muito amplo e um pouco confuso. É também chamada de camada host-rede. É a camada que se relaciona a tudo aquilo que um pacote IP necessita para realmente estabelecer um link físico e depois estabelecer outro link físico. Isso inclui detalhes de tecnologia de LAN e WAN e todos os detalhes nas camadas física e de Link do OSI.

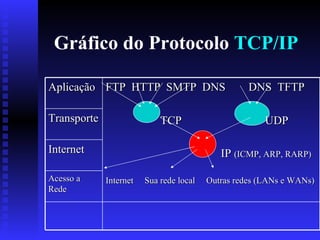

- 25. Gráfico do Protocolo TCP/IP Aplicação FTP HTTP SMTP DNS DNS TFTP TCP UDP IP (ICMP, ARP, RARP) Internet Sua rede local Outras redes (LANs e WANs) Transporte Internet Acesso a Rede

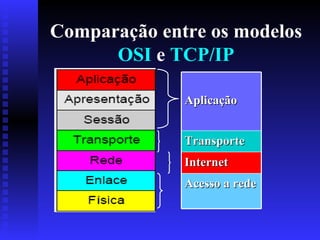

- 26. Comparação entre os modelos OSI e TCP/IP Aplicação Transporte Internet Acesso a rede

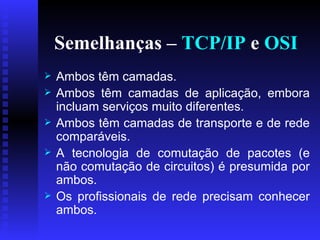

- 27. Semelhanças – TCP/IP e OSI Ambos têm camadas. Ambos têm camadas de aplicação, embora incluam serviços muito diferentes. Ambos têm camadas de transporte e de rede comparáveis. A tecnologia de comutação de pacotes (e não comutação de circuitos) é presumida por ambos. Os profissionais de rede precisam conhecer ambos.

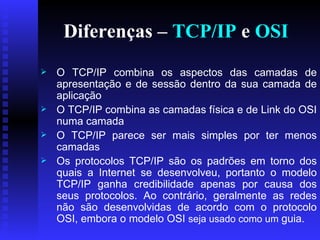

- 28. Diferenças – TCP/IP e OSI O TCP/IP combina os aspectos das camadas de apresentação e de sessão dentro da sua camada de aplicação O TCP/IP combina as camadas física e de Link do OSI numa camada O TCP/IP parece ser mais simples por ter menos camadas Os protocolos TCP/IP são os padrões em torno dos quais a Internet se desenvolveu, portanto o modelo TCP/IP ganha credibilidade apenas por causa dos seus protocolos. Ao contrário, geralmente as redes não são desenvolvidas de acordo com o protocolo OSI, embora o modelo OSI seja usado como um guia.
