O documento discute os modelos OSI e TCP/IP, definindo suas camadas, funções e protocolos. O modelo OSI possui sete camadas que organizam a comunicação em níveis de abstração, desde o físico até a aplicação. Já o modelo TCP/IP é similar porém menos rígido, sendo mais utilizado na prática atual de redes.
O que é um protocolo de rede

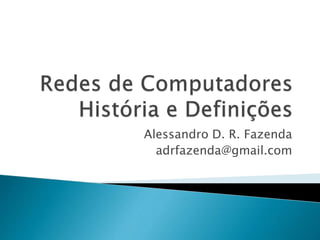

- 1. Alessandro D. R. Fazenda adrfazenda@gmail.com

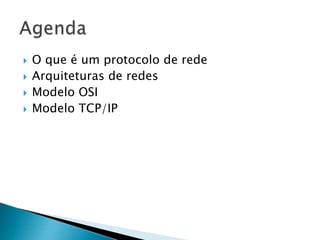

- 2. O que é um protocolo de rede Arquiteturas de redes Modelo OSI Modelo TCP/IP

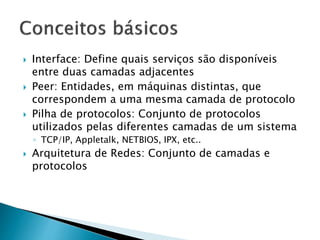

- 3. Interface: Define quais serviços são disponíveis entre duas camadas adjacentes Peer: Entidades, em máquinas distintas, que correspondem a uma mesma camada de protocolo Pilha de protocolos: Conjunto de protocolos utilizados pelas diferentes camadas de um sistema ◦ TCP/IP, Appletalk, NETBIOS, IPX, etc.. Arquitetura de Redes: Conjunto de camadas e protocolos

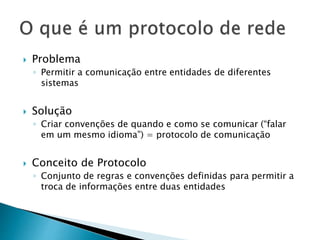

- 4. Problema ◦ Permitir a comunicação entre entidades de diferentes sistemas Solução ◦ Criar convenções de quando e como se comunicar (“falar em um mesmo idioma”) = protocolo de comunicação Conceito de Protocolo ◦ Conjunto de regras e convenções definidas para permitir a troca de informações entre duas entidades

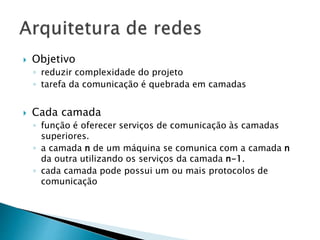

- 5. Objetivo ◦ reduzir complexidade do projeto ◦ tarefa da comunicação é quebrada em camadas Cada camada ◦ função é oferecer serviços de comunicação às camadas superiores. ◦ a camada n de um máquina se comunica com a camada n da outra utilizando os serviços da camada n-1. ◦ cada camada pode possui um ou mais protocolos de comunicação

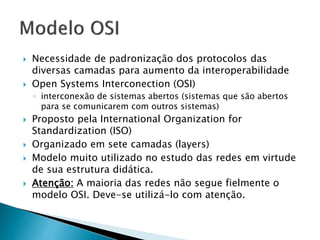

- 7. Necessidade de padronização dos protocolos das diversas camadas para aumento da interoperabilidade Open Systems Interconection (OSI) ◦ interconexão de sistemas abertos (sistemas que são abertos para se comunicarem com outros sistemas) Proposto pela International Organization for Standardization (ISO) Organizado em sete camadas (layers) Modelo muito utilizado no estudo das redes em virtude de sua estrutura didática. Atenção: A maioria das redes não segue fielmente o modelo OSI. Deve-se utilizá-lo com atenção.

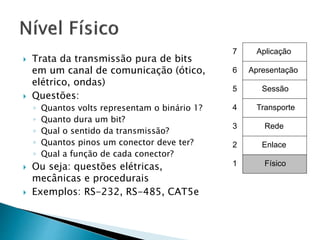

- 11. Trata da transmissão pura de bits em um canal de comunicação (ótico, elétrico, ondas) Questões: ◦ Quantos volts representam o binário 1? ◦ Quanto dura um bit? ◦ Qual o sentido da transmissão? ◦ Quantos pinos um conector deve ter? ◦ Qual a função de cada conector? Ou seja: questões elétricas, mecânicas e procedurais Exemplos: RS-232, RS-485, CAT5e Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico

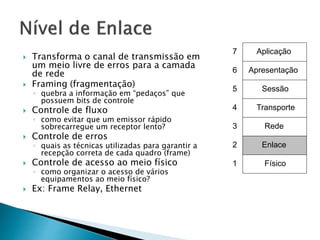

- 12. Transforma o canal de transmissão em um meio livre de erros para a camada de rede Framing (fragmentação) ◦ quebra a informação em “pedaços” que possuem bits de controle Controle de fluxo ◦ como evitar que um emissor rápido sobrecarregue um receptor lento? Controle de erros ◦ quais as técnicas utilizadas para garantir a recepção correta de cada quadro (frame) Controle de acesso ao meio físico ◦ como organizar o acesso de vários equipamentos ao meio físico? Ex: Frame Relay, Ethernet Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico

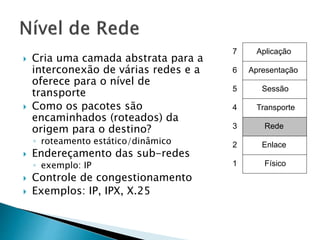

- 13. Cria uma camada abstrata para a interconexão de várias redes e a oferece para o nível de transporte Como os pacotes são encaminhados (roteados) da origem para o destino? ◦ roteamento estático/dinâmico Endereçamento das sub-redes ◦ exemplo: IP Controle de congestionamento Exemplos: IP, IPX, X.25 Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico

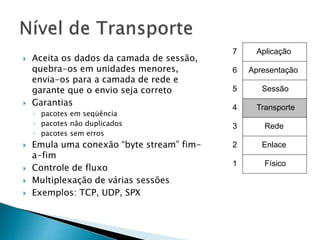

- 14. Aceita os dados da camada de sessão, quebra-os em unidades menores, envia-os para a camada de rede e garante que o envio seja correto Garantias ◦ pacotes em seqüência ◦ pacotes não duplicados ◦ pacotes sem erros Emula uma conexão “byte stream” fim- a-fim Controle de fluxo Multiplexação de várias sessões Exemplos: TCP, UDP, SPX Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico

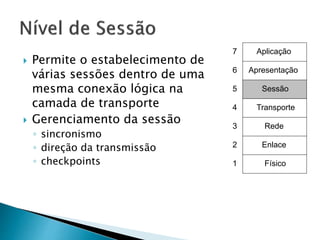

- 15. Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico Permite o estabelecimento de várias sessões dentro de uma mesma conexão lógica na camada de transporte Gerenciamento da sessão ◦ sincronismo ◦ direção da transmissão ◦ checkpoints

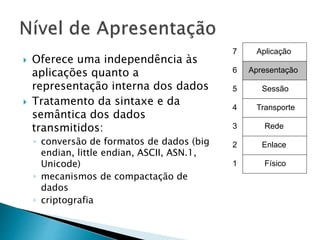

- 16. Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico Oferece uma independência às aplicações quanto a representação interna dos dados Tratamento da sintaxe e da semântica dos dados transmitidos: ◦ conversão de formatos de dados (big endian, little endian, ASCII, ASN.1, Unicode) ◦ mecanismos de compactação de dados ◦ criptografia

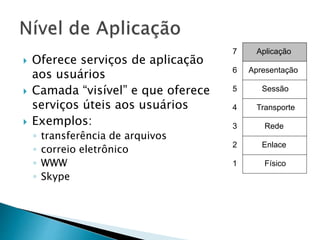

- 17. Enlace Rede Transporte Sessão Apresentação Aplicação7 6 5 4 3 2 1 Físico Oferece serviços de aplicação aos usuários Camada “visível” e que oferece serviços úteis aos usuários Exemplos: ◦ transferência de arquivos ◦ correio eletrônico ◦ WWW ◦ Skype
