A camada de rede é crucial para o endereçamento e transferência de dados entre dispositivos, consistindo em processos como endereçamento, encapsulamento, roteamento e desencapsulamento. O IPV4 e IPV6 são os principais protocolos utilizados, com IPV4 sendo amplamente adotado e IPV6 projetado para atender a uma crescente demanda de endereçamento em redes modernas. Além disso, protocolos auxiliares como ICMP e ARP desempenham funções essenciais de controle e mapeamento de endereços na rede.
Modelo OSI - Camada de Rede

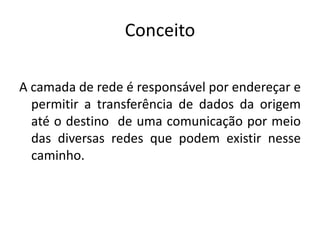

- 2. Conceito A camada de rede é responsável por endereçar e permitir a transferência de dados da origem até o destino de uma comunicação por meio das diversas redes que podem existir nesse caminho.

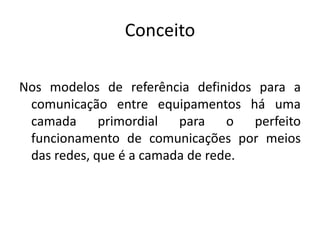

- 3. Conceito Nos modelos de referência definidos para a comunicação entre equipamentos há uma camada primordial para o perfeito funcionamento de comunicações por meios das redes, que é a camada de rede.

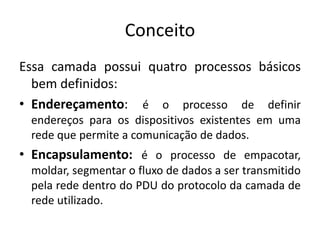

- 4. Conceito Essa camada possui quatro processos básicos bem definidos: • Endereçamento: é o processo de definir endereços para os dispositivos existentes em uma rede que permite a comunicação de dados. • Encapsulamento: é o processo de empacotar, moldar, segmentar o fluxo de dados a ser transmitido pela rede dentro do PDU do protocolo da camada de rede utilizado.

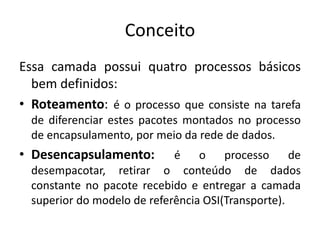

- 5. Conceito Essa camada possui quatro processos básicos bem definidos: • Roteamento: é o processo que consiste na tarefa de diferenciar estes pacotes montados no processo de encapsulamento, por meio da rede de dados. • Desencapsulamento: é o processo de desempacotar, retirar o conteúdo de dados constante no pacote recebido e entregar a camada superior do modelo de referência OSI(Transporte).

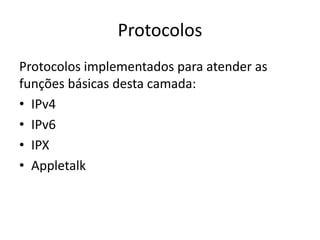

- 6. Protocolos Protocolos implementados para atender as funções básicas desta camada: • IPv4 • IPv6 • IPX • Appletalk

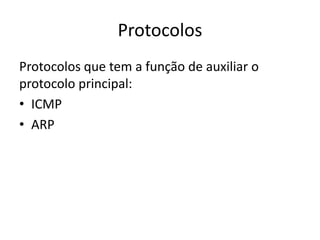

- 7. Protocolos Protocolos que tem a função de auxiliar o protocolo principal: • ICMP • ARP

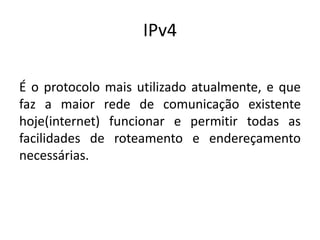

- 8. IPv4 É o protocolo mais utilizado atualmente, e que faz a maior rede de comunicação existente hoje(internet) funcionar e permitir todas as facilidades de roteamento e endereçamento necessárias.

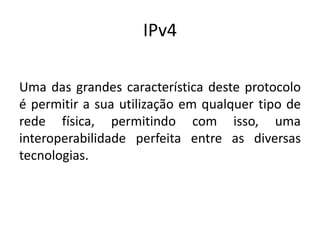

- 9. IPv4 Uma das grandes característica deste protocolo é permitir a sua utilização em qualquer tipo de rede física, permitindo com isso, uma interoperabilidade perfeita entre as diversas tecnologias.

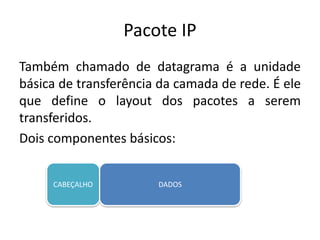

- 10. Pacote IP Também chamado de datagrama é a unidade básica de transferência da camada de rede. É ele que define o layout dos pacotes a serem transferidos. Dois componentes básicos: CABEÇALHO DADOS

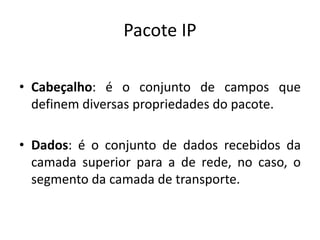

- 11. Pacote IP • Cabeçalho: é o conjunto de campos que definem diversas propriedades do pacote. • Dados: é o conjunto de dados recebidos da camada superior para a de rede, no caso, o segmento da camada de transporte.

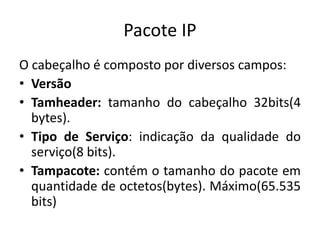

- 12. Pacote IP O cabeçalho é composto por diversos campos: • Versão • Tamheader: tamanho do cabeçalho 32bits(4 bytes). • Tipo de Serviço: indicação da qualidade do serviço(8 bits). • Tampacote: contém o tamanho do pacote em quantidade de octetos(bytes). Máximo(65.535 bits)

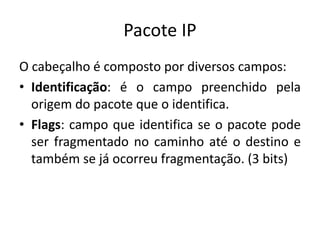

- 13. Pacote IP O cabeçalho é composto por diversos campos: • Identificação: é o campo preenchido pela origem do pacote que o identifica. • Flags: campo que identifica se o pacote pode ser fragmentado no caminho até o destino e também se já ocorreu fragmentação. (3 bits)

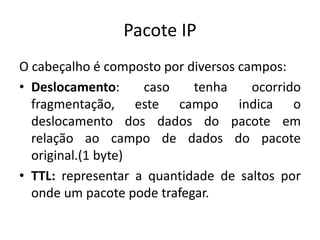

- 14. Pacote IP O cabeçalho é composto por diversos campos: • Deslocamento: caso tenha ocorrido fragmentação, este campo indica o deslocamento dos dados do pacote em relação ao campo de dados do pacote original.(1 byte) • TTL: representar a quantidade de saltos por onde um pacote pode trafegar.

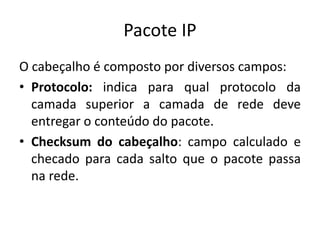

- 15. Pacote IP O cabeçalho é composto por diversos campos: • Protocolo: indica para qual protocolo da camada superior a camada de rede deve entregar o conteúdo do pacote. • Checksum do cabeçalho: campo calculado e checado para cada salto que o pacote passa na rede.

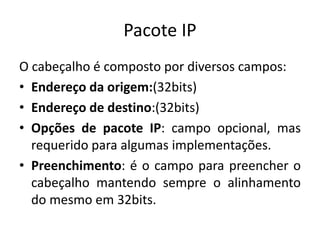

- 16. Pacote IP O cabeçalho é composto por diversos campos: • Endereço da origem:(32bits) • Endereço de destino:(32bits) • Opções de pacote IP: campo opcional, mas requerido para algumas implementações. • Preenchimento: é o campo para preencher o cabeçalho mantendo sempre o alinhamento do mesmo em 32bits.

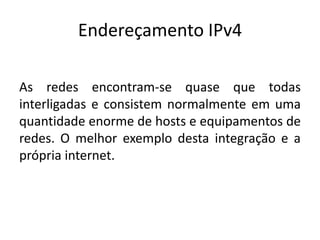

- 17. Endereçamento IPv4 As redes encontram-se quase que todas interligadas e consistem normalmente em uma quantidade enorme de hosts e equipamentos de redes. O melhor exemplo desta integração e a própria internet.

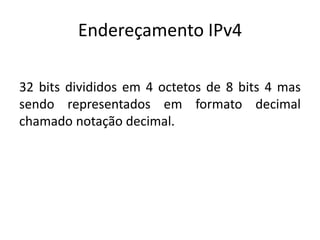

- 18. Endereçamento IPv4 32 bits divididos em 4 octetos de 8 bits 4 mas sendo representados em formato decimal chamado notação decimal.

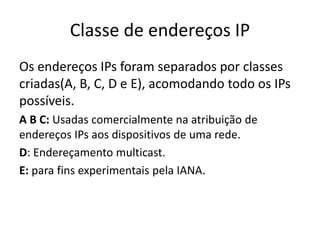

- 19. Classe de endereços IP Os endereços IPs foram separados por classes criadas(A, B, C, D e E), acomodando todo os IPs possíveis. A B C: Usadas comercialmente na atribuição de endereços IPs aos dispositivos de uma rede. D: Endereçamento multicast. E: para fins experimentais pela IANA.

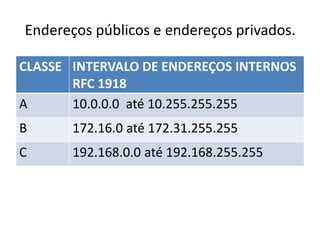

- 20. Endereços públicos e endereços privados. CLASSE INTERVALO DE ENDEREÇOS INTERNOS RFC 1918 A 10.0.0.0 até 10.255.255.255 B 172.16.0 até 172.31.255.255 C 192.168.0.0 até 192.168.255.255

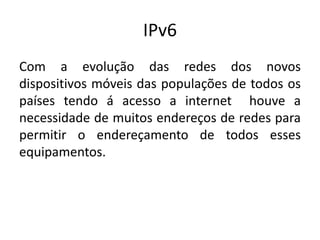

- 21. IPv6 Com a evolução das redes dos novos dispositivos móveis das populações de todos os países tendo á acesso a internet houve a necessidade de muitos endereços de redes para permitir o endereçamento de todos esses equipamentos.

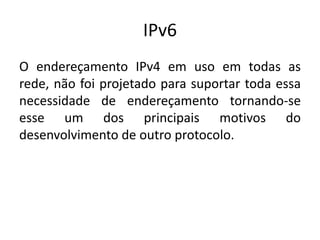

- 22. IPv6 O endereçamento IPv4 em uso em todas as rede, não foi projetado para suportar toda essa necessidade de endereçamento tornando-se esse um dos principais motivos do desenvolvimento de outro protocolo.

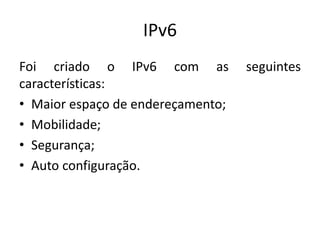

- 23. IPv6 Foi criado o IPv6 com as seguintes características: • Maior espaço de endereçamento; • Mobilidade; • Segurança; • Auto configuração.

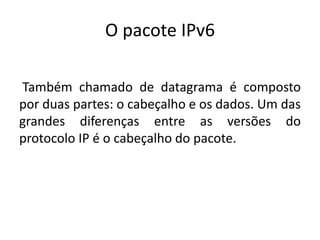

- 24. O pacote IPv6 Também chamado de datagrama é composto por duas partes: o cabeçalho e os dados. Um das grandes diferenças entre as versões do protocolo IP é o cabeçalho do pacote.

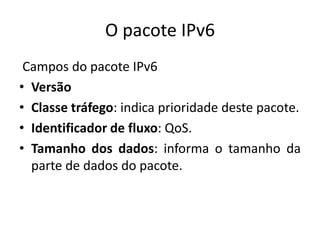

- 25. O pacote IPv6 Campos do pacote IPv6 • Versão • Classe tráfego: indica prioridade deste pacote. • Identificador de fluxo: QoS. • Tamanho dos dados: informa o tamanho da parte de dados do pacote.

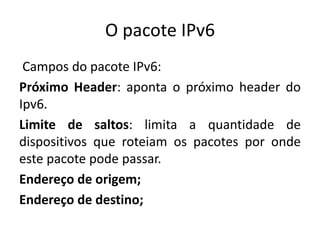

- 26. O pacote IPv6 Campos do pacote IPv6: Próximo Header: aponta o próximo header do Ipv6. Limite de saltos: limita a quantidade de dispositivos que roteiam os pacotes por onde este pacote pode passar. Endereço de origem; Endereço de destino;

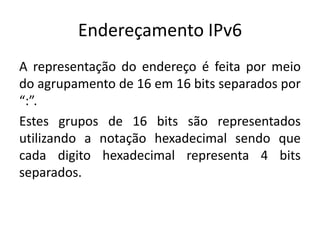

- 27. Endereçamento IPv6 A representação do endereço é feita por meio do agrupamento de 16 em 16 bits separados por “:”. Estes grupos de 16 bits são representados utilizando a notação hexadecimal sendo que cada digito hexadecimal representa 4 bits separados.

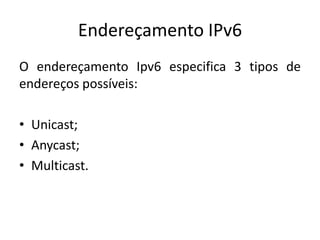

- 28. Endereçamento IPv6 O endereçamento Ipv6 especifica 3 tipos de endereços possíveis: • Unicast; • Anycast; • Multicast.

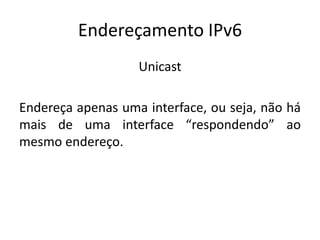

- 29. Endereçamento IPv6 Unicast Endereça apenas uma interface, ou seja, não há mais de uma interface “respondendo” ao mesmo endereço.

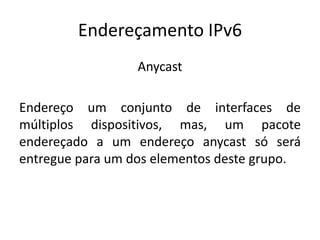

- 30. Endereçamento IPv6 Anycast Endereço um conjunto de interfaces de múltiplos dispositivos, mas, um pacote endereçado a um endereço anycast só será entregue para um dos elementos deste grupo.

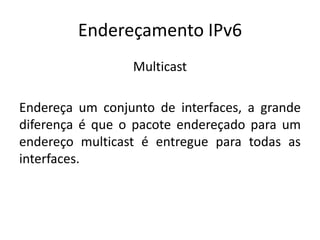

- 31. Endereçamento IPv6 Multicast Endereça um conjunto de interfaces, a grande diferença é que o pacote endereçado para um endereço multicast é entregue para todas as interfaces.

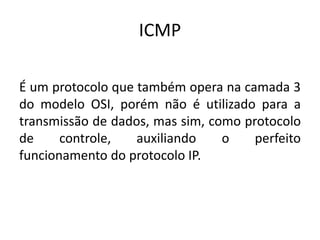

- 32. ICMP É um protocolo que também opera na camada 3 do modelo OSI, porém não é utilizado para a transmissão de dados, mas sim, como protocolo de controle, auxiliando o perfeito funcionamento do protocolo IP.

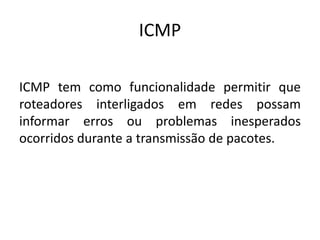

- 33. ICMP ICMP tem como funcionalidade permitir que roteadores interligados em redes possam informar erros ou problemas inesperados ocorridos durante a transmissão de pacotes.

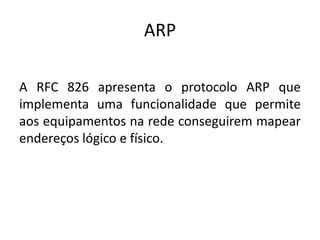

- 34. ARP A RFC 826 apresenta o protocolo ARP que implementa uma funcionalidade que permite aos equipamentos na rede conseguirem mapear endereços lógico e físico.
- 35. ARP A RFC 826 apresenta o protocolo ARP que implementa uma funcionalidade que permite aos equipamentos na rede conseguirem mapear endereços lógico e físico.
