- 1. Efa Curso Gestão de Redes Escola Secundária fontes Pereira de Melo José Guimarães Cablagens

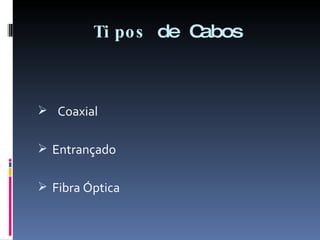

- 2. Tipos de Cabos Coaxial Entrançado Fibra Óptica

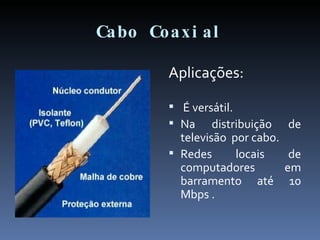

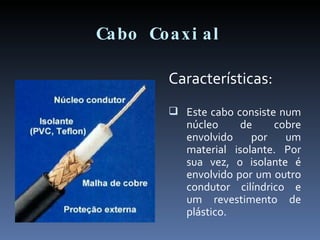

- 3. Cabo Coaxial Características: Este cabo consiste num núcleo de cobre envolvido por um material isolante. Por sua vez, o isolante é envolvido por um outro condutor cilíndrico e um revestimento de plástico.
- 4. Cabo Coaxial Aplicações: É versátil. Na distribuição de televisão por cabo. Redes locais de computadores em barramento até 10 Mbps .

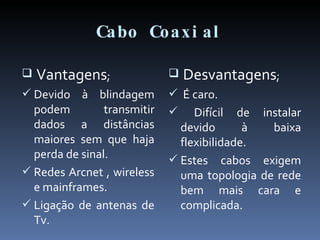

- 5. Cabo Coaxial Vantagens ; Devido à blindagem podem transmitir dados a distâncias maiores sem que haja perda de sinal. Redes Arcnet , wireless e mainframes. Ligação de antenas de Tv. Desvantagens ; É caro. Difícil de instalar devido à baixa flexibilidade. Estes cabos exigem uma topologia de rede bem mais cara e complicada.

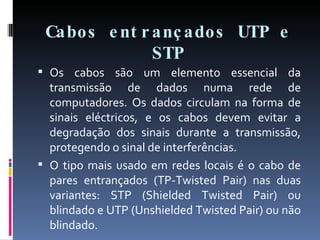

- 6. Cabos entrançados UTP e STP Os cabos são um elemento essencial da transmissão de dados numa rede de computadores. Os dados circulam na forma de sinais eléctricos, e os cabos devem evitar a degradação dos sinais durante a transmissão, protegendo o sinal de interferências. O tipo mais usado em redes locais é o cabo de pares entrançados (TP-Twisted Pair) nas duas variantes: STP (Shielded Twisted Pair) ou blindado e UTP (Unshielded Twisted Pair) ou não blindado.

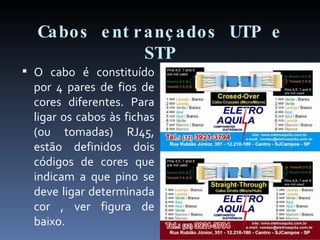

- 7. Cabos entrançados UTP e STP O cabo é constituído por 4 pares de fios de cores diferentes. Para ligar os cabos às fichas (ou tomadas) RJ45, estão definidos dois códigos de cores que indicam a que pino se deve ligar determinada cor , ver figura de baixo.

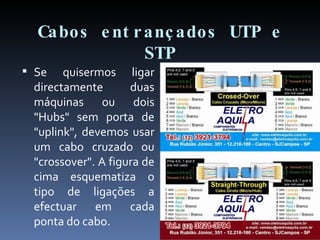

- 8. Cabos entrançados UTP e STP Se quisermos ligar directamente duas máquinas ou dois "Hubs" sem porta de "uplink", devemos usar um cabo cruzado ou "crossover". A figura de cima esquematiza o tipo de ligações a efectuar em cada ponta do cabo.

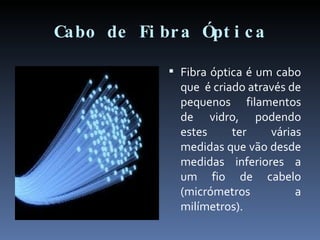

- 9. Cabo de Fibra Óptica Fibra óptica é um cabo que é criado através de pequenos filamentos de vidro, podendo estes ter várias medidas que vão desde medidas inferiores a um fio de cabelo (micrómetros a milímetros).

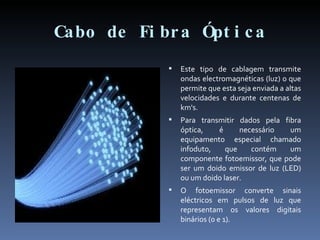

- 10. Cabo de Fibra Óptica Este tipo de cablagem transmite ondas electromagnéticas (luz) o que permite que esta seja enviada a altas velocidades e durante centenas de km's. Para transmitir dados pela fibra óptica, é necessário um equipamento especial chamado infoduto, que contém um componente fotoemissor, que pode ser um doido emissor de luz (LED) ou um doido laser. O fotoemissor converte sinais eléctricos em pulsos de luz que representam os valores digitais binários (0 e 1).

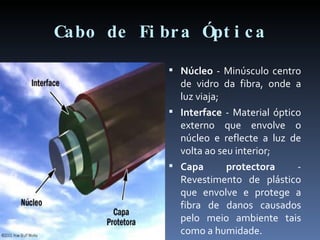

- 11. Cabo de Fibra Óptica Núcleo - Minúsculo centro de vidro da fibra, onde a luz viaja; Interface - Material óptico externo que envolve o núcleo e reflecte a luz de volta ao seu interior; Capa protectora - Revestimento de plástico que envolve e protege a fibra de danos causados pelo meio ambiente tais como a humidade.

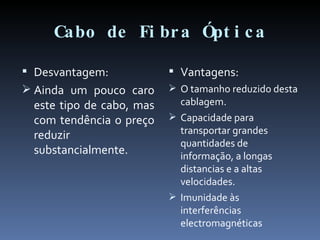

- 12. Cabo de Fibra Óptica Desvantagem: Ainda um pouco caro este tipo de cabo, mas com tendência o preço reduzir substancialmente. Vantagens: O tamanho reduzido desta cablagem. Capacidade para transportar grandes quantidades de informação, a longas distancias e a altas velocidades. Imunidade às interferências electromagnéticas
