- 1. Instalação e Configuração de Redes Locais Meios de Transmissão Arquitectura de Computadores 2011/2012 Feito por: Bruno Figueiredo 11ºGI Nº3

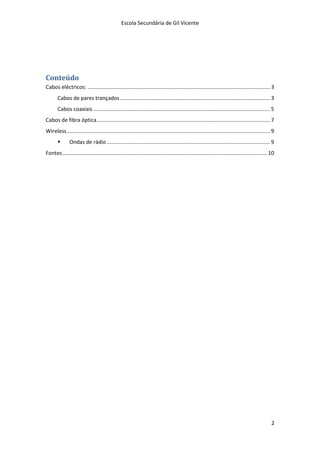

- 2. Escola Secundária de Gil Vicente Conteúdo Cabos eléctricos: ........................................................................................................................... 3 Cabos de pares trançados ..................................................................................................... 3 Cabos coaxiais ....................................................................................................................... 5 Cabos de fibra óptica..................................................................................................................... 7 Wireless ......................................................................................................................................... 9 Ondas de rádio .............................................................................................................. 9 Fontes .......................................................................................................................................... 10 2

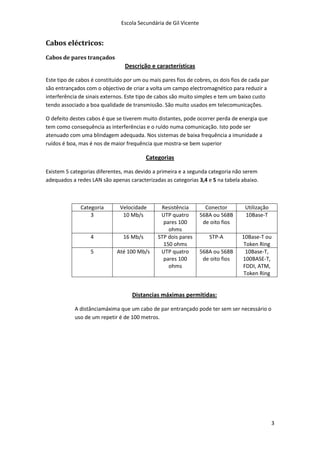

- 3. Escola Secundária de Gil Vicente Cabos eléctricos: Cabos de pares trançados Descrição e características Este tipo de cabos é constituído por um ou mais pares fios de cobres, os dois fios de cada par são entrançados com o objectivo de criar a volta um campo electromagnético para reduzir a interferência de sinais externos. Este tipo de cabos são muito simples e tem um baixo custo tendo associado a boa qualidade de transmissão. São muito usados em telecomunicações. O defeito destes cabos é que se tiverem muito distantes, pode ocorrer perda de energia que tem como consequência as interferências e o ruído numa comunicação. Isto pode ser atenuado com uma blindagem adequada. Nos sistemas de baixa frequência a imunidade a ruídos é boa, mas é nos de maior frequência que mostra-se bem superior Categorias Existem 5 categorias diferentes, mas devido a primeira e a segunda categoria não serem adequados a redes LAN são apenas caracterizadas as categorias 3,4 e 5 na tabela abaixo. Categoria Velocidade Resistência Conector Utilização 3 10 Mb/s UTP quatro 568A ou 568B 10Base-T pares 100 de oito fios ohms 4 16 Mb/s STP dois pares STP-A 10Base-T ou 150 ohms Token Ring 5 Até 100 Mb/s UTP quatro 568A ou 568B 10Base-T, pares 100 de oito fios 100BASE-T, ohms FDDI, ATM, Token Ring Distancias máximas permitidas: A distânciamáxima que um cabo de par entrançado pode ter sem ser necessário o uso de um repetir é de 100 metros. 3
- 4. Escola Secundária de Gil Vicente Tipos de conector RJ45 Vantagens: o Elevada taxa de transferência de ficheiros o Baixo custo de aquisição do cabo o Baixo custo na manutenção da rede Desvantagens: o Comprimento do cabo (cerca de 100 metros) o Baixa imunidade a interferências 4

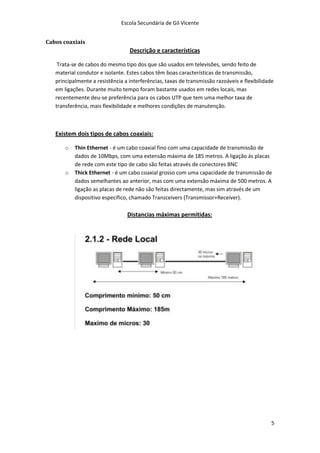

- 5. Escola Secundária de Gil Vicente Cabos coaxiais Descrição e características Trata-se de cabos do mesmo tipo dos que são usados em televisões, sendo feito de material condutor e isolante. Estes cabos têm boas características de transmissão, principalmente a resistência a interferências, taxas de transmissão razoáveis e flexibilidade em ligações. Durante muito tempo foram bastante usados em redes locais, mas recentemente deu-se preferência para os cabos UTP que tem uma melhor taxa de transferência, mais flexibilidade e melhores condições de manutenção. Existem dois tipos de cabos coaxiais: o Thin Ethernet - é um cabo coaxial fino com uma capacidade de transmissão de dados de 10Mbps, com uma extensão máxima de 185 metros. A ligação ás placas de rede com este tipo de cabo são feitas através de conectores BNC o Thick Ethernet - é um cabo coaxial grosso com uma capacidade de transmissão de dados semelhantes ao anterior, mas com uma extensão máxima de 500 metros. A ligação as placas de rede não são feitas directamente, mas sim através de um dispositivo específico, chamado Transceivers (Transmissor+Receiver). Distancias máximas permitidas: 5

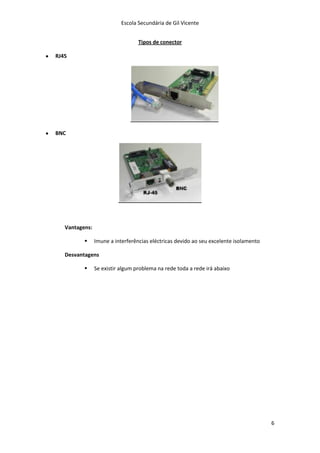

- 6. Escola Secundária de Gil Vicente Tipos de conector RJ45 BNC Vantagens: Imune a interferências eléctricas devido ao seu excelente isolamento Desvantagens Se existir algum problema na rede toda a rede irá abaixo 6

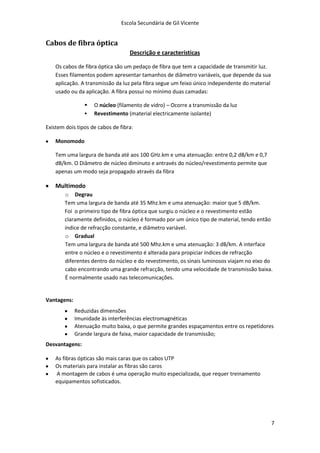

- 7. Escola Secundária de Gil Vicente Cabos de fibra óptica Descrição e características Os cabos de fibra óptica são um pedaço de fibra que tem a capacidade de transmitir luz. Esses filamentos podem apresentar tamanhos de diâmetro variáveis, que depende da sua aplicação. A transmissão da luz pela fibra segue um feixo único independente do material usado ou da aplicação. A fibra possui no mínimo duas camadas: O núcleo (filamento de vidro) – Ocorre a transmissão da luz Revestimento (material electricamente isolante) Existem dois tipos de cabos de fibra: Monomodo Tem uma largura de banda até aos 100 GHz.km e uma atenuação: entre 0,2 dB/km e 0,7 dB/km. O Diâmetro de núcleo diminuto e antravés do núcleo/revestimento permite que apenas um modo seja propagado através da fibra Multimodo o Degrau Tem uma largura de banda até 35 Mhz.km e uma atenuação: maior que 5 dB/km. Foi o primeiro tipo de fibra óptica que surgiu o núcleo e o revestimento estão claramente definidos, o núcleo é formado por um único tipo de material, tendo então índice de refracção constante, e diâmetro variável. o Gradual Tem uma largura de banda até 500 Mhz.km e uma atenuação: 3 dB/km. A interface entre o núcleo e o revestimento é alterada para propiciar índices de refracção diferentes dentro do núcleo e do revestimento, os sinais luminosos viajam no eixo do cabo encontrando uma grande refracção, tendo uma velocidade de transmissão baixa. É normalmente usado nas telecomunicações. Vantagens: Reduzidas dimensões Imunidade às interferências electromagnéticas Atenuação muito baixa, o que permite grandes espaçamentos entre os repetidores Grande largura de faixa, maior capacidade de transmissão; Desvantagens: As fibras ópticas são mais caras que os cabos UTP Os materiais para instalar as fibras são caros A montagem de cabos é uma operação muito especializada, que requer treinamento equipamentos sofisticados. 7

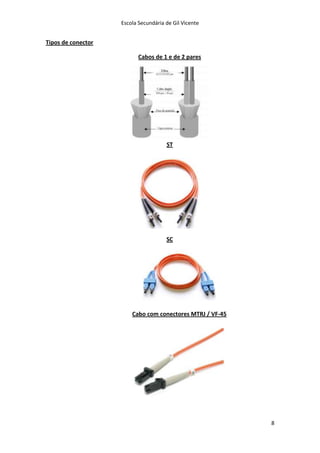

- 8. Escola Secundária de Gil Vicente Tipos de conector Cabos de 1 e de 2 pares ST SC Cabo com conectores MTRJ / VF-45 8

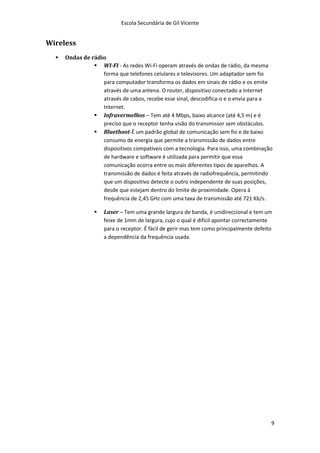

- 9. Escola Secundária de Gil Vicente Wireless Ondas de rádio WI-FI - As redes Wi-Fi operam através de ondas de rádio, da mesma forma que telefones celulares e televisores. Um adaptador sem fio para computador transforma os dados em sinais de rádio e os emite através de uma antena. O router, dispositivo conectado a Internet através de cabos, recebe esse sinal, descodifica-o e o envia para a Internet. Infravermelhos – Tem até 4 Mbps, baixo alcance (até 4,5 m) e é preciso que o receptor tenha visão do transmissor sem obstáculos. Bluethoot-É um padrão global de comunicação sem fio e de baixo consumo de energia que permite a transmissão de dados entre dispositivos compatíveis com a tecnologia. Para isso, uma combinação de hardware e software é utilizada para permitir que essa comunicação ocorra entre os mais diferentes tipos de aparelhos. A transmissão de dados é feita através de radiofrequência, permitindo que um dispositivo detecte o outro independente de suas posições, desde que estejam dentro do limite de proximidade. Opera à frequência de 2,45 GHz com uma taxa de transmissão até 721 Kb/s. Laser – Tem uma grande largura de banda, é unidireccional e tem um feixe de 1mm de largura, cujo o qual é difícil apontar correctamente para o receptor. É fácil de gerir mas tem como principalmente defeito a dependência da frequência usada. 9

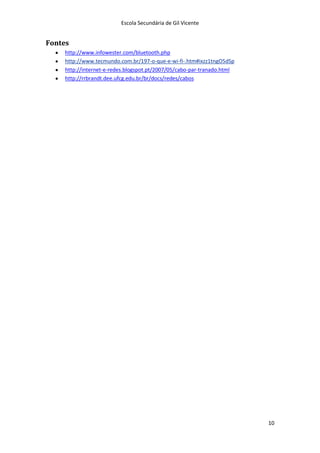

- 10. Escola Secundária de Gil Vicente Fontes http://www.infowester.com/bluetooth.php http://www.tecmundo.com.br/197-o-que-e-wi-fi-.htm#ixzz1tngO5dSp http://internet-e-redes.blogspot.pt/2007/05/cabo-par-tranado.html http://rrbrandt.dee.ufcg.edu.br/br/docs/redes/cabos 10
