Este documento descreve os principais tipos de meios de transmissão de dados em redes de computadores, incluindo cabos de cobre, fibra óptica e transmissões sem fios. Discute as características e aplicações de cada tipo de cabo, como o cabo UTP, coaxial e RJ-11, assim como os padrões wireless 802.11b, g e n. Também aborda a tecnologia Bluetooth e infravermelhos.
Cablagem de rede
- 1. Linemer Julio André Escola Secundária de Sacavém – 11 IG (Informática de Gestão)

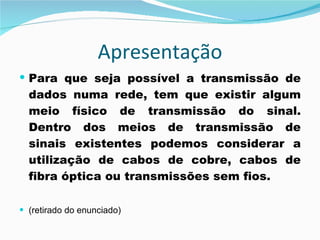

- 2. Apresentação Para que seja possível a transmissão de dados numa rede, tem que existir algum meio físico de transmissão do sinal. Dentro dos meios de transmissão de sinais existentes podemos considerar a utilização de cabos de cobre, cabos de fibra óptica ou transmissões sem fios. (retirado do enunciado)

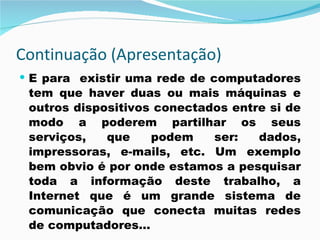

- 3. Continuação (Apresentação) E para existir uma rede de computadores tem que haver duas ou mais máquinas e outros dispositivos conectados entre si de modo a poderem partilhar os seus serviços, que podem ser: dados, impressoras, e-mails, etc. Um exemplo bem obvio é por onde estamos a pesquisar toda a informação deste trabalho, a Internet que é um grande sistema de comunicação que conecta muitas redes de computadores…

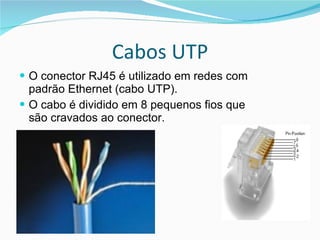

- 4. Cabos UTP O conector RJ45 é utilizado em redes com padrão Ethernet (cabo UTP). O cabo é dividido em 8 pequenos fios que são cravados ao conector.

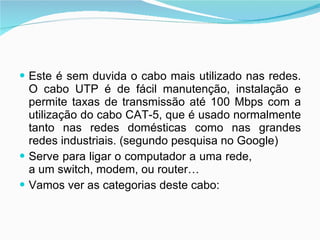

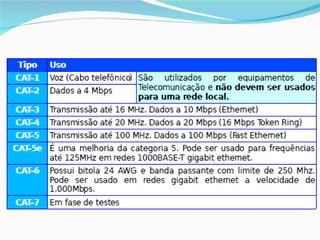

- 5. Este é sem duvida o cabo mais utilizado nas redes. O cabo UTP é de fácil manutenção, instalação e permite taxas de transmissão até 100 Mbps com a utilização do cabo CAT-5, que é usado normalmente tanto nas redes domésticas como nas grandes redes industriais. (segundo pesquisa no Google) Serve para ligar o computador a uma rede, a um switch, modem, ou router… Vamos ver as categorias deste cabo:

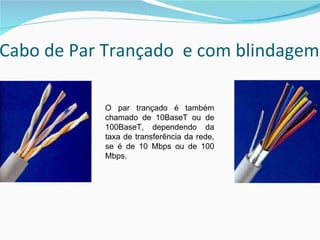

- 7. Cabo de Par Trançado e com blindagem O par trançado é também chamado de 10BaseT ou de 100BaseT, dependendo da taxa de transferência da rede, se é de 10 Mbps ou de 100 Mbps.

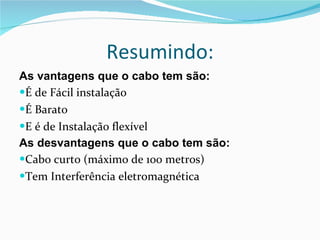

- 8. Resumindo: As vantagens que o cabo tem são: É de Fácil instalação É Barato E é de Instalação flexível As desvantagens que o cabo tem são: Cabo curto (máximo de 100 metros) Tem Interferência eletromagnética
- 9. Como se crava o cabo? Ver vídeo aqui

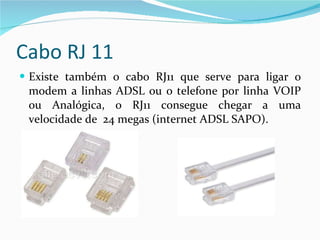

- 10. Cabo RJ 11 Existe também o cabo RJ11 que serve para ligar o modem a linhas ADSL ou o telefone por linha VOIP ou Analógica, o RJ11 consegue chegar a uma velocidade de 24 megas (internet ADSL SAPO).

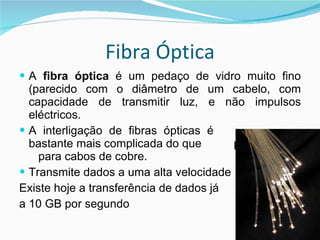

- 11. Fibra Óptica A fibra óptica é um pedaço de vidro muito fino (parecido com o diâmetro de um cabelo, com capacidade de transmitir luz, e não impulsos eléctricos. A interligação de fibras ópticas é bastante mais complicada do que p para cabos de cobre. Transmite dados a uma alta velocidade Existe hoje a transferência de dados já a 10 GB por segundo

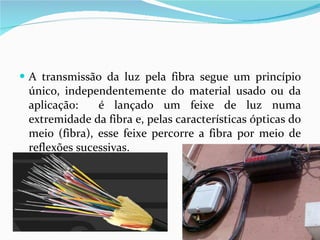

- 12. A transmissão da luz pela fibra segue um princípio único, independentemente do material usado ou da aplicação: é lançado um feixe de luz numa extremidade da fibra e, pelas características ópticas do meio (fibra), esse feixe percorre a fibra por meio de reflexões sucessivas.

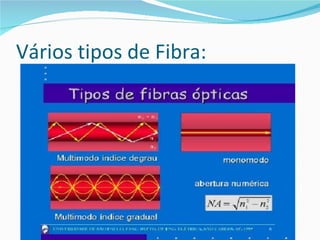

- 13. Vários tipos de Fibra:

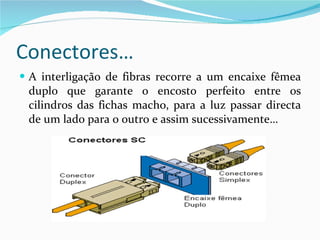

- 14. Conectores… A interligação de fibras recorre a um encaixe fêmea duplo que garante o encosto perfeito entre os cilindros das fichas macho, para a luz passar directa de um lado para o outro e assim sucessivamente…

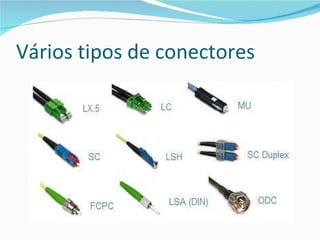

- 15. Vários tipos de conectores
- 17. Vantagens e Desvantagens Vantagens: Muita velocidade (banda de internet) Existe Isolamento eléctrico O cabo pode ser muito longo Existe uma alta eficiência de transferência de dados Desvantagens: É muito cara Difícil de instalar Parte-se com facilidade Difícil de ser reparado (consoante os casos)
- 18. Fusão de fibra óptica Ver vídeo aqui:
- 19. Fabricação da fibra óptica
- 20. Cabo Coaxial O cabo coaxial é um tipo de cabo condutor usado para transmitir sinais eléctricos. O cabo coaxial é constituído por dois fios de cobre, um mais grosso que é o nucleo e outro mais fino, revestido por um material isolante e rodeado com uma blindagem. Este meio permite transmissões até frequências muito elevadas e isto para longas distâncias.

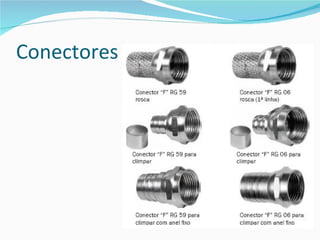

- 21. Conectores

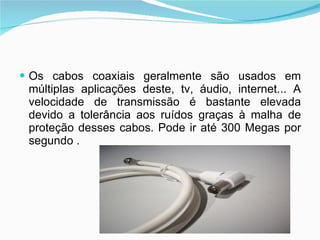

- 22. Os cabos coaxiais geralmente são usados em múltiplas aplicações deste, tv, áudio, internet... A velocidade de transmissão é bastante elevada devido a tolerância aos ruídos graças à malha de proteção desses cabos. Pode ir até 300 Megas por segundo .

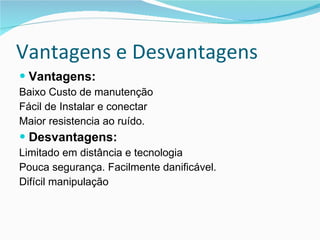

- 23. Vantagens e Desvantagens Vantagens: Baixo Custo de manutenção Fácil de Instalar e conectar Maior resistencia ao ruído. Desvantagens: Limitado em distância e tecnologia Pouca segurança. Facilmente danificável. Difícil manipulação
- 24. Conectar um cabo coaxial Ver aqui o vídeo:

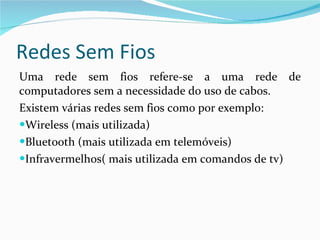

- 25. Redes Sem Fios Uma rede sem fios refere-se a uma rede de computadores sem a necessidade do uso de cabos. Existem várias redes sem fios como por exemplo: Wireless (mais utilizada) Bluetooth (mais utilizada em telemóveis) Infravermelhos( mais utilizada em comandos de tv)

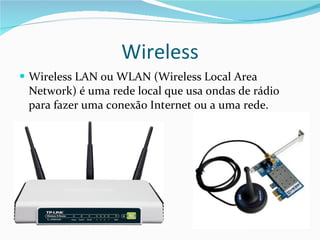

- 26. Wireless Wireless LAN ou WLAN (Wireless Local Area Network) é uma rede local que usa ondas de rádio para fazer uma conexão Internet ou a uma rede.

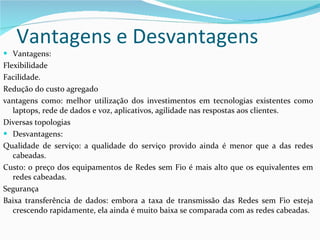

- 27. Vantagens e Desvantagens Vantagens: Flexibilidade Facilidade. Redução do custo agregado vantagens como: melhor utilização dos investimentos em tecnologias existentes como laptops, rede de dados e voz, aplicativos, agilidade nas respostas aos clientes. Diversas topologias Desvantagens: Qualidade de serviço: a qualidade do serviço provido ainda é menor que a das redes cabeadas. Custo: o preço dos equipamentos de Redes sem Fio é mais alto que os equivalentes em redes cabeadas. Segurança Baixa transferência de dados: embora a taxa de transmissão das Redes sem Fio esteja crescendo rapidamente, ela ainda é muito baixa se comparada com as redes cabeadas.

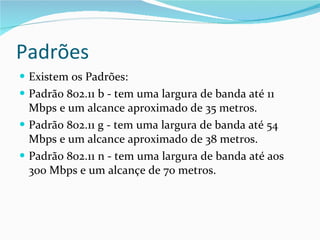

- 28. Padrões Existem os Padrões: Padrão 802.11 b - tem uma largura de banda até 11 Mbps e um alcance aproximado de 35 metros. Padrão 802.11 g - tem uma largura de banda até 54 Mbps e um alcance aproximado de 38 metros. Padrão 802.11 n - tem uma largura de banda até aos 300 Mbps e um alcançe de 70 metros.

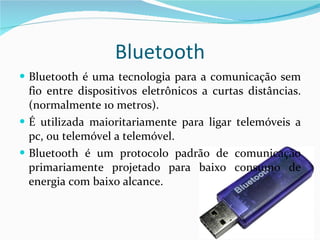

- 29. Bluetooth Bluetooth é uma tecnologia para a comunicação sem fio entre dispositivos eletrônicos a curtas distâncias.(normalmente 10 metros). É utilizada maioritariamente para ligar telemóveis a pc, ou telemóvel a telemóvel. Bluetooth é um protocolo padrão de comunicação primariamente projetado para baixo consumo de energia com baixo alcance.

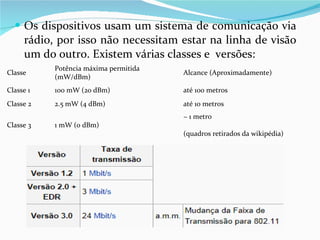

- 30. Os dispositivos usam um sistema de comunicação via rádio, por isso não necessitam estar na linha de visão um do outro. Existem várias classes e versões: Classe Potência máxima permitida (mW/dBm) Alcance (Aproximadamente) Classe 1 100 mW (20 dBm) até 100 metros Classe 2 2.5 mW (4 dBm) até 10 metros Classe 3 1 mW (0 dBm) ~ 1 metro (quadros retirados da wikipédia)

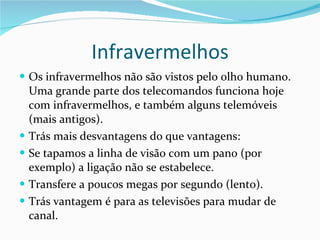

- 31. Infravermelhos Os infravermelhos não são vistos pelo olho humano. Uma grande parte dos telecomandos funciona hoje com infravermelhos, e também alguns telemóveis (mais antigos). Trás mais desvantagens do que vantagens: Se tapamos a linha de visão com um pano (por exemplo) a ligação não se estabelece. Transfere a poucos megas por segundo (lento). Trás vantagem é para as televisões para mudar de canal.
