Bastidores e cabelagem estruturada
- 1. Escola Gil vicente Bastidores e cabelagem estruturada Disciplina: Sistema Operativo Trabalho realizado por: NikolasKapali nº8 NiruAcharya nº9 Ano: 11ºGI

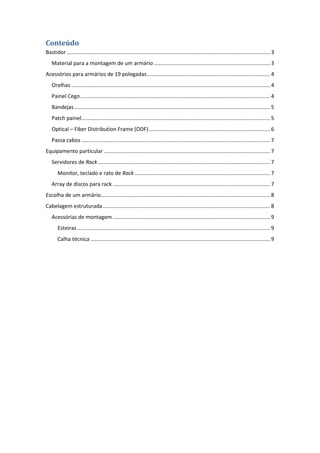

- 2. Conteúdo Bastidor ......................................................................................................................................... 3 Material para a montagem de um armário .............................................................................. 3 Acessórios para armários de 19 polegadas ................................................................................... 4 Orelhas ...................................................................................................................................... 4 Painel Cego ................................................................................................................................ 4 Bandejas .................................................................................................................................... 5 Patch painel ............................................................................................................................... 5 Optical – Fiber Distribution Frame (ODF) .................................................................................. 6 Passa cabos ............................................................................................................................... 7 Equipamento particular ................................................................................................................ 7 Servidores de Rack .................................................................................................................... 7 Monitor, teclado e rato de Rack ........................................................................................... 7 Array de discos para rack .......................................................................................................... 7 Escolha de um armário.................................................................................................................. 8 Cabelagem estruturada ................................................................................................................. 8 Acessórias de montagem .......................................................................................................... 9 Esteiras .................................................................................................................................. 9 Calha técnica ......................................................................................................................... 9

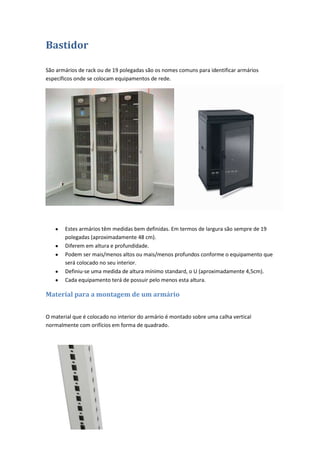

- 3. Bastidor São armários de rack ou de 19 polegadas são os nomes comuns para identificar armários específicos onde se colocam equipamentos de rede. Estes armários têm medidas bem definidas. Em termos de largura são sempre de 19 polegadas (aproximadamente 48 cm). Diferem em altura e profundidade. Podem ser mais/menos altos ou mais/menos profundos conforme o equipamento que será colocado no seu interior. Definiu-se uma medida de altura mínimo standard, o U (aproximadamente 4,5cm). Cada equipamento terá de possuir pelo menos esta altura. Material para a montagem de um armário O material que é colocado no interior do armário é montado sobre uma calha vertical normalmente com orifícios em forma de quadrado.

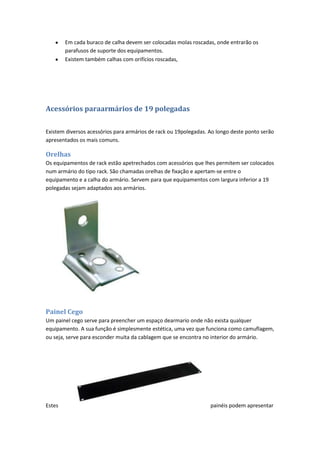

- 4. Em cada buraco de calha devem ser colocadas molas roscadas, onde entrarão os parafusos de suporte dos equipamentos. Existem também calhas com orifícios roscadas, Acessórios paraarmários de 19 polegadas Existem diversos acessórios para armários de rack ou 19polegadas. Ao longo deste ponto serão apresentados os mais comuns. Orelhas Os equipamentos de rack estão apetrechados com acessórios que lhes permitem ser colocados num armário do tipo rack. São chamadas orelhas de fixação e apertam-se entre o equipamento e a calha do armário. Servem para que equipamentos com largura inferior a 19 polegadas sejam adaptados aos armários. Painel Cego Um painel cego serve para preencher um espaço dearmario onde não exista qualquer equipamento. A sua função é simplesmente estética, uma vez que funciona como camuflagem, ou seja, serve para esconder muita da cablagem que se encontra no interior do armário. Estes painéis podem apresentar

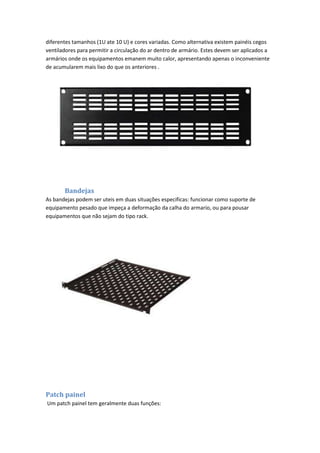

- 5. diferentes tamanhos (1U ate 10 U) e cores variadas. Como alternativa existem painéis cegos ventiladores para permitir a circulação do ar dentro de armário. Estes devem ser aplicados a armários onde os equipamentos emanem muito calor, apresentando apenas o inconveniente de acumularem mais lixo do que os anteriores . Bandejas As bandejas podem ser uteis em duas situações especificas: funcionar como suporte de equipamento pesado que impeça a deformação da calha do armario, ou para pousar equipamentos que não sejam do tipo rack. Patch painel Um patch painel tem geralmente duas funções:
- 6. Facilitar a reconfigurações (e aumento) da rede, conseguido pela mudança das ligações frontais. Impedir que se lide directamente com os equipamentos de rede activos, minimizando o risco de se danificarem portas de rede. Vantagens: Na altura dos testes de ligações, é muito comum estarmos sistematicamente a trocar os cabos de rede de entradaSe esse processo fosse realizado directamente nos equipamentos, haveria probabilidade de alguma das portas se danificar sendo necessário adquirir um equipamento novo, daí a funcionalidade deste painel. É possível concentrar toda a cablagem de rede de entrada e saída do armário, apenas num local. Na frentedo patchpanelsexistem as portas RJ45 e a interface traseira é realizada por blocos Krone. As ligações permanentes são ligadas à parte traseira dopatch panel, enquanto, que as ligações entre equipamentos do interior do armário são realizadas através das ligações frontais (através de patchcords). Cada patch panel está certificado para um tipo de cabo (cat 5e, cat 6) o bloco krone dimensionado para esse efeito. Para cravar o cabo de rede (UTP/STP) neste bloco é necessário recorrer novamente a uma ferramenta específica, o alicate Krone. Optical – Fiber Distribution Frame (ODF) A fibra ótica que chega às nossas casas /escolas /organizações vem num cabo com dezenas ou centenas de fibras. É um local, denominado de terminação da fibra onde

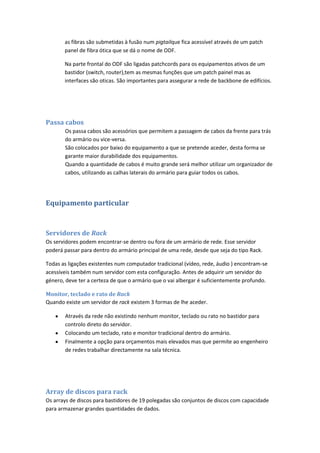

- 7. as fibras são submetidas à fusão num pigtailque fica acessível através de um patch panel de fibra ótica que se dá o nome de ODF. Na parte frontal do ODF são ligadas patchcords para os equipamentos ativos de um bastidor (switch, router),tem as mesmas funções que um patch painel mas as interfaces são oticas. São importantes para assegurar a rede de backbone de edifícios. Passa cabos Os passa cabos são acessórios que permitem a passagem de cabos da frente para trás do armário ou vice-versa. São colocados por baixo do equipamento a que se pretende aceder, desta forma se garante maior durabilidade dos equipamentos. Quando a quantidade de cabos é muito grande será melhor utilizar um organizador de cabos, utilizando as calhas laterais do armário para guiar todos os cabos. Equipamento particular Servidores de Rack Os servidores podem encontrar-se dentro ou fora de um armário de rede. Esse servidor poderá passar para dentro do armário principal de uma rede, desde que seja do tipo Rack. Todas as ligações existentes num computador tradicional (vídeo, rede, áudio ) encontram-se acessíveis também num servidor com esta configuração. Antes de adquirir um servidor do género, deve ter a certeza de que o armário que o vai albergar é suficientemente profundo. Monitor, teclado e rato de Rack Quando existe um servidor de rack existem 3 formas de lhe aceder. Através da rede não existindo nenhum monitor, teclado ou rato no bastidor para controlo direto do servidor. Colocando um teclado, rato e monitor tradicional dentro do armário. Finalmente a opção para orçamentos mais elevados mas que permite ao engenheiro de redes trabalhar directamente na sala técnica. Array de discos para rack Os arrays de discos para bastidores de 19 polegadas são conjuntos de discos com capacidade para armazenar grandes quantidades de dados.

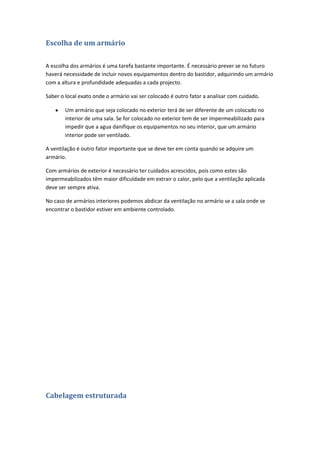

- 8. Escolha de um armário A escolha dos armários é uma tarefa bastante importante. É necessário prever se no futuro haverá necessidade de incluir novos equipamentos dentro do bastidor, adquirindo um armário com a altura e profundidade adequadas a cada projecto. Saber o local exato onde o armário vai ser colocado é outro fator a analisar com cuidado. Um armário que seja colocado no exterior terá de ser diferente de um colocado no interior de uma sala. Se for colocado no exterior tem de ser impermeabilizado para impedir que a agua danifique os equipamentos no seu interior, que um armário interior pode ser ventilado. A ventilação é outro fator importante que se deve ter em conta quando se adquire um armário. Com armários de exterior é necessário ter cuidados acrescidos, pois como estes são impermeabilizados têm maior dificuldade em extrair o calor, pelo que a ventilação aplicada deve ser sempre ativa. No caso de armários interiores podemos abdicar da ventilação no armário se a sala onde se encontrar o bastidor estiver em ambiente controlado. Cabelagem estruturada

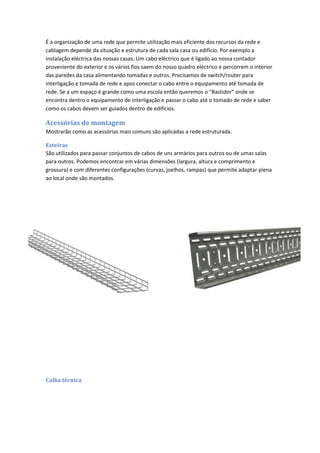

- 9. É a organização de uma rede que permite utilização mais eficiente dos recursos da rede e cablagem depende da situação e estrutura de cada sala casa ou edifício. Por exemplo a instalação eléctrica das nossas casas. Um cabo eléctrico que é ligado ao nossa contador proveniente do exterior e os vários fios saem do nosso quadro eléctrico e percorrem o interior das paredes da casa alimentando tomadas e outros. Precisamos de switch/router para interligação e tomada de rede e apos conectar o cabo entre o equipamento até tomada de rede. Se a um espaço é grande como uma escola então queremos o “Bastidor” onde se encontra dentro o equipamento de interligação e passar o cabo até o tomado de rede e saber como os cabos devem ser guiados dentro de edifícios. Acessórias de montagem Mostrarão como as acessórias mais comuns são aplicadas a rede estruturada. Esteiras São utilizados para passar conjuntos de cabos de uns armários para outros ou de umas salas para outros. Podemos encontrar em várias dimensões (largura, altura e comprimento e grossura) e com diferentes configurações (curvas, joelhos, rampas) que permite adaptar plena ao local onde são montados. Calha técnica

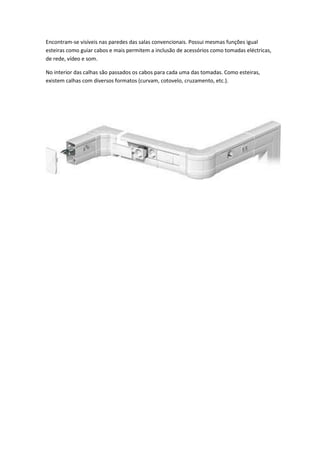

- 10. Encontram-se visíveis nas paredes das salas convencionais. Possui mesmas funções igual esteiras como guiar cabos e mais permitem a inclusão de acessórios como tomadas eléctricas, de rede, vídeo e som. No interior das calhas são passados os cabos para cada uma das tomadas. Como esteiras, existem calhas com diversos formatos (curvam, cotovelo, cruzamento, etc.).
