Projecto final

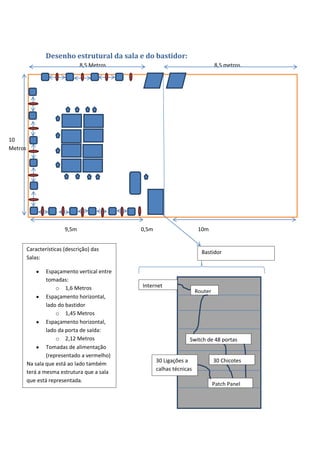

- 1. Desenho estrutural da sala e do bastidor: 8,5 Metros 8,5 metros 9,5m 0,5m 10m 10 Metros Router Switch de 48 portas Patch Panel Internet Bastidor 30 Chicotes Características (descrição) das Salas: Espaçamento vertical entre tomadas: o 1,6 Metros Espaçamento horizontal, lado do bastidor o 1,45 Metros Espaçamento horizontal, lado da porta de saída: o 2,12 Metros Tomadas de alimentação (representado a vermelho) Na sala que está ao lado também terá a mesma estrutura que a sala que está representada. 30 Ligações a calhas técnicas

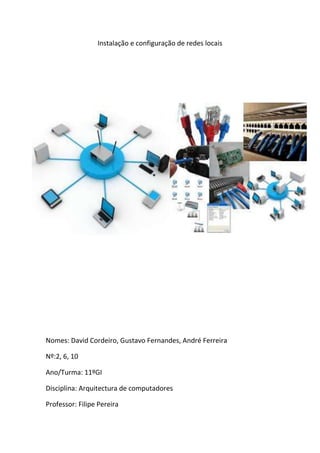

- 2. Instalação e configuração de redes locais Nomes: David Cordeiro, Gustavo Fernandes, André Ferreira Nº:2, 6, 10 Ano/Turma: 11ºGI Disciplina: Arquitectura de computadores Professor: Filipe Pereira

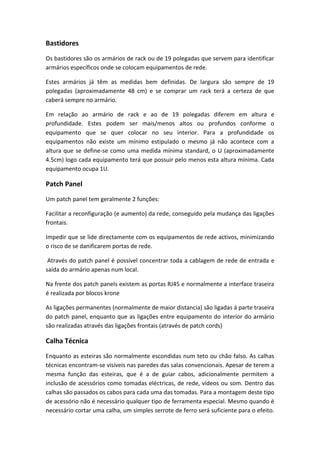

- 3. Bastidores Os bastidores são os armários de rack ou de 19 polegadas que servem para identificar armários específicos onde se colocam equipamentos de rede. Estes armários já têm as medidas bem definidas. De largura são sempre de 19 polegadas (aproximadamente 48 cm) e se comprar um rack terá a certeza de que caberá sempre no armário. Em relação ao armário de rack e ao de 19 polegadas diferem em altura e profundidade. Estes podem ser mais/menos altos ou profundos conforme o equipamento que se quer colocar no seu interior. Para a profundidade os equipamentos não existe um mínimo estipulado o mesmo já não acontece com a altura que se define-se como uma medida mínima standard, o U (aproximadamente 4.5cm) logo cada equipamento terá que possuir pelo menos esta altura mínima. Cada equipamento ocupa 1U. Patch Panel Um patch panel tem geralmente 2 funções: Facilitar a reconfiguração (e aumento) da rede, conseguido pela mudança das ligações frontais. Impedir que se lide directamente com os equipamentos de rede activos, minimizando o risco de se danificarem portas de rede. Através do patch panel é possível concentrar toda a cablagem de rede de entrada e saída do armário apenas num local. Na frente dos patch panels existem as portas RJ45 e normalmente a interface traseira é realizada por blocos krone As ligações permanentes (normalmente de maior distancia) são ligadas á parte traseira do patch panel, enquanto que as ligações entre equipamento do interior do armário são realizadas através das ligações frontais (através de patch cords) Calha Técnica Enquanto as esteiras são normalmente escondidas num teto ou chão falso. As calhas técnicas encontram-se visíveis nas paredes das salas convencionais. Apesar de terem a mesma função das esteiras, que é a de guiar cabos, adicionalmente permitem a inclusão de acessórios como tomadas eléctricas, de rede, vídeos ou som. Dentro das calhas são passados os cabos para cada uma das tomadas. Para a montagem deste tipo de acessório não é necessário qualquer tipo de ferramenta especial. Mesmo quando é necessário cortar uma calha, um simples serrote de ferro será suficiente para o efeito.

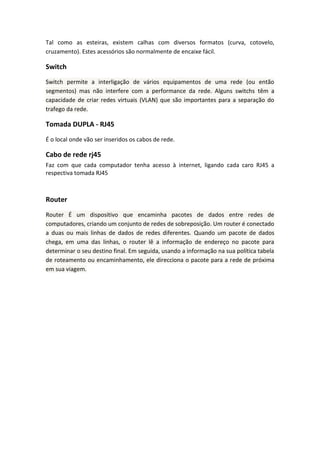

- 4. Tal como as esteiras, existem calhas com diversos formatos (curva, cotovelo, cruzamento). Estes acessórios são normalmente de encaixe fácil. Switch Switch permite a interligação de vários equipamentos de uma rede (ou então segmentos) mas não interfere com a performance da rede. Alguns switchs têm a capacidade de criar redes virtuais (VLAN) que são importantes para a separação do trafego da rede. Tomada DUPLA - RJ45 É o local onde vão ser inseridos os cabos de rede. Cabo de rede rj45 Faz com que cada computador tenha acesso à internet, ligando cada caro RJ45 a respectiva tomada RJ45 Router Router É um dispositivo que encaminha pacotes de dados entre redes de computadores, criando um conjunto de redes de sobreposição. Um router é conectado a duas ou mais linhas de dados de redes diferentes. Quando um pacote de dados chega, em uma das linhas, o router lê a informação de endereço no pacote para determinar o seu destino final. Em seguida, usando a informação na sua política tabela de roteamento ou encaminhamento, ele direcciona o pacote para a rede de próxima em sua viagem.

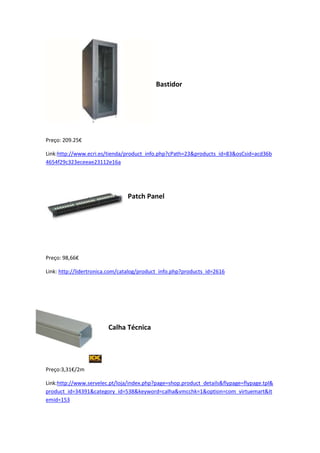

- 5. Bastidor Preço: 209.25€ Link:http://www.ecri.es/tienda/product_info.php?cPath=23&products_id=83&osCsid=acd36b 4654f29c323eceeae23112e16a Patch Panel Preço: 98,66€ Link: http://lidertronica.com/catalog/product_info.php?products_id=2616 Calha Técnica Preço:3,31€/2m Link:http://www.servelec.pt/loja/index.php?page=shop.product_details&flypage=flypage.tpl& product_id=34391&category_id=538&keyword=calha&vmcchk=1&option=com_virtuemart&It emid=153

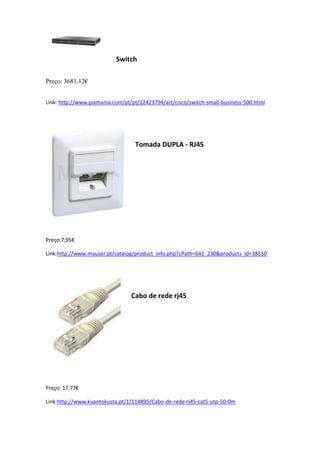

- 6. Switch Preço: 3681,12€ Link: http://www.pixmania.com/pt/pt/12423794/art/cisco/switch-small-business-500.html Tomada DUPLA - RJ45 Preço:7,95€ Link:http://www.mauser.pt/catalog/product_info.php?cPath=641_230&products_id=38550 Cabo de rede rj45 Preço: 17,77€ Link:http://www.kuantokusta.pt/1/114895/Cabo-de-rede-rj45-cat5-utp-50-0m

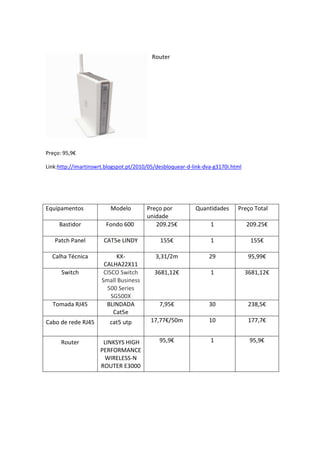

- 7. Router Preço: 95,9€ Link:http://imartinswrt.blogspot.pt/2010/05/desbloquear-d-link-dva-g3170i.html Equipamentos Modelo Preço por unidade Quantidades Preço Total Bastidor Fondo 600 209.25€ 1 209.25€ Patch Panel CAT5e LINDY 155€ 1 155€ Calha Técnica KX- CALHA22X11 3,31/2m 29 95,99€ Switch CISCO Switch Small Business 500 Series SG500X 3681,12€ 1 3681,12€ Tomada RJ45 BLINDADA Cat5e 7,95€ 30 238,5€ Cabo de rede RJ45 cat5 utp 17,77€/50m 10 177,7€ Router LINKSYS HIGH PERFORMANCE WIRELESS-N ROUTER E3000 95,9€ 1 95,9€

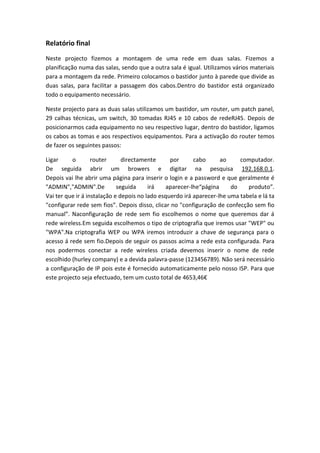

- 8. Relatório final Neste projecto fizemos a montagem de uma rede em duas salas. Fizemos a planificação numa das salas, sendo que a outra sala é igual. Utilizamos vários materiais para a montagem da rede. Primeiro colocamos o bastidor junto à parede que divide as duas salas, para facilitar a passagem dos cabos.Dentro do bastidor está organizado todo o equipamento necessário. Neste projecto para as duas salas utilizamos um bastidor, um router, um patch panel, 29 calhas técnicas, um switch, 30 tomadas RJ45 e 10 cabos de redeRJ45. Depois de posicionarmos cada equipamento no seu respectivo lugar, dentro do bastidor, ligamos os cabos as tomas e aos respectivos equipamentos. Para a activação do router temos de fazer os seguintes passos: Ligar o router directamente por cabo ao computador. De seguida abrir um browers e digitar na pesquisa 192.168.0.1. Depois vai lhe abrir uma página para inserir o login e a password e que geralmente é "ADMIN","ADMIN".De seguida irá aparecer-lhe“página do produto”. Vai ter que ir á instalação e depois no lado esquerdo irá aparecer-lhe uma tabela e lá ta "configurar rede sem fios”. Depois disso, clicar no "configuração de confecção sem fio manual”. Naconfiguração de rede sem fio escolhemos o nome que queremos dar á rede wireless.Em seguida escolhemos o tipo de criptografia que iremos usar "WEP" ou "WPA".Na criptografia WEP ou WPA iremos introduzir a chave de segurança para o acesso á rede sem fio.Depois de seguir os passos acima a rede esta configurada. Para nos podermos conectar a rede wireless criada devemos inserir o nome de rede escolhido (hurley company) e a devida palavra-passe (123456789). Não será necessário a configuração de IP pois este é fornecido automaticamente pelo nosso ISP. Para que este projecto seja efectuado, tem um custo total de 4653,46€
