- 1. Projecto final Módulo 4 Arquitectura de Computadores Trabalho realizado por: MilaneVassaramo Pedro Ferreira
- 2. Índice Objectivo do trabalho ................................................................................................................... 3 Orçamento .................................................................................................................................... 3 Caracterização da cablagem estruturada...................................................................................... 4 Cabos de par trançado .............................................................................................................. 4 Calhas técnicas .......................................................................................................................... 4 Armário...................................................................................................................................... 4 Esteiras ...................................................................................................................................... 5 Tomadas de rede....................................................................................................................... 5 Caracterização do equipamento activo ........................................................................................ 5 Router/Modem ......................................................................................................................... 5 Switch ........................................................................................................................................ 5 Access Point............................................................................................................................... 5 Configurações do equipamento activo ......................................................................................... 6 PLANTA DA SALA ........................................................................................................................... 7

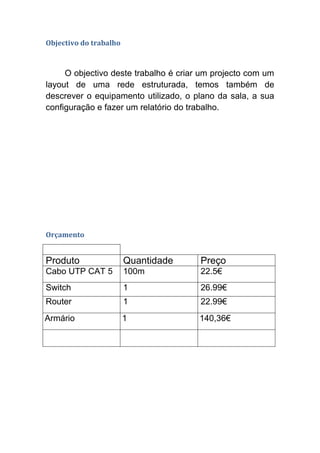

- 3. Objectivo do trabalho O objectivo deste trabalho é criar um projecto com um layout de uma rede estruturada, temos também de descrever o equipamento utilizado, o plano da sala, a sua configuração e fazer um relatório do trabalho. Orçamento Produto Quantidade Preço Cabo UTP CAT 5 100m 22.5€ Switch 1 26.99€ Router 1 22.99€ Armário 1 140,36€

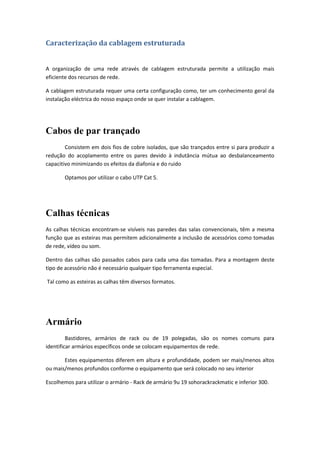

- 4. Caracterização da cablagem estruturada A organização de uma rede através de cablagem estruturada permite a utilização mais eficiente dos recursos de rede. A cablagem estruturada requer uma certa configuração como, ter um conhecimento geral da instalação eléctrica do nosso espaço onde se quer instalar a cablagem. Cabos de par trançado Consistem em dois fios de cobre isolados, que são trançados entre si para produzir a redução do acoplamento entre os pares devido à indutância mútua ao desbalanceamento capacitivo minimizando os efeitos da diafonia e do ruido Optamos por utilizar o cabo UTP Cat 5. Calhas técnicas As calhas técnicas encontram-se visíveis nas paredes das salas convencionais, têm a mesma função que as esteiras mas permitem adicionalmente a inclusão de acessórios como tomadas de rede, vídeo ou som. Dentro das calhas são passados cabos para cada uma das tomadas. Para a montagem deste tipo de acessório não é necessário qualquer tipo ferramenta especial. Tal como as esteiras as calhas têm diversos formatos. Armário Bastidores, armários de rack ou de 19 polegadas, são os nomes comuns para identificar armários específicos onde se colocam equipamentos de rede. Estes equipamentos diferem em altura e profundidade, podem ser mais/menos altos ou mais/menos profundos conforme o equipamento que será colocado no seu interior Escolhemos para utilizar o armário - Rack de armário 9u 19 sohorackrackmatic e inferior 300.

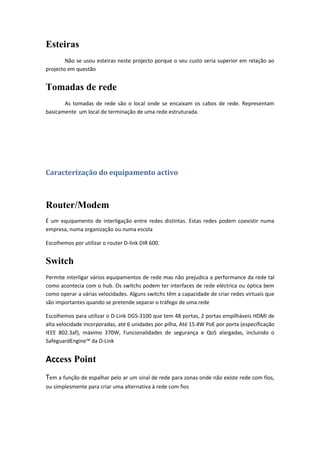

- 5. Esteiras Não se usou esteiras neste projecto porque o seu custo seria superior em relação ao projecto em questão Tomadas de rede As tomadas de rede são o local onde se encaixam os cabos de rede. Representam basicamente um local de terminação de uma rede estruturada. Caracterização do equipamento activo Router/Modem É um equipamento de interligação entre redes distintas. Estas redes podem coexistir numa empresa, numa organização ou numa escola Escolhemos por utilizar o router D-link DIR 600. Switch Permite interligar vários equipamentos de rede mas não prejudica a performance da rede tal como acontecia com o hub. Os switchs podem ter interfaces de rede eléctrica ou óptica bem como operar a várias velocidades. Alguns switchs têm a capacidade de criar redes virtuais que são importantes quando se pretende separar o tráfego de uma rede Escolhemos para utilizar o D-Link DGS-3100 que tem 48 portas, 2 portas empilháveis HDMI de alta velocidade incorporadas, até 6 unidades por pilha, Até 15.4W PoE por porta (especificação IEEE 802.3af), máximo 370W, Funcionalidades de segurança e QoS alargadas, incluindo o SafeguardEngine™ da D-Link Access Point Tem a função de espalhar pelo ar um sinal de rede para zonas onde não existe rede com fios, ou simplesmente para criar uma alternativa à rede com fios

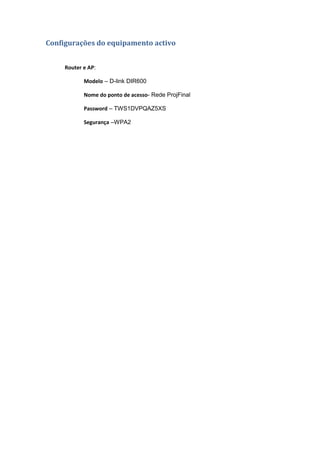

- 6. Configurações do equipamento activo Router e AP: Modelo – D-link DIR600 Nome do ponto de acesso- Rede ProjFinal Password – TWS1DVPQAZ5XS Segurança –WPA2

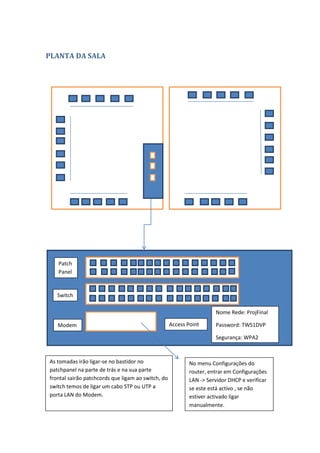

- 7. PLANTA DA SALA Patch Panel Switch Nome Rede: ProjFinal Modem Access Point Password: TWS1DVP Segurança: WPA2 As tomadas irão ligar-se no bastidor no No menu Configurações do patchpanel na parte de trás e na sua parte router, entrar em Configurações frontal sairão patchcords que ligam ao switch, do LAN -> Servidor DHCP e verificar switch temos de ligar um cabo STP ou UTP a se este está activo , se não porta LAN do Modem. estiver activado ligar manualmente.
