Este relatório descreve um projeto de rede local para uma sala de aula, incluindo a caracterização dos equipamentos de cabagem estruturada, ativos e sua configuração. O orçamento total para o projeto foi de 1128,97€, cobrindo itens como 30 tomadas de rede, um armário de rede, um patch panel, um switch de 24 portas, um router, e cabos de rede.
A1
- 1. A.C. -Arquitetura de Computadores Módulo 4- Instalação e Configuração de Redes Locais Projeto final RELATÓRIO FINAL Mário Freitas nº15 Paulo Sérgio nº18

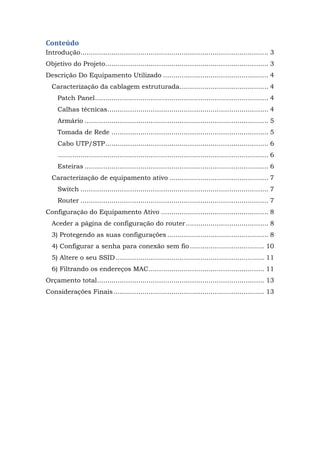

- 2. Conteúdo Introdução........................................................................................... 3 Objetivo do Projeto............................................................................... 3 Descrição Do Equipamento Utilizado ................................................... 4 Caracterização da cablagem estruturada........................................... 4 Patch Panel.................................................................................... 4 Calhas técnicas.............................................................................. 4 Armário ......................................................................................... 5 Tomada de Rede ............................................................................ 5 Cabo UTP/STP............................................................................... 6 ...................................................................................................... 6 Esteiras ......................................................................................... 6 Caracterização de equipamento ativo ................................................ 7 Switch ........................................................................................... 7 Router ........................................................................................... 7 Configuração do Equipamento Ativo .................................................... 8 Aceder a página de configuração do router........................................ 8 3) Protegendo as suas configurações ................................................. 8 4) Configurar a senha para conexão sem fio .................................... 10 5) Altere o seu SSID........................................................................ 11 6) Filtrando os endereços MAC........................................................ 11 Orçamento total................................................................................. 13 Considerações Finais......................................................................... 13

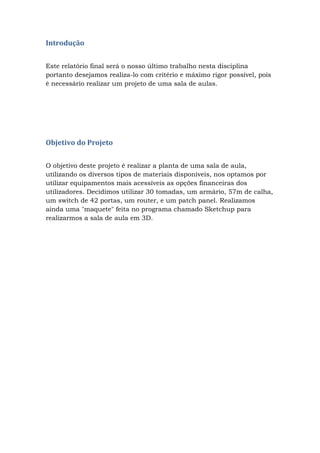

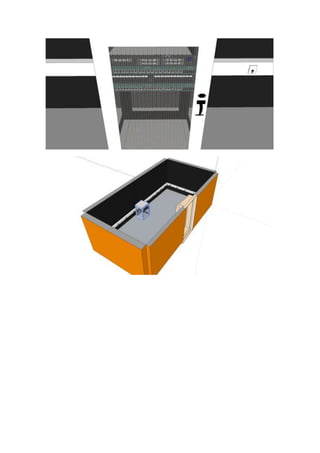

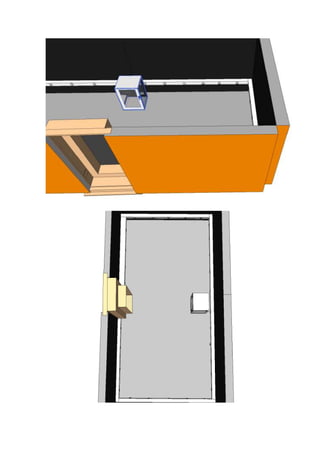

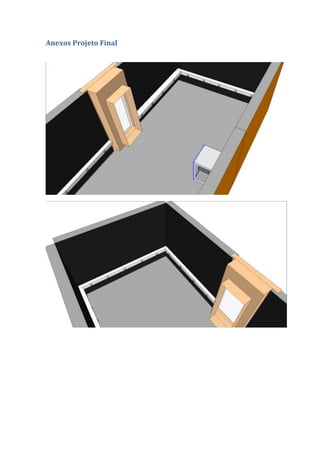

- 3. Introdução Este relatório final será o nosso último trabalho nesta disciplina portanto desejamos realiza-lo com critério e máximo rigor possível, pois é necessário realizar um projeto de uma sala de aulas. Objetivo do Projeto O objetivo deste projeto é realizar a planta de uma sala de aula, utilizando os diversos tipos de materiais disponíveis, nos optamos por utilizar equipamentos mais acessíveis as opções financeiras dos utilizadores. Decidimos utilizar 30 tomadas, um armário, 57m de calha, um switch de 42 portas, um router, e um patch panel. Realizamos ainda uma "maquete" feita no programa chamado Sketchup para realizarmos a sala de aula em 3D.

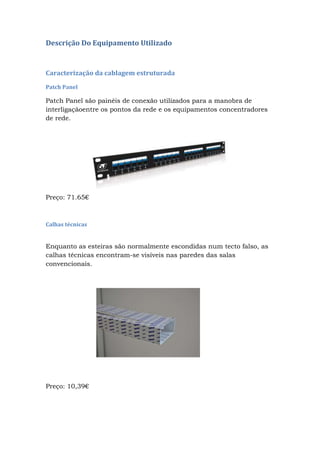

- 4. Descrição Do Equipamento Utilizado Caracterização da cablagem estruturada Patch Panel Patch Panel são painéis de conexão utilizados para a manobra de interligaçãoentre os pontos da rede e os equipamentos concentradores de rede. Preço: 71.65€ Calhas técnicas Enquanto as esteiras são normalmente escondidas num tecto falso, as calhas técnicas encontram-se visíveis nas paredes das salas convencionais. Preço: 10,39€

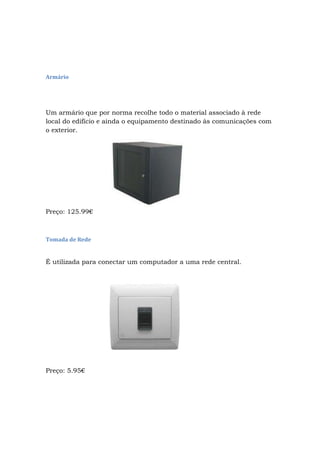

- 5. Armário Um armário que por norma recolhe todo o material associado à rede local do edifício e ainda o equipamento destinado às comunicações com o exterior. Preço: 125.99€ Tomada de Rede É utilizada para conectar um computador a uma rede central. Preço: 5.95€

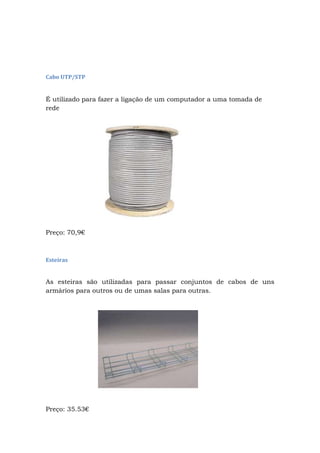

- 6. Cabo UTP/STP É utilizado para fazer a ligação de um computador a uma tomada de rede Preço: 70,9€ Esteiras As esteiras são utilizadas para passar conjuntos de cabos de uns armários para outros ou de umas salas para outras. Preço: 35.53€

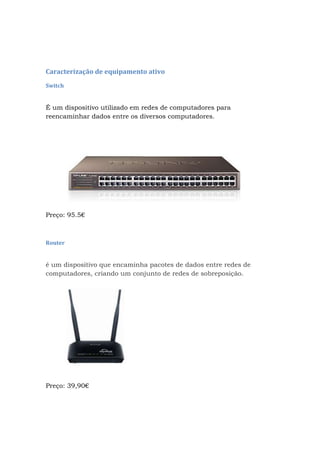

- 7. Caracterização de equipamento ativo Switch É um dispositivo utilizado em redes de computadores para reencaminhar dados entre os diversos computadores. Preço: 95.5€ Router é um dispositivo que encaminha pacotes de dados entre redes de computadores, criando um conjunto de redes de sobreposição. Preço: 39,90€

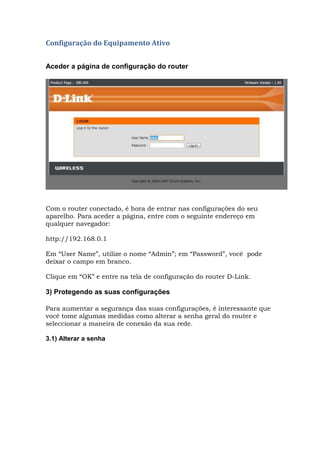

- 8. Configuração do Equipamento Ativo Aceder a página de configuração do router Com o router conectado, é hora de entrar nas configurações do seu aparelho. Para aceder a página, entre com o seguinte endereço em qualquer navegador: http://192.168.0.1 Em “User Name”, utilize o nome “Admin”; em “Password”, você pode deixar o campo em branco. Clique em “OK” e entre na tela de configuração do router D-Link. 3) Protegendo as suas configurações Para aumentar a segurança das suas configurações, é interessante que você tome algumas medidas como alterar a senha geral do router e seleccionar a maneira de conexão da sua rede. 3.1) Alterar a senha

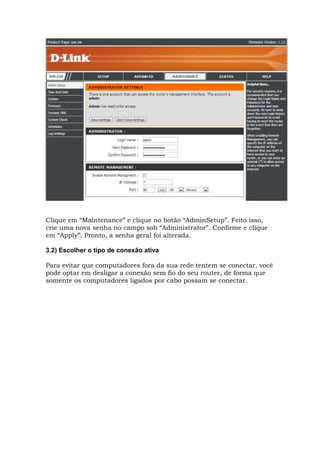

- 9. Clique em “Maintenance” e clique no botão “AdminSetup”. Feito isso, crie uma nova senha no campo sob “Administrator”. Confirme e clique em “Apply”. Pronto, a senha geral foi alterada. 3.2) Escolher o tipo de conexão ativa Para evitar que computadores fora da sua rede tentem se conectar, você pode optar em desligar a conexão sem fio do seu router, de forma que somente os computadores ligados por cabo possam se conectar.

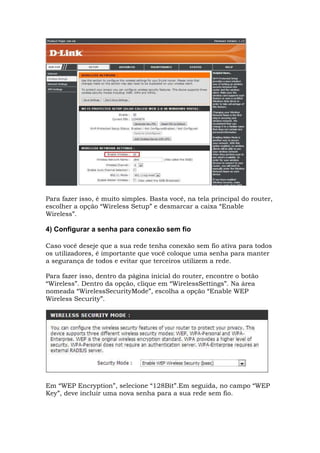

- 10. Para fazer isso, é muito simples. Basta você, na tela principal do router, escolher a opção “Wireless Setup” e desmarcar a caixa “Enable Wireless”. 4) Configurar a senha para conexão sem fio Caso você deseje que a sua rede tenha conexão sem fio ativa para todos os utilizadores, é importante que você coloque uma senha para manter a segurança de todos e evitar que terceiros utilizem a rede. Para fazer isso, dentro da página inicial do router, encontre o botão “Wireless”. Dentro da opção, clique em “WirelessSettings”. Na área nomeada “WirelessSecurityMode”, escolha a opção “Enable WEP Wireless Security”. Em “WEP Encryption”, selecione “128Bit”.Em seguida, no campo “WEP Key”, deve incluir uma nova senha para a sua rede sem fio.

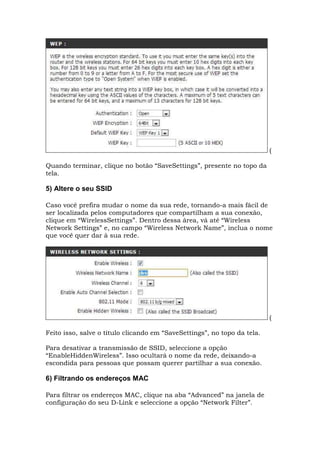

- 11. ( Quando terminar, clique no botão “SaveSettings”, presente no topo da tela. 5) Altere o seu SSID Caso você prefira mudar o nome da sua rede, tornando-a mais fácil de ser localizada pelos computadores que compartilham a sua conexão, clique em “WirelessSettings”. Dentro dessa área, vá até “Wireless Network Settings” e, no campo “Wireless Network Name”, inclua o nome que você quer dar à sua rede. ( Feito isso, salve o título clicando em “SaveSettings”, no topo da tela. Para desativar a transmissão de SSID, seleccione a opção “EnableHiddenWireless”. Isso ocultará o nome da rede, deixando-a escondida para pessoas que possam querer partilhar a sua conexão. 6) Filtrando os endereços MAC Para filtrar os endereços MAC, clique na aba “Advanced” na janela de configuração do seu D-Link e seleccione a opção “Network Filter”.

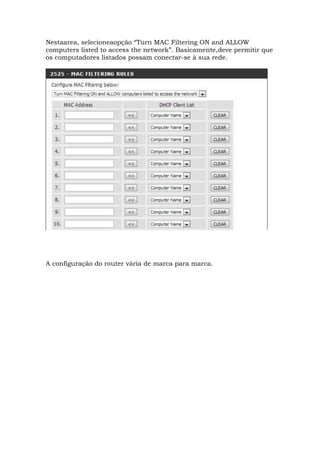

- 12. Nestaarea, selecioneaopção “Turn MAC Filtering ON and ALLOW computers listed to access the network”. Basicamente,deve permitir que os computadores listados possam conectar-se à sua rede. A configuração do router vária de marca para marca.

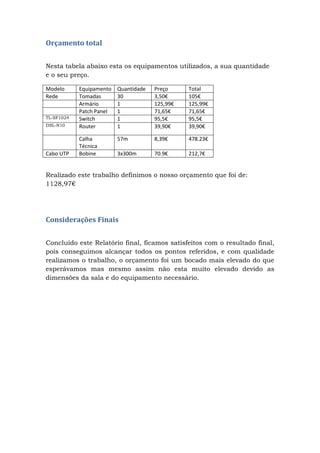

- 13. Orçamento total Nesta tabela abaixo esta os equipamentos utilizados, a sua quantidade e o seu preço. Modelo Equipamento Quantidade Preço Total Rede Tomadas 30 3,50€ 105€ Armário 1 125,99€ 125,99€ Patch Panel 1 71,65€ 71,65€ TL-SF1024 Switch 1 95,5€ 95,5€ DSL-N10 Router 1 39,90€ 39,90€ Calha Técnica 57m 8,39€ 478.23€ Cabo UTP Bobine 3x300m 70.9€ 212,7€ Realizado este trabalho definimos o nosso orçamento que foi de: 1128,97€ Considerações Finais Concluído este Relatório final, ficamos satisfeitos com o resultado final, pois conseguimos alcançar todos os pontos referidos, e com qualidade realizamos o trabalho, o orçamento foi um bocado mais elevado do que esperávamos mas mesmo assim não esta muito elevado devido as dimensões da sala e do equipamento necessário.
