- 2. Treinamento de Redes - SEED Título: Treinamento de Redes Básico Objetivo: Proporcionar aos Assessores Técnicos dos CRTEs uma visão sobre redes de computadores e equipamentos de rede. Período: 16 de outubro – 14 ás 18 hs Equipe Técnica : André Luiz de Souza Paula Diego Lopes da Cruz Eduardo Camargo Cardozo Fellipe Medeiros Veiga Francisco Joao Boeing Junior Peter Andreas Entschev Data: 17/10/08

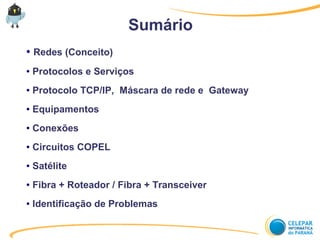

- 3. Sumário ● Redes (Conceito) ● Protocolos e Serviços ● Protocolo TCP/IP, Máscara de rede e Gateway ● Equipamentos ● Conexões ● Circuitos COPEL ● Satélite ● Fibra + Roteador / Fibra + Transceiver ● Identificação de Problemas

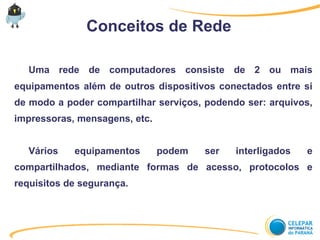

- 4. Conceitos de Rede Uma rede de computadores consiste de 2 ou mais equipamentos além de outros dispositivos conectados entre si de modo a poder compartilhar serviços, podendo ser: arquivos, impressoras, mensagens, etc. Vários equipamentos podem ser interligados e compartilhados, mediante formas de acesso, protocolos e requisitos de segurança.

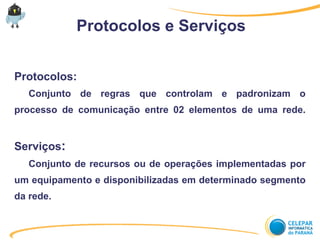

- 5. Protocolos e Serviços Protocolos: Conjunto de regras que controlam e padronizam o processo de comunicação entre 02 elementos de uma rede. Serviços: Conjunto de recursos ou de operações implementadas por um equipamento e disponibilizadas em determinado segmento da rede.

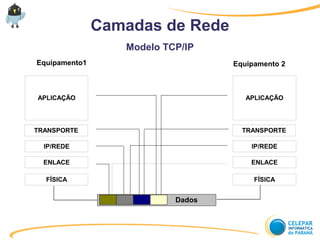

- 6. Camadas de Rede Equipamento1 Equipamento 2 Dados APLICAÇÃO TRANSPORTE IP/REDE ENLACE FÍSICA APLICAÇÃO TRANSPORTE IP/REDE ENLACE FÍSICA Modelo TCP/IP

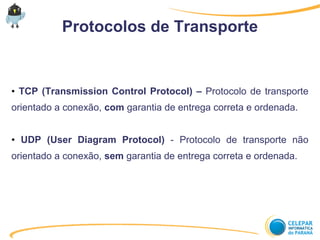

- 7. Protocolos de Transporte ● TCP (Transmission Control Protocol) – Protocolo de transporte orientado a conexão, com garantia de entrega correta e ordenada. ● UDP (User Diagram Protocol) - Protocolo de transporte não orientado a conexão, sem garantia de entrega correta e ordenada.

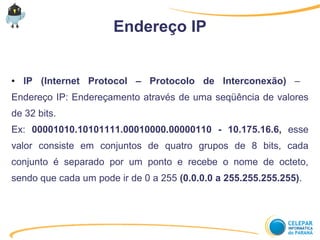

- 8. Endereço IP ● IP (Internet Protocol – Protocolo de Interconexão) – Endereço IP: Endereçamento através de uma seqüência de valores de 32 bits. Ex: 00001010.10101111.00010000.00000110 - 10.175.16.6, esse valor consiste em conjuntos de quatro grupos de 8 bits, cada conjunto é separado por um ponto e recebe o nome de octeto, sendo que cada um pode ir de 0 a 255 (0.0.0.0 a 255.255.255.255).

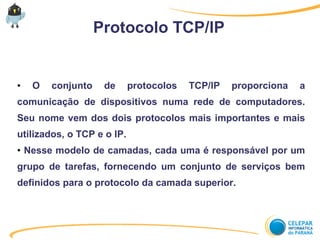

- 9. Protocolo TCP/IP ● O conjunto de protocolos TCP/IP proporciona a comunicação de dispositivos numa rede de computadores. Seu nome vem dos dois protocolos mais importantes e mais utilizados, o TCP e o IP. ● Nesse modelo de camadas, cada uma é responsável por um grupo de tarefas, fornecendo um conjunto de serviços bem definidos para o protocolo da camada superior.

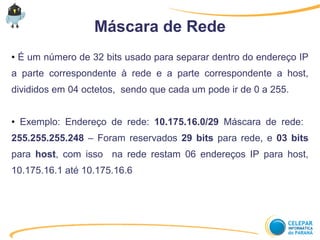

- 10. Máscara de Rede ● É um número de 32 bits usado para separar dentro do endereço IP a parte correspondente à rede e a parte correspondente a host, divididos em 04 octetos, sendo que cada um pode ir de 0 a 255. ● Exemplo: Endereço de rede: 10.175.16.0/29 Máscara de rede: 255.255.255.248 – Foram reservados 29 bits para rede, e 03 bits para host, com isso na rede restam 06 endereços IP para host, 10.175.16.1 até 10.175.16.6

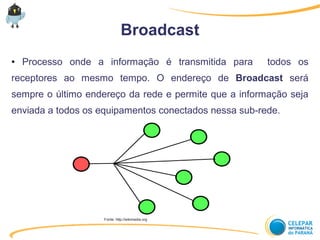

- 11. Broadcast ● Processo onde a informação é transmitida para todos os receptores ao mesmo tempo. O endereço de Broadcast será sempre o último endereço da rede e permite que a informação seja enviada a todos os equipamentos conectados nessa sub-rede. Fonte: http://wikimedia.org

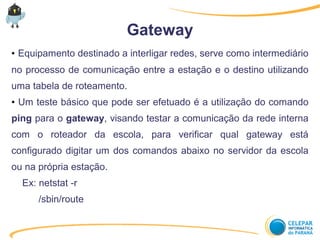

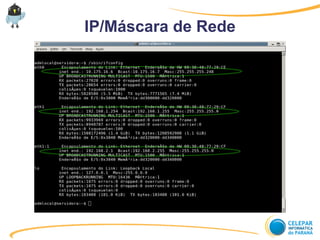

- 13. Gateway ● Equipamento destinado a interligar redes, serve como intermediário no processo de comunicação entre a estação e o destino utilizando uma tabela de roteamento. ● Um teste básico que pode ser efetuado é a utilização do comando ping para o gateway, visando testar a comunicação da rede interna com o roteador da escola, para verificar qual gateway está configurado digitar um dos comandos abaixo no servidor da escola ou na própria estação. Ex: netstat -r /sbin/route

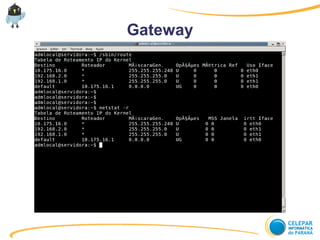

- 14. Gateway

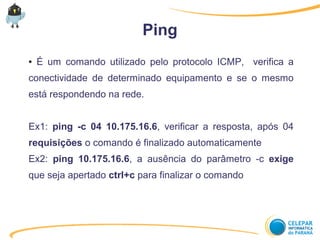

- 15. Ping ● É um comando utilizado pelo protocolo ICMP, verifica a conectividade de determinado equipamento e se o mesmo está respondendo na rede. Ex1: ping -c 04 10.175.16.6, verificar a resposta, após 04 requisições o comando é finalizado automaticamente Ex2: ping 10.175.16.6, a ausência do parâmetro -c exige que seja apertado ctrl+c para finalizar o comando

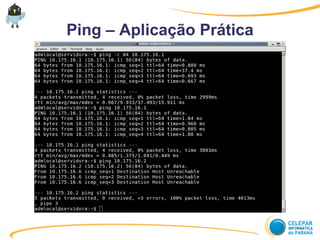

- 16. Ping – Aplicação Prática

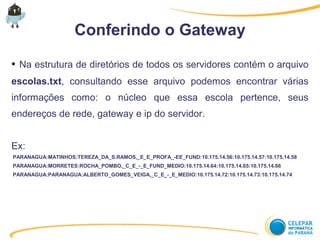

- 17. Conferindo o Gateway ● Na estrutura de diretórios de todos os servidores contém o arquivo escolas.txt, consultando esse arquivo podemos encontrar várias informações como: o núcleo que essa escola pertence, seus endereços de rede, gateway e ip do servidor. Ex: PARANAGUA:MATINHOS:TEREZA_DA_S.RAMOS,_E_E_PROFA_-EE_FUND:10.175.14.56:10.175.14.57:10.175.14.58 PARANAGUA:MORRETES:ROCHA_POMBO,_C_E_-_E_FUND_MEDIO:10.175.14.64:10.175.14.65:10.175.14.66 PARANAGUA:PARANAGUA:ALBERTO_GOMES_VEIGA,_C_E_-_E_MEDIO:10.175.14.72:10.175.14.73:10.175.14.74

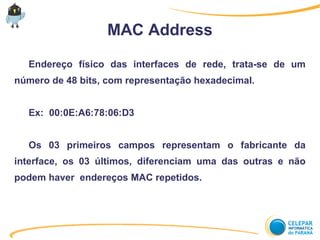

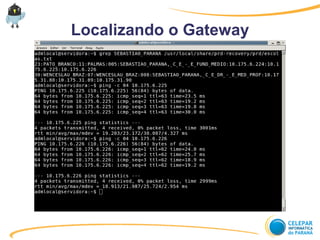

- 19. MAC Address Endereço físico das interfaces de rede, trata-se de um número de 48 bits, com representação hexadecimal. Ex: 00:0E:A6:78:06:D3 Os 03 primeiros campos representam o fabricante da interface, os 03 últimos, diferenciam uma das outras e não podem haver endereços MAC repetidos.

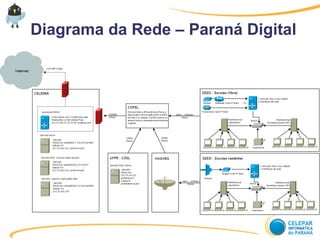

- 20. Diagrama da Rede – Paraná Digital

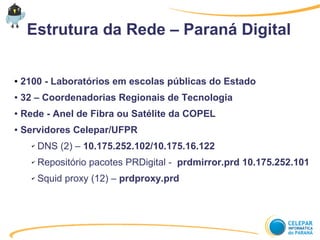

- 21. Estrutura da Rede – Paraná Digital ● 2100 - Laboratórios em escolas públicas do Estado ● 32 – Coordenadorias Regionais de Tecnologia ● Rede - Anel de Fibra ou Satélite da COPEL ● Servidores Celepar/UFPR ✔ DNS (2) – 10.175.252.102/10.175.16.122 ✔ Repositório pacotes PRDigital - prdmirror.prd 10.175.252.101 ✔ Squid proxy (12) – prdproxy.prd

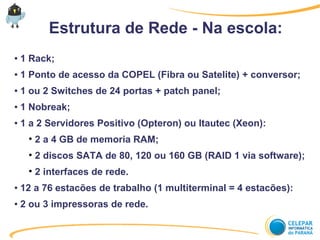

- 22. Estrutura de Rede - Na escola: ● 1 Rack; ● 1 Ponto de acesso da COPEL (Fibra ou Satelite) + conversor; ● 1 ou 2 Switches de 24 portas + patch panel; ● 1 Nobreak; ● 1 a 2 Servidores Positivo (Opteron) ou Itautec (Xeon): • 2 a 4 GB de memoria RAM; • 2 discos SATA de 80, 120 ou 160 GB (RAID 1 via software); • 2 interfaces de rede. ● 12 a 76 estacões de trabalho (1 multiterminal = 4 estacões): ● 2 ou 3 impressoras de rede.

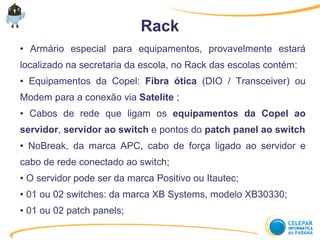

- 23. ● Armário especial para equipamentos, provavelmente estará localizado na secretaria da escola, no Rack das escolas contém: ● Equipamentos da Copel: Fibra ótica (DIO / Transceiver) ou Modem para a conexão via Satelite ; ● Cabos de rede que ligam os equipamentos da Copel ao servidor, servidor ao switch e pontos do patch panel ao switch ● NoBreak, da marca APC, cabo de força ligado ao servidor e cabo de rede conectado ao switch; ● O servidor pode ser da marca Positivo ou Itautec; ● 01 ou 02 switches: da marca XB Systems, modelo XB30330; ● 01 ou 02 patch panels; Rack

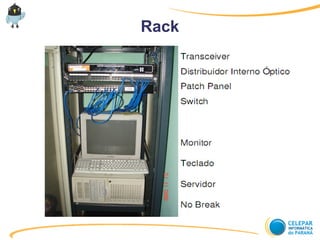

- 24. Rack

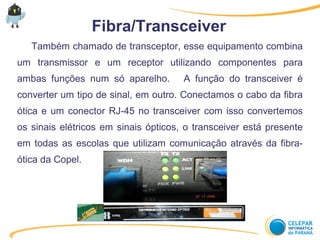

- 25. Fibra/Transceiver Também chamado de transceptor, esse equipamento combina um transmissor e um receptor utilizando componentes para ambas funções num só aparelho. A função do transceiver é converter um tipo de sinal, em outro. Conectamos o cabo da fibra ótica e um conector RJ-45 no transceiver com isso convertemos os sinais elétricos em sinais ópticos, o transceiver está presente em todas as escolas que utilizam comunicação através da fibra- ótica da Copel.

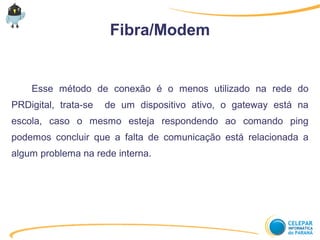

- 26. Fibra/Modem Esse método de conexão é o menos utilizado na rede do PRDigital, trata-se de um dispositivo ativo, o gateway está na escola, caso o mesmo esteja respondendo ao comando ping podemos concluir que a falta de comunicação está relacionada a algum problema na rede interna.

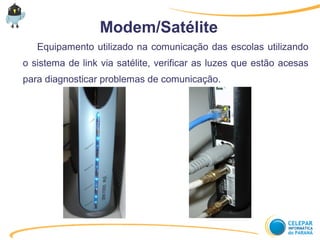

- 27. Modem/Satélite Equipamento utilizado na comunicação das escolas utilizando o sistema de link via satélite, verificar as luzes que estão acesas para diagnosticar problemas de comunicação.

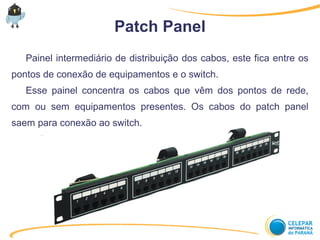

- 28. Patch Panel Painel intermediário de distribuição dos cabos, este fica entre os pontos de conexão de equipamentos e o switch. Esse painel concentra os cabos que vêm dos pontos de rede, com ou sem equipamentos presentes. Os cabos do patch panel saem para conexão ao switch.

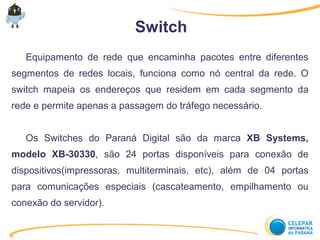

- 29. Switch Equipamento de rede que encaminha pacotes entre diferentes segmentos de redes locais, funciona como nó central da rede. O switch mapeia os endereços que residem em cada segmento da rede e permite apenas a passagem do tráfego necessário. Os Switches do Paraná Digital são da marca XB Systems, modelo XB-30330, são 24 portas disponíveis para conexão de dispositivos(impressoras, multiterminais, etc), além de 04 portas para comunicações especiais (cascateamento, empilhamento ou conexão do servidor).

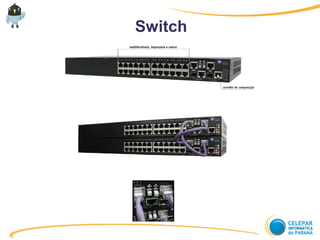

- 30. Switch

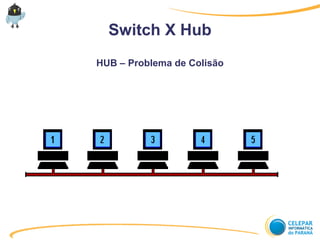

- 31. Switch X Hub HUB – Problema de Colisão

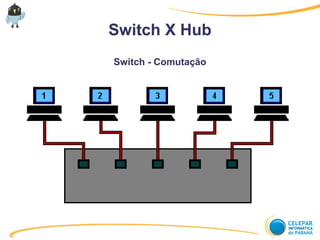

- 32. Switch X Hub Switch - Comutação

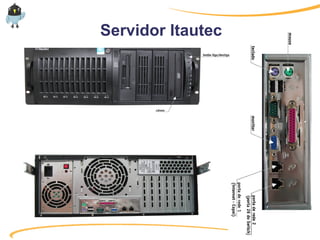

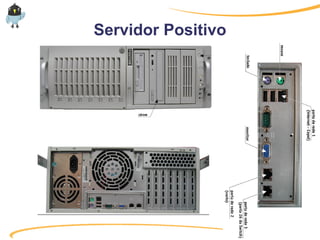

- 34. Servidor Itautec

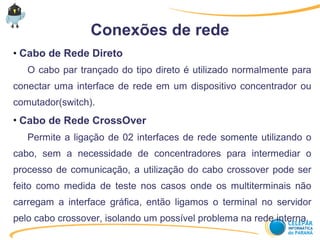

- 35. Conexões de rede ● Cabo de Rede Direto O cabo par trançado do tipo direto é utilizado normalmente para conectar uma interface de rede em um dispositivo concentrador ou comutador(switch). ● Cabo de Rede CrossOver Permite a ligação de 02 interfaces de rede somente utilizando o cabo, sem a necessidade de concentradores para intermediar o processo de comunicação, a utilização do cabo crossover pode ser feito como medida de teste nos casos onde os multiterminais não carregam a interface gráfica, então ligamos o terminal no servidor pelo cabo crossover, isolando um possível problema na rede interna.

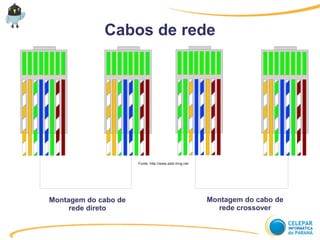

- 36. Cabos de rede Montagem do cabo de rede direto Montagem do cabo de rede crossover Fonte: http://www.adsl.mng.net

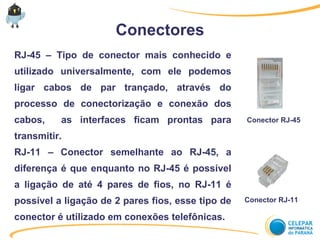

- 37. Conectores RJ-45 – Tipo de conector mais conhecido e utilizado universalmente, com ele podemos ligar cabos de par trançado, através do processo de conectorização e conexão dos cabos, as interfaces ficam prontas para transmitir. RJ-11 – Conector semelhante ao RJ-45, a diferença é que enquanto no RJ-45 é possível a ligação de até 4 pares de fios, no RJ-11 é possível a ligação de 2 pares fios, esse tipo de conector é utilizado em conexões telefônicas. Conector RJ-45 Conector RJ-11

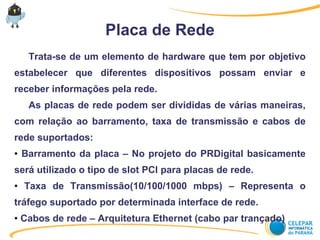

- 38. Placa de Rede Trata-se de um elemento de hardware que tem por objetivo estabelecer que diferentes dispositivos possam enviar e receber informações pela rede. As placas de rede podem ser divididas de várias maneiras, com relação ao barramento, taxa de transmissão e cabos de rede suportados: ● Barramento da placa – No projeto do PRDigital basicamente será utilizado o tipo de slot PCI para placas de rede. ● Taxa de Transmissão(10/100/1000 mbps) – Representa o tráfego suportado por determinada interface de rede. ● Cabos de rede – Arquitetura Ethernet (cabo par trançado)

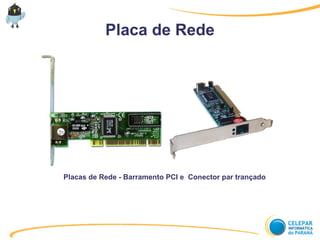

- 39. Placa de Rede Placas de Rede - Barramento PCI e Conector par trançado

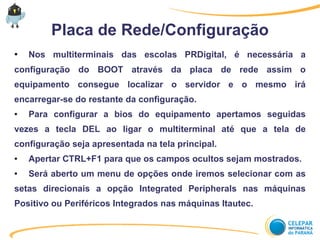

- 40. Placa de Rede/Configuração ● Nos multiterminais das escolas PRDigital, é necessária a configuração do BOOT através da placa de rede assim o equipamento consegue localizar o servidor e o mesmo irá encarregar-se do restante da configuração. ● Para configurar a bios do equipamento apertamos seguidas vezes a tecla DEL ao ligar o multiterminal até que a tela de configuração seja apresentada na tela principal. ● Apertar CTRL+F1 para que os campos ocultos sejam mostrados. ● Será aberto um menu de opções onde iremos selecionar com as setas direcionais a opção Integrated Peripherals nas máquinas Positivo ou Periféricos Integrados nas máquinas Itautec.

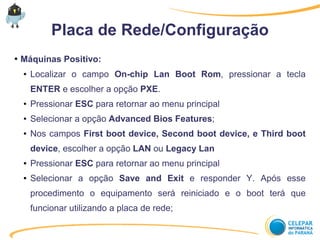

- 41. Placa de Rede/Configuração ● Máquinas Positivo: ● Localizar o campo On-chip Lan Boot Rom, pressionar a tecla ENTER e escolher a opção PXE. ● Pressionar ESC para retornar ao menu principal ● Selecionar a opção Advanced Bios Features; ● Nos campos First boot device, Second boot device, e Third boot device, escolher a opção LAN ou Legacy Lan ● Pressionar ESC para retornar ao menu principal ● Selecionar a opção Save and Exit e responder Y. Após esse procedimento o equipamento será reiniciado e o boot terá que funcionar utilizando a placa de rede;

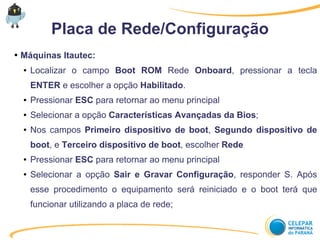

- 42. Placa de Rede/Configuração ● Máquinas Itautec: ● Localizar o campo Boot ROM Rede Onboard, pressionar a tecla ENTER e escolher a opção Habilitado. ● Pressionar ESC para retornar ao menu principal ● Selecionar a opção Características Avançadas da Bios; ● Nos campos Primeiro dispositivo de boot, Segundo dispositivo de boot, e Terceiro dispositivo de boot, escolher Rede ● Pressionar ESC para retornar ao menu principal ● Selecionar a opção Sair e Gravar Configuração, responder S. Após esse procedimento o equipamento será reiniciado e o boot terá que funcionar utilizando a placa de rede;

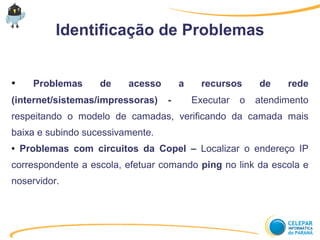

- 43. Identificação de Problemas ● Problemas de acesso a recursos de rede (internet/sistemas/impressoras) - Executar o atendimento respeitando o modelo de camadas, verificando da camada mais baixa e subindo sucessivamente. ● Problemas com circuitos da Copel – Localizar o endereço IP correspondente a escola, efetuar comando ping no link da escola e noservidor.

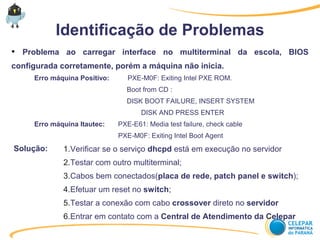

- 44. 1.Verificar se o serviço dhcpd está em execução no servidor 2.Testar com outro multiterminal; 3.Cabos bem conectados(placa de rede, patch panel e switch); 4.Efetuar um reset no switch; 5.Testar a conexão com cabo crossover direto no servidor 6.Entrar em contato com a Central de Atendimento da Celepar Identificação de Problemas ● Problema ao carregar interface no multiterminal da escola, BIOS configurada corretamente, porém a máquina não inicia. Erro máquina Positivo: PXE-M0F: Exiting Intel PXE ROM. Boot from CD : DISK BOOT FAILURE, INSERT SYSTEM DISK AND PRESS ENTER Erro máquina Itautec: PXE-E61: Media test failure, check cable PXE-M0F: Exiting Intel Boot Agent Solução:

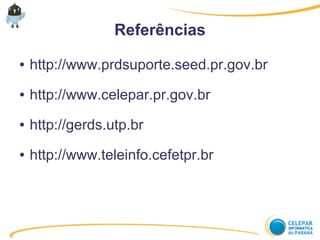

- 45. Referências ● http://www.prdsuporte.seed.pr.gov.br ● http://www.celepar.pr.gov.br ● http://gerds.utp.br ● http://www.teleinfo.cefetpr.br
