O documento descreve o modelo de camadas TCP/IP, que consiste em quatro camadas: aplicação, transporte, inter-rede e interface de rede. A camada de aplicação contém protocolos como Telnet, FTP e HTTP. A camada de transporte inclui TCP e UDP. A camada inter-rede usa protocolos como IP e ICMP. A camada de interface de rede gerencia a interface física com dispositivos de rede.
Modelo de camadas TCP/IP
- 1. MODELO DE CAMADAS TCP/IP Evandro Júnior www.evandrojunior.pro.br

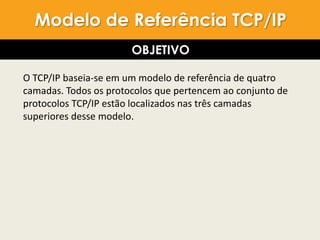

- 2. O TCP/IP baseia-se em um modelo de referência de quatro camadas. Todos os protocolos que pertencem ao conjunto de protocolos TCP/IP estão localizados nas três camadas superiores desse modelo. Modelo de Referência TCP/IP OBJETIVO
- 3. Aplicação Transporte Inter-Rede Interface de Rede Telnet, FTP, mail, etc TCP, UDP IP, ICMP, IGMP Device Driver e placa de rede Modelo de Referência TCP/IPModelo de Referência TCP/IP Níveis

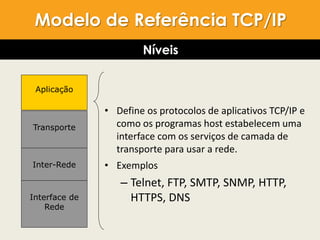

- 4. Aplicação Transporte Inter-Rede Interface de Rede Modelo de Referência TCP/IP • Define os protocolos de aplicativos TCP/IP e como os programas host estabelecem uma interface com os serviços de camada de transporte para usar a rede. • Exemplos – Telnet, FTP, SMTP, SNMP, HTTP, HTTPS, DNS Modelo de Referência TCP/IP Níveis

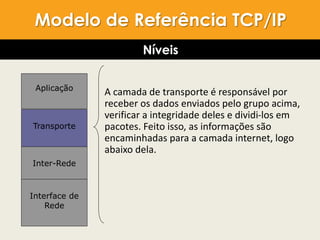

- 5. Aplicação Transporte Inter-Rede Interface de Rede Modelo de Referência TCP/IP A camada de transporte é responsável por receber os dados enviados pelo grupo acima, verificar a integridade deles e dividi-los em pacotes. Feito isso, as informações são encaminhadas para a camada internet, logo abaixo dela. Modelo de Referência TCP/IP Níveis

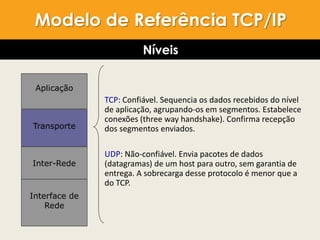

- 6. Aplicação Transporte Inter-Rede Interface de Rede Modelo de Referência TCP/IP TCP: Confiável. Sequencia os dados recebidos do nível de aplicação, agrupando-os em segmentos. Estabelece conexões (three way handshake). Confirma recepção dos segmentos enviados. UDP: Não-confiável. Envia pacotes de dados (datagramas) de um host para outro, sem garantia de entrega. A sobrecarga desse protocolo é menor que a do TCP. Modelo de Referência TCP/IP Níveis

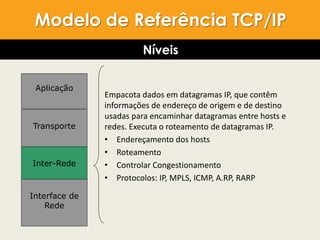

- 7. Aplicação Transporte Inter-Rede Interface de Rede Modelo de Referência TCP/IP Empacota dados em datagramas IP, que contêm informações de endereço de origem e de destino usadas para encaminhar datagramas entre hosts e redes. Executa o roteamento de datagramas IP. • Endereçamento dos hosts • Roteamento • Controlar Congestionamento • Protocolos: IP, MPLS, ICMP, A.RP, RARP Modelo de Referência TCP/IP Níveis

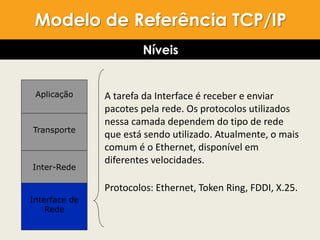

- 8. Aplicação Transporte Inter-Rede Interface de Rede Modelo de Referência TCP/IP A tarefa da Interface é receber e enviar pacotes pela rede. Os protocolos utilizados nessa camada dependem do tipo de rede que está sendo utilizado. Atualmente, o mais comum é o Ethernet, disponível em diferentes velocidades. Protocolos: Ethernet, Token Ring, FDDI, X.25. Modelo de Referência TCP/IP Níveis

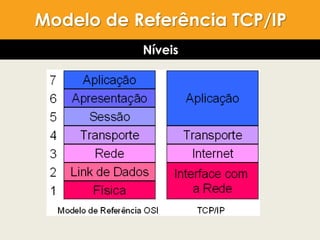

- 9. OSI X TCP/IP Modelo de Referência TCP/IP Níveis

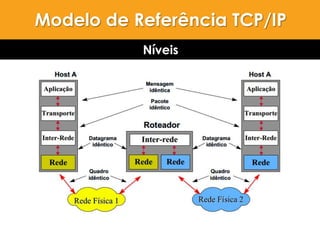

- 10. OSI X TCP/IPModelo de Referência TCP/IP Níveis

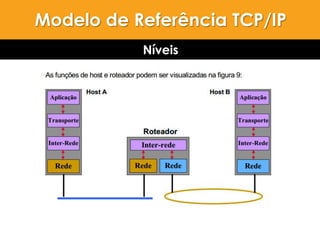

- 11. OSI X TCP/IPModelo de Referência TCP/IP Níveis

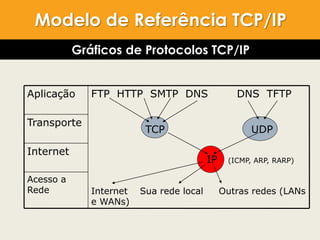

- 12. Gráfico dos Protocolos: TCP/IP Acesso a Rede Internet Transporte FTP HTTP SMTP DNS DNS TFTP TCP UDP IP (ICMP, ARP, RARP) Internet Sua rede local Outras redes (LANs e WANs) Aplicação Modelo de Referência TCP/IP Gráficos de Protocolos TCP/IP
