- 1. MODELAGEM DE DADOS Análise e Desenvolvimento de Sistemas 2022
- 2. Jhonata Lamim • MBA Em Gestão de Banco de Dados Oracle – UNIARA - 2015 • Bacharel em Sistemas de Informação – UNIFEBE – 2013 • + 15 anos na área de TI – 12 em Banco de Dados • + 22 Certificações Oracle • Articulista Oracle OTN – www.lamimdba.com.br • Oracle ACE - 2017 • Sócio Fundador/Gerente de Projetos na Exímio Soluções em TI

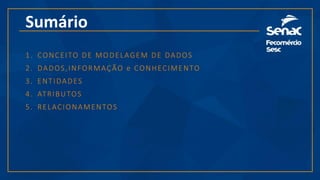

- 3. Sumário 1. CONCEITO DE MODELAGEM DE DADOS 2. DADOS,INFORMAÇÃO e CONHECIMENTO 3. ENTIDADES 4. ATRIBUTOS 5. RELACIONAMENTOS

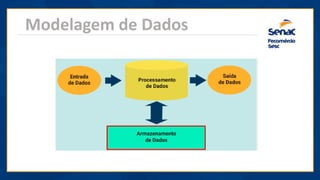

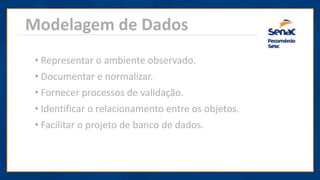

- 4. Modelagem de Dados • Representar o ambiente observado. • Documentar e normalizar. • Fornecer processos de validação. • Identificar o relacionamento entre os objetos. • Facilitar o projeto de banco de dados.

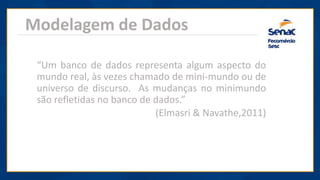

- 6. Modelagem de Dados “Um banco de dados representa algum aspecto do mundo real, às vezes chamado de mini-mundo ou de universo de discurso. As mudanças no minimundo são refletidas no banco de dados.” (Elmasri & Navathe,2011)

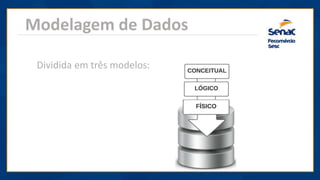

- 7. Modelagem de Dados Dividida em três modelos:

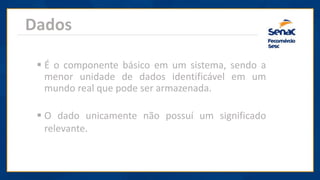

- 8. Dados ▪ É o componente básico em um sistema, sendo a menor unidade de dados identificável em um mundo real que pode ser armazenada. ▪ O dado unicamente não possuí um significado relevante.

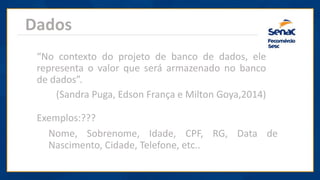

- 9. Dados “No contexto do projeto de banco de dados, ele representa o valor que será armazenado no banco de dados”. (Sandra Puga, Edson França e Milton Goya,2014) Exemplos:??? Nome, Sobrenome, Idade, CPF, RG, Data de Nascimento, Cidade, Telefone, etc..

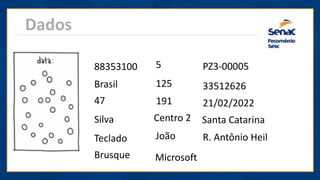

- 10. Dados +10 88353100 PZ3-00005 47 5 Centro 2 191 33512626 125 Teclado Brasil 21/02/2022 Santa Catarina Brusque Microsoft R. Antônio Heil João Silva

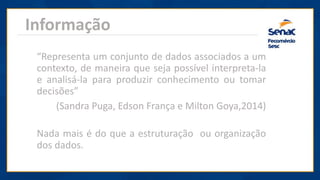

- 11. Informação “Representa um conjunto de dados associados a um contexto, de maneira que seja possível interpreta-la e analisá-la para produzir conhecimento ou tomar decisões” (Sandra Puga, Edson França e Milton Goya,2014) Nada mais é do que a estruturação ou organização dos dados.

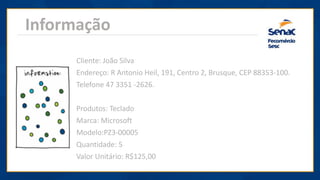

- 12. Informação Cliente: João Silva Endereço: R Antonio Heil, 191, Centro 2, Brusque, CEP 88353-100. Telefone 47 3351 -2626. Produtos: Teclado Marca: Microsoft Modelo:PZ3-00005 Quantidade: 5 Valor Unitário: R$125,00

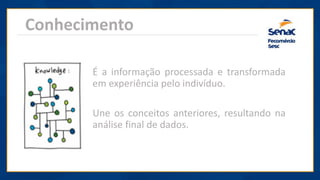

- 13. Conhecimento É a informação processada e transformada em experiência pelo indivíduo. Une os conceitos anteriores, resultando na análise final de dados.

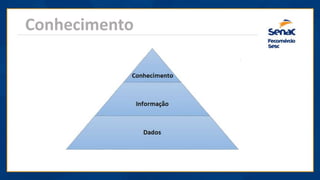

- 14. Conhecimento

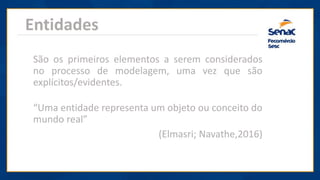

- 15. Entidades “Uma entidade representa um objeto ou conceito do mundo real” (Elmasri; Navathe,2016) São os primeiros elementos a serem considerados no processo de modelagem, uma vez que são explícitos/evidentes.

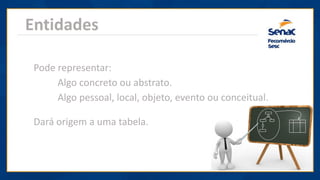

- 16. Entidades Pode representar: Algo concreto ou abstrato. Algo pessoal, local, objeto, evento ou conceitual. Dará origem a uma tabela.

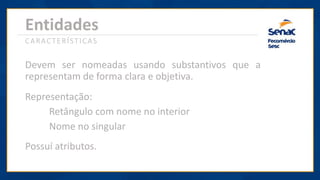

- 17. Entidades Representação: Retângulo com nome no interior Nome no singular Devem ser nomeadas usando substantivos que a representam de forma clara e objetiva. CARACTERÍSTICAS Possuí atributos.

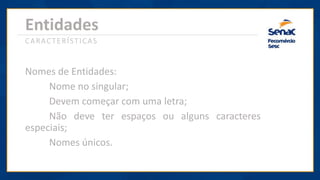

- 18. Entidades Nomes de Entidades: Nome no singular; Devem começar com uma letra; Não deve ter espaços ou alguns caracteres especiais; Nomes únicos. CARACTERÍSTICAS

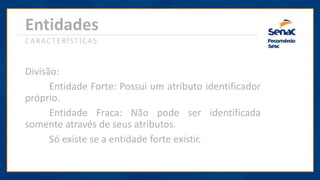

- 19. Entidades Divisão: Entidade Forte: Possuí um atributo identificador próprio. Entidade Fraca: Não pode ser identificada somente através de seus atributos. Só existe se a entidade forte existir. CARACTERÍSTICAS

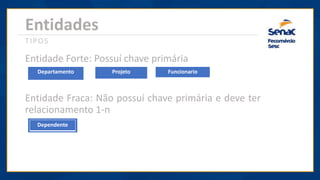

- 20. Entidades TIPOS Departamento Projeto Funcionario Entidade Forte: Possuí chave primária Entidade Fraca: Não possuí chave primária e deve ter relacionamento 1-n Dependente

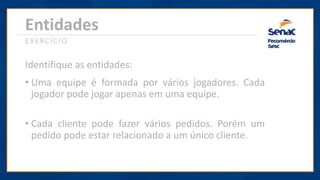

- 21. Entidades EXERCÍCIO Identifique as entidades: • Uma equipe é formada por vários jogadores. Cada jogador pode jogar apenas em uma equipe. • Cada cliente pode fazer vários pedidos. Porém um pedido pode estar relacionado a um único cliente.

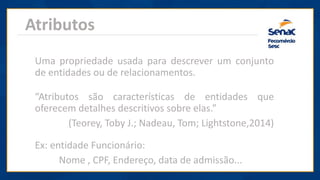

- 22. Atributos “Atributos são características de entidades que oferecem detalhes descritivos sobre elas.” (Teorey, Toby J.; Nadeau, Tom; Lightstone,2014) Uma propriedade usada para descrever um conjunto de entidades ou de relacionamentos. Ex: entidade Funcionário: Nome , CPF, Endereço, data de admissão...

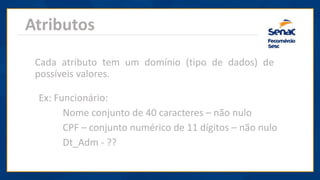

- 23. Atributos Cada atributo tem um domínio (tipo de dados) de possíveis valores. Ex: Funcionário: Nome conjunto de 40 caracteres – não nulo CPF – conjunto numérico de 11 dígitos – não nulo Dt_Adm - ??

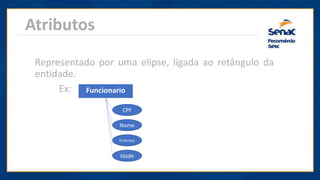

- 24. Atributos Representado por uma elipse, ligada ao retângulo da entidade. Ex: Funcionario Nome CPF Endereço Idade

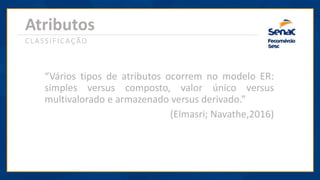

- 25. Atributos “Vários tipos de atributos ocorrem no modelo ER: simples versus composto, valor único versus multivalorado e armazenado versus derivado.” (Elmasri; Navathe,2016) CLASSIFICAÇÃO

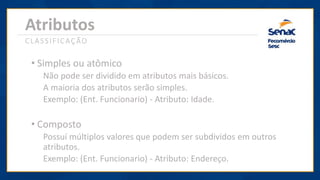

- 26. Atributos CLASSIFICAÇÃO • Simples ou atômico Não pode ser dividido em atributos mais básicos. A maioria dos atributos serão simples. Exemplo: (Ent. Funcionario) - Atributo: Idade. • Composto Possuí múltiplos valores que podem ser subdividos em outros atributos. Exemplo: (Ent. Funcionario) - Atributo: Endereço.

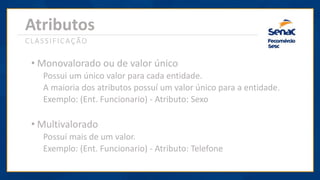

- 27. Atributos CLASSIFICAÇÃO • Monovalorado ou de valor único Possui um único valor para cada entidade. A maioria dos atributos possuí um valor único para a entidade. Exemplo: (Ent. Funcionario) - Atributo: Sexo • Multivalorado Possuí mais de um valor. Exemplo: (Ent. Funcionario) - Atributo: Telefone

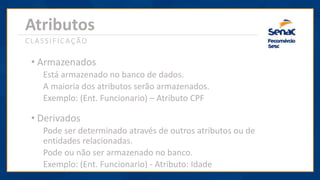

- 28. Atributos CLASSIFICAÇÃO • Armazenados Está armazenado no banco de dados. A maioria dos atributos serão armazenados. Exemplo: (Ent. Funcionario) – Atributo CPF • Derivados Pode ser determinado através de outros atributos ou de entidades relacionadas. Pode ou não ser armazenado no banco. Exemplo: (Ent. Funcionario) - Atributo: Idade

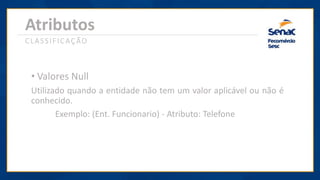

- 29. Atributos CLASSIFICAÇÃO • Valores Null Utilizado quando a entidade não tem um valor aplicável ou não é conhecido. Exemplo: (Ent. Funcionario) - Atributo: Telefone
- 30. Atributos EXERCÍCIO Identifique os atributos: • Uma equipe é formada por vários jogadores. Cada jogador pode jogar apenas em uma equipe. • Cada cliente pode fazer vários pedidos. Porém um pedido pode estar relacionado a um único cliente.

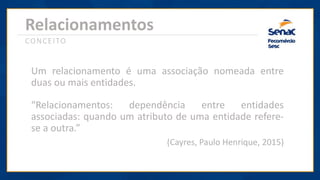

- 31. Relacionamentos CONCEITO Um relacionamento é uma associação nomeada entre duas ou mais entidades. “Relacionamentos: dependência entre entidades associadas: quando um atributo de uma entidade refere- se a outra.” (Cayres, Paulo Henrique, 2015)

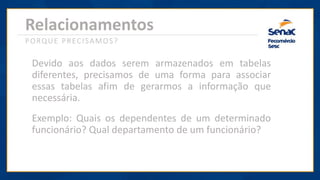

- 32. Relacionamentos PORQUE PRECISAMOS? Devido aos dados serem armazenados em tabelas diferentes, precisamos de uma forma para associar essas tabelas afim de gerarmos a informação que necessária. Exemplo: Quais os dependentes de um determinado funcionário? Qual departamento de um funcionário?

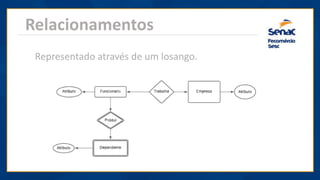

- 33. Relacionamentos Representado através de um losango.

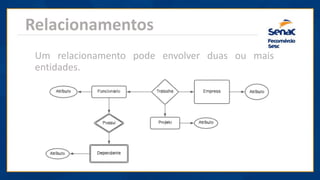

- 34. Relacionamentos Um relacionamento pode envolver duas ou mais entidades.

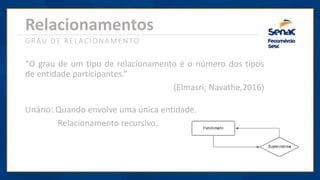

- 35. Relacionamentos “O grau de um tipo de relacionamento é o número dos tipos de entidade participantes.” (Elmasri; Navathe,2016) GRAU DE RELACIONAMENTO Unário: Quando envolve uma única entidade. Relacionamento recursivo.

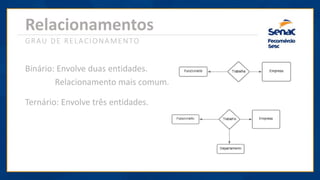

- 36. Relacionamentos GRAU DE RELACIONAMENTO Binário: Envolve duas entidades. Relacionamento mais comum. Ternário: Envolve três entidades.

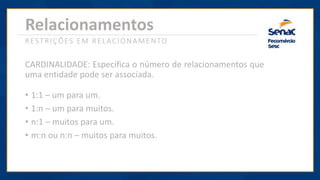

- 37. Relacionamentos RESTRIÇÕES EM RELACIONAMENTO CARDINALIDADE: Especifica o número de relacionamentos que uma entidade pode ser associada. • 1:1 – um para um. • 1:n – um para muitos. • n:1 – muitos para um. • m:n ou n:n – muitos para muitos.

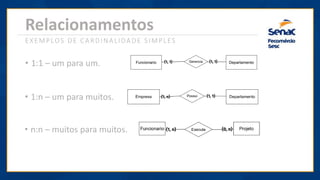

- 38. Relacionamentos EXEMPLOS DE CARDINALIDADE SIMPLES • 1:1 – um para um. • 1:n – um para muitos. • n:n – muitos para muitos.

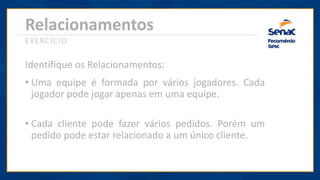

- 39. Relacionamentos EXERCÍCIO Identifique os Relacionamentos: • Uma equipe é formada por vários jogadores. Cada jogador pode jogar apenas em uma equipe. • Cada cliente pode fazer vários pedidos. Porém um pedido pode estar relacionado a um único cliente.
