1
1
Banco de Dados
Modelos Conceituais:
Modelo Entidade-Relacionamento Básico
2
Fases do Projeto de BD
Projeto conceitual
Projeto lógico
Projeto físico
Requisitos de dados
Esquema conceitual (MER)
Esquema lógico
(Modelo relacional)
Esquema físico
(modelo de implem.)
Mundo real
Análise funcional
Implementação
das transações
Requisitos funcionais
Especificação de transações
Independe
do SGBD
depende
do SGBD
Análise de
requisitos
Projeto de programas
de aplicação
Programas de
aplicação
3
Modelo Conceitual
Representação com alto nível de abstração
Independe do SGBD a ser utilizado
Desenvolvido para facilitar o projeto de BD
Especifica “quais” dados que serão
representados e não “como” serão
armazenados
Preocupação com a semântica da aplicação
Principal modelo utilizado
Modelo Entidade-Relacionamento
4
O Modelo Entidade-Relacionamento- MER
Criado por Peter Chen (1976)
Técnica de modelagem de dados mais
difundida e utilizada
Percepção do mundo real
Conjunto de objetos básicos (entidades)
Relacionamentos entre esses objetos
Expressa graficamente por um Diagrama
Entidade-Relacionamento (DER)
5
Componentes do Diagrama ER
Entidade
Atributo
Relacionamento
6
Entidade
Representação abstrata de um objeto do
mundo real para o qual se deseja manter
informações.
Pode ter existência física ou conceitual
Instância: ocorrência de um tipo entidade
Exemplos:
Aluno
Empregado
Produto
Fornecedor
2

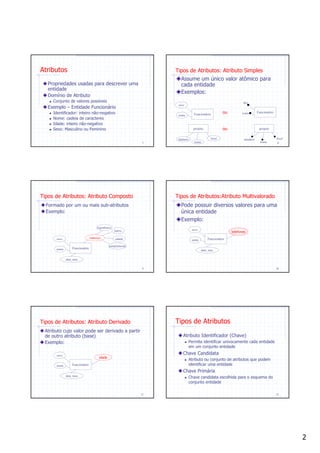

7
Atributos
Propriedades usadas para descrever uma
entidade
Domínio de Atributo
Conjunto de valores possíveis
Exemplo – Entidade Funcionário
Identificador: inteiro não-negativo
Nome: cadeia de caracteres
Idade: inteiro não-negativo
Sexo: Masculino ou Feminino
8
Tipos de Atributos: Atributo Simples
Assume um único valor atômico para
cada entidade
Exemplos:
Funcionário
sexo
nome
ou Funcionário
RG
nome
projeto
número
nome
local
ou projeto
número
nome
local
9
Tipos de Atributos: Atributo Composto
Formado por um ou mais sub-atributos
Exemplo:
Funcionário
sexo
nome
data_nasc
endereço
bairro
logradouro
cidade
complemento
10
Tipos de Atributos:Atributo Multivalorado
Pode possuir diversos valores para uma
única entidade
Exemplo:
telefones
Funcionário
sexo
nome
data_nasc
11
Tipos de Atributos: Atributo Derivado
Atributo cujo valor pode ser derivado a partir
de outro atributo (base)
Exemplo:
idade
Funcionário
sexo
nome
data_nasc
12
Tipos de Atributos
Atributo Identificador (Chave)
Permite identificar univocamente cada entidade
em um conjunto entidade
Chave Candidata
Atributo ou conjunto de atributos que podem
identificar uma entidade
Chave Primária
Chave candidata escolhida para o esquema do
conjunto entidade
3

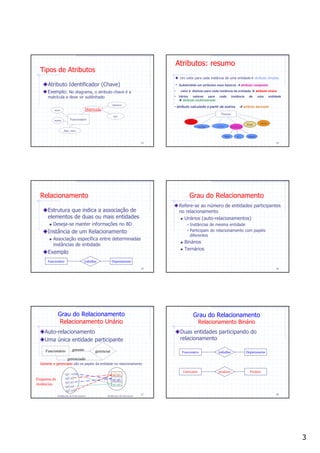

13
Tipos de Atributos
Atributo Identificador (Chave)
Exemplo: No diagrama, o atributo chave é a
matrícula e deve vir sublinhado
Funcionário
sexo
nome
data_nasc
Matrícula
número
ano
14
Atributos: resumo
Um valor para cada instância de uma entidade atributo simples
Pessoa
nome sexo
• Vários valores para cada instância de uma entidade
atributo multivalorado
fone
RG
• valor é distinto para cada instância de entidade atributo chave
• atributo calculado a partir de outros atributo derivado
idade
• Subdividido em atributos mais básicos atributo composto
Endereço
Rua n.º cidade
15
Relacionamento
Estrutura que indica a associação de
elementos de duas ou mais entidades
Deseja-se manter informações no BD
Instância de um Relacionamento
Associação específica entre determinadas
instâncias de entidade
Exemplo
Funcionário Departamentotrabalhar
16
Grau do Relacionamento
Refere-se ao número de entidades participantes
no relacionamento
Unários (auto-relacionamentos)
Instâncias de mesma entidade
Participam do relacionamento com papéis
diferentes
Binários
Ternários
17
Grau do Relacionamento
Relacionamento Unário
Auto-relacionamento
Uma única entidade participante
Instâncias de Funcionário Instâncias de Gerenciar
rg1, n1
rg2,n2
rg3,n3
rg4,n4
rg5,n5
rg1,rg4
rg2,rg5
rg1,rg3Esquema de
instâncias
Gerente e gerenciado são os papéis da entidade no relacionamento
Funcionário gerenciargerente
gerenciado
18
Grau do Relacionamento
Relacionamento Binário
Duas entidades participando do
relacionamento
Funcionário Departamentotrabalhar
Fabricante Produtoproduzir
4

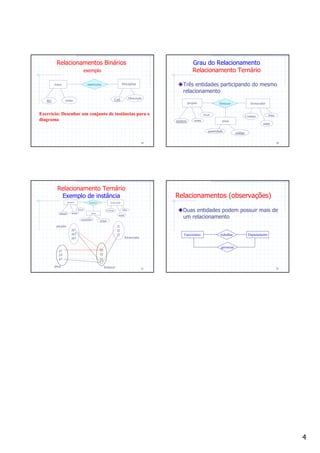

19
Relacionamentos Binários
exemplo
Aluno matricular Disciplina
RG nome Cod. Descrição
Exercício: Desenhar um conjunto de instâncias para o
diagrama
20
Grau do Relacionamento
Relacionamento Ternário
Três entidades participando do mesmo
relacionamento
projeto
peça
fornecedorfornecer
número nome
local
Contato
nome
fone
quantidade código
21
Relacionamento Ternário
Exemplo de instância
p1
p2
p3
peça fornecer
pj1
pj2
pj3
projeto f1
f2
f3
fornecedor
projeto
peça
fornecedorfornecer
número nome
local Contato
nome
fone
quantidade código
22
Relacionamentos (observações)
Duas entidades podem possuir mais de
um relacionamento
Funcionário Departamentotrabalhar
gerenciar
