- 1. MODELAGEM DE DADOS Análise e Desenvolvimento de Sistemas 2022 Prof. Jhonata Lamim

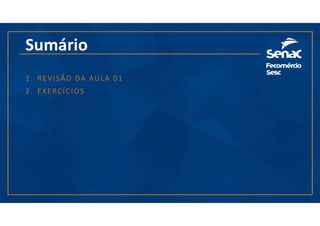

- 2. Sumário 1. REVISÃO DA AULA 01 2. EXERCÍCIOS

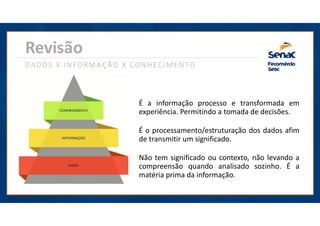

- 3. Revisão DADOS X INFORMAÇÃO X CONHECIMENTO Não tem significado ou contexto, não levando a compreensão quando analisado sozinho. É a matéria prima da informação. É o processamento/estruturação dos dados afim de transmitir um significado. É a informação processo e transformada em experiência. Permitindo a tomada de decisões.

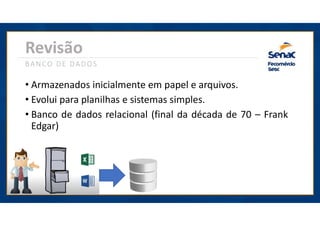

- 4. Revisão BANCO DE DADOS • Armazenados inicialmente em papel e arquivos. • Evolui para planilhas e sistemas simples. • Banco de dados relacional (final da década de 70 – Frank Edgar)

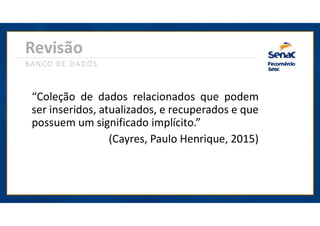

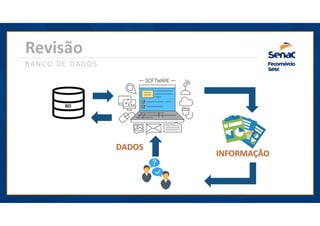

- 6. Revisão BANCO DE DADOS “Coleção de dados relacionados que podem ser inseridos, atualizados, e recuperados e que possuem um significado implícito.” (Cayres, Paulo Henrique, 2015)

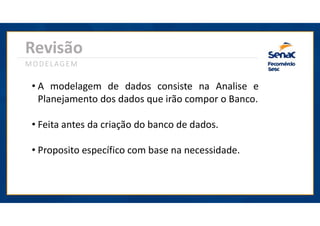

- 7. Revisão MODELAGEM • A modelagem de dados consiste na Analise e Planejamento dos dados que irão compor o Banco. • Feita antes da criação do banco de dados. • Proposito específico com base na necessidade.

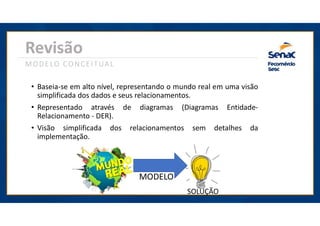

- 8. Revisão MODELO CONCEITUAL • Baseia-se em alto nível, representando o mundo real em uma visão simplificada dos dados e seus relacionamentos. • Representado através de diagramas (Diagramas Entidade- Relacionamento - DER). • Visão simplificada dos relacionamentos sem detalhes da implementação. MODELO SOLUÇÃO

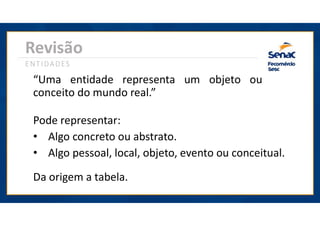

- 9. “Uma entidade representa um objeto ou conceito do mundo real.” Pode representar: • Algo concreto ou abstrato. • Algo pessoal, local, objeto, evento ou conceitual. Da origem a tabela. Revisão ENTIDADES

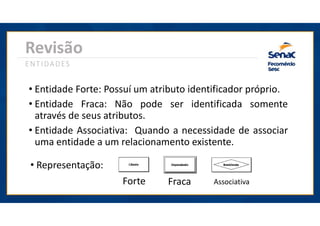

- 10. • Entidade Forte: Possuí um atributo identificador próprio. • Entidade Fraca: Não pode ser identificada somente através de seus atributos. • Entidade Associativa: Quando a necessidade de associar uma entidade a um relacionamento existente. Revisão ENTIDADES • Representação: Forte Fraca Associativa

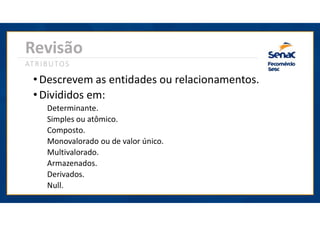

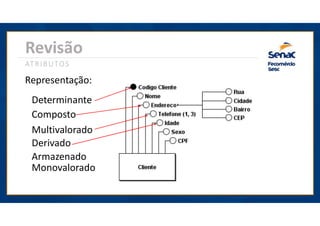

- 11. • Descrevem as entidades ou relacionamentos. Revisão ATRIBUTOS • Divididos em: Determinante. Simples ou atômico. Composto. Monovalorado ou de valor único. Multivalorado. Armazenados. Derivados. Null.

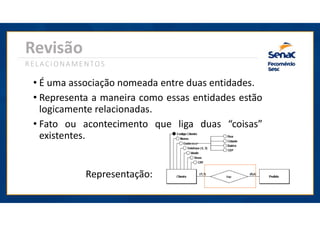

- 13. • É uma associação nomeada entre duas entidades. • Representa a maneira como essas entidades estão logicamente relacionadas. • Fato ou acontecimento que liga duas “coisas” existentes. Revisão RELACIONAMENTOS Representação:

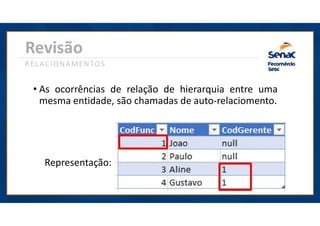

- 14. • As ocorrências de relação de hierarquia entre uma mesma entidade, são chamadas de auto-relaciomento. Revisão RELACIONAMENTOS Representação: Gerente Subordinado

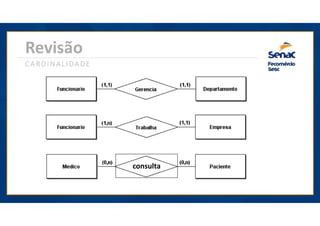

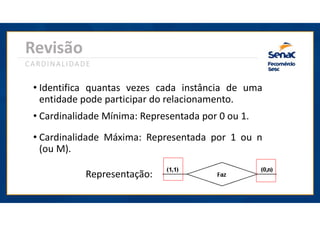

- 15. Representação: • Identifica quantas vezes cada instância de uma entidade pode participar do relacionamento. Revisão CARDINALIDADE • Cardinalidade Mínima: Representada por 0 ou 1. • Cardinalidade Máxima: Representada por 1 ou n (ou M).

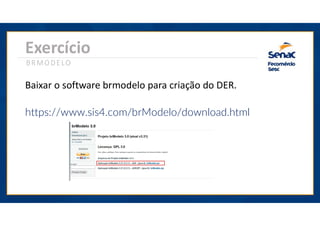

- 18. Baixar o software brmodelo para criação do DER. https://www.sis4.com/brModelo/download.html Exercício BRMODELO

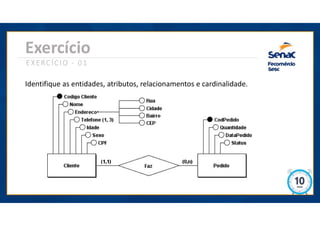

- 19. Identifique as entidades, atributos, relacionamentos e cardinalidade. Exercício EXERCÍCIO - 01
- 20. Identifique as entidades e relacionamentos. Exercício Crie o DER acima e adicione os atributos das Entidades. Aluno: Código do aluno, nome, CPF, idade, endereço, escolaridade, telefone e email. Matéria: Código da matéria, nome e carga horaria,. Professor: Nome e matricula. CursoAluno: Código do aluno e código da matéria. EXERCÍCIO - 02

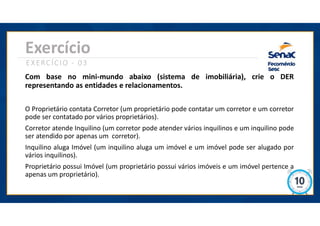

- 21. Exercício EXERCÍCIO - 03 Com base no mini-mundo abaixo (sistema de imobiliária), crie o DER representando as entidades e relacionamentos. O Proprietário contata Corretor (um proprietário pode contatar um corretor e um corretor pode ser contatado por vários proprietários). Corretor atende Inquilino (um corretor pode atender vários inquilinos e um inquilino pode ser atendido por apenas um corretor). Inquilino aluga Imóvel (um inquilino aluga um imóvel e um imóvel pode ser alugado por vários inquilinos). Proprietário possui Imóvel (um proprietário possui vários imóveis e um imóvel pertence a apenas um proprietário).

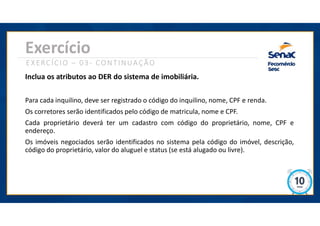

- 22. Exercício EXERCÍCIO – 03- CONTINUAÇÃO Inclua os atributos ao DER do sistema de imobiliária. Para cada inquilino, deve ser registrado o código do inquilino, nome, CPF e renda. Os corretores serão identificados pelo código de matricula, nome e CPF. Cada proprietário deverá ter um cadastro com código do proprietário, nome, CPF e endereço. Os imóveis negociados serão identificados no sistema pela código do imóvel, descrição, código do proprietário, valor do aluguel e status (se está alugado ou livre).
