- 1. GARANTIA 1 ANO Furadeira de Impacto UID11003.9 ID11003.9 1100W 0-2800 rpm 0-44800 bpm

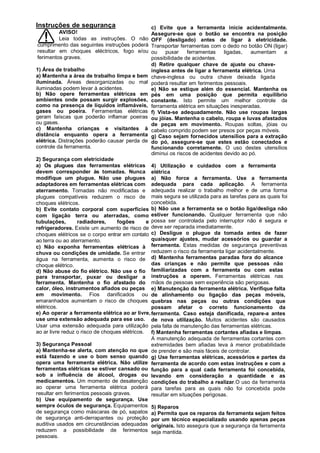

- 2. Instruções de segurança c) Evite que a ferramenta inicie acidentalmente. AVISO! Assegure-se que o botão se encontra na posição Leia todas as instruções. O não OFF (desligado) antes de ligar à eletricidade. cumprimento das seguintes instruções poderá Transportar ferramentas com o dedo no botão ON (ligar) resultar em choques eléctricos, fogo e/ou ou puxar ferramentas ligadas, aumentam a ferimentos graves. possibilidade de acidentes. d) Retire qualquer chave de ajuste ou chave- 1) Área de trabalho inglesa antes de ligar a ferramenta elétrica. Uma a) Mantenha a área de trabalho limpa e bem chave-inglesa ou outra chave deixada ligada iluminada. Áreas desorganizadas ou mal poderá resultar em ferimentos pessoais. iluminadas podem levar à acidentes. e) Não se estique além do essencial. Mantenha os b) Não opere ferramentas elétricas em pés em uma posição que permita equilíbrio ambientes onde possam surgir explosões, constante. Isto permite um melhor controle da como na presença de líquidos inflamáveis, ferramenta elétrica em situações inesperadas. gases ou poeira. Ferramentas elétricas f) Vista-se adequadamente. Não use roupas largas geram faíscas que poderão inflamar poeiras ou jóias. Mantenha o cabelo, roupa e luvas afastados ou gases. de peças em movimento. Roupas soltas, jóias ou c) Mantenha crianças e visitantes à cabelo comprido podem ser presos por peças móveis. distância enquanto opera a ferramenta g) Caso sejam fornecidos utensílios para a extração elétrica. Distrações poderão causar perda de do pó, assegure-se que estes estão conectados e controle da ferramenta. funcionando corretamente. O uso destes utensílios diminui os riscos de acidentes devido ao pó. 2) Segurança com eletricidade a) Os plugues das ferramentas elétricas 4) Utilização e cuidados com a ferramenta devem corresponder às tomadas. Nunca elétrica modifique um plugue. Não use plugues a) Não force a ferramenta. Use a ferramenta adaptadores em ferramentas elétricas com adequada para cada aplicação. A ferramenta aterramento. Tomadas não modificadas e adequada realizar o trabalho melhor e de uma forma plugues compatíveis reduzem o risco de mais segura se utilizada para as tarefas para as quais foi choques elétricos. concebida. b) Evite contato corporal com superfícies b) Não use a ferramenta se o botão liga/desliga não com ligação terra ou aterradas, como estiver funcionando. Qualquer ferramenta que não tubulações, radiadores, fogões e possa ser controlada pelo interruptor não é segura e refrigeradores. Existe um aumento de risco de deve ser reparada imediatamente. choques elétricos se o corpo entrar em contato c) Desligue o plugue da tomada antes de fazer ao terra ou ao aterramento. quaisquer ajustes, mudar acessórios ou guardar a c) Não exponha ferramentas elétricas à ferramenta. Estas medidas de segurança preventivas chuva ou condições de umidade. Se entrar reduzem o risco da ferramenta ligar acidentalmente. água na ferramenta, aumenta o risco de d) Mantenha ferramentas paradas fora do alcance choque elétrico. das crianças e não permite que pessoas não d) Não abuse do fio elétrico. Não use o fio familiarizadas com a ferramenta ou com estas para transportar, puxar ou desligar a instruções a operem. Ferramentas elétricas nas ferramenta. Mantenha o fio afastado do mãos de pessoas sem experiência são perigosas. calor, óleo, instrumentos afiados ou peças e) Manutenção da ferramenta elétrica. Verifique falta em movimento. Fios danificados ou de alinhamento ou ligação das peças móveis, emaranhados aumentam o risco de choques quebras nas peças ou outras condições que elétricos. possam afetar o correto funcionamento da e) Ao operar a ferramenta elétrica ao ar livre, ferramenta. Caso esteja danificada, repare-a antes use uma extensão adequada para ese uso. de nova utilização. Muitos acidentes são causados Usar uma extensão adequada para utilização pela falta de manutenção das ferramentas elétricas. ao ar livre reduz o risco de choques elétricos. f) Mantenha ferramentas cortantes afiadas e limpas. A manutenção adequada de ferramentas cortantes com 3) Segurança Pessoal extremidades bem afiadas leva à menor probabilidade a) Mantenha-se alerta, com atenção no que de prender e são mais fáceis de controlar. está fazendo e use o bom senso quando g) Use ferramentas elétricas, acessórios e partes da opera uma ferramenta elétrica. Não utilize ferramenta de acordo com estas instruções e com a ferramentas elétricas se estiver cansado ou função para a qual cada ferramenta foi concebida, sob a influência de álcool, drogas ou levando em consideração a quantidade e as medicamentos. Um momento de desatenção condições do trabalho a realizar.O uso da ferramenta ao operar uma ferramenta elétrica poderá para tarefas para as quais não foi concebida pode resultar em ferimentos pessoais graves. resultar em situações perigosas. b) Use equipamento de segurança. Use sempre óculos de segurança. Equipamentos 5) Reparos de segurança como máscaras de pó, sapatos a) Permita que os reparos da ferramenta sejam feitos de segurança anti-derrapantes ou proteção por um técnico especializado usando apenas peças auditiva usados em circunstâncias adequadas originais. Isto assegura que a segurança da ferramenta reduzem a possibilidade de ferimentos seja mantida. pessoais.

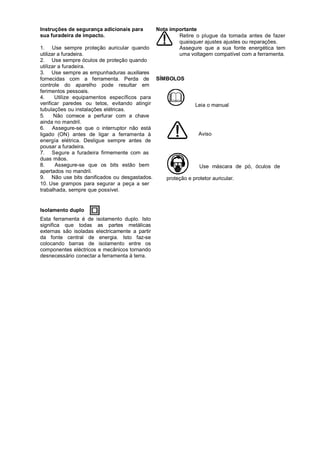

- 3. Instruções de segurança adicionais para Nota importante sua furadeira de impacto. Retire o plugue da tomada antes de fazer quaisquer ajustes ajustes ou reparaçôes. 1. Use sempre proteção auricular quando Assegure que a sua fonte energética tem utilizar a furadeira. uma voltagem compatível com a ferramenta. 2. Use sempre óculos de proteção quando utilizar a furadeira. 3. Use sempre as empunhaduras auxiliares fornecidas com a ferramenta. Perda de SÍMBOLOS controle do aparelho pode resultar em ferimentos pessoais. 4. Utilize equipamentos específicos para verificar paredes ou tetos, evitando atingir Leia o manual tubulações ou instalações elétricas. 5. Não comece a perfurar com a chave ainda no mandril. 6. Assegure-se que o interruptor não está ligado (ON) antes de ligar a ferramenta à Aviso energía elétrica. Desligue sempre antes de pousar a furadeira. 7. Segure a furadeira firmemente com as duas mãos. 8. Assegure-se que os bits estão bem Use máscara de pó, óculos de apertados no mandril. 9. Não use bits danificados ou desgastados. proteção e protetor auricular. 10. Use grampos para segurar a peça a ser trabalhada, sempre que possível. Isolamento duplo Esta ferramenta é de isolamento duplo. Isto significa que todas as partes metálicas externas são isoladas electricamente a partir da fonte central de energia. Isto faz-se colocando barras de isolamento entre os componentes eléctricos e mecânicos tornando desnecessário conectar a ferramenta à terra.

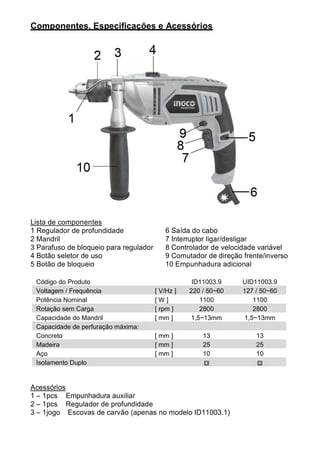

- 4. Componentes, Especificações e Acessórios Lista de componentes 1 Regulador de profundidade 6 Saída do cabo 2 Mandril 7 Interruptor ligar/desligar 3 Parafuso de bloqueio para regulador 8 Controlador de velocidade variável 4 Botão seletor de uso 9 Comutador de direção frente/inverso 5 Botão de bloqueio 10 Empunhadura adicional Código do Produto ID11003.9 UID11003.9 Voltagem / Frequência [ V/Hz ] 220 / 50~60 127 / 50~60 Potência Nominal [W] 1100 1100 Rotação sem Carga [ rpm ] 2800 2800 Capacidade do Mandril [ mm ] 1,5~13mm 1,5~13mm Capacidade de perfuração máxima: Concreto [ mm ] 13 13 Madeira [ mm ] 25 25 Aço [ mm ] 10 10 Isolamento Duplo Acessórios 1 – 1pcs Empunhadura auxiliar 2 – 1pcs Regulador de profundidade 3 – 1jogo Escovas de carvão (apenas no modelo ID11003.1)

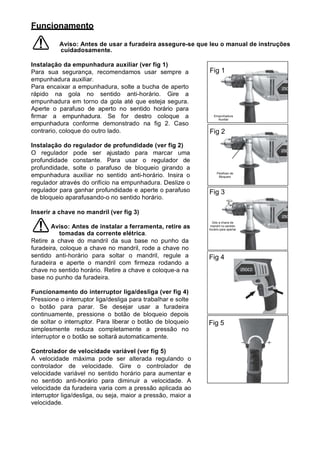

- 5. Funcionamento Aviso: Antes de usar a furadeira assegure-se que leu o manual de instruções cuidadosamente. Instalação da empunhadura auxiliar (ver fig 1) Para sua segurança, recomendamos usar sempre a Fig 1 empunhadura auxiliar. Para encaixar a empunhadura, solte a bucha de aperto rápido na gola no sentido anti-horário. Gire a empunhadura em torno da gola até que esteja segura. Aperte o parafuso de aperto no sentido horário para firmar a empunhadura. Se for destro coloque a Empunhadura Auxiliar empunhadura conforme demonstrado na fig 2. Caso contrario, coloque do outro lado. Fig 2 Instalação do regulador de profundidade (ver fig 2) O regulador pode ser ajustado para marcar uma profundidade constante. Para usar o regulador de profundidade, solte o parafuso de bloqueio girando a Parafuso de empunhadura auxiliar no sentido anti-horário. Insira o Bloqueio regulador através do orifício na empunhadura. Deslize o regulador para ganhar profundidade e aperte o parafuso Fig 3 de bloqueio aparafusando-o no sentido horário. Inserir a chave no mandril (ver fig 3) Gire a chave de Aviso: Antes de instalar a ferramenta, retire as mandril no sentido horário para apertar tomadas da corrente elétrica. Retire a chave do mandril da sua base no punho da furadeira, coloque a chave no mandril, rode a chave no sentido anti-horário para soltar o mandril, regule a Fig 4 furadeira e aperte o mandril com firmeza rodando a chave no sentido horário. Retire a chave e coloque-a na base no punho da furadeira. Funcionamento do interruptor liga/desliga (ver fig 4) Pressione o interruptor liga/desliga para trabalhar e solte o botão para parar. Se desejar usar a furadeira continuamente, pressione o botão de bloqueio depois de soltar o interruptor. Para liberar o botão de bloqueio Fig 5 simplesmente reduza completamente a pressão no interruptor e o botão se soltará automaticamente. Controlador de velocidade variável (ver fig 5) A velocidade máxima pode ser alterada regulando o controlador de velocidade. Gire o controlador de velocidade variável no sentido horário para aumentar e no sentido anti-horário para diminuir a velocidade. A velocidade da furadeira varia com a pressão aplicada ao interruptor liga/desliga, ou seja, maior a pressão, maior a velocidade.

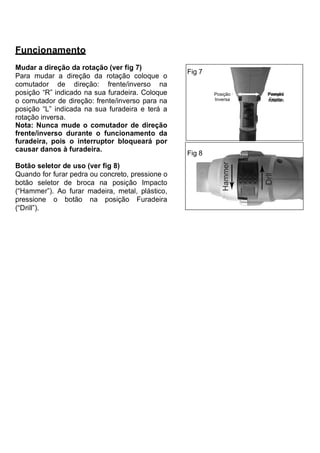

- 6. Funcionamento Mudar a direção da rotação (ver fig 7) Fig 7 Para mudar a direção da rotação coloque o comutador de direção: frente/inverso na posição “R” indicado na sua furadeira. Coloque Posição Posição o comutador de direção: frente/inverso para na Inversa Frente posição “L” indicada na sua furadeira e terá a rotação inversa. Nota: Nunca mude o comutador de direção frente/inverso durante o funcionamento da furadeira, pois o interruptor bloqueará por causar danos à furadeira. Fig 8 Botão seletor de uso (ver fig 8) Quando for furar pedra ou concreto, pressione o botão seletor de broca na posição Impacto (“Hammer”). Ao furar madeira, metal, plástico, pressione o botão na posição Furadeira (“Drill”).

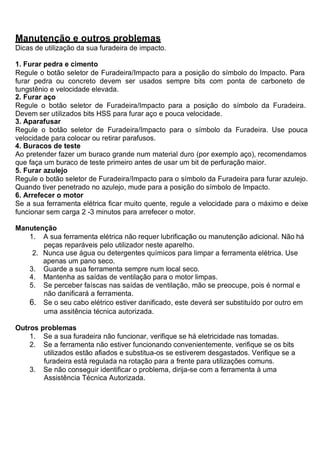

- 7. Manutenção e outros problemas Dicas de utilização da sua furadeira de impacto. 1. Furar pedra e cimento Regule o botão seletor de Furadeira/Impacto para a posição do símbolo do Impacto. Para furar pedra ou concreto devem ser usados sempre bits com ponta de carboneto de tungstênio e velocidade elevada. 2. Furar aço Regule o botão seletor de Furadeira/Impacto para a posição do símbolo da Furadeira. Devem ser utilizados bits HSS para furar aço e pouca velocidade. 3. Aparafusar Regule o botão seletor de Furadeira/Impacto para o símbolo da Furadeira. Use pouca velocidade para colocar ou retirar parafusos. 4. Buracos de teste Ao pretender fazer um buraco grande num material duro (por exemplo aço), recomendamos que faça um buraco de teste primeiro antes de usar um bit de perfuração maior. 5. Furar azulejo Regule o botão seletor de Furadeira/Impacto para o símbolo da Furadeira para furar azulejo. Quando tiver penetrado no azulejo, mude para a posição do símbolo de Impacto. 6. Arrefecer o motor Se a sua ferramenta elétrica ficar muito quente, regule a velocidade para o máximo e deixe funcionar sem carga 2 -3 minutos para arrefecer o motor. Manutenção 1. A sua ferramenta elétrica não requer lubrificação ou manutenção adicional. Não há peças reparáveis pelo utilizador neste aparelho. 2. Nunca use água ou detergentes químicos para limpar a ferramenta elétrica. Use apenas um pano seco. 3. Guarde a sua ferramenta sempre num local seco. 4. Mantenha as saídas de ventilação para o motor limpas. 5. Se perceber faíscas nas saídas de ventilação, mão se preocupe, pois é normal e não danificará a ferramenta. 6. Se o seu cabo elétrico estiver danificado, este deverá ser substituído por outro em uma assitência técnica autorizada. Outros problemas 1. Se a sua furadeira não funcionar, verifique se há eletricidade nas tomadas. 2. Se a ferramenta não estiver funcionando convenientemente, verifique se os bits utilizados estão afiados e substitua-os se estiverem desgastados. Verifique se a furadeira está regulada na rotação para a frente para utilizações comuns. 3. Se não conseguir identificar o problema, dirija-se com a ferramenta à uma Assistência Técnica Autorizada.

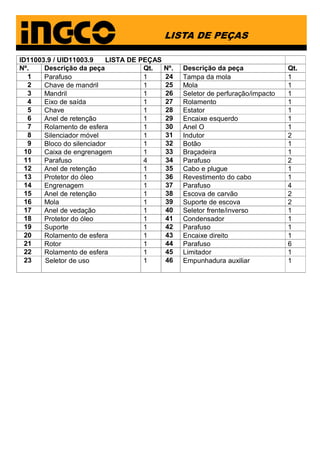

- 9. LISTA DE PEÇAS ID11003.9 / UID11003.9 LISTA DE PEÇAS Nº. Descrição da peça Qt. Nº. Descrição da peça Qt. 1 Parafuso 1 24 Tampa da mola 1 2 Chave de mandril 1 25 Mola 1 3 Mandril 1 26 Seletor de perfuração/impacto 1 4 Eixo de saída 1 27 Rolamento 1 5 Chave 1 28 Estator 1 6 Anel de retenção 1 29 Encaixe esquerdo 1 7 Rolamento de esfera 1 30 Anel O 1 8 Silenciador móvel 1 31 Indutor 2 9 Bloco do silenciador 1 32 Botão 1 10 Caixa de engrenagem 1 33 Braçadeira 1 11 Parafuso 4 34 Parafuso 2 12 Anel de retenção 1 35 Cabo e plugue 1 13 Protetor do óleo 1 36 Revestimento do cabo 1 14 Engrenagem 1 37 Parafuso 4 15 Anel de retenção 1 38 Escova de carvão 2 16 Mola 1 39 Suporte de escova 2 17 Anel de vedação 1 40 Seletor frente/inverso 1 18 Protetor do óleo 1 41 Condensador 1 19 Suporte 1 42 Parafuso 1 20 Rolamento de esfera 1 43 Encaixe direito 1 21 Rotor 1 44 Parafuso 6 22 Rolamento de esfera 1 45 Limitador 1 23 Seletor de uso 1 46 Empunhadura auxiliar 1
