Manual Clipper C13 E

C13E
MANUAL DE UTILIZAÇÃO
____________________________________________________________________________

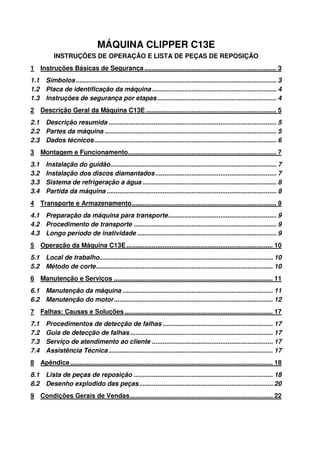

MÁQUINA CLIPPER C13E
INSTRUÇÕES DE OPERAÇÃO E LISTA DE PEÇAS DE REPOSIÇÃO
1 Instruções Básicas de Segurança ......................................................................... 3
1.1 Símbolos ............................................................................................................... 3
1.2 Placa de identificação da máquina ..................................................................... 4
1.3 Instruções de segurança por etapas .................................................................. 4
2 Descrição Geral da Máquina C13E ........................................................................ 5
2.1 Descrição resumida ............................................................................................. 5
2.2 Partes da máquina ............................................................................................... 5
2.3 Dados técnicos..................................................................................................... 6
3 Montagem e Funcionamento.................................................................................. 7
3.1 Instalação do guidão............................................................................................ 7
3.2 Instalação dos discos diamantados ................................................................... 7
3.3 Sistema de refrigeração a água .......................................................................... 8
3.4 Partida da máquina .............................................................................................. 8

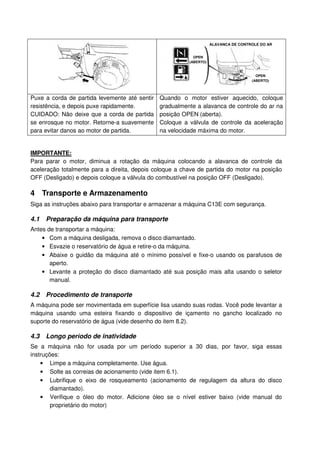

4 Transporte e Armazenamento................................................................................ 9
4.1 Preparação da máquina para transporte............................................................ 9
4.2 Procedimento de transporte ............................................................................... 9
4.3 Longo período de inatividade ............................................................................. 9

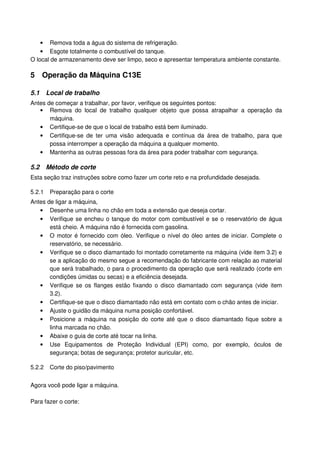

5 Operação da Máquina C13E ................................................................................. 10
5.1 Local de trabalho................................................................................................ 10
5.2 Método de corte.................................................................................................. 10
6 Manutenção e Serviços ........................................................................................ 11

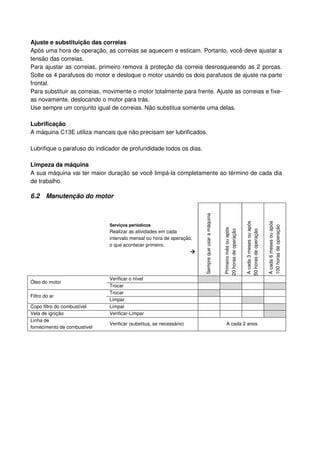

6.1 Manutenção da máquina ................................................................................... 11
6.2 Manutenção do motor........................................................................................ 12

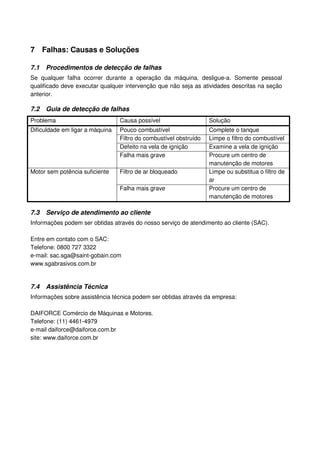

7 Falhas: Causas e Soluções .................................................................................. 17
7.1 Procedimentos de detecção de falhas ............................................................. 17
7.2 Guia de detecção de falhas ............................................................................... 17
7.3 Serviço de atendimento ao cliente ................................................................... 17
7.4 Assistência Técnica ........................................................................................... 17
8 Apêndice ................................................................................................................ 18

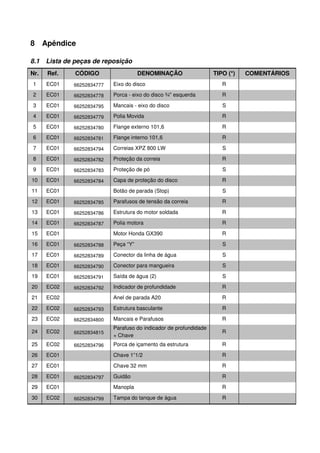

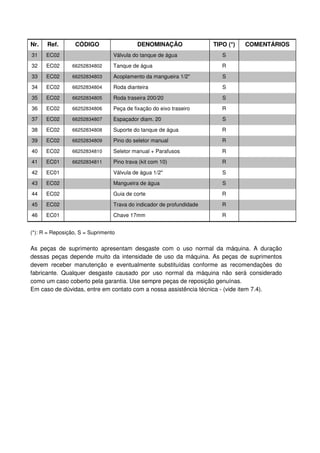

8.1 Lista de peças de reposição ............................................................................. 18

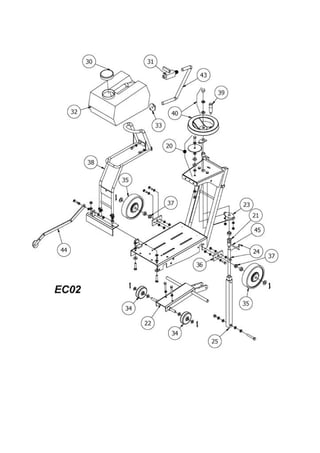

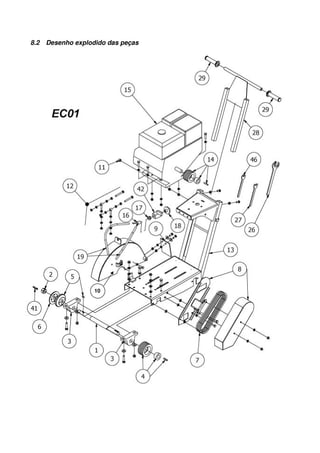

8.2 Desenho explodido das peças .......................................................................... 20

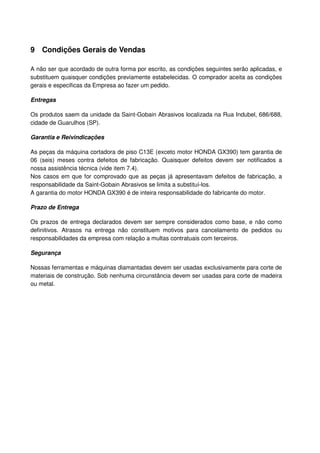

9 Condições Gerais de Vendas............................................................................... 22

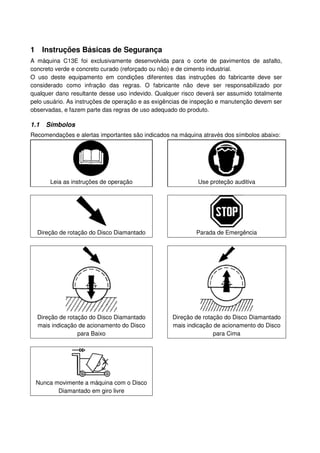

1 Instruções Básicas de Segurança
A máquina C13E foi exclusivamente desenvolvida para o corte de pavimentos de asfalto,
concreto verde e concreto curado (reforçado ou não) e de cimento industrial.
O uso deste equipamento em condições diferentes das instruções do fabricante deve ser
considerado como infração das regras. O fabricante não deve ser responsabilizado por
qualquer dano resultante desse uso indevido. Qualquer risco deverá ser assumido totalmente
pelo usuário. As instruções de operação e as exigências de inspeção e manutenção devem ser
observadas, e fazem parte das regras de uso adequado do produto.

1.1 Símbolos
Recomendações e alertas importantes são indicados na máquina através dos símbolos abaixo:

Leia as instruções de operação Use proteção auditiva

Direção de rotação do Disco Diamantado Parada de Emergência

Direção de rotação do Disco Diamantado Direção de rotação do Disco Diamantado
mais indicação de acionamento do Disco mais indicação de acionamento do Disco
para Baixo para Cima

Nunca movimente a máquina com o Disco
Diamantado em giro livre

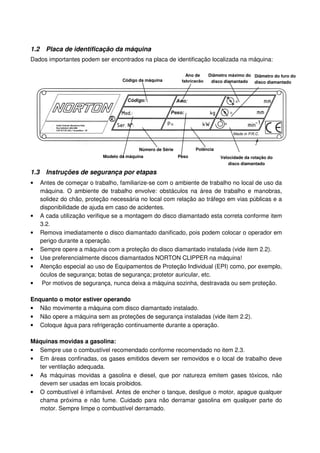

1.2 Placa de identificação da máquina
Dados importantes podem ser encontrados na placa de identificação localizada na máquina:

Ano de Diâmetro máximo do Diâmetro do furo do
Código da máquina fabricação disco diamantado disco diamantado

Número de Série Potência
Modelo da máquina Peso Velocidade da rotação do
disco diamantado

1.3 Instruções de segurança por etapas
• Antes de começar o trabalho, familiarize-se com o ambiente de trabalho no local de uso da
máquina. O ambiente de trabalho envolve: obstáculos na área de trabalho e manobras,
solidez do chão, proteção necessária no local com relação ao tráfego em vias públicas e a
disponibilidade de ajuda em caso de acidentes.
• A cada utilização verifique se a montagem do disco diamantado esta correta conforme item
3.2.
• Remova imediatamente o disco diamantado danificado, pois podem colocar o operador em
perigo durante a operação.
• Sempre opere a máquina com a proteção do disco diamantado instalada (vide item 2.2).
• Use preferencialmente discos diamantados NORTON CLIPPER na máquina!
• Atenção especial ao uso de Equipamentos de Proteção Individual (EPI) como, por exemplo,
óculos de segurança; botas de segurança; protetor auricular, etc.
• Por motivos de segurança, nunca deixa a máquina sozinha, destravada ou sem proteção.

Enquanto o motor estiver operando
• Não movimente a máquina com disco diamantado instalado.
• Não opere a máquina sem as proteções de segurança instaladas (vide item 2.2).
• Coloque água para refrigeração continuamente durante a operação.

Máquinas movidas a gasolina:
• Sempre use o combustível recomendado conforme recomendado no item 2.3.
• Em áreas confinadas, os gases emitidos devem ser removidos e o local de trabalho deve
ter ventilação adequada.
• As máquinas movidas a gasolina e diesel, que por natureza emitem gases tóxicos, não
devem ser usadas em locais proibidos.
• O combustível é inflamável. Antes de encher o tanque, desligue o motor, apague qualquer
chama próxima e não fume. Cuidado para não derramar gasolina em qualquer parte do
motor. Sempre limpe o combustível derramado.

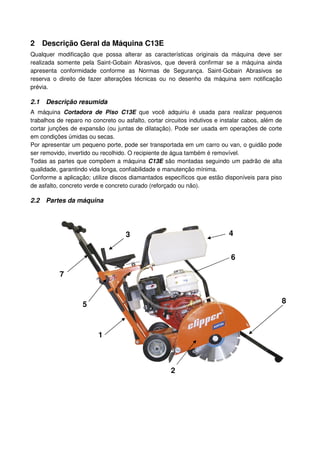

2 Descrição Geral da Máquina C13E
Qualquer modificação que possa alterar as características originais da máquina deve ser
realizada somente pela Saint-Gobain Abrasivos, que deverá confirmar se a máquina ainda
apresenta conformidade conforme as Normas de Segurança. Saint-Gobain Abrasivos se
reserva o direito de fazer alterações técnicas ou no desenho da máquina sem notificação
prévia.

2.1 Descrição resumida
A máquina Cortadora de Piso C13E que você adquiriu é usada para realizar pequenos
trabalhos de reparo no concreto ou asfalto, cortar circuitos indutivos e instalar cabos, além de
cortar junções de expansão (ou juntas de dilatação). Pode ser usada em operações de corte
em condições úmidas ou secas.
Por apresentar um pequeno porte, pode ser transportada em um carro ou van, o guidão pode
ser removido, invertido ou recolhido. O recipiente de água também é removível.
Todas as partes que compõem a máquina C13E são montadas seguindo um padrão de alta
qualidade, garantindo vida longa, confiabilidade e manutenção mínima.
Conforme a aplicação; utilize discos diamantados específicos que estão disponíveis para piso
de asfalto, concreto verde e concreto curado (reforçado ou não).

2.2 Partes da máquina

3 4

6

7

5 8

1

2

Feita de aço de perfil vazado e soldado numa guia, a máquina C13E (1) é estável e ao mesmo
tempo fácil de ser transportada.

A proteção do disco diamantado é formada por somente uma peça (2) que protege totalmente
o operador e seu ambiente de trabalho e está fixada com firmeza à estrutura principal. Uma
trava no alto da proteção do disco diamantado facilita sua remoção quando se faz necessário a
sua substituição.
Um seletor manual (3) permite o ajuste gradual da profundidade. Ao girar este seletor manual
para a direita ou para a esquerda, o disco diamantado vai levantar ou abaixar. Um indicador de
profundidade permite o controle preciso da profundidade de corte.

O eixo do disco usinado com precisão se encaixa em dois mancais de apoio de auto-
alinhamento para carga pesada, incluindo bicos para lubrificação. O eixo possui 32 mm de
diâmetro. Uma roldana de travamento cônica de quatro correias está conectada numa
extremidade. O eixo diminui para 25,4mm na outra extremidade, permitindo a fixação de um
flange interno completo com rasgo de chaveta.

A proteção de aço da correia é uma unidade formada por duas peças vedadas. A placa de
apoio está parafusada à estrutura principal da máquina e quatro porcas de aperto são soldadas
na placa. A proteção externa, que cobre as quatro correias de acionamento e as roldanas de
travamento cônicas, é mantida fixa por dois pinos de aperto.

O sistema de refrigeração a água é composto por um reservatório com capacidade para 20
litros de água (4), uma torneira do reservatório de água e duas saídas de água localizadas na
proteção do disco, garantindo um fluxo de água adequado nos dois lados do disco.

O motor Honda GX390 (6) está conectado a uma chave de desligamento de emergência (5)
localizada na lateral direita da máquina, próxima às alavancas. Esta chave permite uma parada
imediata da máquina no caso de situações de risco.
O guidão (7) pode ser removido ou invertido para facilitar o transporte. A altura é ajustável.
O guia de corte (8) permite que o operador realize facilmente cortes precisos.

2.3 Dados técnicos
Motor Honda GX390, 4 tempos, 1 cilindro, 13HP (10kW), filtro tipo
centrífugo
Combustível Gasolina Normal, sem chumbo
Partida Corda puxada manualmente
Óleo Óleo para motor Honda de 4 tempos, qualidade Premium e alto
grau detergente, ou equivalente, com certificação de
conformidade com as exigências dos fabricantes de automóveis
dos EUA referente à classificação de serviços SG, SF. (SG, SF
designado na embalagem do óleo).
Recomenda-se o tipo SAE 10W-30.
Diâmetro máximo do disco 450 mm
Furo do disco 25,4 mm

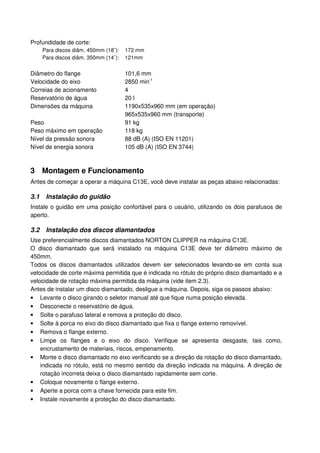

Profundidade de corte:
Para discos diâm. 450mm (18¨): 172 mm
Para discos diâm. 350mm (14¨): 121mm

Diâmetro do flange 101,6 mm
Velocidade do eixo 2850 min-1
Correias de acionamento 4
Reservatório de água 20 l
Dimensões da máquina 1190x535x960 mm (em operação)
965x535x960 mm (transporte)
Peso 91 kg
Peso máximo em operação 118 kg
Nível da pressão sonora 88 dB (A) (ISO EN 11201)
Nível de energia sonora 105 dB (A) (ISO EN 3744)

3 Montagem e Funcionamento
Antes de começar a operar a máquina C13E, você deve instalar as peças abaixo relacionadas:

3.1 Instalação do guidão
Instale o guidão em uma posição confortável para o usuário, utilizando os dois parafusos de
aperto.

3.2 Instalação dos discos diamantados
Use preferencialmente discos diamantados NORTON CLIPPER na máquina C13E.
O disco diamantado que será instalado na máquina C13E deve ter diâmetro máximo de
450mm.
Todos os discos diamantados utilizados devem ser selecionados levando-se em conta sua
velocidade de corte máxima permitida que é indicada no rótulo do próprio disco diamantado e a
velocidade de rotação máxima permitida da máquina (vide item 2.3).
Antes de instalar um disco diamantado, desligue a máquina. Depois, siga os passos abaixo:
• Levante o disco girando o seletor manual até que fique numa posição elevada.
• Desconecte o reservatório de água.
• Solte o parafuso lateral e remova a proteção do disco.
• Solte à porca no eixo do disco diamantado que fixa o flange externo removível.
• Remova o flange externo.
• Limpe os flanges e o eixo do disco. Verifique se apresenta desgaste, tais como,
encrustamento de materiais, riscos, empenamento.
• Monte o disco diamantado no eixo verificando se a direção da rotação do disco diamantado,
indicada no rótulo, está no mesmo sentido da direção indicada na máquina. A direção de
rotação incorreta deixa o disco diamantado rapidamente sem corte.
• Coloque novamente o flange externo.
• Aperte a porca com a chave fornecida para este fim.
• Instale novamente a proteção do disco diamantado.

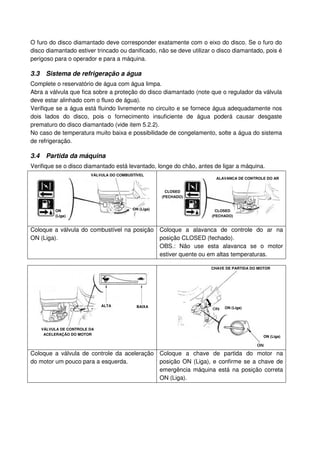

O furo do disco diamantado deve corresponder exatamente com o eixo do disco. Se o furo do
disco diamantado estiver trincado ou danificado, não se deve utilizar o disco diamantado, pois é
perigoso para o operador e para a máquina.

3.3 Sistema de refrigeração a água
Complete o reservatório de água com água limpa.
Abra a válvula que fica sobre a proteção do disco diamantado (note que o regulador da válvula
deve estar alinhado com o fluxo de água).
Verifique se a água está fluindo livremente no circuito e se fornece água adequadamente nos
dois lados do disco, pois o fornecimento insuficiente de água poderá causar desgaste
prematuro do disco diamantado (vide item 5.2.2).
No caso de temperatura muito baixa e possibilidade de congelamento, solte a água do sistema
de refrigeração.

3.4 Partida da máquina
Verifique se o disco diamantado está levantado, longe do chão, antes de ligar a máquina.
VÁLVULA DO COMBUSTÍVEL
ALAVANCA DE CONTROLE DO AR

CLOSED
(FECHADO)

ON ON (Liga) CLOSED
(Liga) (FECHADO)

Coloque a válvula do combustível na posição Coloque a alavanca de controle do ar na
ON (Liga). posição CLOSED (fechado).
OBS.: Não use esta alavanca se o motor
estiver quente ou em altas temperaturas.

CHAVE DE PARTIDA DO MOTOR

ALTA BAIXA ON (Liga)

VÁLVULA DE CONTROLE DA
ACELERAÇÃO DO MOTOR
ON (Liga)

Coloque a válvula de controle da aceleração Coloque a chave de partida do motor na
do motor um pouco para a esquerda. posição ON (Liga), e confirme se a chave de
emergência máquina está na posição correta
ON (Liga).

ALAVANCA DE CONTROLE DO AR

OPEN
(ABERTO)

OPEN
(ABERTO)

Puxe a corda de partida levemente até sentir Quando o motor estiver aquecido, coloque
resistência, e depois puxe rapidamente. gradualmente a alavanca de controle do ar na
CUIDADO: Não deixe que a corda de partida posição OPEN (aberta).
se enrosque no motor. Retorne-a suavemente Coloque a válvula de controle da aceleração
para evitar danos ao motor de partida. na velocidade máxima do motor.

IMPORTANTE:
Para parar o motor, diminua a rotação da máquina colocando a alavanca de controle da
aceleração totalmente para a direita, depois coloque a chave de partida do motor na posição
OFF (Desligado) e depois coloque a válvula do combustível na posição OFF (Desligado).

4 Transporte e Armazenamento
Siga as instruções abaixo para transportar e armazenar a máquina C13E com segurança.

4.1 Preparação da máquina para transporte
Antes de transportar a máquina:
• Com a máquina desligada, remova o disco diamantado.
• Esvazie o reservatório de água e retire-o da máquina.
• Abaixe o guidão da máquina até o mínimo possível e fixe-o usando os parafusos de
aperto.
• Levante a proteção do disco diamantado até sua posição mais alta usando o seletor
manual.

4.2 Procedimento de transporte
A máquina pode ser movimentada em superfície lisa usando suas rodas. Você pode levantar a
máquina usando uma esteira fixando o dispositivo de içamento no gancho localizado no
suporte do reservatório de água (vide desenho do item 8.2).

4.3 Longo período de inatividade
Se a máquina não for usada por um período superior a 30 dias, por favor, siga essas
instruções:
• Limpe a máquina completamente. Use água.
• Solte as correias de acionamento (vide item 6.1).
• Lubrifique o eixo de rosqueamento (acionamento de regulagem da altura do disco
diamantado).
• Verifique o óleo do motor. Adicione óleo se o nível estiver baixo (vide manual do
proprietário do motor)

• Remova toda a água do sistema de refrigeração.
• Esgote totalmente o combustível do tanque.
O local de armazenamento deve ser limpo, seco e apresentar temperatura ambiente constante.

5 Operação da Máquina C13E

5.1 Local de trabalho
Antes de começar a trabalhar, por favor, verifique os seguintes pontos:
• Remova do local de trabalho qualquer objeto que possa atrapalhar a operação da
máquina.
• Certifique-se de que o local de trabalho está bem iluminado.
• Certifique-se de ter uma visão adequada e contínua da área de trabalho, para que
possa interromper a operação da máquina a qualquer momento.
• Mantenha as outras pessoas fora da área para poder trabalhar com segurança.

5.2 Método de corte
Esta seção traz instruções sobre como fazer um corte reto e na profundidade desejada.

5.2.1 Preparação para o corte
Antes de ligar a máquina,
• Desenhe uma linha no chão em toda a extensão que deseja cortar.
• Verifique se encheu o tanque do motor com combustível e se o reservatório de água
está cheio. A máquina não é fornecida com gasolina.
• O motor é fornecido com óleo. Verifique o nível do óleo antes de iniciar. Complete o
reservatório, se necessário.
• Verifique se o disco diamantado foi montado corretamente na máquina (vide item 3.2) e
se a aplicação do mesmo segue a recomendação do fabricante com relação ao material
que será trabalhado, o para o procedimento da operação que será realizado (corte em
condições úmidas ou secas) e a eficiência desejada.
• Verifique se os flanges estão fixando o disco diamantado com segurança (vide item
3.2).
• Certifique-se que o disco diamantado não está em contato com o chão antes de iniciar.
• Ajuste o guidão da máquina numa posição confortável.
• Posicione a máquina na posição do corte até que o disco diamantado fique sobre a
linha marcada no chão.
• Abaixe o guia de corte até tocar na linha.
• Use Equipamentos de Proteção Individual (EPI) como, por exemplo, óculos de
segurança; botas de segurança; protetor auricular, etc.

5.2.2 Corte do piso/pavimento

Agora você pode ligar a máquina.

Para fazer o corte:

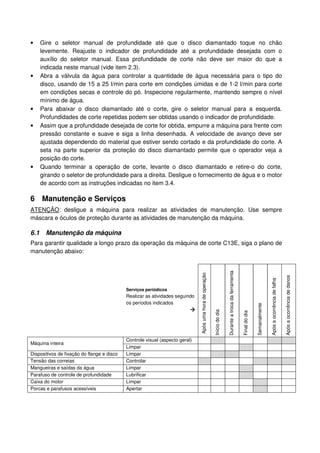

• Gire o seletor manual de profundidade até que o disco diamantado toque no chão
levemente. Reajuste o indicador de profundidade até a profundidade desejada com o
auxílio do seletor manual. Essa profundidade de corte não deve ser maior do que a
indicada neste manual (vide item 2.3).
• Abra a válvula da água para controlar a quantidade de água necessária para o tipo do
disco, usando de 15 a 25 l/min para corte em condições úmidas e de 1-2 l/min para corte
em condições secas e controle do pó. Inspecione regularmente, mantendo sempre o nível
mínimo de água.
• Para abaixar o disco diamantado até o corte, gire o seletor manual para a esquerda.
Profundidades de corte repetidas podem ser obtidas usando o indicador de profundidade.
• Assim que a profundidade desejada de corte for obtida, empurre a máquina para frente com
pressão constante e suave e siga a linha desenhada. A velocidade de avanço deve ser
ajustada dependendo do material que estiver sendo cortado e da profundidade do corte. A
seta na parte superior da proteção do disco diamantado permite que o operador veja a
posição do corte.
• Quando terminar a operação de corte, levante o disco diamantado e retire-o do corte,
girando o seletor de profundidade para a direita. Desligue o fornecimento de água e o motor
de acordo com as instruções indicadas no item 3.4.

6 Manutenção e Serviços
ATENÇÃO: desligue a máquina para realizar as atividades de manutenção. Use sempre
máscara e óculos de proteção durante as atividades de manutenção da máquina.

6.1 Manutenção da máquina
Para garantir qualidade a longo prazo da operação da máquina de corte C13E, siga o plano de
manutenção abaixo:
Durante a troca da ferramenta
Após uma hora de operação

Após a ocorrência de danos
Após a ocorrência de falha

Serviços periódicos
Realizar as atividades seguindo
os períodos indicados
Semanalmente
Início do dia

Final do dia

Controle visual (aspecto geral)
Máquina inteira
Limpar
Dispositivos de fixação do flange e disco Limpar
Tensão das correias Controlar
Mangueiras e saídas da água Limpar
Parafuso de controle de profundidade Lubrificar
Caixa do motor Limpar
Porcas e parafusos acessíveis Apertar

Ajuste e substituição das correias
Após uma hora de operação, as correias se aquecem e esticam. Portanto, você deve ajustar a
tensão das correias.
Para ajustar as correias, primeiro remova à proteção da correia desrosqueando as 2 porcas.
Solte os 4 parafusos do motor e desloque o motor usando os dois parafusos de ajuste na parte
frontal.
Para substituir as correias, movimente o motor totalmente para frente. Ajuste as correias e fixe-
as novamente, deslocando o motor para trás.
Use sempre um conjunto igual de correias. Não substitua somente uma delas.

Lubrificação
A máquina C13E utiliza mancais que não precisam ser lubrificados.

Lubrifique o parafuso do indicador de profundidade todos os dias.

Limpeza da máquina
A sua máquina vai ter maior duração se você limpá-la completamente ao término de cada dia
de trabalho.

6.2 Manutenção do motor
Sempre que usar a máquina

A cada 3 meses ou após

A cada 6 meses ou após
Serviços periódicos

100 horas de operação
Primeiro mês ou após

Realizar as atividades em cada
intervalo mensal ou hora de operação,
o que acontecer primeiro.

Verificar o nível
Óleo do motor
Trocar
Trocar
Filtro do ar
Limpar
Copo filtro do combustível Limpar
Vela de ignição Verificar-Limpar
Linha de
Verificar (substitua, se necessário) A cada 2 anos
fornecimento de combustível

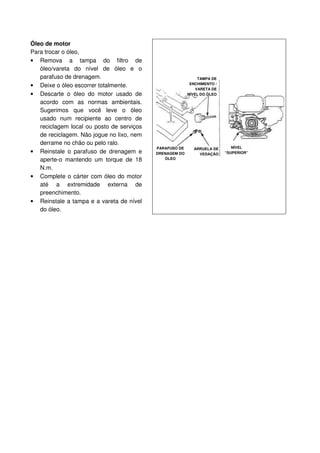

Óleo de motor
Para trocar o óleo,
• Remova a tampa do filtro de
óleo/vareta do nível de óleo e o
parafuso de drenagem. TAMPA DE
• Deixe o óleo escorrer totalmente. ENCHIMENTO /
VARETA DE
• Descarte o óleo do motor usado de NÍVEL DO ÓLEO

acordo com as normas ambientais.
Sugerimos que você leve o óleo
usado num recipiente ao centro de
reciclagem local ou posto de serviços
de reciclagem. Não jogue no lixo, nem
derrame no chão ou pelo ralo.
PARAFUSO DE ARRUELA DE NÍVEL
• Reinstale o parafuso de drenagem e DRENAGEM DO VEDAÇÃO “SUPERIOR”

aperte-o mantendo um torque de 18 ÓLEO

N.m.
• Complete o cárter com óleo do motor
até a extremidade externa de
preenchimento.
• Reinstale a tampa e a vareta de nível
do óleo.

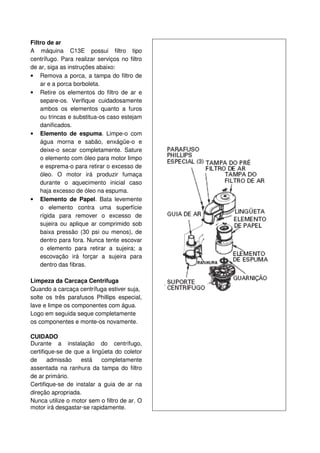

Filtro de ar
A máquina C13E possui filtro tipo
centrífugo. Para realizar serviços no filtro
de ar, siga as instruções abaixo:
• Remova a porca, a tampa do filtro de
ar e a porca borboleta.
• Retire os elementos do filtro de ar e
separe-os. Verifique cuidadosamente
ambos os elementos quanto a furos
ou trincas e substitua-os caso estejam
danificados.
• Elemento de espuma. Limpe-o com
água morna e sabão, enxágüe-o e
deixe-o secar completamente. Sature
o elemento com óleo para motor limpo
e esprema-o para retirar o excesso de
óleo. O motor irá produzir fumaça
durante o aquecimento inicial caso
haja excesso de óleo na espuma.
• Elemento de Papel. Bata levemente
o elemento contra uma superfície
rígida para remover o excesso de
sujeira ou aplique ar comprimido sob
baixa pressão (30 psi ou menos), de
dentro para fora. Nunca tente escovar
o elemento para retirar a sujeira; a
escovação irá forçar a sujeira para
dentro das fibras.

Limpeza da Carcaça Centrifuga
Quando a carcaça centrífuga estiver suja,
solte os três parafusos Phillips especial,
lave e limpe os componentes com água.
Logo em seguida seque completamente
os componentes e monte-os novamente.

CUIDADO
Durante a instalação do centrífugo,
certifique-se de que a lingüeta do coletor
de admissão está completamente
assentada na ranhura da tampa do filtro
de ar primário.
Certifique-se de instalar a guia de ar na
direção apropriada.
Nunca utilize o motor sem o filtro de ar. O
motor irá desgastar-se rapidamente.

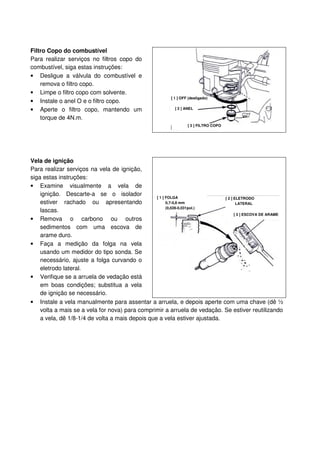

Filtro Copo do combustível
Para realizar serviços no filtros copo do
combustível, siga estas instruções:
• Desligue a válvula do combustível e
remova o filtro copo.
• Limpe o filtro copo com solvente.
[ 1 ] OFF (desligado)
• Instale o anel O e o filtro copo.
• Aperte o filtro copo, mantendo um [ 2 ] ANEL

torque de 4N.m.
[ 3 ] FILTRO COPO

Vela de ignição
Para realizar serviços na vela de ignição,
siga estas instruções:
• Examine visualmente a vela de
ignição. Descarte-a se o isolador [ 1 ] FOLGA [ 2 ] ELETRODO
estiver rachado ou apresentando 0,7-0,8 mm LATERAL
(0,028-0,031pol.)
lascas.
[ 3 ] ESCOVA DE ARAME
• Remova o carbono ou outros
sedimentos com uma escova de
arame duro.
• Faça a medição da folga na vela
usando um medidor do tipo sonda. Se
necessário, ajuste a folga curvando o
eletrodo lateral.
• Verifique se a arruela de vedação está
em boas condições; substitua a vela
de ignição se necessário.
• Instale a vela manualmente para assentar a arruela, e depois aperte com uma chave (dê ½
volta a mais se a vela for nova) para comprimir a arruela de vedação. Se estiver reutilizando
a vela, dê 1/8-1/4 de volta a mais depois que a vela estiver ajustada.

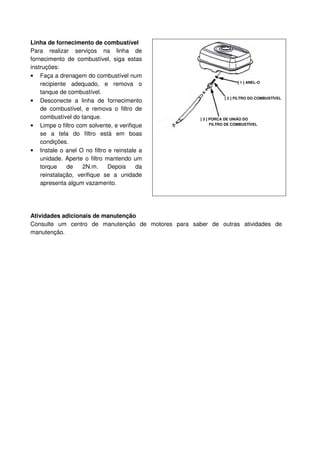

Linha de fornecimento de combustível
Para realizar serviços na linha de
fornecimento de combustível, siga estas
instruções:
• Faça a drenagem do combustível num
recipiente adequado, e remova o [ 1 ] ANEL-O

tanque de combustível.
[ 2 ] FILTRO DO COMBUSTÍVEL
• Desconecte a linha de fornecimento
de combustível, e remova o filtro de
combustível do tanque. [ 3 ] PORCA DE UNIÃO DO
• Limpe o filtro com solvente, e verifique FILTRO DE COMBUSTÍVEL

se a tela do filtro está em boas
condições.
• Instale o anel O no filtro e reinstale a
unidade. Aperte o filtro mantendo um
torque de 2N.m. Depois da
reinstalação, verifique se a unidade
apresenta algum vazamento.

Atividades adicionais de manutenção
Consulte um centro de manutenção de motores para saber de outras atividades de
manutenção.

7 Falhas: Causas e Soluções

7.1 Procedimentos de detecção de falhas
Se qualquer falha ocorrer durante a operação da máquina, desligue-a. Somente pessoal
qualificado deve executar qualquer intervenção que não seja as atividades descritas na seção
anterior.

7.2 Guia de detecção de falhas
Problema Causa possível Solução
Dificuldade em ligar a máquina Pouco combustível Complete o tanque
Filtro do combustível obstruído Limpe o filtro do combustível
Defeito na vela de ignição Examine a vela de ignição
Falha mais grave Procure um centro de
manutenção de motores
Motor sem potência suficiente Filtro de ar bloqueado Limpe ou substitua o filtro de
ar
Falha mais grave Procure um centro de
manutenção de motores

7.3 Serviço de atendimento ao cliente
Informações podem ser obtidas através do nosso serviço de atendimento ao cliente (SAC).

Entre em contato com o SAC:
Telefone: 0800 727 3322
e-mail: sac.sga@saint-gobain.com
www.sgabrasivos.com.br

7.4 Assistência Técnica
Informações sobre assistência técnica podem ser obtidas através da empresa:

DAIFORCE Comércio de Máquinas e Motores.
Telefone: (11) 4461-4979
e-mail daiforce@daiforce.com.br
site: www.daiforce.com.br

8 Apêndice

8.1 Lista de peças de reposição
Nr. Ref. CÓDIGO DENOMINAÇÃO TIPO (*) COMENTÁRIOS
1 EC01 66252834777 Eixo do disco R
2 EC01 66252834778 Porca - eixo do disco ¾'' esquerda R

3 EC01 66252834795 Mancais - eixo do disco S
4 EC01 66252834779 Polia Movida R
5 EC01 66252834780 Flange externo 101,6 R
6 EC01 66252834781 Flange interno 101,6 R
7 EC01 66252834794 Correias XPZ 800 LW S

8 EC01 66252834782 Proteção da correia R
9 EC01 66252834783 Proteção de pó S
10 EC01 66252834784 Capa de proteção do disco R
11 EC01 Botão de parada (Stop) S
12 EC01 66252834785 Parafusos de tensão da correia R
13 EC01 66252834786 Estrutura do motor soldada R
14 EC01 66252834787 Polia motora R
15 EC01 Motor Honda GX390 R
16 EC01 66252834788 Peça “Y” S

17 EC01 66252834789 Conector da linha de água S
18 EC01 66252834790 Conector para mangueira S
19 EC01 66252834791 Saída de água (2) S
20 EC02 66252834792 Indicador de profundidade R
21 EC02 Anel de parada A20 R
22 EC02 66252834793 Estrutura basculante R
23 EC02 66252834800 Mancais e Parafusos R
Parafuso do indicador de profundidade
24 EC02 66252834815 R
+ Chave
25 EC02 66252834796 Porca de içamento da estrutura R
26 EC01 Chave 1”1/2 R
27 EC01 Chave 32 mm R
28 EC01 66252834797 Guidão R
29 EC01 Manopla R

30 EC02 66252834799 Tampa do tanque de água R

Nr. Ref. CÓDIGO DENOMINAÇÃO TIPO (*) COMENTÁRIOS
31 EC02 Válvula do tanque de água S
32 EC02 66252834802 Tanque de água R
33 EC02 66252834803 Acoplamento da mangueira 1/2'' S
34 EC02 66252834804 Roda dianteira S

35 EC02 66252834805 Roda traseira 200/20 S
36 EC02 66252834806 Peça de fixação do eixo traseiro R
37 EC02 66252834807 Espaçador diam. 20 S
38 EC02 66252834808 Suporte do tanque de água R
39 EC02 66252834809 Pino do seletor manual R
40 EC02 66252834810 Seletor manual + Parafusos R
41 EC01 66252834811 Pino trava (kit com 10) R
42 EC01 Válvula de água 1/2" S
43 EC02 Mangueira de água S
44 EC02 Guia de corte R

45 EC02 Trava do indicador de profundidade R
46 EC01 Chave 17mm R

(*): R = Reposição, S = Suprimento

As peças de suprimento apresentam desgaste com o uso normal da máquina. A duração
dessas peças depende muito da intensidade de uso da máquina. As peças de suprimentos
devem receber manutenção e eventualmente substituídas conforme as recomendações do
fabricante. Qualquer desgaste causado por uso normal da máquina não será considerado
como um caso coberto pela garantia. Use sempre peças de reposição genuínas.
Em caso de dúvidas, entre em contato com a nossa assistência técnica - (vide item 7.4).

8.2 Desenho explodido das peças

10

9 Condições Gerais de Vendas

A não ser que acordado de outra forma por escrito, as condições seguintes serão aplicadas, e
substituem quaisquer condições previamente estabelecidas. O comprador aceita as condições
gerais e especificas da Empresa ao fazer um pedido.

Entregas

Os produtos saem da unidade da Saint-Gobain Abrasivos localizada na Rua Indubel, 686/688,
cidade de Guarulhos (SP).

Garantia e Reivindicações

As peças da máquina cortadora de piso C13E (exceto motor HONDA GX390) tem garantia de
06 (seis) meses contra defeitos de fabricação. Quaisquer defeitos devem ser notificados a
nossa assistência técnica (vide item 7.4).
Nos casos em que for comprovado que as peças já apresentavam defeitos de fabricação, a
responsabilidade da Saint-Gobain Abrasivos se limita a substituí-los.
A garantia do motor HONDA GX390 é de inteira responsabilidade do fabricante do motor.

Prazo de Entrega

Os prazos de entrega declarados devem ser sempre considerados como base, e não como
definitivos. Atrasos na entrega não constituem motivos para cancelamento de pedidos ou
responsabilidades da empresa com relação a multas contratuais com terceiros.

Segurança

Nossas ferramentas e máquinas diamantadas devem ser usadas exclusivamente para corte de
materiais de construção. Sob nenhuma circunstância devem ser usadas para corte de madeira
ou metal.

SAINT-GOBAIN ABRASIVOS LTDA
Rua João Zacharias, 342
07111-150 GUARULHOS
SP – Brasil

e-mail: sac.sga@saint-gobain.com
SAC 0800 727 3322

www.sgabrasivos.com.br

08/2009

Manual Clipper C13 E

Mais conteúdo relacionado

Mais procurados (20)

Destaque (20)

Semelhante a Manual Clipper C13 E (15)

Mais de Chimas Indústria e Comércio (16)

Manual Clipper C13 E
