Furadeira de Impacto UID8502.9
ID8502.9

850W 0-2400 rpm
0-38400 bpm

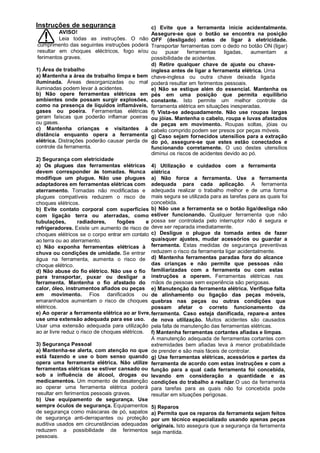

Instruções de segurança c) Evite que a ferramenta inicie acidentalmente.
AVISO! Assegure-se que o botão se encontra na posição
Leia todas as instruções. O não OFF (desligado) antes de ligar à eletricidade.
cumprimento das seguintes instruções poderá Transportar ferramentas com o dedo no botão ON (ligar)
resultar em choques eléctricos, fogo e/ou ou puxar ferramentas ligadas, aumentam a
ferimentos graves. possibilidade de acidentes.
d) Retire qualquer chave de ajuste ou chave-
1) Área de trabalho inglesa antes de ligar a ferramenta elétrica. Uma
a) Mantenha a área de trabalho limpa e bem chave-inglesa ou outra chave deixada ligada
iluminada. Áreas desorganizadas ou mal poderá resultar em ferimentos pessoais.
iluminadas podem levar à acidentes. e) Não se estique além do essencial. Mantenha os
b) Não opere ferramentas elétricas em pés em uma posição que permita equilíbrio
ambientes onde possam surgir explosões, constante. Isto permite um melhor controle da
como na presença de líquidos inflamáveis, ferramenta elétrica em situações inesperadas.
gases ou poeira. Ferramentas elétricas f) Vista-se adequadamente. Não use roupas largas
geram faíscas que poderão inflamar poeiras ou jóias. Mantenha o cabelo, roupa e luvas afastados
ou gases. de peças em movimento. Roupas soltas, jóias ou
c) Mantenha crianças e visitantes à cabelo comprido podem ser presos por peças móveis.
distância enquanto opera a ferramenta g) Caso sejam fornecidos utensílios para a extração
elétrica. Distrações poderão causar perda de do pó, assegure-se que estes estão conectados e
controle da ferramenta. funcionando corretamente. O uso destes utensílios
diminui os riscos de acidentes devido ao pó.
2) Segurança com eletricidade
a) Os plugues das ferramentas elétricas 4) Utilização e cuidados com a ferramenta
devem corresponder às tomadas. Nunca elétrica
modifique um plugue. Não use plugues a) Não force a ferramenta. Use a ferramenta
adaptadores em ferramentas elétricas com adequada para cada aplicação. A ferramenta
aterramento. Tomadas não modificadas e adequada realizar o trabalho melhor e de uma forma
plugues compatíveis reduzem o risco de mais segura se utilizada para as tarefas para as quais foi
choques elétricos. concebida.
b) Evite contato corporal com superfícies b) Não use a ferramenta se o botão liga/desliga não
com ligação terra ou aterradas, como estiver funcionando. Qualquer ferramenta que não
tubulações, radiadores, fogões e possa ser controlada pelo interruptor não é segura e
refrigeradores. Existe um aumento de risco de deve ser reparada imediatamente.
choques elétricos se o corpo entrar em contato c) Desligue o plugue da tomada antes de fazer
ao terra ou ao aterramento. quaisquer ajustes, mudar acessórios ou guardar a
c) Não exponha ferramentas elétricas à ferramenta. Estas medidas de segurança preventivas
chuva ou condições de umidade. Se entrar reduzem o risco da ferramenta ligar acidentalmente.
água na ferramenta, aumenta o risco de d) Mantenha ferramentas paradas fora do alcance
choque elétrico. das crianças e não permite que pessoas não
d) Não abuse do fio elétrico. Não use o fio familiarizadas com a ferramenta ou com estas
para transportar, puxar ou desligar a instruções a operem. Ferramentas elétricas nas
ferramenta. Mantenha o fio afastado do mãos de pessoas sem experiência são perigosas.
calor, óleo, instrumentos afiados ou peças e) Manutenção da ferramenta elétrica. Verifique falta
em movimento. Fios danificados ou de alinhamento ou ligação das peças móveis,
emaranhados aumentam o risco de choques quebras nas peças ou outras condições que
elétricos. possam afetar o correto funcionamento da
e) Ao operar a ferramenta elétrica ao ar livre, ferramenta. Caso esteja danificada, repare-a antes
use uma extensão adequada para ese uso. de nova utilização. Muitos acidentes são causados
Usar uma extensão adequada para utilização pela falta de manutenção das ferramentas elétricas.
ao ar livre reduz o risco de choques elétricos. f) Mantenha ferramentas cortantes afiadas e limpas.
A manutenção adequada de ferramentas cortantes com
3) Segurança Pessoal extremidades bem afiadas leva à menor probabilidade
a) Mantenha-se alerta, com atenção no que de prender e são mais fáceis de controlar.
está fazendo e use o bom senso quando g) Use ferramentas elétricas, acessórios e partes da
opera uma ferramenta elétrica. Não utilize ferramenta de acordo com estas instruções e com a
ferramentas elétricas se estiver cansado ou função para a qual cada ferramenta foi concebida,
sob a influência de álcool, drogas ou levando em consideração a quantidade e as
medicamentos. Um momento de desatenção condições do trabalho a realizar.O uso da ferramenta
ao operar uma ferramenta elétrica poderá para tarefas para as quais não foi concebida pode
resultar em ferimentos pessoais graves. resultar em situações perigosas.
b) Use equipamento de segurança. Use
sempre óculos de segurança. Equipamentos 5) Reparos
de segurança como máscaras de pó, sapatos a) Permita que os reparos da ferramenta sejam feitos
de segurança anti-derrapantes ou proteção por um técnico especializado usando apenas peças
auditiva usados em circunstâncias adequadas originais. Isto assegura que a segurança da ferramenta
reduzem a possibilidade de ferimentos seja mantida.
pessoais.

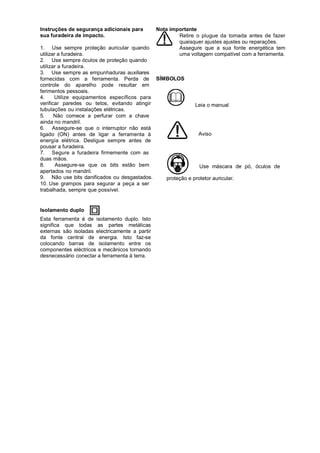

Instruções de segurança adicionais para Nota importante
sua furadeira de impacto. Retire o plugue da tomada antes de fazer
quaisquer ajustes ajustes ou reparaçôes.
1. Use sempre proteção auricular quando Assegure que a sua fonte energética tem
utilizar a furadeira. uma voltagem compatível com a ferramenta.
2. Use sempre óculos de proteção quando
utilizar a furadeira.
3. Use sempre as empunhaduras auxiliares
fornecidas com a ferramenta. Perda de SÍMBOLOS
controle do aparelho pode resultar em
ferimentos pessoais.
4. Utilize equipamentos específicos para
verificar paredes ou tetos, evitando atingir Leia o manual
tubulações ou instalações elétricas.
5. Não comece a perfurar com a chave
ainda no mandril.
6. Assegure-se que o interruptor não está
ligado (ON) antes de ligar a ferramenta à Aviso
energía elétrica. Desligue sempre antes de
pousar a furadeira.
7. Segure a furadeira firmemente com as
duas mãos.
8. Assegure-se que os bits estão bem Use máscara de pó, óculos de
apertados no mandril.
9. Não use bits danificados ou desgastados. proteção e protetor auricular.
10. Use grampos para segurar a peça a ser
trabalhada, sempre que possível.

Isolamento duplo
Esta ferramenta é de isolamento duplo. Isto
significa que todas as partes metálicas
externas são isoladas electricamente a partir
da fonte central de energia. Isto faz-se
colocando barras de isolamento entre os
componentes eléctricos e mecânicos tornando
desnecessário conectar a ferramenta à terra.

Componentes, Especificações e Acessórios

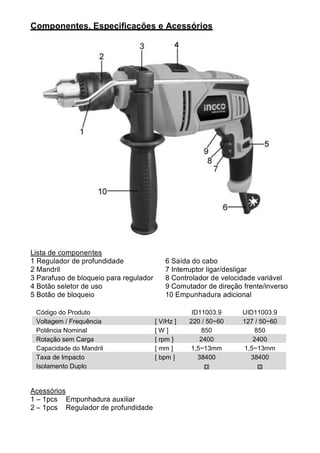

Lista de componentes
1 Regulador de profundidade 6 Saída do cabo
2 Mandril 7 Interruptor ligar/desligar
3 Parafuso de bloqueio para regulador 8 Controlador de velocidade variável
4 Botão seletor de uso 9 Comutador de direção frente/inverso
5 Botão de bloqueio 10 Empunhadura adicional

Código do Produto ID11003.9 UID11003.9
Voltagem / Frequência [ V/Hz ] 220 / 50~60 127 / 50~60
Potência Nominal [W] 850 850
Rotação sem Carga [ rpm ] 2400 2400
Capacidade do Mandril [ mm ] 1,5~13mm 1,5~13mm
Taxa de Impacto [ bpm ] 38400 38400
Isolamento Duplo

Acessórios
1 – 1pcs Empunhadura auxiliar
2 – 1pcs Regulador de profundidade

Funcionamento

Aviso: Antes de usar a furadeira assegure-se que leu o manual de instruções
cuidadosamente.

Instalação da empunhadura auxiliar (ver fig 1)
Para sua segurança, recomendamos usar sempre a Fig 1
empunhadura auxiliar.
Para encaixar a empunhadura, solte a bucha de aperto
rápido na gola no sentido anti-horário. Gire a
empunhadura em torno da gola até que esteja segura.
Aperte o parafuso de aperto no sentido horário para
firmar a empunhadura. Se for destro coloque a Empunhadura
Auxiliar
empunhadura conforme demonstrado na fig 2. Caso
contrario, coloque do outro lado. Fig 2
Instalação do regulador de profundidade (ver fig 2)
O regulador pode ser ajustado para marcar uma Parafuso de
profundidade constante. Para usar o regulador de Bloqueio

profundidade, solte o parafuso de bloqueio girando a
empunhadura auxiliar no sentido anti-horário. Insira o
regulador através do orifício na empunhadura. Deslize o
regulador para ganhar profundidade e aperte o parafuso Fig 3
de bloqueio aparafusando-o no sentido horário.

Inserir a chave no mandril (ver fig 3)
Gire a chave de
mandril no sentido
Aviso: Antes de instalar a ferramenta, retire as horário para apertar

tomadas da corrente elétrica.
Retire a chave do mandril da sua base no punho da
furadeira, coloque a chave no mandril, rode a chave no
sentido anti-horário para soltar o mandril, regule a
furadeira e aperte o mandril com firmeza rodando a
chave no sentido horário. Retire a chave e coloque-a na
base no punho da furadeira.

Funcionamento do interruptor liga/desliga (ver fig 4)
Pressione o interruptor liga/desliga para trabalhar e solte
o botão para parar. Se desejar usar a furadeira Fig 4
continuamente, pressione o botão de bloqueio depois
de soltar o interruptor. Para liberar o botão de bloqueio Fig 5
simplesmente reduza completamente a pressão no
interruptor e o botão se soltará automaticamente.

Controlador de velocidade variável (ver fig 5)
A velocidade máxima pode ser alterada regulando o
controlador de velocidade. Gire o controlador de
velocidade variável no sentido horário para aumentar e
no sentido anti-horário para diminuir a velocidade. A
velocidade da furadeira varia com a pressão aplicada ao
interruptor liga/desliga, ou seja, maior a pressão, maior a
velocidade.

Funcionamento

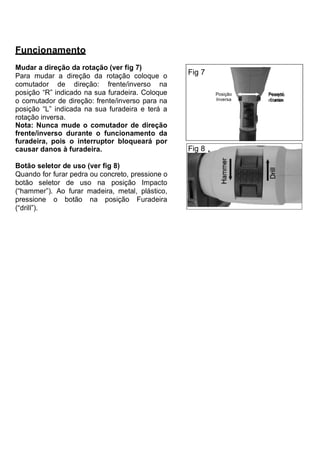

Mudar a direção da rotação (ver fig 7)
Para mudar a direção da rotação coloque o Fig 7
comutador de direção: frente/inverso na
posição “R” indicado na sua furadeira. Coloque Posição Posição
o comutador de direção: frente/inverso para na Inversa Frente

posição “L” indicada na sua furadeira e terá a
rotação inversa.
Nota: Nunca mude o comutador de direção
frente/inverso durante o funcionamento da
furadeira, pois o interruptor bloqueará por
causar danos à furadeira. Fig 8

Botão seletor de uso (ver fig 8)
Quando for furar pedra ou concreto, pressione o
botão seletor de uso na posição Impacto
(“hammer”). Ao furar madeira, metal, plástico,
pressione o botão na posição Furadeira
(“drill”).

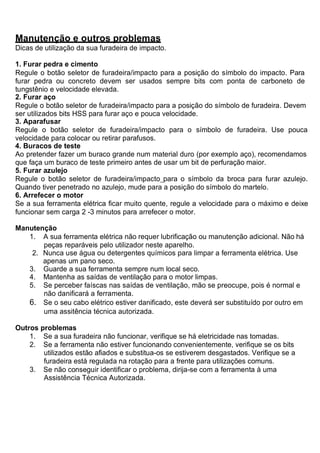

Manutenção e outros problemas
Dicas de utilização da sua furadeira de impacto.

1. Furar pedra e cimento
Regule o botão seletor de furadeira/impacto para a posição do símbolo do impacto. Para
furar pedra ou concreto devem ser usados sempre bits com ponta de carboneto de
tungstênio e velocidade elevada.
2. Furar aço
Regule o botão seletor de furadeira/impacto para a posição do símbolo de furadeira. Devem
ser utilizados bits HSS para furar aço e pouca velocidade.
3. Aparafusar
Regule o botão seletor de furadeira/impacto para o símbolo de furadeira. Use pouca
velocidade para colocar ou retirar parafusos.
4. Buracos de teste
Ao pretender fazer um buraco grande num material duro (por exemplo aço), recomendamos
que faça um buraco de teste primeiro antes de usar um bit de perfuração maior.
5. Furar azulejo
Regule o botão seletor de furadeira/impacto para o símbolo da broca para furar azulejo.
Quando tiver penetrado no azulejo, mude para a posição do símbolo do martelo.
6. Arrefecer o motor
Se a sua ferramenta elétrica ficar muito quente, regule a velocidade para o máximo e deixe
funcionar sem carga 2 -3 minutos para arrefecer o motor.

Manutenção
1. A sua ferramenta elétrica não requer lubrificação ou manutenção adicional. Não há
peças reparáveis pelo utilizador neste aparelho.
2. Nunca use água ou detergentes químicos para limpar a ferramenta elétrica. Use
apenas um pano seco.
3. Guarde a sua ferramenta sempre num local seco.
4. Mantenha as saídas de ventilação para o motor limpas.
5. Se perceber faíscas nas saídas de ventilação, mão se preocupe, pois é normal e
não danificará a ferramenta.
6. Se o seu cabo elétrico estiver danificado, este deverá ser substituído por outro em
uma assitência técnica autorizada.

Outros problemas
1. Se a sua furadeira não funcionar, verifique se há eletricidade nas tomadas.
2. Se a ferramenta não estiver funcionando convenientemente, verifique se os bits
utilizados estão afiados e substitua-os se estiverem desgastados. Verifique se a
furadeira está regulada na rotação para a frente para utilizações comuns.
3. Se não conseguir identificar o problema, dirija-se com a ferramenta à uma
Assistência Técnica Autorizada.

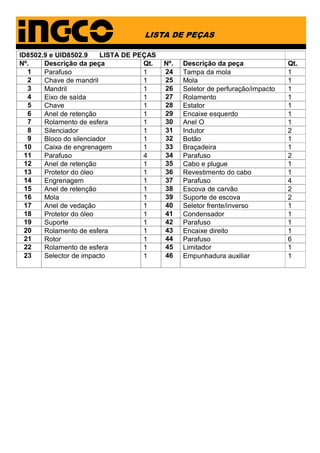

LISTA DE PEÇAS

ID8502.9 e UID8502.9 LISTA DE PEÇAS
Nº. Descrição da peça Qt. Nº. Descrição da peça Qt.
1 Parafuso 1 24 Tampa da mola 1
2 Chave de mandril 1 25 Mola 1
3 Mandril 1 26 Seletor de perfuração/impacto 1
4 Eixo de saída 1 27 Rolamento 1
5 Chave 1 28 Estator 1
6 Anel de retenção 1 29 Encaixe esquerdo 1
7 Rolamento de esfera 1 30 Anel O 1
8 Silenciador 1 31 Indutor 2
9 Bloco do silenciador 1 32 Botão 1
10 Caixa de engrenagem 1 33 Braçadeira 1
11 Parafuso 4 34 Parafuso 2
12 Anel de retenção 1 35 Cabo e plugue 1
13 Protetor do óleo 1 36 Revestimento do cabo 1
14 Engrenagem 1 37 Parafuso 4
15 Anel de retenção 1 38 Escova de carvão 2
16 Mola 1 39 Suporte de escova 2
17 Anel de vedação 1 40 Seletor frente/inverso 1
18 Protetor do óleo 1 41 Condensador 1
19 Suporte 1 42 Parafuso 1
20 Rolamento de esfera 1 43 Encaixe direito 1
21 Rotor 1 44 Parafuso 6
22 Rolamento de esfera 1 45 Limitador 1
23 Selector de impacto 1 46 Empunhadura auxiliar 1

Furadeira de Impacto

www.ingcotools.com.br

Furadeira de impacto 850w Ingco - Chimas

Mais conteúdo relacionado

Mais procurados (20)

Destaque (20)

Semelhante a Furadeira de impacto 850w Ingco - Chimas (20)

Mais de Chimas Indústria e Comércio (17)

Último (20)

Furadeira de impacto 850w Ingco - Chimas
