Ficha 9 PMA fundición de losa

13.9 FICHA.9 PLAN DE MANJO AMBIENTAL FUNDICIÓN DE LOSA
OBJETIVOS
Establecer las medidas necesarias para minimizar y prevenir los impactos
generados por la utilización y manipulación de concretos en los frentes de obras
durante las etapas de construcción y operación del puente del Proyecto
Circunvalar del Río de Barrancabermeja.
METAS
 Ejecución del 100 % de las medidas formuladas para evitar la afectación de la
calidad del agua.
 Ejecución del 100 % de las medidas formuladas para evitar la afectación de la
calidad del aire.
Realizar y mantener actualizados los inventarios de Fauna a través de
monitoreos, con el objetivo de conocer y conservar las especies biológicas
presentes.
 Restaurar las áreas utilizadas para las plantas de asfalto y concreto, igual o en
mejores condiciones a las encontradas inicialmente.
EVALUACIÓN AMBIENTAL
1. Etapa de construcción, operación y mantenimiento de la doble calzada y
puente.
ACTIVIDADES ELEMENTO IMPACTO AMBIENTAL
SIGNIFICANCIA
AMBIENTAL
DEL IMPACTO
Fundición de losa Agua
Alteración de la
escorrentía
superficial.
Severo
Fundición de losa Agua
Afectaciones de
aguas superficiales
por ARs
Industriales y
aguas de
infiltración.
Severo
Fundición de losa Fauna Afección a la fauna. Severo
ETAPA DE APLICACIÓN TIPO DE MEDIDA
Construcción X Prevención X
Operación y
mantenimiento
X
Mitigación X
Corrección
Compensación
ACTIVIDADES A REALIZAR

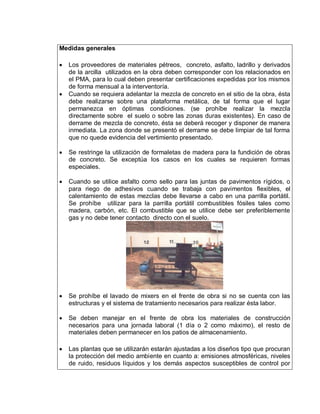

Medidas generales
 Los proveedores de materiales pétreos, concreto, asfalto, ladrillo y derivados
de la arcilla utilizados en la obra deben corresponder con los relacionados en
el PMA, para lo cual deben presentar certificaciones expedidas por los mismos
de forma mensual a la interventoría.
 Cuando se requiera adelantar la mezcla de concreto en el sitio de la obra, ésta
debe realizarse sobre una plataforma metálica, de tal forma que el lugar
permanezca en óptimas condiciones. (se prohíbe realizar la mezcla
directamente sobre el suelo o sobre las zonas duras existentes). En caso de
derrame de mezcla de concreto, ésta se deberá recoger y disponer de manera
inmediata. La zona donde se presentó el derrame se debe limpiar de tal forma
que no quede evidencia del vertimiento presentado.
 Se restringe la utilización de formaletas de madera para la fundición de obras
de concreto. Se exceptúa los casos en los cuales se requieren formas
especiales.
 Cuando se utilice asfalto como sello para las juntas de pavimentos rígidos, o
para riego de adhesivos cuando se trabaja con pavimentos flexibles, el
calentamiento de estas mezclas debe llevarse a cabo en una parrilla portátil.
Se prohíbe utilizar para la parrilla portátil combustibles fósiles tales como
madera, carbón, etc. El combustible que se utilice debe ser preferiblemente
gas y no debe tener contacto directo con el suelo.
 Se prohíbe el lavado de mixers en el frente de obra si no se cuenta con las
estructuras y el sistema de tratamiento necesarios para realizar ésta labor.
 Se deben manejar en el frente de obra los materiales de construcción
necesarios para una jornada laboral (1 día o 2 como máximo), el resto de
materiales deben permanecer en los patios de almacenamiento.
 Las plantas que se utilizarán estarán ajustadas a los diseños tipo que procuran
la protección del medio ambiente en cuanto a: emisiones atmosféricas, niveles
de ruido, residuos líquidos y los demás aspectos susceptibles de control por

parte de las autoridades ambientales. Así, las especificaciones técnicas de las
mismas podrán ajustarse bajo el cumplimiento de las medidas de cuidado del
medio ambiente, de ser necesario.
 Se realizará un registro fotográfico que permitirá, cuando finalice la etapa de
construcción, que tras el desmantelamiento el área utilizada por las plantas
quede en iguales o en mejores condiciones. Por otro lado, los trabajadores
contarán con los elementos de protección personal y de seguridad industrial
del caso en la etapa constructiva
Control de la calidad del agua y de las condiciones fisicoquímicas del suelo.
Se aplicarán las fichas de manejo ambiental PM Residuos Sólidos y peligroso, con
el fin de evitar una inadecuada disposición de los residuos líquidos y sólidos que
puedan afectar la calidad del agua y/o el cambio en las propiedades fisicoquímicas
del suelo. En las plantas de concreto las aguas de escorrentía, así como las aguas
del lavado de la planta y de los vehículos, se conducirán mediante canales
perimetrales hacia piscinas de sedimentación construidas en concreto, con
capacidad suficiente para retener las mezclas provenientes de dicho lavado.
Después de la decantación de las partículas de cemento, de grava y de arena, el
agua será conducida al sistema de recirculación de la planta para ser reutilizadas
en la elaboración del concreto (cumpliendo con el Artículo 500 – 07 del INVIAS
(Norma de calidad pavimento de concreto hidráulico), lavado de equipos,
humedecimiento de las áreas de almacenamiento de los agregados y de las vías
internas de la instalación. Cuando las piscinas colmen su capacidad, el material
acumulado deberá removerse y transportarse hacia la zona de disposición final de
materiales.
La mezcla de concreto se realizará sobre el área en tratamiento, cercana a las
obras y en ningún caso sobre cauces de ríos, quebradas o drenajes donde se
construyen viaductos, puentes u obras hidráulicas, así ellos se encuentren en
aguas bajas.
El almacenamiento de aditivos del concreto se realizará en tanques herméticos de
fibra de vidrio, los cuales estarán acompañados de diques de contención con el fin
de evitar posibles derrames. Los demás materiales que se almacenen
temporalmente se cubrirán totalmente, evitando el lavado de las lluvias y el
arrastre de material particulado.
El combustible necesario para la operación de la planta concretera se almacenará
en tanques herméticos, proveídos de diques de contención con capacidad del
almacenar por lo menos el 110 % del volumen total de combustible almacenado.
Este dique será impermeable, contará con un drenaje de fondo, regulado a través
de una válvula manual y que permanecerá normalmente cerrada, para la

evacuación del agua lluvia que se recolectará en la zona. Este drenaje conducirá a
una trampa de grasas. Así mismo, el tanque contará con protección de la radiación
solar directa y estará ubicado en un sitio sombreado y ventilado.
Las plantas de asfalto se instalarán siempre sobre una placa de concreto y estarán
rodeadas de cunetas perimetrales, para recoger y conducir los posibles derrames
de combustibles, asfalto y aceites hacia las trampas de grasas y posteriormente a
las piscinas de sedimentación. Lo que permitirá evitar la afectación de la calidad
del agua y el cambio en las propiedades fisicoquímicas del suelo. Los vertimientos
generados en los lavadores de gases se llevarán a piscinas de sedimentación
para retirar el causal sólido a los niveles exigidos por las autoridades ambientales
(> 80 % de remoción de sólidos).
En las plantas de asfalto, los tanques herméticos de combustibles y de asfalto
estarán empotrados sobre una placa de concreto rodeada de un muro perimetral
de unos 20 a 30 cm de altura, con el fin de contener posibles derrames
accidentales de estos materiales y poder recuperar estos productos evitando la
contaminación de suelos y aguas de escorrentía. Igualmente, esta área estará
rodeada de cunetas perimetrales con el fin recoger y conducir las aguas
contaminadas de combustibles y aceites, hacia las trampas de grasas y
posteriormente a la piscina de sedimentación.
Control de la calidad del aire
Perimetralmente el área de las plantas se aislará con malla Polisombra de 5 m de
altura o lonas plásticas, para reducir la dispersión de materiales. En las zonas de
almacenamiento los materiales que emitan partículas se cubrirán totalmente con
plástico y se humectarán de ser necesario; estos materiales se dispondrán en
capas horizontales
Manejo de Fauna
Se implementará para disminuir el riesgo de lesiones a los organismos que
puedan verse afectados por la intervención, e incluirá el ahuyentamiento mediante
ruido, humo, etc, captura, traslado, y atención médica de fauna, al inicio y durante
la construcción del Proyecto. La reubicación de los animales tiene como objetivo
proporcionar un lugar con las condiciones adecuadas y similares a las que tienen
actualmente en espacio, comida, refugio, descanso, entre otros.
Para evitar que los animales sean lastimados por las actividades constructivas, se
colocará señalización en las vías, protección a fuentes de alto voltaje.
MECANISMOS Y ESTRATEGIAS DE PARTICIPACIÓN
 Talleres, señalización y charlas puntuales a la comunidad, trabajadores,
usuarios de la vía y peatones.

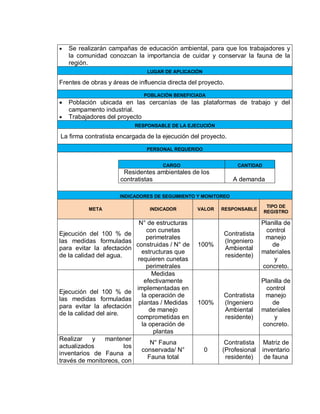

 Se realizarán campañas de educación ambiental, para que los trabajadores y
la comunidad conozcan la importancia de cuidar y conservar la fauna de la
región.
LUGAR DE APLICACIÓN
Frentes de obras y áreas de influencia directa del proyecto.
POBLACIÓN BENEFICIADA
 Población ubicada en las cercanías de las plataformas de trabajo y del
campamento industrial.
 Trabajadores del proyecto
RESPONSABLE DE LA EJECUCIÓN
La firma contratista encargada de la ejecución del proyecto.
PERSONAL REQUERIDO
CARGO CANTIDAD
Residentes ambientales de los
contratistas A demanda
INDICADORES DE SEGUIMIENTO Y MONITOREO
META INDICADOR VALOR RESPONSABLE
TIPO DE
REGISTRO
Ejecución del 100 % de
las medidas formuladas
para evitar la afectación
de la calidad del agua.
N° de estructuras
con cunetas
perimetrales
construidas / N° de
estructuras que
requieren cunetas
perimetrales
100%
Contratista
(Ingeniero
Ambiental
residente)
Planilla de
control
manejo
de
materiales
y
concreto.
Ejecución del 100 % de
las medidas formuladas
para evitar la afectación
de la calidad del aire.
Medidas
efectivamente
implementadas en
la operación de
plantas / Medidas
de manejo
comprometidas en
la operación de
plantas
100%
Contratista
(Ingeniero
Ambiental
residente)
Planilla de
control
manejo
de
materiales
y
concreto.
Realizar y mantener
actualizados los
inventarios de Fauna a
través de monitoreos, con
N° Fauna
conservada/ N°
Fauna total
0
Contratista
(Profesional
residente)
Matriz de
inventario
de fauna

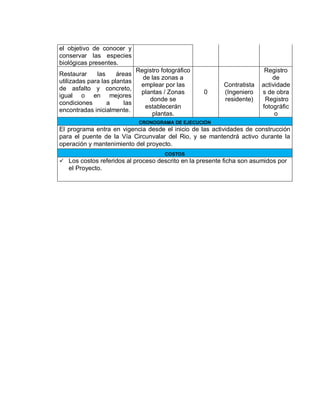

el objetivo de conocer y
conservar las especies
biológicas presentes.
Restaurar las áreas
utilizadas para las plantas
de asfalto y concreto,
igual o en mejores
condiciones a las
encontradas inicialmente.
Registro fotográfico
de las zonas a
emplear por las
plantas / Zonas
donde se
establecerán
plantas.
0
Contratista
(Ingeniero
residente)
Registro
de
actividade
s de obra
Registro
fotográfic
o
CRONOGRAMA DE EJECUCIÓN
El programa entra en vigencia desde el inicio de las actividades de construcción
para el puente de la Vía Circunvalar del Rio, y se mantendrá activo durante la
operación y mantenimiento del proyecto.
COSTOS
 Los costos referidos al proceso descrito en la presente ficha son asumidos por
el Proyecto.
