Este documento presenta el plan de seguimiento y monitoreo del recurso hídrico para un proyecto de circunvalar un río. El objetivo es verificar que las actividades del proyecto no alteren las propiedades del agua. Se detallan las metas de monitoreo de la calidad del agua en puntos de captación, vertimiento y otras corrientes. También incluye el seguimiento de aguas residuales domésticas e industriales generadas durante la construcción.
Ficha 3.-seguimiento y monitoreo del recurso hídrico

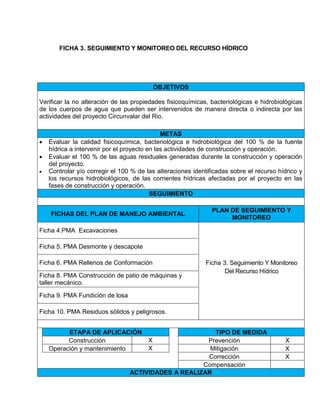

- 1. FICHA 3. SEGUIMIENTO Y MONITOREO DEL RECURSO HÍDRICO OBJETIVOS Verificar la no alteración de las propiedades fisicoquímicas, bacteriológicas e hidrobiológicas de los cuerpos de agua que pueden ser intervenidos de manera directa o indirecta por las actividades del proyecto Circunvalar del Rio. METAS Evaluar la calidad fisicoquímica, bacteriológica e hidrobiológica del 100 % de la fuente hídrica a intervenir por el proyecto en las actividades de construcción y operación. Evaluar el 100 % de las aguas residuales generadas durante la construcción y operación del proyecto. Controlar y/o corregir el 100 % de las alteraciones identificadas sobre el recurso hídrico y los recursos hidrobiológicos, de las corrientes hídricas afectadas por el proyecto en las fases de construcción y operación. SEGUIMIENTO FICHAS DEL PLAN DE MANEJO AMBIENTAL PLAN DE SEGUIMIENTO Y MONITOREO Ficha 4.PMA Excavaciones Ficha 3. Seguimiento Y Monitoreo Del Recurso Hídrico Ficha 5. PMA Desmonte y descapote Ficha 6. PMA Rellenos de Conformación Ficha 8. PMA Construcción de patio de máquinas y taller mecánico. Ficha 9. PMA Fundición de losa Ficha 10. PMA Residuos sólidos y peligrosos. ETAPA DE APLICACIÓN TIPO DE MEDIDA Construcción X Prevención X Operación y mantenimiento X Mitigación X Corrección X Compensación ACTIVIDADES A REALIZAR

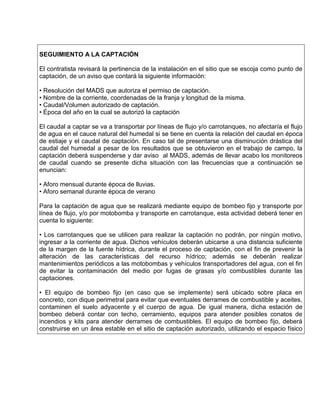

- 2. SEGUIMIENTO A LA CAPTACIÓN El contratista revisará la pertinencia de la instalación en el sitio que se escoja como punto de captación, de un aviso que contará la siguiente información: • Resolución del MADS que autoriza el permiso de captación. • Nombre de la corriente, coordenadas de la franja y longitud de la misma. • Caudal/Volumen autorizado de captación. • Época del año en la cual se autorizó la captación El caudal a captar se va a transportar por líneas de flujo y/o carrotanques, no afectaría el flujo de agua en el cauce natural del humedal si se tiene en cuenta la relación del caudal en época de estiaje y el caudal de captación. En caso tal de presentarse una disminución drástica del caudal del humedal a pesar de los resultados que se obtuvieron en el trabajo de campo, la captación deberá suspenderse y dar aviso al MADS, además de llevar acabo los monitoreos de caudal cuando se presente dicha situación con las frecuencias que a continuación se enuncian: • Aforo mensual durante época de lluvias. • Aforo semanal durante época de verano Para la captación de agua que se realizará mediante equipo de bombeo fijo y transporte por línea de flujo, y/o por motobomba y transporte en carrotanque, esta actividad deberá tener en cuenta lo siguiente: • Los carrotanques que se utilicen para realizar la captación no podrán, por ningún motivo, ingresar a la corriente de agua. Dichos vehículos deberán ubicarse a una distancia suficiente de la margen de la fuente hídrica, durante el proceso de captación, con el fin de prevenir la alteración de las características del recurso hídrico; además se deberán realizar mantenimientos periódicos a las motobombas y vehículos transportadores del agua, con el fin de evitar la contaminación del medio por fugas de grasas y/o combustibles durante las captaciones. • El equipo de bombeo fijo (en caso que se implemente) será ubicado sobre placa en concreto, con dique perimetral para evitar que eventuales derrames de combustible y aceites, contaminen el suelo adyacente y el cuerpo de agua. De igual manera, dicha estación de bombeo deberá contar con techo, cerramiento, equipos para atender posibles conatos de incendios y kits para atender derrames de combustibles. El equipo de bombeo fijo, deberá construirse en un área estable en el sitio de captación autorizado, utilizando el espacio físico
- 3. estrictamente necesario para instalar el sistema de bombeo y reduciendo al máximo la intervención la cobertura vegetal. El combustible empleado para alimentar las motobombas que se usan en la captación del agua, deberá estar almacenado y ubicado por fuera del nivel de creciente del río para evitar cualquier impacto ocasionado por derrame directo sobre el cuerpo de agua; en lo posible, a la zona donde se realizará la captación de agua, no deberá transportarse ni ingresarse combustible de ningún tipo, evitando con esto que exista el riesgo latente de ocurrencia del impacto al recurso hídrico. Como segunda alternativa para la adquisición del recurso hídrico se plantea la opción de comprar el recurso al acueducto del municipio, el cual tiene la disponibilidad y capacidad suficiente para suplir las necesidades del proyecto, sin generar una presión significativa sobre el sistema. Para el desarrollo de esta actividad se transportará el agua por medio de carrotanques. Se deberá tener constancia de la compra del recurso hídrico, período facturado, volúmenes comprados y utilizados, y los mecanismos de entrega empleados. En el sitio de captación autorizado, se realizará un monitoreo, 100m aguas arriba y 100m aguas abajo durante cada etapa del proyecto que involucre el uso del recurso hídrico (obras civiles, perforación, pruebas de producción y desmantelamiento). Los análisis fisicoquímicos a realizar en el punto de captación son: pH, temperatura, conductividad, grasas y aceites, turbiedad y alcalinidad, bentos, perifiton y peces. SEGUIMIENTO AL VERTIMIENTO DIRECTO Al igual que para la captación, se evaluará la pertinencia en la instalación de un aviso que deberá estar en el sitio de vertimiento, que cuente con la siguiente información: • Resolución del MADS que autoriza el permiso de vertimiento. • Nombre de la corriente, coordenadas de la franja de vertimiento y longitud de la misma. • Caudal/Volumen autorizado de vertimiento. • Época del año en la cual se autorizó el vertimiento En el sitio autorizado para vertimiento, los monitoreos se realizarán mensualmente durante la generación de vertimientos en la zona de mezcla (50m aguas abajo del vertimiento), en un punto de seguridad 1Km aguas abajo de del vertimiento, y otro 100m aguas arriba. Adicionalmente, el punto de vertimiento final deberá escogerse con base al modelamiento efectuado, o en su defecto, en aquella zona dentro de la franja que se cuente con una zona de mezcla menor a la determinada en la corrida inicial del modelo, para lo cual el modelo deberá ser alimentado con nuevos datos de monitoreos que se realicen durante el desarrollo del proyecto, tal y como se explica en el contenido de esta ficha. Los vertimientos que se realicen sobre el cuerpo hídrico, en ningún momento se harán sobre

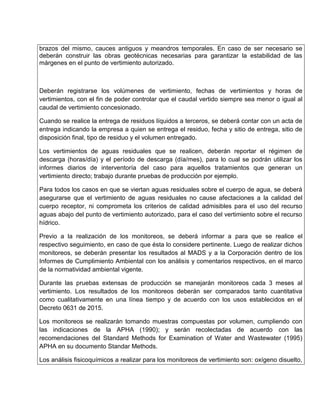

- 4. brazos del mismo, cauces antiguos y meandros temporales. En caso de ser necesario se deberán construir las obras geotécnicas necesarias para garantizar la estabilidad de las márgenes en el punto de vertimiento autorizado. Deberán registrarse los volúmenes de vertimiento, fechas de vertimientos y horas de vertimientos, con el fin de poder controlar que el caudal vertido siempre sea menor o igual al caudal de vertimiento concesionado. Cuando se realice la entrega de residuos líquidos a terceros, se deberá contar con un acta de entrega indicando la empresa a quien se entrega el residuo, fecha y sitio de entrega, sitio de disposición final, tipo de residuo y el volumen entregado. Los vertimientos de aguas residuales que se realicen, deberán reportar el régimen de descarga (horas/día) y el período de descarga (día/mes), para lo cual se podrán utilizar los informes diarios de interventoría del caso para aquellos tratamientos que generan un vertimiento directo; trabajo durante pruebas de producción por ejemplo. Para todos los casos en que se viertan aguas residuales sobre el cuerpo de agua, se deberá asegurarse que el vertimiento de aguas residuales no cause afectaciones a la calidad del cuerpo receptor, ni comprometa los criterios de calidad admisibles para el uso del recurso aguas abajo del punto de vertimiento autorizado, para el caso del vertimiento sobre el recurso hídrico. Previo a la realización de los monitoreos, se deberá informar a para que se realice el respectivo seguimiento, en caso de que ésta lo considere pertinente. Luego de realizar dichos monitoreos, se deberán presentar los resultados al MADS y a la Corporación dentro de los Informes de Cumplimiento Ambiental con los análisis y comentarios respectivos, en el marco de la normatividad ambiental vigente. Durante las pruebas extensas de producción se manejarán monitoreos cada 3 meses al vertimiento. Los resultados de los monitoreos deberán ser comparados tanto cuantitativa como cualitativamente en una línea tiempo y de acuerdo con los usos establecidos en el Decreto 0631 de 2015. Los monitoreos se realizarán tomando muestras compuestas por volumen, cumpliendo con las indicaciones de la APHA (1990); y serán recolectadas de acuerdo con las recomendaciones del Standard Methods for Examination of Water and Wastewater (1995) APHA en su documento Standar Methods. Los análisis fisicoquímicos a realizar para los monitoreos de vertimiento son: oxígeno disuelto,

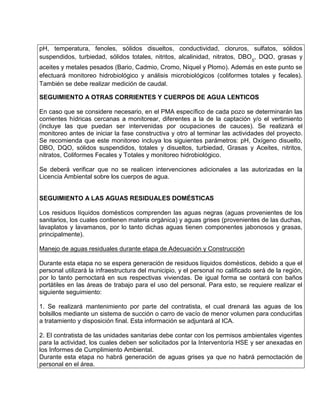

- 5. pH, temperatura, fenoles, sólidos disueltos, conductividad, cloruros, sulfatos, sólidos suspendidos, turbiedad, sólidos totales, nitritos, alcalinidad, nitratos, DBO5 , DQO, grasas y aceites y metales pesados (Bario, Cadmio, Cromo, Níquel y Plomo). Además en este punto se efectuará monitoreo hidrobiológico y análisis microbiológicos (coliformes totales y fecales). También se debe realizar medición de caudal. SEGUIMIENTO A OTRAS CORRIENTES Y CUERPOS DE AGUA LENTICOS En caso que se considere necesario, en el PMA específico de cada pozo se determinarán las corrientes hídricas cercanas a monitorear, diferentes a la de la captación y/o el vertimiento (incluye las que puedan ser intervenidas por ocupaciones de cauces). Se realizará el monitoreo antes de iniciar la fase constructiva y otro al terminar las actividades del proyecto. Se recomienda que este monitoreo incluya los siguientes parámetros: pH, Oxígeno disuelto, DBO, DQO, sólidos suspendidos, totales y disueltos, turbiedad, Grasas y Aceites, nitritos, nitratos, Coliformes Fecales y Totales y monitoreo hidrobiológico. Se deberá verificar que no se realicen intervenciones adicionales a las autorizadas en la Licencia Ambiental sobre los cuerpos de agua. SEGUIMIENTO A LAS AGUAS RESIDUALES DOMÉSTICAS Los residuos líquidos domésticos comprenden las aguas negras (aguas provenientes de los sanitarios, los cuales contienen materia orgánica) y aguas grises (provenientes de las duchas, lavaplatos y lavamanos, por lo tanto dichas aguas tienen componentes jabonosos y grasas, principalmente). Manejo de aguas residuales durante etapa de Adecuación y Construcción Durante esta etapa no se espera generación de residuos líquidos domésticos, debido a que el personal utilizará la infraestructura del municipio, y el personal no calificado será de la región, por lo tanto pernoctará en sus respectivas viviendas. De igual forma se contará con baños portátiles en las áreas de trabajo para el uso del personal. Para esto, se requiere realizar el siguiente seguimiento: 1. Se realizará mantenimiento por parte del contratista, el cual drenará las aguas de los bolsillos mediante un sistema de succión o carro de vacío de menor volumen para conducirlas a tratamiento y disposición final. Esta información se adjuntará al ICA. 2. El contratista de las unidades sanitarias debe contar con los permisos ambientales vigentes para la actividad, los cuales deben ser solicitados por la Interventoría HSE y ser anexadas en los Informes de Cumplimiento Ambiental. Durante esta etapa no habrá generación de aguas grises ya que no habrá pernoctación de personal en el área.

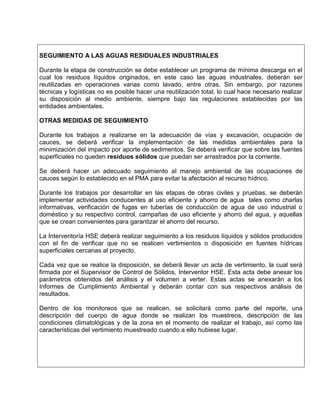

- 6. SEGUIMIENTO A LAS AGUAS RESIDUALES INDUSTRIALES Durante la etapa de construcción se debe establecer un programa de mínima descarga en el cual los residuos líquidos originados, en este caso las aguas industriales, deberán ser reutilizadas en operaciones varias como lavado, entre otras. Sin embargo, por razones técnicas y logísticas no es posible hacer una reutilización total, lo cual hace necesario realizar su disposición al medio ambiente, siempre bajo las regulaciones establecidas por las entidades ambientales. OTRAS MEDIDAS DE SEGUIMIENTO Durante los trabajos a realizarse en la adecuación de vías y excavación, ocupación de cauces, se deberá verificar la implementación de las medidas ambientales para la minimización del impacto por aporte de sedimentos. Se deberá verificar que sobre las fuentes superficiales no queden residuos sólidos que puedan ser arrastrados por la corriente. Se deberá hacer un adecuado seguimiento al manejo ambiental de las ocupaciones de cauces según lo establecido en el PMA para evitar la afectación al recurso hídrico. Durante los trabajos por desarrollar en las etapas de obras civiles y pruebas, se deberán implementar actividades conducentes al uso eficiente y ahorro de agua tales como charlas informativas, verificación de fugas en tuberías de conducción de agua de uso industrial o doméstico y su respectivo control, campañas de uso eficiente y ahorro del agua, y aquellas que se crean convenientes para garantizar el ahorro del recurso. La Interventoría HSE deberá realizar seguimiento a los residuos líquidos y sólidos producidos con el fin de verificar que no se realicen vertimientos o disposición en fuentes hídricas superficiales cercanas al proyecto. Cada vez que se realice la disposición, se deberá llevar un acta de vertimiento, la cual será firmada por el Supervisor de Control de Sólidos, Interventor HSE. Esta acta debe anexar los parámetros obtenidos del análisis y el volumen a verter. Estas actas se anexarán a los Informes de Cumplimiento Ambiental y deberán contar con sus respectivos análisis de resultados. Dentro de los monitoreos que se realicen, se solicitará como parte del reporte, una descripción del cuerpo de agua donde se realizan los muestreos, descripción de las condiciones climatológicas y de la zona en el momento de realizar el trabajo, así como las características del vertimiento muestreado cuando a ello hubiese lugar.

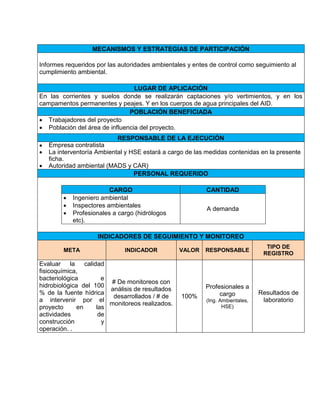

- 7. MECANISMOS Y ESTRATEGIAS DE PARTICIPACIÓN Informes requeridos por las autoridades ambientales y entes de control como seguimiento al cumplimiento ambiental. LUGAR DE APLICACIÓN En las corrientes y suelos donde se realizarán captaciones y/o vertimientos, y en los campamentos permanentes y peajes. Y en los cuerpos de agua principales del AID. POBLACIÓN BENEFICIADA Trabajadores del proyecto Población del área de influencia del proyecto. RESPONSABLE DE LA EJECUCIÓN Empresa contratista La interventoría Ambiental y HSE estará a cargo de las medidas contenidas en la presente ficha. Autoridad ambiental (MADS y CAR) PERSONAL REQUERIDO CARGO CANTIDAD Ingeniero ambiental Inspectores ambientales Profesionales a cargo (hidrólogos etc). A demanda INDICADORES DE SEGUIMIENTO Y MONITOREO META INDICADOR VALOR RESPONSABLE TIPO DE REGISTRO Evaluar la calidad fisicoquímica, bacteriológica e hidrobiológica del 100 % de la fuente hídrica a intervenir por el proyecto en las actividades de construcción y operación. . # De monitoreos con análisis de resultados desarrollados / # de monitoreos realizados. 100% Profesionales a cargo (Ing. Ambientales, HSE) Resultados de laboratorio

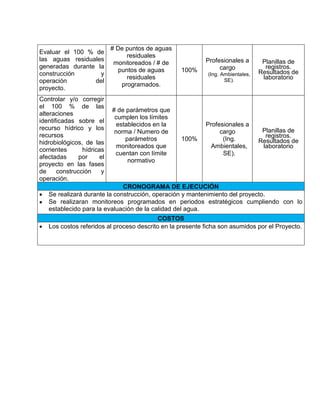

- 8. Evaluar el 100 % de las aguas residuales generadas durante la construcción y operación del proyecto. # De puntos de aguas residuales monitoreados / # de puntos de aguas residuales programados. 100% Profesionales a cargo (Ing. Ambientales, SE). Planillas de registros. Resultados de laboratorio Controlar y/o corregir el 100 % de las alteraciones identificadas sobre el recurso hídrico y los recursos hidrobiológicos, de las corrientes hídricas afectadas por el proyecto en las fases de construcción y operación. # de parámetros que cumplen los límites establecidos en la norma / Numero de parámetros monitoreados que cuentan con límite normativo 100% Profesionales a cargo (Ing. Ambientales, SE). Planillas de registros. Resultados de laboratorio CRONOGRAMA DE EJECUCIÓN Se realizará durante la construcción, operación y mantenimiento del proyecto. Se realizaran monitoreos programados en periodos estratégicos cumpliendo con lo establecido para la evaluación de la calidad del agua. COSTOS Los costos referidos al proceso descrito en la presente ficha son asumidos por el Proyecto.
