La electricidad

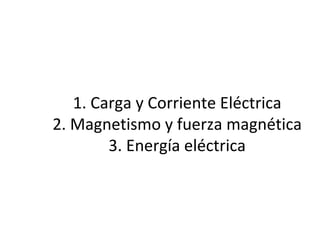

1. Carga y Corriente Eléctrica 2. Magnetismo y fuerza magnética 3. Energía eléctrica

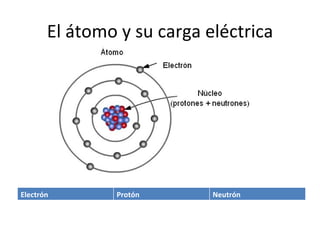

El átomo y su carga eléctrica Electrón Protón  Neutrón
Ley de Coulomb Particula Símbolo Carga Valor de la carga Protón  (+) + 1,602 176 487(40) × 10 -19  culombios Electrón (-) - -1,602 176 487(40) × 10 -19  culombios Neutrón (0) 0 0

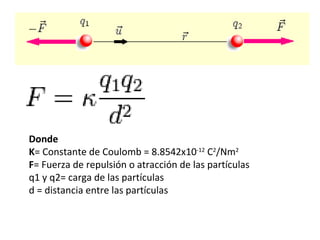

Donde K = Constante de Coulomb = 8.8542x10 -12  C 2 /Nm 2 F = Fuerza de repulsión o atracción de las partículas q1 y q2= carga de las partículas d = distancia entre las partículas

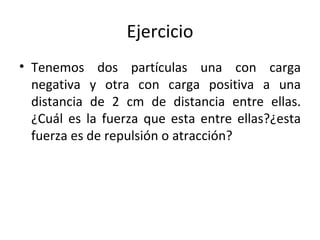

Ejercicio Tenemos dos partículas una con carga negativa y otra con carga positiva a una distancia de 2 cm de distancia entre ellas. ¿Cuál es la fuerza que esta entre ellas?¿esta fuerza es de repulsión o atracción?
Voltaje Mayor Voltaje Menor Voltaje

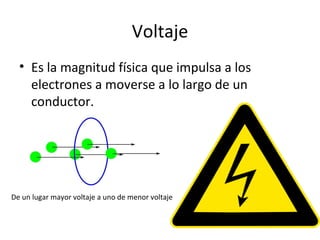

Voltaje Es la magnitud física que impulsa a los electrones a moverse a lo largo de un conductor. De un lugar mayor voltaje a uno de menor voltaje

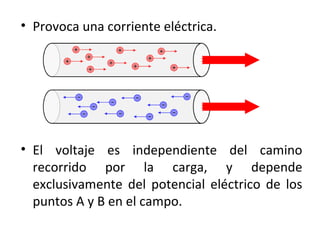

Provoca una corriente eléctrica. El voltaje es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo.

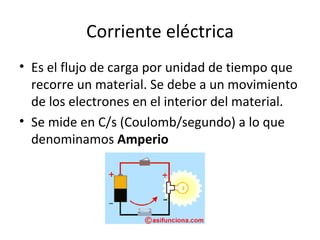

Corriente eléctrica Es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. Se mide en C/s (Coulomb/segundo) a lo que denominamos  Amperio

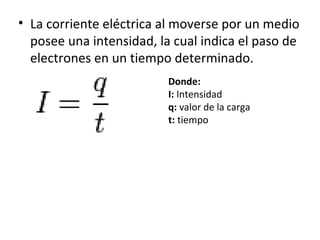

La corriente eléctrica al moverse por un medio posee una intensidad, la cual indica el paso de electrones en un tiempo determinado. Donde: I:  Intensidad q:  valor de la carga t:  tiempo

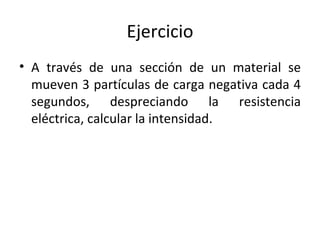

Ejercicio A través de una sección de un material se mueven 3 partículas de carga negativa cada 4 segundos, despreciando la resistencia eléctrica, calcular la intensidad.

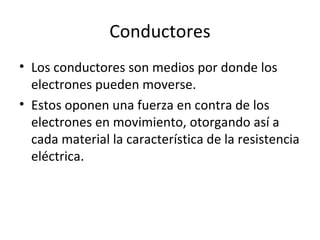

Conductores Los conductores son medios por donde los electrones pueden moverse. Estos oponen una fuerza en contra de los electrones en movimiento, otorgando así a cada material la característica de la resistencia eléctrica.

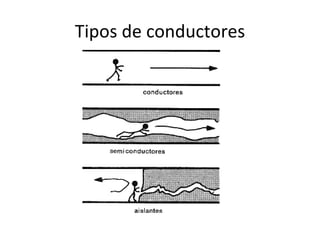

Tipos de conductores

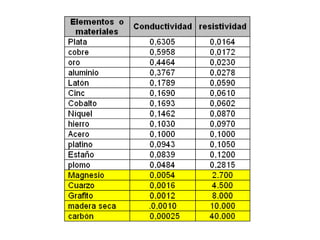

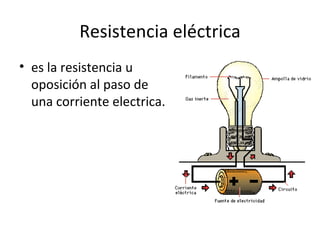

Resistencia eléctrica es la resistencia u oposición al paso de una corriente electrica.

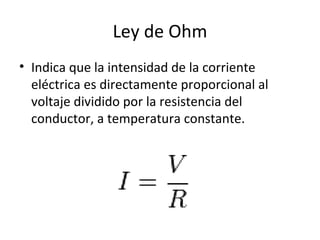

Ley de Ohm Indica que la intensidad de la corriente eléctrica es directamente proporcional al voltaje dividido por la resistencia del conductor, a temperatura constante.

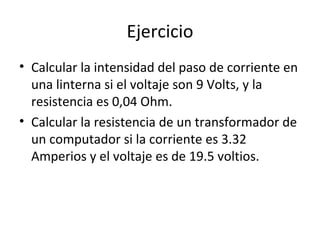

Ejercicio Calcular la intensidad del paso de corriente en una linterna si el voltaje son 9 Volts, y la resistencia es 0,04 Ohm. Calcular la resistencia de un transformador de un computador si la corriente es 3.32 Amperios y el voltaje es de 19.5 voltios.

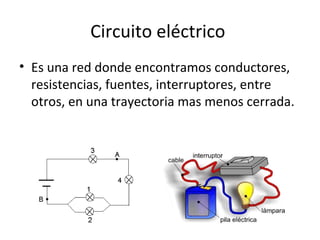

Circuito eléctrico  Es una red donde encontramos conductores, resistencias, fuentes, interruptores, entre otros, en una trayectoria mas menos cerrada.

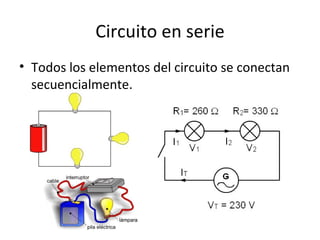

Circuito en serie Todos los elementos del circuito se conectan secuencialmente.

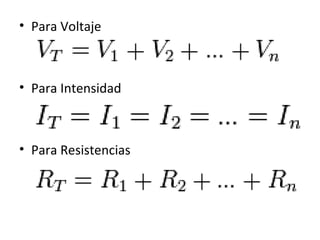

Para Voltaje Para Intensidad Para Resistencias

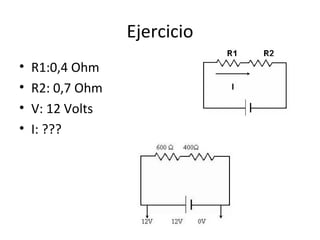

Ejercicio R1:0,4 Ohm R2: 0,7 Ohm V: 12 Volts I: ???

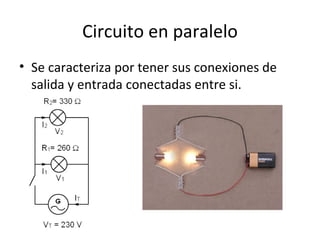

Circuito en paralelo Se caracteriza por tener sus conexiones de salida y entrada conectadas entre si.

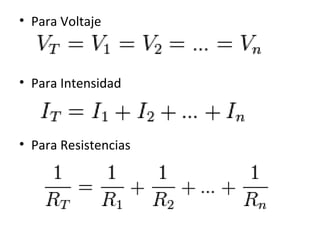

Para Voltaje Para Intensidad Para Resistencias

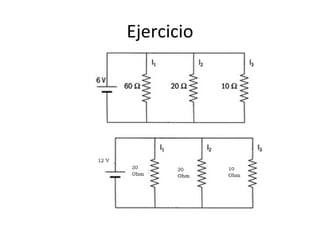

Ejercicio
