El documento describe la arquitectura gótica en Europa, incluyendo sus características principales como la catedral como edificio paradigmático, el uso de bóvedas de crucería que permitieron elevar las alturas, y el énfasis en la luz a través de grandes ventanales con vidrieras. También se menciona el desarrollo de la arquitectura civil con edificios como ayuntamientos, lonjas y palacios.
Arquitectura gótica
- 1. El arte gótico ARQUITECTURA

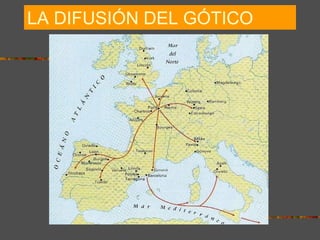

- 2. LA DIFUSIÓN DEL GÓTICO

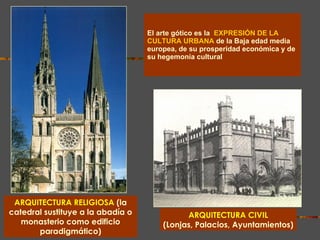

- 3. El arte gótico es la EXPRESIÓN DE LA CULTURA URBANA de la Baja edad media europea, de su prosperidad económica y de su hegemonía cultural ARQUITECTURA RELIGIOSA (la catedral sustituye a la abadía o monasterio como edificio paradigmático) ARQUITECTURA CIVIL (Lonjas, Palacios, Ayuntamientos)
- 4. LAS PRINCIPALES CATEDRALES GÓTICAS DE EUROPA

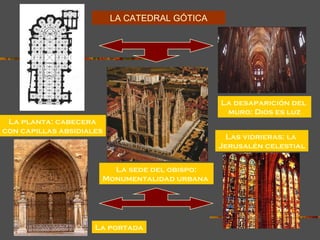

- 5. LA CATEDRAL GÓTICA La sede del obispo: Monumentalidad urbana La desaparición del muro: Dios es luz Las vidrieras: la Jerusalén celestial La portada La planta: cabecera con capillas absidiales

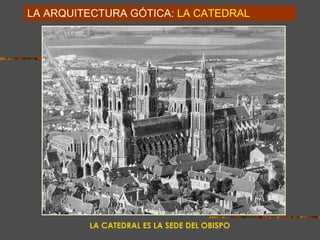

- 6. LA ARQUITECTURA GÓTICA: LA CATEDRAL . LA CATEDRAL ES LA SEDE DEL OBISPO

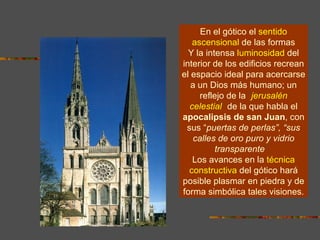

- 7. En el gótico el sentido ascensional de las formas Y la intensa luminosidad del interior de los edificios recrean el espacio ideal para acercarse a un Dios más humano; un reflejo de la “ jerusalén celestial ” de la que habla el apocalipsis de san Juan , con sus “ puertas de perlas”, “sus calles de oro puro y vidrio transparente ”. Los avances en la técnica constructiva del gótico hará posible plasmar en piedra y de forma simbólica tales visiones.
- 8. Los elementos constructivos: predominio de los arcos apuntados arcos góticos apuntados arco conopial arco carpanel arco rebajado

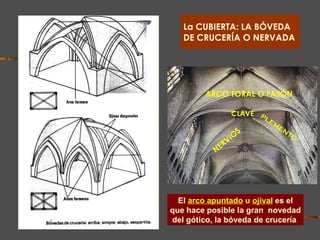

- 9. La CUBIERTA: LA BÓVEDA DE CRUCERÍA O NERVADA CLAVE NERVIOS ARCO TORAL O FAJÓN El arco apuntado u ojival es el que hace posible la gran novedad del gótico, la bóveda de crucería . PLEMENTO

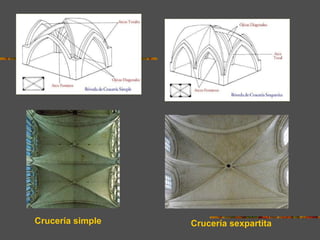

- 10. Crucería sexpartita Crucería simple

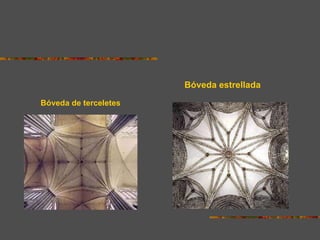

- 11. Bóveda de terceletes Bóveda estrellada

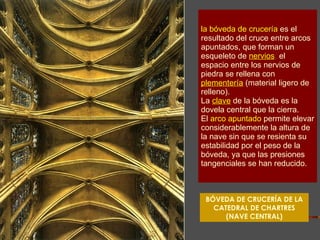

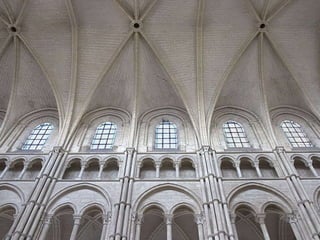

- 12. la bóveda de crucería es el resultado del cruce entre arcos apuntados, que forman un esqueleto de nervios ; el espacio entre los nervios de piedra se rellena con plementería (material ligero de relleno). La clave de la bóveda es la dovela central que la cierra. El arco apuntado permite elevar considerablemente la altura de la nave sin que se resienta su estabilidad por el peso de la bóveda, ya que las presiones tangenciales se han reducido. BÓVEDA DE CRUCERÍA DE LA CATEDRAL DE CHARTRES (NAVE CENTRAL)

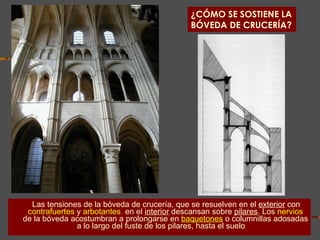

- 14. ¿CÓMO SE SOSTIENE LA BÓVEDA DE CRUCERÍA? Las tensiones de la bóveda de crucería, que se resuelven en el exterior con contrafuertes y arbotantes , en el interior descansan sobre pilares . Los nervios de la bóveda acostumbran a prolongarse en baquetones o columnillas adosadas a lo largo del fuste de los pilares, hasta el suelo .

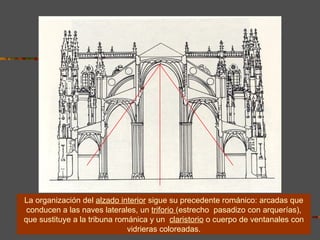

- 15. La organización del alzado interior sigue su precedente románico: arcadas que conducen a las naves laterales, un triforio (estrecho pasadizo con arquerías), que sustituye a la tribuna románica y un claristorio o cuerpo de ventanales con vidrieras coloreadas.

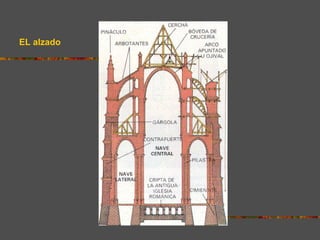

- 16. EL alzado

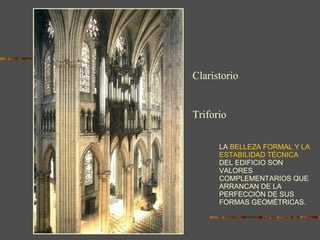

- 18. LA BELLEZA FORMAL Y LA ESTABILIDAD TÉCNICA DEL EDIFICIO SON VALORES COMPLEMENTARIOS QUE ARRANCAN DE LA PERFECCIÓN DE SUS FORMAS GEOMÉTRICAS. Claristorio Triforio

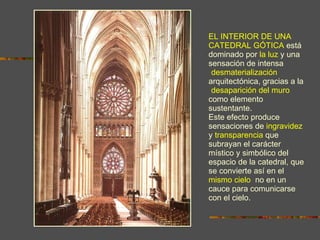

- 19. EL INTERIOR DE UNA CATEDRAL GÓTICA e stá dominado por la luz y una sensación de intensa “ desmaterialización ” arquitectónica, gracias a la “ desaparición del muro ” como elemento sustentante. Este efecto produce sensaciones de ingravidez y transparencia que subrayan el carácter místico y simbólico del espacio de la catedral, que se convierte así en el mismo cielo , no en un cauce para comunicarse con el cielo.

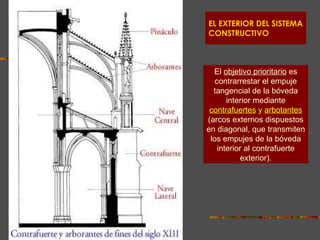

- 20. EL EXTERIOR DEL SISTEMA CONSTRUCTIVO El objetivo prioritario es contrarrestar el empuje tangencial de la bóveda interior mediante contrafuertes y arbotantes (arcos externos dispuestos en diagonal, que transmiten los empujes de la bóveda interior al contrafuerte exterior).

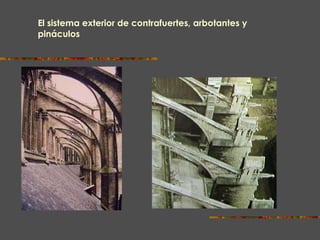

- 21. El sistema exterior de contrafuertes, arbotantes y pináculos
- 22. La fachada de la catedral Catedral de Chartres Catedral de París Suele estar flanqueada por dos torres rematadas en chapiteles , agujas o rectas.

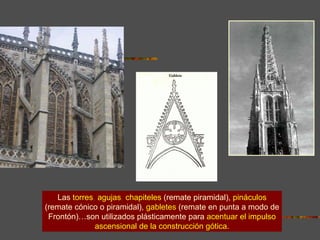

- 23. CONTRAFUERTES DE LA CATEDRAL DE CHARTRES Las torres , agujas , chapiteles (remate piramidal), pináculos (remate cónico o piramidal), gabletes (remate en punta a modo de Frontón)…son utilizados plásticamente para acentuar el impulso ascensional de la construcción gótica.

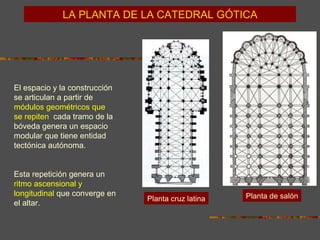

- 24. LA PLANTA DE LA CATEDRAL GÓTICA Planta cruz latina Planta de salón El espacio y la construcción se articulan a partir de módulos geométricos que se repiten ; cada tramo de la bóveda genera un espacio modular que tiene entidad tectónica autónoma. Esta repetición genera un ritmo ascensional y longitudinal que converge en el altar.

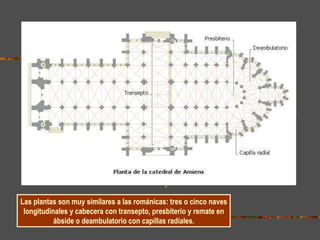

- 25. CABECERA PÓRTICOS Las plantas son muy similares a las románicas: tres o cinco naves longitudinales y cabecera con transepto, presbiterio y remate en ábside o deambulatorio con capillas radiales.

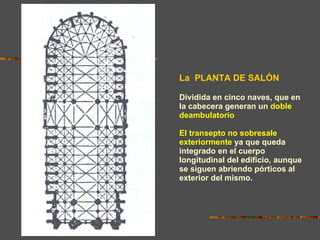

- 26. La PLANTA DE SALÓN Dividida en cinco naves, que en la cabecera generan un doble deambulatorio . El transepto no sobresale exteriormente ya que queda integrado en el cuerpo longitudinal del edificio, aunque se siguen abriendo pórticos al exterior del mismo.

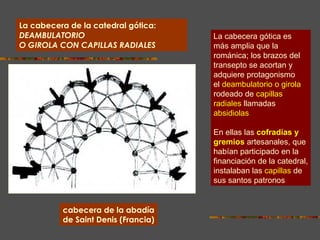

- 27. La cabecera de la catedral gótica: DEAMBULATORIO O GIROLA CON CAPILLAS RADIALES cabecera de la abadía de Saint Denis (Francia) La cabecera gótica es más amplia que la románica; los brazos del transepto se acortan y adquiere protagonismo el deambulatorio o girola rodeado de capillas radiales llamadas absidiolas . En ellas las cofradías y gremios artesanales, que habían participado en la financiación de la catedral, instalaban las capillas de sus santos patronos .

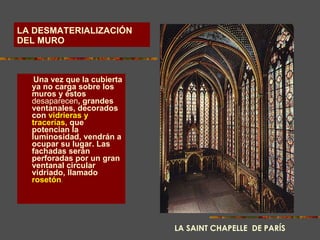

- 28. LA DESMATERIALIZACIÓN DEL MURO Una vez que la cubierta ya no carga sobre los muros y éstos desaparecen , grandes ventanales, decorados con vidrieras y tracerías, que potencian la luminosidad, vendrán a ocupar su lugar. Las fachadas serán perforadas por un gran ventanal circular vidriado, llamado rosetón . LA SAINT CHAPELLE DE PARÍS

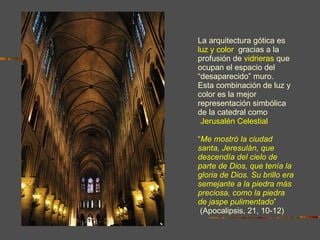

- 29. La arquitectura gótica es luz y color , gracias a la profusión de vidrieras que ocupan el espacio del “desaparecido” muro. Esta combinación de luz y color es la mejor representación simbólica de la catedral como “ Jerusalén Celestial ”. “ Me mostró la ciudad santa, Jeresulán, que descendía del cielo de parte de Dios, que tenía la gloria de Dios. Su brillo era semejante a la piedra más preciosa, como la piedra de jaspe pulimentado ” (Apocalipsis, 21, 10-12)

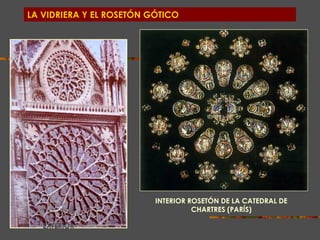

- 30. LA VIDRIERA Y EL ROSETÓN GÓTICO INTERIOR ROSETÓN DE LA CATEDRAL DE CHARTRES (PARÍS) EXTERIOR
- 31. LA VIDRIERA

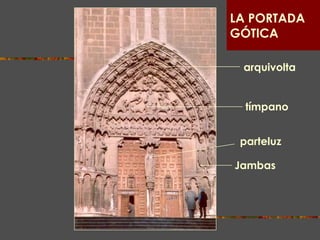

- 32. LA PORTADA GÓTICA arquivolta s tímpano parteluz Jambas

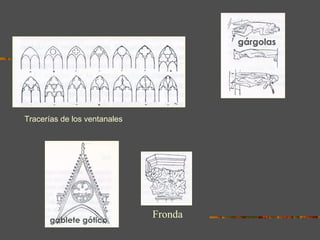

- 33. tracerías góticas gablete gótico gárgolas Tracerías de los ventanales Fronda

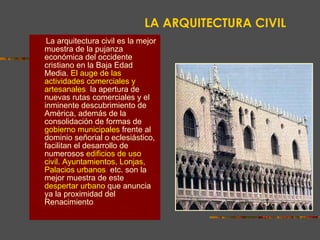

- 34. LA ARQUITECTURA CIVIL La arquitectura civil es la mejor muestra de la pujanza económica del occidente cristiano en la Baja Edad Media. El auge de las actividades comerciales y artesanales , la apertura de nuevas rutas comerciales y el inminente descubrimiento de América, además de la consolidación de formas de gobierno municipales frente al dominio señorial o eclesiástico, facilitan el desarrollo de numerosos edificios de uso civil. Ayuntamientos, Lonjas, Palacios urbanos , etc. son la mejor muestra de este despertar urbano que anuncia ya la proximidad del Renacimiento .

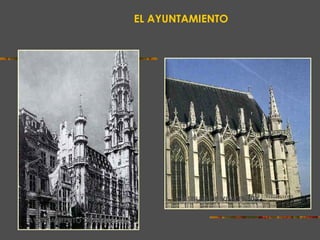

- 35. LA ARQUITECTURA CIVIL: EL AYUNTAMIENTO AYUNTAMIENTO DE BRUSELAS CASTILLO DE VINCENNES

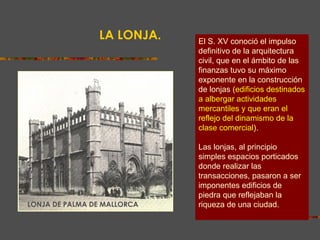

- 36. LA LONJA. El S. XV conoció el impulso definitivo de la arquitectura civil, que en el ámbito de las finanzas tuvo su máximo exponente en la construcción de lonjas ( edificios destinados a albergar actividades mercantiles y que eran el reflejo del dinamismo de la clase comercial ). Las lonjas, al principio simples espacios porticados donde realizar las transacciones, pasaron a ser imponentes edificios de piedra que reflejaban la riqueza de una ciudad. LONJA DE PALMA DE MALLORCA

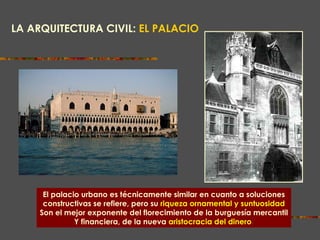

- 37. LA ARQUITECTURA CIVIL: EL PALACIO PALACIO DUCAL DE VENECIA El palacio urbano es técnicamente similar en cuanto a soluciones constructivas se refiere, pero su riqueza ornamental y suntuosidad Son el mejor exponente del florecimiento de la burguesía mercantil Y financiera, de la nueva aristocracia del dinero .

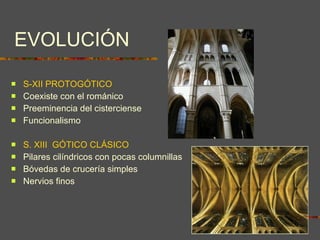

- 38. EVOLUCIÓN S-XII PROTOGÓTICO Coexiste con el románico Preeminencia del cisterciense Funcionalismo S. XIII GÓTICO CLÁSICO Pilares cilíndricos con pocas columnillas Bóvedas de crucería simples Nervios finos

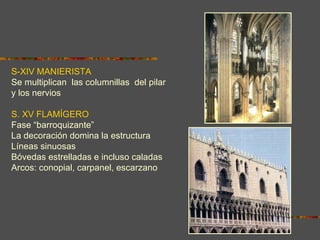

- 39. S-XIV MANIERISTA Se multiplican las columnillas del pilar y los nervios S. XV FLAMÍGERO Fase “barroquizante” La decoración domina la estructura Líneas sinuosas Bóvedas estrelladas e incluso caladas Arcos: conopial, carpanel, escarzano
