Planta y alzado de la catedral de santiago
- 1. CATEDRAL DE SANTIAGO DE COMPOSTELA Comentario de Láminas

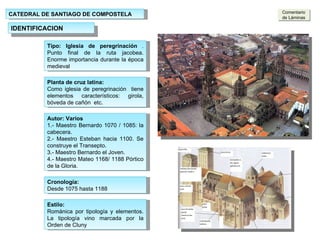

- 2. CATEDRAL DE SANTIAGO DE COMPOSTELA IDENTIFICACION Tipo: Iglesia de peregrinación . Punto final de la ruta jacobea. Enorme importancia durante la época medieval Puerta de Platerías Fachada Sur Planta de cruz latina: Como iglesia de peregrinación tiene elementos característicos: girola, bóveda de cañón etc. Autor: Varios 1.- Maestro Bernardo 1070 / 1085: la cabecera. 2.- Maestro Esteban hacia 1100. Se construye el Transepto. 3.- Maestro Bernardo el Joven. 4.- Maestro Mateo 1168/ 1188 Pórtico de la Gloria. Estilo: Románica por tipología y elementos. La tipología vino marcada por la Orden de Cluny Cronología: Desde 1075 hasta 1188 Comentario de Láminas

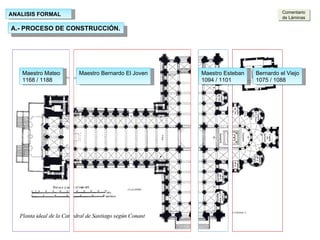

- 3. ANALISIS FORMAL A.- PROCESO DE CONSTRUCCIÓN. Bernardo el Viejo 1075 / 1088 Maestro Bernardo El Joven Maestro Mateo 1168 / 1188 Maestro Esteban 1094 / 1101 Comentario de Láminas

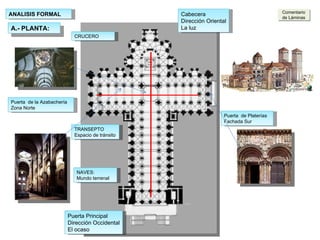

- 4. ANALISIS FORMAL A.- PLANTA: Cabecera Dirección Oriental La luz Puerta Principal Dirección Occidental El ocaso Puerta de la Azabachería Zona Norte Puerta de Platerías Fachada Sur TRANSEPTO Espacio de tránsito CRUCERO NAVES: Mundo terrenal Comentario de Láminas

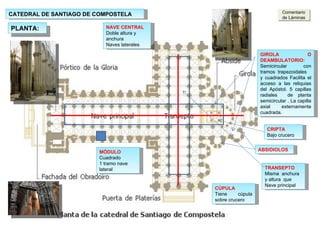

- 5. CATEDRAL DE SANTIAGO DE COMPOSTELA PLANTA: NAVE CENTRAL Doble altura y anchura Naves laterales TRANSEPTO Misma anchura y altura que Nave principal MÓDULO Cuadrado 1 tramo nave lateral CRIPTA Bajo crucero ABSIDIOLOS GIROLA O DEAMBULATORIO: Semicircular con tramos trapezoidales y cuadrados Facilita el acceso a las reliquias del Apóstol. 5 capillas radiales de planta semicircular . La capilla axial externamente cuadrada. CÚPULA Tiene cúpula sobre crucero Comentario de Láminas

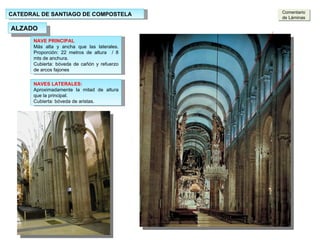

- 6. CATEDRAL DE SANTIAGO DE COMPOSTELA ALZADO NAVE PRINCIPAL Más alta y ancha que las laterales. Proporción: 22 metros de altura / 8 mts de anchura. Cubierta: bóveda de cañón y refuerzo de arcos fajones NAVES LATERALES: Aproximadamente la mitad de altura que la principal. Cubierta: bóveda de aristas. Comentario de Láminas

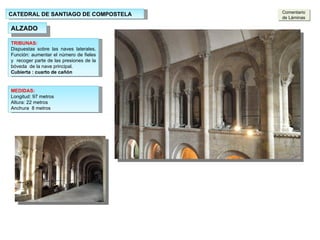

- 7. CATEDRAL DE SANTIAGO DE COMPOSTELA ALZADO MEDIDAS: Longitud: 97 metros Altura: 22 metros Anchura 8 metros TRIBUNAS: Dispuestas sobre las naves laterales. Función: aumentar el número de fieles y recoger parte de las presiones de la bóveda de la nave principal. Cubierta : cuarto de cañón Comentario de Láminas

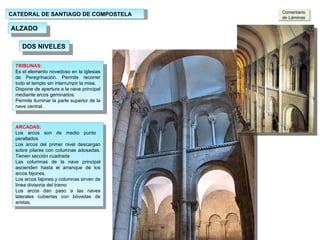

- 8. CATEDRAL DE SANTIAGO DE COMPOSTELA ALZADO ARCADAS: Los arcos son de medio punto peraltados Los arcos del primer nivel descargan sobre pilares con columnas adosadas. Tienen sección cuadrada Las columnas de la nave principal ascienden hasta el arranque de los arcos fajones. Los arcos fajones y columnas sirven de línea divisoria del tramo Los arcos dan paso a las naves laterales cubiertas con bóvedas de aristas. TRIBUNAS: Es el elemento novedoso en la Iglesias de Peregrinación. Permite recorrer todo el templo sin interrumpir la misa. Dispone de apertura a la nave principal mediante arcos geminados. Permite iluminar la parte superior de la nave central. DOS NIVELES Comentario de Láminas
- 9. CATEDRAL DE SANTIAGO DE COMPOSTELA 3.- ANALISIS NO FORMAL:FUNCION, SIGNIFICADO CRONOLOGÍA ARCADAS: Los arcos son de medio punto peraltados Los arcos del primer nivel descargan sobre pilares con columnas adosadas. Tienen sección cuadrada Las columnas de la nave principal ascienden hasta el arranque de los arcos fajones. Los arcos fajones y columnas sirven de línea divisoria del tramo Los arcos dan paso a las naves laterales cubiertas con bóvedas de aristas. FUNCIÓN: Se trata de una Iglesia de peregrinación que seguía las directrices de Cluny. De especial importancia ya que era punto final de la Ruta jacobea. Aquí se ensayaron experiencias constructivas novedosas: Deambulatorio, Tribuna, Transepto muy marcado son nuevas soluciones técnicas que se plantearon en este edificio. El objetivo de todo peregrino era llegar a la tumba de Santiago , uno de los discípulos de Jesús más cercano. Su tumba se redescubrió en el s. IX en la época del rey asturiano Alfonso II. La primitiva iglesia se construyó sobre su tumba, pero esta fue destruida por Almanzor. El rey Alfonso II necesitaba un símbolo aglutinante para luchar contra los invasores musulmanes. CRONOLOGIA En torno al año 1000 y como ACCIÓN DE GRACIA los monjes cluniacenses difundieron la idea de las peregrinaciones. Para occidente Santiago de Compostela. Los obispos Diego Peláez y Diego Gelmírez después serán los encargados de iniciar las construcción de la Iglesia que vemos en la actualidad. Comentario de Láminas

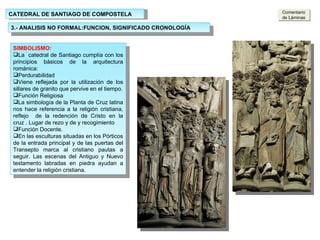

- 10. CATEDRAL DE SANTIAGO DE COMPOSTELA 3.- ANALISIS NO FORMAL:FUNCION, SIGNIFICADO CRONOLOGÍA SIMBOLISMO: La catedral de Santiago cumplía con los principios básicos de la arquitectura románica: Perdurabilidad Viene reflejada por la utilización de los sillares de granito que pervive en el tiempo. Función Religiosa La simbología de la Planta de Cruz latina nos hace referencia a la religión cristiana, reflejo de la redención de Cristo en la cruz . Lugar de rezo y de y recogimiento Función Docente. En las esculturas situadas en los Pórticos de la entrada principal y de las puertas del Transepto marca al cristiano pautas a seguir. Las escenas del Antiguo y Nuevo testamento labradas en piedra ayudan a entender la religión cristiana. Comentario de Láminas
