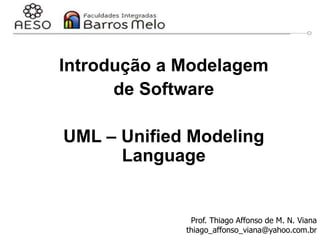

UML (1).ppt

Introdução a Modelagem
de Software
UML – Unified Modeling
Language
Prof. Thiago Affonso de M. N. Viana
thiago_affonso_viana@yahoo.com.br

29/06/2023 Engenharia de software
orientada a objetos
2

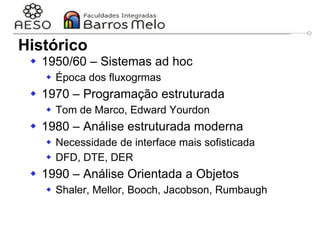

Histórico
 1950/60 – Sistemas ad hoc
 Época dos fluxogrmas
 1970 – Programação estruturada
 Tom de Marco, Edward Yourdon
 1980 – Análise estruturada moderna
 Necessidade de interface mais sofisticada
 DFD, DTE, DER
 1990 – Análise Orientada a Objetos
 Shaler, Mellor, Booch, Jacobson, Rumbaugh

orientada a objetos
3

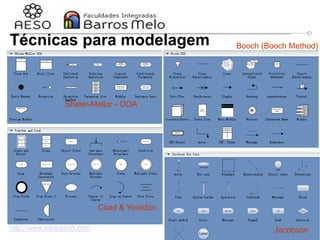

Técnicas para modelagem
http://www.edrawsoft.com
Shaler-Mellor - OOA
Booch (Booch Method)
Jacobson
Coad & Yourdon

orientada a objetos
4

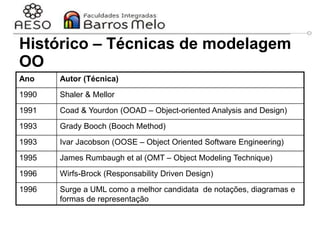

Histórico – Técnicas de modelagem
OO
Ano Autor (Técnica)
1990 Shaler & Mellor
1991 Coad & Yourdon (OOAD – Object-oriented Analysis and Design)
1993 Grady Booch (Booch Method)
1993 Ivar Jacobson (OOSE – Object Oriented Software Engineering)
1995 James Rumbaugh et al (OMT – Object Modeling Technique)
1996 Wirfs-Brock (Responsability Driven Design)
1996 Surge a UML como a melhor candidata de notações, diagramas e
formas de representação

orientada a objetos
5

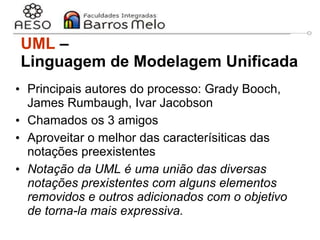

UML –
Linguagem de Modelagem Unificada
• Principais autores do processo: Grady Booch,
James Rumbaugh, Ivar Jacobson
• Chamados os 3 amigos
• Aproveitar o melhor das caracterísiticas das
notações preexistentes
• Notação da UML é uma união das diversas
notações prexistentes com alguns elementos
removidos e outros adicionados com o objetivo
de torna-la mais expressiva.

orientada a objetos
6

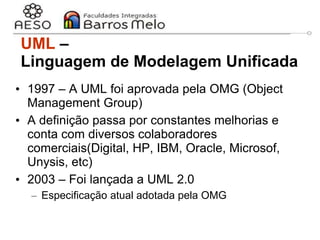

UML –
• 1997 – A UML foi aprovada pela OMG (Object
Management Group)
• A definição passa por constantes melhorias e
conta com diversos colaboradores
comerciais(Digital, HP, IBM, Oracle, Microsof,
Unysis, etc)
• 2003 – Foi lançada a UML 2.0
– Especificação atual adotada pela OMG

orientada a objetos
7

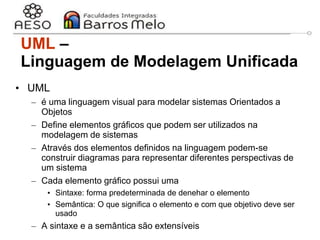

UML –
• UML
– é uma linguagem visual para modelar sistemas Orientados a
Objetos
– Define elementos gráficos que podem ser utilizados na
modelagem de sistemas
– Através dos elementos definidos na linguagem podem-se
construir diagramas para representar diferentes perspectivas de
um sistema
– Cada elemento gráfico possui uma
• Sintaxe: forma predeterminada de denehar o elemento
• Semântica: O que significa o elemento e com que objetivo deve ser
usado
– A sintaxe e a semântica são extensíveis

orientada a objetos
8

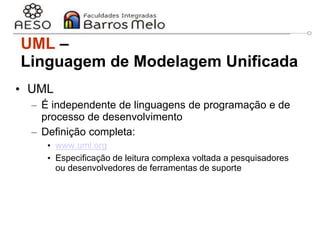

• UML
– É independente de linguagens de programação e de
processo de desenvolvimento
– Definição completa:
• www.uml.org
• Especificação de leitura complexa voltada a pesquisadores
ou desenvolvedores de ferramentas de suporte
UML –

orientada a objetos
9

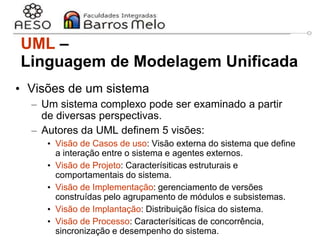

• Visões de um sistema
– Um sistema complexo pode ser examinado a partir
de diversas perspectivas.
– Autores da UML definem 5 visões:
• Visão de Casos de uso: Visão externa do sistema que define
a interação entre o sistema e agentes externos.
• Visão de Projeto: Caracterísiticas estruturais e
comportamentais do sistema.
• Visão de Implementação: gerenciamento de versões
construídas pelo agrupamento de módulos e subsistemas.
• Visão de Implantação: Distribuição física do sistema.
• Visão de Processo: Caracterísiticas de concorrência,
sincronização e desempenho do sistema.
UML –

orientada a objetos
10

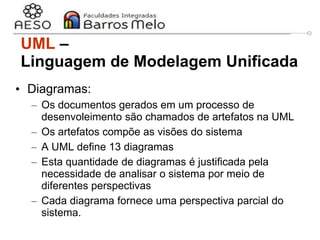

• Diagramas:
– Os documentos gerados em um processo de
desenvoleimento são chamados de artefatos na UML
– Os artefatos compõe as visões do sistema
– A UML define 13 diagramas
– Esta quantidade de diagramas é justificada pela
necessidade de analisar o sistema por meio de
diferentes perspectivas
– Cada diagrama fornece uma perspectiva parcial do
sistema.
UML –

orientada a objetos
11

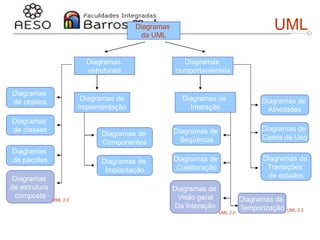

UML
Diagramas
da UML
Diagramas
comportamentais
Diagramas
estruturais
Diagramas
de objetos
Diagramas
de classes
Diagramas
de pacotes
Diagramas
de estrutura
composta
Diagramas de
Implementação
Diagramas de
Componentes
Diagramas de
Implantação
Diagramas de
Atividades
Diagramas de
Casos de Uso
Diagramas de
Transições
de estados
Diagramas de
Interação
Diagramas de
Seqüência
Diagramas de
Temporização
Diagramas de
Visão geral
Da Interação
Diagramas de
Colaboração
UML 2.0
UML 2.0
UML 2.0

orientada a objetos
12

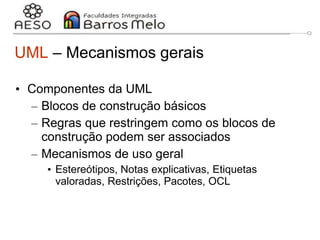

UML – Mecanismos gerais
• Componentes da UML
– Blocos de construção básicos
– Regras que restringem como os blocos de
construção podem ser associados
– Mecanismos de uso geral
• Estereótipos, Notas explicativas, Etiquetas
valoradas, Restrições, Pacotes, OCL

orientada a objetos
13

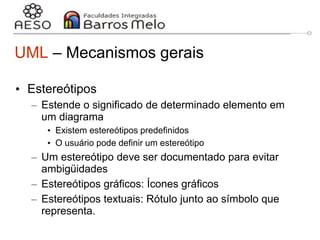

• Estereótipos
– Estende o significado de determinado elemento em
um diagrama
• Existem estereótipos predefinidos
• O usuário pode definir um estereótipo
– Um estereótipo deve ser documentado para evitar
ambigüidades
– Estereótipos gráficos: Ícones gráficos
– Estereótipos textuais: Rótulo junto ao símbolo que
representa.

orientada a objetos
14

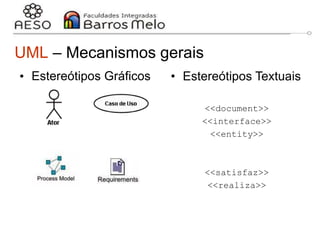

• Estereótipos Gráficos • Estereótipos Textuais
<<document>>
<<interface>>
<<entity>>
<<satisfaz>>
<<realiza>>

orientada a objetos
15

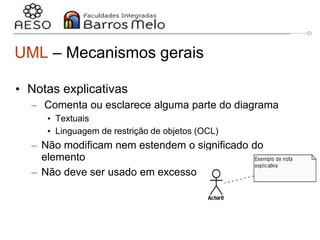

• Notas explicativas
– Comenta ou esclarece alguma parte do diagrama
• Textuais
• Linguagem de restrição de objetos (OCL)
– Não modificam nem estendem o significado do
elemento
– Não deve ser usado em excesso

orientada a objetos
16

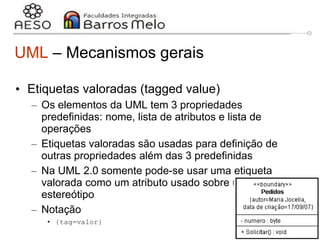

• Etiquetas valoradas (tagged value)
– Os elementos da UML tem 3 propriedades
predefinidas: nome, lista de atributos e lista de
operações
– Etiquetas valoradas são usadas para definição de
outras propriedades além das 3 predefinidas
– Na UML 2.0 somente pode-se usar uma etiqueta
valorada como um atributo usado sobre um
estereótipo
– Notação
• {tag=valor}

orientada a objetos
17

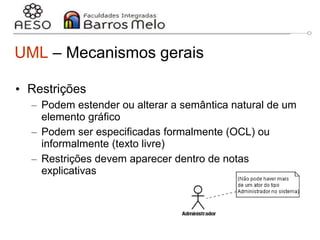

• Restrições
– Podem estender ou alterar a semântica natural de um
elemento gráfico
– Podem ser especificadas formalmente (OCL) ou
informalmente (texto livre)
– Restrições devem aparecer dentro de notas
explicativas

orientada a objetos
18

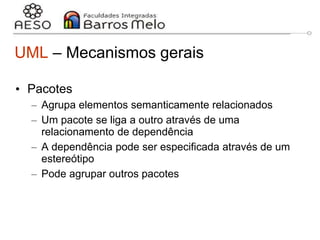

• Pacotes
– Agrupa elementos semanticamente relacionados
– Um pacote se liga a outro através de uma
relacionamento de dependência
– A dependência pode ser especificada através de um
estereótipo
– Pode agrupar outros pacotes

orientada a objetos
19

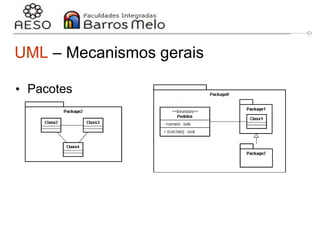

• Pacotes

orientada a objetos
20

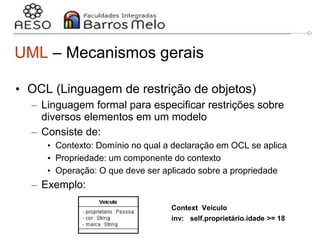

• OCL (Linguagem de restrição de objetos)
– Linguagem formal para especificar restrições sobre
diversos elementos em um modelo
– Consiste de:
• Contexto: Domínio no qual a declaração em OCL se aplica
• Propriedade: um componente do contexto
• Operação: O que deve ser aplicado sobre a propriedade
– Exemplo:
Context Veículo
inv: self.proprietário.idade >= 18

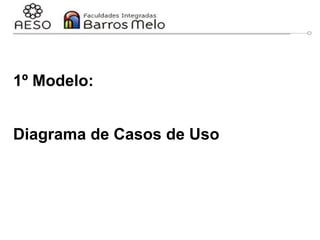

1º Modelo:
Diagrama de Casos de Uso

orientada a objetos
22

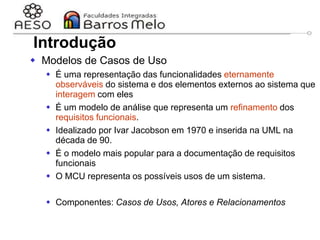

Introdução
 Modelos de Casos de Uso
 É uma representação das funcionalidades eternamente
observáveis do sistema e dos elementos externos ao sistema que
interagem com eles
 É um modelo de análise que representa um refinamento dos
requisitos funcionais.
 Idealizado por Ivar Jacobson em 1970 e inserida na UML na
década de 90.
 É o modelo mais popular para a documentação de requisitos
funcionais
 O MCU representa os possíveis usos de um sistema.
 Componentes: Casos de Usos, Atores e Relacionamentos

orientada a objetos
23

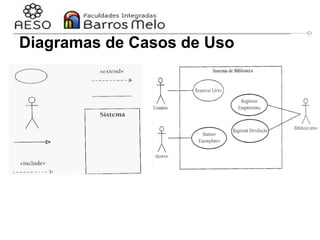

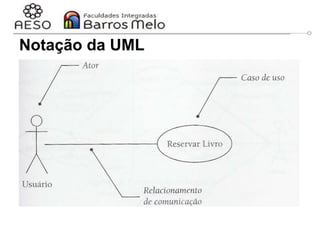

Notação da UML

orientada a objetos
24

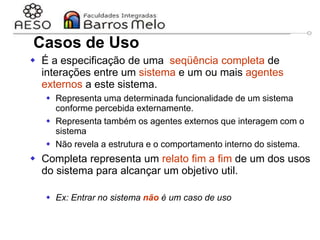

Casos de Uso
 É a especificação de uma seqüência completa de
interações entre um sistema e um ou mais agentes
externos a este sistema.
 Representa uma determinada funcionalidade de um sistema
conforme percebida externamente.
 Representa também os agentes externos que interagem com o
sistema
 Não revela a estrutura e o comportamento interno do sistema.
 Completa representa um relato fim a fim de um dos usos
do sistema para alcançar um objetivo util.
 Ex: Entrar no sistema não é um caso de uso

29/06/2023 25

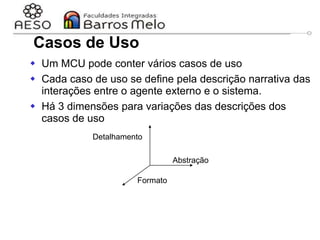

 Um MCU pode conter vários casos de uso
 Cada caso de uso se define pela descrição narrativa das
interações entre o agente externo e o sistema.
 Há 3 dimensões para variações das descrições dos
casos de uso
Formato
Abstração
Detalhamento
Casos de Uso

orientada a objetos
26

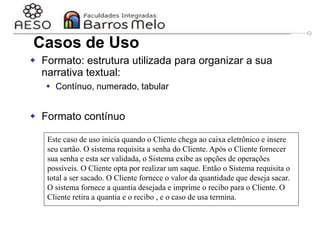

 Formato: estrutura utilizada para organizar a sua
narrativa textual:
 Contínuo, numerado, tabular
 Formato contínuo
Este caso de uso inicia quando o Cliente chega ao caixa eletrônico e insere
seu cartão. O sistema requisita a senha do Cliente. Após o Cliente fornecer
sua senha e esta ser validada, o Sistema exibe as opções de operações
possíveis. O Cliente opta por realizar um saque. Então o Sistema requisita o
total a ser sacado. O Cliente fornece o valor da quantidade que deseja sacar.
O sistema fornece a quantia desejada e imprime o recibo para o Cliente. O
Cliente retira a quantia e o recibo , e o caso de usa termina.
Casos de Uso

orientada a objetos
27

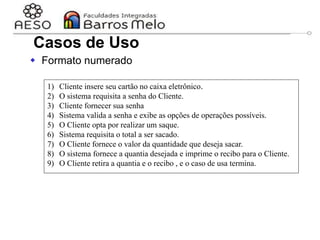

 Formato numerado
1) Cliente insere seu cartão no caixa eletrônico.
2) O sistema requisita a senha do Cliente.
3) Cliente fornecer sua senha
4) Sistema valida a senha e exibe as opções de operações possíveis.
5) O Cliente opta por realizar um saque.
6) Sistema requisita o total a ser sacado.
7) O Cliente fornece o valor da quantidade que deseja sacar.
8) O sistema fornece a quantia desejada e imprime o recibo para o Cliente.
9) O Cliente retira a quantia e o recibo , e o caso de usa termina.
Casos de Uso

orientada a objetos
28

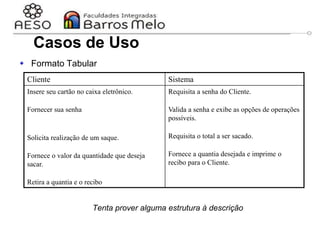

 Formato Tabular
Tenta prover alguma estrutura à descrição
Cliente Sistema
Insere seu cartão no caixa eletrônico.
Fornecer sua senha
Solicita realização de um saque.
Fornece o valor da quantidade que deseja
sacar.
Retira a quantia e o recibo
Requisita a senha do Cliente.
Valida a senha e exibe as opções de operações
possíveis.
Requisita o total a ser sacado.
Fornece a quantia desejada e imprime o
recibo para o Cliente.
Casos de Uso

orientada a objetos
29

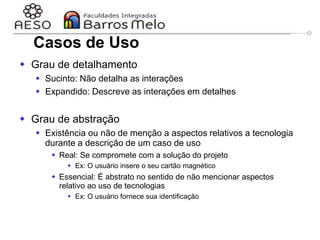

 Grau de detalhamento
 Sucinto: Não detalha as interações
 Expandido: Descreve as interações em detalhes
 Grau de abstração
 Existência ou não de menção a aspectos relativos a tecnologia
durante a descrição de um caso de uso
 Real: Se compromete com a solução do projeto
 Ex: O usuário insere o seu cartão magnético
 Essencial: É abstrato no sentido de não mencionar aspectos
relativo ao uso de tecnologias
 Ex: O usuário fornece sua identificação
Casos de Uso

orientada a objetos
30

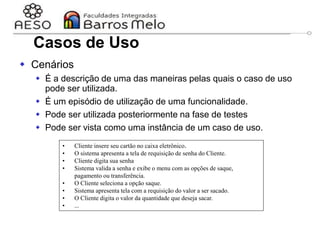

 Cenários
 É a descrição de uma das maneiras pelas quais o caso de uso
pode ser utilizada.
 É um episódio de utilização de uma funcionalidade.
 Pode ser utilizada posteriormente na fase de testes
 Pode ser vista como uma instância de um caso de uso.
• Cliente insere seu cartão no caixa eletrônico.
• O sistema apresenta a tela de requisição de senha do Cliente.
• Cliente digita sua senha
• Sistema valida a senha e exibe o menu com as opções de saque,
pagamento ou transferência.
• O Cliente seleciona a opção saque.
• Sistema apresenta tela com a requisição do valor a ser sacado.
• O Cliente digita o valor da quantidade que deseja sacar.
• ...
Casos de Uso

orientada a objetos
31

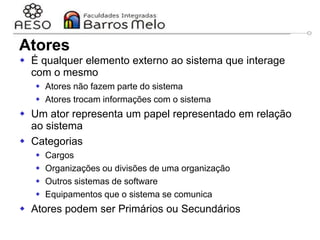

Atores
 É qualquer elemento externo ao sistema que interage
com o mesmo
 Atores não fazem parte do sistema
 Atores trocam informações com o sistema
 Um ator representa um papel representado em relação
ao sistema
 Categorias
 Cargos
 Organizações ou divisões de uma organização
 Outros sistemas de software
 Equipamentos que o sistema se comunica
 Atores podem ser Primários ou Secundários

orientada a objetos
32

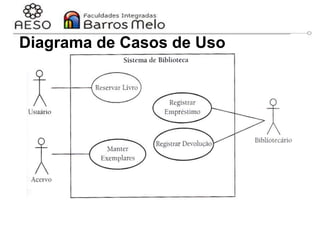

Diagrama de Casos de Uso

orientada a objetos
33

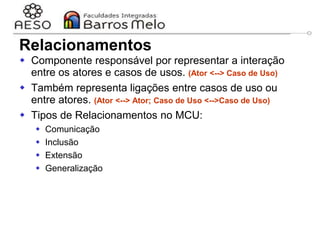

Relacionamentos
 Componente responsável por representar a interação
entre os atores e casos de usos. (Ator <--> Caso de Uso)
 Também representa ligações entre casos de uso ou
entre atores. (Ator <--> Ator; Caso de Uso <-->Caso de Uso)
 Tipos de Relacionamentos no MCU:
 Comunicação
 Inclusão
 Extensão
 Generalização

orientada a objetos
34

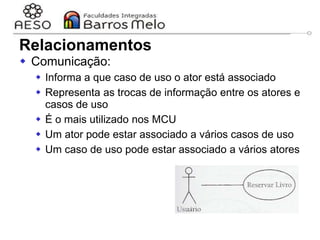

 Comunicação:
 Informa a que caso de uso o ator está associado
 Representa as trocas de informação entre os atores e
casos de uso
 É o mais utilizado nos MCU
 Um ator pode estar associado a vários casos de uso
 Um caso de uso pode estar associado a vários atores
Relacionamentos

orientada a objetos
35

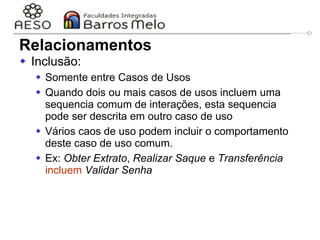

 Inclusão:
 Somente entre Casos de Usos
 Quando dois ou mais casos de usos incluem uma
sequencia comum de interações, esta sequencia
pode ser descrita em outro caso de uso
 Vários caos de uso podem incluir o comportamento
deste caso de uso comum.
 Ex: Obter Extrato, Realizar Saque e Transferência
incluem Validar Senha
Relacionamentos

orientada a objetos
36
Diagrama de caso de Uso - Inclusão

orientada a objetos
37

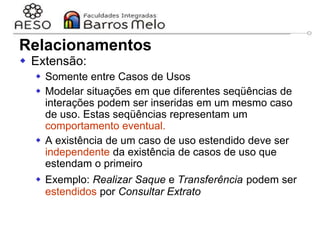

 Extensão:
 Somente entre Casos de Usos
 Modelar situações em que diferentes seqüências de
interações podem ser inseridas em um mesmo caso
de uso. Estas seqüências representam um
comportamento eventual.
 A existência de um caso de uso estendido deve ser
independente da existência de casos de uso que
estendam o primeiro
 Exemplo: Realizar Saque e Transferência podem ser
estendidos por Consultar Extrato
Relacionamentos

orientada a objetos
38

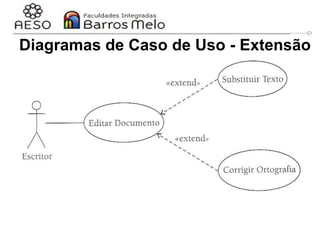

Diagramas de Caso de Uso - Extensão

orientada a objetos
39

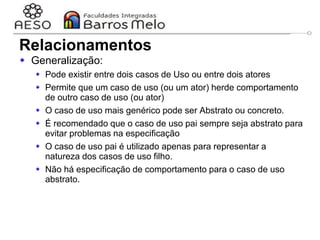

 Generalização:
 Pode existir entre dois casos de Uso ou entre dois atores
 Permite que um caso de uso (ou um ator) herde comportamento
de outro caso de uso (ou ator)
 O caso de uso mais genérico pode ser Abstrato ou concreto.
 É recomendado que o caso de uso pai sempre seja abstrato para
evitar problemas na especificação
 O caso de uso pai é utilizado apenas para representar a
natureza dos casos de uso filho.
 Não há especificação de comportamento para o caso de uso
abstrato.
Relacionamentos

orientada a objetos
40

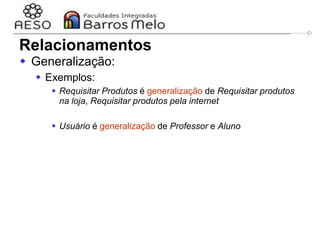

 Generalização:
 Exemplos:
 Requisitar Produtos é generalização de Requisitar produtos
na loja, Requisitar produtos pela internet
 Usuário é generalização de Professor e Aluno
Relacionamentos

orientada a objetos
41

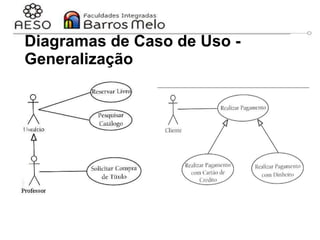

Diagramas de Caso de Uso -
Generalização

orientada a objetos
42
Diagramas de Casos de Uso
Elementos da UML
Diagrama de Caso de Uso

orientada a objetos
43

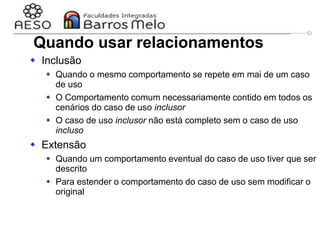

Quando usar relacionamentos
 Inclusão
 Quando o mesmo comportamento se repete em mai de um caso
de uso
 O Comportamento comum necessariamente contido em todos os
cenários do caso de uso inclusor
 O caso de uso inclusor não está completo sem o caso de uso
incluso
 Extensão
 Quando um comportamento eventual do caso de uso tiver que ser
descrito
 Para estender o comportamento do caso de uso sem modificar o
original

orientada a objetos
44

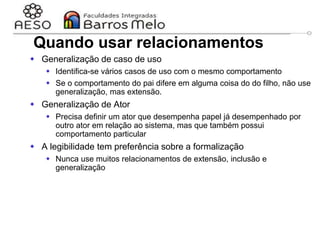

 Generalização de caso de uso
 Identifica-se vários casos de uso com o mesmo comportamento
 Se o comportamento do pai difere em alguma coisa do do filho, não use
generalização, mas extensão.
 Generalização de Ator
 Precisa definir um ator que desempenha papel já desempenhado por
outro ator em relação ao sistema, mas que também possui
comportamento particular
 A legibilidade tem preferência sobre a formalização
 Nunca use muitos relacionamentos de extensão, inclusão e
generalização

orientada a objetos
45

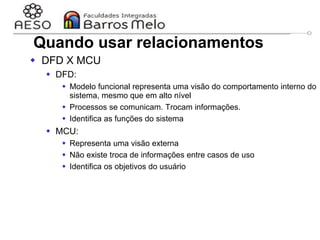

 DFD X MCU
 DFD:
 Modelo funcional representa uma visão do comportamento interno do
sistema, mesmo que em alto nível
 Processos se comunicam. Trocam informações.
 Identifica as funções do sistema
 MCU:
 Representa uma visão externa
 Não existe troca de informações entre casos de uso
 Identifica os objetivos do usuário

orientada a objetos
46
Identificação dos elementos do MCU
 Atores
 Identificar quais as fontes de informação a ser
processadas
 Identificar os destinos das informações geradas
 Se o sistema for uma empresa, identificar as áreas
que serão afetadas
 Perguntas a ser respondidas para identificação:
 Quais órgãos, departamentos ou pessoas usarão o sistema?
 Que equipamentos se comunicarão com o sistema?
 Quem vai ser informado sobre os resultados do sistema?
 Quem tem interesse em um determinado requisito?

orientada a objetos
47

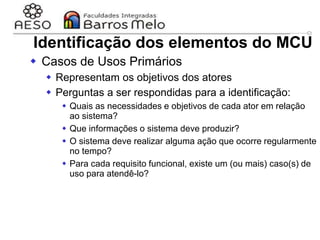

 Casos de Usos Primários
 Representam os objetivos dos atores
 Perguntas a ser respondidas para a identificação:
 Quais as necessidades e objetivos de cada ator em relação
ao sistema?
 Que informações o sistema deve produzir?
 O sistema deve realizar alguma ação que ocorre regularmente
no tempo?
 Para cada requisito funcional, existe um (ou mais) caso(s) de
uso para atendê-lo?

orientada a objetos
48

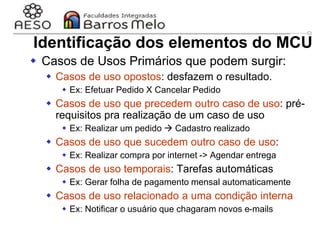

 Casos de Usos Primários que podem surgir:
 Casos de uso opostos: desfazem o resultado.
 Ex: Efetuar Pedido X Cancelar Pedido
 Casos de uso que precedem outro caso de uso: pré-
requisitos pra realização de um caso de uso
 Ex: Realizar um pedido  Cadastro realizado
 Casos de uso que sucedem outro caso de uso:
 Ex: Realizar compra por internet -> Agendar entrega
 Casos de uso temporais: Tarefas automáticas
 Ex: Gerar folha de pagamento mensal automaticamente
 Casos de uso relacionado a uma condição interna
 Ex: Notificar o usuário que chagaram novos e-mails

orientada a objetos
49

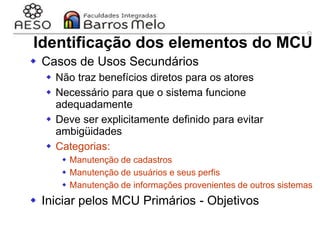

 Casos de Usos Secundários
 Não traz benefícios diretos para os atores
 Necessário para que o sistema funcione
adequadamente
 Deve ser explicitamente definido para evitar
ambigüidades
 Categorias:
 Manutenção de cadastros
 Manutenção de usuários e seus perfis
 Manutenção de informações provenientes de outros sistemas
 Iniciar pelos MCU Primários - Objetivos

orientada a objetos
50

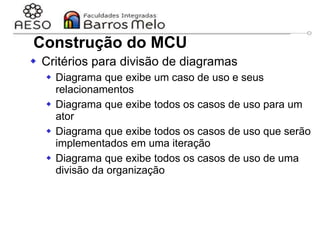

Construção do MCU
 Critérios para divisão de diagramas
 Diagrama que exibe um caso de uso e seus
relacionamentos
 Diagrama que exibe todos os casos de uso para um
ator
 Diagrama que exibe todos os casos de uso que serão
implementados em uma iteração
 Diagrama que exibe todos os casos de uso de uma
divisão da organização

orientada a objetos
51

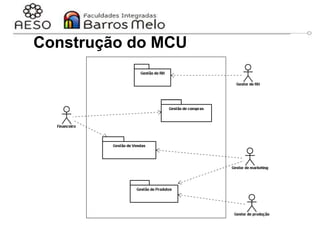

Construção do MCU

orientada a objetos
52

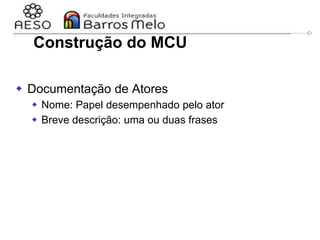

 Documentação de Atores
 Nome: Papel desempenhado pelo ator
 Breve descrição: uma ou duas frases
Construção do MCU

orientada a objetos
53

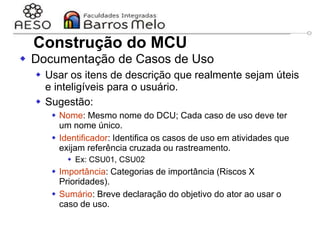

 Documentação de Casos de Uso
 Usar os itens de descrição que realmente sejam úteis
e inteligíveis para o usuário.
 Sugestão:
 Nome: Mesmo nome do DCU; Cada caso de uso deve ter
um nome único.
 Identificador: Identifica os casos de uso em atividades que
exijam referência cruzada ou rastreamento.
 Ex: CSU01, CSU02
 Importância: Categorias de importância (Riscos X
Prioridades).
 Sumário: Breve declaração do objetivo do ator ao usar o
caso de uso.
Construção do MCU

orientada a objetos
54

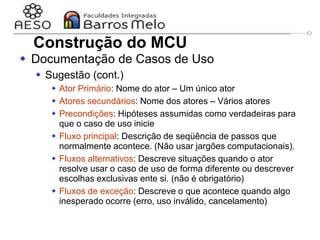

 Sugestão (cont.)
 Ator Primário: Nome do ator – Um único ator
 Atores secundários: Nome dos atores – Vários atores
 Precondições: Hipóteses assumidas como verdadeiras para
que o caso de uso inicie

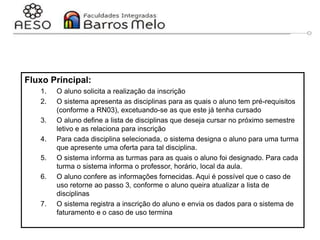

 Fluxo principal: Descrição de seqüência de passos que
normalmente acontece. (Não usar jargões computacionais).
 Fluxos alternativos: Descreve situações quando o ator
resolve usar o caso de uso de forma diferente ou descrever
escolhas exclusivas ente si. (não é obrigatório)
 Fluxos de exceção: Descreve o que acontece quando algo
inesperado ocorre (erro, uso inválido, cancelamento)
Construção do MCU

orientada a objetos
55

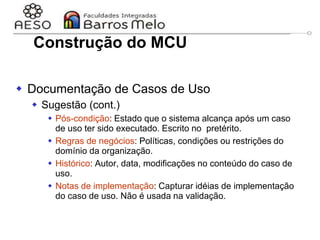

 Sugestão (cont.)
 Pós-condição: Estado que o sistema alcança após um caso
de uso ter sido executado. Escrito no pretérito.
 Regras de negócios: Políticas, condições ou restrições do
domínio da organização.
 Histórico: Autor, data, modificações no conteúdo do caso de
uso.
 Notas de implementação: Capturar idéias de implementação
do caso de uso. Não é usada na validação.
Construção do MCU

orientada a objetos
56

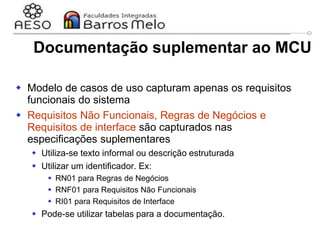

Documentação suplementar ao MCU
 Modelo de casos de uso capturam apenas os requisitos
funcionais do sistema
 Requisitos Não Funcionais, Regras de Negócios e
Requisitos de interface são capturados nas
especificações suplementares
 Utiliza-se texto informal ou descrição estruturada
 Utilizar um identificador. Ex:
 RN01 para Regras de Negócios
 RNF01 para Requisitos Não Funcionais
 RI01 para Requisitos de Interface
 Pode-se utilizar tabelas para a documentação.

orientada a objetos
57

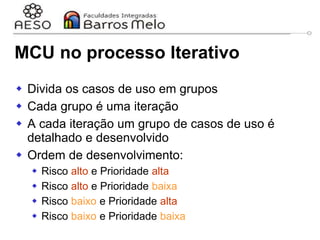

MCU no processo Iterativo
 Divida os casos de uso em grupos
 Cada grupo é uma iteração
 A cada iteração um grupo de casos de uso é
detalhado e desenvolvido
 Ordem de desenvolvimento:
 Risco alto e Prioridade alta
 Risco alto e Prioridade baixa
 Risco baixo e Prioridade alta
 Risco baixo e Prioridade baixa

orientada a objetos
58

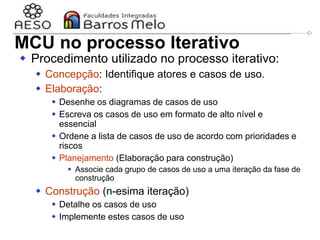

MCU no processo Iterativo
 Procedimento utilizado no processo iterativo:
 Concepção: Identifique atores e casos de uso.
 Elaboração:
 Desenhe os diagramas de casos de uso
 Escreva os casos de uso em formato de alto nível e
essencial
 Ordene a lista de casos de uso de acordo com prioridades e
riscos
 Planejamento (Elaboração para construção)
 Associe cada grupo de casos de uso a uma iteração da fase de
construção
 Construção (n-esima iteração)
 Detalhe os casos de uso
 Implemente estes casos de uso

orientada a objetos
60

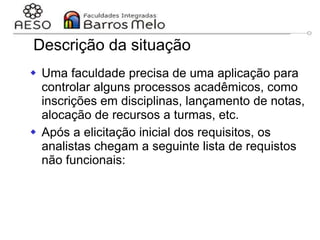

Descrição da situação
 Uma faculdade precisa de uma aplicação para
controlar alguns processos acadêmicos, como
inscrições em disciplinas, lançamento de notas,
alocação de recursos a turmas, etc.
 Após a elicitação inicial dos requisitos, os
analistas chegam a seguinte lista de requistos
não funcionais:

orientada a objetos
61

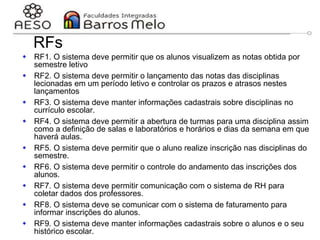

RFs
 RF1. O sistema deve permitir que os alunos visualizem as notas obtida por
semestre letivo
 RF2. O sistema deve permitir o lançamento das notas das disciplinas
lecionadas em um período letivo e controlar os prazos e atrasos nestes
lançamentos
 RF3. O sistema deve manter informações cadastrais sobre disciplinas no
currículo escolar.
 RF4. O sistema deve permitir a abertura de turmas para uma disciplina assim
como a definição de salas e laboratórios e horários e dias da semana em que
haverá aulas.
 RF5. O sistema deve permitir que o aluno realize inscrição nas disciplinas do
semestre.
 RF6. O sistema deve permitir o controle do andamento das inscrições dos
alunos.
 RF7. O sistema deve permitir comunicação com o sistema de RH para
coletar dados dos professores.
 RF8. O sistema deve se comunicar com o sistema de faturamento para
informar inscrições do alunos.
 RF9. O sistema deve manter informações cadastrais sobre o alunos e o seu
histórico escolar.

orientada a objetos
62

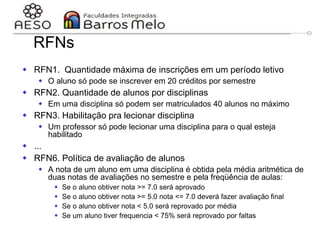

RFNs
 RFN1. Quantidade máxima de inscrições em um período letivo
 O aluno só pode se inscrever em 20 créditos por semestre
 RFN2. Quantidade de alunos por disciplinas
 Em uma disciplina só podem ser matriculados 40 alunos no máximo
 RFN3. Habilitação pra lecionar disciplina
 Um professor só pode lecionar uma disciplina para o qual esteja
habilitado
 ...
 RFN6. Política de avaliação de alunos
 A nota de um aluno em uma disciplina é obtida pela média aritmética de
duas notas de avaliações no semestre e pela freqüência de aulas:
 Se o aluno obtiver nota >= 7.0 será aprovado
 Se o aluno obtiver nota >= 5.0 nota <= 7.0 deverá fazer avaliação final
 Se o aluno obtiver nota < 5.0 será reprovado por média
 Se um aluno tiver frequencia < 75% será reprovado por faltas

orientada a objetos
63

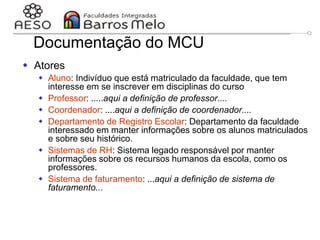

Documentação do MCU
 Atores
 Aluno: Indivíduo que está matriculado da faculdade, que tem
interesse em se inscrever em disciplinas do curso
 Professor: .....aqui a definição de professor....
 Coordenador: ....aqui a definição de coordenador....
 Departamento de Registro Escolar: Departamento da faculdade
interessado em manter informações sobre os alunos matriculados
e sobre seu histórico.
 Sistemas de RH: Sistema legado responsável por manter
informações sobre os recursos humanos da escola, como os
professores.
 Sistema de faturamento: ...aqui a definição de sistema de
faturamento...

orientada a objetos
64

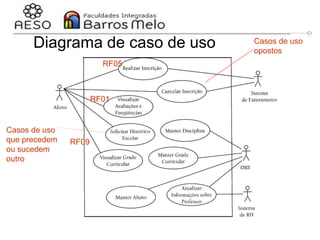

Diagrama de caso de uso
Sistema de Controle Acadêmico
RF01
RF05
RF09
Casos de uso
opostos
Casos de uso
que precedem
ou sucedem
outro

orientada a objetos
65

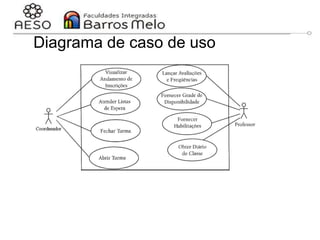

Diagrama de caso de uso
Sistema de Controle Acadêmico

orientada a objetos
66

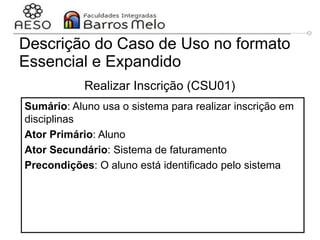

Descrição do Caso de Uso no formato
Essencial e Expandido
Realizar Inscrição (CSU01)
Sumário: Aluno usa o sistema para realizar inscrição em
disciplinas
Ator Primário: Aluno
Ator Secundário: Sistema de faturamento
Precondições: O aluno está identificado pelo sistema

orientada a objetos
67
Fluxo Principal:
1. O aluno solicita a realização da inscrição
2. O sistema apresenta as disciplinas para as quais o aluno tem pré-requisitos
(conforme a RN03), excetuando-se as que este já tenha cursado
3. O aluno define a lista de disciplinas que deseja cursar no próximo semestre
letivo e as relaciona para inscrição
4. Para cada disciplina selecionada, o sistema designa o aluno para uma turma
que apresente uma oferta para tal disciplina.
5. O sistema informa as turmas para as quais o aluno foi designado. Para cada
turma o sistema informa o professor, horário, local da aula.
6. O aluno confere as informações fornecidas. Aqui é possível que o caso de
uso retorne ao passo 3, conforme o aluno queira atualizar a lista de
disciplinas
7. O sistema registra a inscrição do aluno e envia os dados para o sistema de
faturamento e o caso de uso termina

orientada a objetos
68

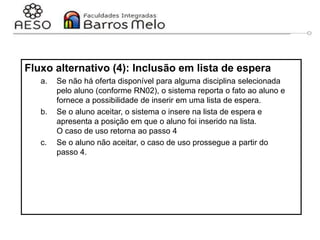

Fluxo alternativo (4): Inclusão em lista de espera
a. Se não há oferta disponível para alguma disciplina selecionada
pelo aluno (conforme RN02), o sistema reporta o fato ao aluno e
fornece a possibilidade de inserir em uma lista de espera.
b. Se o aluno aceitar, o sistema o insere na lista de espera e
apresenta a posição em que o aluno foi inserido na lista.
O caso de uso retorna ao passo 4
c. Se o aluno não aceitar, o caso de uso prossegue a partir do
passo 4.

orientada a objetos
69

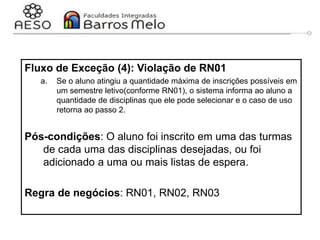

Fluxo de Exceção (4): Violação de RN01
a. Se o aluno atingiu a quantidade máxima de inscrições possíveis em
um semestre letivo(conforme RN01), o sistema informa ao aluno a
quantidade de disciplinas que ele pode selecionar e o caso de uso
retorna ao passo 2.
Pós-condições: O aluno foi inscrito em uma das turmas
de cada uma das disciplinas desejadas, ou foi
adicionado a uma ou mais listas de espera.
Regra de negócios: RN01, RN02, RN03

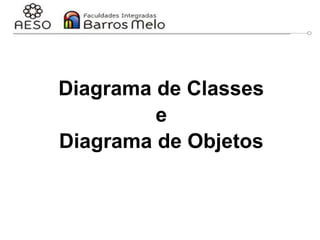

Diagrama de Classes
e
Diagrama de Objetos

orientada a objetos
71

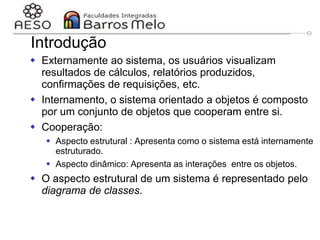

Introdução
 Externamente ao sistema, os usuários visualizam
resultados de cálculos, relatórios produzidos,
confirmações de requisições, etc.
 Internamento, o sistema orientado a objetos é composto
por um conjunto de objetos que cooperam entre si.
 Cooperação:
 Aspecto estrutural : Apresenta como o sistema está internamente
estruturado.
 Aspecto dinâmico: Apresenta as interações entre os objetos.
 O aspecto estrutural de um sistema é representado pelo
diagrama de classes.

orientada a objetos
72

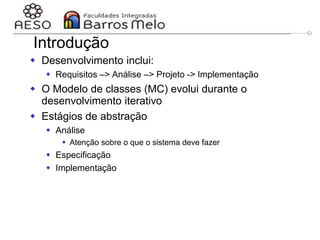

Introdução
 Desenvolvimento inclui:
 Requisitos –> Análise –> Projeto -> Implementação
 O Modelo de classes (MC) evolui durante o
desenvolvimento iterativo
 Estágios de abstração
 Análise
 Atenção sobre o que o sistema deve fazer
 Especificação
 Implementação

orientada a objetos
73

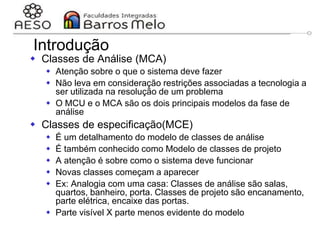

Introdução
 Classes de Análise (MCA)
 Atenção sobre o que o sistema deve fazer
 Não leva em consideração restrições associadas a tecnologia a
ser utilizada na resolução de um problema
 O MCU e o MCA são os dois principais modelos da fase de
análise
 Classes de especificação(MCE)
 É um detalhamento do modelo de classes de análise
 É também conhecido como Modelo de classes de projeto
 A atenção é sobre como o sistema deve funcionar
 Novas classes começam a aparecer
 Ex: Analogia com uma casa: Classes de análise são salas,
quartos, banheiro, porta. Classes de projeto são encanamento,
parte elétrica, encaixe das portas.
 Parte visível X parte menos evidente do modelo

orientada a objetos
74

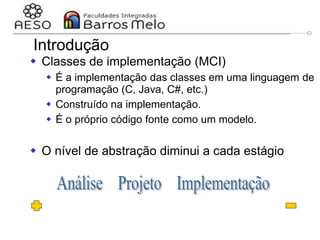

 Classes de implementação (MCI)
 É a implementação das classes em uma linguagem de
programação (C, Java, C#, etc.)
 Construído na implementação.
 É o próprio código fonte como um modelo.
 O nível de abstração diminui a cada estágio
Introdução

orientada a objetos
75

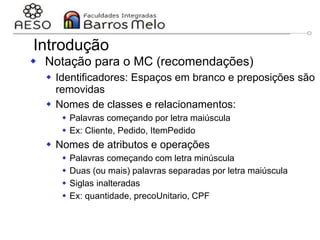

Introdução
 Notação para o MC (recomendações)
 Identificadores: Espaços em branco e preposições são
removidas
 Nomes de classes e relacionamentos:
 Palavras começando por letra maiúscula
 Ex: Cliente, Pedido, ItemPedido
 Nomes de atributos e operações
 Palavras começando com letra minúscula
 Duas (ou mais) palavras separadas por letra maiúscula
 Siglas inalteradas
 Ex: quantidade, precoUnitario, CPF

orientada a objetos
76

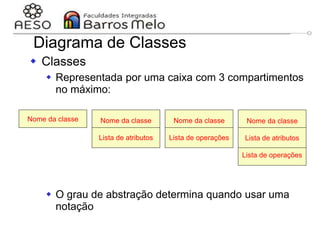

Diagrama de Classes
 Classes
 Representada por uma caixa com 3 compartimentos
no máximo:
 O grau de abstração determina quando usar uma
notação
Nome da classe
Lista de atributos
Lista de operações
Nome da classe
Lista de atributos
Nome da classe Nome da classe
Lista de operações

orientada a objetos
77

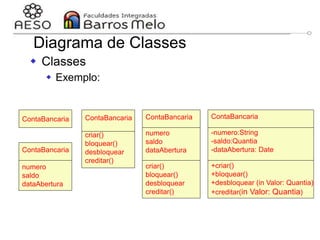

Diagrama de Classes
 Classes
 Exemplo:
ContaBancaria
numero
saldo
dataAbertura
criar()
bloquear()
desbloquear
creditar()
ContaBancaria
numero
saldo
dataAbertura
ContaBancaria ContaBancaria
criar()
bloquear()
desbloquear
creditar()
ContaBancaria
-numero:String
-saldo:Quantia
-dataAbertura: Date
+criar()
+bloquear()
+desbloquear (in Valor: Quantia)
+creditar(in Valor: Quantia)

orientada a objetos
78

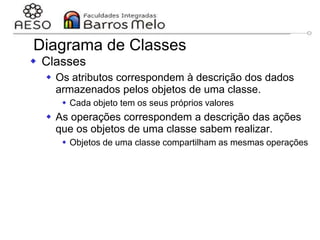

Diagrama de Classes
 Classes
 Os atributos correspondem à descrição dos dados
armazenados pelos objetos de uma classe.
 Cada objeto tem os seus próprios valores
 As operações correspondem a descrição das ações
que os objetos de uma classe sabem realizar.
 Objetos de uma classe compartilham as mesmas operações

orientada a objetos
79

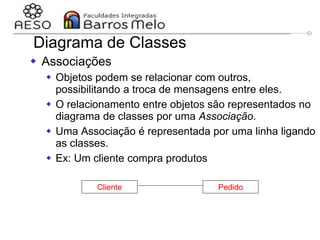

 Associações
 Objetos podem se relacionar com outros,
possibilitando a troca de mensagens entre eles.
 O relacionamento entre objetos são representados no
diagrama de classes por uma Associação.
 Uma Associação é representada por uma linha ligando
as classes.
 Ex: Um cliente compra produtos
Diagrama de Classes
Cliente Pedido

orientada a objetos
80
 Relacionamentos
 Associação
 Agregação e Composição

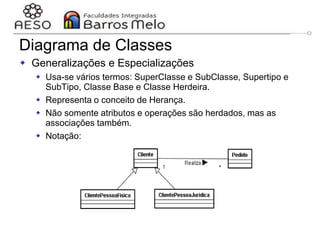

 Generalização e Especialização
Diagrama de Classes

orientada a objetos
81

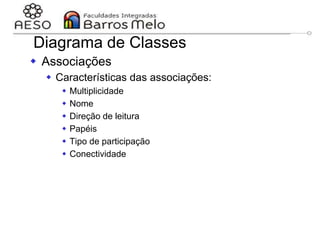

 Associações
 Características das associações:
 Multiplicidade
 Nome
 Direção de leitura
 Papéis
 Tipo de participação
 Conectividade
Diagrama de Classes

orientada a objetos
82

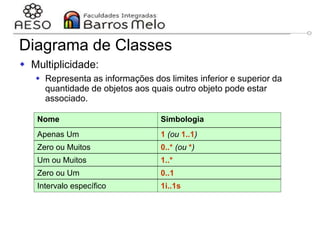

Diagrama de Classes
 Multiplicidade:
 Representa as informações dos limites inferior e superior da
quantidade de objetos aos quais outro objeto pode estar
associado.
Nome Simbologia
Apenas Um 1 (ou 1..1)
Zero ou Muitos 0..* (ou *)
Um ou Muitos 1..*
Zero ou Um 0..1
Intervalo específico 1i..1s

orientada a objetos
83

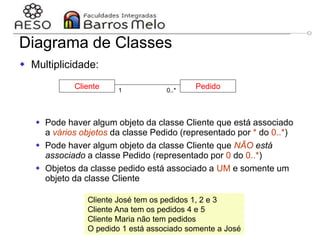

Diagrama de Classes
 Multiplicidade:
 Pode haver algum objeto da classe Cliente que está associado
a vários objetos da classe Pedido (representado por * do 0..*)
 Pode haver algum objeto da classe Cliente que NÃO está
associado a classe Pedido (representado por 0 do 0..*)
 Objetos da classe pedido está associado a UM e somente um
objeto da classe Cliente
Cliente Pedido
1 0..*
Cliente José tem os pedidos 1, 2 e 3
Cliente Ana tem os pedidos 4 e 5
Cliente Maria não tem pedidos
O pedido 1 está associado somente a José

orientada a objetos
84

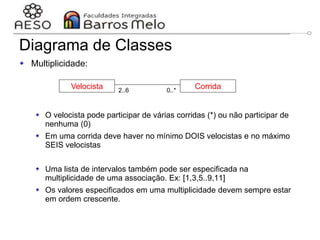

 Multiplicidade:
 O velocista pode participar de várias corridas (*) ou não participar de
nenhuma (0)
 Em uma corrida deve haver no mínimo DOIS velocistas e no máximo
SEIS velocistas
 Uma lista de intervalos também pode ser especificada na
multiplicidade de uma associação. Ex: [1,3,5..9,11]
 Os valores especificados em uma multiplicidade devem sempre estar
em ordem crescente.
Diagrama de Classes
Velocista Corrida
2..6 0..*

orientada a objetos
85

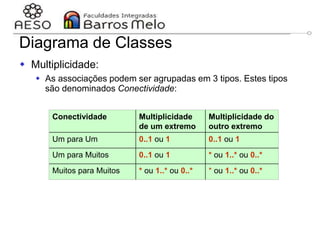

Diagrama de Classes
 Multiplicidade:
 As associações podem ser agrupadas em 3 tipos. Estes tipos
são denominados Conectividade:
Conectividade Multiplicidade
de um extremo
Multiplicidade do
outro extremo
Um para Um 0..1 ou 1 0..1 ou 1
Um para Muitos 0..1 ou 1 * ou 1..* ou 0..*
Muitos para Muitos * ou 1..* ou 0..* * ou 1..* ou 0..*

orientada a objetos
86

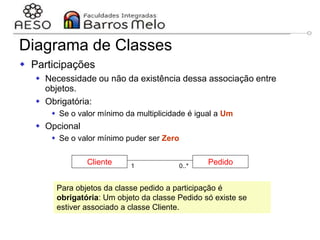

Diagrama de Classes
 Participações
 Necessidade ou não da existência dessa associação entre
objetos.
 Obrigatória:
 Se o valor mínimo da multiplicidade é igual a Um
 Opcional
 Se o valor mínimo puder ser Zero
Cliente Pedido
1 0..*
Para objetos da classe pedido a participação é
obrigatória: Um objeto da classe Pedido só existe se
estiver associado a classe Cliente.

orientada a objetos
87

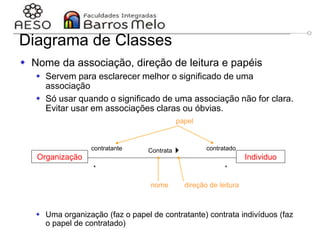

 Nome da associação, direção de leitura e papéis
 Servem para esclarecer melhor o significado de uma
associação
 Só usar quando o significado de uma associação não for clara.
Evitar usar em associações claras ou óbvias.
 Uma organização (faz o papel de contratante) contrata indivíduos (faz
o papel de contratado)
Diagrama de Classes
Organização Individuo
* *
Contrata
contratante contratado
papel
nome direção de leitura

orientada a objetos
88

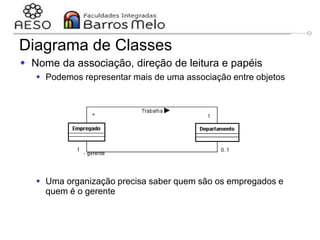

 Nome da associação, direção de leitura e papéis
 Podemos representar mais de uma associação entre objetos
 Uma organização precisa saber quem são os empregados e
quem é o gerente
Diagrama de Classes

orientada a objetos
89

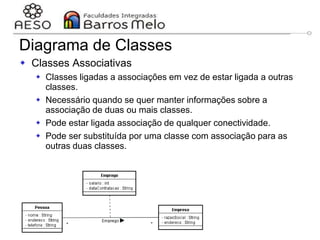

 Classes Associativas
 Classes ligadas a associações em vez de estar ligada a outras
classes.
 Necessário quando se quer manter informações sobre a
associação de duas ou mais classes.
 Pode estar ligada associação de qualquer conectividade.
 Pode ser substituída por uma classe com associação para as
outras duas classes.
Diagrama de Classes
Uma pessoa trabalha
como empregado em
várias empresas.
Para cada relação
empregado empregador,
é possível saber o salário
e a data de contratação

orientada a objetos
90

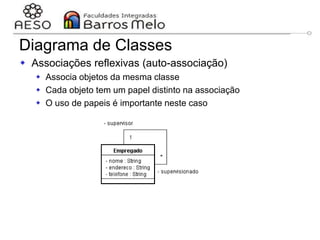

 Associações reflexivas (auto-associação)
 Associa objetos da mesma classe
 Cada objeto tem um papel distinto na associação
 O uso de papeis é importante neste caso
Diagrama de Classes

orientada a objetos
91

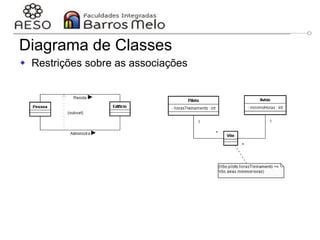

 Restrições sobre as associações
Diagrama de Classes
Objetos da associação
administra são um
subconjunto dos objetos
da associação Reside
Usando OCL

orientada a objetos
92

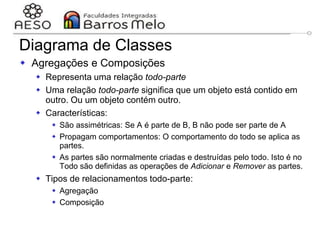

 Agregações e Composições
 Representa uma relação todo-parte
 Uma relação todo-parte significa que um objeto está contido em
outro. Ou um objeto contém outro.
 Características:
 São assimétricas: Se A é parte de B, B não pode ser parte de A
 Propagam comportamentos: O comportamento do todo se aplica as
partes.
 As partes são normalmente criadas e destruídas pelo todo. Isto é no
Todo são definidas as operações de Adicionar e Remover as partes.
 Tipos de relacionamentos todo-parte:
 Agregação
 Composição
Diagrama de Classes

orientada a objetos
93

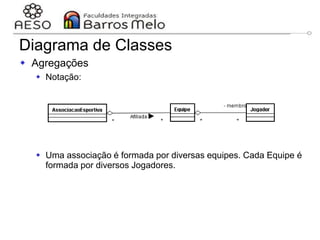

 Agregações
 Notação:
 Uma associação é formada por diversas equipes. Cada Equipe é
formada por diversos Jogadores.
Diagrama de Classes

orientada a objetos
94

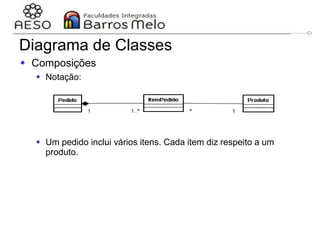

 Composições
 Notação:
 Um pedido inclui vários itens. Cada item diz respeito a um
produto.
Diagrama de Classes

orientada a objetos
95

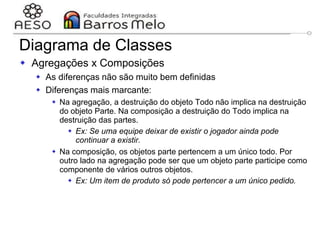

 Agregações x Composições
 As diferenças não são muito bem definidas
 Diferenças mais marcante:
 Na agregação, a destruição do objeto Todo não implica na destruição
do objeto Parte. Na composição a destruição do Todo implica na
destruição das partes.
 Ex: Se uma equipe deixar de existir o jogador ainda pode
continuar a existir.
 Na composição, os objetos parte pertencem a um único todo. Por
outro lado na agregação pode ser que um objeto parte participe como
componente de vários outros objetos.
 Ex: Um item de produto só pode pertencer a um único pedido.
Diagrama de Classes

orientada a objetos
96
 Generalizações e Especializações
 Usa-se vários termos: SuperClasse e SubClasse, Supertipo e
SubTipo, Classe Base e Classe Herdeira.
 Representa o conceito de Herança.
 Não somente atributos e operações são herdados, mas as
associações também.
 Notação:
Diagrama de Classes

orientada a objetos
97

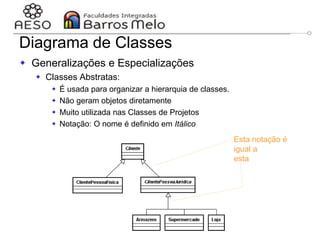

 Generalizações e Especializações
 Classes Abstratas:
 É usada para organizar a hierarquia de classes.
 Não geram objetos diretamente
 Muito utilizada nas Classes de Projetos
 Notação: O nome é definido em Itálico
Diagrama de Classes
Esta notação é
igual a
esta

orientada a objetos
98

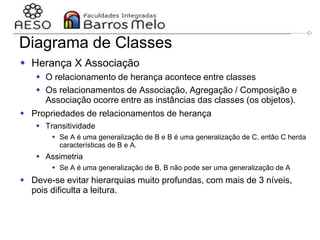

 Herança X Associação
 O relacionamento de herança acontece entre classes
 Os relacionamentos de Associação, Agregação / Composição e
Associação ocorre entre as instâncias das classes (os objetos).
 Propriedades de relacionamentos de herança
 Transitividade
 Se A é uma generalização de B e B é uma generalização de C, então C herda
características de B e A.
 Assimetria
 Se A é uma generalização de B, B não pode ser uma generalização de A
 Deve-se evitar hierarquias muito profundas, com mais de 3 níveis,
pois dificulta a leitura.
Diagrama de Classes

orientada a objetos
99

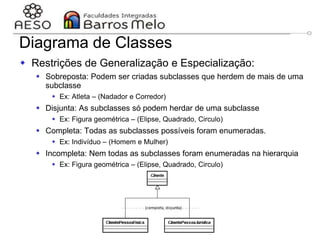

 Restrições de Generalização e Especialização:
 Sobreposta: Podem ser criadas subclasses que herdem de mais de uma
subclasse
 Ex: Atleta – (Nadador e Corredor)
 Disjunta: As subclasses só podem herdar de uma subclasse
 Ex: Figura geométrica – (Elipse, Quadrado, Circulo)
 Completa: Todas as subclasses possíveis foram enumeradas.
 Ex: Indivíduo – (Homem e Mulher)
 Incompleta: Nem todas as subclasses foram enumeradas na hierarquia
 Ex: Figura geométrica – (Elipse, Quadrado, Circulo)
Diagrama de Classes

orientada a objetos
100

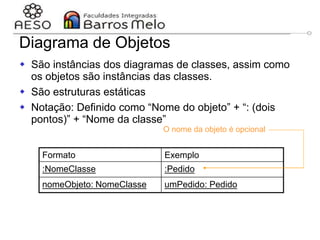

Diagrama de Objetos
 São instâncias dos diagramas de classes, assim como
os objetos são instâncias das classes.
 São estruturas estáticas
 Notação: Definido como “Nome do objeto” + “: (dois
pontos)” + “Nome da classe”
Formato Exemplo
:NomeClasse :Pedido
nomeObjeto: NomeClasse umPedido: Pedido
O nome da objeto é opcional

orientada a objetos
101

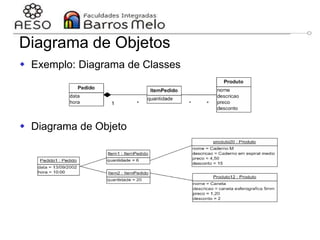

Diagrama de Objetos
 Exemplo: Diagrama de Classes
 Diagrama de Objeto

orientada a objetos
102

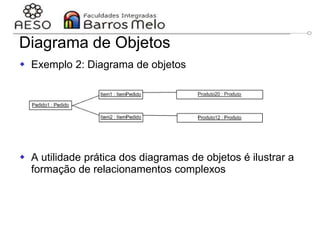

 Exemplo 2: Diagrama de objetos
 A utilidade prática dos diagramas de objetos é ilustrar a
formação de relacionamentos complexos
Diagrama de Objetos

orientada a objetos
103

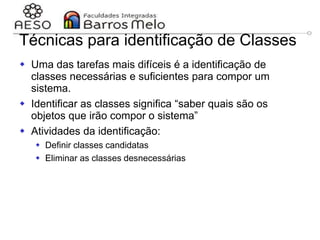

 Uma das tarefas mais difíceis é a identificação de
classes necessárias e suficientes para compor um
sistema.
 Identificar as classes significa “saber quais são os
objetos que irão compor o sistema”
 Atividades da identificação:
 Definir classes candidatas
 Eliminar as classes desnecessárias
Técnicas para identificação de Classes

orientada a objetos
104

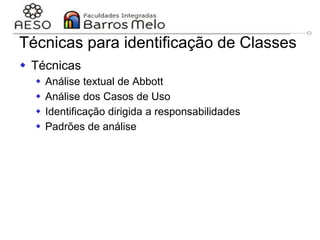

 Técnicas
 Análise textual de Abbott
 Análise dos Casos de Uso
 Identificação dirigida a responsabilidades
 Padrões de análise

orientada a objetos
105

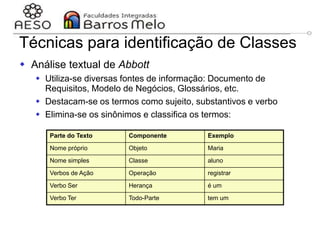

 Análise textual de Abbott
 Utiliza-se diversas fontes de informação: Documento de
Requisitos, Modelo de Negócios, Glossários, etc.
 Destacam-se os termos como sujeito, substantivos e verbo
 Elimina-se os sinônimos e classifica os termos:
Parte do Texto Componente Exemplo
Nome próprio Objeto Maria
Nome simples Classe aluno
Verbos de Ação Operação registrar
Verbo Ser Herança é um
Verbo Ter Todo-Parte tem um

orientada a objetos
106
 Vantagem
 Simplicidade
 Desvantagem
 Resultado depende da completude do documento
fonte
 Pode-se gerar classes candidatas que nunca serão
classes
 A linguagem natural é imprecisa e classes
importantes podem não ser identificadas.

orientada a objetos
107

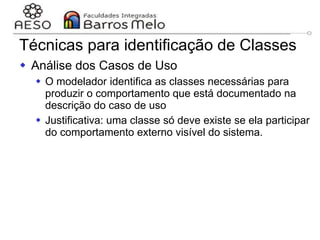

 O modelador identifica as classes necessárias para
produzir o comportamento que está documentado na
descrição do caso de uso
 Justificativa: uma classe só deve existe se ela participar
do comportamento externo visível do sistema.

orientada a objetos
108

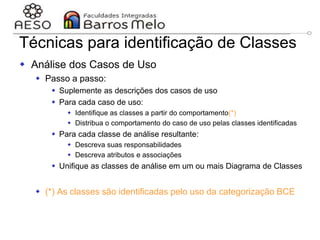

 Passo a passo:
 Suplemente as descrições dos casos de uso
 Para cada caso de uso:
 Identifique as classes a partir do comportamento(*)
 Distribua o comportamento do caso de uso pelas classes identificadas
 Para cada classe de análise resultante:
 Descreva suas responsabilidades
 Descreva atributos e associações
 Unifique as classes de análise em um ou mais Diagrama de Classes
 (*) As classes são identificadas pelo uso da categorização BCE

orientada a objetos
109

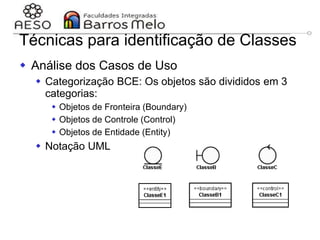

 Categorização BCE: Os objetos são divididos em 3
categorias:
 Objetos de Fronteira (Boundary)
 Objetos de Controle (Control)
 Objetos de Entidade (Entity)
 Notação UML

orientada a objetos
110

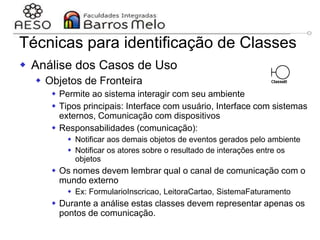

 Objetos de Fronteira
 Permite ao sistema interagir com seu ambiente
 Tipos principais: Interface com usuário, Interface com sistemas
externos, Comunicação com dispositivos
 Responsabilidades (comunicação):
 Notificar aos demais objetos de eventos gerados pelo ambiente
 Notificar os atores sobre o resultado de interações entre os
objetos
 Os nomes devem lembrar qual o canal de comunicação com o
mundo externo
 Ex: FormularioInscricao, LeitoraCartao, SistemaFaturamento
 Durante a análise estas classes devem representar apenas os
pontos de comunicação.

orientada a objetos
111

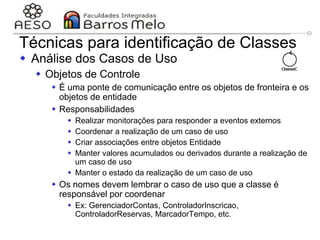

 Objetos de Controle
 É uma ponte de comunicação entre os objetos de fronteira e os
objetos de entidade
 Responsabilidades
 Realizar monitorações para responder a eventos externos
 Coordenar a realização de um caso de uso
 Criar associações entre objetos Entidade
 Manter valores acumulados ou derivados durante a realização de
um caso de uso
 Manter o estado da realização de um caso de uso
 Os nomes devem lembrar o caso de uso que a classe é
responsável por coordenar
 Ex: GerenciadorContas, ControladorInscricao,
ControladorReservas, MarcadorTempo, etc.

orientada a objetos
112

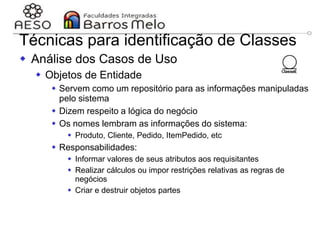

 Objetos de Entidade
 Servem como um repositório para as informações manipuladas
pelo sistema
 Dizem respeito a lógica do negócio
 Os nomes lembram as informações do sistema:
 Produto, Cliente, Pedido, ItemPedido, etc
 Responsabilidades:
 Informar valores de seus atributos aos requisitantes
 Realizar cálculos ou impor restrições relativas as regras de
negócios
 Criar e destruir objetos partes

orientada a objetos
113

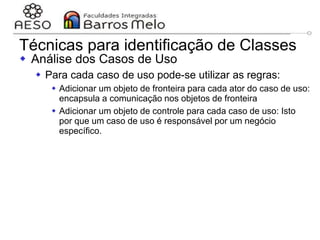

 Para cada caso de uso pode-se utilizar as regras:
 Adicionar um objeto de fronteira para cada ator do caso de uso:
encapsula a comunicação nos objetos de fronteira
 Adicionar um objeto de controle para cada caso de uso: Isto
por que um caso de uso é responsável por um negócio
específico.

orientada a objetos
114

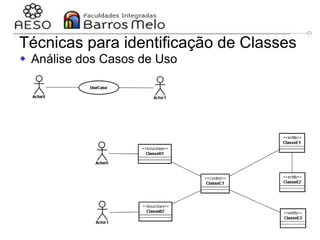

 Análise dos Casos de Uso Objetos de fronteira,
controle e entidade são
usados na realização de
um caso de uso.

orientada a objetos
115

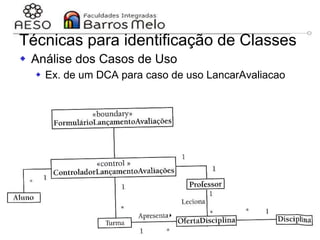

 Ex. de um DCA para caso de uso LancarAvaliacao

orientada a objetos
116

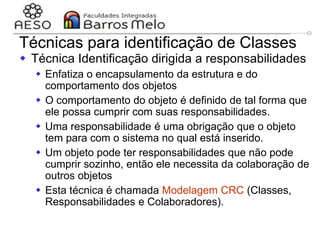

 Técnica Identificação dirigida a responsabilidades
 Enfatiza o encapsulamento da estrutura e do
comportamento dos objetos
 O comportamento do objeto é definido de tal forma que
ele possa cumprir com suas responsabilidades.
 Uma responsabilidade é uma obrigação que o objeto
tem para com o sistema no qual está inserido.
 Um objeto pode ter responsabilidades que não pode
cumprir sozinho, então ele necessita da colaboração de
outros objetos
 Esta técnica é chamada Modelagem CRC (Classes,
Responsabilidades e Colaboradores).

orientada a objetos
117

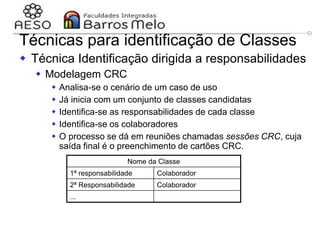

 Modelagem CRC
 Analisa-se o cenário de um caso de uso
 Já inicia com um conjunto de classes candidatas
 Identifica-se as responsabilidades de cada classe
 Identifica-se os colaboradores
 O processo se dá em reuniões chamadas sessões CRC, cuja
saída final é o preenchimento de cartões CRC.
Nome da Classe
1ª responsabilidade Colaborador
2ª Responsabilidade Colaborador
...

orientada a objetos
118

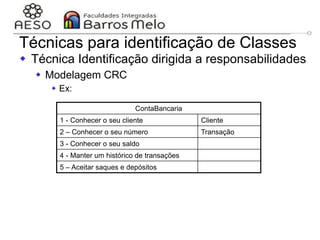

 Modelagem CRC
 Ex:
ContaBancaria
1 - Conhecer o seu cliente Cliente
2 – Conhecer o seu número Transação
3 - Conhecer o seu saldo
4 - Manter um histórico de transações
5 – Aceitar saques e depósitos

orientada a objetos
120

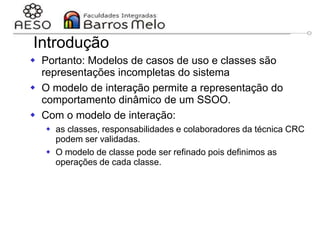

Introdução
 Portanto: Modelos de casos de uso e classes são
representações incompletas do sistema
 O modelo de interação permite a representação do
comportamento dinâmico de um SSOO.
 Com o modelo de interação:
 as classes, responsabilidades e colaboradores da técnica CRC
podem ser validadas.
 O modelo de classe pode ser refinado pois definimos as
operações de cada classe.

orientada a objetos
121

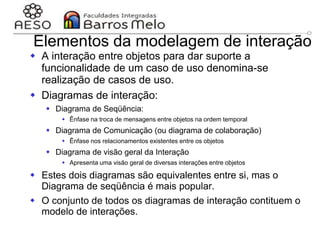

Elementos da modelagem de interação
 A interação entre objetos para dar suporte a
funcionalidade de um caso de uso denomina-se
realização de casos de uso.
 Diagramas de interação:
 Diagrama de Seqüência:
 Ênfase na troca de mensagens entre objetos na ordem temporal
 Diagrama de Comunicação (ou diagrama de colaboração)
 Ênfase nos relacionamentos existentes entre os objetos
 Diagrama de visão geral da Interação
 Apresenta uma visão geral de diversas interações entre objetos
 Estes dois diagramas são equivalentes entre si, mas o
Diagrama de seqüência é mais popular.
 O conjunto de todos os diagramas de interação contituem o
modelo de interações.

orientada a objetos
122

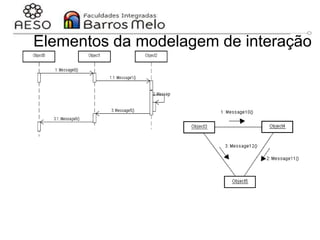

Diagrama de seqüência
Diagrama de comunicação

orientada a objetos
123

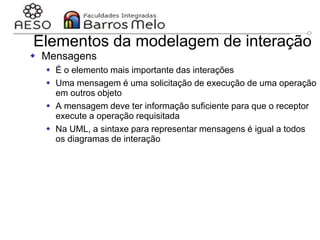

 Mensagens
 É o elemento mais importante das interações
 Uma mensagem é uma solicitação de execução de uma operação
em outros objeto
 A mensagem deve ter informação suficiente para que o receptor
execute a operação requisitada
 Na UML, a sintaxe para representar mensagens é igual a todos
os diagramas de interação

orientada a objetos
124

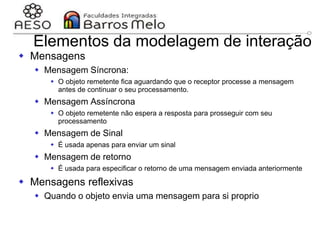

 Mensagens
 Mensagem Síncrona:
 O objeto remetente fica aguardando que o receptor processe a mensagem
antes de continuar o seu processamento.
 Mensagem Assíncrona
 O objeto remetente não espera a resposta para prosseguir com seu
processamento
 Mensagem de Sinal
 É usada apenas para enviar um sinal
 Mensagem de retorno
 É usada para especificar o retorno de uma mensagem enviada anteriormente
 Mensagens reflexivas
 Quando o objeto envia uma mensagem para si proprio

orientada a objetos
125

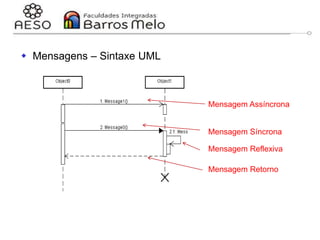

 Mensagens – Sintaxe UML
Mensagem Assíncrona
Mensagem Síncrona
Mensagem Reflexiva
Mensagem Retorno

orientada a objetos
126

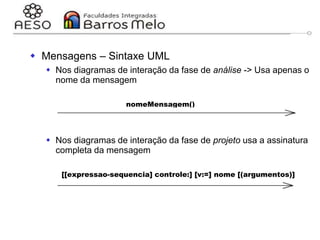

 Nos diagramas de interação da fase de análise -> Usa apenas o
nome da mensagem
nomeMensagem()
 Nos diagramas de interação da fase de projeto usa a assinatura
completa da mensagem
[[expressao-sequencia] controle:] [v:=] nome [(argumentos)]

orientada a objetos
127

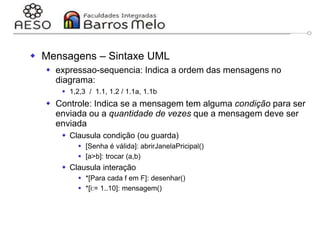

 expressao-sequencia: Indica a ordem das mensagens no
diagrama:
 1,2,3 / 1.1, 1.2 / 1.1a, 1.1b
 Controle: Indica se a mensagem tem alguma condição para ser
enviada ou a quantidade de vezes que a mensagem deve ser
enviada
 Clausula condição (ou guarda)
 [Senha é válida]: abrirJanelaPricipal()
 [a>b]: trocar (a,b)
 Clausula interação
 *[Para cada f em F]: desenhar()
 *[i:= 1..10]: mensagem()

orientada a objetos
128

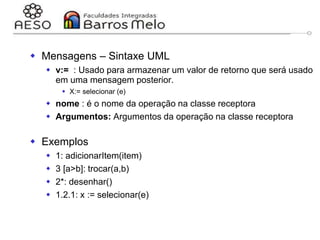

 v:= : Usado para armazenar um valor de retorno que será usado
em uma mensagem posterior.
 X:= selecionar (e)
 nome : é o nome da operação na classe receptora
 Argumentos: Argumentos da operação na classe receptora
 Exemplos
 1: adicionarItem(item)
 3 [a>b]: trocar(a,b)
 2*: desenhar()
 1.2.1: x := selecionar(e)

orientada a objetos
129

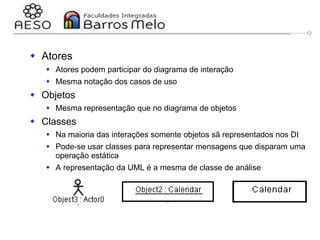

 Atores
 Atores podem participar do diagrama de interação
 Mesma notação dos casos de uso
 Objetos
 Mesma representação que no diagrama de objetos
 Classes
 Na maioria das interações somente objetos sã representados nos DI
 Pode-se usar classes para representar mensagens que disparam uma
operação estática
 A representação da UML é a mesma de classe de análise

orientada a objetos
130

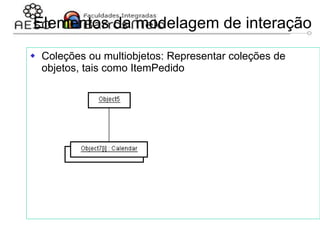

 Coleções ou multiobjetos: Representar coleções de
objetos, tais como ItemPedido

orientada a objetos
131

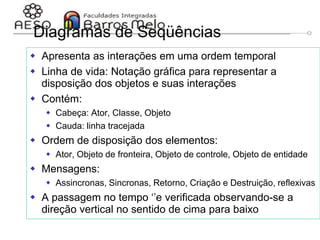

Diagramas de Seqüências
 Apresenta as interações em uma ordem temporal
 Linha de vida: Notação gráfica para representar a
disposição dos objetos e suas interações
 Contém:
 Cabeça: Ator, Classe, Objeto
 Cauda: linha tracejada
 Ordem de disposição dos elementos:
 Ator, Objeto de fronteira, Objeto de controle, Objeto de entidade
 Mensagens:
 Assincronas, Sincronas, Retorno, Criação e Destruição, reflexivas
 A passagem no tempo ‘’e verificada observando-se a
direção vertical no sentido de cima para baixo

orientada a objetos
132

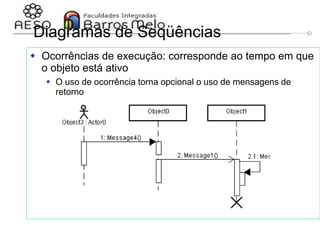

 Ocorrências de execução: corresponde ao tempo em que
o objeto está ativo
 O uso de ocorrência torna opcional o uso de mensagens de
retorno

orientada a objetos
133

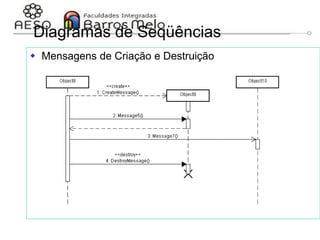

 Mensagens de Criação e Destruição

orientada a objetos
134

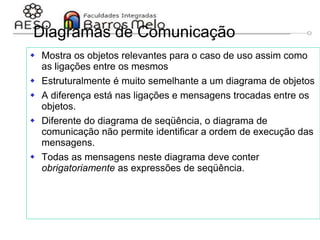

Diagramas de Comunicação
 Mostra os objetos relevantes para o caso de uso assim como
as ligações entre os mesmos
 Estruturalmente é muito semelhante a um diagrama de objetos
 A diferença está nas ligações e mensagens trocadas entre os
objetos.
 Diferente do diagrama de seqüência, o diagrama de
comunicação não permite identificar a ordem de execução das
mensagens.
 Todas as mensagens neste diagrama deve conter
obrigatoriamente as expressões de seqüência.

orientada a objetos
135

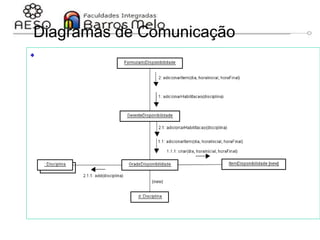

Diagramas de Comunicação


orientada a objetos
136

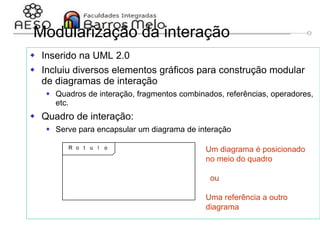

Modularização da interação
 Inserido na UML 2.0
 Incluiu diversos elementos gráficos para construção modular
de diagramas de interação
 Quadros de interação, fragmentos combinados, referências, operadores,
etc.
 Quadro de interação:
 Serve para encapsular um diagrama de interação
Um diagrama é posicionado
no meio do quadro
ou
Uma referência a outro
diagrama

orientada a objetos
137

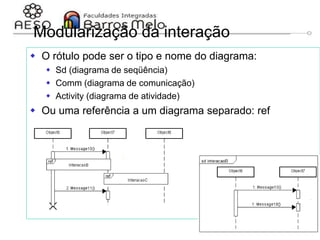

Modularização da interação
 O rótulo pode ser o tipo e nome do diagrama:
 Sd (diagrama de seqüência)
 Comm (diagrama de comunicação)
 Activity (diagrama de atividade)
 Ou uma referência a um diagrama separado: ref

orientada a objetos
138
Diagrama de Visão da Interação
 Representado como um diagrama de atividades.
 Veremos posteriormente, ao estudar Diagrama de
atividades

orientada a objetos
139

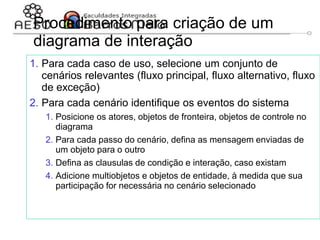

Procedimento para criação de um
diagrama de interação
1. Para cada caso de uso, selecione um conjunto de
cenários relevantes (fluxo principal, fluxo alternativo, fluxo
de exceção)
2. Para cada cenário identifique os eventos do sistema
1. Posicione os atores, objetos de fronteira, objetos de controle no
diagrama
2. Para cada passo do cenário, defina as mensagem enviadas de
um objeto para o outro
3. Defina as clausulas de condição e interação, caso existam
4. Adicione multiobjetos e objetos de entidade, à medida que sua
participação for necessária no cenário selecionado

orientada a objetos
140

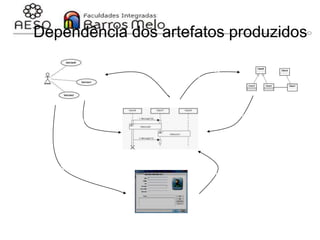

Dependência dos artefatos produzidos
Fornece cenários
Fornece cenários
Valida Interações
Valida
responsabilidades,
identifica novos
objetos
Fornece objetos
Fornece pistas
para identificação de
eventos

Estudo de caso - SCA
1. Para cada caso de uso, selecione um conjunto de
cenários relevantes:
a) Caso de Uso: Realizar Inscrição
b) Cenário:
1....
2. O sistema apresenta as disciplinas para as quais o aluno tem pre-requisito
(conforme RN03), excetuando-se as que já tenha cursado.
3....
orientada a objetos
141

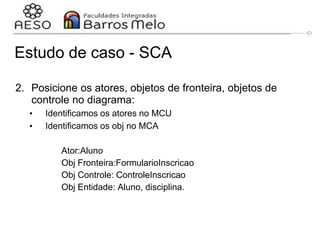

2. Posicione os atores, objetos de fronteira, objetos de
controle no diagrama:
• Identificamos os atores no MCU
• Identificamos os obj no MCA
Ator:Aluno
Obj Fronteira:FormularioInscricao
Obj Controle: ControleInscricao
Obj Entidade: Aluno, disciplina.
orientada a objetos
142

3. Para cada passo do cenário, defina as mensagem
enviadas de um objeto para o outro
– Usar um Diagrama de seqüência
orientada a objetos
143

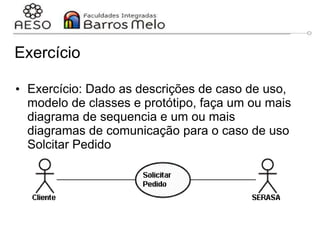

Exercício
• Exercício: Dado as descrições de caso de uso,
modelo de classes e protótipo, faça um ou mais
diagrama de sequencia e um ou mais
diagramas de comunicação para o caso de uso
Solcitar Pedido

Descrição de casos de uso
Fluxo Principal
1. Cliente acessa o sistema
2. Sistema apresenta formulário de solicitação e solicita identificação do
cliente
3. Cliente se identifica
4. Sistema acessa sistema SERASA para consultar situação do cliente
5. Sistema abre pedido e disponibiliza produtos para o cliente
6. Cliente seleciona o produto e insere na lista de itens pedidos.
7. O sistema retira os materiais selecionados da lista de materiais
disponiveis
8. O Cliente confirma o pedido
9. O caso de uso se encerra

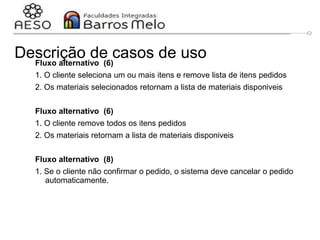

Descrição de casos de uso
Fluxo alternativo (6)
1. O cliente seleciona um ou mais itens e remove lista de itens pedidos
2. Os materiais selecionados retornam a lista de materiais disponiveis
1. O cliente remove todos os itens pedidos
2. Os materiais retornam a lista de materiais disponiveis
1. Se o cliente não confirmar o pedido, o sistema deve cancelar o pedido
automaticamente.

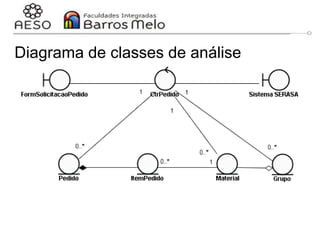

Diagrama de classes de análise

orientada a objetos
148

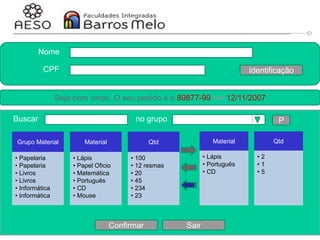

Protótipo
Grupo Material
• Papelaria
• Papelaria
• Livros
• Livros
• Informática
• Informática
Material
• Lápis
• Papel Oficio
• Matemática
• Português
• CD
• Mouse
Qtd
• 100
• 12 resmas
• 20
• 45
• 234
• 23
Material
• Lápis
• Português
• CD
Qtd
• 2
• 1
• 5
Identificação
Seja bem vindo. O seu pedido é o 89877-99 em 12/11/2007
Nome
CPF
Buscar no grupo P
Confirmar Sair

Bibliografia
• BOOCH, Grady; RUMBAUGH, James;
JACOBSON, Ivan. UML: guia do usuário. Rio
de janeiro: Campus, 2000. 472p.

UML (1).ppt

Mais conteúdo relacionado

Semelhante a UML (1).ppt (20)

Último (6)

UML (1).ppt

Notas do Editor
