Componentes da camada fisica do modelo OSI - redes de comunicação

Componentes da camada 1 do modelo OSI
1
Tudosbinformática.blogspot.com

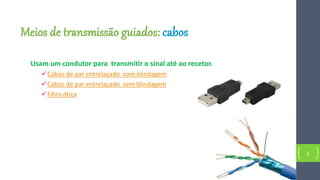

Meios de transmissão guiados: cabos
Usam um condutor para transmitir o sinal até ao recetor.
Cabos de par entrelaçado com blindagem
Cabos de par entrelaçado sem blindagem
Fibra ótica
1

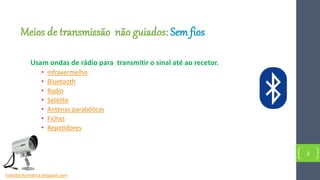

Meios de transmissão não guiados: Sem fios
Usam ondas de rádio para transmitir o sinal até ao recetor.
• Infravermelho
• Bluetooth
• Radio
• Satélite
• Antenas parabólicas
• Fichas
• Repetidores
2

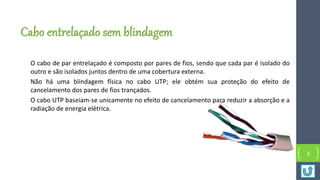

Cabo entrelaçado sem blindagem
O cabo de par entrelaçado é composto por pares de fios, sendo que cada par é isolado do
outro e são isolados juntos dentro de uma cobertura externa.
Não há uma blindagem física no cabo UTP; ele obtém sua proteção do efeito de
cancelamento dos pares de fios trançados.
O cabo UTP baseiam-se unicamente no efeito de cancelamento para reduzir a absorção e a
radiação de energia elétrica.
3

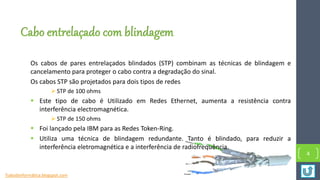

Cabo entrelaçado com blindagem
Os cabos de pares entrelaçados blindados (STP) combinam as técnicas de blindagem e
cancelamento para proteger o cabo contra a degradação do sinal.
Os cabos STP são projetados para dois tipos de redes
 STP de 100 ohms
 Este tipo de cabo é Utilizado em Redes Ethernet, aumenta a resistência contra
interferência electromagnética.
 STP de 150 ohms
 Foi lançado pela IBM para as Redes Token-Ring.
 Utiliza uma técnica de blindagem redundante. Tanto é blindado, para reduzir a
interferência eletromagnética e a interferência de radiofrequência.
4

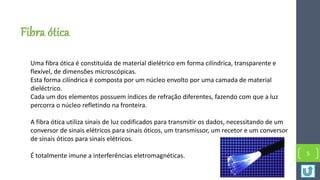

Fibra ótica
Uma fibra ótica é constituída de material dielétrico em forma cilíndrica, transparente e
flexível, de dimensões microscópicas.
Esta forma cilíndrica é composta por um núcleo envolto por uma camada de material
dieléctrico.
Cada um dos elementos possuem índices de refração diferentes, fazendo com que a luz
percorra o núcleo refletindo na fronteira.
A fibra ótica utiliza sinais de luz codificados para transmitir os dados, necessitando de um
conversor de sinais elétricos para sinais óticos, um transmissor, um recetor e um conversor
de sinais óticos para sinais elétricos.
É totalmente imune a interferências eletromagnéticas. 5

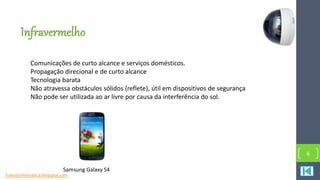

Infravermelho
Comunicações de curto alcance e serviços domésticos.
Propagação direcional e de curto alcance
Tecnologia barata
Não atravessa obstáculos sólidos (reflete), útil em dispositivos de segurança
Não pode ser utilizada ao ar livre por causa da interferência do sol.
6
Samsung Galaxy S4

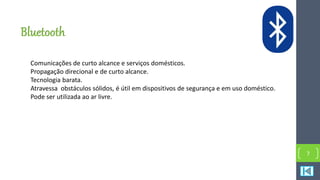

Bluetooth
Comunicações de curto alcance e serviços domésticos.
Propagação direcional e de curto alcance.
Tecnologia barata.
Atravessa obstáculos sólidos, é útil em dispositivos de segurança e em uso doméstico.
Pode ser utilizada ao ar livre.
7

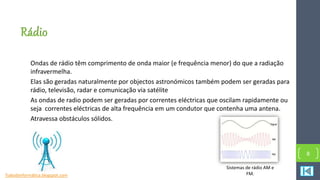

Rádio
Ondas de rádio têm comprimento de onda maior (e frequência menor) do que a radiação
infravermelha.
Elas são geradas naturalmente por objectos astronómicos também podem ser geradas para
rádio, televisão, radar e comunicação via satélite
As ondas de radio podem ser geradas por correntes eléctricas que oscilam rapidamente ou
seja correntes eléctricas de alta frequência em um condutor que contenha uma antena.
Atravessa obstáculos sólidos.
8
Sistemas de rádio AM e
FM.Tudosbinformática.blogspot.com

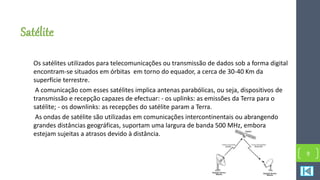

Satélite
Os satélites utilizados para telecomunicações ou transmissão de dados sob a forma digital
encontram-se situados em órbitas em torno do equador, a cerca de 30-40 Km da
superfície terrestre.
A comunicação com esses satélites implica antenas parabólicas, ou seja, dispositivos de
transmissão e recepção capazes de efectuar: - os uplinks: as emissões da Terra para o
satélite; - os downlinks: as recepções do satélite param a Terra.
As ondas de satélite são utilizadas em comunicações intercontinentais ou abrangendo
grandes distâncias geográficas, suportam uma largura de banda 500 MHz, embora
estejam sujeitas a atrasos devido à distância.
9

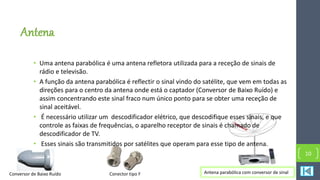

Antena
• Uma antena parabólica é uma antena refletora utilizada para a receção de sinais de
rádio e televisão.
• A função da antena parabólica é reflectir o sinal vindo do satélite, que vem em todas as
direções para o centro da antena onde está o captador (Conversor de Baixo Ruído) e
assim concentrando este sinal fraco num único ponto para se obter uma receção de
sinal aceitável.
• É necessário utilizar um descodificador elétrico, que descodifique esses sinais, e que
controle as faixas de frequências, o aparelho receptor de sinais é chamado de
descodificador de TV.
• Esses sinais são transmitidos por satélites que operam para esse tipo de antena.
10
Antena parabólica com conversor de sinalConversor de Baixo Ruído Conector tipo F

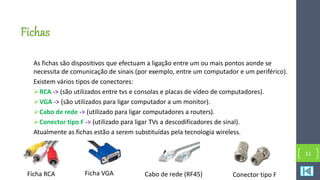

Fichas
As fichas são dispositivos que efectuam a ligação entre um ou mais pontos aonde se
necessita de comunicação de sinais (por exemplo, entre um computador e um periférico).
Existem vários tipos de conectores:
RCA -> (são utilizados entre tvs e consolas e placas de vídeo de computadores).
VGA -> (são utilizados para ligar computador a um monitor).
Cabo de rede -> (utilizado para ligar computadores a routers).
Conector tipo F -> (utilizado para ligar TVs a descodificadores de sinal).
Atualmente as fichas estão a serem substituídas pela tecnologia wireless.
11
Conector tipo FFicha RCA Ficha VGA Cabo de rede (RF45)

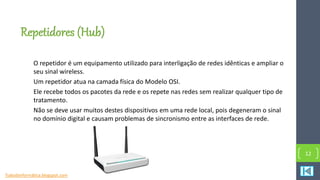

Repetidores (Hub)
O repetidor é um equipamento utilizado para interligação de redes idênticas e ampliar o
seu sinal wireless.
Um repetidor atua na camada física do Modelo OSI.
Ele recebe todos os pacotes da rede e os repete nas redes sem realizar qualquer tipo de
tratamento.
Não se deve usar muitos destes dispositivos em uma rede local, pois degeneram o sinal
no domínio digital e causam problemas de sincronismo entre as interfaces de rede.
12
