Engenharia de Software

Aula 5 – Linguagem UML - Introdução
Profa. Dra. Judith Pavón
Universidade Salvador – UNIFACS
2012

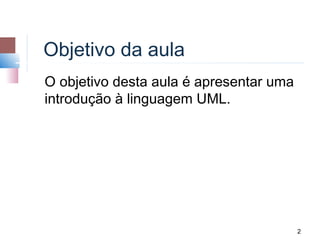

Objetivo da aula
O objetivo desta aula é apresentar uma
introdução à linguagem UML.

2

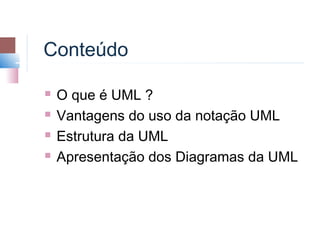

Conteúdo

 O que é UML ?
 Vantagens do uso da notação UML
 Estrutura da UML
 Apresentação dos Diagramas da UML

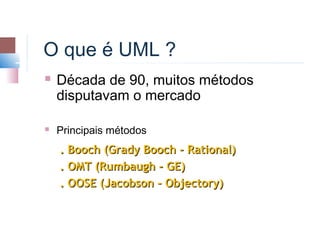

O que é UML ?
 Década de 90, muitos métodos
disputavam o mercado

 Principais métodos
. Booch (Grady Booch - Rational)
. OMT (Rumbaugh - GE)
. OOSE (Jacobson - Objectory)

O que é UML ?
Booch, OMT e OOSE
Individualmente possuíam Método
pontos fortes, mas com Unificado
vários pontos em comum BOOCH
Os três autores decidiram OMT
Unificar seus métodos OOSE
(Rational)
Versões 0.8 e 0.9

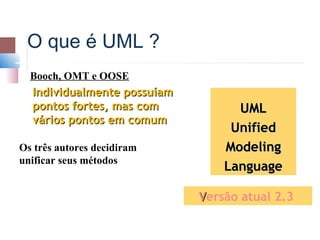

O que é UML ?
Booch, OMT e OOSE
Individualmente possuíam
pontos fortes, mas com UML
vários pontos em comum
Método
Unified
Os três autores decidiram Unificado
Modeling
unificar seus métodos
Language

Versão atual 2.3
Versão 1.0

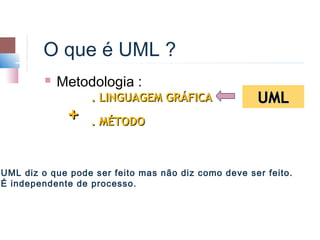

O que é UML ?
 Metodologia :
. LINGUAGEM GRÁFICA UML
+ . MÉTODO

UML diz o que pode ser feito mas não diz como deve ser feito.
É independente de processo.

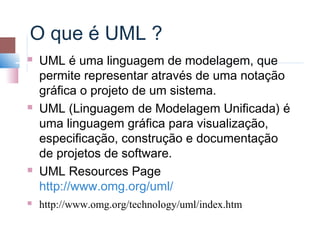

O que é UML ?
 UML é uma linguagem de modelagem, que
permite representar através de uma notação
gráfica o projeto de um sistema.
 UML (Linguagem de Modelagem Unificada) é
uma linguagem gráfica para visualização,
especificação, construção e documentação
de projetos de software.
 UML Resources Page
http://www.omg.org/uml/
 http://www.omg.org/technology/uml/index.htm

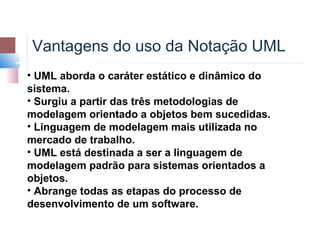

Vantagens do uso da Notação UML
• UML aborda o caráter estático e dinâmico do
sistema.
• Surgiu a partir das três metodologias de
modelagem orientado a objetos bem sucedidas.
• Linguagem de modelagem mais utilizada no
mercado de trabalho.
• UML está destinada a ser a linguagem de
modelagem padrão para sistemas orientados a
objetos.
• Abrange todas as etapas do processo de
desenvolvimento de um software.

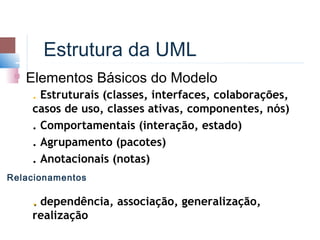

Estrutura da UML
 Elementos Básicos do Modelo
. Estruturais (classes, interfaces, colaborações,
casos de uso, classes ativas, componentes, nós)
. Comportamentais (interação, estado)
. Agrupamento (pacotes)
. Anotacionais (notas)
Relacionamentos

. dependência, associação, generalização,
realização

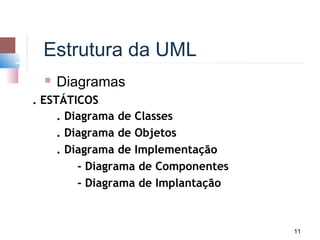

Estrutura da UML
 Diagramas
. ESTÁTICOS
. Diagrama de Classes
. Diagrama de Objetos
. Diagrama de Implementação
- Diagrama de Componentes
- Diagrama de Implantação

11

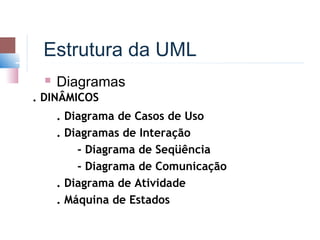

Estrutura da UML
 Diagramas
. DINÂMICOS
. Diagrama de Casos de Uso
. Diagramas de Interação
- Diagrama de Seqüência
- Diagrama de Comunicação
. Diagrama de Atividade
. Máquina de Estados

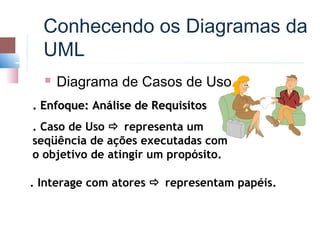

Conhecendo os Diagramas da
UML
 Diagrama de Casos de Uso
. Enfoque: Análise de Requisitos
. Caso de Uso  representa um
seqüência de ações executadas com
o objetivo de atingir um propósito.

. Interage com atores  representam papéis.

UML

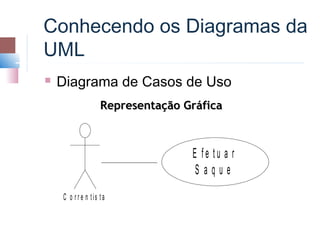

Representação Gráfica

E fe tu a r
Saque
C o r r e n t is t a

UML

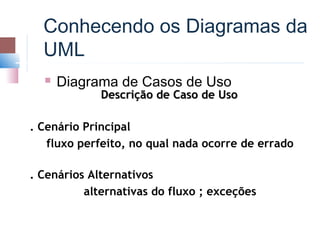

Descrição de Caso de Uso

. Cenário Principal
fluxo perfeito, no qual nada ocorre de errado

. Cenários Alternativos
alternativas do fluxo ; exceções

UML

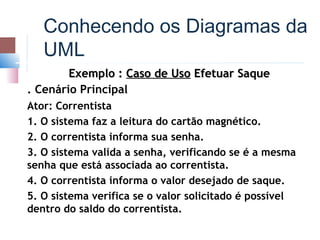

Exemplo : Caso de Uso Efetuar Saque
. Cenário Principal
Ator: Correntista
1. O sistema faz a leitura do cartão magnético.
2. O correntista informa sua senha.
3. O sistema valida a senha, verificando se é a mesma
senha que está associada ao correntista.
4. O correntista informa o valor desejado de saque.
5. O sistema verifica se o valor solicitado é possível
dentro do saldo do correntista.

UML

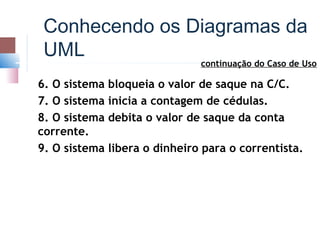

continuação do Caso de Uso

6. O sistema bloqueia o valor de saque na C/C.
7. O sistema inicia a contagem de cédulas.
8. O sistema debita o valor de saque da conta
corrente.
9. O sistema libera o dinheiro para o correntista.

UML
Cenário Perfeito:
É impossível tudo
ocorrer sem
problemas !

Tratar estes problemas

UML

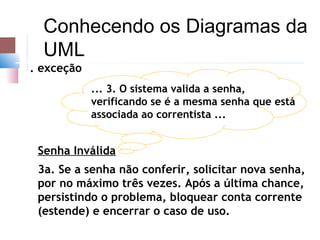

. exceção
... 3. O sistema valida a senha,
verificando se é a mesma senha que está
associada ao correntista ...

Senha Inválida
3a. Se a senha não conferir, solicitar nova senha,
por no máximo três vezes. Após a última chance,
persistindo o problema, bloquear conta corrente
(estende) e encerrar o caso de uso.

UML

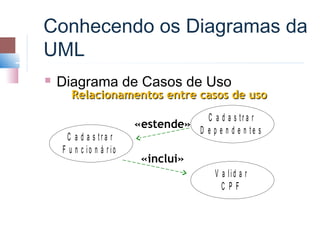

Relacionamentos entre casos de uso
C a d a s tra r
«estende»
D e p e n d e n te s
C a d a s tra r
F u n c io n á r io
«inclui»
V a lid a r
C PF

UML

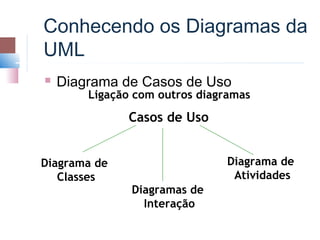

Ligação com outros diagramas

Casos de Uso

Diagrama de Diagrama de
Classes Atividades
Diagramas de
Interação

UML

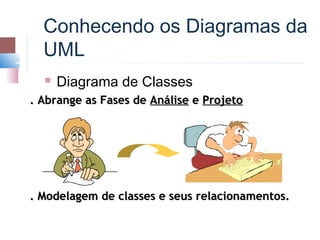

 Diagrama de Classes
. Abrange as Fases de Análise e Projeto

. Modelagem de classes e seus relacionamentos.

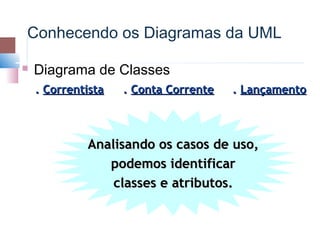

Conhecendo os Diagramas da UML

. Correntista . Conta Corrente . Lançamento

Analisando os casos de uso,
podemos identificar
classes e atributos.

. Correntista
Correntista . Conta Corrente
ContaCorrente . Lançamento
Lancamento
nome numero data
cpf agencia tipo
endereco dataAbertura valor
dataNascimento senha numDocumento
... ... ...

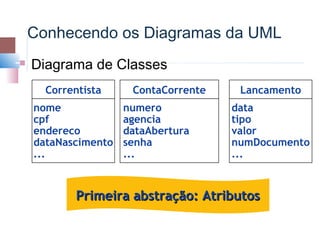

Primeira abstração: Atributos

. Correntista
Correntista . Conta Corrente
ContaCorrente . Lançamento
Lancamento
nome numero data
cpf agencia tipo

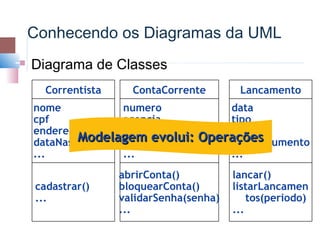

dataNascimento senhaevolui:
Modelagem Operações
numDocumento
... ... ...
abrirConta() lancar()
cadastrar() bloquearConta() listarLancamen
... validarSenha(senha) tos(periodo)
... ...

Correntista ContaCorrente Lancamento
nome numero data
cpf agencia tipo
dataNascimento senha

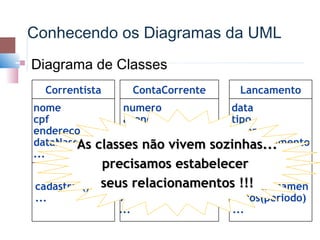

As classes não vivem numDocumento
sozinhas...
... ... ...
precisamos estabelecer
abrirConta() lancar()
cadastrar() seus relacionamentos !!!
bloquearConta() listarLancamen
... validarSenha(senha) tos(periodo)
... ...

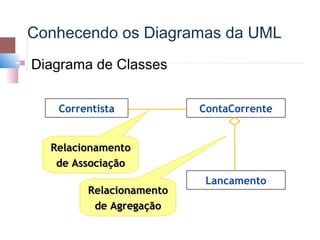

Correntista ContaCorrente

Relacionamento
de Associação
Lancamento
Relacionamento
de Agregação


Correntista ContaCorrente

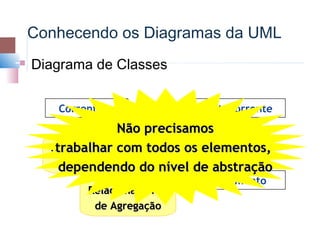

Não precisamos
Relacionamento todos os elementos,
trabalhar com
de Associação do nível de abstração
dependendo
Lancamento
Relacionamento
de Agregação

UML

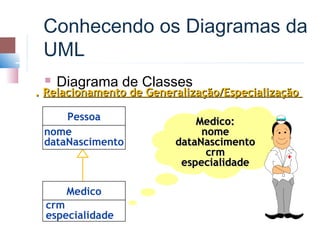

. Relacionamento de Generalização/Especialização

Pessoa Medico:
nome nome
dataNascimento dataNascimento
crm
especialidade

Medico
crm
especialidade

UML

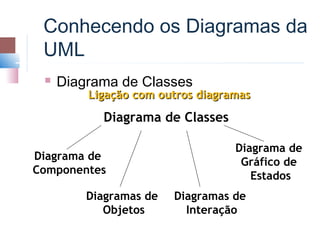

Ligação com outros diagramas

Diagrama de Classes

Diagrama de
Diagrama de
Gráfico de
Componentes
Estados
Diagramas de Diagramas de
Objetos Interação

UML

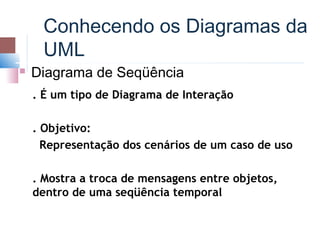

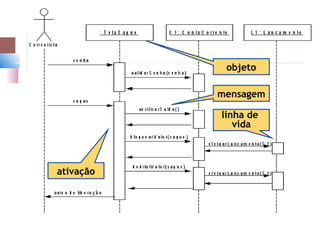

 Diagrama de Seqüência
. É um tipo de Diagrama de Interação

. Objetivo:
Representação dos cenários de um caso de uso

. Mostra a troca de mensagens entre objetos,
dentro de uma seqüência temporal

objeto

mensagem

linha de
vida

ativação

UML

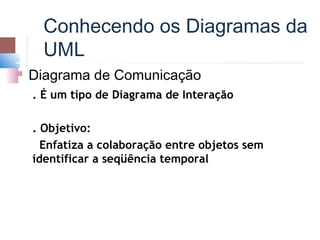

 Diagrama de Comunicação
. É um tipo de Diagrama de Interação

. Objetivo:
Enfatiza a colaboração entre objetos sem
identificar a seqüência temporal

UML

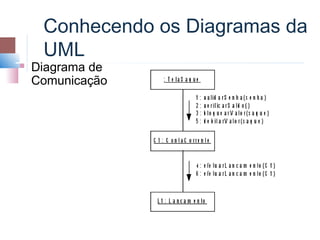

 Diagrama de
Comunicação

UML

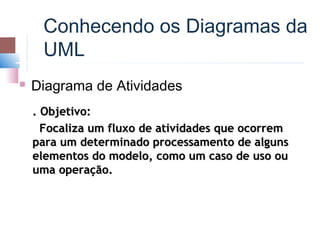

 Diagrama de Atividades
. Objetivo:
Focaliza um fluxo de atividades que ocorrem
para um determinado processamento de alguns
elementos do modelo, como um caso de uso ou
uma operação.

UML
 Diagrama
de
Atividades

UML

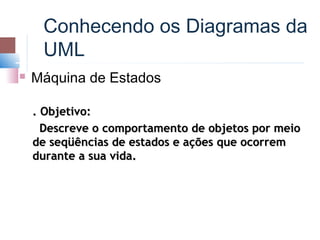

 Máquina de Estados

. Objetivo:
Descreve o comportamento de objetos por meio
de seqüências de estados e ações que ocorrem
durante a sua vida.

UML

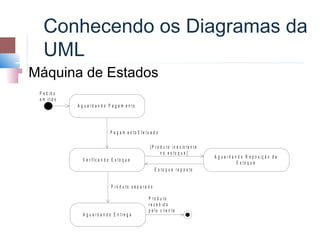

 Máquina de Estados
P e d id o
e m itid o
A g u a rd a n d o P a g a m e n to

P a g a m e n to E fe tu a d o

[P r o d u to in e x is te n te
n o e s to q u e ]
A g u a r d a n d o R e p o s iç ã o d e
V e r ific a n d o E s to q u e
E s to q u e
E s to q u e re p o s to

P ro d u to s e p a ra d o

P ro d u to
r e c e b id o
p e lo c lie n te
A g u a rd a n d o E n tre g a

UML

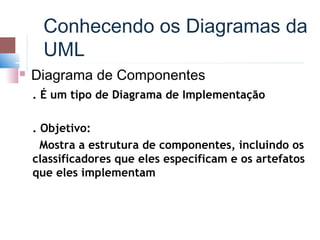

 Diagrama de Componentes
. É um tipo de Diagrama de Implementação

. Objetivo:
Mostra a estrutura de componentes, incluindo os
classificadores que eles especificam e os artefatos
que eles implementam

UML

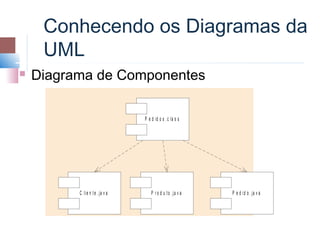

 Diagrama de Componentes

P e d id o s . c la s s

C lie n t e . ja v a P r o d u t o . ja v a P e d id o . ja v a

UML

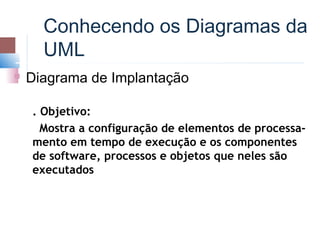

 Diagrama de Implantação

. Objetivo:
Mostra a configuração de elementos de processa-
mento em tempo de execução e os componentes
de software, processos e objetos que neles são
executados

UML

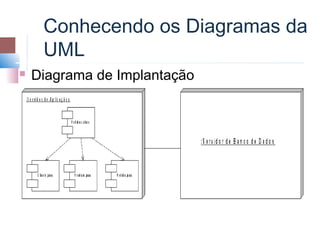

 Diagrama de Implantação

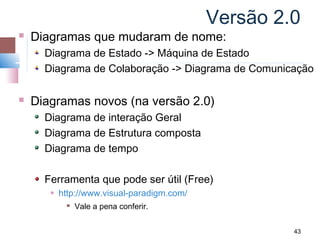

Versão 2.0
 Diagramas que mudaram de nome:
Diagrama de Estado -> Máquina de Estado
Diagrama de Colaboração -> Diagrama de Comunicação

 Diagramas novos (na versão 2.0)
Diagrama de interação Geral
Diagrama de Estrutura composta
Diagrama de tempo

Ferramenta que pode ser útil (Free)
 http://www.visual-paradigm.com/
 Vale a pena conferir.

43
