Este informe resume la tercera salida de campo a la Represa de San José de Uzunña. Identificaron la estación meteorológica, el tipo de presa y los horizontes de suelos. La presa tiene 26-27 metros de altura y almacena 10 millones de metros cúbicos de agua para riego. Observan problemas como contaminación por visitantes y desechos de truchas criadas en la represa.
Represa de san jose de uzuña

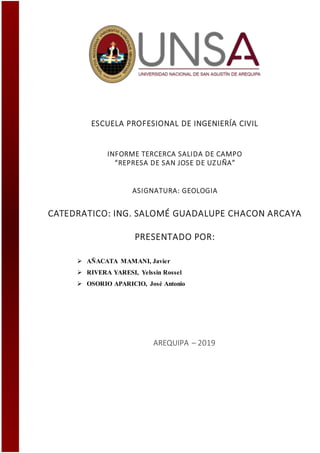

- 1. ESCUELA PROFESIONAL DE INGENIERÍA CIVIL INFORME TERCERCA SALIDA DE CAMPO “REPRESA DE SAN JOSE DE UZUÑA” ASIGNATURA: GEOLOGIA CATEDRATICO: ING. SALOMÉ GUADALUPE CHACON ARCAYA PRESENTADO POR: AÑACATA MAMANI, Javier RIVERA YARESI, Yelssin Rossel OSORIO APARICIO, José Antonio AREQUIPA – 2019

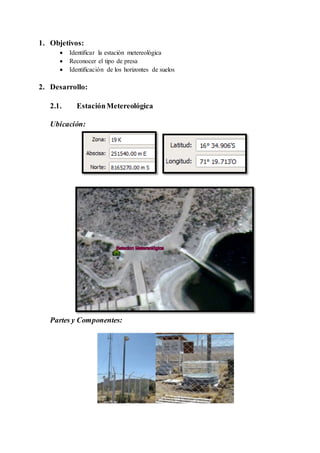

- 2. 1. Objetivos: Identificar la estación metereológica Reconocer el tipo de presa Identificación de los horizontes de suelos 2. Desarrollo: 2.1. EstaciónMetereológica Ubicación: Partes y Componentes:

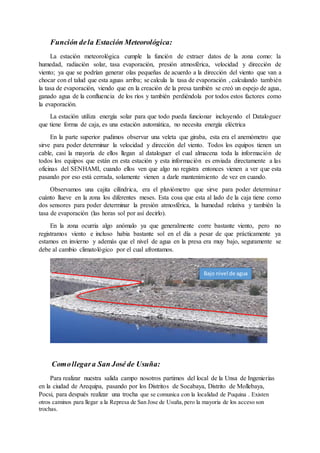

- 3. Función dela Estación Meteorológica: La estación meteorológica cumple la función de extraer datos de la zona como: la humedad, radiación solar, tasa evaporación, presión atmosférica, velocidad y dirección de viento; ya que se podrían generar olas pequeñas de acuerdo a la dirección del viento que van a chocar con el talud que esta aguas arriba; se calcula la tasa de evaporación , calculando también la tasa de evaporación, viendo que en la creación de la presa también se creó un espejo de agua, ganado agua de la confluencia de los ríos y también perdiéndola por todos estos factores como la evaporación. La estación utiliza energía solar para que todo pueda funcionar incluyendo el Dataloguer que tiene forma de caja, es una estación automática, no necesita energía eléctrica En la parte superior pudimos observar una veleta que giraba, esta era el anemómetro que sirve para poder determinar la velocidad y dirección del viento. Todos los equipos tienen un cable, casi la mayoría de ellos llegan al dataloguer el cual almacena toda la información de todos los equipos que están en esta estación y esta información es enviada directamente a las oficinas del SENHAMI, cuando ellos ven que algo no registra entonces vienen a ver que esta pasando por eso está cerrada, solamente vienen a darle mantenimiento de vez en cuando. Observamos una cajita cilíndrica, era el pluviómetro que sirve para poder determinar cuánto llueve en la zona los diferentes meses. Esta cosa que esta al lado de la caja tiene como dos sensores para poder determinar la presión atmosférica, la humedad relativa y también la tasa de evaporación (las horas sol por así decirlo). En la zona ocurria algo anómalo ya que generalmente corre bastante viento, pero no registramos viento e incluso habia bastante sol en el día a pesar de que prácticamente ya estamos en invierno y además que el nivel de agua en la presa era muy bajo, seguramente se debe al cambio climatológico por el cual afrontamos. Comollegara San José de Usuña: Para realizar nuestra salida campo nosotros partimos del local de la Unsa de Ingenierías en la ciudad de Arequipa, pasando por los Distritos de Socabaya, Distrito de Mollebaya, Pocsi, para después realizar una trocha que se comunica con la localidad de Puquina . Existen otros caminos para llegar a la Represa de San Jose de Usuña,pero la mayoria de los acceso son trochas. Bajo nivel de agua

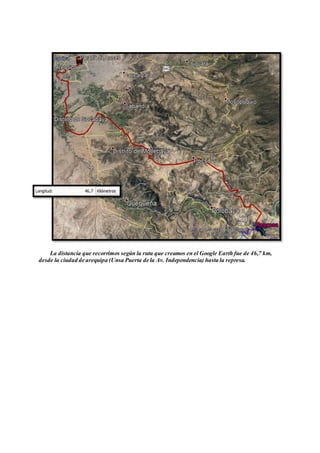

- 4. La distancia que recorrimos según la ruta que creamos en el Google Earth fue de 46,7 km, desde la ciudad de arequipa (Unsa Puerta de la Av. Independencia) hasta la represa.

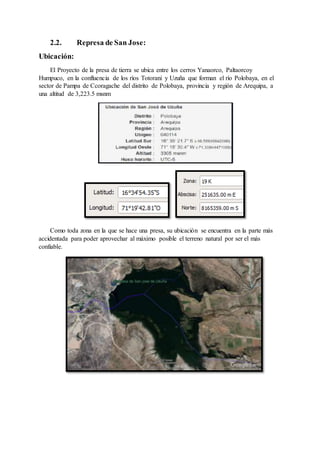

- 6. 2.2. Represa de San Jose: Ubicación: El Proyecto de la presa de tierra se ubica entre los cerros Yanaorco, Paltaorcoy Humpuco, en la confluencia de los ríos Totorani y Uzuña que forman el río Polobaya, en el sector de Pampa de Ccoragache del distrito de Polobaya, provincia y región de Arequipa, a una altitud de 3,223.5 msnm Como toda zona en la que se hace una presa, su ubicación se encuentra en la parte más accidentada para poder aprovechar al máximo posible el terreno natural por ser el más confiable.

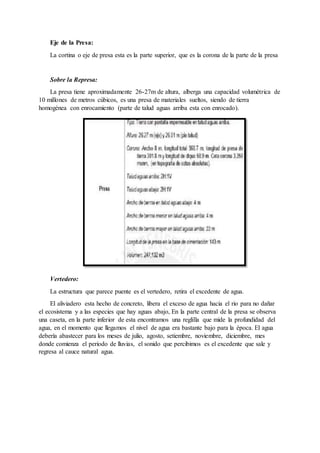

- 8. Eje de la Presa: La cortina o eje de presa esta es la parte superior, que es la corona de la parte de la presa Sobre la Represa: La presa tiene aproximadamente 26-27m de altura, alberga una capacidad volumétrica de 10 millones de metros cúbicos, es una presa de materiales sueltos, siendo de tierra homogénea con enrocamiento (parte de talud aguas arriba esta con enrocado). Vertedero: La estructura que parece puente es el vertedero, retira el excedente de agua. El aliviadero esta hecho de concreto, libera el exceso de agua hacia el rio para no dañar el ecosistema y a las especies que hay aguas abajo, En la parte central de la presa se observa una caseta, en la parte inferior de esta encontramos una reglilla que mide la profundidad del agua, en el momento que llegamos el nivel de agua era bastante bajo para la época. El agua debería abastecer para los meses de julio, agosto, setiembre, noviembre, diciembre, mes donde comienza el periodo de lluvias, el sonido que percibimos es el excedente que sale y regresa al cauce natural agua.

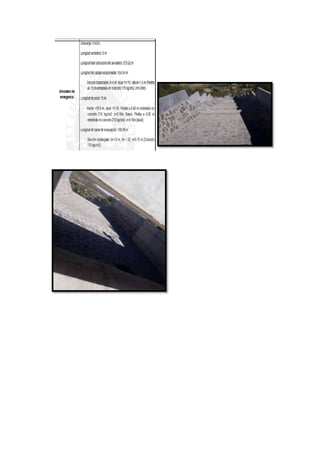

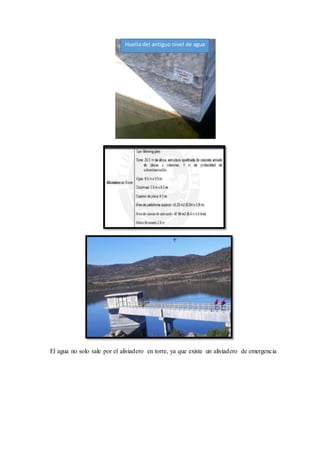

- 9. El agua no solo sale por el aliviadero en torre, ya que existe un aliviadero de emergencia Huella del antiguo nivel de agua

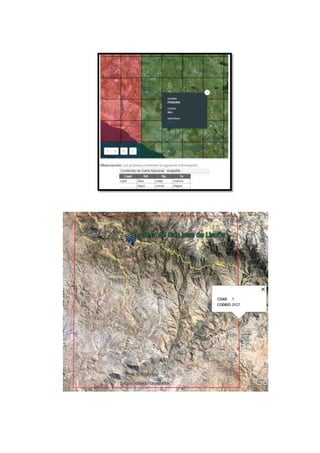

- 12. Finalidad de la Represa: La Presa de San Jose se construyó con fines de irrigación para poder asegurar que todas las áreas agrícolas de Polobaya, Quequeña, Yarabamba e incluso Socabaya, tengan agua todas las épocas del año (cultivos) y poder tener diferentes cultivos. La represa se hizo en este sector con la finalidad de represar el agua de 2 ríos, el rio de la parte superior derecha confluyen dos ríos, es decir, en la presa confluyen hasta agua de tres ríos, para así incrementar la productividad de los cultivos de la zona Ríos del Cuadrante 34-t, descargado en formato shp.

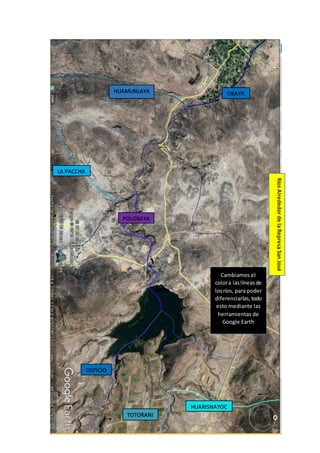

- 13. OBAYA LA PACCHA POLOBAYA HUAMUNLAYA HUARISNAYOC OSPICIO TOTORANI Cambiamos el colora laslíneasde losríos, para poder diferenciarlas,todo esto mediante las herramientas de Google Earth RíosAlrededordelaRepresaSanJosé

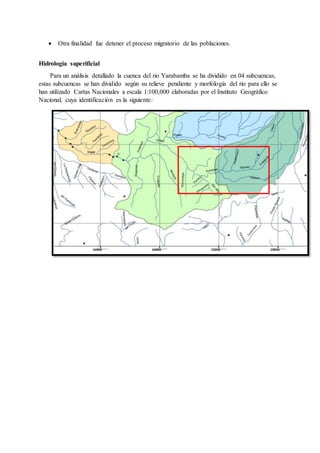

- 14. Otra finalidad fue detener el proceso migratorio de las poblaciones. Hidrologia superificial Para un análisis detallado la cuenca del rio Yarabamba se ha dividido en 04 subcuencas, estas subcuencas se han dividido según su relieve pendiente y morfología del rio para ello se han utilizado Cartas Nacionales a escala 1:100,000 elaboradas por el Instituto Geográfico Nacional, cuya identificación es la siguiente:

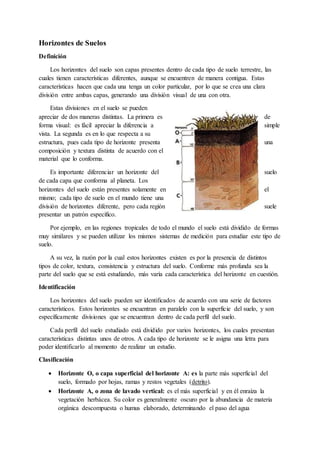

- 15. Horizontes de Suelos Definición Los horizontes del suelo son capas presentes dentro de cada tipo de suelo terrestre, las cuales tienen características diferentes, aunque se encuentren de manera contigua. Estas características hacen que cada una tenga un color particular, por lo que se crea una clara división entre ambas capas, generando una división visual de una con otra. Estas divisiones en el suelo se pueden apreciar de dos maneras distintas. La primera es de forma visual: es fácil apreciar la diferencia a simple vista. La segunda es en lo que respecta a su estructura, pues cada tipo de horizonte presenta una composición y textura distinta de acuerdo con el material que lo conforma. Es importante diferenciar un horizonte del suelo de cada capa que conforma al planeta. Los horizontes del suelo están presentes solamente en el mismo; cada tipo de suelo en el mundo tiene una división de horizontes diferente, pero cada región suele presentar un patrón específico. Por ejemplo, en las regiones tropicales de todo el mundo el suelo está dividido de formas muy similares y se pueden utilizar los mismos sistemas de medición para estudiar este tipo de suelo. A su vez, la razón por la cual estos horizontes existen es por la presencia de distintos tipos de color, textura, consistencia y estructura del suelo. Conforme más profunda sea la parte del suelo que se está estudiando, más varía cada característica del horizonte en cuestión. Identificación Los horizontes del suelo pueden ser identificados de acuerdo con una serie de factores característicos. Estos horizontes se encuentran en paralelo con la superficie del suelo, y son específicamente divisiones que se encuentran dentro de cada perfil del suelo. Cada perfil del suelo estudiado está dividido por varios horizontes, los cuales presentan características distintas unos de otros. A cada tipo de horizonte se le asigna una letra para poder identificarlo al momento de realizar un estudio. Clasificación Horizonte O, o capa superficial del horizonte A: es la parte más superficial del suelo, formado por hojas, ramas y restos vegetales (detrito). Horizonte A, o zona de lavado vertical: es el más superficial y en él enraíza la vegetación herbácea. Su color es generalmente oscuro por la abundancia de materia orgánica descompuesta o humus elaborado, determinando el paso del agua

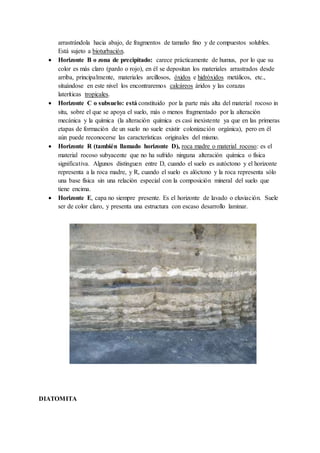

- 16. arrastrándola hacia abajo, de fragmentos de tamaño fino y de compuestos solubles. Está sujeto a bioturbación. Horizonte B o zona de precipitado: carece prácticamente de humus, por lo que su color es más claro (pardo o rojo), en él se depositan los materiales arrastrados desde arriba, principalmente, materiales arcillosos, óxidos e hidróxidos metálicos, etc., situándose en este nivel los encontraremos calcáreos áridos y las corazas lateríticas tropicales. Horizonte C o subsuelo: está constituido por la parte más alta del material rocoso in situ, sobre el que se apoya el suelo, más o menos fragmentado por la alteración mecánica y la química (la alteración química es casi inexistente ya que en las primeras etapas de formación de un suelo no suele existir colonización orgánica), pero en él aún puede reconocerse las características originales del mismo. Horizonte R (también llamado horizonte D), roca madre o material rocoso: es el material rocoso subyacente que no ha sufrido ninguna alteración química o física significativa. Algunos distinguen entre D, cuando el suelo es autóctono y el horizonte representa a la roca madre, y R, cuando el suelo es alóctono y la roca representa sólo una base física sin una relación especial con la composición mineral del suelo que tiene encima. Horizonte E, capa no siempre presente. Es el horizonte de lavado o eluviación. Suele ser de color claro, y presenta una estructura con escaso desarrollo laminar. DIATOMITA

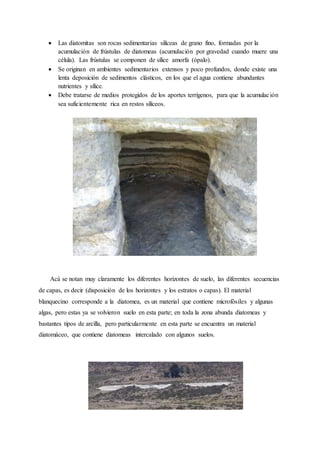

- 17. Las diatomitas son rocas sedimentarias silíceas de grano fino, formadas por la acumulación de frústulas de diatomeas (acumulación por gravedad cuando muere una célula). Las frústulas se componen de sílice amorfa (ópalo). Se originan en ambientes sedimentarios extensos y poco profundos, donde existe una lenta deposición de sedimentos clásticos, en los que el agua contiene abundantes nutrientes y sílice. Debe tratarse de medios protegidos de los aportes terrígenos, para que la acumulación sea suficientemente rica en restos silíceos. Acá se notan muy claramente los diferentes horizontes de suelo, las diferentes secuencias de capas, es decir (disposición de los horizontes y los estratos o capas). El material blanquecino corresponde a la diatomea, es un material que contiene microfósiles y algunas algas, pero estas ya se volvieron suelo en esta parte; en toda la zona abunda diatomeas y bastantes tipos de arcilla, pero particularmente en esta parte se encuentra un material diatomáceo, que contiene diatomeas intercalado con algunos suelos.

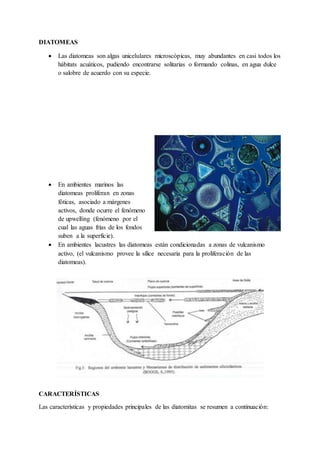

- 18. DIATOMEAS Las diatomeas son algas unicelulares microscópicas, muy abundantes en casi todos los hábitats acuáticos, pudiendo encontrarse solitarias o formando colinas, en agua dulce o salobre de acuerdo con su especie. En ambientes marinos las diatomeas proliferan en zonas fóticas, asociado a márgenes activos, donde ocurre el fenómeno de upwelling (fenómeno por el cual las aguas frías de los fondos suben a la superficie). En ambientes lacustres las diatomeas están condicionadas a zonas de vulcanismo activo, (el vulcanismo provee la sílice necesaria para la proliferación de las diatomeas). CARACTERÍSTICAS Las características y propiedades principales de las diatomitas se resumen a continuación:

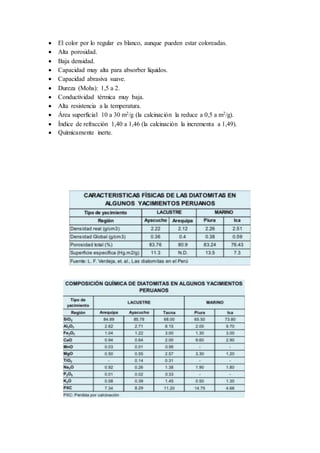

- 19. El color por lo regular es blanco, aunque pueden estar coloreadas. Alta porosidad. Baja densidad. Capacidad muy alta para absorber líquidos. Capacidad abrasiva suave. Dureza (Mohs): 1,5 a 2. Conductividad térmica muy baja. Alta resistencia a la temperatura. Área superficial 10 a 30 m2/g (la calcinación la reduce a 0,5 a m2/g). Índice de refracción 1,40 a 1,46 (la calcinación la incrementa a 1,49). Químicamente inerte.

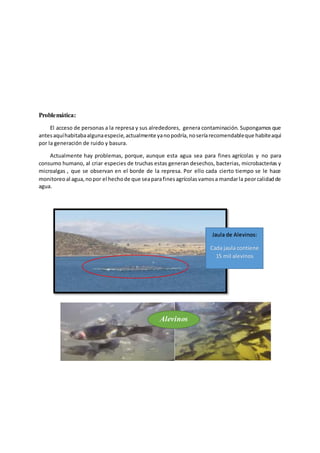

- 20. Problemática: El acceso de personas a la represa y sus alrededores, genera contaminación. Supongamos que antesaquíhabitabaalgunaespecie,actualmente yanopodría,noseríarecomendableque habiteaquí por la generación de ruido y basura. Actualmente hay problemas, porque, aunque esta agua sea para fines agrícolas y no para consumo humano, al criar especies de truchas estas generan desechos, bacterias, microbacterias y microalgas , que se observan en el borde de la represa. Por ello cada cierto tiempo se le hace monitoreoal agua,nopor el hechode que seaparafinesagrícolasvamosa mandarla peorcalidadde agua. Jaula de Alevinos: Cada jaula contiene 15 mil alevinos Alevinos

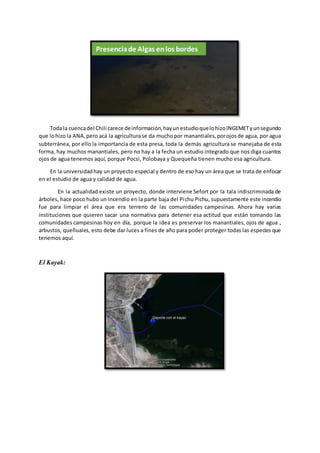

- 21. Todala cuencadel Chili carece deinformación,hayunestudioquelohizoINGEMETyunsegundo que lohizo la ANA,pero acá la agriculturase da muchopor manantiales,porojosde agua, por agua subterránea, por ello la importancia de esta presa, toda la demás agricultura se manejaba de esta forma, hay muchos manantiales, pero no hay a la fecha un estudio integrado que nos diga cuantos ojos de agua tenemos aquí, porque Pocsi, Polobaya y Quequeña tienen mucho esa agricultura. En la universidadhay un proyecto especial y dentro de eso hay un área que se trata de enfocar en el estudio de agua y calidad de agua. En la actualidad existe un proyecto, donde interviene Sefort por la tala indiscriminada de árboles, hace poco hubo un incendio en la parte baja del Pichu Pichu, supuestamente este incendio fue para limpiar el área que era terreno de las comunidades campesinas. Ahora hay varias instituciones que quieren sacar una normativa para detener esa actitud que están tomando las comunidades campesinas hoy en día, porque la idea es preservar los manantiales, ojos de agua , arbustos, queñuales, esto debe dar luces a fines de año para poder proteger todas las especies que tenemos aquí. El Kayak: Presenciade Algas enlos bordes

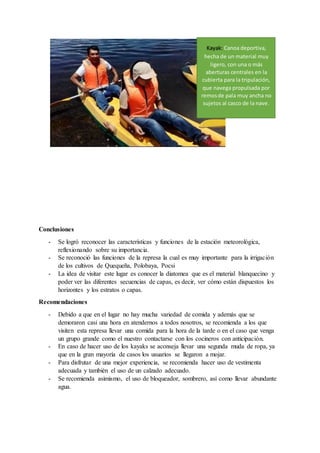

- 22. Conclusiones - Se logró reconocer las características y funciones de la estación meteorológica, reflexionando sobre su importancia. - Se reconoció las funciones de la represa la cual es muy importante para la irrigación de los cultivos de Quequeña, Polobaya, Pocsi - La idea de visitar este lugar es conocer la diatomea que es el material blanquecino y poder ver las diferentes secuencias de capas, es decir, ver cómo están dispuestos los horizontes y los estratos o capas. Recomendaciones - Debido a que en el lugar no hay mucha variedad de comida y además que se demoraron casi una hora en atendernos a todos nosotros, se recomienda a los que visiten esta represa llevar una comida para la hora de la tarde o en el caso que venga un grupo grande como el nuestro contactarse con los cocineros con anticipación. - En caso de hacer uso de los kayaks se aconseja llevar una segunda muda de ropa, ya que en la gran mayoría de casos los usuarios se llegaron a mojar. - Para disfrutar de una mejor experiencia, se recomienda hacer uso de vestimenta adecuada y también el uso de un calzado adecuado. - Se recomienda asimismo, el uso de bloqueador, sombrero, así como llevar abundante agua. Kayak: Canoa deportiva, hecha de un material muy ligero, con una o más aberturas centrales en la cubierta para la tripulación, que navega propulsada por remosde pala muy ancha no sujetos al casco de la nave.
