Introducción:
Las redes son un conjunto de ordenadores conectados entre sí bajo un mismo código de
señales, esto facilita al usuario en intercambio de información, edición de la misma y la
distribución de trabajos. Por lo general las empresas o que acuden a la informática para
satisfacer sus necesidades de información suelen empezar con pocas computadoras y unos
cuantos periféricos. Pero poco a poco se van ampliando los recursos de hardware como los
de software para desarrollar una gestión de información. En el presente documento podrá
encontrar más información acerca de lo que es una red, tipos de redes que existen, requisitos
para poder instalar una red y ejemplos de topologías que podría emplear según sea su
necesidad gracias al presente documente podremos obtener conocimientos necesarios acerca
de este tema tan importante como lo son las redes, al tener un conocimiento profundo acerca
de estas podremos dar soluciones y decidir qué tipo de red se adecua más a nuestras
necesidades y a la de los demás.

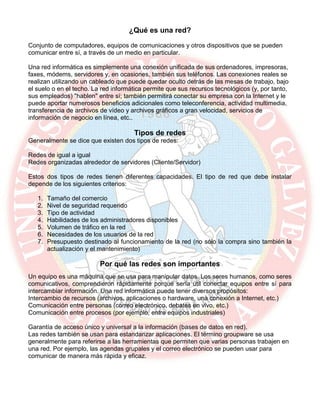

¿Qué es una red?
Conjunto de computadores, equipos de comunicaciones y otros dispositivos que se pueden
comunicar entre sí, a través de un medio en particular.
Una red informática es simplemente una conexión unificada de sus ordenadores, impresoras,
faxes, módems, servidores y, en ocasiones, también sus teléfonos. Las conexiones reales se
realizan utilizando un cableado que puede quedar oculto detrás de las mesas de trabajo, bajo
el suelo o en el techo. La red informática permite que sus recursos tecnológicos (y, por tanto,
sus empleados) "hablen" entre sí; también permitirá conectar su empresa con la Internet y le
puede aportar numerosos beneficios adicionales como teleconferencia, actividad multimedia,
transferencia de archivos de vídeo y archivos gráficos a gran velocidad, servicios de
información de negocio en línea, etc..
Tipos de redes
Generalmente se dice que existen dos tipos de redes:
Redes de igual a igual
Redes organizadas alrededor de servidores (Cliente/Servidor)
Estos dos tipos de redes tienen diferentes capacidades. El tipo de red que debe instalar
depende de los siguientes criterios:
1. Tamaño del comercio
2. Nivel de seguridad requerido
3. Tipo de actividad
4. Habilidades de los administradores disponibles
5. Volumen de tráfico en la red
6. Necesidades de los usuarios de la red
7. Presupuesto destinado al funcionamiento de la red (no sólo la compra sino también la
actualización y el mantenimiento)
Por qué las redes son importantes
Un equipo es una máquina que se usa para manipular datos. Los seres humanos, como seres
comunicativos, comprendieron rápidamente porqué sería útil conectar equipos entre sí para
intercambiar información. Una red informática puede tener diversos propósitos:
Intercambio de recursos (archivos, aplicaciones o hardware, una conexión a Internet, etc.)
Comunicación entre personas (correo electrónico, debates en vivo, etc.)
Comunicación entre procesos (por ejemplo, entre equipos industriales)
Garantía de acceso único y universal a la información (bases de datos en red).
Las redes también se usan para estandarizar aplicaciones. El término groupware se usa
generalmente para referirse a las herramientas que permiten que varias personas trabajen en
una red. Por ejemplo, las agendas grupales y el correo electrónico se pueden usar para
comunicar de manera más rápida y eficaz.

Qué se necesita para montar una red de ordenadores
Para montar una red ya sea Ethernet o Inalámbrica, necesitamos unos elementos comunes
para su interconexión. Estos elementos son los denominados adaptadores de red, los cuales
harán de intérpretes entre las señales electrónicas que circulan por los cables de red, u ondas
de radio, y el ordenador. Otro elemento prácticamente imprescindible es el denominado
concentrador, que será el encargado de gestionar los paquetes que circulan por los cables, de
forma que estos lleguen a su destino. En redes inalámbricas necesitaremos de un dispositivo
adicional denominado Punto de Acceso (Access Point, en inglés), el cual realizará las
funciones del concentrador, asignando un canal de radio a cada adaptador de red. Aunque no
es imprescindible, su uso es muy recomendado en este tipo de redes. En el caso de querer
conectar en red solo dos equipos, este concentrador puede ser sustituido por un cable de red
cruzado, llamado Ethernet Crossover. Esta solución podríamos denominarla punto a punto, ya
que el cable cruzado conecta directamente a los dos ordenadores. Siempre que se quieran
poner en red más de dos ordenadores es necesario el uso de un concentrador.
Actualmente existen dos tipos de concentradores, los concentradores convencionales y los
conmutados, llamados Hub y Switch respectivamente. Al igual que es necesario el uso de
componentes de hardware para que se comuniquen entre ellos, también es imprescindible el
uso de unos componentes de software como lo son, el cliente, los servicios, y el protocolo. De
estos componentes el único imprescindible es el protocolo, el cual permitirá a los equipos
entenderse entre ellos. Adicionalmente, dependiendo de la topología de red que escojamos,
harán falta más o menos componentes, tanto de hardware como de software.
Los componentes fundamentales de una red son el servidor, los terminales, los dispositivos de
red y el medio de comunicación. En algunos casos, se puede usar la palabra arquitectura en
un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el
protocolo considera dicho cableado.
Requisitos mínimos para instalar y configurar una red
*Dos computadoras o más, c/u con una placa de red.
*Los drivers de dichas placas instalados correctamente sin que tengan signos de admiración
en la parte de administración de dispositivos de Windows.
*Elegir el servidor o (HOST) determinado para la conexión con las estaciones de trabajo.
*Elija el equipo HOST para Conexión compartida a Internet.
*Determinar el tipo de adoptadores de Red, que necesita para su Red
*Determine el tipo de adaptadores de red que necesita para su red
*Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores
de red, concentradores y cables.
*Debemos tener configurada la tarjeta de red.

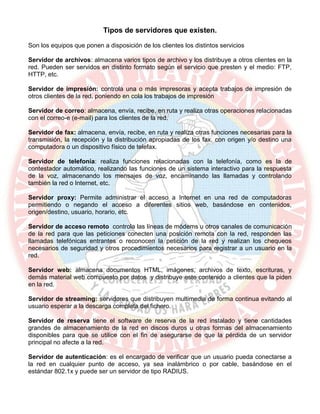

Tipos de servidores que existen.
Son los equipos que ponen a disposición de los clientes los distintos servicios
Servidor de archivos: almacena varios tipos de archivo y los distribuye a otros clientes en la
red. Pueden ser servidos en distinto formato según el servicio que presten y el medio: FTP,
HTTP, etc.
Servidor de impresión: controla una o más impresoras y acepta trabajos de impresión de
otros clientes de la red, poniendo en cola los trabajos de impresión
Servidor de correo: almacena, envía, recibe, en ruta y realiza otras operaciones relacionadas
con el correo-e (e-mail) para los clientes de la red.
Servidor de fax: almacena, envía, recibe, en ruta y realiza otras funciones necesarias para la
transmisión, la recepción y la distribución apropiadas de los fax, con origen y/o destino una
computadora o un dispositivo físico de telefax.
Servidor de telefonía: realiza funciones relacionadas con la telefonía, como es la de
contestador automático, realizando las funciones de un sistema interactivo para la respuesta
de la voz, almacenando los mensajes de voz, encaminando las llamadas y controlando
también la red o Internet, etc.
Servidor proxy: Permite administrar el acceso a Internet en una red de computadoras
permitiendo o negando el acceso a diferentes sitios web, basándose en contenidos,
origen/destino, usuario, horario, etc.
Servidor de acceso remoto controla las líneas de módems u otros canales de comunicación
de la red para que las peticiones conecten una posición remota con la red, responden las
llamadas telefónicas entrantes o reconocen la petición de la red y realizan los chequeos
necesarios de seguridad y otros procedimientos necesarios para registrar a un usuario en la
red.
Servidor web: almacena documentos HTML, imágenes, archivos de texto, escrituras, y
demás material web compuesto por datos y distribuye este contenido a clientes que la piden
en la red.
Servidor de streaming: servidores que distribuyen multimedia de forma continua evitando al
usuario esperar a la descarga completa del fichero.
Servidor de reserva tiene el software de reserva de la red instalado y tiene cantidades
grandes de almacenamiento de la red en discos duros u otras formas del almacenamiento
disponibles para que se utilice con el fin de asegurarse de que la pérdida de un servidor
principal no afecte a la red.
Servidor de autenticación: es el encargado de verificar que un usuario pueda conectarse a
la red en cualquier punto de acceso, ya sea inalámbrico o por cable, basándose en el
estándar 802.1x y puede ser un servidor de tipo RADIUS.

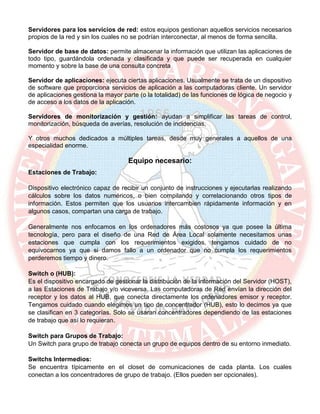

Servidores para los servicios de red: estos equipos gestionan aquellos servicios necesarios
propios de la red y sin los cuales no se podrían interconectar, al menos de forma sencilla.
Servidor de base de datos: permite almacenar la información que utilizan las aplicaciones de
todo tipo, guardándola ordenada y clasificada y que puede ser recuperada en cualquier
momento y sobre la base de una consulta concreta
Servidor de aplicaciones: ejecuta ciertas aplicaciones. Usualmente se trata de un dispositivo
de software que proporciona servicios de aplicación a las computadoras cliente. Un servidor
de aplicaciones gestiona la mayor parte (o la totalidad) de las funciones de lógica de negocio y
de acceso a los datos de la aplicación.
Servidores de monitorización y gestión: ayudan a simplificar las tareas de control,
monitorización, búsqueda de averías, resolución de incidencias,
Y otros muchos dedicados a múltiples tareas, desde muy generales a aquellos de una
especialidad enorme.
Equipo necesario:
Estaciones de Trabajo:
Dispositivo electrónico capaz de recibir un conjunto de instrucciones y ejecutarlas realizando
cálculos sobre los datos numéricos, o bien compilando y correlacionando otros tipos de
información. Estos permiten que los usuarios intercambien rápidamente información y en
algunos casos, compartan una carga de trabajo.
Generalmente nos enfocamos en los ordenadores más costosos ya que posee la última
tecnología, pero para el diseño de una Red de Área Local solamente necesitamos unas
estaciones que cumpla con los requerimientos exigidos, tengamos cuidado de no
equivocarnos ya que si damos fallo a un ordenador que no cumpla los requerimientos
perderemos tiempo y dinero.
Switch o (HUB):
Es el dispositivo encargado de gestionar la distribución de la información del Servidor (HOST),
a las Estaciones de Trabajo y/o viceversa. Las computadoras de Red envían la dirección del
receptor y los datos al HUB, que conecta directamente los ordenadores emisor y receptor.
Tengamos cuidado cuando elegimos un tipo de concentrador (HUB), esto lo decimos ya que
se clasifican en 3 categorías. Solo se usaran concentradores dependiendo de las estaciones
de trabajo que así lo requieran.
Switch para Grupos de Trabajo:
Un Switch para grupo de trabajo conecta un grupo de equipos dentro de su entorno inmediato.
Switchs Intermedios:
Se encuentra típicamente en el closet de comunicaciones de cada planta. Los cuales
conectan a los concentradores de grupo de trabajo. (Ellos pueden ser opcionales).

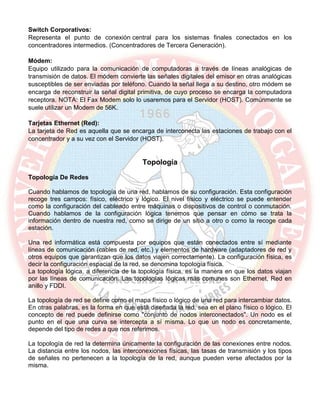

Switch Corporativos:
Representa el punto de conexión central para los sistemas finales conectados en los
concentradores intermedios. (Concentradores de Tercera Generación).
Módem:
Equipo utilizado para la comunicación de computadoras a través de líneas analógicas de
transmisión de datos. El módem convierte las señales digitales del emisor en otras analógicas
susceptibles de ser enviadas por teléfono. Cuando la señal llega a su destino, otro módem se
encarga de reconstruir la señal digital primitiva, de cuyo proceso se encarga la computadora
receptora. NOTA: El Fax Modem solo lo usaremos para el Servidor (HOST). Comúnmente se
suele utilizar un Modem de 56K.
Tarjetas Ethernet (Red):
La tarjeta de Red es aquella que se encarga de interconecta las estaciones de trabajo con el
concentrador y a su vez con el Servidor (HOST).
Topología
Topología De Redes
Cuando hablamos de topología de una red, hablamos de su configuración. Esta configuración
recoge tres campos: físico, eléctrico y lógico. El nivel físico y eléctrico se puede entender
como la configuración del cableado entre máquinas o dispositivos de control o conmutación.
Cuando hablamos de la configuración lógica tenemos que pensar en cómo se trata la
información dentro de nuestra red, como se dirige de un sitio a otro o como la recoge cada
estación.
Una red informática está compuesta por equipos que están conectados entre sí mediante
líneas de comunicación (cables de red, etc.) y elementos de hardware (adaptadores de red y
otros equipos que garantizan que los datos viajen correctamente). La configuración física, es
decir la configuración espacial de la red, se denomina topología física.
La topología lógica, a diferencia de la topología física, es la manera en que los datos viajan
por las líneas de comunicación. Las topologías lógicas más comunes son Ethernet, Red en
anillo y FDDI.
La topología de red se define como el mapa físico o lógico de una red para intercambiar datos.
En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El
concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el
punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente,
depende del tipo de redes a que nos referimos.
La topología de red la determina únicamente la configuración de las conexiones entre nodos.
La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y los tipos
de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la
misma.

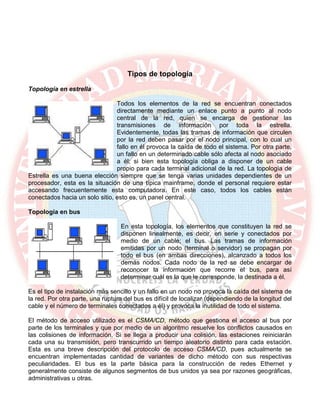

Tipos de topología
Topología en estrella
Todos los elementos de la red se encuentran conectados
directamente mediante un enlace punto a punto al nodo
central de la red, quien se encarga de gestionar las
transmisiones de información por toda la estrella.
Evidentemente, todas las tramas de información que circulen
por la red deben pasar por el nodo principal, con lo cual un
fallo en él provoca la caída de todo el sistema. Por otra parte,
un fallo en un determinado cable sólo afecta al nodo asociado
a él; si bien esta topología obliga a disponer de un cable
propio para cada terminal adicional de la red. La topología de
Estrella es una buena elección siempre que se tenga varias unidades dependientes de un
procesador, esta es la situación de una típica mainframe, donde el personal requiere estar
accesando frecuentemente esta computadora. En este caso, todos los cables están
conectados hacia un solo sitio, esto es, un panel central.
Topología en bus
En esta topología, los elementos que constituyen la red se
disponen linealmente, es decir, en serie y conectados por
medio de un cable; el bus. Las tramas de información
emitidas por un nodo (terminal o servidor) se propagan por
todo el bus (en ambas direcciones), alcanzado a todos los
demás nodos. Cada nodo de la red se debe encargar de
reconocer la información que recorre el bus, para así
determinar cuál es la que le corresponde, la destinada a él.
Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema de
la red. Por otra parte, una ruptura del bus es difícil de localizar (dependiendo de la longitud del
cable y el número de terminales conectados a él) y provoca la inutilidad de todo el sistema.
El método de acceso utilizado es el CSMA/CD, método que gestiona el acceso al bus por
parte de los terminales y que por medio de un algoritmo resuelve los conflictos causados en
las colisiones de información. Si se llega a producir una colisión, las estaciones reiniciarán
cada una su transmisión, pero transcurrido un tiempo aleatorio distinto para cada estación.
Esta es una breve descripción del protocolo de acceso CSMA/CD, pues actualmente se
encuentran implementadas cantidad de variantes de dicho método con sus respectivas
peculiaridades. El bus es la parte básica para la construcción de redes Ethernet y
generalmente consiste de algunos segmentos de bus unidos ya sea por razones geográficas,
administrativas u otras.

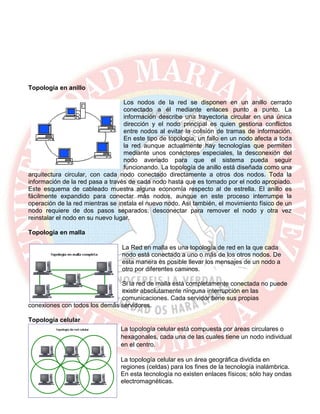

Topología en anillo
Los nodos de la red se disponen en un anillo cerrado
conectado a él mediante enlaces punto a punto. La
información describe una trayectoria circular en una única
dirección y el nodo principal es quien gestiona conflictos
entre nodos al evitar la colisión de tramas de información.
En este tipo de topología, un fallo en un nodo afecta a toda
la red aunque actualmente hay tecnologías que permiten
mediante unos conectores especiales, la desconexión del
nodo averiado para que el sistema pueda seguir
funcionando. La topología de anillo está diseñada como una
arquitectura circular, con cada nodo conectado directamente a otros dos nodos. Toda la
información de la red pasa a través de cada nodo hasta que es tomado por el nodo apropiado.
Este esquema de cableado muestra alguna economía respecto al de estrella. El anillo es
fácilmente expandido para conectar más nodos, aunque en este proceso interrumpe la
operación de la red mientras se instala el nuevo nodo. Así también, el movimiento físico de un
nodo requiere de dos pasos separados: desconectar para remover el nodo y otra vez
reinstalar el nodo en su nuevo lugar.
Topología en malla
La Red en malla es una topología de red en la que cada
nodo está conectado a uno o más de los otros nodos. De
esta manera es posible llevar los mensajes de un nodo a
otro por diferentes caminos.
Si la red de malla está completamente conectada no puede
existir absolutamente ninguna interrupción en las
comunicaciones. Cada servidor tiene sus propias
conexiones con todos los demás servidores.
Topología celular
La topología celular está compuesta por áreas circulares o
hexagonales, cada una de las cuales tiene un nodo individual
en el centro.
La topología celular es un área geográfica dividida en
regiones (celdas) para los fines de la tecnología inalámbrica.
En esta tecnología no existen enlaces físicos; sólo hay ondas
electromagnéticas.

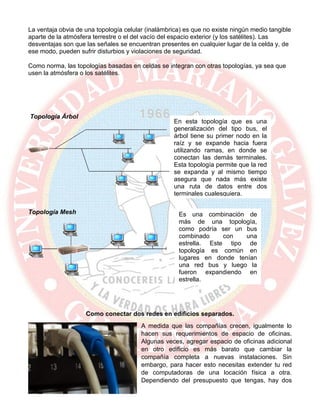

La ventaja obvia de una topología celular (inalámbrica) es que no existe ningún medio tangible
aparte de la atmósfera terrestre o el del vacío del espacio exterior (y los satélites). Las
desventajas son que las señales se encuentran presentes en cualquier lugar de la celda y, de
ese modo, pueden sufrir disturbios y violaciones de seguridad.
Como norma, las topologías basadas en celdas se integran con otras topologías, ya sea que
usen la atmósfera o los satélites.
Topología Árbol
Topología Mesh
Como conectar dos redes en edificios separados.
A medida que las compañías crecen, igualmente lo
hacen sus requerimientos de espacio de oficinas.
Algunas veces, agregar espacio de oficinas adicional
en otro edificio es más barato que cambiar la
compañía completa a nuevas instalaciones. Sin
embargo, para hacer esto necesitas extender tu red
de computadoras de una locación física a otra.
Dependiendo del presupuesto que tengas, hay dos
En esta topología que es una
generalización del tipo bus, el
árbol tiene su primer nodo en la
raíz y se expande hacia fuera
utilizando ramas, en donde se
conectan las demás terminales.
Esta topología permite que la red
se expanda y al mismo tiempo
asegura que nada más existe
una ruta de datos entre dos
terminales cualesquiera.
Es una combinación de
más de una topología,
como podría ser un bus
combinado con una
estrella. Este tipo de
topología es común en
lugares en donde tenían
una red bus y luego la
fueron expandiendo en
estrella.

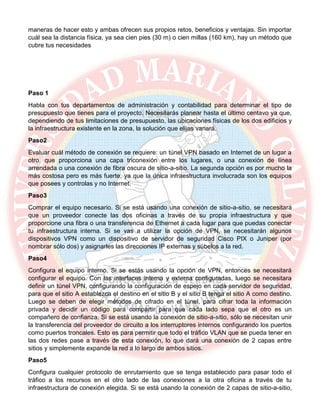

maneras de hacer esto y ambas ofrecen sus propios retos, beneficios y ventajas. Sin importar
cuál sea la distancia física, ya sea cien pies (30 m) o cien millas (160 km), hay un método que
cubre tus necesidades
Paso 1
Habla con tus departamentos de administración y contabilidad para determinar el tipo de
presupuesto que tienes para el proyecto. Necesitarás planear hasta el último centavo ya que,
dependiendo de tus limitaciones de presupuesto, las ubicaciones físicas de los dos edificios y
la infraestructura existente en la zona, la solución que elijas variará.
Paso2
Evaluar cuál método de conexión se requiere: un túnel VPN basado en Internet de un lugar a
otro, que proporciona una capa triconexión entre los lugares, o una conexión de línea
arrendada o una conexión de fibra oscura de sitio-a-sitio. La segunda opción es por mucho la
más costosa pero es más fuerte, ya que la única infraestructura involucrada son los equipos
que posees y controlas y no Internet.
Paso3
Comprar el equipo necesario. Si se está usando una conexión de sitio-a-sitio, se necesitará
que un proveedor conecte las dos oficinas a través de su propia infraestructura y que
proporcione una fibra o una transferencia de Ethernet a cada lugar para que puedas conectar
tu infraestructura interna. Si se vas a utilizar la opción de VPN, se necesitarán algunos
dispositivos VPN como un dispositivo de servidor de seguridad Cisco PIX o Juniper (por
nombrar sólo dos) y asignarles las direcciones IP externas y súbelos a la red.
Paso4
Configura el equipo interno. Si se estás usando la opción de VPN, entonces se necesitará
configurar el equipo. Con las interfaces interna y externa configuradas, luego se necesitara
definir un túnel VPN, configurando la configuración de espejo en cada servidor de seguridad,
para que el sitio A establezca el destino en el sitio B y el sitio B tenga el sitio A como destino.
Luego se deben de elegir métodos de cifrado en el túnel, para cifrar toda la información
privada y decidir un código para compartir para que cada lado sepa que el otro es un
compañero de confianza. Si se está usando la conexión de sitio-a-sitio, sólo se necesitan unir
la transferencia del proveedor de circuito a los interruptores internos configurando los puertos
como puertos troncales. Esto es para permitir que todo el tráfico VLAN que se pueda tener en
las dos redes pase a través de esta conexión, lo que dará una conexión de 2 capas entre
sitios y simplemente expande la red a lo largo de ambos sitios.
Paso5
Configura cualquier protocolo de enrutamiento que se tenga establecido para pasar todo el
tráfico a los recursos en el otro lado de las conexiones a la otra oficina a través de tu
infraestructura de conexión elegida. Si se está usando la conexión de 2 capas de sitio-a-sitio,

esto no será necesario, ya que los dos interruptores estarán compartiendo todas las rutas que

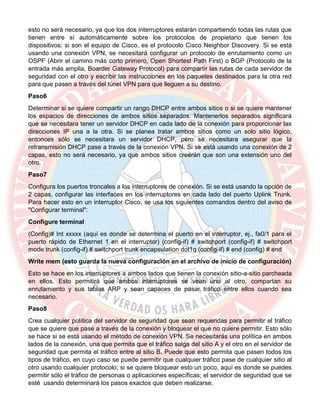

tienen entre sí automáticamente sobre los protocolos de propietario que tienen los
dispositivos; si son el equipo de Cisco, es el protocolo Cisco Neighbor Discovery. Si se está
usando una conexión VPN, se necesitará configurar un protocolo de enrutamiento como un
OSPF (Abrir el camino más corto primero, Open Shortest Path First) o BGP (Protocolo de la
entrada más amplia, Boarder Gateway Protocol) para compartir las rutas de cada servidor de
seguridad con el otro y escribir las instrucciones en los paquetes destinados para la otra red
para que pasen a través del túnel VPN para que lleguen a su destino.
Paso6
Determinar si se quiere compartir un rango DHCP entre ambos sitios o si se quiere mantener
los espacios de direcciones de ambos sitios separados. Mantenerlos separados significará
que se necesitara tener un servidor DHCP en cada lado de la conexión para proporcionar las
direcciones IP una a la otra. Si se planea tratar ambos sitios como un solo sitio lógico,
entonces sólo se necesitara un servidor DHCP, pero se necesitara asegurar que la
retransmisión DHCP pase a través de la conexión VPN. Si se está usando una conexión de 2
capas, esto no será necesario, ya que ambos sitios creerán que son una extensión uno del
otro.
Paso7
Configura los puertos troncales a los interruptores de conexión. Si se está usando la opción de
2 capas, configurar las interfaces en los interruptores en cada lado del puerto Uplink Trunk.
Para hacer esto en un interruptor Cisco, se usa los siguientes comandos dentro del aviso de
"Configurar terminal":
Configure terminal
(Config)# Int xxxxx (aquí es donde se determina el puerto en el interruptor, ej., fa0/1 para el
puerto rápido de Ethernet 1 en el interruptor) (config-if) # switchport (config-if) # switchport
mode trunk (config-if) # switchport trunk encapsulation dot1q (config-if) # end (config) # end
Write mem (esto guarda la nueva configuración en el archivo de inicio de configuración)
Esto se hace en los interruptores a ambos lados que tienen la conexión sitio-a-sitio parcheada
en ellos. Esto permitirá que ambos interruptores se vean uno al otro, compartan su
enrutamiento y sus tablas ARP y sean capaces de pasar tráfico entre ellos cuando sea
necesario.
Paso8
Crea cualquier política del servidor de seguridad que sean requeridas para permitir el tráfico
que se quiere que pase a través de la conexión y bloquear el que no quiere permitir. Esto sólo
se hace si se está usando el método de conexión VPN. Se necesitarás una política en ambos
lados de la conexión, una que permita que el tráfico salga del sitio A y el otro en el servidor de
seguridad que permita el tráfico entre al sitio B. Puede que esto permita que pasen todos los
tipos de tráfico, en cuyo caso se puede permitir que cualquier tráfico pase de cualquier sitio al
otro usando cualquier protocolo; si se quiere bloquear esto un poco, aquí es donde se puedes
permitir sólo el tráfico de personas o aplicaciones específicas; el servidor de seguridad que se
esté usando determinará los pasos exactos que deben realizarse.

Paso9
Confirmar que se tiene conectividad entre ambos sitios. Esto implicará algunas pruebas de
ping ICMP inicialmente y rastrear los comando de enrutamiento de un aviso de comando a
una computadora en cualquiera de los dos extremos, asegurándose de que se pueda
transmitir información de un lado al otro del enlace WAN (en enlace entre ambos sitios). Una
vez que se hayas confirmado esto, se pasa a las pruebas más profundas para asegurar de
que la transferencia de archivos funcione entre ambos sitios y otras aplicaciones como correo,
sitios de intranet y aplicaciones internas sean funcionales desde ambos sitios.
Como conectar dos edificios de forma inalámbrica

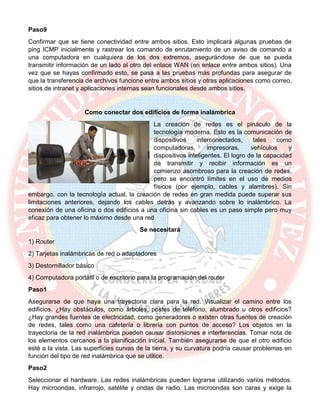

La creación de redes es el pináculo de la
tecnología moderna. Esto es la comunicación de
dispositivos interconectados, tales como
computadoras, impresoras, vehículos y
dispositivos inteligentes. El logro de la capacidad
de transmitir y recibir información es un
comienzo asombroso para la creación de redes,
pero se encontró límites en el uso de medios
físicos (por ejemplo, cables y alambres). Sin
embargo, con la tecnología actual, la creación de redes en gran medida puede superar sus
limitaciones anteriores, dejando los cables detrás y avanzando sobre lo inalámbrico. La
conexión de una oficina o dos edificios a una oficina sin cables es un paso simple pero muy
eficaz para obtener lo máximo desde una red
Se necesitará
1) Router
2) Tarjetas inalámbricas de red o adaptadores
3) Destornillador básico
4) Computadora portátil o de escritorio para la programación del router
Paso1
Asegurarse de que haya una trayectoria clara para la red. Visualizar el camino entre los
edificios. ¿Hay obstáculos, como árboles, postes de teléfono, alumbrado u otros edificios?
¿Hay grandes fuentes de electricidad, como generadores o existen otras fuentes de creación
de redes, tales como una cafetería o librería con puntos de acceso? Los objetos en la
trayectoria de la red inalámbrica pueden causar distorsiones e interferencias. Tomar nota de
los elementos cercanos a la planificación inicial. También asegurarse de que el otro edificio
esté a la vista. Las superficies curvas de la tierra, y su curvatura podría causar problemas en
función del tipo de red inalámbrica que se utilice.
Paso2

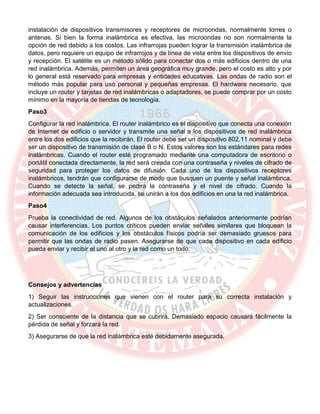

Seleccionar el hardware. Las redes inalámbricas pueden lograrse utilizando varios métodos.
Hay microondas, infrarrojo, satélite y ondas de radio. Las microondas son caras y exige la

instalación de dispositivos transmisores y receptores de microondas, normalmente torres o
antenas. Si bien la forma inalámbrica es efectiva, las microondas no son normalmente la
opción de red debido a los costos. Las infrarrojas pueden lograr la transmisión inalámbrica de
datos, pero requiere un equipo de infrarrojos y de línea de vista entre los dispositivos de envío
y recepción. El satélite es un método sólido para conectar dos o más edificios dentro de una
red inalámbrica. Además, permiten un área geográfica muy grande, pero el costo es alto y por
lo general está reservado para empresas y entidades educativas. Las ondas de radio son el
método más popular para uso personal y pequeñas empresas. El hardware necesario, que
incluye un router y tarjetas de red inalámbricas o adaptadores, se puede comprar por un costo
mínimo en la mayoría de tiendas de tecnología.
Paso3
Configurar la red inalámbrica. El router inalámbrico es el dispositivo que conecta una conexión
de Internet de edificio o servidor y transmite una señal a los dispositivos de red inalámbrica
entre los dos edificios que la recibirán. El router debe ser un dispositivo 802.11 nominal y debe
ser un dispositivo de transmisión de clase B o N. Estos valores son los estándares para redes
inalámbricas. Cuando el router esté programado mediante una computadora de escritorio o
portátil conectada directamente, la red será creada con una contraseña y niveles de cifrado de
seguridad para proteger los datos de difusión. Cada uno de los dispositivos receptores
inalámbricos, tendrán que configurarse de modo que busquen un puente y señal inalámbrica.
Cuando se detecte la señal, se pedirá la contraseña y el nivel de cifrado. Cuando la
información adecuada sea introducida, se unirán a los dos edificios en una la red inalámbrica.
Paso4
Prueba la conectividad de red. Algunos de los obstáculos señalados anteriormente podrían
causar interferencias. Los puntos críticos pueden enviar señales similares que bloquean la
comunicación de los edificios y los obstáculos físicos podría ser demasiado gruesos para
permitir que las ondas de radio pasen. Asegurarse de que cada dispositivo en cada edificio
pueda enviar y recibir el uno al otro y la red como un todo.
Consejos y advertencias
1) Seguir las instrucciones que vienen con el router para su correcta instalación y
actualizaciones.
2) Ser consciente de la distancia que se cubrirá. Demasiado espacio causará fácilmente la
pérdida de señal y forzará la red.
3) Asegurarse de que la red inalámbrica esté debidamente asegurada.

Villa Del Sol
Apartamentos

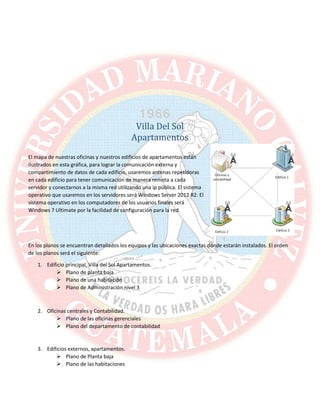

El mapa de nuestras oficinas y nuestros edificios de apartamentos están
ilustrados en esta gráfica, para lograr la comunicación externa y
compartimiento de datos de cada edificio, usaremos antenas repetidoras
en cada edificio para tener comunicación de manera remota a cada
servidor y conectarnos a la misma red utilizando una ip pública. El sistema
operativo que usaremos en los servidores será Windows Server 2012 R2. El
sistema operativo en los computadores de los usuarios finales será
Windows 7 Ultimate por la facilidad de configuración para la red.
En los planos se encuentran detallados los equipos y las ubicaciones exactas donde estarán instalados. El orden
de los planos será el siguiente:
1. Edificio principal, Villa del Sol Apartamentos.
 Plano de planta baja
 Plano de una habitación
 Plano de Administración nivel 3
2. Oficinas centrales y Contabilidad.
 Plano de las oficinas gerenciales
 Plano del departamento de contabilidad
3. Edificios externos, apartamentos.
 Plano de Planta baja
 Plano de las habitaciones

Cada nivel de cada apartamento y plantas bajas de los edificios, gerencias y contabilidad tienen sistema de
vigilancia mediante cámaras de seguridad operando las 24 horas, el DVR receptor de las cámaras de seguridad
opera en los servidores centrales de la empresa ubicado en gerencia, adicional a esto hay un dvr en cada edificio
ubicado en el Data Center.
Al finalizar los planos se encontrará detallada la cotización, con el equipo necesario a instalar, cotizado de
fabricantes de alta calidad y años en el mercado.

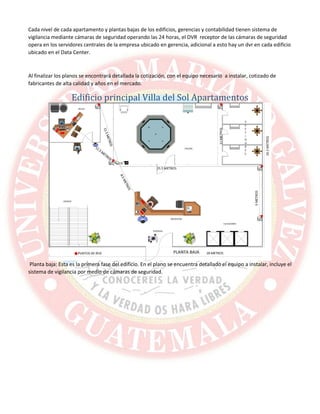

Edificio principal Villa del Sol Apartamentos
Planta baja: Esta es la primera fase del edificio. En el plano se encuentra detallado el equipo a instalar, incluye el
sistema de vigilancia por medio de cámaras de seguridad.

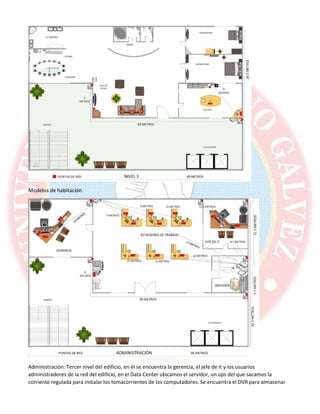

Modelos de habitación.
Administración: Tercer nivel del edificio, en él se encuentra la gerencia, el jefe de it y los usuarios
administradores de la red del edificio, en el Data Center ubicamos el servidor, un ups del que sacamos la
corriente regulada para instalar los tomacorrientes de los computadores. Se encuentra el DVR para almacenar

temporalmente el video grabado por las cámaras de seguridad, cuenta con una pantalla de 60 pulgadas para
monitorizar. Acá mismo se encuentra el Router principal proporcionado por la compañía Claro con la que
tenemos el contrato de internet con un ancho de banda de 25 Mbps, un switch de 24 puertos para distribuir la
red. Todo ubicado en un Rack de 1.10 m con organizadores incluidos.
Gerencia y contabilidad

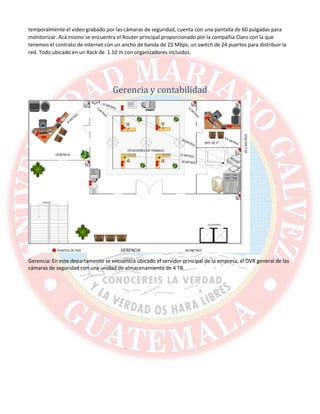

Gerencia: En este departamento se encuentra ubicado el servidor principal de la empresa, el DVR general de las
cámaras de seguridad con una unidad de almacenamiento de 4 TB.

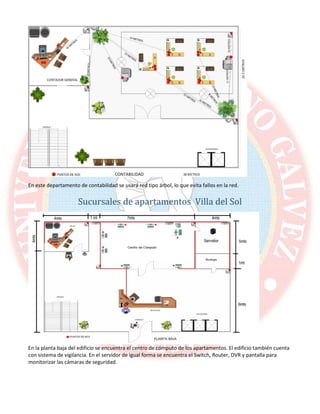

En este departamento de contabilidad se usará red tipo árbol, lo que evita fallos en la red.
Sucursales de apartamentos Villa del Sol
En la planta baja del edificio se encuentra el centro de cómputo de los apartamentos. El edificio también cuenta
con sistema de vigilancia. En el servidor de igual forma se encuentra el Switch, Router, DVR y pantalla para
monitorizar las cámaras de seguridad.

Modelo de las habitaciones de los edificios.
Todos los planos incluyen medidas para la compra exacta del equipo y materiales a utilizar.
Toda la red de todos los edificios será en topología árbol, esto para evitar fallos en la red.
Hay switch instalados en cada nivel que dependen del principal, esto por si ocurre un fallo en alguno de los
switch no bote la red completa sino solo los computadores que dependen de él.
Evitando superar los 90 ms de cable de red instalamos switch en cada nivel.

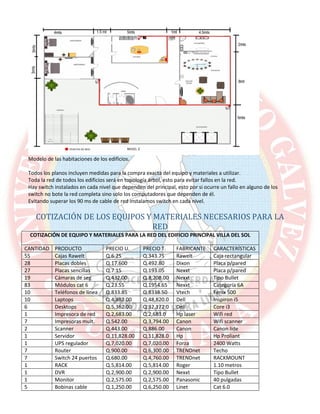

COTIZACIÓN DE LOS EQUIPOS Y MATERIALES NECESARIOS PARA LA
RED
COTIZACIÓN DE EQUIPO Y MATERIALES PARA LA RED DEL EDIFICIO PRINCIPAL VILLA DEL SOL
CANTIDAD PRODUCTO PRECIO U. PRECIO T. FABRICANTE CARACTERÍSTICAS
55 Cajas Rawelt Q.6.25 Q.343.75 Rawelt Caja rectangular
28 Placas dobles Q.17.600 Q.492.80 Dixon Placa p/pared
27 Placas sencillas Q.7.15 Q.193.05 Nexxt Placa p/pared
19 Cámaras de seg Q.432.00 Q.8,208.00 Nexxt Tipo Bullet
83 Módulos cat 6 Q.23.55 Q.1954.65 Nexxt Categoría 6A
10 Teléfonos de línea Q.833.85 Q.8338.50 Vtech Fenix 500
10 Laptops Q.4,882.00 Q.48,820.0 Dell Inspiron i5
6 Desktops Q.5,362.00 Q.32,172.0 Dell Core i3
1 Impresora de red Q.2,683.00 Q.2,683.0 Hp laser Wifi red
7 Impresoras mult. Q.542.00 Q.3,794.00 Canon Wifi scanner
2 Scanner Q.443.00 Q.886.00 Canon Canon lide
1 Servidor Q.11,828.00 Q.11,828.0 Hp Hp Proliant
1 UPS regulador Q.7,020.00 Q.7,020.00 Forza 2400 Watts
7 Router Q.900.00 Q.6,300.00 TRENDnet Techo
7 Switch 24 puertos Q.680.00 Q.4,760.00 TRENDnet RACKMOUNT
1 RACK Q.5,814.00 Q.5,814.00 Roger 1.10 metros
1 DVR Q.2,900.00 Q.2,900.00 Nexxt Tipo Bullet
1 Monitor Q.2,575.00 Q.2,575.00 Panasonic 40 pulgadas
5 Bobinas cable Q.1,250.00 Q.6,250.00 Linet Cat 6.0

Total de cotización para primer edificio Villa Sol Q155,332.75

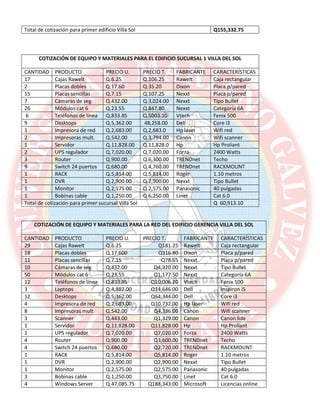

COTIZACIÓN DE EQUIPO Y MATERIALES PARA EL EDIFICIO SUCURSAL 1 VILLA DEL SOL
17 Cajas Rawelt Q.6.25 Q.106.25 Rawelt Caja rectangular
2 Placas dobles Q.17.60 Q.35.20 Dixon Placa p/pared
15 Placas sencillas Q.7.15 Q.107.25 Nexxt Placa p/pared
7 Cámaras de seg Q.432.00 Q.3,024.00 Nexxt Tipo Bullet
26 Módulos cat 6 Q.23.55 Q.847.80 Nexxt Categoría 6A
6 Teléfonos de línea Q.833.85 Q.5003.10 Vtech Fenix 500
9 Desktops Q.5,362.00 48,258.00 Dell Core i3
1 Impresora de red Q.2,683.00 Q.2,683.0 Hp laser Wifi red
2 Impresoras mult. Q.542.00 Q.3,794.00 Canon Wifi scanner
1 Servidor Q.11,828.00 Q.11,828.0 Hp Hp Proliant
2 UPS regulador Q.7,020.00 Q.7,020.00 Forza 2400 Watts
3 Router Q.900.00 Q.6,300.00 TRENDnet Techo
9 Switch 24 puertos Q.680.00 Q.4,760.00 TRENDnet RACKMOUNT
1 RACK Q.5,814.00 Q.5,814.00 Roger 1.10 metros
1 DVR Q.2,900.00 Q.2,900.00 Nexxt Tipo Bullet
1 Monitor Q.2,575.00 Q.2,575.00 Panasonic 40 pulgadas
1 Bobinas cable Q.1,250.00 Q.6,250.00 Linet Cat 6.0
Total de cotización para primer sucursal Villa Sol Q 60,913.10
COTIZACIÓN DE EQUIPO Y MATERIALES PARA LA RED DEL EDIFICIO GERENCIA VILLA DEL SOL
29 Cajas Rawelt Q.6.25 Q181.25 Rawelt Caja rectangular
18 Placas dobles Q.17.600 Q316.80 Dixon Placa p/pared
11 Placas sencillas Q.7.15 Q78.65 Nexxt Placa p/pared
10 Cámaras de seg Q.432.00 Q4,320.00 Nexxt Tipo Bullet
50 Módulos cat 6 Q.23.55 Q1,177.50 Nexxt Categoría 6A
12 Teléfonos de línea Q.833.85 Q10,006.20 Vtech Fenix 500
3 Laptops Q.4,882.00 Q14,646.00 Dell Inspiron i5
12 Desktops Q.5,362.00 Q64,344.00 Dell Core i3
4 Impresora de red Q.2,683.00 Q10,732.00 Hp laser Wifi red
8 Impresoras mult. Q.542.00 Q4,336.00 Canon Wifi scanner
3 Scanner Q.443.00 Q1,329.00 Canon Canon lide
1 Servidor Q.11,828.00 Q11,828.00 Hp Hp Proliant
1 UPS regulador Q.7,020.00 Q7,020.00 Forza 2400 Watts
4 Router Q.900.00 Q3,600.00 TRENDnet Techo
4 Switch 24 puertos Q.680.00 Q2,720.00 TRENDnet RACKMOUNT
1 RACK Q.5,814.00 Q5,814.00 Roger 1.10 metros
1 DVR Q.2,900.00 Q2,900.00 Nexxt Tipo Bullet
1 Monitor Q.2,575.00 Q2,575.00 Panasonic 40 pulgadas
3 Bobinas cable Q.1,250.00 Q3,750.00 Linet Cat 6.0
4 Windows Server Q.47,085.75 Q188,343.00 Microsoft Licencias online

2012 R2
49 Windows 7
Ultimate
Q.3,660.53
Q.179,365.97
Microsoft Licencias online
4 Antena repetidora Q.275,400.0 Q.1,101,600.0
Total de cotización para gerencia Villa Sol Q1,620,983.37

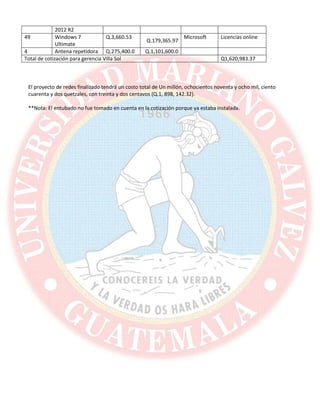

El proyecto de redes finalizado tendrá un costo total de Un millón, ochocientos noventa y ocho mil, ciento
cuarenta y dos quetzales, con treinta y dos centavos (Q.1, 898, 142.32).
**Nota: El entubado no fue tomado en cuenta en la cotización porque ya estaba instalada.

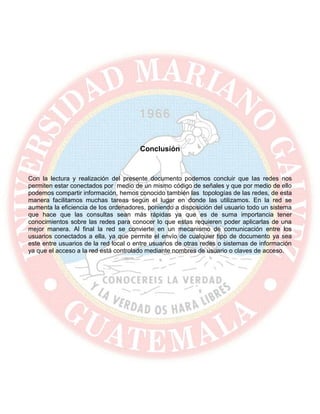

Conclusión
Con la lectura y realización del presente documento podemos concluir que las redes nos
permiten estar conectados por medio de un mismo código de señales y que por medio de ello
podemos compartir información, hemos conocido también las topologías de las redes, de esta
manera facilitamos muchas tareas según el lugar en donde las utilizamos. En la red se
aumenta la eficiencia de los ordenadores, poniendo a disposición del usuario todo un sistema
que hace que las consultas sean más rápidas ya que es de suma importancia tener
conocimientos sobre las redes para conocer lo que estas requieren poder aplicarlas de una
mejor manera. Al final la red se convierte en un mecanismo de comunicación entre los
usuarios conectados a ella, ya que permite el envío de cualquier tipo de documento ya sea
este entre usuarios de la red local o entre usuarios de otras redes o sistemas de información
ya que el acceso a la red está controlado mediante nombres de usuario o claves de acceso.

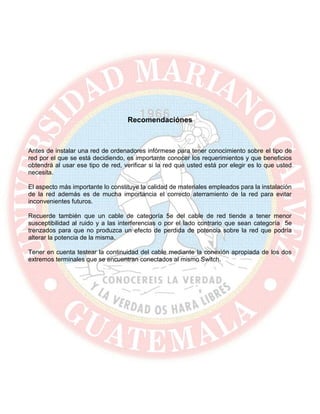

Recomendaciónes
Antes de instalar una red de ordenadores infórmese para tener conocimiento sobre el tipo de
red por el que se está decidiendo, es importante conocer los requerimientos y que beneficios
obtendrá al usar ese tipo de red, verificar si la red que usted está por elegir es lo que usted
necesita.
El aspecto más importante lo constituye la calidad de materiales empleados para la instalación
de la red además es de mucha importancia el correcto aterramiento de la red para evitar
inconvenientes futuros.
Recuerde también que un cable de categoría 5e del cable de red tiende a tener menor
susceptibilidad al ruido y a las interferencias o por el lado contrario que sean categoría 5e
trenzados para que no produzca un efecto de perdida de potencia sobre la red que podría
alterar la potencia de la misma.
Tener en cuenta testear la continuidad del cable mediante la conexión apropiada de los dos
extremos terminales que se encuentran conectados al mismo Switch.

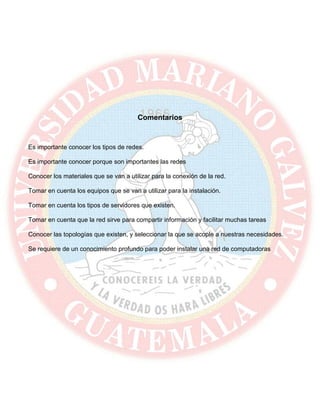

Comentarios
Es importante conocer los tipos de redes.
Es importante conocer porque son importantes las redes
Conocer los materiales que se van a utilizar para la conexión de la red.
Tomar en cuenta los equipos que se van a utilizar para la instalación.
Tomar en cuenta los tipos de servidores que existen.
Tomar en cuenta que la red sirve para compartir información y facilitar muchas tareas
Conocer las topologías que existen, y seleccionar la que se acople a nuestras necesidades.
Se requiere de un conocimiento profundo para poder instalar una red de computadoras

Redes

Más contenido relacionado

La actualidad más candente (20)

Destacado (14)

Similar a Redes (20)

Último (20)

Redes
