El documento describe los conceptos básicos de la cartografía. Explica que la cartografía implica representar un espacio grande en uno pequeño mediante el uso de la escala, proyectar un espacio esférico como la Tierra en un plano bidimensional usando sistemas de proyección, y representar un espacio tridimensional en uno bidimensional a través de sistemas topográficos. También define conceptos clave como la escala, los diferentes tipos de proyecciones y formas de representar el relieve en los mapas.
La cartografia
- 1. LA CARTOGRAFÍA Isaac Buzo Sánchez IES Extremadura Montijo (Badajoz)

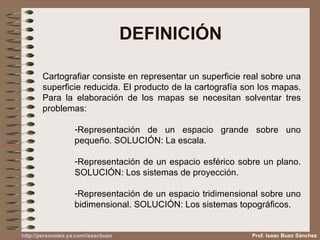

- 2. DEFINICIÓN Prof. Isaac Buzo Sánchez Cartografiar consiste en representar un superficie real sobre una superficie reducida. El producto de la cartografía son los mapas. Para la elaboración de los mapas se necesitan solventar tres problemas: Representación de un espacio grande sobre uno pequeño. SOLUCIÓN: La escala. Representación de un espacio esférico sobre un plano. SOLUCIÓN: Los sistemas de proyección. Representación de un espacio tridimensional sobre uno bidimensional. SOLUCIÓN: Los sistemas topográficos.

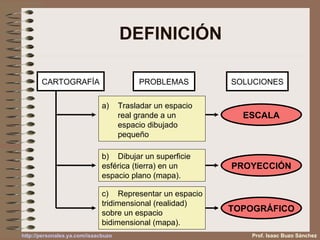

- 3. DEFINICIÓN Prof. Isaac Buzo Sánchez CARTOGRAFÍA b) Dibujar un superficie esférica (tierra) en un espacio plano (mapa). Trasladar un espacio real grande a un espacio dibujado pequeño c) Representar un espacio tridimensional (realidad) sobre un espacio bidimensional (mapa). PROBLEMAS SOLUCIONES ESCALA PROYECCIÓN TOPOGRÁFICO

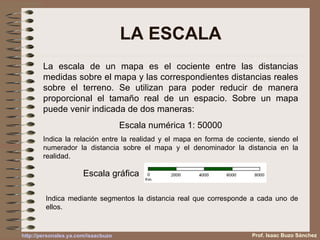

- 4. LA ESCALA La escala de un mapa es el cociente entre las distancias medidas sobre el mapa y las correspondientes distancias reales sobre el terreno. Se utilizan para poder reducir de manera proporcional el tamaño real de un espacio. Sobre un mapa puede venir indicada de dos maneras: Escala numérica 1: 50000 Indica la relación entre la realidad y el mapa en forma de cociente, siendo el numerador la distancia sobre el mapa y el denominador la distancia en la realidad. Indica mediante segmentos la distancia real que corresponde a cada uno de ellos. Prof. Isaac Buzo Sánchez Escala gráfica

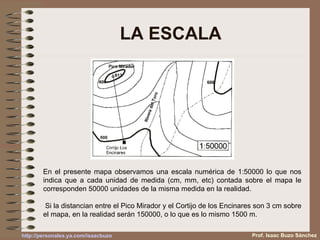

- 5. LA ESCALA En el presente mapa observamos una escala numérica de 1:50000 lo que nos indica que a cada unidad de medida (cm, mm, etc) contada sobre el mapa le corresponden 50000 unidades de la misma medida en la realidad. Si la distancian entre el Pico Mirador y el Cortijo de los Encinares son 3 cm sobre el mapa, en la realidad serán 150000, o lo que es lo mismo 1500 m. Prof. Isaac Buzo Sánchez

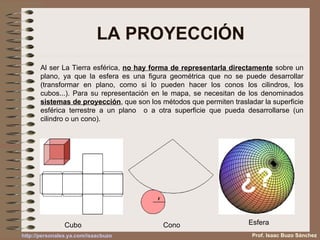

- 6. LA PROYECCIÓN Al ser La Tierra esférica, no hay forma de representarla directamente sobre un plano, ya que la esfera es una figura geométrica que no se puede desarrollar (transformar en plano, como si lo pueden hacer los conos los cilindros, los cubos...). Para su representación en le mapa, se necesitan de los denominados sistemas de proyección , que son los métodos que permiten trasladar la superficie esférica terrestre a un plano o a otra superficie que pueda desarrollarse (un cilindro o un cono). Cubo Cono Esfera Prof. Isaac Buzo Sánchez ¿?

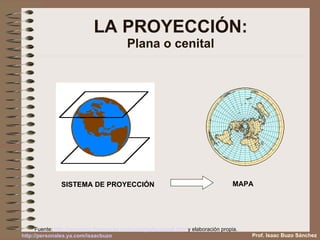

- 7. LA PROYECCIÓN: Plana o cenital SISTEMA DE PROYECCIÓN MAPA Fuente: http:// gcremona . freespaces . com / cartografia /ppios6. html y elaboración propia. Prof. Isaac Buzo Sánchez

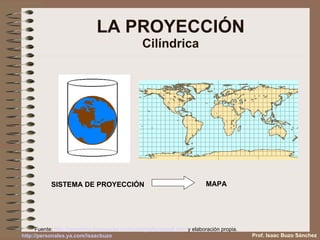

- 8. LA PROYECCIÓN Cilíndrica SISTEMA DE PROYECCIÓN MAPA Fuente: http:// gcremona . freespaces . com / cartografia /ppios6. html y elaboración propia. Prof. Isaac Buzo Sánchez

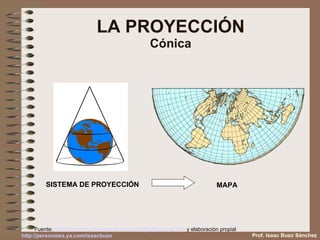

- 9. LA PROYECCIÓN Cónica SISTEMA DE PROYECCIÓN MAPA Fuente: http:// gcremona . freespaces . com / cartografia /ppios6. htm y elaboración propia l Prof. Isaac Buzo Sánchez

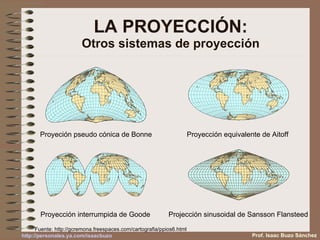

- 10. LA PROYECCIÓN: Otros sistemas de proyección Proyección equivalente de Aitoff Proyeción pseudo cónica de Bonne Projección sinusoidal de Sansson Flansteed Proyección interrumpida de Goode Fuente: http://gcremona.freespaces.com/cartografia/ppios6.html Prof. Isaac Buzo Sánchez

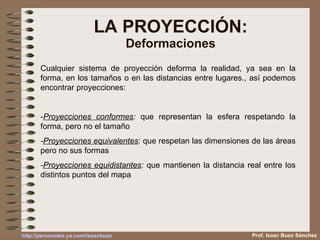

- 11. LA PROYECCIÓN: Deformaciones Cualquier sistema de proyección deforma la realidad, ya sea en la forma, en los tamaños o en las distancias entre lugares., así podemos encontrar proyecciones: - Proyecciones conformes : que representan la esfera respetando la forma, pero no el tamaño - Proyecciones equivalentes : que respetan las dimensiones de las áreas pero no sus formas - Proyecciones equidistantes : que mantienen la distancia real entre los distintos puntos del mapa Prof. Isaac Buzo Sánchez

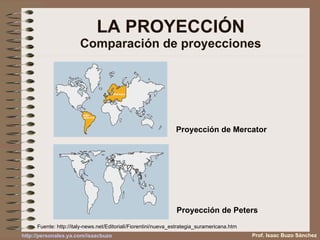

- 12. LA PROYECCIÓN Comparación de proyecciones Proyección de Mercator Proyección de Peters Fuente: http://italy-news.net/Editoriali/Fiorentini/nueva_estrategia_suramericana.htm Prof. Isaac Buzo Sánchez

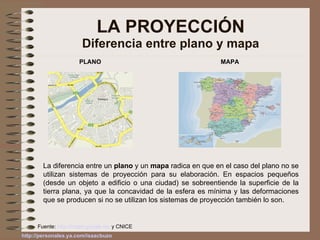

- 13. LA PROYECCIÓN Diferencia entre plano y mapa PLANO MAPA La diferencia entre un plano y un mapa radica en que en el caso del plano no se utilizan sistemas de proyección para su elaboración. En espacios pequeños (desde un objeto a edificio o una ciudad) se sobreentiende la superficie de la tierra plana, ya que la concavidad de la esfera es mínima y las deformaciones que se producen si no se utilizan los sistemas de proyección también lo son. Fuente: http://maps.google.es/ y CNICE

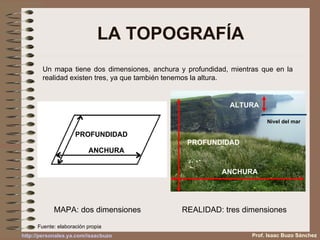

- 14. LA TOPOGRAFÍA Prof. Isaac Buzo Sánchez Un mapa tiene dos dimensiones, anchura y profundidad, mientras que en la realidad existen tres, ya que también tenemos la altura. ANCHURA PROFUNDIDAD Nivel del mar ALTURA ANCHURA PROFUNDIDAD MAPA: dos dimensiones REALIDAD: tres dimensiones Fuente: elaboración propia

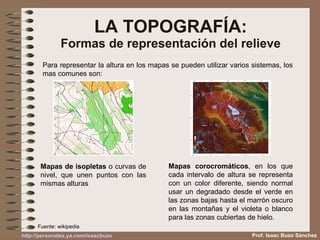

- 15. LA TOPOGRAFÍA: Formas de representación del relieve Prof. Isaac Buzo Sánchez Para representar la altura en los mapas se pueden utilizar varios sistemas, los mas comunes son: Mapas de isopletas o curvas de nivel, que unen puntos con las mismas alturas Mapas corocromáticos , en los que cada intervalo de altura se representa con un color diferente, siendo normal usar un degradado desde el verde en las zonas bajas hasta el marrón oscuro en las montañas y el violeta o blanco para las zonas cubiertas de hielo. Fuente: wikipedia

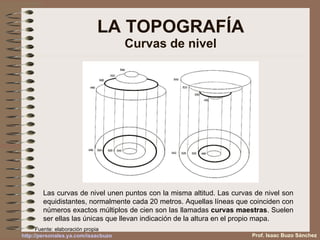

- 16. LA TOPOGRAFÍA Curvas de nivel Prof. Isaac Buzo Sánchez Las curvas de nivel unen puntos con la misma altitud. Las curvas de nivel son equidistantes, normalmente cada 20 metros. Aquellas líneas que coinciden con números exactos múltiplos de cien son las llamadas curvas maestras . Suelen ser ellas las únicas que llevan indicación de la altura en el propio mapa. Fuente: elaboración propia

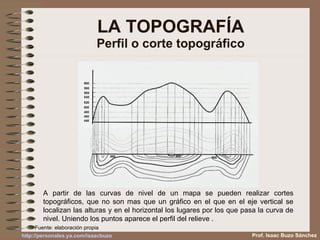

- 17. LA TOPOGRAFÍA Perfil o corte topográfico Prof. Isaac Buzo Sánchez A partir de las curvas de nivel de un mapa se pueden realizar cortes topográficos, que no son mas que un gráfico en el que en el eje vertical se localizan las alturas y en el horizontal los lugares por los que pasa la curva de nivel. Uniendo los puntos aparece el perfil del relieve . Fuente: elaboración propia

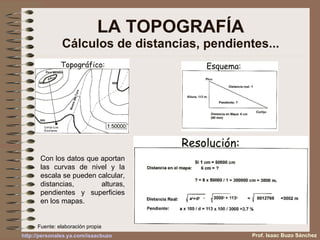

- 18. LA TOPOGRAFÍA Cálculos de distancias, pendientes... Prof. Isaac Buzo Sánchez Con los datos que aportan las curvas de nivel y la escala se pueden calcular, distancias, alturas, pendientes y superficies en los mapas. Fuente: elaboración propia
