Los filtros percoladores son reactores biotecnológicos que usan una película de microorganismos sobre un medio poroso para remover contaminantes biodegradables del agua residual a través de procesos aeróbicos. Funcionan mediante la percolación del agua residual a través del medio, el cual puede ser roca u otro material plástico, logrando la remoción del 65-85% de DBO, DQO y SS dependiendo del diseño y carga aplicada. Requieren poca energía, son de fácil operación y mantenimiento,
Filtros percoladores
- 1. Por Arnoldo Gómez Duran Aprendiz tecnólogo, control ambiental. FILTROS PERCOLADORES
- 2. (PROCESOS BIOLOGICOS SECUNDARIOS DE AGUA RESIDUAL.)

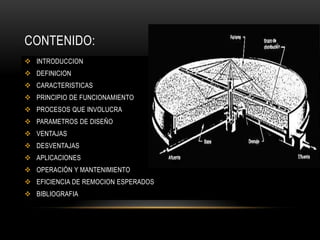

- 3. CONTENIDO: INTRODUCCION DEFINICION CARACTERISTICAS PRINCIPIO DE FUNCIONAMIENTO PROCESOS QUE INVOLUCRA PARAMETROS DE DISEÑO VENTAJAS DESVENTAJAS APLICACIONES OPERACIÓN Y MANTENIMIENTO EFICIENCIA DE REMOCION ESPERADOS BIBLIOGRAFIA

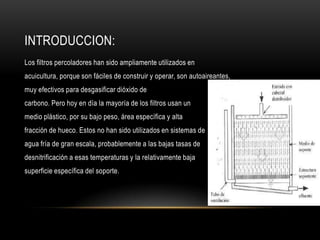

- 4. INTRODUCCION: Los filtros percoladores han sido ampliamente utilizados en acuicultura, porque son fáciles de construir y operar, son autoaireantes, muy efectivos para desgasificar dióxido de carbono. Pero hoy en día la mayoría de los filtros usan un medio plástico, por su bajo peso, área específica y alta fracción de hueco. Estos no han sido utilizados en sistemas de agua fría de gran escala, probablemente a las bajas tasas de desnitrificación a esas temperaturas y la relativamente baja superficie específica del soporte.

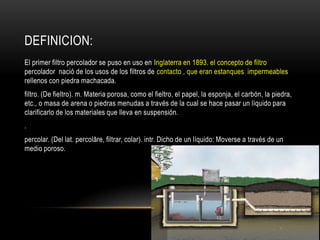

- 5. DEFINICION: El primer filtro percolador se puso en uso en Inglaterra en 1893. el concepto de filtro percolador nació de los usos de los filtros de contacto , que eran estanques impermeables rellenos con piedra machacada. filtro. (De fieltro). m. Materia porosa, como el fieltro, el papel, la esponja, el carbón, la piedra, etc., o masa de arena o piedras menudas a través de la cual se hace pasar un líquido para clarificarlo de los materiales que lleva en suspensión. . percolar. (Del lat. percolāre, filtrar, colar). intr. Dicho de un líquido: Moverse a través de un medio poroso.

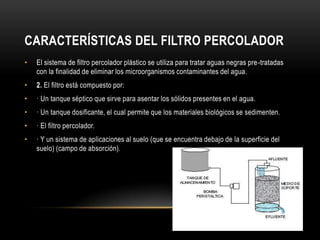

- 6. CARACTERÍSTICAS DEL FILTRO PERCOLADOR • El sistema de filtro percolador plástico se utiliza para tratar aguas negras pre-tratadas con la finalidad de eliminar los microorganismos contaminantes del agua. • 2. El filtro está compuesto por: • · Un tanque séptico que sirve para asentar los sólidos presentes en el agua. • · Un tanque dosificante, el cual permite que los materiales biológicos se sedimenten. • · El filtro percolador. • · Y un sistema de aplicaciones al suelo (que se encuentra debajo de la superficie del suelo) (campo de absorción).
- 7. CARACTERÍSTICAS: • 3. Está diseñado para procesar entre 25 y 100 galones de aguas negras por pie cuadrado de la superficie del filtro por día (Tasa de carga Orgánica), la cual se mide en libras de la Demanda Biológica de Oxigeno. • 4. Según su profundidad para la cama de medio del filtro percolador tienden a variar porque mientras más profundo es el medio de este filtro mas será la DBO5 , es decir, que para un nivel comunitario seria de 3 a 8 pies de profundidad, mientras que para una casa es de 2 a 3 pies de profundidad. • 5. Con respecto a la ubicación de la bomba, del filtro percolador, esta debe ser elevada para asegurar que el agua clara circule por este. • 6. Para el mantenimiento y buen funcionamiento de este sistema de tratamiento es recomendable seguir las instrucciones indicadas por el fabricante o diseñador.

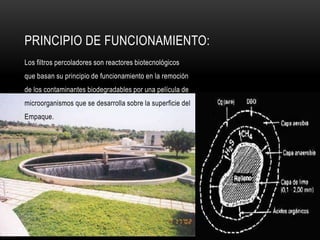

- 9. PRINCIPIO DE FUNCIONAMIENTO: Los filtros percoladores son reactores biotecnológicos que basan su principio de funcionamiento en la remoción de los contaminantes biodegradables por una película de microorganismos que se desarrolla sobre la superficie del Empaque.

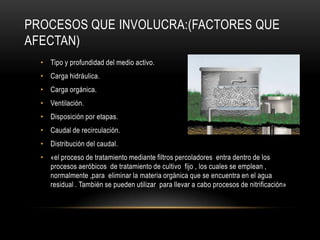

- 11. PROCESOS QUE INVOLUCRA:(FACTORES QUE AFECTAN) • Tipo y profundidad del medio activo. • Carga hidráulica. • Carga orgánica. • Ventilación. • Disposición por etapas. • Caudal de recirculación. • Distribución del caudal. • «el proceso de tratamiento mediante filtros percoladores entra dentro de los procesos aeróbicos de tratamiento de cultivo fijo , los cuales se emplean , normalmente ,para eliminar la materia orgánica que se encuentra en el agua residual . También se pueden utilizar para llevar a cabo procesos de nitrificación»

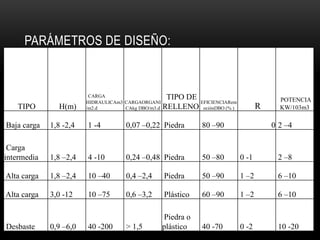

- 12. PARÁMETROS DE DISEÑO: TIPO H(m) CARGA HIDRAULICAm3 /m2.d CARGAORGANI CAkg DBO/m3.d TIPO DE RELLENO EFICIENCIARem ociónDBO (% ) R POTENCIA KW/103m3 Baja carga 1,8 -2,4 1 -4 0,07 –0,22 Piedra 80 –90 0 2 –4 Carga intermedia 1,8 –2,4 4 -10 0,24 –0,48 Piedra 50 –80 0 -1 2 –8 Alta carga 1,8 –2,4 10 –40 0,4 –2,4 Piedra 50 –90 1 –2 6 –10 Alta carga 3,0 -12 10 –75 0,6 –3,2 Plástico 60 –90 1 –2 6 –10 Desbaste 0,9 –6,0 40 -200 > 1,5 Piedra o plástico 40 -70 0 -2 10 -20

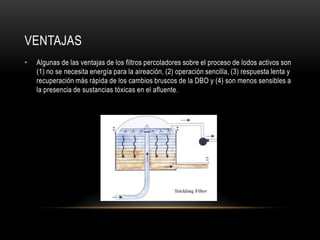

- 13. VENTAJAS • Algunas de las ventajas de los filtros percoladores sobre el proceso de lodos activos son (1) no se necesita energía para la aireación, (2) operación sencilla, (3) respuesta lenta y recuperación más rápida de los cambios bruscos de la DBO y (4) son menos sensibles a la presencia de sustancias tóxicas en el afluente.

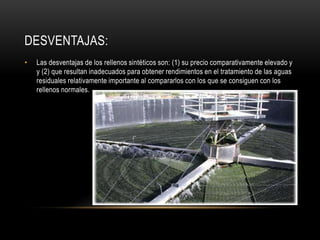

- 14. DESVENTAJAS: • Las desventajas de los rellenos sintéticos son: (1) su precio comparativamente elevado y y (2) que resultan inadecuados para obtener rendimientos en el tratamiento de las aguas residuales relativamente importante al compararlos con los que se consiguen con los rellenos normales.

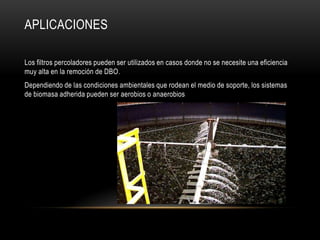

- 15. APLICACIONES Los filtros percoladores pueden ser utilizados en casos donde no se necesite una eficiencia muy alta en la remoción de DBO. Dependiendo de las condiciones ambientales que rodean el medio de soporte, los sistemas de biomasa adherida pueden ser aerobios o anaerobios

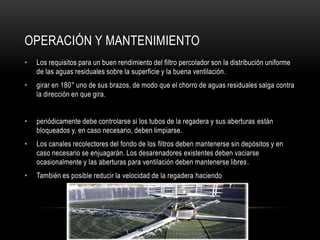

- 16. OPERACIÓN Y MANTENIMIENTO • Los requisitos para un buen rendimiento del filtro percolador son la distribución uniforme de las aguas residuales sobre la superficie y la buena ventilación. • girar en 180° uno de sus brazos, de modo que el chorro de aguas residuales salga contra la dirección en que gira. • periódicamente debe controlarse si los tubos de la regadera y sus aberturas están bloqueados y, en caso necesario, deben limpiarse. • Los canales recolectores del fondo de los filtros deben mantenerse sin depósitos y en caso necesario se enjuagarán. Los desarenadores existentes deben vaciarse ocasionalmente y las aberturas para ventilación deben mantenerse libres. • También es posible reducir la velocidad de la regadera haciendo

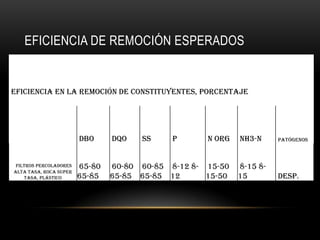

- 17. EFICIENCIA DE REMOCIÓN ESPERADOS Eficiencia en la remoción de constituyentes, porcentaje DBO DQO SS P N Org NH3-N Patógenos Filtros percoladores Alta tasa, roca Super tasa, plástico 65-80 65-85 60-80 65-85 60-85 65-85 8-12 8- 12 15-50 15-50 8-15 8- 15 desp.

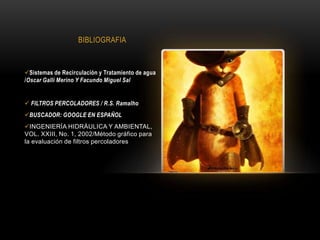

- 18. BIBLIOGRAFIA Sistemas de Recirculación y Tratamiento de agua /Oscar Galli Merino Y Facundo Miguel Sal FILTROS PERCOLADORES / R.S. Ramalho BUSCADOR: GOOGLE EN ESPAÑOL INGENIERÍA HIDRÁULICA Y AMBIENTAL, VOL. XXIII, No. 1, 2002/Método gráfico para la evaluación de filtros percoladores
- 19. ¡GRACIAS!
