entre otras ventajas. La sencillez de su manejo y la rapidez
en la obtención de la imagen permiten corregir in situ los
errores cometidos, posibilidad muy interesante para el pro-
1. LA CÁMARA fesional.

FOTOGRÁFICA Las generación de las cámaras digitales marca el co-
mienzo de una nueva era en la larga historia de la fotogra-
DIGITAL fía; aunque la evolución del mercado es impredecible y los
aparatos fotográficos digitales aún están en una fase tem-
prana de desarrollo, cabe esperar grandes avances y mejo-
ras en este campo durante los próximos años.
1.1 CONSTITUCIÓN DE UNA CÁMARA

E
n la actualidad ha surgido un nuevo tipo de Cualquier cámara fotográfica está constituida esencial-
cámara fotográfica cuyo auge viene avalado por mente por tres bloques: sistema de foco, control de la ex-
la popularización de los sistemas informáticos posición y sistema de almacenamiento. Esta clasificación
domésticos (PC’S), la reducción de costes y tamaños en la es válida tanto para las cámaras fotográficas clásicas como
producción de los elementos básicos que los constituyen. para las digitales, de vídeo...
Dicho tipo de cámaras, conocido como cámaras digitales
constituye una nueva familia de aparatos que irrumpen con 1.2 CÁMARA CLÁSICA
fuerza en el mundo de la fotografía para aficionados y en Sus elementos principales son: objetivo (sistema de
un futuro próximo en el mundo profesional. foco), control de exposición (diafragma-obturador) y sis-
Las cámaras digitales se caracterizan por estar compues- tema de almacenamiento (película fotográfica).
tas íntegramente de elementos electrónicos, es decir, no El sistema de foco nos permite formar una imagen níti-
incluyen en el proceso de toma de fotografías ningún paso da, y los distintos tipos de objetivo tienen como función
químico; esto conlleva tanto una reducción de los tiempos dar versatilidad a la toma (mayor o menor ángulo, factor
de obtención de la imagen como del coste por fotograma, de ampliación...)

MANUAL DE FOTOGRAFÍA DIGITAL - 3 -

En el control de la exposición (ya sea automático o 1.3 CÁMARA DIGITAL
manual) recae la tarea de regular la cantidad de luz que
llega a la película mediante el tamaño del diafragma y el Estructuralmente es muy similar a la cámara clásica.
tiempo de apertura del obturador. La combinación ade- Posee un sistema óptico de entrada de luz (objetivo) que
cuada de ambos factores hace que la película sea expuesta nos posibilita la formación de una imagen nítida en el lugar
con la cantidad de luz necesaria; existen múltiples combi- dispuesto a tal efecto. Este sistema puede ser de control
naciones de diafragma y obturador que dan tomas correc- automático (por el aparato) o manual. En los equipos pre-
tamente expuestas, pero el uso de diafragmas más cerrados parados para ello se podrán intercambiar distintos objeti-
brindará profundidad de campo y el de velocidades altas la vos para las variadas necesidades.
congelación de movimientos.. En cuanto al sistema de control de exposición depen-
La cantidad de luz necesaria para una correcta exposi- derá del tipo de cámara; algunas incorporarán sistemas
ción depende de la película, factor que el fotómetro ha de completamente automáticos que no permiten la interven-
tener en cuenta; así como la distribución de los puntos de ción del usuario, pero los modelos más sofisticados com-
luz existentes en la escena. Para ello las cámaras disponen parten los ya clásicos diafragma y obturador.
de una serie de fotosensores que analizan partes de la ima-
gen. En general estos sensores están situados en el cabezal
de la cámara, si bien pueden existir algunos en zonas cer-
canas a la película. En los modelos más simples sólo existen
uno o dos elementos, mientras que en los más sofisticados
se encontrarán matrices de 12 ó 16 elementos que una vez
analizados por el circuito de la cámara producirán tomas
correctas de forma automática.
La película fotográfica es un soporte de poliéster recu-
bierto de materiales químicos sensibles a la luz que, me-
diante un procesado posterior, se transforman en una ima-

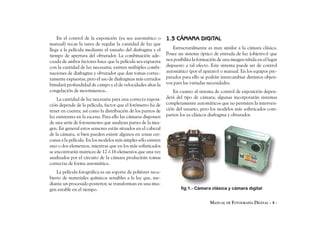

gen estable en el tiempo. fig 1.- Cámara clásica y cámara digital


La cámara analiza la imagen completa que se tomará y últimas décadas se han perfeccionado hasta llegar a unos
a partir de estos datos elabora la necesaria información para parámetros de alta calidad y bajo precio. También compar-
realizar un fotograma equilibrado de luz. El análisis de la ten en algunos casos los sistemas de control de exposición:
cantidad de luz se hace en el mismo lugar y sobre la imagen diafragma, obturador y fotómetro. La combinación
completa que se fotografiará. diafragma-obturador es tan versátil que muchos fotógrafos
no encontrarían salida a su creatividad si no existiesen, por
Por su parte el soporte de almacenamiento de las cá-
lo que en algunos modelos de cámara digitales son los mis-
maras digitales es un elemento electrónico de memoria;
mos que se utilizan en la fotografía química. El fotómetro
puede estar integrado en el cuerpo de la cámara (memo-
electrónico que ya existe en muchas de las cámaras foto-
rias en chip) o permitir su extracción (tarjetas, disquetes...)
gráficas clásicas se incorpora también en los modelos
Ambos sistemas están exentos de contacto con productos
digitales. Dependiendo del modelo se podrá controlar de
químicos tras la toma de la fotografía. Esta es la gran ven-
forma manual y/o automática. Este elemento también tie-
taja frente a los sistemas clásicos.
ne grandes similitudes con los de modelos de cámara
1.4 SIMILITUDES Y DIFERENCIAS fotografíca química.
La cámara digital presenta grandes similitudes con la Probablemente la mayor diferencia entre los dos tipos
clásica, de la que se puede considerar una evolución o una de cámara se refiera a la medición de luz, pues en la cáma-
variación. Las similitudes que tienen en la actualidad las ra clásica el fotómetro es un elemento físicamente diferen-
cámaras de ambos tipos son algo más que una mera coinci- ciado de la película, que se encuentra en un lugar distinto.
dencia. Comparten los sistemas ópticos, que durante las Por ello, y aunque la medición de luz sea muy fiable, la

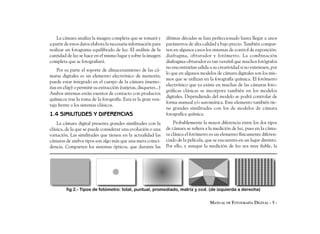

fig 2.- Tipos de fotómetro: total, puntual, promediado, matriz y ccd. (de izquierda a derecha)


cámara digital lleva ventaja al tener la medición de luz en dos grandes grupos: de foco universal y de foco ajustable.
el mismo punto que se forma la imagen; dispone además Los equipos de gama baja incorporan foco universal, es decir
de cientos de miles (incluso millones) de pequeños un tipo de lentes o grupos de lentes que enfocan cualquier
fotómetros en lugar de la docena escasa de la cámara clási- objeto entre una distancia mínima de medio metro e infi-
ca. nito. En algunos modelos se puede ajustar el foco de forma
manual, pero generalmente esta característica solo existe
El sistema de almacenamiento también difiere to-
talmente, puesto que se cambia la clásica película por
una memoria, una tarjeta o un disquete. De este modo
obtenemos gran versatilidad e integración de la cáma-
ra dentro del equipo informático, de televisión,
autoedición, etc.
1.5 ELEMENTOS DE UNA CÁMARA
DIGITAL
Como hemos visto la constitución básica de ambos tipos
de cámara es muy similar. En el caso de las digitales los ele-
mentos constitutivos que podemos encontrar en todos los mo-
delos son: la óptica (para conformar la imagen en el ccd), el
digitalizador (para convertir la imagen en secuencias numéri-
cas) y el sistema de almacenamiento (para guardar de forma
estable las imágenes obtenidas). Pasemos a ver con un poco
más de detalle cada uno de estos elementos.
1.6 ÓPTICA
Los sistemas ópticos de las cámaras digitales se dividen en fig 3.- Posibilidades de uso
de una cámara digital


en los modelos de gama alta. En general los sistemas ópti- - conversion luz-voltaje
cos de las cámaras digitales (fotográficas y de vídeo) son los - cuantificación
mismos en su construcción y funcionamiento que los de - codificación
las cámaras clásicas.
Aunque más adelante veremos con más detalle estos
1.7 DIGITALIZACIÓN procesos avanzamos que al final de todo se produce una
larga secuencia de números que representan la imagen.
El sistema de almacenamiento de la imagen es total-
mente distinto en las cámaras clásicas y las nuevas cáma- 1.8 ALMACENAMIENTO
ras digitales. La fotografía química tiene como archivador
Todos esos números que nos ha producido la toma de
una gelatina fotosensible depositada sobre un soporte de
la fotografía deben almacenarse en algún lugar para poste-
poliéster que le da consistencia. Sin embargo en las cáma-
riormente ser recuperados para visualización, transmisión,
ras digitales el almacenamiento de la imagen se hará en
copia, impresión... Este almacenamiento se puede realizar
dispositivos electrónicos. Para poder guardar en estos ele-
de varios modos (en memorias internas, en tarjetas de
mentos la información necesitaremos realizar un paso pre-
memoria extraibles, en disquetes...) como veremos en lo
vio, la digitalización.
sucesivo.
Como quiera que las magnitudes y parámetros de los
El tamaño del almacén de memoria de que disponga-
sistemas de la naturaleza son analógicos y vamos a hacer
mos determinará que cantidad máxima de fotografías po-
un tratamiento digital, debemos convertir las magnitudes
demos almacenar. Es deseable que el número de fotogra-
analógicas al mundo digital. Tal conversión se hace me-
fías almacenadas sea al menos 25 ó 30.
diante un elemento que podemos denominar
«digitalizador». Alguna imágenes ocupan mucha memoria, así que de-
beremos optimizar el espacio haciendo uso de algoritmos
Debemos convertir la luz que llega a nuestra cámara en
de compresión. Este paso no es más que un tratamiento
algo con lo que se pueda trabajar cómodamente: la electri-
informático que el microprocesador de la cámara hace de
cidad. El «digitalizador», pues, convertirá una imagen lu-
modo invisible al usuario. En algunos modelos el usuario
minosa analógica en una imagen eléctrica digital. Esta con-
tiene un cierto control sobre la compresión de la imagen.
versión se realiza en varios pasos:


1.9 INTERFACES
La imagen que hemos tomado (convertido y almace-
nado) debe ser llevada a otros equipos con objeto de ser
visualizada, copiada, retocada, impresa... Cada modelo de
cámara tiene un modo de transferencia, pero en general
existen tres:
- por cable o infrarrojos
- tarjeta
- disquete
En el caso de cámaras con memoria interna la transfe-
rencia a otros equipos se hace mediante cable o infrarrojos.
Si la memoria está incluida en una tarjeta extraible, basta-
rá con cambiar la tarjeta de la cámara al ordenador para
guardar las imágenes en el disco duro. Similar proceso se
sigue cuando la información se almacena en un disquete:
se saca de la cámara y se lleva al ordenador.


magnitud de variación analógica y una escalera lo es de
variación digital.
Excepto en casos muy determinados no es necesario
disponer de los infinitos valores de una magnitud, por lo
que la mayoría de los aparatos funcionan de modo digital.
Así se aprovechan las ventajas del bajo precio de los apara-
2. DIGITALIZACIÓN tos y la rapidez de procesamiento, como en el caso que nos
ocupa, el de las cámaras digitales.
Sin embargo, el uso de la tecnología digital para la cap-
tación de imágenes nos obliga a realizar una conversión
analógico-digital de la magnitud luminosa con la que tra-
bajaremos. Para poder comprender de forma completa el

L
funcionamiento de una cámara digital hemos de conocer
a conversión de luz a electricidad lleva hacién-
previamente cómo se realiza el tratamiento de la señal lu-
dose más de 70 años, aunque hoy día sea de
minosa.
forma digital. Con el auge de la informática des-
de principios de los 80 hasta ahora, se ha ido abandonando La imagen completa se divide en multitud de pequeños
el tratamiento analógico de señales. Pero ¿Cual es la dife- puntos. Cada uno de esos puntos de información es cono-
rencia entre el mundo analógico y digital?. cido con el nombre de pixel.
Una magnitud analógica presenta variación constante Luego, a la hora de recomponer la imagen, se coloca-
entre sus valores, de modo que entre un valor y el siguiente rán los pixel en los lugares adecuados, unos junto a otros y
hay infinitos puntos. Una magnitud digital o digitalizada muy próximos para que la capacidad de discriminación del
presenta un número discreto de valores, de modo que exis- ojo no distinga entre ellos. Este proceso se sigue para la
te un salto brusco entre un valor y el siguiente. A modo de reproducción de imágenes en papel, TV, ordenador, tanto
ejemplo aclaratorio podemos pensar que una cuesta es una si se trata de sistemas analógicos o digitales. En el caso de


los medios digitales cada punto de la imagen debe sufrir Mediante la conversión luz-tensión hacemos correspon-
una digitalización. der una tensión (voltaje) a una cantidad de luz. Así, una
luz débil producirá un voltaje pequeño y una luz intensa
La digitalización de magnitudes tiene como finalidad
un voltaje mayor.
convertir las variables de la naturaleza (luz, temperatura,
humedad, ph, distancia....) en corrientes eléctricas que El muestreo es el proceso mediante el cual se hace la
permitan su tratamiento mediante circuitos especiales. La inspección de la señal convertida, es decir, la toma de mues-
traducción a valores eléctricos viene impuesto por el esta- tras eléctricas de la señal. Cada vez que inspeccione la se-
do de la ciencia y la técnica que tienen gran control de la ñal obtendré una muestra distinta. Cuanto más rápida sea
electricidad. la toma de muestras mayor será la capacidad para apreciar
variaciones de la magnitud (luz en este caso) que estoy
Actualmente se está investigando intensamente en el
digitalizando.
campo de los circuitos fotónicos, que usan como elemento
fundamental la luz. El “estado del arte” en la fotónica au- Una vez que hemos decidido qué voltaje le correspon-
gura grandes progresos, pero hoy día no permite trabajar de a esa muestra debemos cuantificarlo, o sea, asignar un
con luz más que en pequeñas porciones de los circuitos, valor numérico a ese voltaje para poder seguir trabajando
generalmente en transmisiones por cable a largas distan- con él.
cias (fibra óptica). Cuando la fotónica desbanque a la elec-
Cuando se ha asignado ese número, debe codificarse
trónica la fotografía digital mejorará radicalmente. Hasta
en un determinado sistema de numeración, en este caso
entonces debemos digitalizar las imágenes para con-
vertirlas en valores eléctricos.
La digitalización de una imagen se realiza en las
siguientes fases:
- conversión
- muestreo
- cuantificación
- codificación fig 4.- Señal analógica y señal numérica


binario, para poder almacenarlo en las memorias. Este pro-
ceso debe repetirse para cada uno de los elementos de una
imagen (entre 600.000 y varios millones) cada vez que to-
mamos una fotografía.
2.1 CONVERSIÓN
Para la conversión de luz a electricidad históricamente
se han empleado tubos captadores de rayos catódicos, en-
tre ellos el más famoso fue el VIDICON. Estos tubos
captadores se empleaban en los primitivos sistemas de te-
levisión (principios de los años 40) y se han seguido usan- fig 5.- Representación y fotografía de un CCD
do hasta épocas recientes. El empleo de este tipo de
captadores hace una conversión de la señal luminosa a eléc- ya realiza la conversión necesaria entre la luz y la electrici-
trica, pero mantiene su esencia analógica, es decir, de va- dad que necesitamos. Luego se transfiere esta diferencia
riación constante con infinitos valores. de potencial (voltaje) a un transistor para hacerla disponi-
ble al resto de la circuitería. La disposición de una línea de
En la actualidad la conversión de la señal luminosa en
células CCD en un sólo aparato (para fax o lectores de
eléctrica se hace mediante es uso de unos dispositivos de-
códigos) evoluciona cuando el estado de la técnica lo per-
nominados CCD, siglas de Charge Couple Device o Dis-
mite hacia la creación de matrices de células; de este modo
positivo de Carga Acoplada. La aparición de estos elemen-
será posible hacer la conversión de superficies y su inser-
tos en la década de los 80 se produjo como evolución de
ción en cámaras de vídeo. A partir de ese momento, la
los fototransistores, y hasta la actualidad no ha parado de
evolución de los CCD se ha hecho tanto en densidad de
mejorar. Su primer uso fue la digitalización de imágenes en
integración (número de células por matriz) como en la
aparatos fax o facsímil, pero pronto se incorporaron en
mejora de los tiempos de respuesta de los mismos. En la
detección de códigos de barras, cámaras de vídeo, etc.
actualidad la densidad de integración de células permite la
En estos dispositivos la incidencia de luz provoca la realización asequible (menos de 1 millón de pesetas) de
mayor o menor carga en voltaje de un condensador, lo que matrices de alta resolución y bajos tiempos de respuesta.


Cualquier cámara de video de gama baja-media (hasta
300.000 pts) incorpora un CCD que tiene 400x300 célu-
las, mientras que las cámaras fotográficas digitales más ba-
ratas (hasta 70.000 pts) suelen tener del orden de 640x480.
También se han mejorado los tiempos de respuesta de los
CCD, evitando efectos indeseables y generando imágenes
de gran calidad.

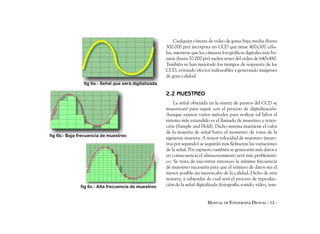

fig 6a.- Señal que será digitalizada

2.2 MUESTREO
La señal obtenida en la matriz de puntos del CCD se
muestreará para seguir con el proceso de digitalización.
Aunque existen varios métodos para realizar tal labor el
sistema más extendido es el llamado de muestreo y reten-
ción (Sample and Hold). Dicho sistema mantiene el valor
de la muestra de señal hasta el momento de toma de la
fig 6b.- Baja frecuencia de muestreo
siguiente muestra. A mayor velocidad de muestreo (mues-
tras por segundo) se seguirán más fielmente las variaciones
de la señal. Por supuesto también se generarán más datos y
en consecuencia el almacenamiento será más problemáti-
co. Se trata de encontrar entonces la mínima frecuencia
de muestreo necesaria para que el número de datos sea el
menor posible sin menoscabo de la calidad. Dicho de otra
manera, a sabiendas de cual será el proceso de reproduc-
fig 6c.- Alta frecuencia de muestreo ción de la señal digitalizada (fotografía, sonido, vídeo, tem-


peratura, presión...) se podrá optimizar la toma de datos de ro de niveles (escalones) mejor será la apreciación del va-
modo que se obtenga la máxima calidad en el mínimo es- lor de cada muestra.
pacio. Existe pues una relación directamente proporcional
Cuando un valor se encuentra en la frontera entre dos
entre el tiempo de muestreo y las variaciones de la señal
valores se le asignará bien el superior bien el inferior, y es-
muestreada. Para detectar variaciones que se producen 100
taremos cometiendo un error, el llamado error de
veces por segundo debemos tomar al menos 200 muestras/
cuantificación. El número de pasos con que se debe cuan-
segundo.
tificar la señal debe ser tal que los errores cometidos no
2.3 CUANTIFICACIÓN sean apreciables.

El proceso de cuantificación consiste en asignar un va- Por otro lado, y por razones que escapan a nuestros pro-
lor numérico a la señal que se ha muestreado. Así, asignar pósitos, podemos asegurar que en los niveles más bajos de
cuatro posibles valores a una muestra (nulo, pequeño, la señal es donde se producen mayores errores. Para miti-
mediano o grande) hace una burda aproximación. Si se gar en lo posible los errores en estos niveles se cuantifica
asignan dieciséis valores la aproximación se hará mas pa- mediante leyes no lineales (Ley A, ley µ...) que disminu-
tente, se matizará mejor. Cuanto mayor sea el número de yen los errores de cuantificación en los niveles bajos a cos-
valores más nos aproximaremos a la realidad. Hablando en ta de los más altos, donde la señal es más inmune. De este
términos de fotografía digital, será suficiente con asignar modo se mejora la calidad general de la señal sin aumentar
256 valores distintos a cada muestra, aunque algunas apli- el número de niveles de cuantificación y, en consecuencia,
caciones médicas requieran más de 4000. Como veremos a la cantidad de información generada por cada muestra. Usar
continuación el número de valores distintos en que divi- 256 niveles (8 bits) y una ley no lineal equivale a usar 512
damos la señal no sólo aumenta la complejidad de la niveles con ley lineal.
circuitería necesaria sino que incrementa la cantidad de Resumiendo, 256 niveles distintos producidos median-
información producida y que deberá almacenarse. Ambos te técnicas de cuantificación no lineales son suficientes para
factores redundan en un considerable aumento del precio que el error de cuantificación sea inapreciable y la calidad
de los aparatos. de la imagen muy aceptable para aplicaciones de propósito
Así pues el tamaño del paso es importante para detec- general.
tar pequeñas variaciones, pues cuanto mayor sea el núme-


2.4 CODIFICACIÓN rablemente. A pesar de ello este código binario es el prefe-
rido para la implantación en los ordenadores, ya que al te-
El proceso de cuantificación ha asignado un valor nu- ner tan sólo dos valores muy distintos (todo y nada) es más
mérico a cada una de las muestras que hemos tomado. fácil de detectar, más inmune a errores de apreciación, al
Ahora hemos de codificar este valor en un código que en- ruido, más fácil de tratar eléctricamente, permitiendo ade-
tiendan nuestras máquinas, lo más universal e inmune a más transferencias a alta velocidad y largas distancias sin
errores posible. En la actualidad prácticamente todos nues- deterioro aparente. Por convención se llama a cada uno de
tros aparatos utilizan el código binario, y con él codificare- los dos dígitos del código binario “bit”, palabra formada
mos las muestras. por la conjunción del principio y el final de la expresión
Un código decimal como el que usamos a diario (Siste- Binary Digit o Dígito Binario.
ma métrico decimal) tiene diez símbolos distintos (0 al 9) Aplicando la teoría matemática, n elementos de un
para expresar todos los valores posibles. Un código binario
tiene tan solo dos símbolos distintos (0 y 1) para expresar código decimal producen 10n valores distintos. Por ejem-
todos los valores. Así, la secuencia de números 0, 1, 2, 3 y plo, tres elementos de nuestro código decimal nos permiti-
4 (decimal) se expresará en binario como: 0, 1, 10, 11 y rán 103 = 1000 valores distintos (0 al 999).
100. Incluso en un ejemplo tan sencillo el número de dígitos
necesarios para expresar las magnitudes aumenta conside- Por su parte, un código binario (2 dígitos distintos) pro-
ducirá 2n valores distintos. Así , 8 dígitos binarios (bits)
producen 28 valores, o sea 256.
Esta agrupación de ocho bits es cono-
cida con el nombre de “byte”. Un byte (8
bits) es la cantidad de información que
normalmente se traspasa a la memoria de
almacenamiento, como veremos más ade-
lante.
fig 7.- Codificación de un número en binario natural


2.5 TIPOS DE CCD simultáneamente, y por ello se puede realizar la conver-
sión de la imagen completa sin necesidad de realizar barri-
Los CCD que los fabricantes desarrollan y comerciali- dos. Es empleado en las cámaras de vídeo y fotográficas...
zan integran a veces toda la circuitería necesaria para el
proceso completo de la luz dentro del mismo chip. En casi La matriz de puntos hace más costosa y compleja la
todos los casos un par de chips hacen el trabajo (CCD y circuitería, dificultando la integración. Por esto no es fácil
ADC o conversor analógico-digital). Así no sólo se abara- encontrar matrices de más de 1 millón de puntos.
ta el proceso de producción de aparatos sino que además 2.6 IMÁGENES EN COLOR
se simplifica enormemente el diseño de las máquinas y su
tamaño. En este caso, el CCD (o la pareja CCD-ADC) ya La teoría del color, en la que no podemos hacer mucho
entrega la imagen traducida a señal eléctrica en forma de hincapié, nos enseña que cualquier color se puede expre-
chorro de bits, así como las señales de control necesarias sar como combinación de tres colores primarios. Si hace-
para ubicar la procedencia de dichos bits. Existen en esen- mos pasar una luz blanca a través de un prisma esta se des-
cia dos tipos de CCD: lineal y de matriz.
a) CCD LINEAL
Este dispositivo cuenta con una línea de fotodetectores
similares. Es ampliamente usado en las máquinas fax y en
los lectores de códigos de barras. Para digitalizar una super-
ficie deben hacer un barrido por ella, de modo que se va-
yan haciendo lecturas de líneas cercanas entre sí, hasta
completar toda la superficie. Es muy empleado también en
escáner de sobremesa y en cámaras fotográficas digitales
de estudio.
b) CCD EN MATRIZ
Es una matriz ordenada de elementos puntuales dis-
puestos en líneas y columnas. Todos los puntos reciben luz fig 8.- Las dos síntesis de color


compone en varios colores. Todos estos colores están for- mentar mucho el precio del CCD que debe fabricarse con
mados por tres colores primarios: la terna Rojo-Verde-Azul millones de microfiltros.
o la terna Amarillo-Magenta-Cyan. La primera de ellas es
- Usando un CCD de tres líneas de pixel (cada una
la base de la síntesis aditiva (sumando colores) y la segun-
con su filtro correspondiente) que haga el barrido de la
da lo es de la síntesis sustractiva (restando colores). Cada
imagen. Este sistema se usa en los escáner de sobremesa y
síntesis-tipo será más adecuada para una aplicación, pero
en algunas cámaras fotográficas digitales de estudio.
se puede llegar a conseguir cualquier color con ambos sis-
temas. En los aparatos de TV y los monitores de ordenador Una vez obtenidas las tres imágenes distintas (descom-
se usará la terna Rojo-Verde-Azul más conocida por sus posición en colores primarios de la imagen) se procede a la
iniciales en inglés RGB. En los sistemas de impresión en digitalización de cada color según lo visto anteriormente.
papel (usando tintas) se usa la terna Amarillo-Magenta- Es evidente que al almacenar los datos así obtenidos debe-
Cian conocida por sus iniciales en inglés CMY. mos tener cuidado de no intercambiar los de distintos co-
lores o el proceso de recomposición de la imagen original
Convertir una imagen en color en algo con lo que se
para su reproducción será imposible.
pueda trabajar pasa por descomponerla en las tres imáge-
nes monocromas (la roja, la verde y la azul por ejemplo).
Para conseguir cada color primario se hace pasar la luz por
un filtro de ese color, que bloquea la entrada de luz de los
otros dos colores. La obtención de tres imágenes distintas
se puede hacer:
- Dividiendo la imagen en sus tres componentes.
Requiere el uso de 3 CCD monocromos. Este sistema se
usa en las cámaras de vídeo profesionales.
- Colocando filtros diminutos de los tres colores de-
lante de los fotodetectores de los CCD. Este sistema re-
quiere menos complejidad óptica pero a costa de incre-


3.1 RESOLUCIÓN HORIZONTAL Y VERTICAL
Como se ha apuntado anteriormente una imagen se
regirá por unos parámetros de calidad que dependerán en
gran medida de cual vaya a ser el proceso posterior de re-
3. PARÁMETROS producción. La forma de tratamiento de las imágenes que
usamos consiste en dividirlas en pequeñas porciones, cada
DE LA IMAGEN una de las cuales recibe el nombre de “pixel”. Una imagen
constituida de este modo tendrá una cierta cantidad de
pixel por unidad de superficie. La resolución suele ser la
misma en vertical que en horizontal, aunque existen ex-
cepciones. La imagen fotográfica química también esta
constituida por pixel diminutos que son los granos de plata
de la película. La expresión de la resolución suele hacerse

N
en puntos o pixel por milímetro (ppm) o puntos por pulga-
uestra percepción de las imágenes a través de
da (ppp o ppi –points per inch-).
los ojos funciona de modo similar. Los ojos es
tán constituidos por diminutas células recep- Una imagen reproducida será tanto más fiel a la reali-
toras 2 tipos, luz y color, conocidos como bastoncillos y los dad cuanta mayor sea su resolución pero también será mas
conos. Los distintos sistemas de reproducción de imágenes complejo y costoso el tratamiento. Por ello debe ajustarse
pretenderá que la percepción de las mismas sea lo más ajus- la resolución al sistema final de reproducción.
tada a la realidad. Como la cantidad de órganos receptores
La percepción humana de la imagen no sólo tiene en
de que disponemos en la retina es limitada, no es necesario
cuenta la resolución de la imagen, sino que ésta se encuen-
disponer de muchísimos puntos por unidad de superficie,
tra íntimamente interrelacionada con el color y la lumino-
sino tan sólo de los necesarios para que el poder
sidad, de modo que las imágenes monocromas requieren
discriminador del ojo no sea capaz de apreciar la transición
más resolución para ser apreciadas con la misma calidad
entre puntos contiguos.
subjetiva que sus equivalentes en color. En palabras más


técnicas el ojo humano hace mayor uso de la información sistema reproducido en un aparato de 24” resultará en una
de luminancia (brillos y contrastes) que de la de resolución de 45x0.6= 27 ppp., una merma en la resolu-
crominancia (colores). ción que sólo será apreciada si se hace por comparación
con la imagen original.
3.2 RESOLUCIÓNES DE APARATOS
c) MONITORES ORDENADOR
A modo informativo podemos indicar las resoluciones
Los monitores que se incorporan a los ordenadores han
que se usan en distintos aparatos o sistemas de reproduc-
ido sufriendo una mejora en la calidad a lo largo del tiem-
ción. La resolución ha sido considerada como un parámetro
po. Partiendo de los viejos monitores tipo CGA cuya reso-
de medida de la calidad desde que Hewlett-Packard intro-
lución era de 300x200 líneas (la cuarta parte de un TV),
dujo el concepto, pero algunos sistemas como las impresoras
pasando por la VGA de hace años cuya resolución se acer-
de sublimación ofrecen una gran calidad subjetiva con una
caba a la de los televisores (640x480 pixel) hasta el casi
escasa resolución, razón por la cual deberá establecerse un
estándar actual SuperVGA de 800x600 que iguala la reso-
fundamento distinto en un futuro.
a) TELEVISIÓN fig 9a.- Relación entre niveles de gris y bits/pixel
Usa una imagen de tamaño fijo de 625 líneas (verti-
cal). La relación entre largo y alto es de 4:3. Es decir, que
en horizontal tenemos 625x4/3=833 puntos. Una imagen
de televisión se compone pues de 625x833=520625 pixel.
Como este número es fijo para todos los aparatos de TV
independientemente de su tamaño, uno de 24” (medida
de la diagonal) tendrá (haciendo números) una resolución
de unos 45 ppp (puntos por pulgada) tanto en vertical como
en horizontal.
b) VÍDEO
En el caso del vídeo la imagen se compone de unas 400
líneas, alrededor del 60% de la resolución de un TV. Este


lución de los televisores. La tendencia es siempre hacia el CCD de tamaño 24x36 mm (1x1’5 pulgadas) y una resolu-
incremento, de modo que hoy día prácticamente todos los ción de 1024x1280 tendrá 1024 ppp de resolución vertical
monitores SVGA alcanzan la resolución de 1024x768 pixel y 850 de resolución horizontal, más que suficiente para los
y en ya en muchos casos la de 1278x1024 pixel, estándar al sistemas vistos arriba.
que se tiende. La gran mayoría de monitores que se ven-
Podemos ver tras esta primera aproximación que no será
den es de 14”, resultando una resolución de 128 ppp.
necesario digitalizar una imagen con más resolución de la
d) PAPEL IMPRESO que requiera el proceso de visión posterior, pues no au-
La impresión de imágenes en papel tiene varias técni- mentará la calidad y sí el tamaño de archivo, tiempo de
cas distintas que requieren muy diferentes resoluciones. Si proceso...
se trata de los procesos de cuatricromía que se usan en las
f) FOTOGRAFIA QUÍMICA
imprentas la resolución oscilará entre los 150 ppp y los 1200
La imagen que produce una buena película fotográfica
ó 1500 en ejemplares de alta calidad. Si bien puede
puede llegar a ser de una resolución muy grande. Tal es así
requerirse mayor precisión en alguna aplicación lo normal
que con las emulsiones fotográficas que existían en la se-
es que no se sobrepasen estos valores. En otros procesos de
gunda guerra mundial era posible reducir un documento
impresión (impresoras), la calidad final depende no sólo
tipo folio hasta el tamaño de un punto, es decir un milíme-
de la resolución sino también del proceso en sí, como se
tro de diámetro. Cada grano microscópico de emulsión de
verá en capítulo aparte.
plata es un punto de información. No obstante, las aplica-
e) CÁMARAS DIGITALES ciones de cada día no son tan exigentes, por lo que se res-
Las cámaras digitales pueden tener como destino un tringirá en un futuro el uso de la fotografía química para
equipo de TV, vídeo o monitor para su visualización. Por aplicaciones muy específicas, pero no parece ni mucho
ello, la gama baja de cámaras generará una imagen de menos cercano el momento de su desaparición.
300x200 o 640x480 casi en su mayoría. En el caso de cá-
3.3 PROFUNDIDAD DE COLOR (GRISES)
maras de mayor calidad con destino al mercado profesio-
nal cuyo destino será casi siempre un papel impreso se puede En el proceso de digitalización de una imagen resulta
llegar a resoluciones de 4 o 6000 puntos en vertical y hori- de primordial importancia el número de niveles que se asig-
zontal. Por hacer una aproximación, una cámara con un na a cada punto de la imagen, como hemos visto en la


parte correspondiente a la digitalización. Una cantidad ra- Recordemos que 256 niveles de gris exigen una canti-
zonable de valores es 256, que produce un resultado bas- dad de 8 bits, por lo que los tres colores requieren 8x3=24
tante fiel a la realidad si se está digitalizando una fotografía bits, que componen cada pixel de color real.
en blanco y negro, pero de gran fidelidad si se hace sobre
Estas cifras por sí solas nos dicen bastante poco, pero
una en color.
pensemos en digitalizar una fotografía corriente, tamaño
La imagen en color se descompone en sus tres compo- 10x15 cm. (4”x6”). Tratándose de una calidad media
nentes (rojo-verde-azul) y posteriormente cada una de ellas (300 ppp) resultará que tenemos tantos como
es digitalizada con una profundidad de 256 niveles por co- 4x6x300x300=2160000 pixel (puntos de información) para
lor, es decir: digitalizar. Si cada uno de estos dos millones de puntos es
representado en color real, 3 bytes por pixel, tendremos
256x256x256=16777216 colores distintos.
más de 6 Mb. Esta cantidad de datos no cabrían en un sólo
En general, y para la inmensa mayoría de la aplicacio- disquete sino que deberíamos utilizar ¡cuatro disquetes por
nes esta cifra alcanza la capacidad de percepción de colo- cada foto! Ya veremos más adelante qué técnicas se usan
res distintos que es capaz de percibir el ojo humano y se para reducir esta inmensa montaña de datos.
conoce con el nombre de color real o color verdadero.
No todas las aplicaciones requieren color real para ser
correctamente visualizadas de
modo que existen modos de ex-
presar un archivo mediante una
paleta reducida de colores que re-
presentan con bastante fidelidad
el original (gráficos, dibujos, ilus-
traciones...) Incluso las fotogra-
fías pueden ser representadas con
buena calidad mediante una pa-
leta de 256 colores usando las téc-
fig 9b.- Color real a partir de niveles de color de los primarios nicas de tramado adecuadas.


3.4 AJUSTE DE BLANCO si la luz tiene una componente de uno u otro color; cuando
visualicemos el resultado será distinto a como nosotros lo
Cualquier imagen es analizada por nuestro cerebro para percibimos. Para evitarlo existe en las cámaras la posibili-
elaborar una correcta interpretación de los colores. Con dad de informar al aparato de qué color es el que nosotros
luz blanca o en condiciones tiene dominantes de color (ama- percibimos como blanco. De este modo podrá elaborar in-
rillento p. ej.) elaboramos la información del color blanco formación muy parecida a la que vemos.
tomando como referencia el color dominante; observando
la misma escena con una fuente de luz blanca como la so- A este proceso se le denomina “Ajuste de blanco” y si
lar o con una que posea una dominante (fluorescente p. estamos familiarizados con cámaras de vídeo este término
ej.) veremos como blancos los mismos objetos. El proceso nos resultará completamente familiar. Habitualmente re-
de interpretación es pues independiente del color de la luz sulta tan simple como encuadrar un folio o pared blancos y
que los ilumina. En casos de intensas dominantes la per- apretar un botón. Este será el ajuste más perfecto, pues
cepción puede llegar a alterarse, pero habitualmente fun- incluso se puede dar a la escena un tono cálido o frío que
ciona de manera satisfactoria. Esto es completamente au- estéticamente resulte agradable si usamos papeles de colo-
tomático en nuestra percepción de los colores, pero no en res pastel.
las máquinas fotográficas o de vídeo. Cuando hacemos Es posible hacer un ajuste de blanco automático que
fotografías en un lugar iluminado con fluorescentes o bom- permitirá al gran público olvidarse de los engorrosos térmi-
billas encontramos la imagen fotografiada con colores nos técnicos y prolegómenos previos a la toma. Para ello se
irreales que no se corresponden con nuestra percepción. buscarán zonas de la pantalla que tienen valores muy pare-
En la fotografía química la obtención de imágenes sin do- cidos y altos de azul, de rojo y de verde. Dicho en otras
minantes extrañas pasa por la colocación de filtros de co- palabras, las zonas blancas. Como estamos en síntesis de
lor. Como el resultado no es visible hasta que el proceso de color aditiva el blanco se forma con valores iguales y máxi-
revelado se ha completado nunca sabemos a ciencia cierta mos de los tres colores. La cámara con ajuste automático
lo que se verá en la imagen final. de blancos rastreará todos los puntos en busca de una zona
La imagen que la máquina de fotos digital o el vídeo en que se cumplan estas condiciones y sacará en conclu-
descomponen en sus colores primarios, no tiene en cuenta sión el color dominante. Comparará los valores y si, por


fig 10.- Alterando distintos parámetros de una fotografía

ejemplo, se obtiene un nivel 220 de rojo, un nivel 200 de En algunas cámaras de vídeo existe también un ajuste
azul y un nivel 200 de verde interpretará que en la escena de nivel de negro que resulta necesario para dar matices
existe una dominante de valor 20 rojo y procederá a com- distintivos y riqueza en la profundidad de negros cuando
pensarla, bien bajando ese nivel, bien subiendo los otros. las escenas así lo requieren. No tenemos noticia de que tal
ajuste se encuentre incorporado en las cámaras digitales.
Este sistema funciona más o menos bien en la casos de
dominantes ligeras, pero puede resultar caótico en otros.
Es por esto que todas las cámaras profesionales o
semiprofesionales incorporan un ajuste manual, mucho más
fiable y versátil si recordamos hacerlo, claro.


4.1 FORMATOS DE ARCHIVO
Los datos digitales que produce nuestra cámara o
escáner en formato binario se almacenarán en lo que en
argot informático se llama un archivo. Un archivo es una
colección de datos ordenados de una determinada manera
–más o menos universal y arbitraria- que luego podrá ser
4. ALMACENAMIENTO interpretado por ese mismo u otros aparatos o programas.
A lo largo del tiempo se han ideado muchos formatos
de archivo, algunos de los cuales son muy famosos y usados
mientras que otros han caído en desuso justa o injusta-
mente.
La cantidad de información producida por una sola

E
l siguiente paso en el tratamiento de las imáge imagen es lo suficientemente grande como para buscar tru-
nes digitales será almacenarlas para después po cos que permitan la reducción del espacio necesario para
der imprimirlas, publicarlas, visualizarlas o co- su almacenamiento. Estas técnicas se denominan en con-
piarlas. Los lugares donde se almacena la información pue- junto “Compresión de datos”
den ser muy variados y estan en constante evolución. He- a) COMPRESIÓN DE DATOS
mos visto que los volúmenes de información que genera Las técnicas de compresión más simples consisten en
una imagen de color real en una resolución media son tan buscar datos redundantes y eliminarlos. Para comprender
grandes que difícilmente podrían contenerse en aparatos mejor el proceso operativo podemos imaginarnos una foto
portátiles. Para lograr lo que parecía imposible se han he- completamente en blanco, ejemplo típico de un archivo
cho múltiples esfuerzos que han desembocado en que po- con datos redundantes. Para reducir su tamaño
damos manejar pequeñas, compactas y ligeras cámaras drásticamente bastará con contar el número de pixel (igua-
digitales. les y blancos) y sustituirlos por una indicación tipo ”2 mi-


llones de pixel blancos”. ¡Voilà!. Por supuesto la forma téc- documento completo que estas leyendo aparece el grupo “
nica de comprimir y almacenar los datos es algo más com- qu” 497 veces. Si lo reemplazamos ahorraremos casi 2Kb.
pleja. en el tamaño final tan sólo con este pequeño cambio.
Profundicemos un poco en los algoritmos usados en los El uso de algoritmos más complejos (usando las impa-
archivos de texto, puesto que son los mismos que se usan res, analizando grupos más largos...) podrá aumentar el ni-
para la compresión de todo tipo de datos (para el ordena- vel de compresión hasta valores muy altos (un 90%) en el
dor no existen diferencias) pero la forma de trabajo es más caso de textos. Si se trata de archivos de programas, en que
sencilla de comprender. la frecuencia de repetición es muy inferior, la relación de
compresión disminuye mucho.
Si tuviésemos una frase como la siguiente:
En el caso de imágenes y sonidos las compresiones de-
“juan querol come el queso que quiere”
penderán en gran medida del tipo de información. Como
y la analizamos veremos que el grupo “ qu” aparece en quiera que el principio operativo consiste en buscar grupos
cuatro ocasiones. Sustituyendo el grupo “ qu” por el sím- de datos o pixel que tengan mucha frecuencia de aparición
bolo # la frase quedaría:
“juan#erol come el#eso#e#iere”.
La frase ha pasado de tener 36 carac-
teres a 30. Una reducción del espacio de
casi un 20% a costa, eso sí, de indicar en
el encabezamiento del archivo las equi-
valencias que se han hecho. Lógicamen-
te cuanto mayor es el tamaño del archi-
vo mayor será la probabilidad de apari-
ción de grupos similares y mayor será tam-
bién la relación de compresión. En el
fig 11.- Ahorro de espacio mediante compresión


serán más fáciles de comprimir aquellas imágenes que ten- b) SIN COMPRESIÓN
gan grandes áreas del mismo color, y por el contrario la rica Este tipo de formatos son una mera compilación orde-
variedad de detalles empeorará el comportamiento. A pe- nada de los colores de cada pixel, con una indicación de la
sar de la dependencia del tipo de imagen, el uso de un al- resolución de la imagen, el número de pixel en vertical y
goritmo u otro también variará el resultado final. Así un horizontal y si se trata de color o b/n. Con esta información
programa de compresión estándar pudo comprimir la foto basta para recomponer la imagen.
adjunta en un 50% mientras que la del área blanca lo fue
hasta el 90%. Cada fabricante desarrolló su propio formato y entre
ellos están los WMF, WPG, BMP TIFF, PIC...
,
Todos ellos tienen en común su poco aprovechamiento
del archivo y su sencillez de lectura o interpretación, lo
que facilita la traducción entre formatos. Un caso particu-
lar de mejor aprovechamiento lo constituyen los archivos
con paleta de colores.
Una paleta de colores reduce mediante técnicas de tra-
mado el número de colores de la imagen a una cantidad
fig 12.- Las montañas de Navacerrada
limitada. Luego, en lugar de indicar para cada pixel el co-
lor real (24 bits o 3 bytes) usará uno de los colores de la
De inmediato surge la posibilidad de volver a compri- paleta. Si la paleta es de 256 colores sólo se usarán 8 bits o
mir un archivo ya comprimido para reducirlo más. Una vez 1 byte por cada pixel. De por sí esto supone comprimir el
que un archivo ha sido comprimido, realizar de nuevo el archivo en más de un 60% a costa de reducir los 16 millo-
proceso de compresión no producirá una nueva reducción nes de colores a tan sólo 256. Como los monitores de los
del espacio ocupado ni siquiera si se usa otro programa o ordenadores tienen una paleta de 256 colores la transac-
algoritmo. Puede obtenerse el resultado contrario: un au- ción resultará adecuada a estos aparatos y además se redu-
mento del tamaño debido a que el encabezamiento del ar- ce espacio.
chivo debe colocarse siempre y, aunque pequeño, hará cre-
cer el archivo. Si el sistema operativo del ordenador o la tarjeta gráfi-


ca imponen el uso de una paleta fija de colores el tramado maño de los archivos de imagen con gran fidelidad al origi-
de las imágenes con esa paleta evita que cada vez que se nal si se hace de forma adecuada. La popularización de
muestre una imagen se tenga que recalcular para adaptarla internet ha dado gran auge a los formatos de paleta, que
a la paleta del sistema operativo. Las paletas personalizadas rivalizan con los de color verdadero.
representan mejor los colores existentes en una imagen,
c) COMPRESIÓN SIN PÉRDIDA: TIFF, GIF...
pero obligan a realizar cálculos. Las paletas fijas simplifican
los cálculos y serán más adecuadas para las máquinas poco Si el archivo una vez descomprimido contiene la mis-
potentes (videoconsolas p. ej.) En ambos casos se pueden ma información de la que se partía estaremos frente a un
simular todos los colores usando combinaciones de los que algoritmo de compresión sin pérdida. Es siempre recomen-
componen la paleta. Una buena simulación evitará que el dable que los procesos de compresión sean lo más respe-
poder discriminador del ojo sea incapaz de percibir las di- tuosos posible con los datos que tratan. Entre esta clase de
ferencias desde la lejanía. Para esta simulación se usan lo formatos los más famosos son el TIFF y el GIF, aunque
que se conoce con el nombre de tramado (en inglés dither). otros hayan tenido y tengan gran uso (BMP WMF...)
,

Las técnicas de tramado son importantes para mante- El formato TIFF (Tagged Image File Format) o Forma-
ner la fidelidad de la imagen. Las más simples consisten en to de Fichero de Imagen en Mosaico es uno de los formatos
asignar a cada punto el color más parecido que exista en la más populares y universales de almacenamiento que son
paleta. Si se trata de dibujos con colores planos (dibujos aceptados por casi todos los programas de retoque fotográ-
animados, gráficos...) la aproximación será aceptable. Cuan- fico, procesadores de texto... En un principio este formato
do se trate de fotografías que incluyan ricos matices de un no tenía posibilidad de compresión, pero existen variantes
sólo color (un bosque, el mar) el resultado será penoso. Por que incorporan los algoritmos LZW y PackBits. El primero
ello se divide la imagen en zonas de 4x4 ó 16x16 pixel y se es bastante efectivo y el segundo es muy dependiente de la
simulan los colores mediante el uso de los de paleta. Si la imagen. En ambos casos el encabezamiento del fichero in-
distribución de los colores simulados se hace de forma dica la cantidad de pixel en vertical y horizontal, el núme-
aleatoria (para evitar verticales y horizontales) el resultado ro de bits por pixel, la resolución y otros parámetros.
será muy satisfactorio observado en la lejanía. El formato GIF (Graphic Interchange Format) o For-
En definitiva, el uso de paletas reduce bastante el ta- mato Gráfico de Intercambio, fue desarrollado por


Compuserve para la transmisión rápida de imágenes. Es un espacio de color, transformadas discretas de coseno,
formato de paleta, luego comprimido con un algoritmo muy cuantificación y codificación entrópica. Todo este mare
efectivo. Admite características interesantes (fondos trans- magnum matemático tiene como finalidad conseguir que
parentes, entrelazado, animación, añadido de comentarios, la imagen almacenada sea a la par tan fiel a la realidad y
etc). Se ha convertido en uno de los estándar por ser uno pequeña como sea posible. En un formato de compresión
de los tres formatos soportados por los navegadores de con pérdida, tras el proceso de reconstrucción resultará una
Internet. Puede tener un máximo de 256 colores aunque imagen ligeramente distinta a la de partida; esto no es gra-
algunas empresas (Alchemy Mindworks) han desarrollado ve, pues toda digitalización conlleva una pérdida de infor-
la posibilidad de superar esa barrera. mación.
El formato PNG (Portable Network Graphic) o Gráfi-
co Portátil de Red, ha sido desarrollado para convertirse
en el estándar para internet. Su origen esta en el arriba
comentado GIF pero se le han añadido algunas mejoras. Es
uno de los tres formatos (GIF, PNG, y JPG) que soportan
todos los navegadores. Admite tanto color real como pale-
ta, lo que aumenta su versatilidad.
d) COMPRESIÓN CON PÉRDIDA: JPEG ó JPG
El formato JPEG cuyas iniciales corresponden a Joint
Photographic Experts Group (Reunión de Grupos de Ex-
pertos en fotografía) fue desarrollado como estándar por
un grupo de expertos (empresas e instituciones) en el mun-
do de la fotografía. Este formato de archivo requiere de
ordenadores con gran capacidad de cálculo pues en la cons-
trucción de una imagen JPEG se realizan algunas opera-
fig 13.- Una típica imagen apta para JPEG
ciones matemáticas bastante complejas: Conversión del


El campo de batalla será minimizar las pérdidas de modo
que sean prácticamente inapreciables al ojo. Una de las
técnicas usadas es asignar el doble de información a la
luminancia que a la crominancia, puesto que el ojo huma-
no es más sensible a la primera. Para ilustrarlo recordemos
que en condiciones muy pobres de luz la visión es práctica-
mente en blanco y negro. También en el proceso de
cuantificación mediante una estrategia parecida, se mini-
miza el error en las zonas más sensibles a costa de las me-
nos (leyes de cuantificación no lineales).
Se añade la posibilidad de que los usuarios escojan el
nivel de calidad final. A mayor calidad mayor tamaño y
fig 14.- Ilustración gráfica de formatos tipo viceversa. En algunos programas de tratamiento gráfico se
(puede variar en la realidad) puede ajustar la calidad final entre uno de los 256 posibles
niveles, si bien en las cámaras digitales por lo general exis-
ten como mucho tres o cuatro niveles (normal, media, ex-
celente). Si elegimos la mejor calidad (el nombre depende
del fabricante) el número de fotos que podremos almace-
nar se verá muy reducido, pero si elegimos la calidad infe-
rior cabrán más. Es posible mezclar ambos tipos para au-
mentar la versatilidad de uso.
Los factores de compresión JPG que usa cada fabrican-
te son resultado de establecer lo que ellos consideran la
mejor relación de compromiso entre calidad y tamaño.
La capacidad del formato JPG para comprimir una ar-
chivo hace que se puedan reducir imágenes de color real


hasta en un 90 ó 95% sin grandes mermas en la calidad 4.2 FLASHPIX, ¿UN FUTURO MÁS SIMPLE?
final, de modo que una imagen de 1,4 Mb (el tamaño de
un disquete) puede llegar a ocupar tan sólo 140 Kb. Cuan- El uso sencillo de los aparatos y de los programas es una
do la calidad es menos importante que el espacio (p. ej. obsesión en el mercado norteamericano. En este sentido
Internet) se puede llegar a una reducción del 97%. se hacen esfuerzos por desarrollar máquinas cuyo funcio-
namiento sea de 1 botón y todo automático. El mercado
potencial que podrá adquirir y manejar esas máquinas será
más grande, logro casi siempre conseguido a partir del sa-
crificio de gran parte de prestaciones y posibilidades de las
máquinas. Esto viene ocurriendo desde hace bastantes dé-
cadas y la acariciada idea de “todo automático” se ve bene-
ficiada por la aparición de los ordenadores. En el caso de la
fotografía digital la pretensión es hacer que el gran y estú-
pido público norteamericano haga las cosas de la mejor
manera posible sin tener que hacer un esfuerzo de aprendi-
zaje. Las definiciones, conceptos y parámetros que rigen el
mundo de la fotografía digital y de la informática son mu-
chos. Hacia 1995 algunas empresas (Live Image, Hewlett-
Packard, Microsoft y Kodak) idearon un formato de archi-
vo que, aprovechando la inteligencia de los sistemas, apro-
veche al máximo sus capacidades sin molestar al usuario
con preguntas. Nació así el sistema FlashPix, que con su
nombre quiere indicarnos la velocidad con la que se tratan
los pixel. Es un formato de archivo multiresolución, es de-
cir, contiene la información de la misma imagen en varias
fig 15.- Efecto del factor de compresión sobre la resoluciones distintas que serán usadas por aparatos distin-
calidad final de la imagen en el formato JPG tos. De este modo se hará uso de aquella resolución que
más se adecue al dispositivo de salida. También se ha


versatilizado añadiendo la posibilidad de uso de algoritmos nan habitualmente RAM sigla de Random Access Memory
de compresión, de incorporación de datos sobre autoría, (en castellano Memoria de Acceso Aleatorio). En su nom-
variados espacios de color, datos de la toma de la fotogra- bre se indica su principal característica que es la posibili-
fía... dad de acceder a cualquiera de sus celdillas de forma
aleatoria, frente a dispositivos que no permiten tal trata-
En resumen: una fotografía almacenada en este forma-
miento (una cinta cassette, p. ej., nos obliga a recorrer un
to ocupa un 33% más de espacio que en formato TIFF dado
camino previo para llegar a un punto). La popularización
que debe albergar más de una resolución. En compensa-
de los ordenadores personales ha llevado a una fabricación
ción nos ofrece, según sus desarrolladores: mejor uso de la
masiva de este tipo de memorias en dos variantes, la RAM
RAM, menor tiempo de retoque y almacenamiento, au-
estática y la RAM dinámica cuya evolución ha sido dispar
sencia de modificación de la imagen ya que sólo se cam-
en el tiempo pero similar en reducción de precio, consumo
bian los parámetros de visualización. ¿Merece la pena in-
y tamaño.
crementar los tamaños de archivo para simplificar las ope-
raciones?. Probablemente la mejor opción del formato sea a) RAM ESTÁTICAS
la posibilidad de edición no destructiva. La RAM estática almacena la información en su inte-
rior y allí permanece mientras no falle la alimentación eléc-
4.3 ALMACENES DE INFORMACIÓN
trica de la misma. Aunque su precio es un poco alto la
Una vez que la imagen ha sido digitalizada y comprimi- circuitería necesaria para manejarla es bastante simple.
da debemos almacenarla en un lugar seguro que nos per- Suelen estar incorporadas dentro de los microprocesadores
mita más tarde recuperarla para visualizarla, retocarla, co- y en memorias caché, ya que la velocidad de acceso para
piarla o imprimirla. Hay muchas soluciones técnicas que lectura o escritura es muy alta.
son empleadas por los fabricantes en sus diversos modelos.
b) RAM DINÁMICAS
Cada una de ellas presenta unas ventajas y unos inconve-
La RAM dinámica por contra almacena la información
nientes que intentaremos analizar someramente.
durante un tiempo determinado (milisegundos) y después
4.4 MEMORIAS RAM se pierde. Para evitar el borrado debe ser leída y/o rescrita
antes de ese tiempo. A este proceso se le conoce con el
Los circuitos integrados cuya función principal es el
nombre de refresco de la memoria. Dado que deben ser
almacenaje de información en formato binario se denomi-

refrescadas con bastante asiduidad el acceso a su informa- 4.5 DISCOS
ción está ralentizado. Por otro lado la complejidad de los Por último, es soporte magnético en forma de discos
circuitos aumenta considerablemente. Sin embargo el uso duros o disquetes es la forma más sencilla, económica y
extensivo que se ha hecho de ellas en los sistemas fácil de almacenar la información. Para realizar la lectura y
informáticos personales hace que su precio sea escritura de los discos se disponen cabezales que pueden
sustancialmente inferior y por ello son preferidas por mu- acceder a cualquier punto de la superficie del disco que se
chos fabricantes de equipos. encuentra girando. Como es necesario mover los cabezales
No debemos olvidar tampoco que aunque el consumo lectores y hacer girar el disco se usan dos motores, que au-
de estos elementos cada vez es menor, hacen un considera- mentan el consumo y el tamaño del aparato.
ble gasto de las baterías, y al agotarse éstas se pierde el con- Su incorporación en las cámaras digitales presenta dos
tenido de la memoria. inconvenientes: la energía consumida de las baterías y el
tamaño del sistema completo.
c) MEMORIAS FLASH
Para subsanar estos inconvenientes y otros se ha traba-
jado durante años en la consecución de un tipo de memo-
ria barato, de gran capacidad, bajo consumo, tiempo de
acceso pequeño y sobre todo pervivencia del contenido de
la memoria sin energía. La investigación ha sido coronada
con la aparición de las memorias denominadas FLASH.
Estos dispositivos combinan gran parte de las ventajas de
las memorias RAM con una sencillez de uso y larga
pervivencia de los datos en ausencia de alimentación (más
de una década). Han sido elegidas por muchos fabricantes
de cámaras como la mejor solución. Ahora bien, para po-
der “cambiar el carrete” y seguir almacenando más fotos
fig 16.- Diversos soportes de almacenamiento
deben ir montadas sobre un dispositivo que les dé movili-
dad, como se verá en el siguiente capítulo


ben este nombre por enviar secuencialmente los bits que
corresponden a cada byte. Este tipo de interface es barato
y fácil de construir pues sólo se necesitan unos pocos ca-
bles. El estándar más extendido es el RS-232, cuyo núme-
ro corresponde a la recomendación de la EIA (Electronic
International Asociation o Asociación Electrónica Inter-
5. INTERFACES nacional). En la comunicación serie RS-232 se pueden usar
DE COMUNICACIÓN solamente tres hilos, a saber: uno de transmisión, uno de
recepción y uno de tierra. El estándar, no obstante, con-
templa la posibilidad de que los dispositivos que
intercambian los datos tengan más hilos de comunicación
para simplificar los programas de control. Con el RS-232
se pueden alcanzar distancias de muchos metros (varios
5.1 INTERFACE SERIE (RS-232,RS-422) cientos con el cable adecuado) y hasta tres o cuatro equi-
Algunas de las cámaras digitales no tienen memoria en pos conectados simultáneamente. Este es el puerto de co-
su interior para almacenar las imágenes. Necesitan de un municaciones que clásicamente se ha utilizado para las
canal de comunicación con los periféricos para la transfe- comunicaciones entre PC. La velocidad máxima que se
rencia inmediata de los datos. Entre ellas se encuentran puede alcanzar es de 115 kbps, o sea unos 14 kilobytes por
algunas de los modelos del mercado que ofrecen mayor segundo. En realidad algo menor, puesto que parte de la
calidad pero que, por sus características, están pensadas información se usa para control del tráfico (bits de arran-
para uso en estudio. También muchos modelos del merca- que y parada). En términos prácticos, en transmitir una
do de gama media-baja ofrecen la posibilidad de enviar las fotografía de calidad alta se puede tardar hasta 15 segun-
imágenes al ordenador o a otras cámaras para intercambiar dos. Un tiempo respetable.
fotogramas. El interface de comunicaciones serie que ha usado clá-
La solución más universal de comunicación consiste sicamente el Macintosh es el RS-422, que es una revisión
en usar un puerto serie. Las comunicaciones en serie reci- del RS-232 para lograr mayor cantidad de equipos conec-


tados (hasta diez) y unas distancias algo mayores (dos o las frecuencias de radio (teléfonos móviles, walkies...) o los
tres veces). En cambio, el peor problema de las comunica- infrarrojos (mandos a distancia...) Esta tecnología infrarroja
ciones serie, que es la velocidad máxima, no varía de uno a que lleva usándose con éxito desde hace muchos años para
otro estándar. Por tanto los tiempos de transmisión siguen los mandos a distancia del TV se ha hecho un pequeño
siendo altos cuando el caudal de información es un poco hueco en el mundo de la informática doméstica con la in-
grande (un disquete tarda dos minutos). troducción de los ratones infrarrojos. Presenta la ventaja
de la ausencia de hilos y de su bajo coste de fabricación.
5.2 DE ALTA VELOCIDAD (USB) Pero a cambio presenta grandes inconvenientes como la
Surgida la necesidad de una mayor velocidad se ha de- necesidad de visual directa entre equipos y las reducidas
sarrollado el estándar conocido como USB, siglas de Uni- distancias que se alcanzan, sin mencionar que las veloci-
versal Serial Bus (Bus Serie Universal) que pretende que dades de transmisión son bajas. Algunos modelos de cáma-
los canales serie puedan ser usados por dispositivos cuyo ras digitales incorporan dispositivos de este tipo.
caudal de datos sea alto (un monitor, escáner...) Los puer- Debe mencionarse por último que la IRDA, siglas de la
tos USB pueden interconectar entre sí
a los ordenadores de la actualidad con
economía de cables y alta eficiencia de
transmisión. Como se trata de una tec-
nología emergente que ya se está in-
corporando en muchos de PC es de
esperar que las cámaras digitales op-
ten por este estándar en un futuro cer-
cano.
5.3 INFRARROJOS
Una interesante posibilidad para la
comunicación entre máquinas consiste fig 17.- e izquierda a derecha tenemos: un puerto infrarrojo,
en el uso de medios inalámbricos como uno serie estándar y un USB.


Infrared Device Asociation (Asociación de Dispositivos cada dispositivo un número entre el 0 y el 7, que definirán
Infrarrojos) que está formada por unas 120 compañías y no solo su nombre sino su prioridad. La prioridad más alta
organismos, está desarrollando estándares para superar la es patrimonio del 7, que en caso de solicitudes concurren-
barrera de los 115 kbps y alcanzar velocidades más atracti- tes será la elegida para el uso del bus. En general se asigna
vas (hasta 4 Mbps) lo que hace muy goloso este sistema esta prioridad al ordenador que realiza las tareas de “Host”
para cámaras digitales. Es de esperar que la engorrosa tarea (anfitrión). Por tratarse de un bus paralelo (se envían 8 ó
la cámara sea pronto una anécdota del pasado. 16 bits simultáneamente) las velocidades que se alcanzan
son altas (3 Mbytes/sg en SCSI-1 hasta los 40 de Ultra-
5.4 INTERFACE SCSI SCSI). Esta velocidad es más que suficiente para las apli-
Las siglas de SCSI (Small Computer System Interface caciones más variadas.
o Interface para Pequeños Sistemas de Ordenadores) nos Los dispositivos SCSI han sido usados por Apple en el
indican el uso a que se destina. En 1986 se establecieron interior de sus Mac, pero en dispositivos externos no han
los fundamentos del sistema SCSI en su primera defini- sido demasiado populares debido al alto precio que alcan-
ción, lo que hoy día se llama SCSI-1. Más tarde, hacia 1994, zan las máquinas con esta configuración de bus. Actual-
y con objeto de hacer frente a los desarrollos tecnológicos mente se está produciendo un abaratamiento de las tarje-
ocurridos se hizo una revisión del estándar que es conoci- tas controladoras SCSI por ser este sistema el elegido por
da como SCSI-2. Desde entonces han visto la luz algunas la mayoría de los escáner de sobremesa que existen en el
variantes del sistema SCSI-2 (Fast-SCSI, Wide-SCSI, Fast- mercado.
and-Wide-SCSI y Ultra-SCSI) que ha puesto las bases para
el nuevo SCSI-3 que se está preparando actualmente. El sistema SCSI tiene grandes posibilidades de estable-
cerse como estándar de comunicación entre el ordenador
El interface SCSI está compuesto por una serie de 50 y sus periféricos a pesar de que presenta dos grandes incon-
hilos que hacen transmisión asíncrona en paralelo. El ac- venientes. Estos son el elevado precio de los cables debido
ceso al bus está arbitrado por los propios dispositivos me- al gran número de hilos que lo componen (hasta 50 frente
diante el uso de las señales de control y el protocolo esta- a los 3 de un puerto serie) y la reducida cantidad de dispo-
blecido. Con objeto de identificar a cada generador o re- sitivos que pueden colgar del bus (8 como máximo).
ceptor de la información que transita por el bus se asigna a


En el caso que nos ocupa, el de la fotografía digital, la El formato PCMCIA tiene tres versiones: I, II y III. La
elevada cantidad de datos que se producen en las cámaras apariencia externa es la de una tarjeta de crédito algo más
fotográficas hace muy adecuado este sistema de transmi- gruesa, de inserción y extracción simples. El tipo I tiene un
sión aunque los cables y conectores sean tan aparatosos grueso de 3,3 mm., el tipo II 5 mm. y el tipo III 10,5 mm.
que los fabricantes no lo hayan tomado muy en cuenta
aún.
5.5 TARJETAS PCMCIA
Una tarjeta PCMCIA es una cajita parecida a una tar-
jeta de crédito que contiene equipo electrónico en su inte-
rior. Goza de la ventaja de la estandarización, pues un nu-
trido grupo de más de 500 empresas y organismos forma-
ron la Personal Computer Memory Card International
Asociation, es una organización sin ánimo de lucro (¿) que,
establecida en Junio de 1989, tiene como objetivo lograr
un formato universal que permita que diferentes máquinas
anfitrionas puedan expandirse mediante estas tarjetas.
Contienen desde dispositivos de memoria hasta aparatos
de reducido tamaño (modems, tarjetas de sonido...) Como
ejemplos de máquinas anfitrionas podemos encontrar or-
denadores, fax, impresoras, cámaras de fotografía, equipo
médico, etc.
Las tarjetas fabricadas según este estándar se podrán
intercambiar entre aparatos distintos pues tienen el mismo
tamaño, el mismo número de patillas en sus conectores, la
misma configuración eléctrica, el mismo formato de alma- fig18a.- Comparación entre los tipos PCMCIA
cenamiento de ficheros, etc.


Dependiendo del tipo de equipo contenido en la tarje- Algunas cámaras tienen tarjetas parecidas a las
ta se usa uno u otro tipo, como la tendencia es siempre a la PCMCIA pero incompatibles con este estándar. Debemos
reducción de espacio el tipo I se está imponiendo. La me- tener cuidado pues pueden no sólo ser incompatibles sino
jor característica de estos dispositivos de almacenamiento además en algún caso dañar nuestro equipo o tarjeta.
es la intercambiabilidad entre aparatos, de modo que po-
Parece que el formato PCMCIA triunfará en el mundo
damos sacar la tarjeta PCMCIA del fax o la lavadora e
de la fotografía digital, y así podremos llamarle el “carrete”
introducirla en el ordenador o la impresora sin mayores
por asimilación a la función de su homónimo en la fotogra-
miramientos.
fía química.
Ha sido elegida por algunos fabricantes de cámaras fo-
tográficas como elemento de memoria y almacenamiento.
Si poseemos una de estos modelos deberemos tener en
nuestro ordenador portátil o de sobremesa una ranura
PCMCIA similar, y todo será tan sencillo (aunque no tan
barato) como sacar y meter un disquete.
En el mercado podemos encontrar tarjetas cuya capa-
cidad de almacenamiento varíe entre un par de megabytes
y muchos cientos. Traducido a nuestro interés fotográfico
significa entre cincuenta y quinientas tomas en alta cali-
dad.
El tipo de memoria contenida en la tarjeta PCMCIA es
la memoria tipo FLASH, que permiten que los datos alma-
cenados se mantengan indefinidamente sin necesidad de
pilas ni alimentación de ningún tipo, así como ser grabadas fig 18b.- Tarjeta de memoria flash
y borradas millones de veces. encapsulada en una PCMCIA tipo I


5.6 DISQUETE
Sin duda el medio de almacenamiento más barato, uni-
versal y fácil de encontrar en el mercado es el archiconocido
disquete de 3 1/2 pulgadas, que tiene una capacidad sin
formatear de unos 2 Mb. y de 1’44 formateado para PC y
1’2 para Mac. El precio que tienen es de unas 15 pesetas
por Mb, que desde luego es el más competitivo del merca-
do en la actualidad.
Algunos fabricantes de cámaras están volviendo sus
miradas al disco floppy por estas y otras razones. Una de
ellas es, desde luego, que los usuarios de ordenadores no
necesitarán ningún elemento adicional; por otro lado son
fáciles de encontrar, baratos y fiables.
Por contra presentan una desventaja en el diseño de la
cámara digital que ha de disponer de una disquetera en su
interior. Hoy día esto no es inconveniente por tamaño, pero
sí por consumo. Una unidad de disco es un elemento go-
bernado por dos motores (uno para las cabezas y otro para
el giro) lo que incrementa mucho el consumo.
No está claro si el disquete o la tarjeta PCMCIA se
anularán como estándar o convivirán como ocurre en la
actualidad.


deberá: fotografiarse. Este ahorro de pasos no sólo significa
un menor coste del proceso (siempre importante) sino tam-
bién un considerable ahorro de tiempo y esfuerzo. Un caso
especialmente proclive es la publicación de documentos
en Internet, que por sus especiales características hace in-
6. IMPRESIÓN necesario cualquier proceso fuera de máquinas digitales.
Sin embargo, la inmensa mayoría de fotografías que se
DE IMÁGENES toman son para recuerdo. La perspectiva que los fabrican-
tes de material digital acarician es no salir de ese formato
SOBRE PAPEL en la medida de lo posible, almacenando los fotogramas en
CD-ROM y siendo visualizados en monitores de TV u or-
denadores. No siempre es posible esto, por razones de co-

P
modidad o preferencia personal. Así nos encontramos con
robablemente uno de los pasos más engorrosos
la necesidad de “pasar a papel” lo que tenemos almacena-
que se evitan en la fotografía digital con respec
do en otros medios. En el caso de negocios y oficinas esto
to a la química, es el de los procesos de paso a
es casi obligatorio. Para “pasar a papel” las fotografías dis-
papel. Pensemos que en gran cantidad de casos el destino
ponemos de periféricos llamados impresoras, que analiza-
de las fotografías tomadas es la imprenta para realizar tar-
mos someramente a continuación.
jetas, folletos, libros, catálogos... Si se trata de una fotogra-
fía química deberá sufrir una digitalización o tramado que 6.1 MATRICIAL
la haga susceptible de ser tratada mediante las máquinas
de impresión profesionales y destinadas a tiradas grandes y El tipo más antiguo de impresora con capacidad gráfica
medianas. Si el profesional fotógrafo trabaja con un equipo es la denominada matricial. Recibe su nombre del cabezal
digital el proceso se simplifica en gran medida. impresor que consta de una serie de agujas (9 ó 24 típica-
mente) que, al golpear sobre una cinta de tela entintada,
La fotografía clásica deberá: fotografiarse, revelarse, describen una matriz de puntos acorde con el dibujo de
positivarse, digitalizarse. Si se trata con medios digitales partida. Si bien en su momento supuso un gran avance la


representación de gráficos (incluso en color) presenta dos gran-
des inconvenientes: la escasa densidad de puntos por unidad de
superficie (poca resolución) y la lentitud del proceso de impre-
sión. A pesar de ello y debido a su capacidad de realizar copias
con calco y al bajo precio por página impresa (2 pesetas por A4)
se siguen fabricando, pero no se usan en la reproducción de
fotografías.
6.2 LÁSER COLOR
La fotocopiadora que conocemos en la actualidad es el ori-
gen de las impresoras láser. En este aparato el original que que-
remos copiar se ilumina con una luz intensa que, mediante la
óptica adecuada, incide sobre un tambor recubierto de selenio.
Este material se ioniza (se carga eléctricamente) cuando recibe
luz. El tambor sufre un proceso de carga eléctrica en toda su
superficie, y luego se ilumina el original, que sólo refleja la luz
de los blancos. El resultado es que tan sólo los lugares que en el
original son negros permanecen con carga eléctrica después la
exposición a la luz. Esta carga se aprovecha para atraer a las
partículas de tinta (toner) que no son otra cosa que componen-
tes férricos. En los lugares que se ha recibido la luz se deposita el
toner. Luego se transfiere al papel, que sale de la zona de
entintado. En este punto el papel posee la imagen fiel del origi-
nal, pero es inestable y debe fijarse. Dicha fijación se hace me-
diante calor que hace penetrar el toner en la superficie de papel
para dar una imagen estable.
fig 19.- Secuencias en los dos mundos


Con el mismo principio operativo funciona la impreso- ppp aunque algunas alcancen los 1200 no resulta necesa-
ra láser. En este caso la fuente de luz intensa que se usa rio aumentarla para aplicaciones de hogar y oficina.
para sensibilizar el tambor de selenio es un rayo láser con-
Para hacer una impresión láser color debemos realizar
trolado mediante un sistema de espejos va describiendo la
los procesos anteriormente citados al menos tres veces
trama de puntos del dibujo sobre el tambor fotosensible.
(amarillo, magenta, cian). El resultado es mucho más efec-
En la actualidad de ha sustituido el sistema mecánico de
tivo si añadimos una cuarta pasada de negro, proceso habi-
espejos por una línea de diodos LED láser que iluminan el
tualmente seguido en las imprentas y conocido con el nom-
tambor de selenio sin necesidad de motores y con mayor
bre de cuatricromía. Para ello sólo hay que multiplicar la
velocidad. Esto es posible por el abaratamiento en la pro-
circuitería y la maquinaria de la impresora por cuatro. Re-
ducción de diodos láser de baja potencia.
sultado: aparatos mayores y costes altos. Además la mecá-
Tanto en las fotocopiadoras como en las impresoras lá- nica ha de ser mucho más precisa para que las copias en-
ser la tinta tiene el mismo nombre y composiciones simila- tren en las distintas fases perfectamente a registro.
res. La fijación en caliente que hace estable la copia tam-
En la actualidad los modelos de impresoras láser color
bién se encuentra presente en las impresoras láser.
son caros, aunque a medida que se van popularizando las
La diferencia fundamental entre ambas máquinas es la fotocopiadoras láser color se van haciendo más asequibles
fuente de luz, el láser. La teoría nos dice que un láser puede las impresoras. Los resultados obtenidos por unas y otras
llegar a tener un diámetro de unas pocas milésimas de mi- son similares en apariencia, y el coste de precio por copia
límetro. En la práctica las impresoras láser han evolucio- es muy bajo (unas 12 pesetas cada A4) con gran indepen-
nado desde unas densidades de 150 puntos por pulgada dencia de la calidad y tipo de papel, incluso en gramajes
hasta los actuales 1200. Es decir, la resolución se ha multi- altos.
plicado por 8 manteniendo la impresora el mismo precio.
Además se han incorporado técnicas de suavizado de bor- 6.3 INYECCIÓN DE TINTA
des (uno de los grandes problemas clásicos de las láser) Las impresoras de inyección de tinta se basan en un
para que no sean apreciables a simple vista. sistema de cabezales que podríamos asimilar a diminutas
La resolución actual de la mayoría de las láser es de 600 agujas hipodérmicas que lanzan burbujas de tinta contra el


papel. La tinta reposa en un depósito en estado líquido y es En la reproducción de fotografías con este tipo de
dirigida hacia los inyectores que, caldeando puntualmen- impresoras han de tenerse en cuenta el tipo de papel y la
te, hacen aparecer burbujas de aire que propulsan la tinta. resolución de la impresora.
Existen alrededor de 16 inyectores que van desplazándose
Al encontrarse la tinta en estado líquido el tipo de pa-
de un lado a otro del papel, de modo muy similar a los
pel influye mucho en el resultado final. En papeles muy
cabezales de la impresoras matriciales. Por contra, al no
absorbentes la tinta se distribuye alrededor del punto don-
tener contacto con el papel son mucho más rápidas y silen-
de se deposita y se mezcla con las tintas de su alrededor.
ciosas. Para realizar copias en color debemos depositar tin-
Esto hace que la fotografía tenga un aspecto deslucido, como
ta de los cuatro clásicos colores (amarillo, magenta, cian y
desenfocado. Si la resolución a la que se está trabajando es
negro). Algunos modelos no incorporan el negro, pero no
de unos 180 ó 360 puntos por pulgada el resultado será
sólo dan menos profundidad y calidad sino que para texto
más o menos aceptable. Al incrementar la resolución ha-
son prácticamente inútiles.
cemos mayor acopio de tinta en el mismo espacio, y esto
Los fabricantes recomiendan usar papeles especiales (de provoca que el papel se deforme más, las tintas se mezclen
su marca, claro) que ellos han desarrollado. Están tratados más y se tarde más en secar. El tiempo de impresión y el
(normalmente a una sola cara) con
sustancias secantes especiales para las
tintas de esa marca. También es habi-
tual que existan tipos de papel espe-
ciales distintos para las distintas reso-
luciones. Aquellos dedicados a las más
altas resoluciones son más caros, ha-
ciendo que el precio final de la impre-
sión de una fotografía sea más alto, de
peor calidad y aspecto que el de una
fotografía química.
fig 20.- Detalles de los cabezales de inyección, de un tambor de
selenio y de un cabezal matricial (de izquierda a derecha)


precio también aumentan. Si se usan papeles brillantes para más incluyen factores tan interesantes como que los
evitar esta situación se consigue reducir la mezcla de tintas consumibles sólo los proporciona un fabricante. Si a ello
y la deformación del papel a costa de tiempos de secado añadimos que los tiempos de impresión en alta resolución
larguísimos (hasta horas). A veces incluso el cabezal arras- pueden llegar a media hora podemos imaginar porque este
tra y mezcla la tinta ya depositada dejando tras de sí una tipo de impresoras no es el más adecuado para la fotografía
mancha. digital.
Entre las ventajas de estas impresoras se cuentan su Sin embargo, y pese a todo lo dicho, es mucho el cami-
bajo precio (tres o cuatro veces menos que una láser o una no que se ha recorrido en la mejora de estos dispositivos en
de sublimación), rapidez (relativa) y su silencio de trabajo, los últimos años. En la actualidad se ven resultados sobre
pero el precio que cada copia alcanza es muy alto (unas papel norma que hace tan sólo dos años eran impensables
300 pesetas cada A4 en calidad 720 y papel especial). Ade- siquiera en papel especial. Probablemente la mayor evolu-
ción de los dispositivos de impresión se está produciendo
en este tipo de impresoras. Algunos fabricantes presentan
las impresoras de inyección preparadas para gráficos y le-
tras color, pero para una correcta impresión de fotografías
debe adquirirse un accesorio especial que dará la calidad
deseada. La mayor porción de ventas en el mercado de
impresoras color lo ocupan las de inyección aun a pesar del
alto precio de sus consumibles.
6.4 SUBLIMACIÓN
Los dispositivos de sublimación basan su funcionamien-
to y toman su nombre del paso de las tintas del estado sóli-
do al gaseoso. Unas tintas especiales a base de ceras se dis-
ponen delante de un cabezal caliente que las sublima. Así,
fig 21.- Vista del interior de una
impresora/fotocopiadora láser color cuando llegan al papel lo hacen como una nube, más den-


sa cerca del punto de caldeo. Un efecto parecido al de un Dos inconvenientes que no las hacen muy populares
aerosol o una bocanada de humo. son el alto precio por copia y el de la máquina en sí, supe-
rior en varios órdenes al de las de inyección. Sin duda la
En algunos modelos las distintas tintas se subliman con
mejor elección en la reproducción de fotografías sobre pa-
escasa diferencia de tiempo (milisegundos). Se produce así
pel es este tipo de impresora que en un futuro próximo
una mezcla de los gases de diferentes colores en la distan-
harán invasión del mercado gran público a precios compe-
cia que separa el cabezal y el papel. Por esto, en las
titivos.
impresoras de sublimación no se puede apreciar la transi-
ción entre un puntos adyacentes y son llamados dispositi- 6.5 CONSIDERACIONES GENERALES
vos de tono continuo. Dicho de otro modo, a igualdad de
resolución una impresora de sublimación puede represen- La tabla ha sido elaborada a partir de la lectura de valo-
tar un degradado (ej. un atardecer) con una soltura digna raciones en revistas especializadas del sector informático
de una fotografía química. Con una impresora láser color a así como de la propia experiencia del autor. Tiene como
600 puntos o incluso a 1200 es difícil superar los resultados misión poner un punto de claridad sobre todo lo dicho en
de una de sublimación a 300 puntos. Su funcionamiento el texto y no debe ser considerada más que como referen-
también es silencioso. cia de las prefencias personales y de la cambiante calidad
de los aparatos.
En los primeros modelos las tintas venían depositadas
en largas tiras de poliéster, pero en la actualidad son barri- Un asterisco (*) significa bajo, dos (**) medio y tres es
tas parecidas a pintalabios, el valor máximo (***).
que incluso vienen en co-
lores dorados o plateados P RECIO
APA RATO
P RECIO
COPIA
RESO LUCIÓN
CAL IDAD
SUBJETI VA
T IEMPO
IMPRE SIÓN
TAMAÑO VALORACIÓN GENE RAL

para aplicaciones específi- MATRICI AL
* * * * *** * *
cas.
INY ECCIÓN
* *** *** ** *** * **

L ASER
*** ** ** ** ** ** **

SUBL IMACIÓN
** *** ** *** *** ** ***


a) VISOR ÓPTICO
En las cámaras digitales más baratas toda la referencia
que tenemos es una ventanita a través de la cual se puede
ver el motivo que quedará registrado. Es decir, apuntamos,
disparamos y la cámara almacena. No tenemos ninguna
posibilidad de observar si la foto ha salido a nuestro gusto o
7. TIPOS DE no. El visor óptico no tiene posibilidad de contemplar los
fotogramas almacenados, y por ello estas cámaras suelen
CÁMARA DIGITAL disponer de una salida de vídeo que nos permite observar
las tomas en un TV o en un monitor de ordenador.
Las cámaras de estudio no salen de dicho lugar, en el
que se dispondrá del material necesario para ver sobre la
marcha si los resultados obtenidos son los buscados o tene-

A
mos que repetir la secuencia de pasos; se conectarán a un
pesar de que en el mercado existen práctica-
PC potente o una estación de trabajo con monitores para
mente todas las combinaciones de los elemen-
la observación en tiempo real.
tos ya vistos, lo que hace la clasificación muy
compleja, intentaremos estructurarlas tomando como punto b) VISOR ELECTRÓNICO
de partida los más importantes. Un paso adelante en la versatilidad de una cámara con-
siste en la incorporación de un pequeño monitor tipo LCD
7.1 CON RESPECTO AL VISOR (Liquid Crystal Display o Visor de Cristal Líquido) muy
Es deseable en cámaras de cualquier tipo tener la cer- popular en relojes, móviles, calculadoras o TV portátiles.
teza de que lo que vamos a fotografiar es aquello que de- Se trata en definitiva de una pequeña pantalla (de color en
seamos. Para ello se incorporan los visores que, a costa de general) en la que podemos hacer el encuadre, disparar y
la complejidad y el precio, nos dan la requerida referencia ver el resultado en cuestión de segundos. También pode-
visual. mos revisar los fotogramas tomados con anterioridad para


eliminar aquellos que no nos gusten y así aprovechar al La mayoría de los modelos de gama baja y media dispo-
máximo la capacidad de almacenamiento de nuestra cá- nen de espacio para guardar bastantes fotogramas (entre
mara. Su precio es bastante reducido y la mayoría de los 40 y 150) con alguno de los medios ya vistos.
modelos de cámaras de la gama media-baja vienen con este
a) SIN ALMACENAMIENTO
elemento incorporado de serie.
Podemos contar entre estas cámaras la mayoría de gama
Algunas cámaras tienen un visor LCD orientable que alta, como ya se ha comentado, y algunas de gama baja;
permite disparar por encima de las cabezas de la muche- son en este caso consideradas como periféricos del ordena-
dumbre realizando encuadres correctos. dor, que se encarga de las tareas de proceso y almacena-
La tecnología de los LCD obliga a la iluminación trase- miento. La transmisión de las imágenes tomadas se hará
ra para poder trabajar en exteriores. Así, todo LCD lleva por medio de cables serie, infrarrojos o SCSI.
incorporado en su parte trasera una pantalla b) CON MEMORIA INTERNA
electroluminescente. Aunque ambos elementos son de bajo Prácticamente todos las cámaras de gama baja (sin vi-
consumo acortan el tiempo de funcionamiento de las ba- sor) disponen de una memoria interna tipo FLASH que
terías. mantiene almacenados los fotogramas. Dependiendo de la
Como un caso especial podemos citar las cámaras que resolución y el factor de compresión almacenarán entre
no incorporan visor pero que nos permiten, paradójicamen- unas pocas decenas de fotogramas y más de un centenar.
te, tener una exacta referencia de qué estamos fotografian- Luego, y para su conservación definitiva o se pasan a papel
do. Son los respaldos digitales para cuerpos de cámara con- o se transmiten mediante cable o infrarrojos al ordenador.
vencionales, de los que se trata más adelante. Estos aparatos son los menos versátiles, pues una vez llena
la memoria interna no será posible seguir tomando
7.2 CON RESPECTO AL ALMACENAMIENTO fotogramas, lo que hace que estos modelos sean adecuados
Uno de los campos en los que más investigan los fabri- para un día de campo, pero no para un viaje.
cantes de cámaras es el incremento de capacidad y versati- c) CON TARJETAS PCMCIA
lidad en el almacenamiento de fotogramas. Este tipo de tarjetas contienen en su interior las mis-
mas memorias FLASH, pero al ser intercambiables cuando


se llena una tarjeta se substituye por una vacía y se puede los estudios el destino final será un disco duro o unidad
seguir trabajando. Estas memorias permiten ser grabadas y similar (CD, jazz, zip...) Algún modelo de alta resolución
borradas tantas veces como se quiera. Una vez volcados incorpora un disco duro interno de 1 Gb. para guardar el
los fotogramas al ordenador se puede borrar el contenido trabajo, tal es el caso de la DICOMED, Leica.... Dicho dis-
de la tarjeta y volver a utilizarla muchas veces, puesto que co duro puede tener la apariencia externa de una PCMCIA
son caras. Estos modelos de cámara son válidas para uso en tipo III ó estar íntimamente unido al dispositivo por tratar-
viajes siempre y cuando se disponga de suficientes tarjetas se de un modelo estándar.
de recambio.
7.3 CON RESPECTO A LA RESOLUCIÓN
d) CON DISQUETTE
Una de las clasificaciones más interesantes se puede
Sacar y meter el disquete en la cámara es tan sencillo
establecer tomando como base la resolución final obtenida
como en los ordenadores, tan sólo apretar un botón o ac-
por la máquina.
cionar una palanquita que abra la portezuela protectora de
la unidad de disco. a) BAJA RESOLUCIÓN
Los modelos de cámara que incorporan una unidad de Los modelos de este tipo que salieron al mercado al
disco flexible son las que tienen los consumibles más bara- principio están abocados a la desaparición pues el público
tos y fáciles de encontrar del mercado. Por su escaso precio demanda resoluciones crecientes. Los CCD de estas cá-
será posible transportar 20 de ellos en la maleta (suficien- maras tienen alrededor de 300x200=60.000 pixel, insufi-
tes para 1000 fotos). ciente para muchas aplicaciones generales. Presentan como
única ventaja un reducido tamaño del archivo final de la
e) CON DISCO DURO fotografía.
Sin embargo en las cámaras de gama alta, dedicadas al
mercado profesional, la resolución es alta y la profundidad b) MEDIA RESOLUCIÓN
de color también; por ello una sola imagen tiene entre 40 y Los CCD de media resolución son aquellos que tienen
130 Mb. sin comprimir. Tal dimensión hace casi imposible alrededor de 1 millón de pixel como máximo, en resolu-
almacenar los fotogramas en tarjetas de memoria PCMCIA. ciones de 640x480 o algo mayores (hasta 1200x1024). Este
Por otra parte, son cámaras destinadas casi únicamente a es un tamaño muy adecuado para aplicaciones de hogar,


oficina e incluso internet. La mayoría de los modelos dis- nicas de fabricación de los CCD y se generalice su uso se
ponibles en el mercado en la actualidad se encuentran den- pueda disponer de modelos de alta resolución que no sean
tro de esta banda. Siempre se puede, mediante programa, de barrido.
tomar fotogramas a menos resolución si así se desea, por lo
que añaden a las ventajas del precio las de la versatilidad. 7.4 CON RESPECTO AL SISTEMA DE CCD
El tamaño de imagen generado es cuatro veces mayor que Toda cámara digital incorpora un CCD para hacer la
en las de baja resolución, inconveniente solventado con conversión de luz. Sin embargo dentro de esta uniformi-
elegancia por la compresión de los datos en formato JPEG. dad aparente existen múltiples variantes.
c) ALTA RESOLUCIÓN a) CON UN CCD COLOR
Cuando hablamos de alta resolución nos referimos a Se puede decir que más de un 90% de los modelos exis-
CCD lineales de barrido en la mayoría de los casos. Es el tentes en el mercado de gran público tienen un sólo CCD,
caso de cámaras de estudio con resoluciones hasta de y parecida proporción en las profesionales. Como las imá-
6000x6000 pixel, es decir unos 40.000.000 de puntos en la genes que se quieren captar son en color, debemos des-
pantalla. Por supuesto tal cantidad de información nos “recomponer cada elemento luminoso en sus colores prima-
gala” unos tamaños de imagen gigantescos (hasta 120 Mb. rios: rojo, verde y azul. Los CCD incorporan filtros dimi-
por fotograma) y difíciles de manejar. Actualmente no es nutos para cada punto. Así, un solo CCD produce la con-
fácil encontrar fabricantes de CCD de matriz de tal resolu- versión de una imagen en color.
ción a precios asequibles. La solución técnica consiste en
disponer un dispositivo lineal que se va desplazando lenta- Los CCD pensados para las máquinas de barrido son
mente por toda la imagen de modo parecido a un escáner estructuralmente semejantes pero poseen tres líneas de
de sobremesa. El tiempo que se tarda en realizar el barrido fotosensores, cada una de ellas con su filtro correspondien-
oscila entre el minuto y los cinco minutos resulta impensa- te.
ble para los reporteros gráficos pero adecuado por su fideli- Los CCD monocromos no son habituales, puesto que
dad para la digitalización de documentos antiguos, pintu- para casi todas las aplicaciones es más deseable el uso del
ras, esculturas, monumentos... color. Pero en algunos campos como la medicina una ima-
Es de esperar que a medida que se perfeccionen las téc- gen en blanco y negro (tonalidades de gris) vale perfecta-


mente para el diagnóstico mediante rayos X. En esos casos gen, pero tan sólo como apoyo a los métodos tradicionales;
se usará un CCD monocromo de alta resolución y gran esto es debido a que el sistema digital esta sometido a las
profundidad de color (hasta 10 ó 12 bis por pixel) que pro- fuertes imposiciones del mercado profesional en cuanto a:
ducirá una imagen de calidad impecable. precio del fotograma, calidad final, resolución, velocidad
de disparo...
b) CON TRES CCD MONOCROMOS
Algunas de las cámaras profesionales (de vídeo y foto- a) RESPALDOS DIGITALES DE CAMARA
grafía) incorporan un juego de tres CCD simultáneos y Los cuerpos de cámara existentes en el mercado de gama
monocromos. Delante de cada uno de ellos se dispone un media-alta de la fotografía permiten sustituir la parte tra-
filtro del color correspondiente. Es necesario que la luz in- sera de la cámara con facilidad y rapidez. Por ello, algunos
cida sobre cada uno de ellos y podemos encontrar tres ob- fabricantes han optado por esta solución para sus cámaras
jetivos distintos (solución cara) o un laberinto de prismas y digitales, desarrollando un sistema que se acopla en la tra-
semiespejos que dividan la imagen y la hagan llegar a los sera de las cámaras clásicas usando la óptica y mecánica de
CCD. Esto simplifica el diseño de la máquina y abarata los alta calidad probada. Esto facilita la transición de un siste-
costes del CCD, pero aumenta el tamaño de la cámara y ma a otro sin grandes desembolsos y manteniendo la fami-
redunda negativamente en la cantidad de luz que llega a liaridad de uso de las cámaras. Por otro lado permite usar el
cada CCD al empobrecerse las condiciones lumínicas en mismo equipo (flash, filtros, objetivos...) con uno u otro
los espejos. Será obligando trabajar con buena iluminación, sistema, lo que supone un valor adicional.
siempre factible en un estudio pero no en exteriores. Estos
Para estos respaldos es exigible un mínimo de resolu-
dispositivos tienden a desaparecer a medida que se perfec-
ción, número de fotogramas y cadencia de toma. Es habi-
ciona la fabricación de microfiltros que se colocan encima
tual que los reporteros gráficos se enfrenten con la necesi-
de cada pixel.
dad de disparar dos o tres fotogramas por segundo. En prin-
7.5 MODELOS PROFESIONALES cipio estas limitaciones aún no han sido superadas del todo
pero muy pronto será posible hacerlo.
El uso de las cámaras digitales de fotografía ha llegado
tímidamente al gran público, pero todavía mas al mercado Prácticamente todos los modelos que se fabrican aco-
profesional. Paradójicamente los primeros en hacer uso de plan con Nikon, Minolta, o Canon de 35 mm. Existe tam-
las cámaras digitales han sido los profesionales de la ima- bién un respaldo para las cámaras de 6x6 (Hasselblad).


Los respaldos digitales para cámaras convencionales para mantener el nivel de ruido al mínimo (el ruido intrín-
aprovechan lo mejor de los dos mundos, y son por tanto seco de los equipos electrónicos aumenta con la tempera-
una opción muy interesante, algo cara en el presente (alre- tura) y así mantener una calidad constante y muy alta en
dedor de 1 millón de pesetas). las imágenes obtenidas.
b) CÁMARAS DE ESTUDIO En conjunto el precio del equipo periférico necesario
Este tipo de cámaras están dedicadas a profesionales (ordenador, impresora, focos) no es significativo con res-
debido a su alto precio (5 millones de pesetas), su tamaño, pecto al de la propia cámara.
el tiempo de toma por fotograma y el equipo periférico ne-
cesario. Están dedicadas a trabajos muy específicos y su alta
calidad permite desde la digitalización de documentos hasta
la reproducción de pinturas para su posterior tratamiento
impresión en catálogos impresos. Son más respetuosas con
los documentos que los escáner de sobremesa, así que se-
rán los dispositivos preferidos en los museos y archivos para
realizar copias de sus pergaminos, incunables... También
serán usadas para fotografiar decorados o interiores, edifi-
cios y en general motivos inmóviles.
Son de gran tamaño, alto precio, gran calidad de ima-
gen y largo tiempo de exposición. Entre estos modelos se
encuentran los más cotizados del mercado y, salvo excep-
ciones, requieren conexión a PC, disco duro de alta capa-
cidad, tarjetas gráficas profesionales y sobre todo máquinas
con gran potencia de cálculo para manejar los volúmenes
de 120 Mb. que puede generar una sola imagen; pueden
llegar a incorporar florituras como la refrigeración del CCD


sentan de forma habitual a los profesionales de la fotogra-
fía. Algunos creativos del campo publicitario necesitan
imágenes imposibles de fotografiar (animales con cara hu-
mana, cuerpos sin cabeza...) para su uso en publicaciones
periódicas, ilustración de libros, folletos... También los ar-
8. TRATAMIENTO tistas que usan la fotografía como medio expresivo se en-
cuentran con esta clase de necesidades, ya trabajen para
DIGITAL empresas o de forma independiente. Con las técnicas quí-
micas clásicas este proceso es laborioso y caro. Sin embar-
DE IMÁGENES go, cuando la fotografía ha sido digitalizada o procede di-
rectamente de una cámara digital los pasos y procesos se
simplifican enormemente.

U
na de las posibilidades más interesantes que Una imagen digital no es más que un montón de nú-
nos ofrece la fotografía digital es el retoque, meros ordenados de una manera determinada que son in-
una técnica que se viene usando desde los al- terpretados por el ordenador como una imagen. El retoque
bores de la fotografía química. Se trata de trabajar las imá- digital de la imagen consiste en alterar esos números de un
genes tomadas (bien sobre el papel o la película) para eli- modo particular; la tarea de los programas de retoque con-
minar ciertos defectos (rayas, puntos, rasgaduras, fondos...) siste en la aplicación de algoritmos matemáticos a la ima-
o para añadir elementos nuevos no existentes en la imagen gen original para generar otra imagen nueva a partir de
original (fondos, detalles...) Es posible la creación de imá- ella. Esto debe hacerse de forma transparente al usuario de
genes nuevas completamente distintas al original, con fi- los programas, de modo que el manejo de los mismos con-
nes artísticos, estéticos o de mejora de calidad. sista en mover el ratón por la imagen haciendo lo que se
desea, escoger herramientas de una cajita, aplicarlas sobre
Las copias obtenidas en papel tienen por lo general una la zona deseada, generar efectos que sean necesarios, etc.
serie de pequeños defectos fácilmente subsanables con un
pincelito, colores y paciencia. Hacer desaparecer un fon- Es imprescindible, pues, disponer de un ordenador para
do, una persona, añadir un bigote... son tareas que se pre- poder retocar una imagen digital. En el caso de que desee-


mos partir de imágenes en papel deberemos disponer tam- digitales regalan con los aparatos programas de este tipo.
bién de un escáner. El escáner es una especie de
Desde los más simples y baratos hasta los más comple-
fotocopiadora que en lugar de producir a su salida un papel
jos y caros del mercado todos tienen una serie de herra-
semejante al original nos envía un chorro de datos al orde-
mientas comunes para facilitar el trabajo de retoque. Aun-
nador. Dichos datos se almacenan en un archivo del todo
que queda fuera de las pretensiones del curso haremos una
similar a los que producen las cámaras digitales. En los
ligera explicación a algunas de ellas, a modo orientativo.
modelos de escáner profesionales (de tambor) el barrido
de la imagen se realiza casi idéntica a la de las cámaras de
barrido de alta resolución. Partamos de una cámara digital
8.1 BORRAR
o de un escáner al final dispondremos en nuestro ordena-
dor de un archivo que será el elemento de partida para el
retoque. Con esta herramientas podemos hacer desaparecer
selectivamente zonas de la imagen que no deseamos que
Los programas que permiten el retoque de las fotogra- aparezcan (fondos), sustituyéndolas por el color de papel
fías son producidos por empresas dedicadas al mundo de la que deseemos. En los programas más complejos la herra-
fotografía y por otras dedicadas al desarrollo de programas mienta de borrado puede ser elegida en forma y tamaño,
que poco tienen que ver con el mundo de la fotografía. de modo que el trabajo se pueda hacer de forma gruesa al
Entre los más populares podemos encontrar el PhotoShop principio y más fina para rematar.
de Adobe Systems, el PhotoPaint de Corel, el Fototouch
de Logitech y el iPhoto de Ulead con el que haremos nues-
tros pinitos. Todos estos y muchos más están disponibles 8.2 RECORTE
en el mercado con precios que varían entre 4 y 90.000 pts
aunque viene siendo costumbre que los fabricantes de
escáner regalen paquetes de tratamiento de imágenes con Si deseamos eliminar parte de los bordes de la imagen
sus aparatos; las más de las veces no son muy sofisticados, usamos esta herramienta para reducir el tamaño. Sería el
pero suficientes para las necesidades del gran público. Tam- equivalente a usar una cuchilla para eliminar un trozo la
bién los fabricantes de impresoras de color y de cámaras fotografía.


8.3 PINCEL 8.6 TEXTO
Como si de un pincel físico se tratase podemos hacer Una herramienta muy útil cuando se desean hacer ano-
pequeños retoques aquí y allá eligiendo el color, el tamaño taciones es la de añadir texto. Con las herramientas ya vis-
y la forma del pincel. En algunos de los programas más com- tas se puede realizar esta tarea, pero para tener mayor pre-
pletos se permite ajustar la transparencia de la pintura y el cisión y rapidez usaremos esta, especialmente versátil. Se
difuminado de los bordes. Mediante el pincel podemos podrá escoger entre una amplia gama de tipografías, colo-
añadir elementos que faltan en la foto original (puntos y res, efectos, bordes...
rayas) o añadir detalles (adornos, brillos...)
8.7 COPIAR
8.4 PINTURA
Esta herramienta permite copiar partes de un lugar de
Si deseamos teñir de color amplias zonas de la imagen la imagen a otros. Es conocida también con el nombre de
podemos valernos de esta herramienta para hacerlo. Po- clonar. Es de muy útil en la confección de imágenes oníricas
dremos elegir el color y la zona sobre la que trabajamos, así de carácter artístico, pero es imprescindible en el retoque y
como la transparencia y la difusión de los bordes si el pro- reconstrucción de imágenes antiguas, pues permite relle-
grama así lo permite. Incluso se pueden hacer rellenos con nar partes perdidas de la imagen con otras cercanas y muy
degradados, texturas, fractales u otras imágenes. similares sin gran esfuerzo.

8.5 DIBUJO DE FIGURAS 8.8 CAMBIADOR COLOR
Si queremos añadir figuras geométricas (círculos, cua- Cuando queremos trocar el color de una de las partes
drados...) o polígonos irregulares, usaremos esta herramien- de la imagen (la ropa de alguien, por ejemplo) podemos
ta. Elegiremos el tamaño, el color de relleno y del borde, usar esta herramienta. En los programas más sofisticados
transparencia... y colocando la figura donde nos plazca. existe incluso la posibilidad de cambiar no sólo un color


sino una gama completa de colores alrededor de uno dado.
Conseguiríamos así la alteración toda la gama para, sin gran 8.11 CONVERSIÓN
esfuerzo, realizar un cambio perfecto e inapreciable.
Casi todos los programas del mercado aceptan una
8.9 SELECCIÓN amplia variedad de formatos de fichero para ser tratados.
Tanto para abrirlos como para guardarlos. En general el
formato de partida será también el formato final, pero pue-
Todos los programas incorporan unas herramientas de
den existir casos en los que interese trabajar con la imagen
selección para realizar zonas reservadas y poder trabajar en
en otro formato de archivo o tipo de imagen. Esta herra-
ellas sin alterar el resto de la imagen. Así podremos selec-
mienta nos permite pasar de una imagen a todo color a
cionar un fondo y trabajarlo sin tener cuidado de alterar el
otra en grises, de una imagen en CMYK (formato impren-
resto de la imagen. Seleccionaremos formas geométricas
ta) a otro RGB (para pantallas)... La variedad de conver-
(circulo, elipses, polígonos...) o bien hacer trazaremos la
siones posibles depende mucho del programa, pero en ge-
figura a mano alzada, según el caso.
neral esta herramienta nos da la flexibilidad de adaptar
Una variante extremadamente interesante es la llama- nuestro archivo a las necesidades finales. También nos per-
da “varita mágica”. Esta herramienta seleccionará áreas de mitirá cambiar la resolución de la imagen y hacer así un
la imagen similares de color, brillo, saturación.... De este mejor aprovechamiento de los recursos de la máquina y
modo resulta mucho más sencillo hacer la selección de la del destino final del archivo retocado.
zona de interés que mediante el uso de la mano alzada.

8.12 MEJORA
8.10 ZOOM
Como norma general se puede decir que una imagen
Esta herramienta permite ampliar una zona de la ima- defectuosa de entrada será muy difícil de convertir en algo
gen hasta límites increíbles (1600%) para facilitarnos el de buena calidad, en palabras populares “de donde no hay
trabajo preciso en esa parte en la que estamos trabajando. no se puede sacar”.


Entre las herramientas de mejora de la imagen encon- útiles sino que cada vez se flexibiliza el uso de los progra-
tramos las que pueden compensar los defectos de ilumina- mas de retoque mediante posibilidades nuevas. Una de las
ción y/o revelado, aumentando y disminuyendo el brillo, el últimas incorporaciones es el trabajo por capas. El docu-
contraste, la saturación de color... mento ya no es una imagen que una vez guardada al finali-
zar la sesión de trabajo requeriría un gran esfuerzo para
También podremos con el uso de estas herramientas
cualquier reformilla de última hora. Ahora el documento
compensar dominantes de color o añadirlas, resaltar las
es una sesión de trabajo con capacidad para almacenar las
sombras o las altas luces...
máscaras y objetos creados de modo que se puedan realizar
En algunos de los programas existe la posibilidad de modificaciones futuras fácilmente. También de este modo
mejorar pequeños defectos de foco o nitidez de la imagen es posible trabajar sobre una parte de la imagen sin alterar
haciendo un perfilado, eliminar el ruido... el resto. A pesar de la flexibilidad que aporta, este sistema
de trabajo requiere un largo período de aprendizaje para
dominar completamente todas las capacidades de un pro-
8.13 EFECTOS ESPECIALES
grama.
Este es el plato fuerte de los programas, que incorporan Otra innovación que los fabricantes de programas in-
la posibilidad de hacer un negativo, una solarización, una corporan es la posibilidad de añadir a sus productos las ex-
posterización... a toque de ratón. Estos efectos que en la- tensiones o filtros desarrollados por terceras partes (em-
boratorio químico resultan tan difíciles y laboriosos son fá- presas independientes) o por aficionados a la programa-
ciles de conseguir y reproducir en un ordenador. Cada fa- ción. De este modo no sólo se quitan de encima la respon-
bricante incorpora una serie distinta de efectos como: apre- sabilidad de igualar y mejorar los productos de la compe-
tado, golpeado, cuadriculado, impresionista, rompecabe- tencia sino que además permiten que los programas de re-
zas, relieve, remolino, dibujo a plumilla,... toque sean sistemas abiertos y ampliables.

8.14 OTRAS HERRAMIENTAS
No sólo se incorporan este puñado de herramientas tan


En aras del aprovechamiento de espacio en los discos
duros, es norma que los procesadores de texto permitan
incluir dentro del documento una copia de la imagen o
bien que dejen tan sólo un vínculo a la misma. Esta última
posibilidad hace más pequeños los archivos al no duplicar
9. PUBLICACION las imágenes. Por ejemplo, si tenemos que incorporar la
foto de nuestro gato de 1Mb. en cada uno de las 20 cartas
DE DOCUMENTOS distintas que enviamos a nuestros amigos estaremos des-
perdiciando nuestro espacio en el disco duro, cuando po-
demos obtener el mismo resultado haciendo una simple
referencia (vínculo) a esa imagen.
En todo caso la recomendación es no usar nunca de-
masiada resolución en las imágenes (más de 300 ppp) pues
9.1 DOCUMENTOS IMPRESOS no se aprovechará en la impresora o, en el mejor de los
Toda vez que el sistema operativo del ordenador lo per- casos la diferencia no merecerá la pena el incremento en el
mita la cuestión es tan simple como la copia de la imagen tamaño del archivo y el tiempo de impresión. También se
al portapapeles y el posterior pegado dentro del documen- recomienda el uso de formatos de compresión con pérdida
to deseado (Drag-Drop o Arrastrar-Soltar). No debemos (JPG) que ahorran mucho espacio sin merma aparente de
olvidar que para obtener los resultados apetecidos debe, calidad.
las más de las veces, hacerse un ligero retoque de las imá- 9.2 PUBLICACIÓN EN INTERNET
genes teniendo en cuenta las características del sistema de
impresión que se vaya a emplear. Algunos de los Uno de los casos más comunes en los últimos tiempos
procesadores de texto y programas de autoedición tienen es la publicación de documentos en Internet.
ciertas capacidades de retoque de las imágenes, por lo que
Las páginas web de empresas, instituciones y particula-
para el hogar y la oficina no será necesario disponer de más
res incorporan cada vez en mayor medida imágenes, dibu-
programas que el propio procesador de texto.


jos y fotografías. En la actualidad los navegadores o explo- duro y tiempo de transferencia), la paciencia de los
radores de Internet soportan tres formatos de forma uni- cibernavegantes y su factura de teléfono.
versal: GIF, JPEG y PNG. Los tres tienen en común un
En los programas de composición de páginas web resul-
buen aprovechamiento del espacio al comprimir la imagen
ta tan sencillo como en los procesadores de texto la inser-
hasta el máximo posible. JPEG y PNG son formatos con
ción de gráficos. Por razones del formato usado en la con-
pérdida pero que tienen una profundidad de color de más
fección de páginas web (lenguaje HTML) no se puede al-
de 16 millones de colores. El GIF es un formato de paleta
macenar la imagen dentro del documento sino que se in-
con un máximo de 256 colores (suficiente para la mayoría
serta una referencia (vínculo) al lugar donde se encuentra.
de los casos) con un potente algoritmo de compresión in-
Dicho lugar puede ser el mismo donde reside el documen-
corporado.
to HTML maestro ó un ordenador muy alejado físicamen-
Dado que la transmisión de las imágenes en general se te. Supongamos que quiero incorporar en mi página perso-
hace a través de la línea telefónica no se pueden incorpo- nal la última imagen del Meteosat. Es de todo punto im-
rar a las páginas web o a los mensajes de correo imágenes pensable sacarla de su lugar de origen, tratarla y colocarla
de gran tamaño. Como norma general de cortesía para con en mi página, pues se produce una imagen cada media hora.
los visitantes de una página no se deben incorporar imáge- Insertaré entonces un hipervínculo con el lugar donde se
nes cuyo tamaño final sea de más de 25Kb., o el conjunto encuentra almacenada. Para el navegante esto no es noto-
de la página más de 150 kb. Incluso esta cantidad de datos rio y se economizan recursos.
tarda (en algunas máquinas) minutos en cargarse, con la
consiguiente desesperación del que navega y la posibilidad 9.3 PARA LA IMPRENTA
de que se aburra y corte la carga de la página sin haberla Si el destino final de nuestro trabajo gráfico es una im-
visto. presión en un servicio profesional deberemos conocer el
Una imagen cuyo destino final es la publicación en una sistema de impresión que se va a usar para optimizar los
página web o la visualización en un monitor debe tener resultados. Dependiendo de las máquinas y métodos usa-
como mucho una resolución de 90 ppp, que es la de mayo- dos, así como del papel, del número y tipo de tintas las
ría de monitores, así como 256 colores. Emplear más no fotografías resultarán ligeramente distintas a como noso-
mejora el resultado final pero malgasta los recursos (disco tros las hemos visto y proyectado. Si conocemos la evolu-


ción posterior podemos tratar las imágenes en nuestro or- penetrando muy ampliamente en la construcción de má-
denador para aprovechar las ventajas que presenta cada quinas de impresión en lo que ya se conoce como DI ini-
método de impresión. Asimismo si somos conscientes de ciales de Digital Impresion (o Impresión Digital). En estas
las deficiencias y carencias del método usado podremos máquinas la interrelación entre el ordenador y el aparato
compensar anticipadamente esos defectos para que la co- offset es muy grande de modo que lo que se ve en pantalla
pia final sea fiel a nuestros deseos. Esto no es siempre fácil es muy parecido a lo que se obtendrá cuando finalice el
dado que los informáticos y los impresores raras veces ha- proceso. No estará de más en todo caso que demos unas
blan el mismo lenguaje. Es necesario hacer siempre una breves ideas sobre el asunto.
copia impresa del trabajo en nuestra impresora para entre-
El offset es un sistema en el que la plancha elaborada a
garla como referencia de lo que deseamos obtener. De este
través del fotolito (o transparencia) se entinta haciendo
modo haremos más fácil la vida del impresor y nos llevare-
combinaciones entre agua y tintas grasas. En el último paso
mos menos disgustos cuando comparemos lo obtenido con
se transfiere la imagen desde la plancha hacia el rodillo
lo deseado. Suele ser necesario armarse de paciencia para
encargado de imprimir la imagen. De este hecho procede
asegurarse de que entendemos lo que nos dicen y de que
el nombre del sistema (desplazamiento). Las planchas para
somos perfectamente comprendidos. En el caso de que se
reproducción de fotografías a todo color son cuatro (ama-
nos entregue una prueba haremos todas las consideracio-
rillo, magenta, cian y negro) como en la mayoría de las
nes necesarias sobre la misma, procurando ser claros y evi-
impresoras. Cada punto de color estará compuesto pues de
tando ambigüedades (p. Ej: ¡¡¡Este amarillo!!!) Para llegar
cuatro puntos de los distintos colores. La distancia entre
a un perfecto conocimiento del mundo de la impresión
los puntos (resolución) deberá establecerse tomando en
deberemos charlar largo rato con los profesionales. Este
cuenta principalmente el tipo de papel que se usará. Un
tiempo no sólo nos ayuda a conocer su trabajo sino tam-
papel muy estucado (brillante) absorbe la tinta lentamente
bién a mejorar los futuros trabajos.
y el punto apenas cambia el diámetro cuando el papel lo
El método más usado en tiradas pequeñas y medianas absorbe. Un papel muy absorbente recogerá la tinta y la
es el conocido como “offset” (desplazamiento), en el que dejará penetrar engrosando el punto en una cantidad que
se elabora una plancha positiva a partir del fotolito que depende del tipo de papel y de la tinta. Este hecho se co-
nosotros entregamos. En la actualidad la informática está noce como ganancia del punto y determina la distancia


entre puntos. También ha de ser tenido en cuenta para lineatura de trama. Cuando se trata de reproducir imáge-
evitar que la impresión final tenga una apariencia desluci- nes en arte de línea (o line art) la resolución de la filmadora
da y desenfocada. En general todos los programas un poco y del posterior proceso de impresión marcarán la precisión
serios de tratamiento de imágenes permiten ajustar este con que se tracen las líneas, en concreto las diagonales y
parámetro. curvas, para que no se aprecie efecto de diente de sierra.
Pero cuando se trata de reproducir originales que tienen
Otra cuestión no menos importante y muy relacionada
gradaciones tonales la frecuencia de trama marca la cali-
con esta es la resolución del sistema de impresión. Si yo
dad final del producto tanto o más que la resolución a la
digitalizo y trato la fotografía a 1500 ppp y el sistema de
que se dititalizó esa imagen.
impresión resuelve como mucho 300 ppp estaré perdiendo
tiempo y espacio. No sólo la resolución del proceso influye, Dado que la mayoría de los dispositivos de salida tie-
sino también lo que se conoce como frecuencia de trama o nen una resolución que no se va a corresponder con la de
las imágenes que proporcionemos deberá hacerse un
remuestreo para poder filmarla. Cuando se intenta repro-
ducir grises se debe tener una gama tonal de al menos 64
niveles grises para que los degradados tengan una aparien-
cia suave. Para ello se emplea una matriz de 8x8 puntos de
filmadora para cada pixel de la imagen. Si la filmadora tra-
baja a 2400 puntos la frecuencia de trama será 2400/8 =
300 ppp. Si se filma a 1500 tendremos que 1500/8 = 187
puntos, y en consecuencia poco importará que nuestra fo-
tografía haya sido digitalizada a máxima resolución en un
escáner de 4800 ppp.
Pero no todo es una cuestión de resoluciones. Como se
ha dejado caer en diversas ocasiones a lo largo de este tex-
to la sensación subjetiva tiene relación con la resolución
fig 22.- Detalle de una impresión en cuatricromía pero también con más factores. Aunque escape a nuestro


propósito diremos que una imagen en tres resoluciones dis-
tintas (75, 150 y 300) tendrán un aspecto similar si todas
están filmadas a la misma frecuencia de trama. A primera
vista será difícil distinguir entre ellas para ojos no entrena-
dos. Sin embargo las ventajas que representa usar una re-
solución baja son muchas. De un lado si usamos 75 ppp en
lugar de 300 estaremos reduciendo el archivo a un cuarto
del tamaño. Por ejemplo tendremos una foto de 200 kb. en
lugar de 1’6 Mb. Esta diferencia será suficiente para llevar
un disquete con varias fotos en vez de llevar varios discos
para cada foto. Si usamos algoritmos de compresión sin
pérdida este valor puede llegar a ser reducido a la tercera
parte, y si usamos JPG o similar será un 50% menor. En
definitiva, el trabajo ocupará 75 kb. en lugar de 1’6 Mb. Si
se trata de un catálogo tendremos que lo que ocuparía 300
Mb. usando el espacio y las resoluciones sin control podrá
almacenarse en 14 Mb. El aspecto final de los dos trabajos
sólo podría ser distinguido bajo la lupa acusadora.
Si el destino habitual de nuestros trabajos es una im-
prenta deberemos informarnos y aprender los conceptos y
fundamentos básicos consultado la bibliografía adecuada
además de hablar largo rato con los impresores.


INDICE
1. LA CÁMARA FOTOGRÁFICA DIGITAL -------- pag. 3 6. IMPRESIÓN DE IMÁGENES SOBRE PAPEL -- pag. 38
1.1 CONSTITUCIÓN DE UNA CÁMARA --------------- pag. 3 6.1 MATRICIAL ------------------------------------------------- pag. 38
1.2 CÁMARA CLÁSICA --------------------------------------- pag. 3 6.2 LÁSER COLOR --------------------------------------------- pag. 39
1.3 CÁMARA DIGITAL --------------------------------------- pag. 4 6.3 INYECCIÓN DE TINTA --------------------------------- pag. 40
1.4 SIMILITUDES Y DIFERENCIAS ----------------------- pag. 5 6.4 SUBLIMACIÓN -------------------------------------------- pag. 42
1.5 ELEMENTOS DE UNA CÁMARA DIGITAL ------- pag. 6 6.5 CONSIDERACIONES GENERALES ------------------ pag. 43
1.6 ÓPTICA ------------------------------------------------------- pag. 6 7. TIPOS DE CÁMARA DIGITAL ------------------- pag. 44
1.7 DIGITALIZACIÓN ----------------------------------------- pag. 7 7.1 CON RESPECTO AL VISOR --------------------------- pag. 44
1.8 ALMACENAMIENTO ------------------------------------- pag. 7 7.2 CON RESPECTO AL ALMACENAMIENTO ------ pag. 45
1.9 INTERFACES ------------------------------------------------ pag. 8 7.3 CON RESPECTO A LA RESOLUCIÓN ------------- pag. 46
2. DIGITALIZACIÓN ------------------------------------------- pag. 9 7.4 CON RESPECTO AL SISTEMA DE CCD ----------- pag. 47
2.1 CONVERSIÓN --------------------------------------------- pag. 11 7.5 MODELOS PROFESIONALES ------------------------- pag. 48
2.2 MUESTREO ------------------------------------------------- pag. 12
2.3 CUANTIFICACIÓN -------------------------------------- pag. 13 8. TRATAMIENTO DIGITAL DE IMÁGENES --- pag. 50
2.4 CODIFICACIÓN ------------------------------------------- pag. 14 8.1 BORRAR ----------------------------------------------------- pag. 51
2.5 TIPOS DE CCD --------------------------------------------- pag. 15 8.2 RECORTE ---------------------------------------------------- pag. 51
2.6 IMÁGENES EN COLOR --------------------------------- pag. 15 8.3 PINCEL ------------------------------------------------------- pag. 52
8.4 PINTURA ---------------------------------------------------- pag. 52
3. PARÁMETROS DE LA IMAGEN ----------------- pag. 17 8.5 DIBUJO DE FIGURAS ----------------------------------- pag. 52
3.1 RESOLUCIÓN HORIZONTAL Y VERTICAL ----- pag. 17 8.6 TEXTO ------------------------------------------------------- pag. 52
3.2 RESOLUCIÓNES DE APARATOS -------------------- pag. 18 8.7 COPIAR ------------------------------------------------------ pag. 52
3.3 PROFUNDIDAD DE COLOR (GRISES) ------------ pag. 20 8.8 CAMBIADOR COLOR ----------------------------------- pag. 52
3.4 AJUSTE DE BLANCO ------------------------------------ pag. 21 8.9 SELECCIÓN ------------------------------------------------- pag. 53
4. ALMACENAMIENTO ------------------------------- pag. 23 8.10 ZOOM ------------------------------------------------------- pag. 53
4.1 FORMATOS DE ARCHIVO ---------------------------- pag. 23 8.11 CONVERSIÓN -------------------------------------------- pag. 53
4.2 FLASHPIX, ¿UN FUTURO MÁS SIMPLE? --------- pag. 29 8.12 MEJORA ---------------------------------------------------- pag. 53
4.3 ALMACENES DE INFORMACIÓN ------------------- pag. 30 8.13 EFECTOS ESPECIALES -------------------------------- pag. 54
4.4 MEMORIAS RAM ----------------------------------------- pag. 30 8.14 OTRAS HERRAMIENTAS ---------------------------- pag. 54
5. INTERFACES DE COMUNICACIÓN ----------- pag. 32 9. PUBLICACION DE DOCUMENTOS ------------ pag. 55
5.1 INTERFACE SERIE (RS-232,RS-422) ---------------- pag. 32 9.1 DOCUMENTOS IMPRESOS --------------------------- pag. 55
5.2 DE ALTA VELOCIDAD (USB) ------------------------- pag. 33 9.2 PUBLICACIÓN EN INTERNET ----------------------- pag. 55
5.3 INFRARROJOS -------------------------------------------- pag. 33 9.3 PARA LA IMPRENTA ------------------------------------ pag. 56
5.4 INTERFACE SCSI ----------------------------------------- pag. 34
5.5 TARJETAS PCMCIA -------------------------------------- pag. 35
5.6 DISQUETE -------------------------------------------------- pag. 37


Contraportada


Curso fotografia digital camaras digitales

Más contenido relacionado

La actualidad más candente (16)

Destacado (8)

Similar a Curso fotografia digital camaras digitales (20)

Último (20)

Curso fotografia digital camaras digitales
