Redes de Computadores

FAÇANHA, C. L. F
Redes de Computadores

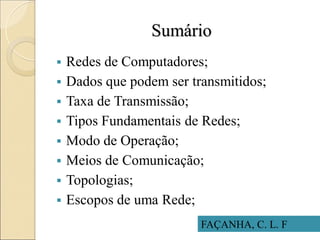

Sumário
 Redes de Computadores;
 Dados que podem ser transmitidos;
 Taxa de Transmissão;
 Tipos Fundamentais de Redes;
 Modo de Operação;
 Meios de Comunicação;
 Topologias;
 Escopos de uma Rede;
FAÇANHA, C. L. F

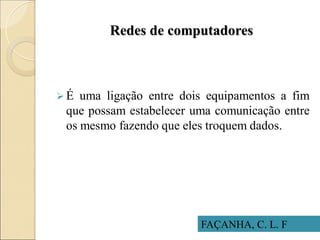

Redes de computadores
 É uma ligação entre dois equipamentos a fim
que possam estabelecer uma comunicação entre
os mesmo fazendo que eles troquem dados.
FAÇANHA, C. L. F

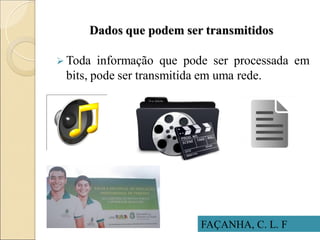

Dados que podem ser transmitidos
 Toda informação que pode ser processada em
bits, pode ser transmitida em uma rede.
FAÇANHA, C. L. F

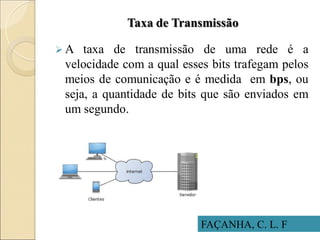

Taxa de Transmissão
 A taxa de transmissão de uma rede é a
velocidade com a qual esses bits trafegam pelos
meios de comunicação e é medida em bps, ou
seja, a quantidade de bits que são enviados em
um segundo.
FAÇANHA, C. L. F

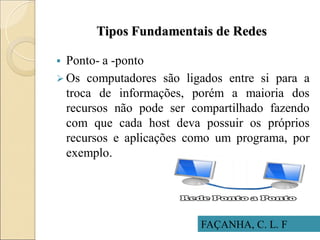

Tipos Fundamentais de Redes
 Ponto- a -ponto
 Os computadores são ligados entre si para a
troca de informações, porém a maioria dos
recursos não pode ser compartilhado fazendo
com que cada host deva possuir os próprios
recursos e aplicações como um programa, por
exemplo.
FAÇANHA, C. L. F

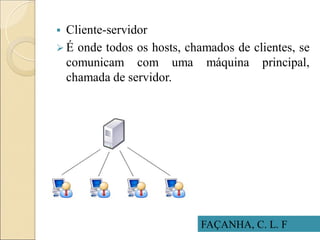

 Cliente-servidor
 É onde todos os hosts, chamados de clientes, se
comunicam com uma máquina principal,
chamada de servidor.
FAÇANHA, C. L. F

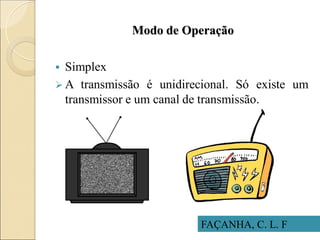

Modo de Operação
 Simplex
 A transmissão é unidirecional. Só existe um
transmissor e um canal de transmissão.
FAÇANHA, C. L. F

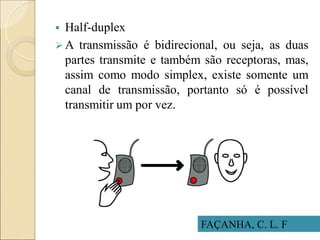

 Half-duplex
 A transmissão é bidirecional, ou seja, as duas
partes transmite e também são receptoras, mas,
assim como modo simplex, existe somente um
canal de transmissão, portanto só é possível
transmitir um por vez.
FAÇANHA, C. L. F

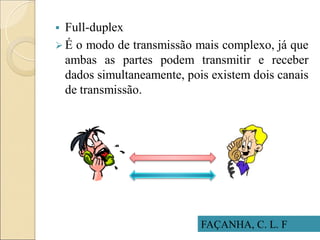

 Full-duplex
 É o modo de transmissão mais complexo, já que
ambas as partes podem transmitir e receber
dados simultaneamente, pois existem dois canais
de transmissão.
FAÇANHA, C. L. F

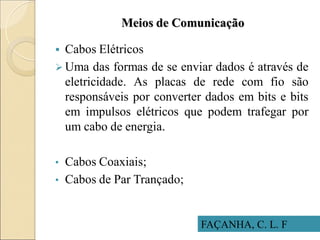

Meios de Comunicação
 Cabos Elétricos
 Uma das formas de se enviar dados é através de
eletricidade. As placas de rede com fio são
responsáveis por converter dados em bits e bits
em impulsos elétricos que podem trafegar por
um cabo de energia.
• Cabos Coaxiais;
• Cabos de Par Trançado;
FAÇANHA, C. L. F

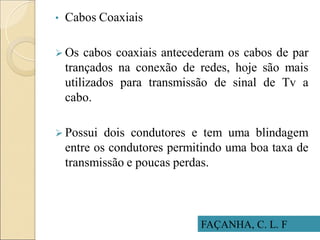

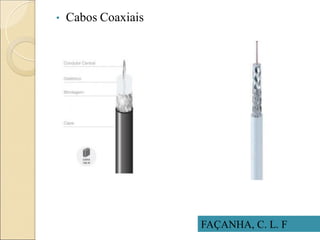

• Cabos Coaxiais
 Os cabos coaxiais antecederam os cabos de par
trançados na conexão de redes, hoje são mais
utilizados para transmissão de sinal de Tv a
cabo.
 Possui dois condutores e tem uma blindagem
entre os condutores permitindo uma boa taxa de
transmissão e poucas perdas.
FAÇANHA, C. L. F

FAÇANHA, C. L. F
• Cabos Coaxiais

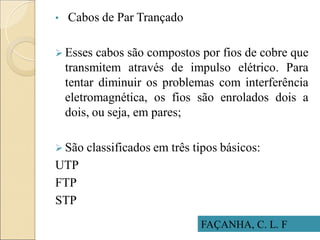

• Cabos de Par Trançado
 Esses cabos são compostos por fios de cobre que
transmitem através de impulso elétrico. Para
tentar diminuir os problemas com interferência
eletromagnética, os fios são enrolados dois a
dois, ou seja, em pares;
 São classificados em três tipos básicos:
UTP
FTP
STP
FAÇANHA, C. L. F

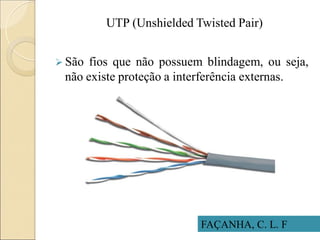

UTP (Unshielded Twisted Pair)
 São fios que não possuem blindagem, ou seja,
não existe proteção a interferência externas.
FAÇANHA, C. L. F

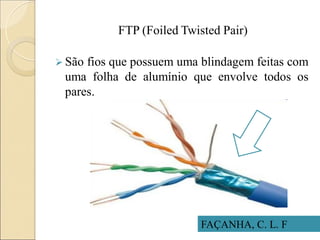

FTP (Foiled Twisted Pair)
 São fios que possuem uma blindagem feitas com
uma folha de alumínio que envolve todos os
pares.
FAÇANHA, C. L. F

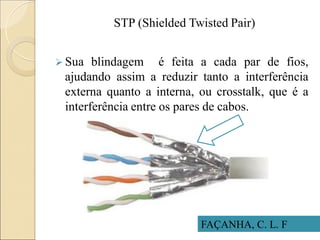

STP (Shielded Twisted Pair)
 Sua blindagem é feita a cada par de fios,
ajudando assim a reduzir tanto a interferência
externa quanto a interna, ou crosstalk, que é a
interferência entre os pares de cabos.
FAÇANHA, C. L. F

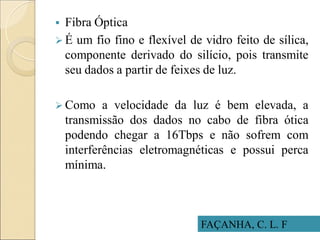

 Fibra Óptica
 É um fio fino e flexível de vidro feito de sílica,
componente derivado do silício, pois transmite
seu dados a partir de feixes de luz.
 Como a velocidade da luz é bem elevada, a
transmissão dos dados no cabo de fibra ótica
podendo chegar a 16Tbps e não sofrem com
interferências eletromagnéticas e possui perca
mínima.
FAÇANHA, C. L. F

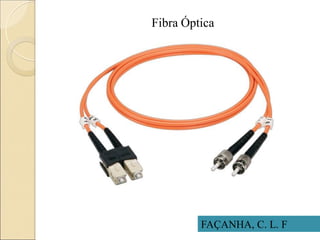

Fibra Óptica
FAÇANHA, C. L. F

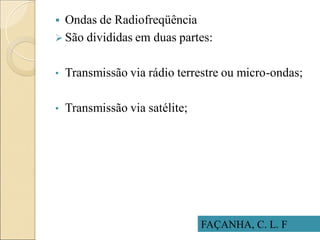

 Ondas de Radiofreqüência
 São divididas em duas partes:
• Transmissão via rádio terrestre ou micro-ondas;
• Transmissão via satélite;
FAÇANHA, C. L. F

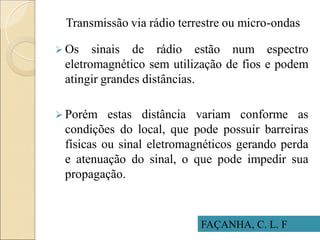

Transmissão via rádio terrestre ou micro-ondas
 Os sinais de rádio estão num espectro
eletromagnético sem utilização de fios e podem
atingir grandes distâncias.
 Porém estas distância variam conforme as
condições do local, que pode possuir barreiras
físicas ou sinal eletromagnéticos gerando perda
e atenuação do sinal, o que pode impedir sua
propagação.
FAÇANHA, C. L. F

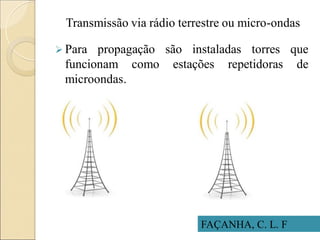

Transmissão via rádio terrestre ou micro-ondas
 Para propagação são instaladas torres que
funcionam como estações repetidoras de
microondas.
FAÇANHA, C. L. F

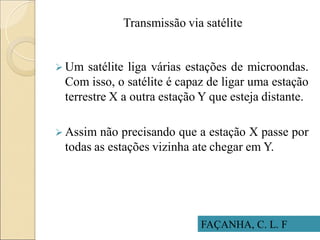

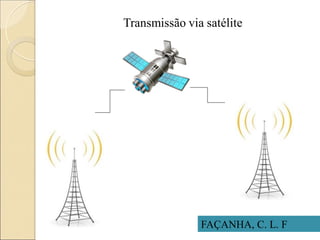

Transmissão via satélite
 Um satélite liga várias estações de microondas.
Com isso, o satélite é capaz de ligar uma estação
terrestre X a outra estação Y que esteja distante.
 Assim não precisando que a estação X passe por
todas as estações vizinha ate chegar em Y.
FAÇANHA, C. L. F

Transmissão via satélite
FAÇANHA, C. L. F

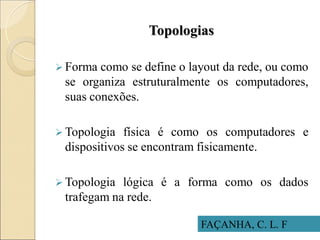

Topologias
FAÇANHA, C. L. F
 Forma como se define o layout da rede, ou como
se organiza estruturalmente os computadores,
suas conexões.
 Topologia física é como os computadores e
dispositivos se encontram fisicamente.
 Topologia lógica é a forma como os dados
trafegam na rede.

FAÇANHA, C. L. F

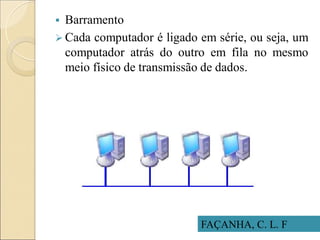

 Barramento
 Cada computador é ligado em série, ou seja, um
computador atrás do outro em fila no mesmo
meio físico de transmissão de dados.

FAÇANHA, C. L. F

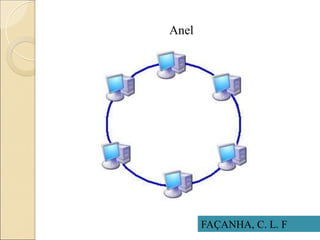

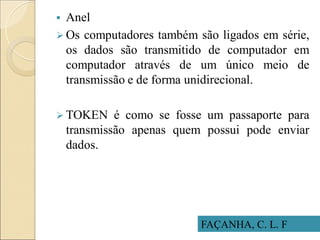

 Anel
 Os computadores também são ligados em série,
os dados são transmitido de computador em
computador através de um único meio de
transmissão e de forma unidirecional.
 TOKEN é como se fosse um passaporte para
transmissão apenas quem possui pode enviar
dados.

FAÇANHA, C. L. F

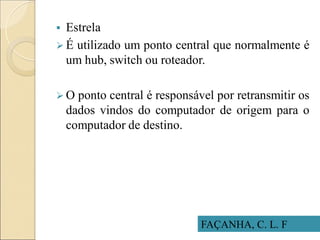

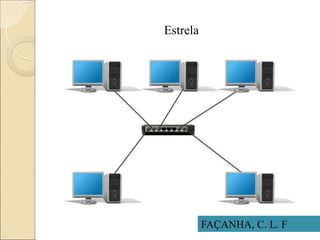

 Estrela
 É utilizado um ponto central que normalmente é
um hub, switch ou roteador.
 O ponto central é responsável por retransmitir os
dados vindos do computador de origem para o
computador de destino.

FAÇANHA, C. L. F

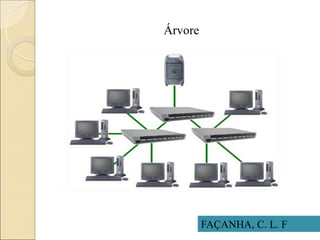

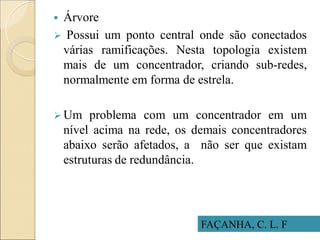

 Árvore
 Possui um ponto central onde são conectados
várias ramificações. Nesta topologia existem
mais de um concentrador, criando sub-redes,
normalmente em forma de estrela.
 Um problema com um concentrador em um
nível acima na rede, os demais concentradores
abaixo serão afetados, a não ser que existam
estruturas de redundância.

FAÇANHA, C. L. F

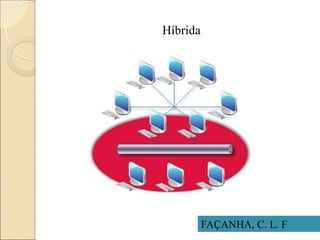

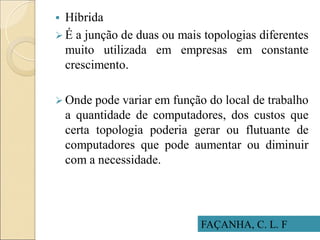

 Híbrida
 É a junção de duas ou mais topologias diferentes
muito utilizada em empresas em constante
crescimento.
 Onde pode variar em função do local de trabalho
a quantidade de computadores, dos custos que
certa topologia poderia gerar ou flutuante de
computadores que pode aumentar ou diminuir
com a necessidade.

FAÇANHA, C. L. F

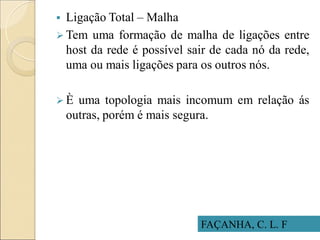

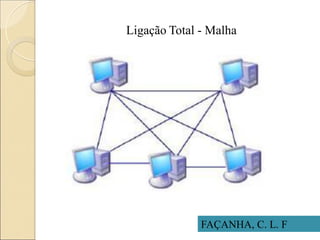

 Ligação Total – Malha
 Tem uma formação de malha de ligações entre
host da rede é possível sair de cada nó da rede,
uma ou mais ligações para os outros nós.
 È uma topologia mais incomum em relação ás
outras, porém é mais segura.

Ligação Total - Malha
FAÇANHA, C. L. F

FAÇANHA, C. L. F

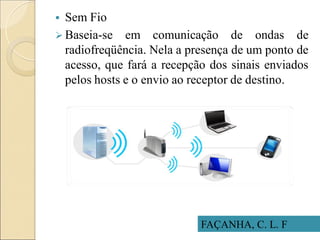

 Sem Fio
 Baseia-se em comunicação de ondas de
radiofreqüência. Nela a presença de um ponto de
acesso, que fará a recepção dos sinais enviados
pelos hosts e o envio ao receptor de destino.

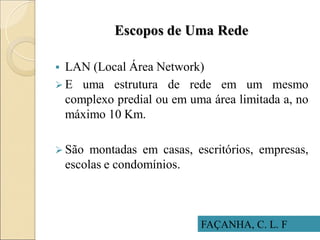

Escopos de Uma Rede
FAÇANHA, C. L. F

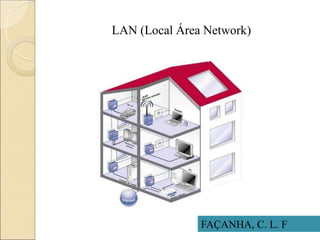

 LAN (Local Área Network)
 E uma estrutura de rede em um mesmo
complexo predial ou em uma área limitada a, no
máximo 10 Km.
 São montadas em casas, escritórios, empresas,
escolas e condomínios.

LAN (Local Área Network)
FAÇANHA, C. L. F

FAÇANHA, C. L. F

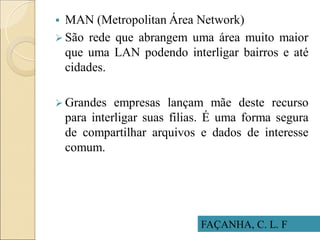

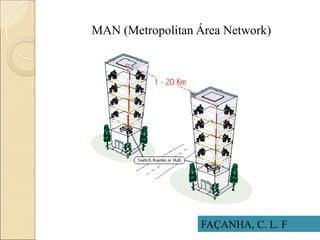

 MAN (Metropolitan Área Network)
 São rede que abrangem uma área muito maior
que uma LAN podendo interligar bairros e até
cidades.
 Grandes empresas lançam mãe deste recurso
para interligar suas filias. É uma forma segura
de compartilhar arquivos e dados de interesse
comum.

MAN (Metropolitan Área Network)
FAÇANHA, C. L. F

FAÇANHA, C. L. F

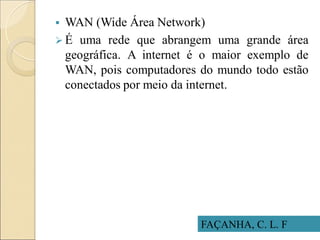

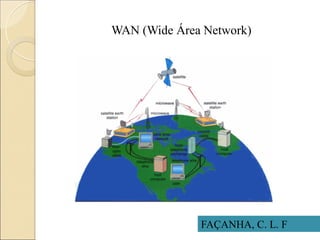

 WAN (Wide Área Network)
 É uma rede que abrangem uma grande área
geográfica. A internet é o maior exemplo de
WAN, pois computadores do mundo todo estão
conectados por meio da internet.

WAN (Wide Área Network)
FAÇANHA, C. L. F

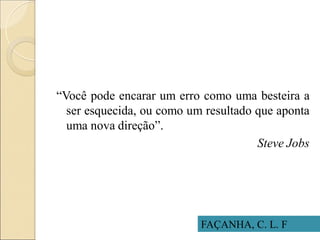

“Você pode encarar um erro como uma besteira a
ser esquecida, ou como um resultado que aponta
uma nova direção”.
Steve Jobs
