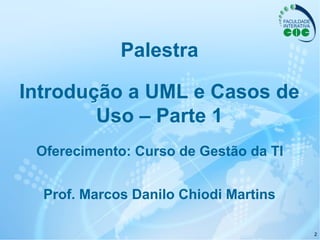

- 2. 2 Palestra Prof. Marcos Danilo Chiodi Martins Oferecimento: Curso de Gestão da TI Introdução a UML e Casos de Uso – Parte 1
- 3. 3 Expectativa O que você espera dessa palestra? 3

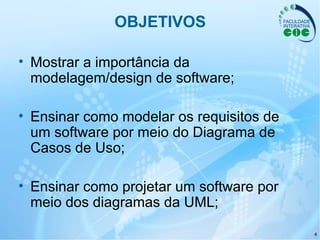

- 4. 4 OBJETIVOS • Mostrar a importância da modelagem/design de software; • Ensinar como modelar os requisitos de um software por meio do Diagrama de Casos de Uso; • Ensinar como projetar um software por meio dos diagramas da UML;

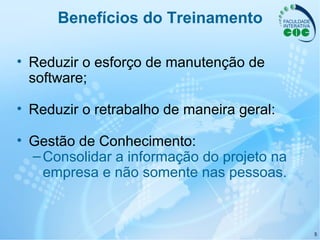

- 5. 5 Benefícios do Treinamento • Reduzir o esforço de manutenção de software; • Reduzir o retrabalho de maneira geral: • Gestão de Conhecimento: –Consolidar a informação do projeto na empresa e não somente nas pessoas.

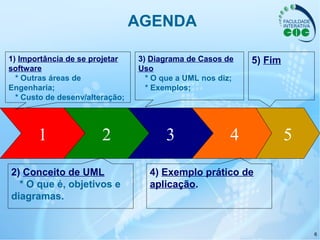

- 6. 6 AGENDA 1 2 3 4 5 1) Importância de se projetar software * Outras áreas de Engenharia; * Custo de desenv/alteração; 2) Conceito de UML * O que é, objetivos e diagramas. 3) Diagrama de Casos de Uso * O que a UML nos diz; * Exemplos; 4) Exemplo prático de aplicação. 5) Fim

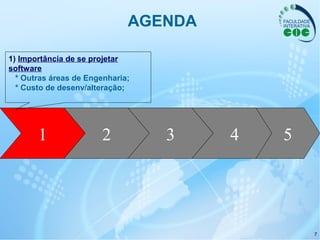

- 7. 7 1 2 3 4 5 1) Importância de se projetar software * Outras áreas de Engenharia; * Custo de desenv/alteração; AGENDA
- 8. 8 A Importância do Projeto Para que projetar ? 8
- 9. 9 A Importância do Projeto Extensão: 6.545 País: Estados Unidos da América Ano de construção: 1.996 9
- 10. 10 A Importância do Projeto 10
- 11. 11 A Importância do Projeto 11

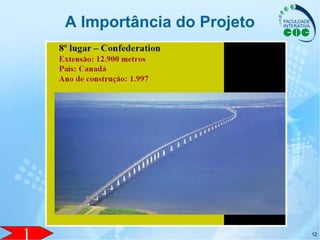

- 12. 12 A Importância do Projeto 12
- 13. 13 A Importância do Projeto 13
- 14. 14 A Importância do Projeto 14

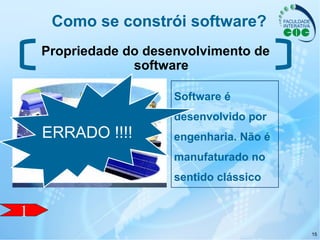

- 15. 15 Como se constrói software? Propriedade do desenvolvimento de software Software é desenvolvido por engenharia. Não é manufaturado no sentido clássico ERRADO !!!! 1

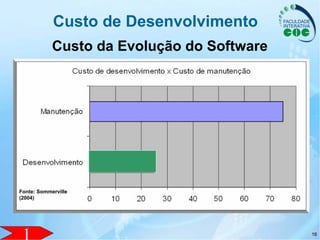

- 16. 16 Custo de Desenvolvimento Custo da Evolução do Software Fonte: Sommerville (2004) 16

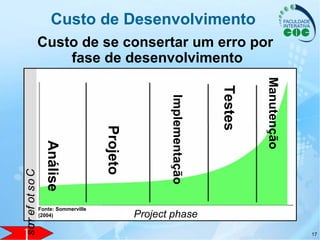

- 17. 17 Custo de Desenvolvimento Custo de se consertar um erro por fase de desenvolvimento Análise Projeto Implementação Testes Manutenção Project phase Costoferros Fonte: Sommerville (2004) 17

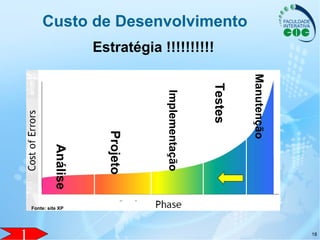

- 18. 18 Custo de Desenvolvimento Estratégia !!!!!!!!!! % Análise Projeto Implementação Testes Manutenção Fonte: site XP

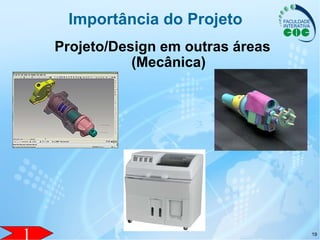

- 19. 19 Importância do Projeto Projeto/Design em outras áreas (Mecânica)

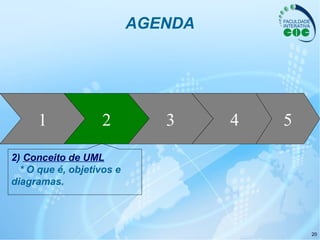

- 20. 20 AGENDA 1 2 3 4 5 2) Conceito de UML * O que é, objetivos e diagramas.

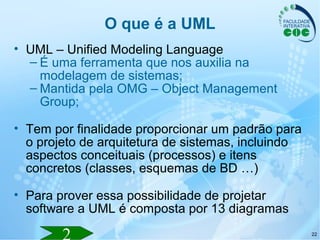

- 22. 22 O que é a UML • UML – Unified Modeling Language – É uma ferramenta que nos auxilia na modelagem de sistemas; – Mantida pela OMG – Object Management Group; • Tem por finalidade proporcionar um padrão para o projeto de arquitetura de sistemas, incluindo aspectos conceituais (processos) e itens concretos (classes, esquemas de BD …) • Para prover essa possibilidade de projetar software a UML é composta por 13 diagramas
- 23. 23 • A UML 2.0 contém 13 diagramas: – Atividades: – Caso de Uso: – Classes: – Objetos: – Seqüência: – Comunicação - Colaboração: – Estado: – Pacotes: – Componentes: – Implantação: – Intereção: – Timing: – Composite Structure Diagram: O que é a UML
- 24. 24 O que é a UML • Mas qual diagrama da UML eu devo usar primeiro? Ou seja, dos 13 qual é a ordem correta? ?

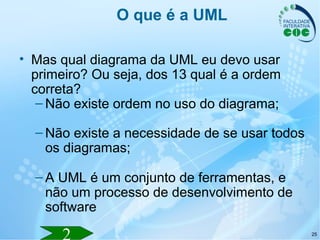

- 25. 25 O que é a UML • Mas qual diagrama da UML eu devo usar primeiro? Ou seja, dos 13 qual é a ordem correta? – Não existe ordem no uso do diagrama; – Não existe a necessidade de se usar todos os diagramas; – A UML é um conjunto de ferramentas, e não um processo de desenvolvimento de software
- 26. 26 OBJETIVOS da UML • Os principais objetivos da UML são: –Ser independente da linguagem de programação e/ou do processo de desenvolvimento escolhido; –Prover uma linguagem formal de modelagem; –Dar suporte a conceitos avançados de desenvolvimento como Frameworks, Padrões de Projeto, Componentes, SOA; Mas UML não é para modelar Projetos/Software Orientados a Objeto ?
- 27. 27 POR QUE USAR ? • As empresas de software buscam técnicas para: – Automatizar a produção de software; – Melhorar a qualidade do produto; – Reduzir custos; – Reduzir o time-to-market; CRISE DO SOFTWARE estimativas de prazo e de custo ↑↑ produtividade das pessoas ↓↓ qualidade de software ↓↓ software difícil de manter ↑↑

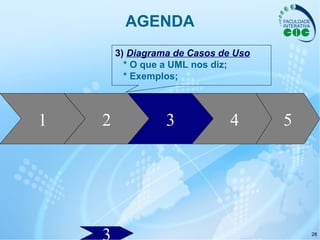

- 28. 28 AGENDA 1 2 3 4 5 3) Diagrama de Casos de Uso * O que a UML nos diz; * Exemplos;
- 30. 30 Diagrama de Casos de Uso • Um dos diagramas mais importantes da UML, pois pode acompanhar o desenvolvimento do software do início ao fim; • Serve para modelar os requisitos de um sistema através de cenários; • Delimitam o escopo do sistema que será desenvolvido. • Modelam os elementos externos no sistema (atores) e os elementos internos (Casos de Uso). Dessa forma pode ser definido como uma coleção de Casos de Uso e Atores; É uma ferramenta de consulta, acerto, discussão,reuniões, alterações em requisitos. Mostra a análise do negócio.

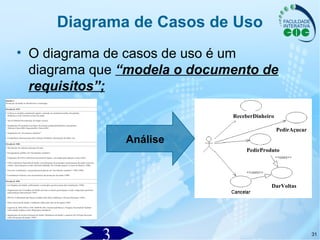

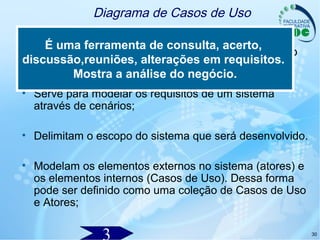

- 31. 31 Diagrama de Casos de Uso • O diagrama de casos de uso é um diagrama que “modela o documento de requisitos”; Análise ReceberDinheiro PedirAçucar PedirProduto DarVoltas
- 32. 32 Diagrama de Casos de Uso • Para que modelar os requisitos?

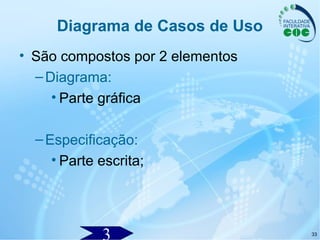

- 33. 33 Diagrama de Casos de Uso • São compostos por 2 elementos –Diagrama: • Parte gráfica –Especificação: • Parte escrita;

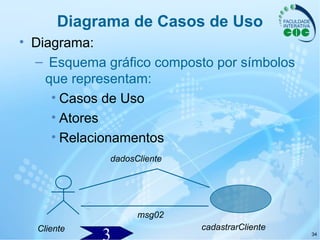

- 34. 34 Diagrama de Casos de Uso • Diagrama: – Esquema gráfico composto por símbolos que representam: • Casos de Uso • Atores • Relacionamentos Cliente cadastrarCliente dadosCliente msg02
- 35. 35 Diagrama de Casos de Uso • Diagrama: – Esquema gráfico composto por símbolos que representam: • Casos de Uso • Atores • Relacionamentos Cliente cadastrarCliente dadosCliente msg02 • Mas o que esse cara magrelo e essa bolota com nome representam?

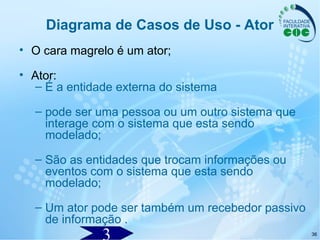

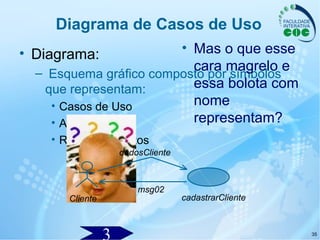

- 36. 36 Diagrama de Casos de Uso - Ator • O cara magrelo é um ator; • Ator: – É a entidade externa do sistema – pode ser uma pessoa ou um outro sistema que interage com o sistema que esta sendo modelado; – São as entidades que trocam informações ou eventos com o sistema que esta sendo modelado; – Um ator pode ser também um recebedor passivo de informação .
- 37. 37 Diagrama de Casos de Uso - Ator • Atores: representados por figuras caricatas de humanos ou por uma caixa com esteriótipo (stereotype) de ator : <<ATOR>> Vendedor Cliente Gerente AtorCliente <<Actor>>
- 38. 38 Notação do Diagrama de UC • Exemplos de Atores: Usuário Gerente

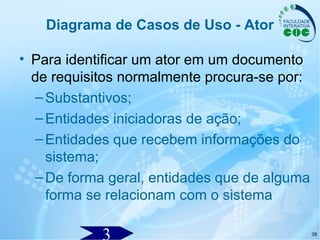

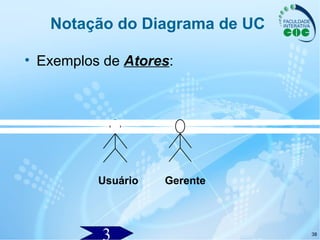

- 39. 39 Diagrama de Casos de Uso - Ator • Para identificar um ator em um documento de requisitos normalmente procura-se por: –Substantivos; –Entidades iniciadoras de ação; –Entidades que recebem informações do sistema; –De forma geral, entidades que de alguma forma se relacionam com o sistema

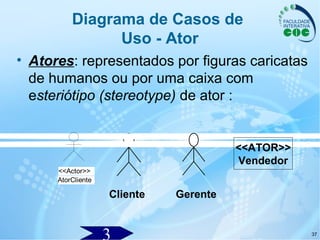

- 40. 40 Diagrama de Casos de Uso - Ator • Exemplo: Resumo de um documento de requisitos; Este software tem o objetivo de disponibilizar a locação de DVDs, via Internet, a clientes já cadastrados ou novos. O Software deve prever o cadastramento de clientes locadores, com seus dados pessoais. O Software atenderá a todas as cidades onde o cliente contratante tiver locadora. Serão disponibilizados somente DVDs da cidade onde o cliente locador reside, visando a entrega ...

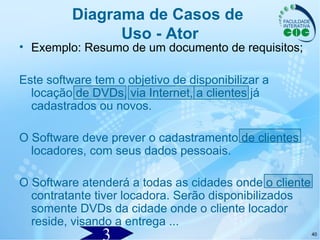

- 41. 41 Diagrama de Casos de Uso Cliente cadastrarCliente dadosCliente msg02 • Mas e a bolota com nome ????

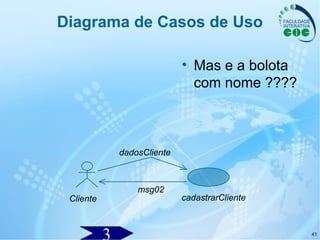

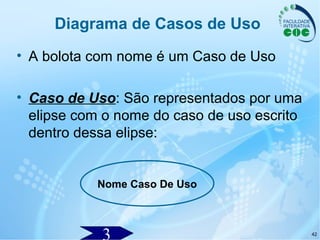

- 42. 42 Diagrama de Casos de Uso • A bolota com nome é um Caso de Uso • Caso de Uso: São representados por uma elipse com o nome do caso de uso escrito dentro dessa elipse: Nome Caso De Uso
- 43. 43 • Um Caso de Uso pode ser encarado como uma funcionalidade provida pelo sistema que esta sendo modelado; • É uma macroatividade que contém pequenas atividades que devem ser executadas para a realização de uma funcionalidade do sistema; • A macroatividade é representada pela elipse, as pequenas atividades por descrições/especificações Diagrama de Casos de Uso

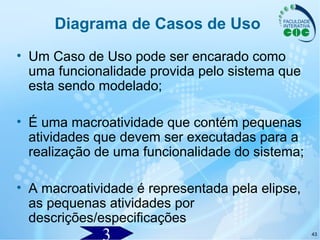

- 44. 44 Diagrama de Casos de Uso • Exemplos de Caso de Uso: Cadastrar Material Entrar Pedidos Verificar Crédito

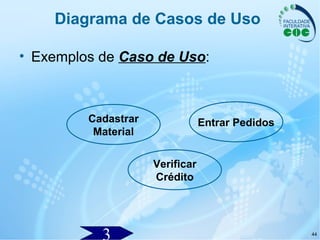

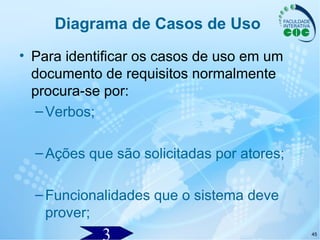

- 45. 45 Diagrama de Casos de Uso • Para identificar os casos de uso em um documento de requisitos normalmente procura-se por: –Verbos; –Ações que são solicitadas por atores; –Funcionalidades que o sistema deve prover;
- 46. 46 Diagrama de Casos de Uso • Exemplo: Resumo de um documento de requisitos; Este software tem o objetivo de disponibilizar a locação de DVDs, via Internet, a clientes já cadastrados ou novos. O Software deve prever o cadastramento de usuários locadores, com seus dados pessoais. O Software atenderá a todas as cidades onde o cliente contratante tiver locadora. Serão disponibilizados somente DVDs da cidade onde o usuário locador reside, visando a entrega ...

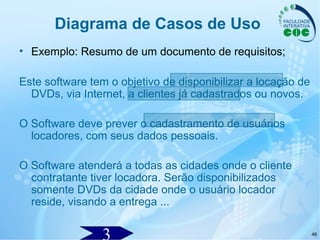

- 47. 47 Diagrama de Casos de Uso • Em um Diagrama de Casos de Uso – Um Ator se comunica com os Casos de Uso; – É possível definir o escopo do sistema deixando isso claro para o cliente; – O relacionamento entre o Ator e o Caso de Uso é chamado na UML de relacionamento de associação

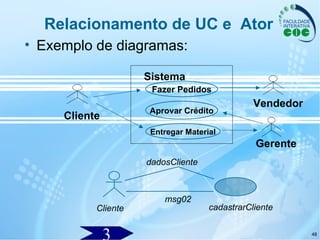

- 48. 48 Relacionamento de UC e Ator • Exemplo de diagramas: Fazer Pedidos Aprovar Crédito Entregar Material Sistema Cliente Vendedor Gerente Cliente cadastrarCliente dadosCliente msg02
- 49. 49 Diagrama de Casos de Uso • São compostos por 2 elementos –Diagrama: • Parte gráfica –Especificação: • Parte escrita;

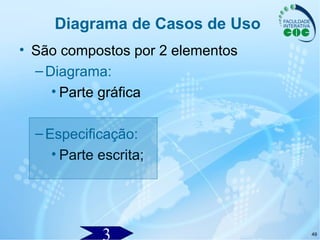

- 50. 50 Diagrama de Casos de Uso • Próxima parte: – Documentar/especificar os casos de uso; – Exemplo de aplicação dos Casos de Uso;

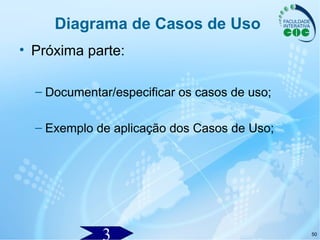

- 51. 51 Obrigado
