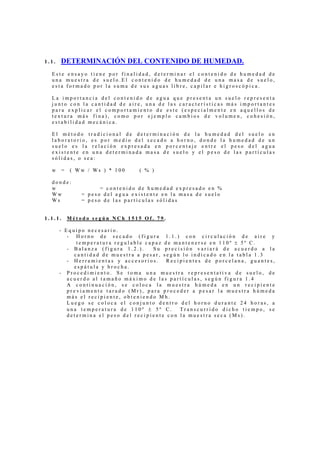

- 1. 1 . 1 . DETERMINACIÓN DEL CONTENIDO DE HUMEDAD. E s t e e n s a y o t i e n e p o r f i n a l i d a d , d e t e r m i n a r e l c o n t e n i d o d e h u m e d a d d e u n a m u e s t r a d e s u e l o . E l c o n t e n i d o d e h u m e d a d d e u n a m a s a d e s u e l o , e s t a f o r m a d o p o r l a s u m a d e s u s a g u a s l i b r e , c a p i l a r e h i g r o s c ó p i c a . L a i m p o r t a n c i a d e l c o n t e n i d o d e a g u a q u e p r e s e n t a u n s u e l o r e p r e s e n t a j u n t o c o n l a c a n t i d a d d e a i r e , u n a d e l a s c a r a c t e r í s t i c a s m á s i m p o r t a n t e s p a r a e x p l i c a r e l c o m p o r t a m i e n t o d e e s t e ( e s p e c i a l m e n t e e n a q u e l l o s d e t e x t u r a m á s f i n a ) , c o m o p o r e j e m p l o c a m b i o s d e v o l u m e n , c o h e s i ó n , e s t a b i l i d a d m e c á n i c a . E l m é t o d o t r a d i c i o n a l d e d e t e r m i n a c i ó n d e l a h u m e d a d d e l s u e l o e n l a b o r a t o r i o , e s p o r m e d i o d e l s e c a d o a h o r n o , d o n d e l a h u m e d a d d e u n s u e l o e s l a r e l a c i ó n e x p r e s a d a e n p o r c e n t a j e e n t r e e l p e s o d e l a g u a e x i s t e n t e e n u n a d e t e r m i n a d a m a s a d e s u e l o y e l p e s o d e l a s p a r t í c u l a s s ó l i d a s , o s e a : w = ( W w / W s ) * 1 0 0 ( % ) d o n d e : w = c o n t e n i d o d e h u m e d a d e x p r e s a d o e n % W w = p e s o d e l a g u a e x i s t e n t e e n l a m a s a d e s u e l o W s = p e s o d e l a s p a r t í c u l a s s ó l i d a s 1 . 1 . 1 . M é t o d o s e g ú n N C h 1 5 1 5 O f . 7 9 . - E q u i p o n e c e s a r i o . - H o r n o d e s e c a d o ( f i g u r a 1 . 1 . ) c o n c i r c u l a c i ó n d e a i r e y t e m p e r a t u r a r e g u l a b l e c a p a z d e m a n t e n e r s e e n 1 1 0 º ± 5 º C . - B a l a n z a ( f i g u r a 1 . 2 . ) . S u p r e c i s i ó n v a r i a r á d e a c u e r d o a l a c a n t i d a d d e m u e s t r a a p e s a r , s e g ú n l o i n d i c a d o e n l a t a b l a 1 . 3 - H e r r a m i e n t a s y a c c e s o r i o s . R e c i p i e n t e s d e p o r c e l a n a , g u a n t e s , e s p á t u l a y b r o c h a . - P r o c e d i m i e n t o . S e t o m a u n a m u e s t r a r e p r e s e n t a t i v a d e s u e l o , d e a c u e r d o a l t a m a ñ o m á x i m o d e l a s p a r t í c u l a s , s e g ú n f i g u r a 1 . 4 A c o n t i n u a c i ó n , s e c o l o c a l a m u e s t r a h ú m e d a e n u n r e c i p i e n t e p r e v i a m e n t e t a r a d o ( M r ) , p a r a p r o c e d e r a p e s a r l a m u e s t r a h ú m e d a m á s e l r e c i p i e n t e , o b t e n i e n d o M h . L u e g o s e c o l o c a e l c o n j u n t o d e n t r o d e l h o r n o d u r a n t e 2 4 h o r a s , a u n a t e m p e r a t u r a d e 1 1 0 º ± 5 º C . T r a n s c u r r i d o d i c h o t i e m p o , s e d e t e r m i n a e l p e s o d e l r e c i p i e n t e c o n l a m u e s t r a s e c a ( M s ) .

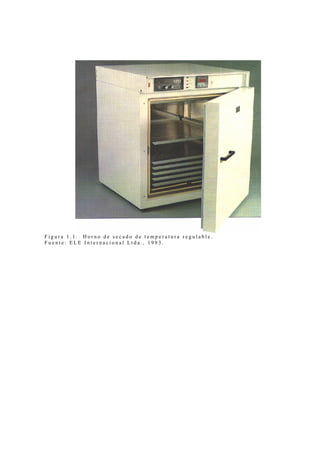

- 2. F i g u r a 1 . 1 . H o r n o d e s e c a d o d e t e m p e r a t u r a r e g u l a b l e . F u e n t e : E L E I n t e r n a c i o n a l L t d a . , 1 9 9 3 .

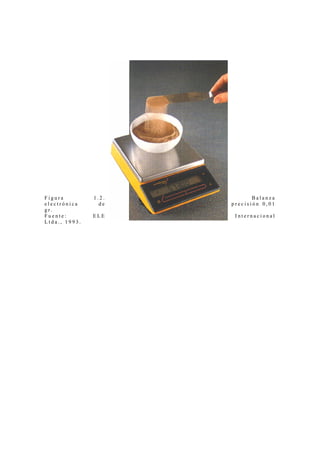

- 3. F i g u r a 1 . 2 . B a l a n z a e l e c t r ó n i c a d e p r e c i s i ó n 0 , 0 1 g r . F u e n t e : E L E I n t e r n a c i o n a l L t d a . , 1 9 9 3 .

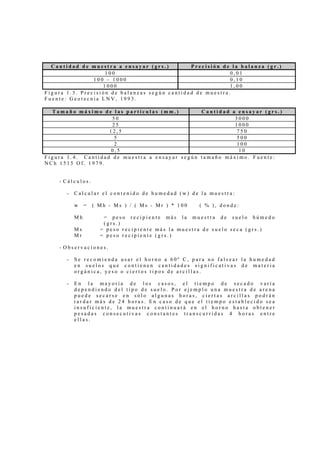

- 4. C a n t i d a d d e m u e s t r a a e n s a y a r ( g r s . ) P r e c i s i ó n d e l a b a l a n z a ( g r . ) 1 0 0 0 , 0 1 1 0 0 – 1 0 0 0 0 , 1 0 1 0 0 0 1 , 0 0 F i g u r a 1 . 3 . P r e c i s i ó n d e b a l a n z a s s e g ú n c a n t i d a d d e m u e s t r a . F u e n t e : G e o t e c n i a L N V , 1 9 9 3 . T a m a ñ o m á x i m o d e l a s p a r t í c u l a s ( m m . ) C a n t i d a d a e n s a y a r ( g r s . ) 5 0 3 0 0 0 2 5 1 0 0 0 1 2 , 5 7 5 0 5 5 0 0 2 1 0 0 0 , 5 1 0 F i g u r a 1 . 4 . C a n t i d a d d e m u e s t r a a e n s a y a r s e g ú n t a m a ñ o m á x i m o . F u e n t e : N C h 1 5 1 5 O f . 1 9 7 9 . - C á l c u l o s . - C a l c u l a r e l c o n t e n i d o d e h u m e d a d ( w ) d e l a m u e s t r a : w = ( M h - M s ) / ( M s - M r ) * 1 0 0 ( % ) , d o n d e : M h = p e s o r e c i p i e n t e m á s l a m u e s t r a d e s u e l o h ú m e d o ( g r s . ) M s = p e s o r e c i p i e n t e m á s l a m u e s t r a d e s u e l o s e c a ( g r s . ) M r = p e s o r e c i p i e n t e ( g r s . ) - O b s e r v a c i o n e s . - S e r e c o m i e n d a u s a r e l h o r n o a 6 0 º C , p a r a n o f a l s e a r l a h u m e d a d e n s u e l o s q u e c o n t i e n e n c a n t i d a d e s s i g n i f i c a t i v a s d e m a t e r i a o r g á n i c a , y e s o o c i e r t o s t i p o s d e a r c i l l a s . - E n l a m a y o r í a d e l o s c a s o s , e l t i e m p o d e s e c a d o v a r í a d e p e n d i e n d o d e l t i p o d e s u e l o . P o r e j e m p l o u n a m u e s t r a d e a r e n a p u e d e s e c a r s e e n s ó l o a l g u n a s h o r a s , c i e r t a s a r c i l l a s p o d r á n t a r d a r m á s d e 2 4 h o r a s . E n c a s o d e q u e e l t i e m p o e s t a b l e c i d o s e a i n s u f i c i e n t e , l a m u e s t r a c o n t i n u a r á e n e l h o r n o h a s t a o b t e n e r p e s a d a s c o n s e c u t i v a s c o n s t a n t e s t r a n s c u r r i d a s 4 h o r a s e n t r e e l l a s .

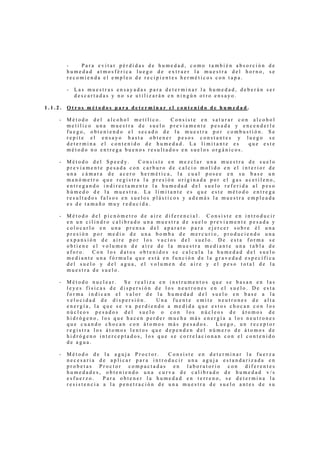

- 5. - P a r a e v i t a r p é r d i d a s d e h u m e d a d , c o m o t a m b i é n a b s o r c i ó n d e h u m e d a d a t m o s f é r i c a l u e g o d e e x t r a e r l a m u e s t r a d e l h o r n o , s e r e c o m i e n d a e l e m p l e o d e r e c i p i e n t e s h e r m é t i c o s c o n t a p a . - L a s m u e s t r a s e n s a y a d a s p a r a d e t e r m i n a r l a h u m e d a d , d e b e r á n s e r d e s c a r t a d a s y n o s e u t i l i z a r á n e n n i n g ú n o t r o e n s a y o . 1 . 1 . 2 . O t r o s m é t o d o s p a r a d e t e r m i n a r e l c o n t e n i d o d e h u m e d a d . - M é t o d o d e l a l c o h o l m e t í l i c o . C o n s i s t e e n s a t u r a r c o n a l c o h o l m e t í l i c o u n a m u e s t r a d e s u e l o p r e v i a m e n t e p e s a d a y e n c e n d e r l e f u e g o , o b t e n i e n d o e l s e c a d o d e l a m u e s t r a p o r c o m b u s t i ó n . S e r e p i t e e l e n s a y o h a s t a o b t e n e r p e s o s c o n s t a n t e s y l u e g o s e d e t e r m i n a e l c o n t e n i d o d e h u m e d a d . L a l i m i t a n t e e s q u e e s t e m é t o d o n o e n t r e g a b u e n o s r e s u l t a d o s e n s u e l o s o r g á n i c o s . - M é t o d o d e l S p e e d y . C o n s i s t e e n m e z c l a r u n a m u e s t r a d e s u e l o p r e v i a m e n t e p e s a d a c o n c a r b u r o d e c a l c i o m o l i d o e n e l i n t e r i o r d e u n a c á m a r a d e a c e r o h e r m é t i c a , l a c u a l p o s e e e n s u b a s e u n m a n ó m e t r o q u e r e g i s t r a l a p r e s i ó n o r i g i n a d a p o r e l g a s a c e t i l e n o , e n t r e g a n d o i n d i r e c t a m e n t e l a h u m e d a d d e l s u e l o r e f e r i d a a l p e s o h ú m e d o d e l a m u e s t r a . L a l i m i t a n t e e s q u e e s t e m é t o d o e n t r e g a r e s u l t a d o s f a l s o s e n s u e l o s p l á s t i c o s y a d e m á s l a m u e s t r a e m p l e a d a e s d e t a m a ñ o m u y r e d u c i d a . - M é t o d o d e l p i c n ó m e t r o d e a i r e d i f e r e n c i a l . C o n s i s t e e n i n t r o d u c i r e n u n c i l i n d r o c a l i b r a d o u n a m u e s t r a d e s u e l o p r e v i a m e n t e p e s a d a y c o l o c a r l o e n u n a p r e n s a d e l a p a r a t o p a r a e j e r c e r s o b r e é l u n a p r e s i ó n p o r m e d i o d e u n a b o m b a d e m e r c u r i o , p r o d u c i e n d o u n a e x p a n s i ó n d e a i r e p o r l o s v a c í o s d e l s u e l o . D e e s t a f o r m a s e o b t i e n e e l v o l u m e n d e a i r e d e l a m u e s t r a m e d i a n t e u n a t a b l a d e a f o r o . C o n l o s d a t o s o b t e n i d o s s e c a l c u l a l a h u m e d a d d e l s u e l o m e d i a n t e u n a f ó r m u l a q u e e s t á e n f u n c i ó n d e l a g r a v e d a d e s p e c í f i c a d e l s u e l o y d e l a g u a , e l v o l u m e n d e a i r e y e l p e s o t o t a l d e l a m u e s t r a d e s u e l o . - M é t o d o n u c l e a r . S e r e a l i z a e n i n s t r u m e n t o s q u e s e b a s a n e n l a s l e y e s f í s i c a s d e d i s p e r s i ó n d e l o s n e u t r o n e s e n e l s u e l o . D e e s t a f o r m a i n d i c a n e l v a l o r d e l a h u m e d a d d e l s u e l o e n b a s e a l a v e l o c i d a d d e d i s p e r s i ó n . U n a f u e n t e e m i t e n e u t r o n e s d e a l t a e n e r g í a , l a q u e s e v a p e r d i e n d o a m e d i d a q u e e s t o s c h o c a n c o n l o s n ú c l e o s p e s a d o s d e l s u e l o o c o n l o s n ú c l e o s d e á t o m o s d e h i d r ó g e n o , l o s q u e h a c e n p e r d e r m u c h a m á s e n e r g í a a l o s n e u t r o n e s q u e c u a n d o c h o c a n c o n á t o m o s m á s p e s a d o s . L u e g o , u n r e c e p t o r r e g i s t r a l o s á t o m o s l e n t o s q u e d e p e n d e n d e l n ú m e r o d e á t o m o s d e h i d r ó g e n o i n t e r c e p t a d o s , l o s q u e s e c o r r e l a c i o n a n c o n e l c o n t e n i d o d e a g u a . - M é t o d o d e l a a g u j a P r o c t o r . C o n s i s t e e n d e t e r m i n a r l a f u e r z a n e c e s a r i a d e a p l i c a r p a r a i n t r o d u c i r u n a a g u j a e s t a n d a r i z a d a e n p r o b e t a s P r o c t o r c o m p a c t a d a s e n l a b o r a t o r i o c o n d i f e r e n t e s h u m e d a d e s , o b t e n i e n d o u n a c u r v a d e c a l i b r a d o d e h u m e d a d v / s e s f u e r z o . P a r a o b t e n e r l a h u m e d a d e n t e r r e n o , s e d e t e r m i n a l a r e s i s t e n c i a a l a p e n e t r a c i ó n d e u n a m u e s t r a d e s u e l o a n t e s d e s u

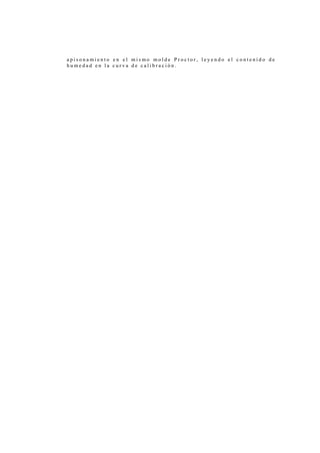

- 6. a p i s o n a m i e n t o e n e l m i s m o m o l d e P r o c t o r , l e y e n d o e l c o n t e n i d o d e h u m e d a d e n l a c u r v a d e c a l i b r a c i ó n .

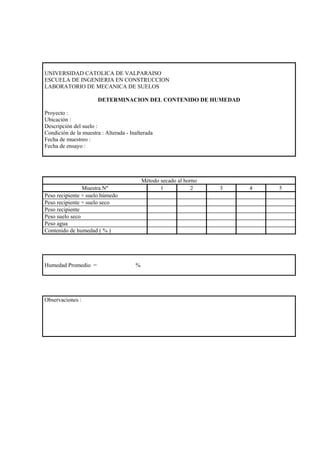

- 7. UNIVERSIDAD CATOLICA DE VALPARAISO ESCUELA DE INGENIERIA EN CONSTRUCCION LABORATORIO DE MECANICA DE SUELOS DETERMINACION DEL CONTENIDO DE HUMEDAD Proyecto : Ubicación : Descripción del suelo : Condición de la muestra : Alterada - Inalterada Fecha de muestreo : Fecha de ensayo : Método secado al horno Muestra Nº 1 2 3 4 5 Peso recipiente + suelo húmedo Peso recipiente + suelo seco Peso recipiente Peso suelo seco Peso agua Contenido de humedad ( % ) Humedad Promedio = % Observaciones :
