Enderecamento ip
- 1. Endereços IP v4 (1/2) • O endereço IP serve para identificar a interface dos equipamentos (computadores, routers, switchs, impressoras, etc.) ligados a uma rede. • Um IP v4 é constituído por 32 bits o 4 x 8bit (4 octetos) separados por pontos x.x.x.x. 1 Os valores de x são números decimais entre 0-255 (total 256 = 28 ) 194.153.205.26 Os valores de x são números decimais entre 0-255 (total 256 = 28 ) 194.153.205.26

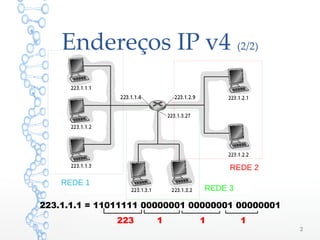

- 2. Endereços IP v4 (2/2) 2 223.1.1.1 = 11011111 00000001 00000001 00000001 223 1 11 REDE 1 REDE 3 REDE 2

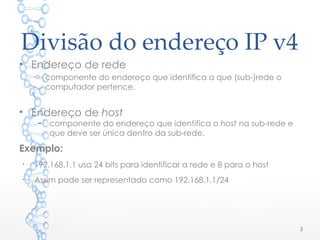

- 3. Divisão do endereço IP v4 • Endereço de rede o componente do endereço que identifica a que (sub-)rede o computador pertence. • Endereço de host – componente do endereço que identifica o host na sub-rede e que deve ser única dentro da sub-rede. Exemplo: ● 192.168.1.1 usa 24 bits para identificar a rede e 8 para o host ● Assim pode ser representado como 192.168.1.1/24 3

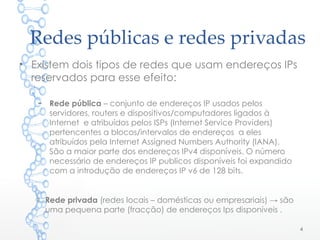

- 4. Redes públicas e redes privadas • Existem dois tipos de redes que usam endereços IPs reservados para esse efeito: – Rede pública – conjunto de endereços IP usados pelos servidores, routers e dispositivos/computadores ligados à Internet e atribuídos pelos ISPs (Internet Service Providers) pertencentes a blocos/intervalos de endereços a eles atribuídos pela Internet Assigned Numbers Authority (IANA). São a maior parte dos endereços IPv4 disponíveis. O número necessário de endereços IP publicos disponíveis foi expandido com a introdução de endereços IP v6 de 128 bits. o Rede privada (redes locais – domésticas ou empresariais) → são uma pequena parte (fracção) de endereços Ips disponíveis . 4

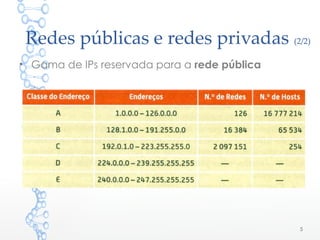

- 5. Redes públicas e redes privadas (2/2) • Gama de IPs reservada para a rede pública 5

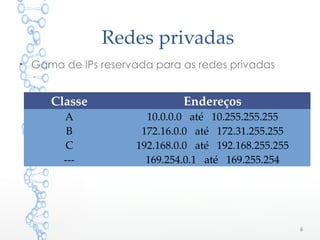

- 6. Redes privadas • Gama de IPs reservada para as redes privadas 6 Classe Endereços A 10.0.0.0 até 10.255.255.255 B 172.16.0.0 até 172.31.255.255 C 192.168.0.0 até 192.168.255.255 --- 169.254.0.1 até 169.255.254

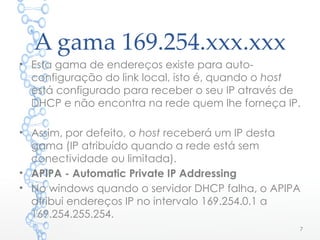

- 7. A gama 169.254.xxx.xxx 7 • Esta gama de endereços existe para auto- configuração do link local, isto é, quando o host está configurado para receber o seu IP através de DHCP e não encontra na rede quem lhe forneça IP. • Assim, por defeito, o host receberá um IP desta gama (IP atribuído quando a rede está sem conectividade ou limitada). • APIPA - Automatic Private IP Addressing • No windows quando o servidor DHCP falha, o APIPA atribui endereços IP no intervalo 169.254.0.1 a 169.254.255.254.

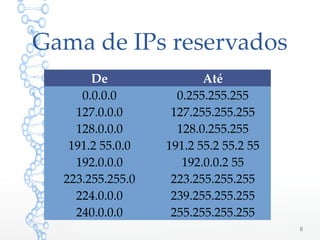

- 8. Gama de IPs reservados De Até 0.0.0.0 0.255.255.255 127.0.0.0 127.255.255.255 128.0.0.0 128.0.255.255 191.2 55.0.0 191.2 55.2 55.2 55 192.0.0.0 192.0.0.2 55 223.255.255.0 223.255.255.255 224.0.0.0 239.255.255.255 240.0.0.0 255.255.255.255 8

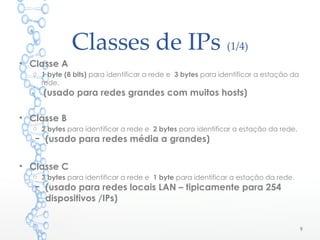

- 9. Classes de IPs (1/4) 9 • Classe A o 1 byte (8 bits) para identificar a rede e 3 bytes para identificar a estação da rede. (usado para redes grandes com muitos hosts) • Classe B o 2 bytes para identificar a rede e 2 bytes para identificar a estação da rede. – (usado para redes média a grandes) • Classe C o 3 bytes para identificar a rede e 1 byte para identificar a estação da rede. – (usado para redes locais LAN – tipicamente para 254 dispositivos /IPs)

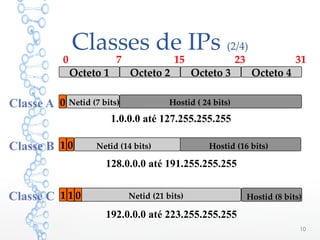

- 10. Classes de IPs (2/4) 10 Hostid (16 bits) Hostid (8 bits) Octeto 3 Octeto 4Octeto 1 Octeto 2 0 7 15 23 31 Hostid ( 24 bits)Netid (7 bits)0Classe A Netid (21 bits) 1 0 Netid (14 bits) 1.0.0.0 até 127.255.255.255 128.0.0.0 até 191.255.255.255 192.0.0.0 até 223.255.255.255 1 1 0 Classe B Classe C

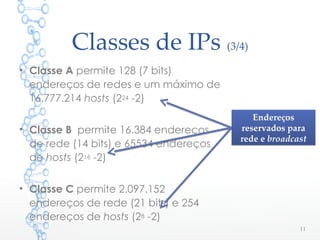

- 11. Classes de IPs (3/4) • Classe A permite 128 (7 bits) endereços de redes e um máximo de 16.777.214 hosts (224 -2) • Classe B permite 16.384 endereços de rede (14 bits) e 65534 endereços de hosts (216 -2) • Classe C permite 2.097.152 endereços de rede (21 bits) e 254 endereços de hosts (28 -2) 11 Endereços reservados para rede e broadcast Endereços reservados para rede e broadcast

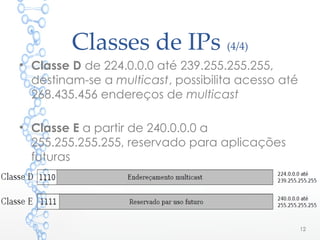

- 12. Classes de IPs (4/4) • Classe D de 224.0.0.0 até 239.255.255.255, destinam-se a multicast, possibilita acesso até 268.435.456 endereços de multicast • Classe E a partir de 240.0.0.0 a 255.255.255.255, reservado para aplicações futuras 12

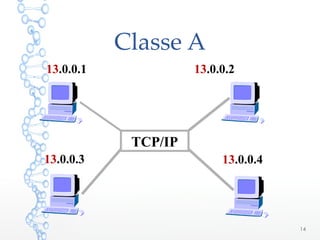

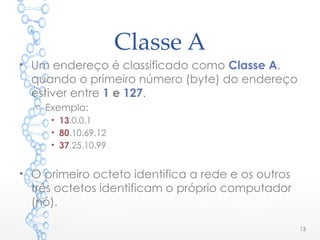

- 13. Classe A • Um endereço é classificado como Classe A, quando o primeiro número (byte) do endereço estiver entre 1 e 127. o Exemplo: • 13.0.0.1 • 80.10.69.12 • 37.25.10.99 • O primeiro octeto identifica a rede e os outros três octetos identificam o próprio computador (nó). 13

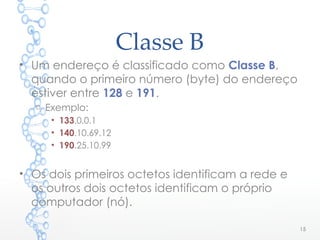

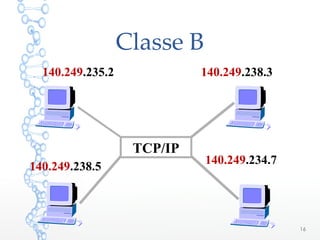

- 15. Classe B • Um endereço é classificado como Classe B, quando o primeiro número (byte) do endereço estiver entre 128 e 191. o Exemplo: • 133.0.0.1 • 140.10.69.12 • 190.25.10.99 • Os dois primeiros octetos identificam a rede e os outros dois octetos identificam o próprio computador (nó). 15

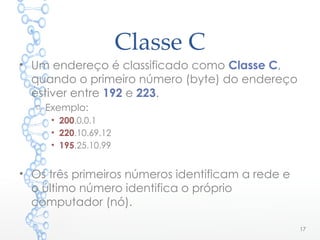

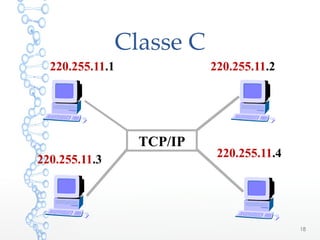

- 17. Classe C • Um endereço é classificado como Classe C, quando o primeiro número (byte) do endereço estiver entre 192 e 223. o Exemplo: • 200.0.0.1 • 220.10.69.12 • 195.25.10.99 • Os três primeiros números identificam a rede e o último número identifica o próprio computador (nó). 17

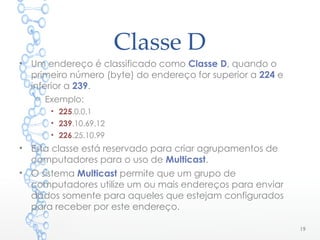

- 19. Classe D • Um endereço é classificado como Classe D, quando o primeiro número (byte) do endereço for superior a 224 e inferior a 239. o Exemplo: • 225.0.0.1 • 239.10.69.12 • 226.25.10.99 • Esta classe está reservado para criar agrupamentos de computadores para o uso de Multicast. • O sistema Multicast permite que um grupo de computadores utilize um ou mais endereços para enviar dados somente para aqueles que estejam configurados para receber por este endereço. 19

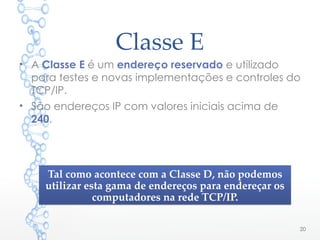

- 20. Classe E • A Classe E é um endereço reservado e utilizado para testes e novas implementações e controles do TCP/IP. • São endereços IP com valores iniciais acima de 240. 20 Tal como acontece com a Classe D, não podemos utilizar esta gama de endereços para endereçar os computadores na rede TCP/IP. Tal como acontece com a Classe D, não podemos utilizar esta gama de endereços para endereçar os computadores na rede TCP/IP.

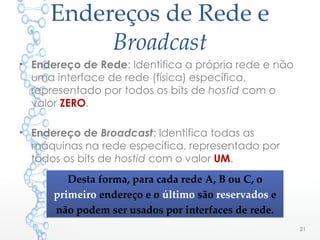

- 21. Endereços de Rede e Broadcast • Endereço de Rede: Identifica a própria rede e não uma interface de rede (física) específica, representado por todos os bits de hostid com o valor ZERO. • Endereço de Broadcast: Identifica todas as máquinas na rede específica, representado por todos os bits de hostid com o valor UM. 21 Desta forma, para cada rede A, B ou C, o primeiro endereço e o último são reservados e não podem ser usados por interfaces de rede. Desta forma, para cada rede A, B ou C, o primeiro endereço e o último são reservados e não podem ser usados por interfaces de rede.

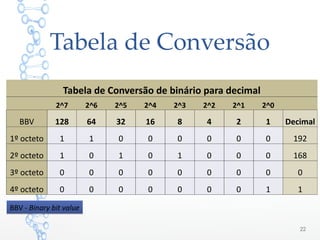

- 22. Tabela de Conversão 22 BBV - Binary bit valueBBV - Binary bit value Tabela de Conversão de binário para decimal 2^7 2^6 2^5 2^4 2^3 2^2 2^1 2^0 BBV 128 64 32 16 8 4 2 1 Decimal 1º octeto 1 1 0 0 0 0 0 0 192 2º octeto 1 0 1 0 1 0 0 0 168 3º octeto 0 0 0 0 0 0 0 0 0 4º octeto 0 0 0 0 0 0 0 1 1

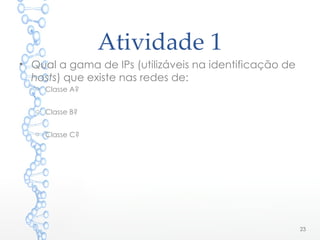

- 23. Atividade 1 • Qual a gama de IPs (utilizáveis na identificação de hosts) que existe nas redes de: o Classe A? o Classe B? o Classe C? 23
- 24. Soluções (1) • Qual a gama de IPs (utilizáveis na identificação de hosts) que existe nas redes de Classe A? o De: • 0 0000001.00000000.00000000.00000001 • 1.0.0.1 o Até: • 0 1111110.11111111.11111111.11111110 • 126.255.255.254 24
- 25. Soluções (2) • Qual a gama de IPs (utilizáveis na identificação de hosts) que existe nas redes de Classe B? o De: • 10 000000.00000001.00000000.00000001 • 128.1.0.1 o Até: • 10 111111.11111111.11111111.11111110 • 191.255.255.254 25

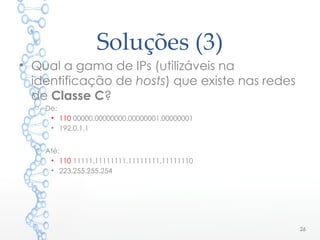

- 26. Soluções (3) • Qual a gama de IPs (utilizáveis na identificação de hosts) que existe nas redes de Classe C? o De: • 110 00000.00000000.00000001.00000001 • 192.0.1.1 o Até: • 110 11111.11111111.11111111.11111110 • 223.255.255.254 26

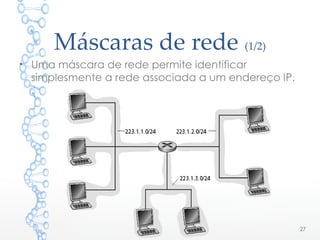

- 27. Máscaras de rede (1/2) • Uma máscara de rede permite identificar simplesmente a rede associada a um endereço IP. 27

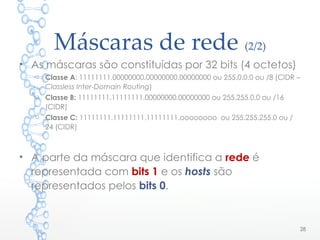

- 28. Máscaras de rede (2/2) • As máscaras são constituídas por 32 bits (4 octetos) o Classe A: 11111111.00000000.00000000.00000000 ou 255.0.0.0 ou /8 (CIDR – Classless Inter-Domain Routing) o Classe B: 11111111.11111111.00000000.00000000 ou 255.255.0.0 ou /16 (CIDR) o Classe C: 11111111.11111111.11111111.oooooooo ou 255.255.255.0 ou / 24 (CIDR) • A parte da máscara que identifica a rede é representada com bits 1 e os hosts são representados pelos bits 0. 28

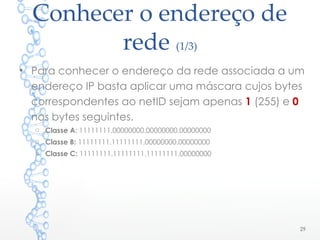

- 29. Conhecer o endereço de rede (1/3) • Para conhecer o endereço da rede associada a um endereço IP basta aplicar uma máscara cujos bytes correspondentes ao netID sejam apenas 1 (255) e 0 nos bytes seguintes. o Classe A: 11111111.00000000.00000000.00000000 o Classe B: 11111111.11111111.00000000.00000000 o Classe C: 11111111.11111111.11111111.00000000 29

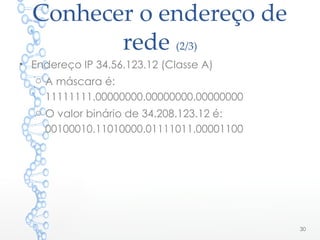

- 30. Conhecer o endereço de rede (2/3) • Endereço IP 34.56.123.12 (Classe A) o A máscara é: 11111111.00000000.00000000.00000000 o O valor binário de 34.208.123.12 é: 00100010.11010000.01111011.00001100 30

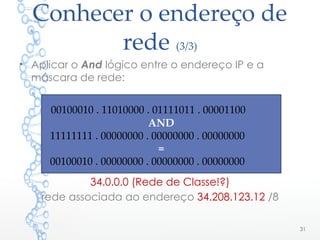

- 31. Conhecer o endereço de rede (3/3) • Aplicar o And lógico entre o endereço IP e a máscara de rede: 34 . 0 . 0 . 0 34.0.0.0 (Rede de Classe!?) rede associada ao endereço 34.208.123.12 /8 31 00100010 . 11010000 . 01111011 . 00001100 AND 11111111 . 00000000 . 00000000 . 00000000 = 00100010 . 00000000 . 00000000 . 00000000
