FÁBIO DE ALMEIDA GUIMARÃES
DESENVOLVIMENTO DE ROBÔ MÓVEL
UTILIZADO PARA A EXPLORAÇÃO DE
AMBIENTES HOSTIS
SÃO CAETANO DO SUL
2007

FÁBIO DE ALMEIDA GUIMARÃES
DESENVOLVIMENTO DE ROBÔ MÓVEL
UTILIZADO PARA A EXPLORAÇÃO DE
AMBIENTES HOSTIS
Dissertação apresentada à Escola de Engenharia
Mauá do Centro Universitário do Instituto Mauá de
Tecnologia para a obtenção do Título de Mestre em
Engenharia de Processos Químicos e Bioquímicos.
Linha de Pesquisa: Análise e Controle de Processos
Químicos.
Orientador: Prof. Dr. Wânderson de Oliveira Assis
SÃO CAETANO DO SUL
2007

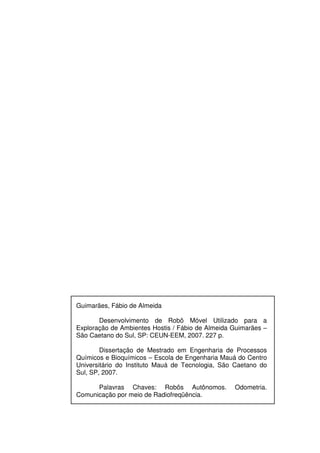

Guimarães, Fábio de Almeida
Desenvolvimento de Robô Móvel Utilizado para a
Exploração de Ambientes Hostis / Fábio de Almeida Guimarães –
São Caetano do Sul, SP: CEUN-EEM, 2007. 227 p.
Dissertação de Mestrado em Engenharia de Processos
Químicos e Bioquímicos – Escola de Engenharia Mauá do Centro
Universitário do Instituto Mauá de Tecnologia, São Caetano do
Sul, SP, 2007.
Palavras Chaves: Robôs Autônomos. Odometria.
Comunicação por meio de Radiofreqüência.

i

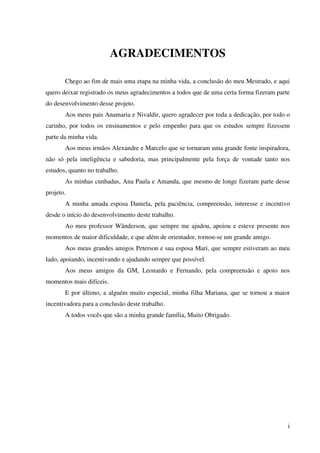

AGRADECIMENTOS
Chego ao fim de mais uma etapa na minha vida, a conclusão do meu Mestrado, e aqui
quero deixar registrado os meus agradecimentos a todos que de uma certa forma fizeram parte
do desenvolvimento desse projeto.
Aos meus pais Anamaria e Nivaldir, quero agradecer por toda a dedicação, por todo o
carinho, por todos os ensinamentos e pelo empenho para que os estudos sempre fizessem
parte da minha vida.
Aos meus irmãos Alexandre e Marcelo que se tornaram uma grande fonte inspiradora,
não só pela inteligência e sabedoria, mas principalmente pela força de vontade tanto nos
estudos, quanto no trabalho.
As minhas cunhadas, Ana Paula e Amanda, que mesmo de longe fizeram parte desse
projeto.
A minha amada esposa Daniela, pela paciência, compreensão, interesse e incentivo
desde o início do desenvolvimento deste trabalho.
Ao meu professor Wânderson, que sempre me ajudou, apoiou e esteve presente nos
momentos de maior dificuldade, e que além de orientador, tornou-se um grande amigo.
Aos meus grandes amigos Peterson e sua esposa Mari, que sempre estiveram ao meu
lado, apoiando, incentivando e ajudando sempre que possível.
Aos meus amigos da GM, Leonardo e Fernando, pela compreensão e apoio nos
momentos mais difíceis.
E por último, a alguém muito especial, minha filha Mariana, que se tornou a maior
incentivadora para a conclusão deste trabalho.
A todos vocês que são a minha grande família, Muito Obrigado.

ii
RESUMO
Este trabalho aborda diversos conceitos relacionados à robótica móvel, onde se
procura apresentar as principais etapas envolvidas no projeto de um robô.
A abordagem consiste no desenvolvimento de um robô móvel autônomo, capaz de
explorar ambientes hostis e com a capacidade de detectar obstáculos, apresentando resultados
confiáveis, com qualidade e baixo custo.
A solução proposta é simples e flexível, possibilitando a adição de novos componentes
ao sistema, apresenta o desenvolvimento de um algorítimo de cálculo para a aquisição da
velocidade dos motores através do uso de sensores de velocidade, além de um protocolo
simples e eficiente, incluindo sistema de codificação dos dados para minimização de erros na
comunicação.
Diversos testes foram executados ao longo do desenvolvimento do trabalho e a
maioria deles são apresentados detalhadamente, possibilitando a sua inteira e precisa
reprodução.
Palavras-chave: Robótica, Mapeamento, Odometria, Detecção de Obstáculos, Sensores,
Protocolos de Comunicação, Radiofreqüência e Motores de Corrente Contínua.

iii
ABSTRACT
This work approaches concepts related to mobile robotic, presenting the main
involved stages in a robot project.
The approaches consists in an autonomous mobile robotic development, capable to
explore hostile enviroments and with the capability to detect obstacles, presenting reliable
results, with quality and low cost.
The proposal solution is simple and flexible, providing capability to add new
components in the system, presenting an algorithm development to acquire the engines speed
through speed sensors, as well as an simple and efficient protocol, including a data
codification system to minimize the communication fails.
Several tests had been executed in the development of this work and the majority of
them, are presented in details, making possible its entire and accurate reproduction.
Keywords: Robotic, Mapping, Odometry, Obstacles Detection, Sensors, Communication
Protocols, Radio Frequency and DC Motors.

iv
LISTA DE ILUSTRAÇÕES
FIGURA 1.1 – Etapas Envolvidas na Construção de um Robô.................................................3

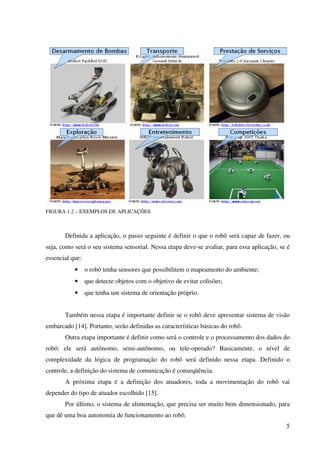

FIGURA 1.2 – Exemplos de Aplicações....................................................................................5
FIGURA 3.1 – Diagrama em Blocos do Sistema de Interface com o Usuário ........................10

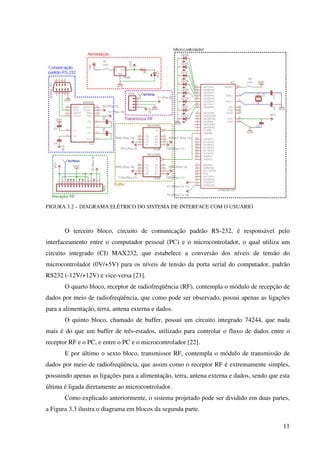

FIGURA 3.2 – Diagrama Elétrico do Sistema de Interface com o Usuário.............................11
FIGURA 3.3 – Diagrama em Blocos do Robô.........................................................................12

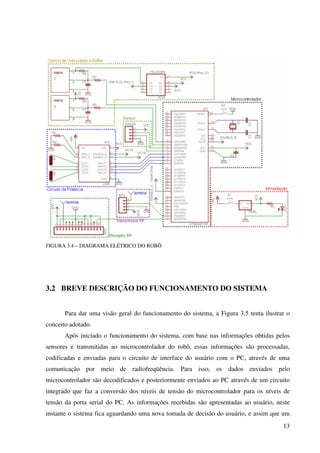

FIGURA 3.4 – Diagrama Elétrico do Robô .............................................................................13

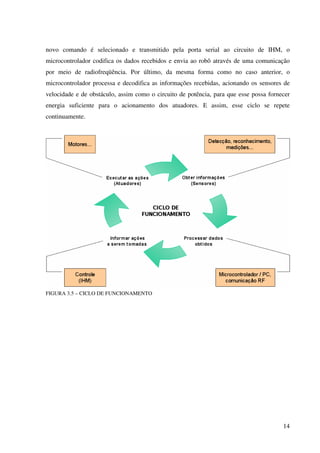

FIGURA 3.5 – Ciclo de Funcionamento..................................................................................14
FIGURA 4.1 – Módulo de Transmissão...................................................................................18
FIGURA 4.2 – Circuito Esquemático do Módulo de Transmissão..........................................19
FIGURA 4.3 – Módulo de Recepção .......................................................................................19

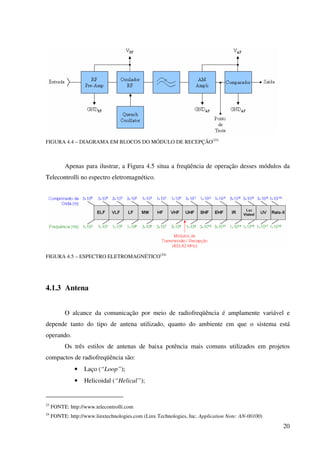

FIGURA 4.4 – Diagrama em Blocos do Módulo de Recepção ...............................................20
FIGURA 4.5 – Espectro Eletromagnético................................................................................20
FIGURA 4.6 – Esquema de Confecção da Antena ..................................................................21
FIGURA 4.7 – Diagrama em Blocos do CI L298N .................................................................26

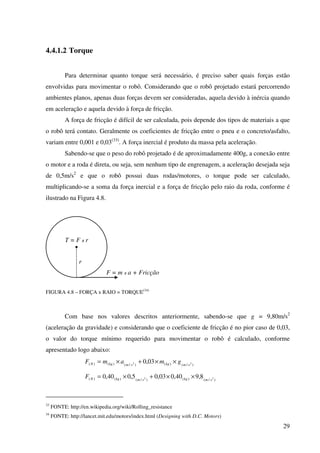

FIGURA 4.8 – Força x Raio = Torque.....................................................................................29
FIGURA 4.9 – Curva de Torque e Potência vs. Velocidade Angular (Sem Redução)............31

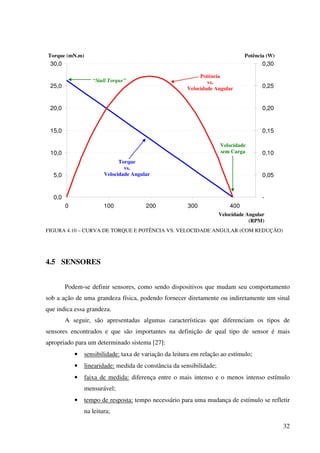

FIGURA 4.10 – Curva de Torque e Potência vs. Velocidade Angular (Com Redução) .........32

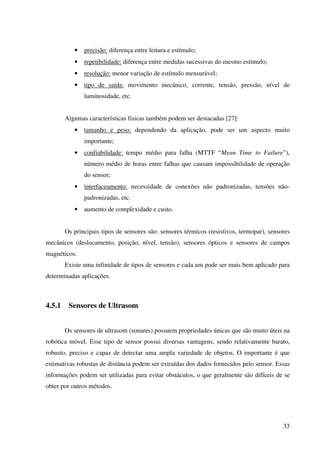

FIGURA 4.11 – Módulo de Ultrasom Adotado (Sonar) ..........................................................35

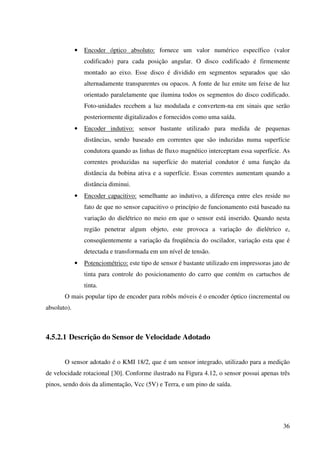

FIGURA 4.12 – Sensor de Velocidade adotado.......................................................................37
FIGURA 4.13 – Princípio de funcionamento do Sensor de Velocidade adotado ....................37
FIGURA 4.14 – Curvas Medidas pelo Osciloscópio (Teste do Sonar) (Parte 1).....................39
FIGURA 4.15 – Diagrama Elétrico do Circuito de Teste do Sonar (Parte 1)..........................39
FIGURA 4.16 – Diagrama Elétrico do Teste do Sonar (Parte 2).............................................40

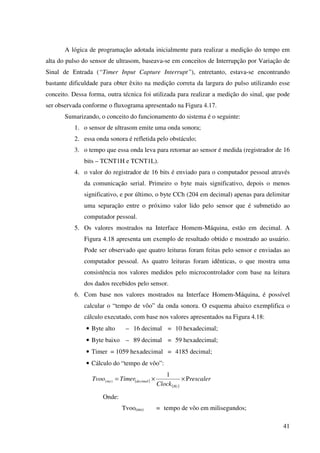

FIGURA 4.17 – Fluxograma da Lógica de Programação Utilizada.........................................40

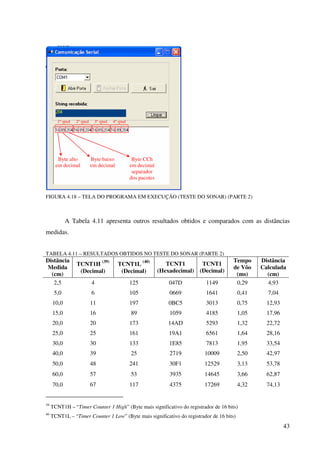

FIGURA 4.18 – Tela do Programa em Execução (Teste do Sonar) (Parte 2)..........................43

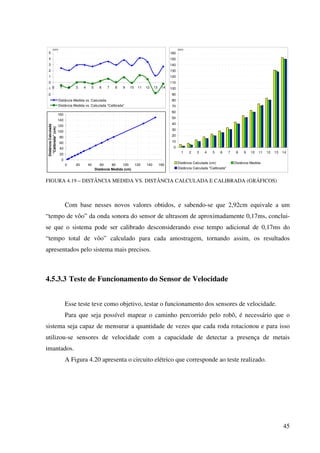

FIGURA 4.19 – Distância Medida vs. Distância Calculada e Calibrada (Gráficos)................45

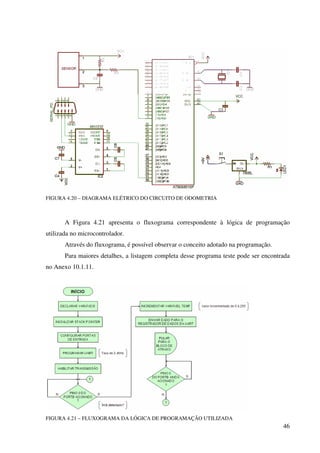

FIGURA 4.20 – Diagrama Elétrico do Circuito de Odometria................................................46
FIGURA 4.21 – Fluxograma da lógica de programação utilizada...........................................46

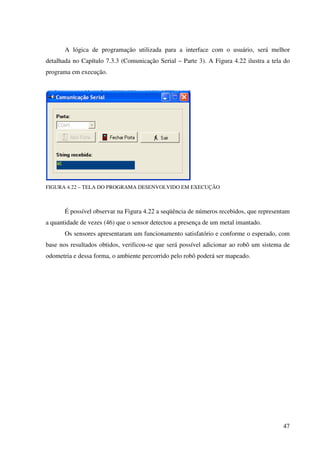

FIGURA 4.22 – Tela do Programa Desenvolvido em Execução.............................................47

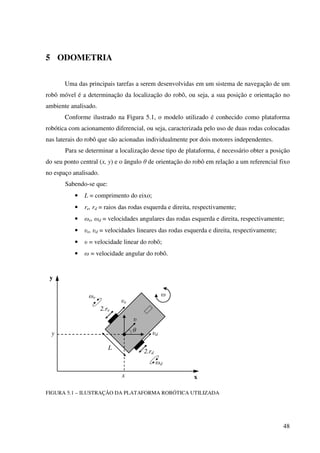

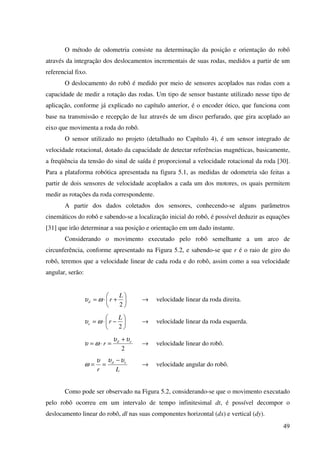

FIGURA 5.1 – Ilustração da plataforma robótica utilizada......................................................48
FIGURA 5.2 – Ilustração do movimento infinitesimal do robô...............................................50

v

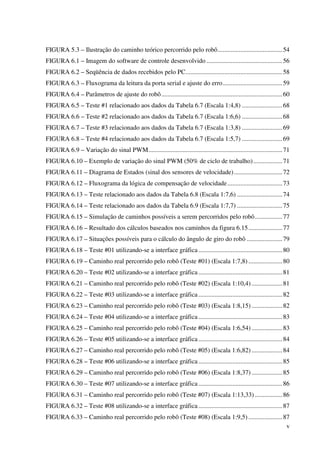

FIGURA 5.3 – Ilustração do caminho teórico percorrido pelo robô........................................54

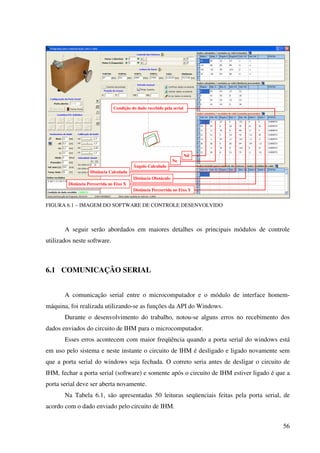

FIGURA 6.1 – Imagem do software de controle desenvolvido ...............................................56

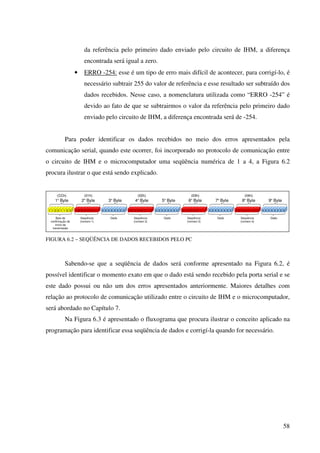

FIGURA 6.2 – Seqüência de dados recebidos pelo PC............................................................58

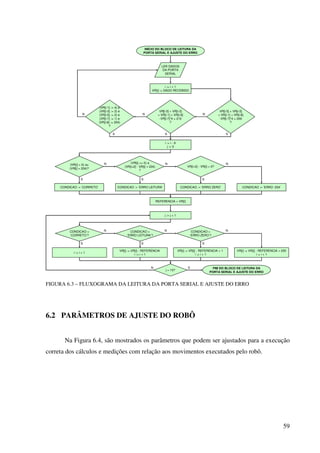

FIGURA 6.3 – Fluxograma da leitura da porta serial e ajuste do erro.....................................59
FIGURA 6.4 – Parâmetros de ajuste do robô...........................................................................60

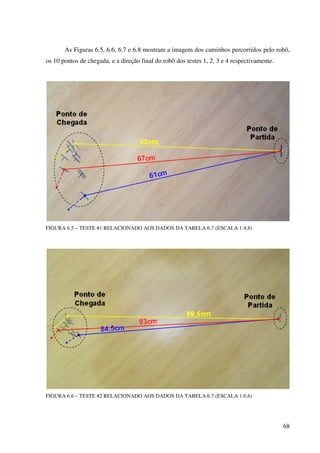

FIGURA 6.5 – Teste #1 relacionado aos dados da Tabela 6.7 (Escala 1:4,8) .........................68

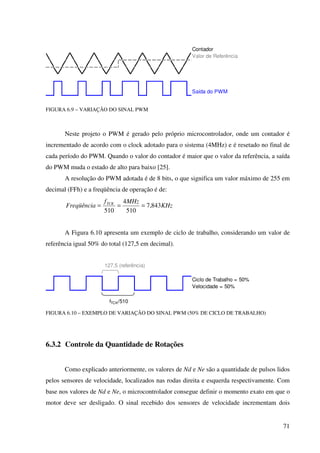

FIGURA 6.9 – Variação do sinal PWM...................................................................................71
FIGURA 6.10 – Exemplo de variação do sinal PWM (50% de ciclo de trabalho)..................71
FIGURA 6.11 – Diagrama de Estados (sinal dos sensores de velocidade)..............................72
FIGURA 6.12 – Fluxograma da lógica de compensação de velocidade..................................73

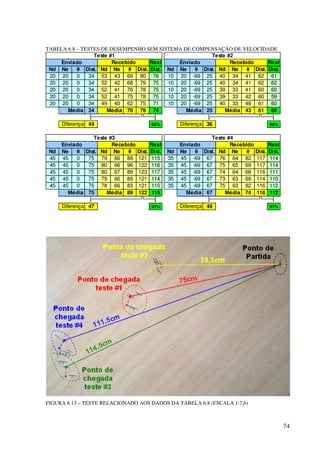

FIGURA 6.13 – Teste relacionado aos dados da Tabela 6.8 (Escala 1:7,6) ............................74

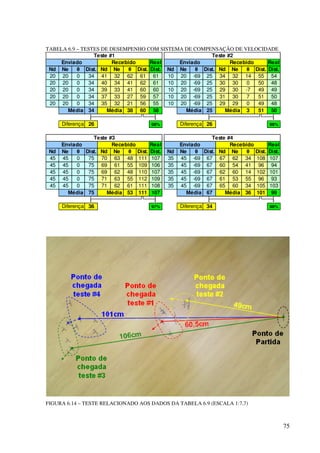

FIGURA 6.14 – Teste relacionado aos dados da Tabela 6.9 (Escala 1:7,7) ............................75

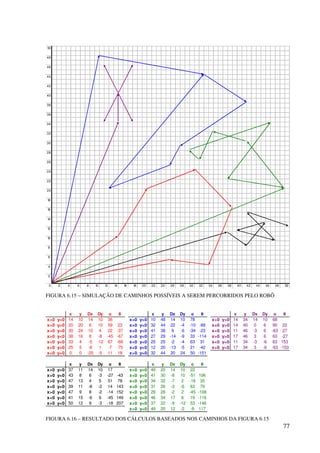

FIGURA 6.15 – Simulação de caminhos possíveis a serem percorridos pelo robô.................77
FIGURA 6.16 – Resultado dos cálculos baseados nos caminhos da figura 6.15.....................77

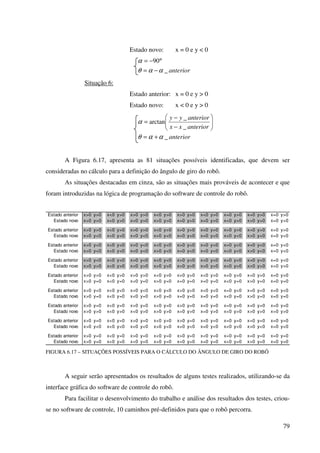

FIGURA 6.17 – Situações possíveis para o cálculo do ângulo de giro do robô ......................79

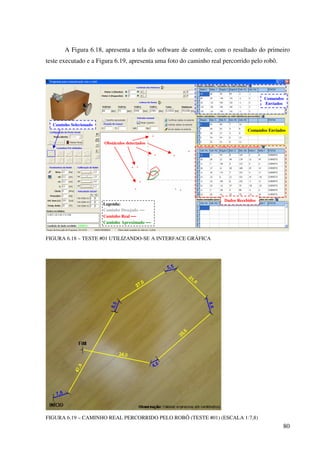

FIGURA 6.18 – Teste #01 utilizando-se a interface gráfica....................................................80
FIGURA 6.19 – Caminho real percorrido pelo robô (Teste #01) (Escala 1:7,8) .....................80
FIGURA 6.21 – Caminho real percorrido pelo robô (Teste #02) (Escala 1:10,4) ...................81

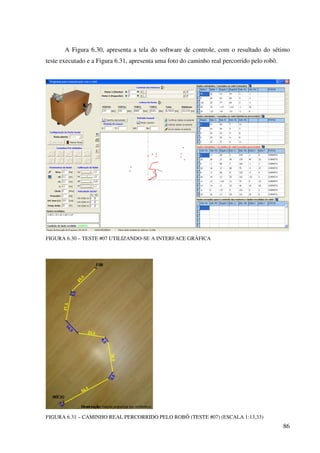

FIGURA 6.31 – Caminho real percorrido pelo robô (Teste #07) (Escala 1:13,33) .................86
FIGURA 6.33 – Caminho real percorrido pelo robô (Teste #08) (Escala 1:9,5) .....................87

vi
FIGURA 6.39 – Caminho real percorrido pelo robô (Teste #11) (Escala 1:12,76) .................90

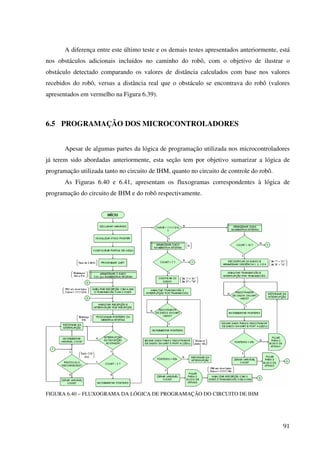

FIGURA 6.40 – Fluxograma da lógica de programação do circuito de IHM..........................91
FIGURA 6.41 – Fluxograma da lógica de programação do circuito do robô ..........................92
FIGURA 7.1 – Ação dos Motores/ Robô de Acordo com o Comando Recebido....................95

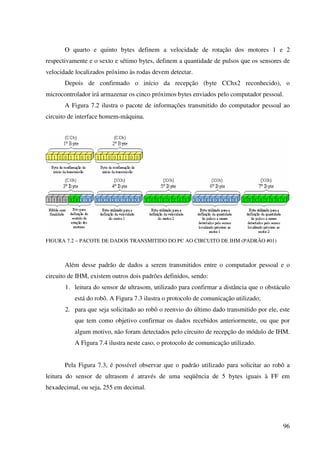

FIGURA 7.2 – Pacote de Dados Transmitido do PC ao Circuito de IHM (padrão #01) .........96

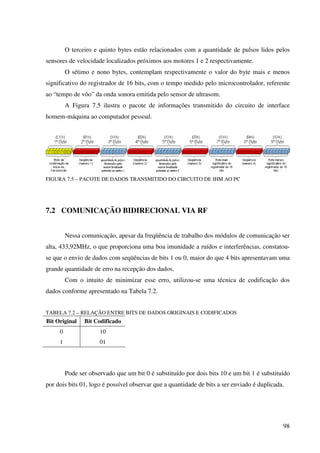

FIGURA 7.5 – Pacote de Dados Transmitido do Circuito de IHM ao PC...............................98

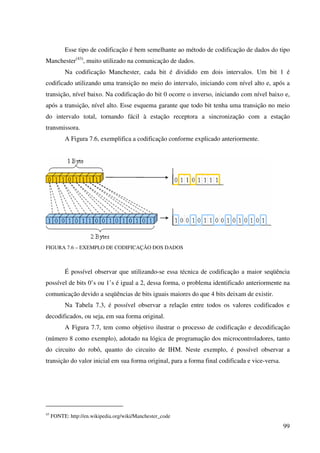

FIGURA 7.6 – Exemplo de Codificação dos Dados................................................................99
FIGURA 7.7 – Processo de Codificação e decodificação dos Dados ....................................100
FIGURA 7.8 – Pacote de Dados Transmitido do Circuito de IHM ao Robô (padrão #01) ...102

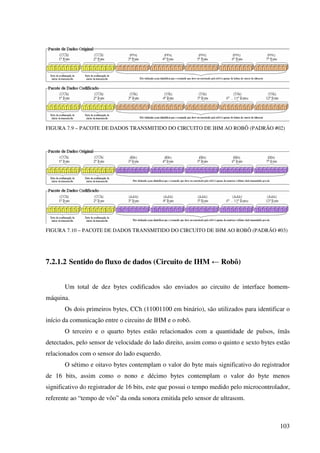

FIGURA 7.9 – Pacote de Dados Transmitido do Circuito de IHM ao Robô (padrão #02) ...103
FIGURA 7.10 – Pacote de Dados Transmitido do Circuito de IHM ao Robô (padrão #03) .103

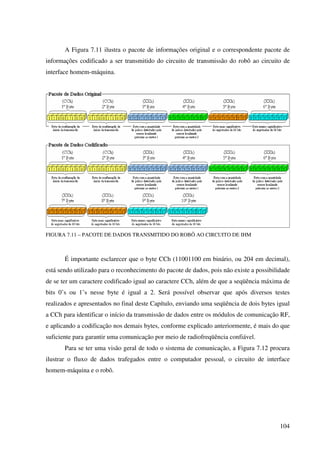

FIGURA 7.11 – Pacote de Dados Transmitido do Robô ao Circuito de IHM.......................104

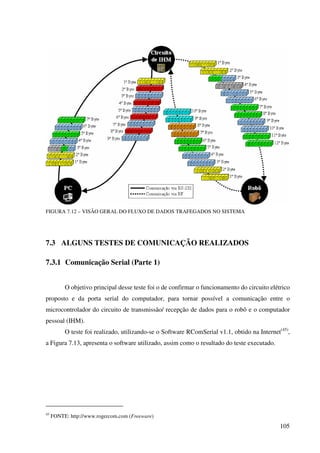

FIGURA 7.12 – Visão Geral do Fluxo de Dados Trafegados no Sistema.............................105

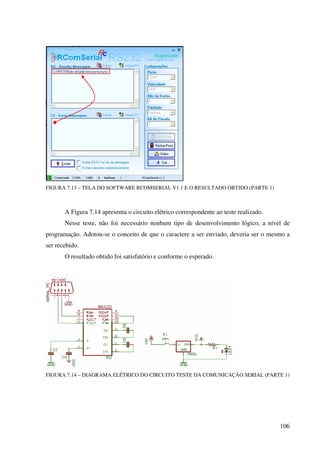

FIGURA 7.13 – Tela do Software RComSerial v1.1 e o Resultado Obtido (Parte 1) ...........106

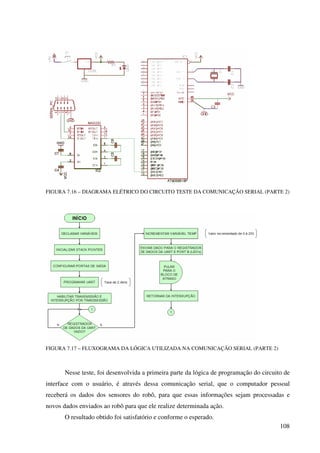

FIGURA 7.14 – Diagrama Elétrico do Circuito Teste da Comunicação Serial (Parte 1) ......106

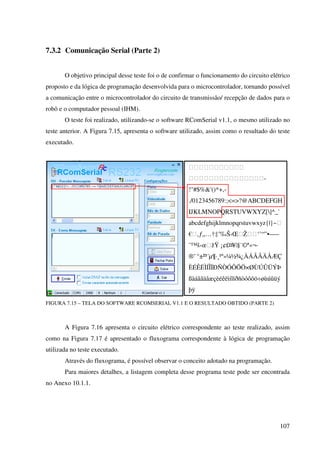

FIGURA 7.15 – Tela do Software RComSerial v1.1 e o Resultado Obtido (Parte 2) ...........107
FIGURA 7.16 – Diagrama Elétrico do Circuito Teste da Comunicação Serial (Parte 2) ......108
FIGURA 7.17 – Fluxograma da Lógica Utilizada na Comunicação Serial (Parte 2) ............108
FIGURA 7.18 – Fluxograma da Lógica Utilizada na Comunicação Serial (Parte 3) ............109

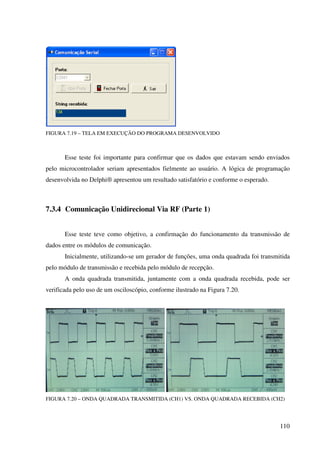

FIGURA 7.19 – Tela em Execução do Programa Desenvolvido...........................................110
FIGURA 7.20 – Onda Quadrada Transmitida (CH1) vs. Onda Quadrada Recebida (CH2)..110
FIGURA 7.21 – Diagrama Elétrico do Circuito Comunicação Unidirecional (Parte 1)........111

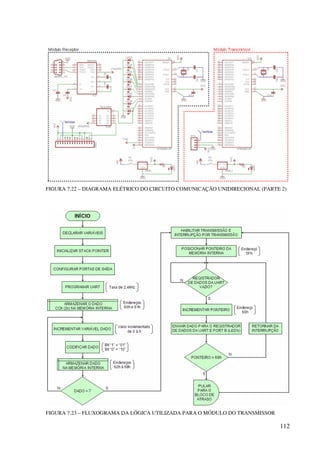

FIGURA 7.22 – Diagrama Elétrico do Circuito Comunicação Unidirecional (Parte 2)........112
FIGURA 7.23 – Fluxograma da Lógica Utilizada para o Módulo do Transmissor...............112

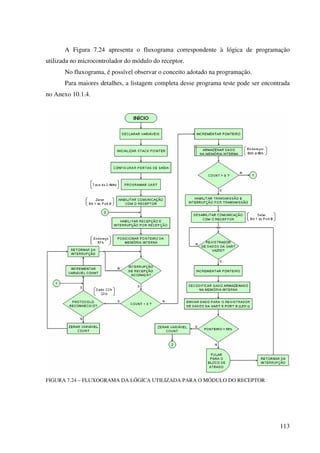

FIGURA 7.24 – Fluxograma da Lógica Utilizada para o Módulo do Receptor ....................113

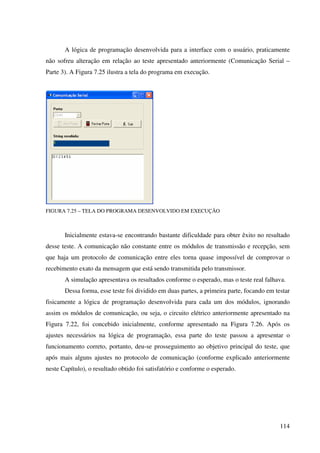

FIGURA 7.25 – Tela do Programa Desenvolvido em Execução...........................................114
FIGURA 7.26 – Diagrama Elétrico do Teste de Comunicação por meio de UART .............115

vii
FIGURA 7.27 – Diagrama Elétrico do Circuito Acionamento dos Motores (Parte 1) ..........115

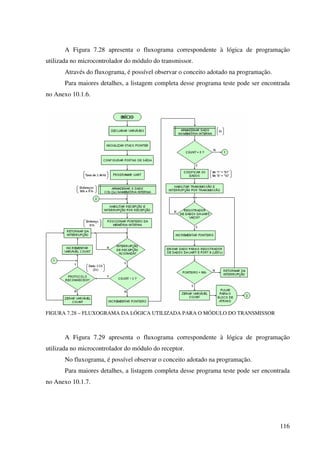

FIGURA 7.28 – Fluxograma da Lógica Utilizada para o Módulo do Transmissor...............116
FIGURA 7.29 – Fluxograma da Lógica Utilizada para o Módulo do Receptor ....................117

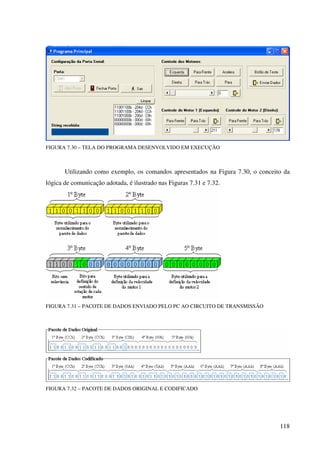

FIGURA 7.31 – Pacote de Dados Enviado pelo PC ao Circuito de Transmissão..................118
FIGURA 7.32 – Pacote de Dados Original e Codificado.......................................................118

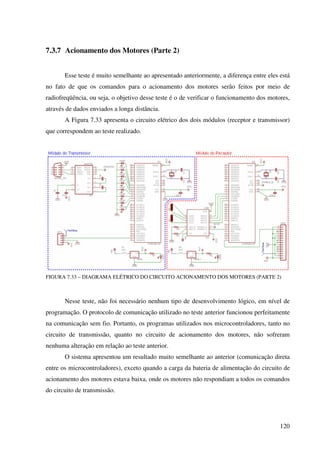

FIGURA 7.33 – Diagrama Elétrico do Circuito Acionamento dos Motores (Parte 2) ..........120

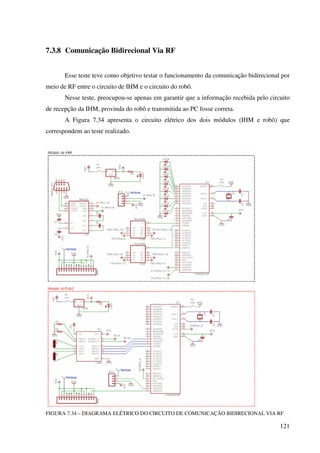

FIGURA 7.34 – Diagrama Elétrico do Circuito de Comunicação Bidirecional via RF ........121

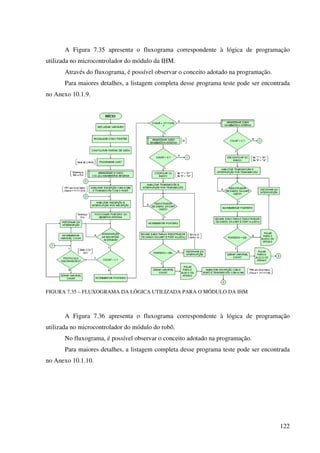

FIGURA 7.35 – Fluxograma da Lógica Utilizada para o Módulo da IHM ...........................122

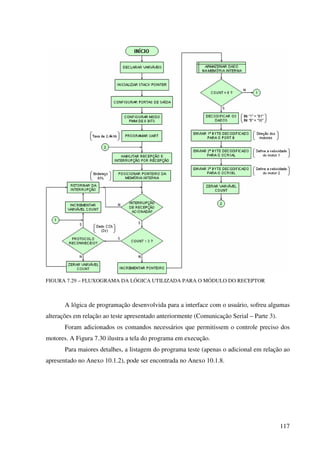

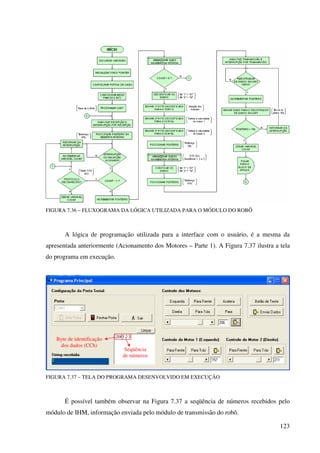

FIGURA 7.36 – Fluxograma da Lógica Utilizada para o Módulo do Robô ..........................123

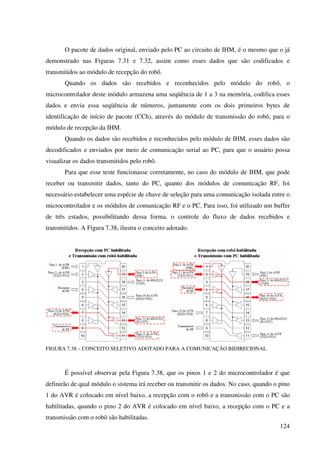

FIGURA 7.38 – Conceito Seletivo Adotado para a Comunicação Bidirecional....................124

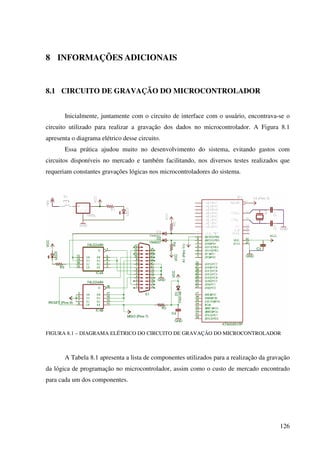

FIGURA 8.1 – Diagrama Elétrico do Circuito de Gravação do Microcontrolador ...............126
FIGURA 8.2 – Estrutura inicial (ciba-tool)............................................................................129

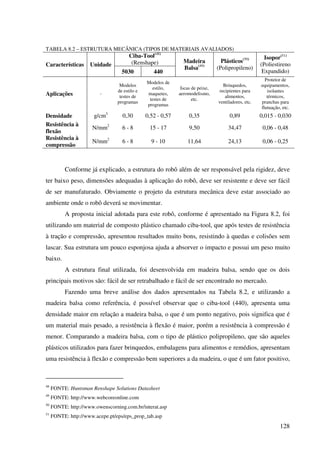

FIGURA 8.3 – Estrutura final (madeira balsa).......................................................................129

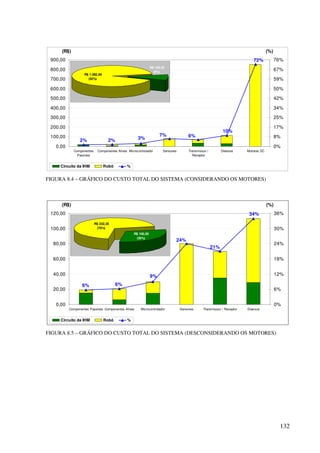

FIGURA 8.4 – Gráfico do custo total do sistema (considerando os motores).......................132
FIGURA 8.5 – Gráfico do custo total do sistema (desconsiderando os motores)..................132

viii

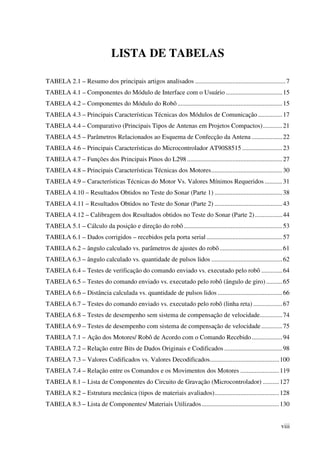

LISTA DE TABELAS

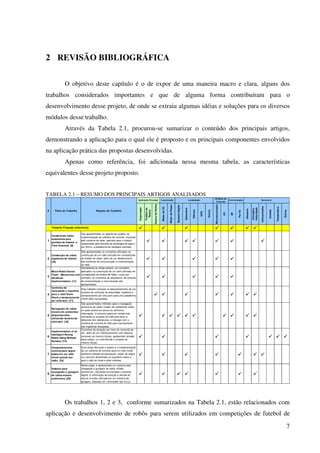

TABELA 2.1 – Resumo dos principais artigos analisados ........................................................7
TABELA 4.1 – Componentes do Módulo de Interface com o Usuário ...................................15
TABELA 4.2 – Componentes do Módulo do Robô.................................................................15

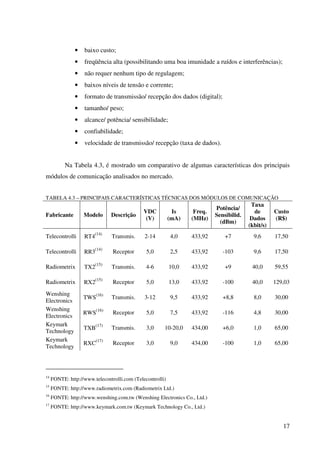

TABELA 4.3 – Principais Características Técnicas dos Módulos de Comunicação ...............17
TABELA 4.4 – Comparativo (Principais Tipos de Antenas em Projetos Compactos)............21
TABELA 4.5 – Parâmetros Relacionados ao Esquema de Confecção da Antena ...................22
TABELA 4.6 – Principais Características do Microcontrolador AT90S8515.........................23

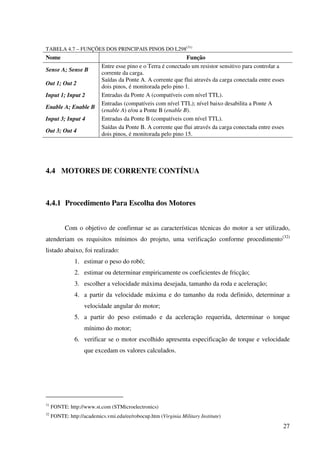

TABELA 4.7 – Funções dos Principais Pinos do L298 ...........................................................27
TABELA 4.8 – Principais Características Técnicas dos Motores............................................30
TABELA 4.9 – Características Técnicas do Motor Vs. Valores Mínimos Requeridos...........31
TABELA 4.10 – Resultados Obtidos no Teste do Sonar (Parte 1) ..........................................38
TABELA 4.11 – Resultados Obtidos no Teste do Sonar (Parte 2) ..........................................43
TABELA 4.12 – Calibragem dos Resultados obtidos no Teste do Sonar (Parte 2).................44

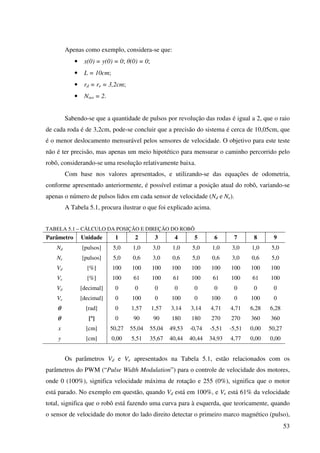

TABELA 5.1 – Cálculo da posição e direção do robô.............................................................53

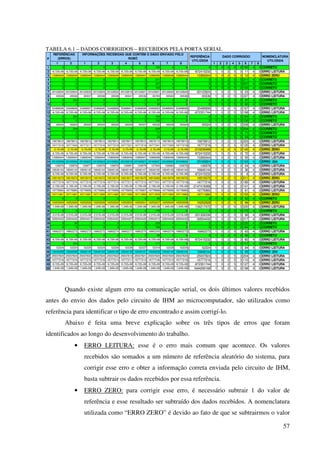

TABELA 6.1 – Dados corrigidos – recebidos pela porta serial ...............................................57
TABELA 6.2 – ângulo calculado vs. parâmetros de ajustes do robô.......................................61

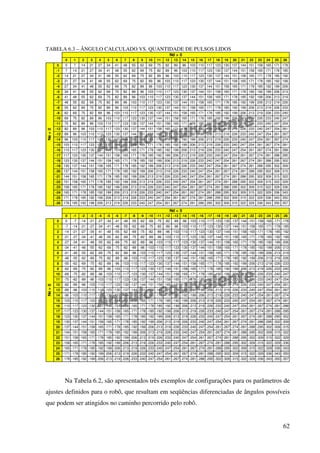

TABELA 6.3 – ângulo calculado vs. quantidade de pulsos lidos ............................................62

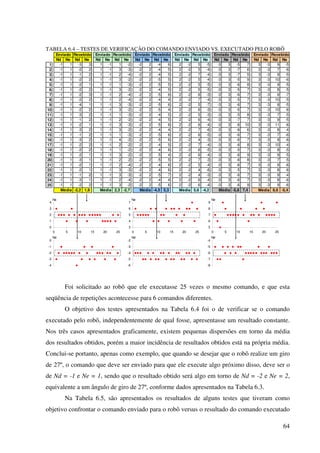

TABELA 6.4 – Testes de verificação do comando enviado vs. executado pelo robô .............64

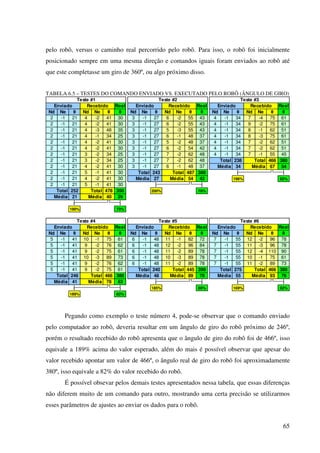

TABELA 6.5 – Testes do comando enviado vs. executado pelo robô (ângulo de giro)..........65
TABELA 6.6 – Distância calculada vs. quantidade de pulsos lidos ........................................66
TABELA 6.7 – Testes do comando enviado vs. executado pelo robô (linha reta) ..................67
TABELA 6.8 – Testes de desempenho sem sistema de compensação de velocidade..............74
TABELA 6.9 – Testes de desempenho com sistema de compensação de velocidade.............75
TABELA 7.1 – Ação dos Motores/ Robô de Acordo com o Comando Recebido...................94
TABELA 7.2 – Relação entre Bits de Dados Originais e Codificados ....................................98
TABELA 7.3 – Valores Codificados vs. Valores Decodificados...........................................100

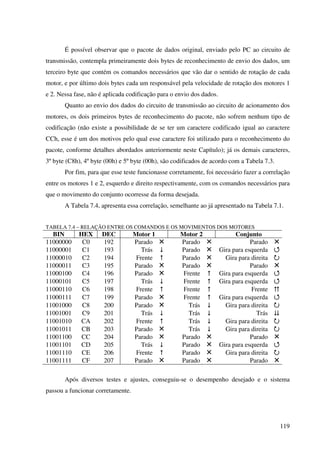

TABELA 7.4 – Relação entre os Comandos e os Movimentos dos Motores ........................119
TABELA 8.1 – Lista de Componentes do Circuito de Gravação (Microcontrolador) ..........127
TABELA 8.2 – Estrutura mecânica (tipos de materiais avaliados)........................................128

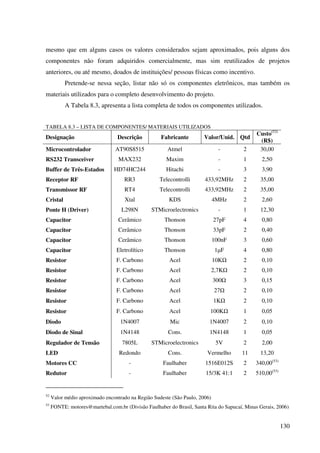

TABELA 8.3 – Lista de Componentes/ Materiais Utilizados................................................130

ix
LISTA DE ABREVIATURAS E SIGLAS
SIGLA SIGNIFICADO ORIGINAL TRADUÇÃO
AF Audio Frequency Freqüência de Áudio
AIBO Artificially Intelligent roBOt Robô com Inteligência Artificial
ALU Arithmetic Logic Unit Unidade Lógica Aritmética
AM Amplitude Modulation Modulação por Amplitude
API Application Program Interface Interface de Programação de
Aplicativos
AWG American Wire Gauge Calibrador de Fio Americano
BIN Binary Binário
BPS Bits Per Second Bits Por Segundo
CC Direct Current (DC) Corrente Contínua
CI Integrated Circuit Circuito Integrado
DEC Decimal Decimal
EEPROM Electrically Erasable Programmable
Read-Only Memory
Memória Somente de Leitura
Programável Apagável Eletricamente
EHF Ultra High Frequency Freqüência Extremamente Alta
ELF Extremely Low Frequency Freqüência Extremamente Baixa
EOD Explosive Ordnance Disposal Arma de Eliminação de Explosivo
E/S Entrada/ Saída ---
GND Ground Terra
HEX Hexa Hexadecimal
HF High Frequency Freqüência Alta
IHM Interface Human-Machine Interface Homem-Máquina
IR Infrared Infravermelho
I/O Input/Output Entrada/Saída

x
LED Light Emitting Diode Diodo Emissor de Luz
LF Low Frequency Freqüência Baixa
MF Medium Frequency Freqüência Média
MIPS Million Instructions Per Second Milhões de Instruções Por
Segundo
MTTF Mean Time to Failure Tempo Médio para Falha
NASA National Aeronautics and Space
Administration
Administração Nacional de
Aeronáutica e Espaço
PC Personal Computer Computador Pessoal
PCI Placa de Circuito Impresso ---
PI Proportional Integral Proporcional Integral
PWM Pulse Width Modulation Modulação por Largura de Pulso
QTD Quantidade ---
RF Radio Frequency Radiofreqüência
RISC Reduced Instruction Set Computer Computador com Conjunto de
Instruções Reduzido
RPM Rotations Per Minute Rotações Por Minuto
SHF Super High Frequency Freqüência Super Alta
SONAR Sound Navigation And Ranging Navegação e Alcance do Som
SPI Serial Peripheral Interface Interface Serial Periférica
SRAM Static Random Access Memory Memoria estática de acesso aleatório
UART Universal Asynchronous Receiver and
Transmitter
Receptor e Transmissor Assíncrono
Universal
UBRR UART Baud Rate Register Registrador de Taxa de Transmissão
da UART
UDR UART I/O Data Register Registrador de E/S de Dados da
UART
USR UART Status Register Registrador de Status da UART
UHF Ultra High Frequency Freqüência Ultra Alta
UV Ultraviolet Ultravioleta

xi

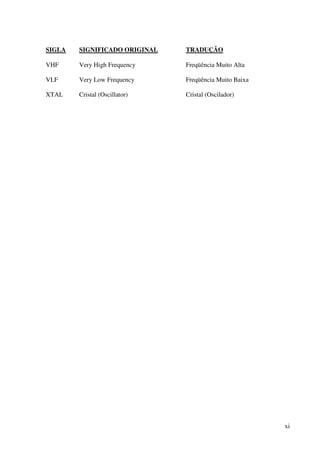

VHF Very High Frequency Freqüência Muito Alta
VLF Very Low Frequency Freqüência Muito Baixa
XTAL Cristal (Oscillator) Cristal (Oscilador)

xii

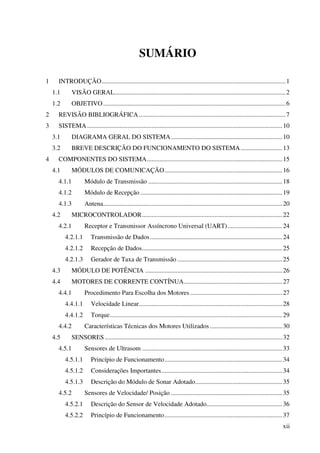

SUMÁRIO
1 INTRODUÇÃO..................................................................................................................1
1.1 VISÃO GERAL..........................................................................................................2
1.2 OBJETIVO.................................................................................................................6
2 REVISÃO BIBLIOGRÁFICA...........................................................................................7
3 SISTEMA.........................................................................................................................10
3.1 DIAGRAMA GERAL DO SISTEMA.....................................................................10
3.2 BREVE DESCRIÇÃO DO FUNCIONAMENTO DO SISTEMA..........................13
4 COMPONENTES DO SISTEMA....................................................................................15
4.1 MÓDULOS DE COMUNICAÇÃO.........................................................................16
4.1.1 Módulo de Transmissão ...................................................................................18
4.1.2 Módulo de Recepção ........................................................................................19
4.1.3 Antena...............................................................................................................20
4.2 MICROCONTROLADOR.......................................................................................22

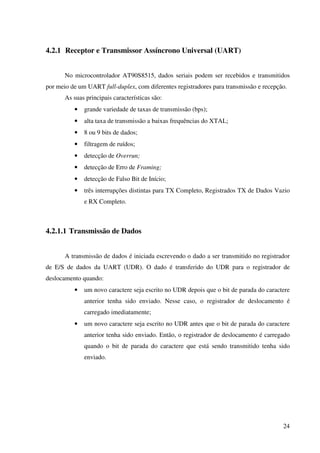

4.2.1 Receptor e Transmissor Assíncrono Universal (UART)..................................24
4.2.1.1 Transmissão de Dados..................................................................................24
4.2.1.2 Recepção de Dados.......................................................................................25
4.2.1.3 Gerador de Taxa de Transmissão .................................................................25
4.3 MÓDULO DE POTÊNCIA .....................................................................................26
4.4 MOTORES DE CORRENTE CONTÍNUA.............................................................27
4.4.1 Procedimento Para Escolha dos Motores .........................................................27
4.4.1.1 Velocidade Linear.........................................................................................28
4.4.1.2 Torque...........................................................................................................29
4.4.2 Características Técnicas dos Motores Utilizados.............................................30
4.5 SENSORES ..............................................................................................................32
4.5.1 Sensores de Ultrasom .......................................................................................33
4.5.1.1 Princípio de Funcionamento.........................................................................34
4.5.1.2 Considerações Importantes...........................................................................34
4.5.1.3 Descrição do Módulo de Sonar Adotado......................................................35
4.5.2 Sensores de Velocidade/ Posição .....................................................................35
4.5.2.1 Descrição do Sensor de Velocidade Adotado...............................................36
4.5.2.2 Princípio de Funcionamento.........................................................................37

xiii

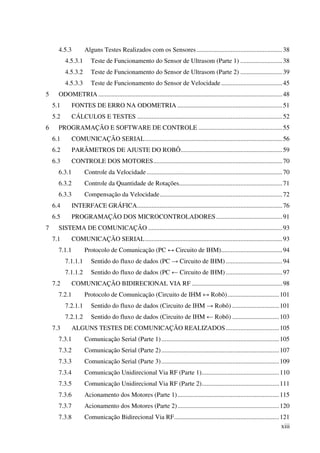

4.5.3 Alguns Testes Realizados com os Sensores .....................................................38
4.5.3.1 Teste de Funcionamento do Sensor de Ultrasom (Parte 1) ..........................38
4.5.3.2 Teste de Funcionamento do Sensor de Ultrasom (Parte 2) ..........................39
4.5.3.3 Teste de Funcionamento do Sensor de Velocidade......................................45
5 ODOMETRIA ..................................................................................................................48

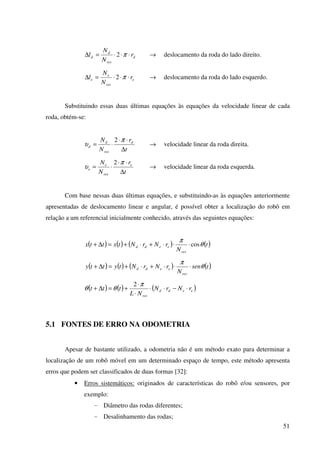

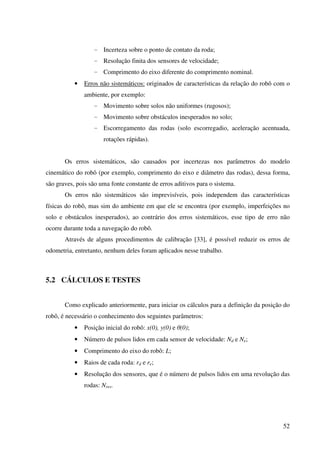

5.1 FONTES DE ERRO NA ODOMETRIA .................................................................51
5.2 CÁLCULOS E TESTES ..........................................................................................52
6 PROGRAMAÇÃO E SOFTWARE DE CONTROLE ....................................................55
6.1 COMUNICAÇÃO SERIAL.....................................................................................56
6.2 PARÂMETROS DE AJUSTE DO ROBÔ...............................................................59
6.3 CONTROLE DOS MOTORES................................................................................70
6.3.1 Controle da Velocidade ....................................................................................70
6.3.2 Controle da Quantidade de Rotações................................................................71
6.3.3 Compensação da Velocidade............................................................................72

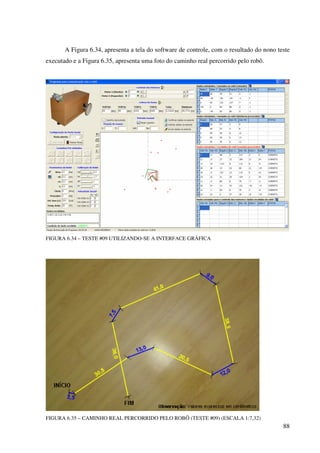

6.4 INTERFACE GRÁFICA..........................................................................................76
6.5 PROGRAMAÇÃO DOS MICROCONTROLADORES.........................................91

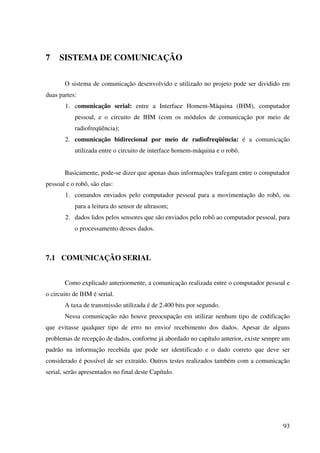

7 SISTEMA DE COMUNICAÇÃO ...................................................................................93
7.1 COMUNICAÇÃO SERIAL.....................................................................................93
7.1.1 Protocolo de Comunicação (PC ↔ Circuito de IHM)......................................94
7.1.1.1 Sentido do fluxo de dados (PC → Circuito de IHM) ...................................94
7.1.1.2 Sentido do fluxo de dados (PC ← Circuito de IHM) ...................................97
7.2 COMUNICAÇÃO BIDIRECIONAL VIA RF ........................................................98

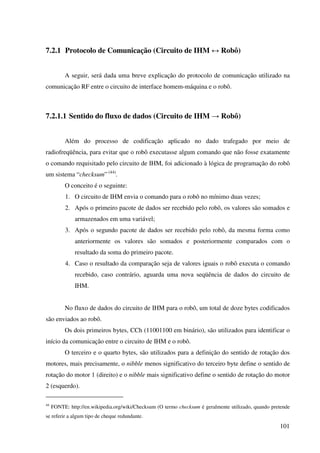

7.2.1 Protocolo de Comunicação (Circuito de IHM ↔ Robô)................................101
7.2.1.1 Sentido do fluxo de dados (Circuito de IHM → Robô) .............................101
7.2.1.2 Sentido do fluxo de dados (Circuito de IHM ← Robô) .............................103
7.3 ALGUNS TESTES DE COMUNICAÇÃO REALIZADOS.................................105
7.3.1 Comunicação Serial (Parte 1).........................................................................105
7.3.4 Comunicação Unidirecional Via RF (Parte 1)................................................110
7.3.5 Comunicação Unidirecional Via RF (Parte 2)................................................111
7.3.6 Acionamento dos Motores (Parte 1)...............................................................115
7.3.7 Acionamento dos Motores (Parte 2)...............................................................120
7.3.8 Comunicação Bidirecional Via RF.................................................................121

xiv

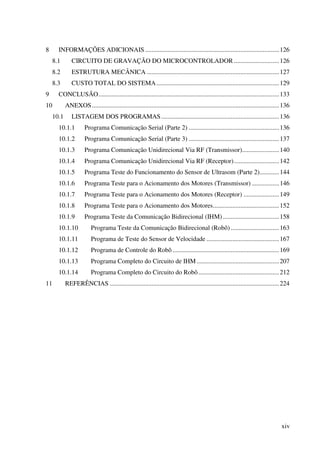

8 INFORMAÇÕES ADICIONAIS ...................................................................................126
8.1 CIRCUITO DE GRAVAÇÃO DO MICROCONTROLADOR ............................126
8.2 ESTRUTURA MECÂNICA ..................................................................................127
8.3 CUSTO TOTAL DO SISTEMA............................................................................129
9 CONCLUSÃO................................................................................................................133
10 ANEXOS....................................................................................................................136
10.1 LISTAGEM DOS PROGRAMAS.........................................................................136
10.1.1 Programa Comunicação Serial (Parte 2) ........................................................136
10.1.2 Programa Comunicação Serial (Parte 3) ........................................................137

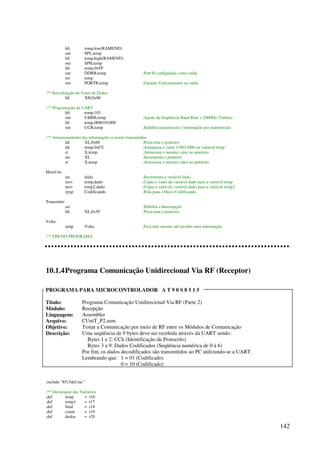

10.1.3 Programa Comunicação Unidirecional Via RF (Transmissor).......................140
10.1.4 Programa Comunicação Unidirecional Via RF (Receptor)............................142

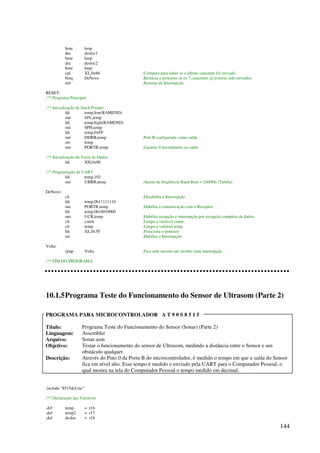

10.1.5 Programa Teste do Funcionamento do Sensor de Ultrasom (Parte 2)............144

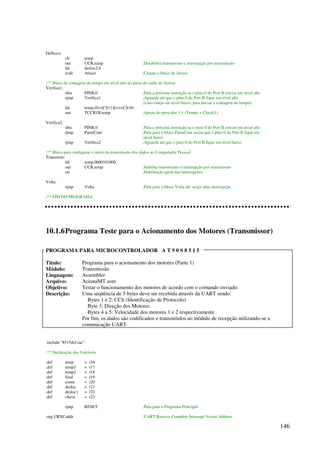

10.1.6 Programa Teste para o Acionamento dos Motores (Transmissor) .................146

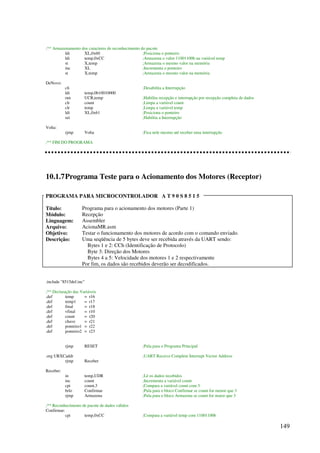

10.1.7 Programa Teste para o Acionamento dos Motores (Receptor) ......................149
10.1.8 Programa Teste para o Acionamento dos Motores.........................................152

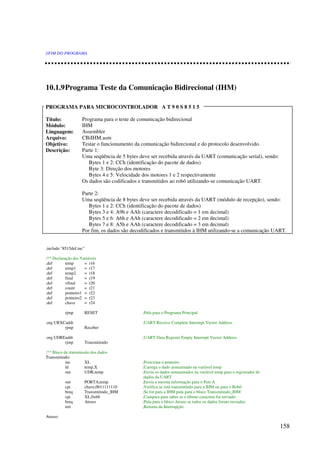

10.1.9 Programa Teste da Comunicação Bidirecional (IHM)...................................158

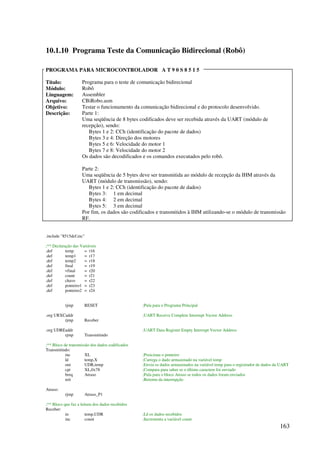

10.1.10 Programa Teste da Comunicação Bidirecional (Robô)..............................163
10.1.11 Programa de Teste do Sensor de Velocidade .............................................167

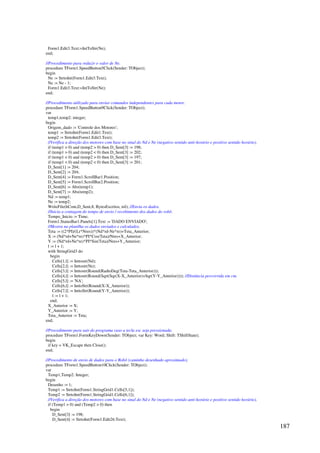

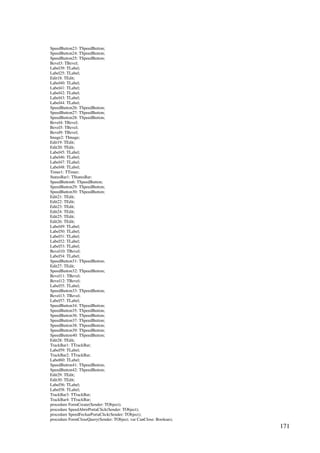

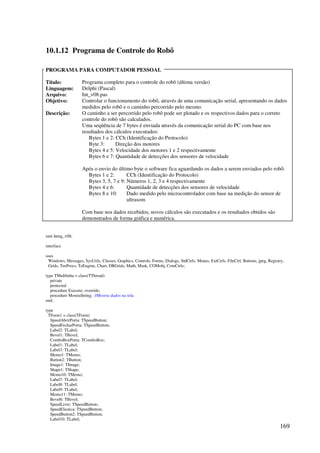

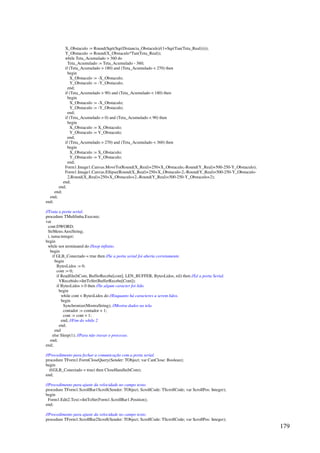

10.1.12 Programa de Controle do Robô ..................................................................169
10.1.13 Programa Completo do Circuito de IHM ...................................................207

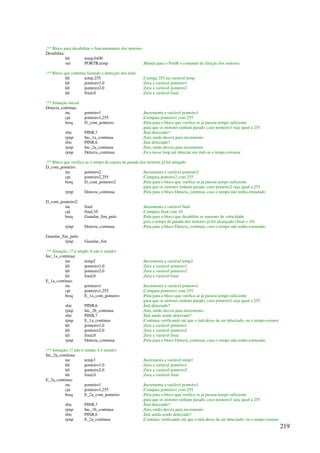

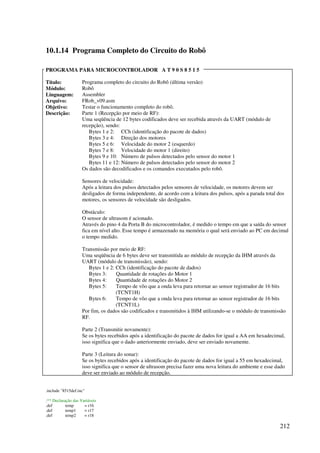

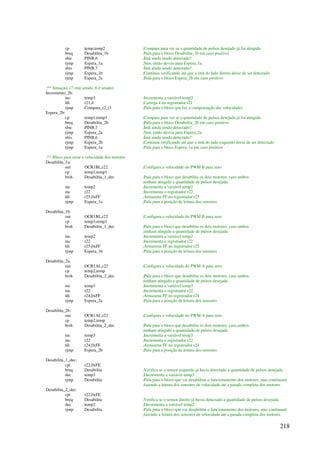

10.1.14 Programa Completo do Circuito do Robô..................................................212
11 REFERÊNCIAS .........................................................................................................224

1
1 INTRODUÇÃO
De uma forma geral, é difícil associar a palavra simplicidade quando as pessoas são
estimuladas a tentar compreender a teoria associada à construção e ao próprio funcionamento
dos robôs. Afinal, a robótica envolve os mais variados conceitos nas áreas de mecânica,
eletrônica e informática. A complexidade do sistema está intrinsecamente ligada ao objetivo
para o qual o robô está sendo projetado.
Hoje em dia, os conceitos de robótica são utilizados em uma série de aplicações na
indústria, educação e também em pesquisas aeroespaciais. São exemplos de aplicações:
1. Situações que possam acarretar algum perigo à saúde humana: exploração de
ambientes hostis onde há presença de gases tóxicos [1], inspeção de tubulações
visando detecção de vazamentos e medições de concentração de gases [2] [3]
[4], temperatura elevada ou exposição à radiação [5] [6], detecção de bombas
em zonas de guerra e limpeza de reatores nucleares [7];
2. Organizações que realizam competições de Futebol de Robôs, com o objetivo
de incentivar o desenvolvimento da robótica, da visão computacional e da
inteligência artificial [8] [9] [10] [11];
3. Processos de manufatura com o objetivo de evitar desperdícios, aumentando a
eficiência do sistema.
Com o intuito de auxiliar de uma forma prática no desenvolvimento e projeto de robôs
móveis, apresentando um sistema flexível, que possibilite a adição de novos componentes ao
sistema, expandindo assim a funcionalidade e aplicabilidade do robô, como por exemplo,
sensores de proximidade (para a detecção de obstáculos), sensores de temperatura, sensores
ultra-sônicos, sensores para a distinção de odores, entre outros [12] [13]. O trabalho foi
organizado da seguinte maneira:
• Capítulo 1: além de um breve resumo do trabalho, é dada uma visão geral
das principais etapas envolvidas no desenvolvimento e projeto de um robô,
assim como alguns exemplos de aplicações bem sucedidas nessa área de
estudo. Os objetivos do sistema projetado, também são apresentados.
• Capítulo 2: é mostrado uma breve revisão bibliográfica, procurando
demonstrar alguns dos trabalhos mais importantes e que de alguma forma
contribuíram para o desenvolvimento desse projeto

2
• Capítulo 3: além de uma breve descrição do funcionamento do sistema, é
mostrado também o diagrama geral do sistema, tanto o diagrama em blocos
como o circuito elétrico completo proposto.
• Capítulo 4: os componentes utilizados na construção do sistema são
descritos e justificados em sua maioria, assim como é dada uma breve
introdução sobre sensores e uma abordagem mais aprofundada nos tipos de
sensores utilizados no projeto.
• Capítulo 5: neste capítulo é abordado o conceito utilizado para realizar o
mapeamento do caminho percorrido pelo robô (odometria).
• Capítulo 6: é explicado o funcionamento do software de controle e os
principais conceitos envolvidos na lógica de programação utilizada, tanto
para o desenvolvimento da interface homem-máquina, quanto para o
controle do robô.
• Capítulo 7: é apresentado todo o sistema de comunicação utilizado, assim
como os conceitos adotados no protocolo de comunicação.
• Capítulo 8: o conceito da estrutura adotada, além dos tipos de materiais
utilizados na construção do robô. O custo total do sistema também é
abordado neste capítulo.
• Capítulo 9: a conclusão geral do projeto proposto é apresentada.
• Capítulo 10: é disponibilizada a listagem completa dos programas
desenvolvidos ao longo do trabalho.
• Capítulo 11: as referências bibliográficas, que muito colaboraram na
conceituação e em todo o desenvolvimento do projeto.
1.1 VISÃO GERAL
A Figura 1.1 tenta exemplificar em etapas e de uma forma bem ampla, o que está
relacionado ao projeto de qualquer robô.

3
FIGURA 1.1 – ETAPAS ENVOLVIDAS NA CONSTRUÇÃO DE UM ROBÔ
A primeira etapa, a definição inicial, é extremamente importante. Antes de qualquer
coisa é preciso ter em mente qual será a aplicação do robô e consequentemente, qual a sua
estrutura. Nesta etapa serão respondidas perguntas como: qual o ambiente de navegação? qual
o tipo do terreno?
A Figura 1.2 apresenta alguns exemplos reais de aplicações na área científica. Nessa
figura, é possível observar como é vasta a aplicação da robótica e em alguns casos
extremamente importante, visto que se torna em algumas aplicações como uma segurança
essencial à saúde humana. Abaixo é apresentada uma breve explicação sobre cada uma das
aplicações demonstradas:
• Desarmamento de Bombas (iRobot PackBot EOD)(1)
: Sua missão é salvar
vidas. É um robô resistente e leve, projetado para ajudar na eliminação de
explosivos, procura de sobreviventes, resgate de reféns, entre outras tarefas.
• Transporte (R-Gator – Autonomous Unmanned Ground Vehicle)(2)
: O R-
Gator é um robô que tem como objetivo servir a diversas atividades militares,
1
FONTE: http://www.irobot.com

4

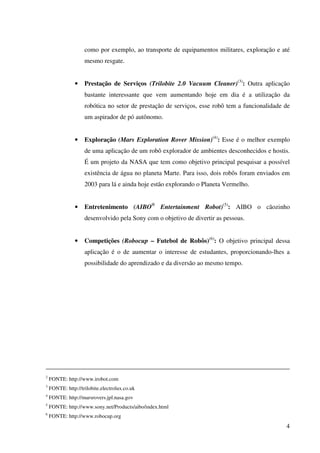

como por exemplo, ao transporte de equipamentos militares, exploração e até
mesmo resgate.
• Prestação de Serviços (Trilobite 2.0 Vacuum Cleaner)(3)
: Outra aplicação
bastante interessante que vem aumentando hoje em dia é a utilização da
robótica no setor de prestação de serviços, esse robô tem a funcionalidade de
um aspirador de pó autônomo.
• Exploração (Mars Exploration Rover Mission)(4)
: Esse é o melhor exemplo
de uma aplicação de um robô explorador de ambientes desconhecidos e hostis.
É um projeto da NASA que tem como objetivo principal pesquisar a possível
existência de água no planeta Marte. Para isso, dois robôs foram enviados em
2003 para lá e ainda hoje estão explorando o Planeta Vermelho.
• Entretenimento (AIBO®
Entertainment Robot)(5)
: AIBO o cãozinho
desenvolvido pela Sony com o objetivo de divertir as pessoas.
• Competições (Robocup – Futebol de Robôs)(6)
: O objetivo principal dessa
aplicação é o de aumentar o interesse de estudantes, proporcionando-lhes a
possibilidade do aprendizado e da diversão ao mesmo tempo.
2
FONTE: http://www.irobot.com
3
FONTE: http://trilobite.electrolux.co.uk
4
FONTE: http://marsrovers.jpl.nasa.gov
5
FONTE: http://www.sony.net/Products/aibo/index.html
6
FONTE: http://www.robocup.org

5
FIGURA 1.2 – EXEMPLOS DE APLICAÇÕES
Definida a aplicação, o passo seguinte é definir o que o robô será capaz de fazer, ou
seja, como será o seu sistema sensorial. Nessa etapa deve-se avaliar, para essa aplicação, se é
essencial que:
• o robô tenha sensores que possibilitem o mapeamento do ambiente;
• que detecte objetos com o objetivo de evitar colisões;
• que tenha um sistema de orientação próprio.
Também nessa etapa é importante definir se o robô deve apresentar sistema de visão
embarcado [14]. Portanto, serão definidas as características básicas do robô.
Outra etapa importante é definir como será o controle e o processamento dos dados do
robô: ele será autônomo, semi-autônomo, ou tele-operado? Basicamente, o nível de
complexidade da lógica de programação do robô será definido nessa etapa. Definido o
controle, a definição do sistema de comunicação é conseqüência.
A próxima etapa é a definição dos atuadores, toda a movimentação do robô vai
depender do tipo de atuador escolhido [15].
Por último, o sistema de alimentação, que precisa ser muito bem dimensionado, para
que dê uma boa autonomia de funcionamento ao robô.

6

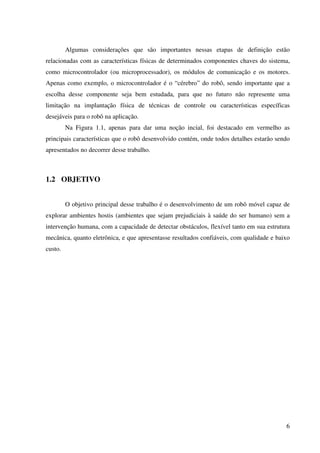

Algumas considerações que são importantes nessas etapas de definição estão
relacionadas com as características físicas de determinados componentes chaves do sistema,
como microcontrolador (ou microprocessador), os módulos de comunicação e os motores.
Apenas como exemplo, o microcontrolador é o “cérebro” do robô, sendo importante que a
escolha desse componente seja bem estudada, para que no futuro não represente uma
limitação na implantação física de técnicas de controle ou características específicas
desejáveis para o robô na aplicação.
Na Figura 1.1, apenas para dar uma noção incial, foi destacado em vermelho as
principais características que o robô desenvolvido contém, onde todos detalhes estarão sendo
apresentados no decorrer desse trabalho.
1.2 OBJETIVO
O objetivo principal desse trabalho é o desenvolvimento de um robô móvel capaz de
explorar ambientes hostis (ambientes que sejam prejudiciais à saúde do ser humano) sem a
intervenção humana, com a capacidade de detectar obstáculos, flexível tanto em sua estrutura
mecânica, quanto eletrônica, e que apresentasse resultados confiáveis, com qualidade e baixo
custo.

7
2 REVISÃO BIBLIOGRÁFICA
O objetivo deste capítulo é o de expor de uma maneira macro e clara, alguns dos
trabalhos considerados importantes e que de alguma forma contribuíram para o
desenvolvimento desse projeto, de onde se extraiu algumas idéias e soluções para os diversos
módulos desse trabalho.
Através da Tabela 2.1, procurou-se sumarizar o conteúdo dos principais artigos,
demonstrando a aplicação para o qual ele é proposto e os principais componentes envolvidos
na aplicação prática das propostas desenvolvidas.
Apenas como referência, foi adicionada nessa mesma tabela, as características
equivalentes desse projeto proposto.
TABELA 2.1 – RESUMO DOS PRINCIPAIS ARTIGOS ANALISADOS
Aplicação Principal Locomoção Localização
Unidade de
Controle
Comunicação Sensores
Exploração
Futebolde
Robôs
GuerradeRobôs
MotordeCC
MotordePasso
BússolaDigital
Odometria
Câmera
GPS
Outros
Microtontrolador
PC
RF
Porfio
Ultrasom
Encoders/
Velocidade
Infravermelho
Contato
Temperatura
Outros
1
Construindo robôs
autônomos para
partidas de futebol: o
Time Guaraná. [8]
São apresentados os algorítmos usados na
implementação do software de controle, iniciando
pelo sistema de visão, partindo para o módulo
responsável pela decisão da estratégia de jogo e
por último, a plataforma de hardware utilizado.
2
Construção de robôs
jogadores de futebol.
[16]
São apresentados os conceitos utilizados na
construção de um robô utilizado em competições
de futebol de robôs, além de um detalhamento
dos sistemas de comunicação e movimentação
do robô.
3
Micro-Robot Soccer
Team - Mechanical and
Hardware
Implementation. [11]
Semelhante ao artigo anterior, os conceitos
aplicados na construção de um robô utilizado em
competições de futebol de robôs, como por
exemplo, os conceitos da arquitetura, do sistema
de movimentação e comunicação são
apresentados.
4
Controles de
velocidade e trajetória
para o robô Sonic
Shark e sensoriamento
por ultra-som. [17]
Este trabalho consiste no desenvolvimento de um
sistema de controles de velocidade, trajetória e
sensoriamento por ultra-som para uma plataforma
móvel rádio comandada.
5
Navegação de robôs
móveis em ambientes
desconhecidos
utilizando sonares de
ultra-som. [18]
São apresentados métodos para a navegação
autônoma de robôs móveis em ambientes sobre
os quais possui-se pouca ou nenhuma
informação. O sistema opera em tempo real,
utilizando os sonares do robô para fazer a
detecção dos obstáculos, e interage com o
sistema de controle do robô para rastreamento
das trajetórias desejadas.
6
Implementation of an
Intelligent Roving
Robot Using Multiple
Sensors. [12]
Conceitos de ativação por meio de comando de
voz, além de um interfaceamento com diversos
sensores ao mesmo tempo, apresentam através
deste artigo, um robô flexível e simples ao
mesmo tempo.
7
Comportamentos
reativos para seguir
pistas em um robô
móvel guiado por
visão. [19]
Este artigo descreve o projeto e a implementação
de um sistema de controle para um robô móvel
autônomo dotado de percepção, capaz de seguir
um caminho desenhado na superfície sobre a
qual o robô se move e evita colisões.
8
Sistema para
navegação e guiagem
de robôs móveis
autônomos. [20]
Neste artigo, é apresentado um sistema para
navegação e guiagem de robôs móveis
autônomos, utilizando-se encoders e bússola
digital. A informação de posição e atitude do
veículo é então utilizada por um sistema de
guiagem, baseado em controlador tipo fuzzy.
# Título do Trabalho Resumo do Trabalho
Trabalho Proposto (referência)

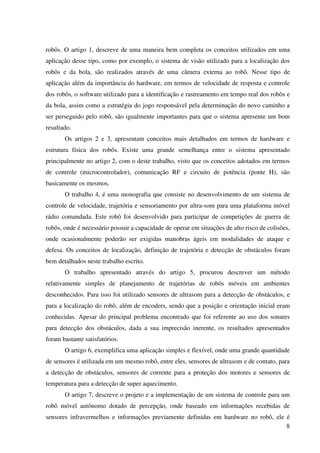

Os trabalhos 1, 2 e 3, conforme sumarizados na Tabela 2.1, estão relacionados com
aplicação e desenvolvimento de robôs para serem utilizados em competições de futebol de

8
robôs. O artigo 1, descreve de uma maneira bem completa os conceitos utilizados em uma
aplicação desse tipo, como por exemplo, o sistema de visão utilizado para a localização dos
robôs e da bola, são realizados através de uma câmera externa ao robô. Nesse tipo de
aplicação além da importância do hardware, em termos de velocidade de resposta e controle
dos robôs, o software utilizado para a identificação e rastreamento em tempo real dos robôs e
da bola, assim como a estratégia do jogo responsável pela determinação do novo caminho a
ser perseguido pelo robô, são igualmente importantes para que o sistema apresente um bom
resultado.
Os artigos 2 e 3, apresentam conceitos mais detalhados em termos de hardware e
estrutura física dos robôs. Existe uma grande semelhança entre o sistema apresentado
principalmente no artigo 2, com o deste trabalho, visto que os conceitos adotados em termos
de controle (microcontrolador), comunicação RF e circuito de potência (ponte H), são
basicamente os mesmos.
O trabalho 4, é uma monografia que consiste no desenvolvimento de um sistema de
controle de velocidade, trajetória e sensoriamento por ultra-som para uma plataforma móvel
rádio comandada. Este robô foi desenvolvido para participar de competições de guerra de
robôs, onde é necessário possuir a capacidade de operar em situações de alto risco de colisões,
onde ocasionalmente poderão ser exigidas manobras ágeis em modalidades de ataque e
defesa. Os conceitos de localização, definição de trajetória e detecção de obstáculos foram
bem detalhados neste trabalho escrito.
O trabalho apresentado através do artigo 5, procurou descrever um método
relativamente simples de planejamento de trajetórias de robôs móveis em ambientes
desconhecidos. Para isso foi utilizado sensores de ultrasom para a detecção de obstáculos, e
para a localização do robô, além de encoders, sendo que a posição e orientação inicial eram
conhecidas. Apesar do principal problema encontrado que foi referente ao uso dos sonares
para detecção dos obstáculos, dada a sua imprecisão inerente, os resultados apresentados
foram bastante satisfatórios.
O artigo 6, exemplifica uma aplicação simples e flexível, onde uma grande quantidade
de sensores é utilizada em um mesmo robô, entre eles, sensores de ultrasom e de contato, para
a detecção de obstáculos, sensores de corrente para a proteção dos motores e sensores de
temperatura para a detecção de super aquecimento.
O artigo 7, descreve o projeto e a implementação de um sistema de controle para um
robô móvel autônomo dotado de percepção, onde baseado em informações recebidas de
sensores infravermelhos e informações previamente definidas em hardware no robô, ele é

9
capaz de seguir um caminho desenhado na superfície e evitar colisões. A arquitetura usada é
composta por quatro módulos, sendo: módulo de aquisição de imagens, módulo de detecção
de cores, módulo de identificação da posição, direção e trajetória do robô, e por último o
módulo de controle do robô.
O artigo 8, apresenta um sistema para navegação e guiagem de robôs móveis
autônomos. Para a navegação, utilizou-se integração via filtro de Kalman, conceitos de
odometria, pelo uso de encoders e bússola digital.

10
3 SISTEMA
3.1 DIAGRAMA GERAL DO SISTEMA
O sistema projetado pode ser dividido em duas partes. A Figura 3.1 ilustra o diagrama
em blocos da primeira parte.
FIGURA 3.1 – DIAGRAMA EM BLOCOS DO SISTEMA DE INTERFACE COM O USUÁRIO
Essa primeira parte do sistema está relacionada com o módulo de interface com o
usuário. Contempla uma Interface Homem-Máquina (IHM), ou seja, um computador pessoal,
microcontrolador e os circuitos de transmissão e recepção.
O diagrama elétrico da primeira parte do sistema é apresentado na Figura 3.2. Como
pode ser observado, existe uma separação em seis blocos.
No primeiro bloco temos o circuito de alimentação constituído de regulador de tensão
que converte a tensão de entrada de 9V em nível TTL, ou seja, 5V.
O segundo bloco, o microcontrolador, tem apenas a utilização de alguns componentes
passivos, necessários para o funcionamento do microcontrolador, que são utilizados para a
alimentação e geração de clock.

11
FIGURA 3.2 – DIAGRAMA ELÉTRICO DO SISTEMA DE INTERFACE COM O USUÁRIO
O terceiro bloco, circuito de comunicação padrão RS-232, é responsável pelo
interfaceamento entre o computador pessoal (PC) e o microcontrolador, o qual utiliza um
circuito integrado (CI) MAX232, que estabelece a conversão dos níveis de tensão do
microcontrolador (0V/+5V) para os níveis de tensão da porta serial do computador, padrão
RS232 (-12V/+12V) e vice-versa [21].
O quarto bloco, receptor de radiofreqüência (RF), contempla o módulo de recepção de
dados por meio de radiofreqüência, que como pode ser observado, possui apenas as ligações
para a alimentação, terra, antena externa e dados.
O quinto bloco, chamado de buffer, possui um circuito integrado 74244, que nada
mais é do que um buffer de três-estados, utilizado para controlar o fluxo de dados entre o
receptor RF e o PC, e entre o PC e o microcontrolador [22].
E por último o sexto bloco, transmissor RF, contempla o módulo de transmissão de
dados por meio de radiofreqüência, que assim como o receptor RF é extremamente simples,
possuindo apenas as ligações para a alimentação, terra, antena externa e dados, sendo que esta
última é ligada diretamente ao microcontrolador.
Como explicado anteriormente, o sistema projetado pode ser dividido em duas partes,
a Figura 3.3 ilustra o diagrama em blocos da segunda parte.

12
FIGURA 3.3 – DIAGRAMA EM BLOCOS DO ROBÔ
Essa segunda parte do sistema está relacionada com o circuito do robô, que contempla
um microcontrolador, os módulos de transmissão e recepção, circuito de potência, os
atuadores e os sensores.
O diagrama elétrico da segunda parte do sistema é apresentado na Figura 3.4. Nessa
figura, da mesma forma como explicado anteriormente, pode ser observado que existe uma
separação em seis blocos. Os blocos de: alimentação, microcontrolador, receptor e
transmissor RF, possuem a mesma função que a apresentada no sistema de interface com o
usuário.
As exceções nessa parte do sistema, estão no circuito de potência e módulo dos
sensores.
O circuito de potência, apresenta basicamente uma ponte H em circuito integrado com
o objetivo de fornecer corrente suficiente para acionar os atuadores.
O módulo dos sensores apresenta o circuito de interface para o sensor de ultra-som
adicionado ao sistema e os sensores de velocidade, utilizados para o mapeamento do caminho
percorrido pelo robô. Juntamente com os sensores de velocidade, é utilizado um buffer (CI
74244), utilizado para o controle liga/ desliga dos sensores, este que é comandado pelo
microcontrolador.

13
FIGURA 3.4 – DIAGRAMA ELÉTRICO DO ROBÔ
3.2 BREVE DESCRIÇÃO DO FUNCIONAMENTO DO SISTEMA
Para dar uma visão geral do funcionamento do sistema, a Figura 3.5 tenta ilustrar o
conceito adotado.
Após iniciado o funcionamento do sistema, com base nas informações obtidas pelos
sensores e transmitidas ao microcontrolador do robô, essas informações são processadas,
codificadas e enviadas para o circuito de interface do usuário com o PC, através de uma
comunicação por meio de radiofreqüência. Para isso, os dados enviados pelo
microcontrolador são decodificados e posteriormente enviados ao PC através de um circuito
integrado que faz a conversão dos níveis de tensão do microcontrolador para os níveis de
tensão da porta serial do PC. As informações recebidas são apresentadas ao usuário, neste
instante o sistema fica aguardando uma nova tomada de decisão do usuário, e assim que um

14
novo comando é selecionado e transmitido pela porta serial ao circuito de IHM, o
microcontrolador codifica os dados recebidos e envia ao robô através de uma comunicação
por meio de radiofreqüência. Por último, da mesma forma como no caso anterior, o
microcontrolador processa e decodifica as informações recebidas, acionando os sensores de
velocidade e de obstáculo, assim como o circuito de potência, para que esse possa fornecer
energia suficiente para o acionamento dos atuadores. E assim, esse ciclo se repete
continuamente.
FIGURA 3.5 – CICLO DE FUNCIONAMENTO

15
4 COMPONENTES DO SISTEMA
A seguir é dada uma breve descrição dos componentes utilizados no projeto, assim
como uma breve explicação a respeito da escolha dos principais componentes.
A Tabela 4.1 lista os componentes utilizados no circuito de interface com o usuário,
conforme já ilustrados no circuito elétrico apresentado na Figura 3.2.
TABELA 4.1 – COMPONENTES DO MÓDULO DE INTERFACE COM O USUÁRIO
Designação Nomenclatura(7)
Fabricante Valor/Unid. Qtd
Custo(8)
(R$)
Microcontrolador AT90S8515 Atmel - 1 15,00
RS232 Transceiver MAX232 Maxim - 1 2,50
Buffer de Três-Estados HD74HC244 Hitachi - 1 1,30
Receptor RF RR3 Telecontrolli 433,92MHz 1 17,50
Transmissor RF RT4 Telecontrolli 433,92MHz 1 17,50
Cristal (Xtal) Q1 KDS 4MHz 1 1,30
Capacitor (Cerâmico) C1 e C2 Thonson 27pF 2 0,40
Capacitor (Cerâmico) C3 Thonson 100nF 1 0,20
Capacitor (Eletrolítico) C4, C5, C6 e C7 Thonson 1µF 4 0,80
Resistor R1 Acel 300 1 0,05
Regulador de Tensão 7805L STMicroelectronics 5V 1 1,00
LED LED1 Cons. Vermelho 9 10,80
A Tabela 4.2 lista os componentes utilizados no circuito do robô, conforme já
ilustrados no circuito elétrico apresentado na Figura 3.4.
TABELA 4.2 – COMPONENTES DO MÓDULO DO ROBÔ
Custo(10)
(R$)
Ponte H (Driver) L298N STMicroelectronics - 1 12,30
7
Nomenclatura baseada no circuito elétrico apresentado na Figura 3.2
8
Valor médio aproximado encontrado na Região Sudeste (São Paulo, 2006)
9
10

16
Custo(10)
(R$)
Cristal (Xtal) Q1 KDS 4MHz 1 1,30
Capacitor (Cerâmico) C3 Thonson 100nF 1 0,20
Resistor R1 e R2 Acel 27 2 0,10
Resistor R3 Acel 300 1 0,05
Resistor R4 e R6 Acel 2,7k 2 0,10
Resistor R5 e R7 Acel 10k 2 0,10
Motores CC Faulhaber 1516E012S 2 340,00(11)
Redutor
M1 e M2
Faulhaber 15/3K 41:1 2 510,00(11)
Buffer Três-Estados HD74HC244 Hitachi - 1 1,30
Sensor de Velocidade KMI18/2 NXP - 2 30,00(12)
Sensor de Ultrasom SONAR Tato Eletrônicos - 1 50,00(13)
A seguir são apresentados maiores detalhes dos principais componentes e as principais
razões que levaram à escolha desses componentes.
4.1 MÓDULOS DE COMUNICAÇÃO
Em momento algum do projeto foi considerada a possibilidade de se desenvolver os
módulos de comunicação, mesmo no início do desenvolvimento do projeto, onde se enfrentou
muita dificuldade para encontrar no mercado doméstico os módulos que seriam viáveis para a
execução do projeto a um custo acessível. A necessidade de operar em freqüências altas torna
o circuito muito crítico e de difícil manuseio sem o equipamento necessário [23].
Abaixo, são listados alguns dos fatores que foram considerados importantes durante a
escolha dos módulos de comunicação:
11
FONTE: motores@martebal.com.br (Divisão Faulhaber do Brasil, Santa Rita do Sapucaí, Minas Gerais, 2006)
12
FONTE: http://www.nxp.com/ (NXP Semiconducters, 2007)
13
FONTE: http://www.tato.ind.br/ (Tato Eletrônicos, São Paulo, 2006)

17
• baixo custo;
• freqüência alta (possibilitando uma boa imunidade a ruídos e interferências);
• não requer nenhum tipo de regulagem;
• baixos níveis de tensão e corrente;
• formato de transmissão/ recepção dos dados (digital);
• tamanho/ peso;
• alcance/ potência/ sensibilidade;
• confiabilidade;
• velocidade de transmissão/ recepção (taxa de dados).
Na Tabela 4.3, é mostrado um comparativo de algumas características dos principais
módulos de comunicação analisados no mercado.
TABELA 4.3 – PRINCIPAIS CARACTERÍSTICAS TÉCNICAS DOS MÓDULOS DE COMUNICAÇÃO
Fabricante Modelo Descrição
VDC
(V)
Is
(mA)
Freq.
(MHz)
Potência/
Sensibilid.
(dBm)
Taxa
de
Dados
(kbit/s)
Custo
(R$)
Telecontrolli RT4
(14)
Transmis. 2-14 4,0 433,92 +7 9,6 17,50
Telecontrolli RR3
(14)
Receptor 5,0 2,5 433,92 -103 9,6 17,50
Radiometrix TX2
(15)
Transmis. 4-6 10,0 433,92 +9 40,0 59,55
Radiometrix RX2
(15)
Receptor 5,0 13,0 433,92 -100 40,0 129,03
Wenshing
Electronics
TWS(16)
Transmis. 3-12 9,5 433,92 +8,8 8,0 30,00
Wenshing
Electronics
RWS
(16)
Receptor 5,0 7,5 433,92 -116 4,8 30,00
Keymark
Technology
TXB(17)
Transmis. 3,0 10-20,0 434,00 +6,0 1,0 65,00
Keymark
Technology
RXC
(17)
Receptor 3,0 9,0 434,00 -100 1,0 65,00
14
FONTE: http://www.telecontrolli.com (Telecontrolli)
15
FONTE: http://www.radiometrix.com (Radiometrix Ltd.)
16
FONTE: http://www.wenshing.com.tw (Wenshing Electronics Co., Ltd.)
17
FONTE: http://www.keymark.com.tw (Keymark Technology Co., Ltd.)

18
Fabricante Modelo Descrição
VDC
(V)
Is
(mA)
Freq.
(MHz)
Potência/
Sensibilid.
(dBm)
Taxa
de
Dados
(kbit/s)
Custo
(R$)
Linx
Technology
TXM
(18)
Transmis. 6-9,0 3-17,0 433,92 +4,0 10,0 250,00
Linx
Technology
RXM
(18)
Receptor 5,0 14,0 433,92 -100 10,0 330,00
Radiometrix BIM
(19)
Transceptor 4-5,5
14,0 (Tx)
18,0 (Rx)
433,92
+10 (Pot.)
-101 (Sen.)
64,0 156,17
Laipac Tech.
Inc.
TRF
(20)
Transceptor 2-3,6
13,0 (Tx)
19,0 (Rx)
2.400
+4 (Pot.)
-80 (Sen.)
1.000 70,00
Desde o início do projeto, tinha-se como objetivo, buscar um módulo de comunicação
que fosse full-duplex (Transceptor, “Transceiver”), entretanto, os módulos disponíveis no
mercado doméstico são muito caros. Dessa forma, optou-se em obter os pares de módulos de
transmissão/ recepção independentes e assim desenvolver um sistema half-duplex.
Com base nos dados informados anteriormente, os módulos de comunicação adotados
para o projeto, foram os módulos da Telecontrolli de 433,92MHz, apesar das características
técnicas serem claramente inferiores ao da Radiometrix, o custo também é, e a princípio as
características técnicas atendem ao objetivo para o qual o projeto está sendo desenvolvido.
4.1.1 Módulo de Transmissão
FIGURA 4.1 – MÓDULO DE TRANSMISSÃO(21)
A Figura 4.1 apresenta uma imagem do módulo de transmissão adotado e a Figura 4.2,
apresenta o equivalente circuito esquemático.
O modelo utilizado é o RT4-433 da Telecontrolli, circuito híbrido que permite realizar
uma transmissão por meio de radiofreqüência completa. Apresenta características elétricas
18
FONTE: http://www.linxtechnologies.com (Linx Technologies, Inc.)
19
FONTE: http://www.radiometrix.com (Radiometrix Ltd.)
20
FONTE: http://www.laipac.com (Laipac Technology Inc.)
21
FONTE: http://www.telecontrolli.com

19
estáveis, graças à utilização da tecnologia de circuito híbrido a filme espesso “Thick film
Hybrid”.
FIGURA 4.2 – CIRCUITO ESQUEMÁTICO DO MÓDULO DE TRANSMISSÃO(22)
4.1.2 Módulo de Recepção
FIGURA 4.3 – MÓDULO DE RECEPÇÃO(22)
A Figura 4.3 apresenta uma imagem do módulo de Recepção adotado e a Figura 4.4,
apresenta o equivalente diagrama em blocos.
O modelo utilizado é o RR3-433 da Telecontrolli, receptor de dados de
radiofreqüência super regenerativo. Apresenta alta estabilidade da freqüência, mesmo na
presença de vibrações mecânicas, no manuseamento e em ambientes com grandes variações
de temperatura. A exatidão da freqüência é muita alta, graças ao processo de ajuste a laser
“laser trimming process”.
22

20
FIGURA 4.4 – DIAGRAMA EM BLOCOS DO MÓDULO DE RECEPÇÃO(23)
Apenas para ilustrar, a Figura 4.5 situa a freqüência de operação desses módulos da
Telecontrolli no espectro eletromagnético.
FIGURA 4.5 – ESPECTRO ELETROMAGNÉTICO(24)
4.1.3 Antena
O alcance da comunicação por meio de radiofreqüência é amplamente variável e
depende tanto do tipo de antena utilizado, quanto do ambiente em que o sistema está
operando.
Os três estilos de antenas de baixa potência mais comuns utilizados em projetos
compactos de radiofreqüência são:
• Laço (“Loop”);
• Helicoidal (“Helical”);
23
24
FONTE: http://www.linxtechnologies.com (Linx Technologies, Inc. Application Note: AN-00100)

21
• Chicote (“Whip”).
A Tabela 4.4, ilustra um comparativo entre esses três estilos de antenas, que foi um
dos determinantes utilizados para a seleção do tipo de antena adotado.
TABELA 4.4 – COMPARATIVO (PRINCIPAIS TIPOS DE ANTENAS EM PROJETOS COMPACTOS)(25)
Parâmetro
Laço
“Loop”
Helicoidal
“Helical”
Chicote
“Whip”
Desempenho final ● ●● ●●●
Facilidade da instalação do projeto ● ●● ●●●
Tamanho ●● ●●● ●
Imunidade a efeitos de proximidade ●●● ●● ●
● Regular ●● Bom ●●● Excelente
A antena adotada no projeto foi a do tipo “Whip”, por possuir um desempenho
excepcional e de ser facilmente desenhada e integrada ao projeto. No caso dos módulos de
comunicação da Telecontrolli, o próprio fabricante recomenda esse tipo de antena. A Figura
4.6 apresenta o esquema de confecção da antena e a Tabela 4.5, mostra os parâmetros
associados a esse esquema.
FIGURA 4.6 – ESQUEMA DE CONFECÇÃO DA ANTENA(26)
25
FONTE: http://www.linxtechnologies.com (Linx Technologies, Inc. RM Series Receiver Module Data Guide)
26
FONTE: http://www.rfm.com (RF Monolithics, Inc. The RX Series SMT Hybrid ASH Receivers)

22
TABELA 4.5 – PARÂMETROS RELACIONADOS AO ESQUEMA DE CONFECÇÃO DA ANTENA(27)
Freqüência (MHz)
Dimensão Unidade
303,825 418,000 433,920 916,500
A Milímetros 135,89 99,06 90,17 40,13
B Milímetros 25,40 15,24 15,24 10,16
C Milímetros 6,35 15,24 13,97 4,57
D Milímetros 93,98 68,58 60,96 25,40
E Milímetros 9,53 2,54 2,54 2,54
F Número de Voltas 4 16 15 7
G AWG #20 #22 #22 #24
Durante alguns testes, a antena utilizada foi apenas um pedaço de fio de cobre com
comprimento igual a ¼ do comprimento de onda [24], calculado conforme fórmula abaixo:
4
)(
λ
=cmL →
f
c
=λ
onde:
λ = comprimento de onda de uma onda sonora ou onda eletromagnética;
c = velocidade da luz no vácuo ≈ 300,000 km/s;
f = freqüência da onda 1/s = Hz.
Logo:
)(
)/(
8
)(
92,4334
103
MHz
sm
mL
×
×
= ∴ )()( 28,17 cmcmL =
4.2 MICROCONTROLADOR
O microcontrolador utilizado foi o AVR AT90S8515(28)
da Atmel, sendo que suas
principais características são mostradas na Tabela 4.6 [25].
27
FONTE: http://www.rfm.com (RF Monolithics, Inc. The RX Series SMT Hybrid ASH Receivers)
28
Não recomendado mais pelo fabricante (Atmel Corporation), substituído pelo ATmega8515.

23
TABELA 4.6 – PRINCIPAIS CARACTERÍSTICAS DO MICROCONTROLADOR AT90S8515(29)
Principais Características Descrição
Arquitetura RISC
• Clock mais rápido, melhor desempenho, melhor otimização de
compilação (número reduzido de instruções)
• Utiliza arquitetura Harvard (memória e barramentos separados
para dados e programa)
Alto Desempenho e Baixo
Consumo
• 118 poderosas instruções, sendo as operações realizadas em sua
maioria, em um ciclo de clock (busca de operandos, execução de
instruções e armazenamento de resultados)
• 32 registradores de trabalho de propósitos gerais, conectados
diretamente com a ALU
• Alcança aproximadamente 1MIPS por MHz
Dados e Memória
Permanente do Programa
• Memória de programa Flash reprogramável de 8 Kbytes
(Resistência: 1.000 Ciclos)
• Memória EEPROM de 512 bytes (Resistência: 100.000 Ciclos)
• Memória interna SRAM de 512 bytes
Características Periféricas
• Temporizadores/Contadores flexíveis, com modos de comparação
• UART serial programável
• Watchdog Timer programável com oscilador interno
• Interface serial SPI
• Comparador Analógico
Outras Características
• Interrupções internas e externas
• Dois modos de Power-Saving selecionados por software
• 32 linhas de I/O de propósitos gerais
• Duplo PWM
Além dessas características apresentadas, outro fator importante que levou à escolha
desse microcontrolador, foi a facilidade na construção de um circuito eletrônico para realizar
a programação da memória e a possibilidade de escrever o código do programa, compilá-lo e
fazer a simulação do seu funcionamento, economizando assim tempo na procura de erros de
lógica de programação e tempo de gravação.
O fabricante fornece as ferramentas de desenvolvimento. Abaixo são listados os
softwares utilizados no desenvolvimento do projeto:
• AVR Studio 4: Ambiente de Desenvolvimento Integrado (IDE) Profissional
para a escrita e eliminação de erros (criação e simulação).
• AVR In-System Programmer: é o software utilizado para a atualização do
programa desenvolvido para o microcontrolador.
Com intuito de garantir um melhor entendimento com relação à comunicação de dados
adotada no trabalho, abaixo é dada uma breve explicação sobre a comunicação UART.
29
FONTE: http://www.atmel.com (Atmel Corporation. “8 Bit AVR Microcontroller with 8K Bytes In-System
Programmable Flash AT90S8515”).

24
4.2.1 Receptor e Transmissor Assíncrono Universal (UART)
No microcontrolador AT90S8515, dados seriais podem ser recebidos e transmitidos
por meio de um UART full-duplex, com diferentes registradores para transmissão e recepção.
As suas principais características são:
• grande variedade de taxas de transmissão (bps);
• alta taxa de transmissão a baixas frequências do XTAL;
• 8 ou 9 bits de dados;
• filtragem de ruídos;
• detecção de Overrun;
• detecção de Erro de Framing;
• detecção de Falso Bit de Início;
• três interrupções distintas para TX Completo, Registrados TX de Dados Vazio
e RX Completo.
4.2.1.1 Transmissão de Dados
A transmissão de dados é iniciada escrevendo o dado a ser transmitido no registrador
de E/S de dados da UART (UDR). O dado é transferido do UDR para o registrador de
deslocamento quando:
• um novo caractere seja escrito no UDR depois que o bit de parada do caractere
anterior tenha sido enviado. Nesse caso, o registrador de deslocamento é
carregado imediatamente;
• um novo caractere seja escrito no UDR antes que o bit de parada do caractere
anterior tenha sido enviado. Então, o registrador de deslocamento é carregado
quando o bit de parada do caractere que está sendo transmitido tenha sido
enviado.

25
4.2.1.2 Recepção de Dados
Quando o receptor da UART detecta um bit de início válido, é iniciada a amostragem
dos bits de dados recebidos. O valor lógico encontrado em pelo menos duas das três amostras,
é tomado como o valor do bit. Todos os bits são então transferidos para o registrador de
deslocamento, da forma como eles são amostrados.
Quando um bit de parada entra no receptor da UART, a maioria dos três bits
amostrados deve ser de nível lógico igual a “1”, para que o bit de parada seja aceito. Se duas
ou mais amostras forem de nível lógico igual a “0”, um erro de framing (dado recebido em
tamanho diferente do esperado) é setado no registrador de status da UART (USR). Outros
erros, como por exemplo, quando um byte é recebido antes que o dado anterior tenha sido
lido, o USR é setado com um erro de overrun.
4.2.1.3 Gerador de Taxa de Transmissão
O gerador de taxa de transmissão é um divisor de freqüência que gera a taxa de
transmissão, conforme a seguinte equação:
( )116 +⋅
=
UBRR
f
BAUD CK
onde:
BAUD = Taxa de Transmissão;
fCK = Freqüência do Cristal utilizado no projeto (no caso foi 4MHz);
UBRR = Conteúdo do registrador da taxa de transmissão da UART.
Logo:
( )110316
4
)(
+⋅
=
MHz
BAUD bps ∴ )()( 2400 bpsbpsBAUD ≈
A velocidade adotada para a comunicação com os módulos de comunicação RF foi de
2.400bps. Dessa forma, analisando a tabela de correspondência de dados entre os valores de
UBRR em relação às diversas freqüências de cristal disponíveis no mercado e a taxa de erro,

26
para que se tenha uma taxa de transmissão na ordem de 2.400bps e utilizando um cristal de
4MHz, o valor de UBRR é de 103 e a taxa de erro é de aproximadamente 0,2%.
4.3 MÓDULO DE POTÊNCIA
O CI L298N é o responsável pelo módulo de potência no circuito do robô. Esse
componente nada mais é do que uma ponte H em um circuito integrado. As maiores
vantagens de se utilizar um componente como esse, está na redução do espaço ocupado no
circuito e na simplicidade da montagem.
A Figura 4.7 apresenta o diagrama em blocos do CI L298N [26].
FIGURA 4.7 – DIAGRAMA EM BLOCOS DO CI L298N(30)
O L298 integra dois estágios de potência de saída (A e B). O estágio de potência de
saída, dependendo do estado da entrada, pode movimentar uma carga indutiva, como por
exemplo, relés, solenóides, motores de passo e motores de corrente contínua.
Na Tabela 4.7 são mostradas as funções dos principais pinos de conexão do L298.
30
FONTE: http://www.st.com (STMicroelectronics)

27
TABELA 4.7 – FUNÇÕES DOS PRINCIPAIS PINOS DO L298(31)
Nome Função
Sense A; Sense B
Entre esse pino e o Terra é conectado um resistor sensitivo para controlar a
corrente da carga.
Out 1; Out 2
Saídas da Ponte A. A corrente que flui através da carga conectada entre esses
dois pinos, é monitorada pelo pino 1.
Input 1; Input 2 Entradas da Ponte A (compatíveis com nível TTL).
Enable A; Enable B
Entradas (compatíveis com nível TTL); nível baixo desabilita a Ponte A
(enable A) e/ou a Ponte B (enable B).
Input 3; Input 4 Entradas da Ponte B (compatíveis com nível TTL).
Out 3; Out 4
Saídas da Ponte B. A corrente que flui através da carga conectada entre esses
dois pinos, é monitorada pelo pino 15.
4.4 MOTORES DE CORRENTE CONTÍNUA
4.4.1 Procedimento Para Escolha dos Motores
Com o objetivo de confirmar se as características técnicas do motor a ser utilizado,
atenderiam os requisitos mínimos do projeto, uma verificação conforme procedimento(32)
listado abaixo, foi realizado:
1. estimar o peso do robô;
2. estimar ou determinar empiricamente os coeficientes de fricção;
3. escolher a velocidade máxima desejada, tamanho da roda e aceleração;
4. a partir da velocidade máxima e do tamanho da roda definido, determinar a
velocidade angular do motor;
5. a partir do peso estimado e da aceleração requerida, determinar o torque
mínimo do motor;
6. verificar se o motor escolhido apresenta especificação de torque e velocidade
que excedam os valores calculados.
31
FONTE: http://www.st.com (STMicroelectronics)
32
FONTE: http://academics.vmi.edu/ee/robocup.htm (Virginia Military Institute)

28
4.4.1.1 Velocidade Linear
A velocidade linear é determinada pelo tamanho da roda, pela velocidade angular do
motor para um determinado torque, e por alguma engrenagem que possa existir entre o motor
e a roda. Iniciando com o tamanho da roda, a distância (d) percorrida pelo robô para cada
rotação da roda, é dada pela equação:
rd ..2 π=
onde r é o raio da roda. A velocidade linear média (v) da translação é simplesmente essa
distância dividida pelo tempo percorrido:
frfdv ...2. π==
onde f é a velocidade angular. Fazendo a velocidade angular como uma função da velocidade
linear, a equação fica:
r
v
f
..2 π
= .
Multiplicando por 60 segundos, a velocidade angular é expressa em unidade de
Rotações Por Minuto (RPM):
r
v
r
v
f RPM
.
.30
..2
.60
)(
ππ
==
Sabendo-se que o diâmetro da roda utilizada no robô é de 6,5cm e que é desejado que
a velocidade linear do robô seja de pelo menos 0,5m/s, temos que a velocidade angular f em
RPM será de:
)(
)/()(
)(
.
.30
m
sms
RPM
r
v
f
π
=
)(
)/()(
)(
0325,01416,3
5,0.30
m
sms
RPMf
×
=
)()( 14791,146 RPMRPMf ≈=

29
4.4.1.2 Torque
Para determinar quanto torque será necessário, é preciso saber quais forças estão
envolvidas para movimentar o robô. Considerando que o robô projetado estará percorrendo
ambientes planos, apenas duas forças devem ser consideradas, aquela devido à inércia quando
em aceleração e aquela devido à força de fricção.
A força de fricção é difícil de ser calculada, pois depende dos tipos de materiais a que
o robô terá contato. Geralmente os coeficientes de fricção entre o pneu e o concreto/asfalto,
variam entre 0,001 e 0,03(33)
. A força inercial é produto da massa pela aceleração.
Sabendo-se que o peso do robô projetado é de aproximadamente 400g, a conexão entre
o motor e a roda é direta, ou seja, sem nenhum tipo de engrenagem, a aceleração desejada seja
de 0,5m/s2
e que o robô possui duas rodas/motores, o torque pode ser calculado,
multiplicando-se a soma da força inercial e a força de fricção pelo raio da roda, conforme é
ilustrado na Figura 4.8.
FIGURA 4.8 – FORÇA x RAIO = TORQUE(34)
Com base nos valores descritos anteriormente, sabendo-se que g = 9,80m/s2
(aceleração da gravidade) e considerando que o coeficiente de fricção é no pior caso de 0,03,
o valor do torque mínimo requerido para movimentar o robô é calculado, conforme
apresentado logo abaixo:
)/()()/()()( 22 03,0 smkgsmkgN gmamF ××+×=
)/()()/()()( 22 8,940,003,05,040,0 smkgsmkgNF ××+×=
33
FONTE: http://en.wikipedia.org/wiki/Rolling_resistance
34
FONTE: http://lancet.mit.edu/motors/index.html (Designing with D.C. Motors)
r
F = m x a + Fricção
T = F x r

30
)()( 3176,0 NNF =
)()().( mNmN rFT ×=
)()().( 0325,03176,0 mNmNT ×=
).().( 10 mmNmmNT ≅
Como são dois motores no robô, o valor de torque requerido deve ser dividido por
dois, portanto:
).().( 5 mmNmmNT =
4.4.2 Características Técnicas dos Motores Utilizados
Os motores utilizados no projeto são motores de corrente contínua fabricados pela
FAULHABER modelo 1516E012S 15/3K. A Tabela 4.8, apresenta as principais
características técnicas desse motor, assim como na Figura 4.9 e Figura 4.10, são apresentadas
as curvas características do Torque e Potência versus a Velocidade Angular sem e com
redução interna respectivamente.
TABELA 4.8 – PRINCIPAIS CARACTERÍSTICAS TÉCNICAS DOS MOTORES(35)
Características Unidade
Valores
Especificados
(Motor sem Redução)
Valores
Especificados
(Motor com Redução)
Tensão Nominal Volt 12 12
Resistência do Terminal 117 117
Potência de Saída W 0,27 0,27
Eficiência % 61 73
Velocidade Sem Carga RPM 16.200 395
Corrente Sem Carga A 0,006 0,006
Torque mN.m 0,5 20,5
Stall Torque mN.m 0,64 26,24
Peso g 10 26
35
FONTE: http://www.faulhaber-group.com (Faulhaber Group)

31
Resumindo, esse modelo é controlado por uma tensão contínua de no máximo 12V,
com uma redução interna de 41:1, resultando num torque máximo em operação contínua de
20,5mN.m e com uma rotação máxima sem carga de aproximadamente 395RPM.
A Tabela 4.9, ilustra a comparação entre os valores especificados pelo fabricante e os
valores mínimos requeridos, comprovando-se o atendimento aos requisitos do sistema.
TABELA 4.9 – CARACTERÍSTICAS TÉCNICAS DO MOTOR VS. VALORES MÍNIMOS REQUERIDOS
Características Unidade
Valores
Especificados
(Motor com Redução)
Valores Mínimos
Requeridos
Potência de Saída W 0,27 0,092
Velocidade Angular RPM 395 147
Torque mN.m 20,5 5,0
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0 2.700 5.400 8.100 10.800 13.500 16.200 18.900
-
0,05
0,10
0,15
0,20
0,25
0,30
FIGURA 4.9 – CURVA DE TORQUE E POTÊNCIA VS. VELOCIDADE ANGULAR (SEM REDUÇÃO)
Velocidade
sem Carga
“Stall Torque”
Torque (mN.m)
Velocidade Angular
(RPM)
Potência
vs.
Velocidade Angular
Torque
vs.
Velocidade Angular
Potência (W)

32
0,0
5,0
10,0
15,0
20,0
25,0
30,0
0 100 200 300 400
-
0,05
0,10
0,15
0,20
0,25
0,30
FIGURA 4.10 – CURVA DE TORQUE E POTÊNCIA VS. VELOCIDADE ANGULAR (COM REDUÇÃO)
4.5 SENSORES
Podem-se definir sensores, como sendo dispositivos que mudam seu comportamento
sob a ação de uma grandeza física, podendo fornecer diretamente ou indiretamente um sinal
que indica essa grandeza.
A seguir, são apresentadas algumas características que diferenciam os tipos de
sensores encontrados e que são importantes na definição de qual tipo de sensor é mais
apropriado para um determinado sistema [27]:
• sensibilidade: taxa de variação da leitura em relação ao estímulo;
• linearidade: medida de constância da sensibilidade;
• faixa de medida: diferença entre o mais intenso e o menos intenso estímulo
mensurável;
• tempo de resposta: tempo necessário para uma mudança de estímulo se refletir
na leitura;
Velocidade
sem Carga
“Stall Torque”
Torque (mN.m)
Velocidade Angular
(RPM)
Potência
vs.
Velocidade Angular
Torque
vs.
Velocidade Angular
Potência (W)

33
• precisão: diferença entre leitura e estímulo;
• repetibilidade: diferença entre medidas sucessivas do mesmo estímulo;
• resolução: menor variação de estímulo mensurável;
• tipo de saída: movimento mecânico, corrente, tensão, pressão, nível de
luminosidade, etc.
Algumas características físicas também podem ser destacadas [27]:
• tamanho e peso: dependendo da aplicação, pode ser um aspecto muito
importante;
• confiabilidade: tempo médio para falha (MTTF “Mean Time to Failure”),
número médio de horas entre falhas que causam impossibilidade de operação
do sensor;
• interfaceamento: necessidade de conexões não padronizadas, tensões não-
padronizadas, etc.
• aumento de complexidade e custo.
Os principais tipos de sensores são: sensores térmicos (resistivos, termopar), sensores
mecânicos (deslocamento, posição, nível, tensão), sensores ópticos e sensores de campos
magnéticos.
Existe uma infinidade de tipos de sensores e cada um pode ser mais bem aplicado para
determinadas aplicações.
4.5.1 Sensores de Ultrasom
Os sensores de ultrasom (sonares) possuem propriedades únicas que são muito úteis na
robótica móvel. Esse tipo de sensor possui diversas vantagens, sendo relativamente barato,
robusto, preciso e capaz de detectar uma ampla variedade de objetos. O importante é que
estimativas robustas de distância podem ser extraídas dos dados fornecidos pelo sensor. Essas
informações podem ser utilizadas para evitar obstáculos, o que geralmente são difíceis de se
obter por outros métodos.

34
4.5.1.1 Princípio de Funcionamento
O sensor emite um pulso acústico (onda sonora) e aguarda o retorno de um eco por um
determinado período de tempo. Assim que o eco é detectado, é possível medir a distância
entre um ponto observado, simplesmente multiplicando a velocidade do som pela metade do
tempo medido (metade do tempo de vôo da onda sonora).
4.5.1.2 Considerações Importantes
Apesar das vantagens citadas, existem alguns problemas que precisam ser levados em
consideração para a medição das distâncias [28]:
• velocidade de propagação: a velocidade de propagação das ondas sonoras é
fortemente influenciada por variações de temperatura e de uma forma mais
suave pela umidade atmosférica.
• incerteza na detecção: a energia refletida por um alvo depende do tipo de
material do qual é composta a superfície desse material, o qual vai influenciar a
intensidade do sinal refletido.
• interação com as superfícies: o eco recebido contém apenas uma fração da
energia contida no sinal enviado. A energia restante é perdida em efeitos de
absorção, difração ou refração. É freqüente, nesses tipos de sistemas, o sensor
não receber qualquer sinal refletido, mesmo existindo um objeto na frente dele.
Esse fenômeno deve-se ao fato de muitas superfícies se comportarem como
espelhos para as ondas ultra-sonoras. Assim, se o ângulo de emissão, em
relação à superfície do alvo, exceder um determinado valor crítico, a energia
refletida será desviada para fora da zona de detecção do receptor. O que pode
ocorrer, é que esses sinais sendo multiplamente refletidos, regressem ao
receptor produzindo uma medida errada que é igual à soma das distâncias
percorridas pelas ondas.

35
4.5.1.3 Descrição do Módulo de Sonar Adotado
O sensor de ultrasom, conforme ilustrado na Figura 4.11, possui quatro pinos, sendo
dois da alimentação, Vcc (5V) e Terra, um pino de saída que fornece um pulso em nível alto
cuja duração é o tempo para o som ir até o obstáculo e voltar e um pino de entrada que
quando em nível baixo repete a medição.
FIGURA 4.11 – MÓDULO DE ULTRASOM ADOTADO (SONAR)(36)
De acordo com as especificações do fabricante(36)
, o módulo sonar tem um consumo
médio de 2mA, alcance mínimo de 20cm e máximo de 1,5m. No final deste Capítulo, serão
mostrados testes realizados que mostram que por meio do sistema projetado, foi possível
detectar objetos a uma distância mínima de até 4cm.
4.5.2 Sensores de Velocidade/ Posição
Os sensores de velocidade e/ou de posição, são normalmente utilizados para a
determinação do deslocamento do robô, na qual são acoplados nas rodas e possuem a
capacidade de medir a rotação das rodas.
Segue abaixo alguns tipos de sensores de deslocamento e velocidade em uso
atualmente e uma breve explicação sobre o funcionamento de cada um deles [28] [29].
• Encoder óptico incremental: um disco com janela a intervalos regulares é
iluminado por uma fonte de luz, sendo que do outro lado do disco, fica um
elemento fotosensível. Ao girar, alterna-se as áreas com janela e sem janela,
gerando no elemento fotosensível uma seqüência de pulsos. A contagem dos
pulsos, permite a avaliação do deslocamento angular.
36
FONTE: http://www.tato.ind.br/ (Tato Eletrônicos)

36
• Encoder óptico absoluto: fornece um valor numérico específico (valor
codificado) para cada posição angular. O disco codificado é firmemente
montado ao eixo. Esse disco é dividido em segmentos separados que são
alternadamente transparentes ou opacos. A fonte de luz emite um feixe de luz
orientado paralelamente que ilumina todos os segmentos do disco codificado.
Foto-unidades recebem a luz modulada e convertem-na em sinais que serão
posteriormente digitalizados e fornecidos como uma saída.
• Encoder indutivo: sensor bastante utilizado para medida de pequenas
distâncias, sendo baseado em correntes que são induzidas numa superfície
condutora quando as linhas de fluxo magnético interceptam essa superfície. As
correntes produzidas na superfície do material condutor é uma função da
distância da bobina ativa e a superfície. Essas correntes aumentam quando a
distância diminui.
• Encoder capacitivo: semelhante ao indutivo, a diferença entre eles reside no
fato de que no sensor capacitivo o princípio de funcionamento está baseado na
variação do dielétrico no meio em que o sensor está inserido. Quando nesta
região penetrar algum objeto, este provoca a variação do dielétrico e,
conseqüentemente a variação da freqüência do oscilador, variação esta que é
detectada e transformada em um nível de tensão.
• Potenciométrico: este tipo de sensor é bastante utilizado em impressoras jato de
tinta para controle do posicionamento do carro que contém os cartuchos de
tinta.
O mais popular tipo de encoder para robôs móveis é o encoder óptico (incremental ou
absoluto).
4.5.2.1 Descrição do Sensor de Velocidade Adotado
O sensor adotado é o KMI 18/2, que é um sensor integrado, utilizado para a medição
de velocidade rotacional [30]. Conforme ilustrado na Figura 4.12, o sensor possui apenas três
pinos, sendo dois da alimentação, Vcc (5V) e Terra, e um pino de saída.

37
FIGURA 4.12 – SENSOR DE VELOCIDADE ADOTADO(37)
4.5.2.2 Princípio de Funcionamento
O sensor detecta a velocidade de rotação das rodas de acordo com os marcos
magnéticos referenciados na roda. A freqüência do sinal de saída é proporcional à velocidade
rotacional da roda.
O princípio funcional é mostrado na Figura 4.13.
FIGURA 4.13 – PRINCÍPIO DE FUNCIONAMENTO DO SENSOR DE VELOCIDADE ADOTADO(37)
37
FONTE: http://www.nxp.com/ (Philips Semiconductors)

38
4.5.3 Alguns Testes Realizados com os Sensores
4.5.3.1 Teste de Funcionamento do Sensor de Ultrasom (Parte 1)
O objetivo principal desse teste foi o de confirmar o funcionamento do sensor de
ultrasom (Sonar), para tornar possível a detecção de obstáculos e conseqüentemente o
mapeamento do ambiente envolvido.
Diversas medições foram realizadas através de um osciloscópio e os resultados obtidos
são apresentados na Tabela 4.10, assim como a Figura 4.14, apresenta os dados obtidos pelo
osciloscópio.
TABELA 4.10 – RESULTADOS OBTIDOS NO TESTE DO SONAR (PARTE 1)
Distância
Medida
(cm)
Tempo
Medido(38)
(ms)
Distância
Calculada
(cm)
Diferença
(cm)
Porcentagem
de Erro
2,5 0,30 5,1 2,6 51%
5,0 0,50 8,5 3,5 41%
10,0 0,80 13,6 3,6 26%
15,0 1,10 18,7 3,7 20%
20,0 1,45 24,7 4,7 19%
30,0 2,10 35,7 5,7 16%
45,0 3,10 52,7 7,7 15%
As distâncias calculadas, conforme apresentado na Tabela 4.10, foram obtidos a partir
da seguinte fórmula:
( )( )
2
. /)(
)(
scms
cm
ct
d =
onde:
d(cm) = distância calculada em centímetros;
t(s) = tempo em segundos em que o som emitido retornou ao sonar;
c(cm/s) = velocidade do som no ar em centímetros por segundo = 340m/s.
Por exemplo, para a distância medida de 45 cm, o valor calculado é:
( )( )
2
1034.101,3 /
3
)(
3
)(
scms
cmd
+−
××
= ∴ )()( 7,52 cmcmd ≈
38
Tempos medidos conforme valores obtidos na Figura 4.14

39
FIGURA 4.14 – CURVAS MEDIDAS PELO OSCILOSCÓPIO (TESTE DO SONAR) (PARTE 1)
A Figura 4.15 apresenta o circuito elétrico correspondente ao teste realizado.
FIGURA 4.15 – DIAGRAMA ELÉTRICO DO CIRCUITO DE TESTE DO SONAR (PARTE 1)
Nesse teste, não foi necessário nenhum tipo de desenvolvimento lógico, em nível de
programação. O módulo não apresentou um resultado com uma precisão conforme o
esperado, entretanto, o resultado obtido foi satisfatório e o nível de precisão é suficiente para
atender os objetivos gerais do projeto.
4.5.3.2 Teste de Funcionamento do Sensor de Ultrasom (Parte 2)
O objetivo principal desse teste foi o de confirmar o funcionamento da lógica de
programação desenvolvida para realizar o cálculo da distância entre um obstáculo qualquer e
o sensor de ultrasom.
0,3ms 0,5ms 0,8ms
1,1ms 1,45ms 2,1ms

40
A Figura 4.17 apresenta o fluxograma correspondente à lógica de programação
utilizada no microcontrolador.
Através do fluxograma, é possível observar o conceito adotado na programação.
Para maiores detalhes, a listagem completa desse programa teste pode ser encontrada
no Anexo 10.1.5.
FIGURA 4.16 – DIAGRAMA ELÉTRICO DO TESTE DO SONAR (PARTE 2)
FIGURA 4.17 – FLUXOGRAMA DA LÓGICA DE PROGRAMAÇÃO UTILIZADA

41
A lógica de programação adotada inicialmente para realizar a medição do tempo em
alta do pulso do sensor de ultrasom, baseava-se em conceitos de Interrupção por Variação de
Sinal de Entrada (“Timer Input Capture Interrupt”), entretanto, estava-se encontrando
bastante dificuldade para obter êxito na medição correta da largura do pulso utilizando esse
conceito. Dessa forma, outra técnica foi utilizada para realizar a medição do sinal, que pode
ser observada conforme o fluxograma apresentado na Figura 4.17.
Sumarizando, o conceito do funcionamento do sistema é o seguinte:
1. o sensor de ultrasom emite uma onda sonora;
2. essa onda sonora é refletida pelo obstáculo;
3. o tempo que essa onda leva para retornar ao sensor é medida (registrador de 16
bits – TCNT1H e TCNT1L).
4. o valor do registrador de 16 bits é enviado para o computador pessoal através
da comunicação serial. Primeiro o byte mais significativo, depois o menos
significativo, e por último, o byte CCh (204 em decimal) apenas para delimitar
uma separação entre o próximo valor lido pelo sensor que é submetido ao
computador pessoal.
5. Os valores mostrados na Interface Homem-Máquina, estão em decimal. A
Figura 4.18 apresenta um exemplo de resultado obtido e mostrado ao usuário.
Pode ser observado que quatro leituras foram feitas pelo sensor e enviadas ao
computador pessoal. As quatro leituras foram idênticas, o que mostra uma
consistência nos valores medidos pelo microcontrolador com base na leitura
dos dados recebidos pelo sensor.
6. Com base nos valores mostrados na Interface Homem-Máquina, é possível
calcular o “tempo de vôo” da onda sonora. O esquema abaixo exemplifica o
cálculo executado, com base nos valores apresentados na Figura 4.18:
• Byte alto – 16 decimal = 10 hexadecimal;
• Byte baixo – 89 decimal = 59 hexadecimal;
• Timer = 1059 hexadecimal = 4185 decimal;
• Cálculo do “tempo de vôo”:
( )
( )
rescaler
Clock
TimerTvoo
Hz
decimalms P
1
)( ××=
Onde:
Tvoo(ms) = tempo de vôo em milisegundos;

42
Timer(decimal) = valor em decimal do Registrador de 16 bits;
Clock(Hz) = relógio do sistema (4MHz);
Prescaler = 1:1 (ou seja, acompanha o clock do sistema);
Portanto:
( )
1
104
1
4185 6)( ×
×
×=
Hz
msTvoo
( )msmsTvoo 05,1)( =
7. Sabendo-se o valor do “tempo de vôo”, é possível calcular a distância em que o
obstáculo encontra-se do sensor de ultrasom, utilizando-se a seguinte fórmula:
( ) ( )
2
/
)(
ssm
m
Tvooc
D
×
=
Onde:
D(cm) = Distância calculada em cm;
c(m/s) = Velocidade do Som (temperatura ambiente);
( )
( )
( )K
K
smsm
Ta
c
273
4,331 /)/( ×=
Ta(K) = Temperatura Ambiente em Kelvin
Logo:
( ) ( )CKKTa °== 2015,293)(
( )
( )
( )K
K
smsmc
273
15,293
4,331 /)/( ×=
( )smsmc /)/( 41,343=
Substituindo pelos valores encontrados, temos que:
( ) ( )
2
05,115,343 /
)(
mssm
mD
×
= ∴ ( )cmcmD 96,17)( ≅

43
FIGURA 4.18 – TELA DO PROGRAMA EM EXECUÇÃO (TESTE DO SONAR) (PARTE 2)
A Tabela 4.11 apresenta outros resultados obtidos e comparados com as distâncias
medidas.
TABELA 4.11 – RESULTADOS OBTIDOS NO TESTE DO SONAR (PARTE 2)
Distância
Medida
(cm)
TCNT1H (39)
(Decimal)
TCNT1L
(40)
(Decimal)
TCNT1
(Hexadecimal)
TCNT1
(Decimal)
Tempo
de Vôo
(ms)
Distância
Calculada
(cm)
2,5 4 125 047D 1149 0,29 4,93
5,0 6 105 0669 1641 0,41 7,04
10,0 11 197 0BC5 3013 0,75 12,93
15,0 16 89 1059 4185 1,05 17,96
20,0 20 173 14AD 5293 1,32 22,72
25,0 25 161 19A1 6561 1,64 28,16
30,0 30 133 1E85 7813 1,95 33,54
40,0 39 25 2719 10009 2,50 42,97
50,0 48 241 30F1 12529 3,13 53,78
60,0 57 53 3935 14645 3,66 62,87
70,0 67 117 4375 17269 4,32 74,13
39
TCNT1H – “Timer Counter 1 High” (Byte mais significativo do registrador de 16 bits)
40
TCNT1L – “Timer Counter 1 Low” (Byte mais significativo do registrador de 16 bits)
Byte alto
em decimal
Byte baixo
em decimal
Byte CCh
em decimal
separador
dos pacotes
1º sinal 2º sinal 3º sinal 4º sinal

44
Distância
Medida
(cm)
TCNT1H
(39)
(Decimal)
TCNT1L
(40)
(Decimal)
TCNT1
(Hexadecimal)
TCNT1
(Decimal)
Tempo
de Vôo
(ms)
Distância
Calculada
(cm)
80,0 75 245 4BF5 19445 4,86 83,47
130,0 119 89 7759 30553 7,64 131,15
150,0 138 245 8AF5 35573 8,89 152,70
Fazendo uma rápida análise dos resultados apresentados na Tabela 4.11, a distância
calculada apresenta sempre um valor maior que a distância real medida, logo pode ser
concluído que uma calibração pode ser realizada. Dessa forma, fez-se a seguinte análise:
- determinando-se a diferença entre a distância medida e a distância calculada,
calculou-se a média desses valores (2,92cm), e por último, subtraiu-se o valor
da média de cada um dos valores de distância calculada. Conforme apresentado
na Tabela 4.12 e ilustrado graficamente na Figura 4.19. Pode ser observado que
a diferença diminui consideralmente, mostrando um sistema muito mais
preciso.
TABELA 4.12 – CALIBRAGEM DOS RESULTADOS OBTIDOS NO TESTE DO SONAR (PARTE 2)
Distância
Medida
(cm)
Distância
Calculada
(cm)
Distância
Medida - Calculada
(cm)
Distância
Calculada - Média
(2,92cm)
Distância
Medida - Calculada
“Calibrada” (cm)
2,5 4,93 2,43 2,01 -0,49
5,0 7,04 2,04 4,13 -0,87
10,0 12,93 2,93 10,01 0,01
15,0 17,96 2,96 15,05 0,05
20,0 22,72 2,72 19,80 -0,20
25,0 28,16 3,16 25,24 0,24
30,0 33,54 3,54 30,62 0,62
40,0 42,97 2,97 40,05 0,05
50,0 53,78 3,78 50,86 0,86
60,0 62,87 2,87 59,95 -0,05
70,0 74,13 4,13 71,21 1,21
80,0 83,47 3,47 80,55 0,55
130,0 131,15 1,15 128,23 -1,77
150,0 152,70 2,70 149,78 -0,22

45
-2
-1
0
1
2
3
4
5
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
(cm)
Distância Medida vs. Calculada
Distância Medida vs. Calculada “Calibrada”
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
1 2 3 4 5 6 7 8 9 10 11 12 13 14
(cm)
Distância Calculada (cm) Distância Medida
Distância Calculada "Calibrada"
0
20
40
60
80
100
120
140
160
0 20 40 60 80 100 120 140 160
Distância Medida (cm)
DistânciaCalculada
"Calibrada"(cm)
FIGURA 4.19 – DISTÂNCIA MEDIDA VS. DISTÂNCIA CALCULADA E CALIBRADA (GRÁFICOS)
Com base nesses novos valores obtidos, e sabendo-se que 2,92cm equivale a um
“tempo de vôo” da onda sonora do sensor de ultrasom de aproximadamente 0,17ms, conclui-
se que o sistema pode ser calibrado desconsiderando esse tempo adicional de 0,17ms do
“tempo total de vôo” calculado para cada amostragem, tornando assim, os resultados
apresentados pelo sistema mais precisos.
4.5.3.3 Teste de Funcionamento do Sensor de Velocidade
Esse teste teve como objetivo, testar o funcionamento dos sensores de velocidade.
Para que seja possível mapear o caminho percorrido pelo robô, é necessário que o
sistema seja capaz de mensurar a quantidade de vezes que cada roda rotacionou e para isso
utilizou-se sensores de velocidade com a capacidade de detectar a presença de metais
imantados.
A Figura 4.20 apresenta o circuito elétrico que corresponde ao teste realizado.

46
FIGURA 4.20 – DIAGRAMA ELÉTRICO DO CIRCUITO DE ODOMETRIA
utilizada no microcontrolador.
no Anexo 10.1.11.
FIGURA 4.21 – FLUXOGRAMA DA LÓGICA DE PROGRAMAÇÃO UTILIZADA

47
A lógica de programação utilizada para a interface com o usuário, será melhor
detalhada no Capítulo 7.3.3 (Comunicação Serial – Parte 3). A Figura 4.22 ilustra a tela do
programa em execução.
FIGURA 4.22 – TELA DO PROGRAMA DESENVOLVIDO EM EXECUÇÃO
É possível observar na Figura 4.22 a seqüência de números recebidos, que representam
a quantidade de vezes (46) que o sensor detectou a presença de um metal imantado.
Os sensores apresentaram um funcionamento satisfatório e conforme o esperado, com
base nos resultados obtidos, verificou-se que será possível adicionar ao robô um sistema de
odometria e dessa forma, o ambiente percorrido pelo robô poderá ser mapeado.

48
5 ODOMETRIA
Uma das principais tarefas a serem desenvolvidas em um sistema de navegação de um
robô móvel é a determinação da localização do robô, ou seja, a sua posição e orientação no
ambiente analisado.
Conforme ilustrado na Figura 5.1, o modelo utilizado é conhecido como plataforma
robótica com acionamento diferencial, ou seja, caracterizada pelo uso de duas rodas colocadas
nas laterais do robô que são acionadas individualmente por dois motores independentes.
Para se determinar a localização desse tipo de plataforma, é necessário obter a posição
do seu ponto central (x, y) e o ângulo θ de orientação do robô em relação a um referencial fixo
no espaço analisado.
Sabendo-se que:
• L = comprimento do eixo;
• re, rd = raios das rodas esquerda e direita, respectivamente;
• ωe, ωd = velocidades angulares das rodas esquerda e direita, respectivamente;
• υe, υd = velocidades lineares das rodas esquerda e direita, respectivamente;
• υ = velocidade linear do robô;
• ω = velocidade angular do robô.
FIGURA 5.1 – ILUSTRAÇÃO DA PLATAFORMA ROBÓTICA UTILIZADA
y
xx
y
L
θ
2.re
2.rd
υe
υd
υ
ω
ωd
ωe

49
O método de odometria consiste na determinação da posição e orientação do robô
através da integração dos deslocamentos incrementais de suas rodas, medidos a partir de um
referencial fixo.
O deslocamento do robô é medido por meio de sensores acoplados nas rodas com a
capacidade de medir a rotação das rodas. Um tipo de sensor bastante utilizado nesse tipo de
aplicação, conforme já explicado no capítulo anterior, é o encoder ótico, que funciona com
base na transmissão e recepção de luz através de um disco perfurado, que gira acoplado ao
eixo que movimenta a roda do robô.
O sensor utilizado no projeto (detalhado no Capítulo 4), é um sensor integrado de
velocidade rotacional, dotado da capacidade de detectar referências magnéticas, basicamente,
a freqüência da tensão do sinal de saída é proporcional a velocidade rotacional da roda [30].
Para a plataforma robótica apresentada na figura 5.1, as medidas de odometria são feitas a
partir de dois sensores de velocidade acoplados a cada um dos motores, os quais permitem
medir as rotações da roda correspondente.
A partir dos dados coletados dos sensores, conhecendo-se alguns parâmetros
cinemáticos do robô e sabendo-se a localização inicial do robô, é possível deduzir as equações
[31] que irão determinar a sua posição e orientação em um dado instante.
Considerando o movimento executado pelo robô semelhante a um arco de
circunferência, conforme apresentado na Figura 5.2, e sabendo-se que r é o raio de giro do
robô, teremos que a velocidade linear de cada roda e do robô, assim como a sua velocidade
angular, serão:






+⋅=
2
L
rd ωυ → velocidade linear da roda direita.






−⋅=
2
L
re ωυ → velocidade linear da roda esquerda.
2
ed
r
υυ
ωυ
+
=⋅= → velocidade linear do robô.
Lr
ed υυυ
ω
−
== → velocidade angular do robô.
Como pode ser observado na Figura 5.2, considerando-se que o movimento executado
pelo robô ocorreu em um intervalo de tempo infinitesimal dt, é possível decompor o
deslocamento linear do robô, dl nas suas componentes horizontal (dx) e vertical (dy).

50
Discretizando as equações dessas componentes do deslocamento linear, do
deslocamento angular dθ e das velocidades lineares de cada roda do robô, através do método
de integração de Euler, obtém-se:
θυθ coscos ⋅⋅=⋅= dtdldx → ( ) ( ) ( )tttxttx θυ cos⋅∆⋅+=∆+
θυθ sendtsendldy ⋅⋅=⋅= → ( ) ( ) ( )tsenttytty θυ ⋅∆⋅+=∆+
dtd ⋅= ωθ → ( ) ( ) tttt ∆⋅+=∆+ ωθθ
dt
dld
d =υ ;
dt
dle
e =υ →
t
ld
∆
∆
;
t
le
∆
∆
FIGURA 5.2 – ILUSTRAÇÃO DO MOVIMENTO INFINITESIMAL DO ROBÔ
Considerando Nd e Ne o número de vezes que os sensores de velocidade do lado direiro
e esquerdo respectivamente, detectaram um marco magnético e Nres a quantidade total de
marcos magnéticos localizados em cada uma das rodas, é possível obter o deslocamento de
cada roda do robô, como sendo:
y
xdx
dy
L
θ
θ + dθ
dθ
r
dle
dl
dld

51
d
res
d
d r
N
N
l ⋅⋅⋅=∆ π2 → deslocamento da roda do lado direito.
e
res
e
e r
N
N
l ⋅⋅⋅=∆ π2 → deslocamento da roda do lado esquerdo.
Substituindo essas duas últimas equações às equações da velocidade linear de cada
roda, obtém-se:
t
r
N
N d
res
d
d
∆
⋅⋅
⋅=
π
υ
2
→ velocidade linear da roda direita.
t
r
N
N e
res
e
e
∆
⋅⋅
⋅=
π
υ
2
→ velocidade linear da roda esquerda.
Com base nessas duas últimas equações, e substituindo-as às equações anteriormente
apresentadas de deslocamento linear e angular, é possível obter a localização do robô em
relação a um referencial inicialmente conhecido, através das seguintes equações:
( ) ( ) ( ) ( )t
N
rNrNtxttx
res
eedd θ
π
cos⋅⋅⋅+⋅+=∆+
( ) ( ) ( ) ( )tsen
N
rNrNtytty
res
eedd θ
π
⋅⋅⋅+⋅+=∆+
( ) ( ) ( )eedd
res
rNrN
NL
ttt ⋅−⋅⋅
⋅
⋅
+=∆+
π
θθ
2
5.1 FONTES DE ERRO NA ODOMETRIA
Apesar de bastante utilizado, a odometria não é um método exato para determinar a
localização de um robô móvel em um determinado espaço de tempo, este método apresenta
erros que podem ser classificados de duas formas [32]:
• Erros sistemáticos: originados de características do robô e/ou sensores, por
exemplo:
- Diâmetro das rodas diferentes;
- Desalinhamento das rodas;

52
- Incerteza sobre o ponto de contato da roda;
- Resolução finita dos sensores de velocidade;
- Comprimento do eixo diferente do comprimento nominal.
• Erros não sistemáticos: originados de características da relação do robô com o
ambiente, por exemplo:
- Movimento sobre solos não uniformes (rugosos);
- Movimento sobre obstáculos inesperados no solo;
- Escorregamento das rodas (solo escorregadio, aceleração acentuada,
rotações rápidas).
Os erros sistemáticos, são causados por incertezas nos parâmetros do modelo
cinemático do robô (por exemplo, comprimento do eixo e diâmetro das rodas), dessa forma,
são graves, pois são uma fonte constante de erros aditivos para o sistema.
Os erros não sistemáticos são imprevisíveis, pois independem das características
físicas do robô, mas sim do ambiente em que ele se encontra (por exemplo, imperfeições no
solo e obstáculos inesperados), ao contrário dos erros sistemáticos, esse tipo de erro não
ocorre durante toda a navegação do robô.
Através de alguns procedimentos de calibração [33], é possível reduzir os erros de
odometria, entretanto, nenhum deles foram aplicados nesse trabalho.
5.2 CÁLCULOS E TESTES
Como explicado anteriormente, para iniciar os cálculos para a definição da posição do
robô, é necessário o conhecimento dos seguintes parâmetros:
• Posição inicial do robô: x(0), y(0) e θ(0);
• Número de pulsos lidos em cada sensor de velocidade: Nd e Ne;
• Comprimento do eixo do robô: L;
• Raios de cada roda: rd e re;
• Resolução dos sensores, que é o número de pulsos lidos em uma revolução das
rodas: Nres.

53
Apenas como exemplo, considera-se que:
• x(0) = y(0) = 0; θ(0) = 0;
• L = 10cm;
• rd = re = 3,2cm;
• Nres = 2.
Sabendo-se que a quantidade de pulsos por revolução das rodas é igual a 2, que o raio
de cada roda é de 3,2cm, pode-se concluir que a precisão do sistema é cerca de 10,05cm, que
é o menor deslocamento mensurável pelos sensores de velocidade. O objetivo para este teste
não é ter precisão, mas apenas um meio hipotético para mensurar o caminho percorrido pelo
robô, considerando-se uma resolução relativamente baixa.
Com base nos valores apresentados, e utilizando-se das equações de odometria,
conforme apresentado anteriormente, é possível estimar a posição atual do robô, variando-se
apenas o número de pulsos lidos em cada sensor de velocidade (Nd e Ne).
A Tabela 5.1, procura ilustrar o que foi explicado acima.
TABELA 5.1 – CÁLCULO DA POSIÇÃO E DIREÇÃO DO ROBÔ
Parâmetro Unidade 1 2 3 4 5 6 7 8 9
Nd [pulsos] 5,0 1,0 3,0 1,0 5,0 1,0 3,0 1,0 5,0
Ne [pulsos] 5,0 0,6 3,0 0,6 5,0 0,6 3,0 0,6 5,0
Vd [%] 100 100 100 100 100 100 100 100 100
Ve [%] 100 61 100 61 100 61 100 61 100
Vd [decimal] 0 0 0 0 0 0 0 0 0
Ve [decimal] 0 100 0 100 0 100 0 100 0
θ [rad] 0 1,57 1,57 3,14 3,14 4,71 4,71 6,28 6,28
θ [º] 0 90 90 180 180 270 270 360 360
x [cm] 50,27 55,04 55,04 49,53 -0,74 -5,51 -5,51 0,00 50,27
y [cm] 0,00 5,51 35,67 40,44 40,44 34,93 4,77 0,00 0,00
Os parâmetros Vd e Ve apresentados na Tabela 5.1, estão relacionados com os
parâmetros do PWM (“Pulse Width Modulation”) para o controle de velocidade dos motores,
onde 0 (100%), significa velocidade máxima de rotação e 255 (0%), significa que o motor
está parado. No exemplo em questão, quando Vd está em 100%, e Ve está 61% da velocidade
total, significa que o robô está fazendo uma curva para à esquerda, que teoricamente, quando
o sensor de velocidade do motor do lado direito detectar o primeiro marco magnético (pulso),

54
o robô deve estar a aproximadamente 90º em relação a posição inicial. Maiores detalhes sobre
o PWM, será abordado no Capítulo 6.3.1.
O gráfico apresentado na Figura 5.3 (destacado em vermelho), ilustra o caminho
teoricamente percorrido pelo robô com base nos valores apresentados na Tabela 5.1.
0
5
10
15
20
25
30
35
40
45
-10 -5 0 5 10 15 20 25 30 35 40 45 50 55 60
y (cm)
x (cm)
FIGURA 5.3 – ILUSTRAÇÃO DO CAMINHO TEÓRICO PERCORRIDO PELO ROBÔ

55
6 PROGRAMAÇÃO E SOFTWARE DE CONTROLE
O software de controle do robô, utilizado através da Interface Homem-Máquina (IHM)
do projeto, foi desenvolvido em Delphi® [34].
Logo abaixo é apresentada uma breve descrição de cada um dos principais módulos
criados durante o desenvolvimento deste software.
• Comunicação serial: para acessar a porta serial do microcomputador, foram
utilizadas as funções da API do Windows. Na listagem do programa
apresentada no Anexo 10.1.12, podem ser observados os comandos e conceitos
adotados para executar essa comunicação.
• Parâmetros de ajustes do robô: são ajustes necessários que podem variar de
acordo com as características físicas do robô e das condições do meio
ambiente.
• Controle dos motores: ferramenta de controle independente para cada um dos
motores. Conceito básico do controle utilizado.
• Leitura do sonar: descrição dos dados recebidos do robô com base na leitura do
sensor de ultrasom.
• Interface gráfica: cálculos utilizados para representação gráfica do caminho
percorrido pelo robô, sendo:
o caminho aleatório: caminho desejado que seja percorrido pelo robô;
o caminhos pré-definidos: testes realizados com base em alguns
caminhos pré-definidos;
o caminho aproximado: caminho possível de ser percorrido pelo robô,
limitado às características físicas do robô;
o entrada manual: teste da interface gráfica.
• Cálculo dos dados recebidos e enviados: descrição detalhada dos cálculos
executados para o compilamento dos dados enviados e recebidos do robô.
A Figura 6.1 apresenta a tela do software desenvolvido utilizado para realizar o
controle remoto do robô. Nesta figura, além dos principais módulos descritos acima, é
possível observar também, que o programa informa o tempo decorrido entre o comando
enviado e a equivalente resposta do robô (rodapé).

56
FIGURA 6.1 – IMAGEM DO SOFTWARE DE CONTROLE DESENVOLVIDO
A seguir serão abordados em maiores detalhes os principais módulos de controle
utilizados neste software.
6.1 COMUNICAÇÃO SERIAL
A comunicação serial entre o microcomputador e o módulo de interface homem-
máquina, foi realizada utilizando-se as funções da API do Windows.
Durante o desenvolvimento do trabalho, notou-se alguns erros no recebimento dos
dados enviados do circuito de IHM para o microcomputador.
Esses erros acontecem com maior freqüência quando a porta serial do windows está
em uso pelo sistema e neste instante o circuito de IHM é desligado e ligado novamente sem
que a porta serial do windows seja fechada. O correto seria antes de desligar o circuito de
IHM, fechar a porta serial (software) e somente após o circuito de IHM estiver ligado é que a
porta serial deve ser aberta novamente.
Na Tabela 6.1, são apresentadas 50 leituras seqüenciais feitas pela porta serial, de
acordo com o dado enviado pelo circuito de IHM.
Nd
Ne
Ângulo Calculado
Distância Calculada
Distância Obstáculo
Distância Percorrida no Eixo X
Distância Percorrida no Eixo Y
Condição do dado recebido pela serial

57
TABELA 6.1 – DADOS CORRIGIDOS – RECEBIDOS PELA PORTA SERIAL
1 2 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
1 0 0 1 0 2 5 3 190 4 0 0 1 0 2 5 3 190 4 0 CORRETO
2 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -8,72E+08 -872415232 1 0 2 5 3 11 4 0 ERRO LEITURA
3 13369345 13369345 13369345 13369344 13369346 13369349 13369347 13369356 13369348 13369344 13369344 1 0 2 5 3 12 4 0 ERRO ZERO
4 0 0 1 0 2 5 3 211 4 0 0 1 0 2 5 3 211 4 0 CORRETO
5 0 0 1 0 2 5 3 207 4 0 0 1 0 2 5 3 207 4 0 CORRETO
6 0 0 1 0 2 5 3 103 4 0 0 1 0 2 5 3 103 4 0 CORRETO
7 -20122624 -20122624 -20122623 -20122624 -20122622 -20122619 -20122621 -20122601 -20122620 -20122624 -20122624 1 0 2 5 3 23 4 0 ERRO LEITURA
8 65536 65536 65537 65536 65538 65541 65539 65763 65540 65536 65536 1 0 2 5 3 227 4 0 ERRO LEITURA
9 0 204 1 0 2 5 3 97 4 0 0 1 0 2 5 3 97 4 0 CORRETO
10 0 0 1 0 2 5 3 80 4 0 0 1 0 2 5 3 80 4 0 CORRETO
11 33488896 33488896 33488897 33488896 33488898 33488901 33488899 33489063 33488900 33488896 33488896 1 0 2 5 3 167 4 0 ERRO LEITURA
13 0 254 1 0 2 5 3 164 4 0 0 1 0 2 5 3 164 4 0 CORRETO
14 0 0 1 0 2 5 3 126 4 0 0 1 0 2 5 3 126 4 0 CORRETO
15 65024 65024 65025 65024 65026 65029 65027 65232 65028 65024 65024 1 0 2 5 3 208 4 0 ERRO LEITURA
16 0 254 1 0 2 5 3 204 4 0 0 1 0 2 5 3 204 4 0 CORRETO
17 0 0 1 0 2 5 3 71 4 0 0 1 0 2 5 3 71 4 0 CORRETO
18 0 0 1 0 2 5 3 24 4 0 0 1 0 2 5 3 24 4 0 CORRETO
19 16678912 16678912 16678913 16678912 16678914 16678917 16678915 16679115 16678916 16678912 16678912 1 0 2 5 3 203 4 0 ERRO LEITURA
20 16777216 16777420 16777217 16777216 16777218 16777221 16777219 16777341 16777220 16777216 16777216 1 0 2 5 3 125 4 0 ERRO LEITURA
21 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -2,1E+08 -210239488 1 0 2 5 3 145 4 0 ERRO ZERO
23 13369344 13369344 13369345 13369344 13369346 13369349 13369347 13369399 13369348 13369344 13369344 1 0 2 5 3 55 4 0 ERRO LEITURA
24 -25165569 -25165569 -25165823 -25165824 -25165822 -25165819 -25165821 -25165631 -25165820 -25165824 -25165824 1 0 2 5 3 193 4 0 ERRO -254
25 126976 126976 126977 126976 126978 126981 126979 127000 126980 126976 126976 1 0 2 5 3 24 4 0 ERRO LEITURA
26 16646144 16646144 16646145 16646144 16646146 16646149 16646147 16646180 16646148 16646144 16646144 1 0 2 5 3 36 4 0 ERRO LEITURA
28 16515073 16515073 16515073 16515072 16515074 16515077 16515075 16515283 16515076 16515072 16515072 1 0 2 5 3 211 4 0 ERRO ZERO
29 -16777216 -16777216 -16777215 -16777216 -16777214 -16777211 -16777213 -16777031 -16777212 -16777216 -16777216 1 0 2 5 3 185 4 0 ERRO LEITURA
31 -16776960 -16776960 -16776959 -16776960 -16776958 -16776955 -16776957 -16776899 -16776956 -16776960 -16776960 1 0 2 5 3 61 4 0 ERRO LEITURA
32 16711681 16711681 16711681 16711680 16711682 16711685 16711683 16711833 16711684 16711680 16711680 1 0 2 5 3 153 4 0 ERRO ZERO
33 0 0 1 0 2 5 3 50 4 0 0 1 0 2 5 3 50 4 0 CORRETO
34 16252929 16252929 16252929 16252928 16252930 16252933 16252931 16253027 16252932 16252928 16252928 1 0 2 5 3 99 4 0 ERRO ZERO
36 0 0 1 0 2 5 3 175 4 0 0 1 0 2 5 3 175 4 0 CORRETO
38 -33554432 -33554432 -33554431 -33554432 -33554430 -33554427 -33554429 -33554215 -33554428 -33554432 -33554432 1 0 2 5 3 217 4 0 ERRO LEITURA
39 0 96 1 0 2 5 3 233 4 0 0 1 0 2 5 3 233 4 0 CORRETO
40 0 0 1 0 2 5 3 184 4 0 0 1 0 2 5 3 184 4 0 CORRETO
41 16662272 16662272 16662273 16662272 16662274 16662277 16662275 16662335 16662276 16662272 16662272 1 0 2 5 3 63 4 0 ERRO LEITURA
42 0 0 1 0 2 5 3 96 4 0 0 1 0 2 5 3 96 4 0 CORRETO
44 0 254 1 0 2 5 3 117 4 0 0 1 0 2 5 3 117 4 0 CORRETO
45 52224 52224 52225 52224 52226 52229 52227 52318 52228 52224 52224 1 0 2 5 3 94 4 0 ERRO LEITURA
46 16646399 16646399 16646145 16646144 16646146 16646149 16646147 16646239 16646148 16646144 16646144 1 0 2 5 3 95 4 0 ERRO -254
47 -25037824 -25037824 -25037823 -25037824 -25037822 -25037819 -25037821 -25037620 -25037820 -25037824 -25037824 1 0 2 5 3 204 4 0 ERRO LEITURA
48 -16777216 -16777216 -16777215 -16777216 -16777214 -16777211 -16777213 -16777106 -16777212 -16777216 -16777216 1 0 2 5 3 110 4 0 ERRO LEITURA
50 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1,64E+09 1644295168 1 0 2 5 3 158 4 0 ERRO LEITURA
NOMENCLATURA
UTILIZADA
#
REFERÊNCIAS
(ERROS)
INFORMAÇÕES RECEBIDAS QUE CONTÉM O DADO ENVIADO PELO
ROBÔ
DADO CORRIGIDOREFERÊNCIA
UTILIZADA
Quando existe algum erro na comunicação serial, os dois últimos valores recebidos
antes do envio dos dados pelo circuito de IHM ao microcomputador, são utilizados como
referência para identificar o tipo de erro encontrado e assim corrigí-lo.
Abaixo é feita uma breve explicação sobre os três tipos de erros que foram
identificados ao longo do desenvolvimento do trabalho.
• ERRO LEITURA: esse é o erro mais comum que acontece. Os valores
recebidos são somados a um número de referência aleatório do sistema, para
corrigir esse erro e obter a informação correta enviada pelo circuito de IHM,
basta subtrair os dados recebidos por essa referência.
• ERRO ZERO: para corrigir esse erro, é necessário subtrair 1 do valor de
referência e esse resultado ser subtraído dos dados recebidos. A nomenclatura
utilizada como “ERRO ZERO” é devido ao fato de que se subtrairmos o valor

58
da referência pelo primeiro dado enviado pelo circuito de IHM, a diferença
encontrada será igual a zero.
• ERRO -254: esse é um tipo de erro mais difícil de acontecer, para corrigí-lo, é
necessário subtrair 255 do valor de referência e esse resultado ser subtraído dos
dados recebidos. Nesse caso, a nomenclatura utilizada como “ERRO -254” é
devido ao fato de que se subtrairmos o valor da referência pelo primeiro dado
enviado pelo circuito de IHM, a diferença encontrada será de -254.
Para poder identificar os dados recebidos no meio dos erros apresentados pela
comunicação serial, quando este ocorrer, foi incorporado no protocolo de comunicação entre
o circuito de IHM e o microcomputador uma seqüência numérica de 1 a 4, a Figura 6.2
procura ilustrar o que está sendo explicado.
1 1 0 0 1 1 0 0 0 0 0 0 0 0 0 1 X X X X X X X X 0 0 0 0 0 0 1 0 X X X X X X X X 0 0 0 0 0 0 1 1 X X X X X X X X 0 0 0 0 0 1 0 0
Byte de
confirmação de
início da
transmissão
1º Byte
(CCh)
Seqüência
(número 1)
2º Byte
(01h)
3º Byte
Seqüência
(número 2)
4º Byte
(02h)
Dado
5º Byte
Seqüência
(número 3)
6º Byte
(03h)
Dado
7º Byte
Seqüência
(número 4)
8º Byte
(04h)
Dado
X X X X X X X X
Dado
9º Byte
FIGURA 6.2 – SEQÜÊNCIA DE DADOS RECEBIDOS PELO PC
Sabendo-se que a seqüência de dados será conforme apresentado na Figura 6.2, é
possível identificar o momento exato em que o dado está sendo recebido pela porta serial e se
este dado possui ou não um dos erros apresentados anteriormente. Maiores detalhes com
relação ao protocolo de comunicação utilizado entre o circuito de IHM e o microcomputador,
será abordado no Capítulo 7.
Na Figura 6.3 é apresentado o fluxograma que procura ilustrar o conceito aplicado na
programação para identificar essa seqüência de dados e corrigí-la quando for necessário.

59
INÍCIO DO BLOCO DE LEITURA DA
PORTA SERIAL E AJUSTE DO ERRO
(VR[i-1] := 4) e
(VR[i-3] := 3) e
(VR[i-5] := 2) e
(VR[i-7] := 1) e
(VR[i-8] := 204)
?
LER DADOS
DA PORTA
SERIAL
i := i + 1
VR[i] := DADO RECEBIDO
VR[i-5] + VR[i-3]
+ VR[i-1] + VR[i-8]
-VR[i-7]*4 = 210
?
VR[i-5] + VR[i-3]
+ VR[i-1] + VR[i-8]
-VR[i-7]*4 = 209
?
i := i - 9
j := 0
(VR[i] = 0) ou
(VR[i] = 204)?
(VR[i] <> 0) e
(VR[i+2] - VR[i] = 204)
?
VR[i+2] - VR[i] = 0?
CONDICAO := ‘CORRETO’ CONDICAO := ‘ERRO LEITURA’ CONDICAO := ‘ERRO ZERO’ CONDICAO := ‘ERRO -254’
FIM DO BLOCO DE LEITURA DA
PORTA SERIAL E AJUSTE DO ERRO
REFERENCIA = VR[i]
VR[i] := VR[i] - REFERENCIA
i := i + 1
j := j + 1
CONDICAO =
‘ERRO LEITURA’?
VR[i] := VR[i] - REFERENCIA + 1
i := i + 1
CONDICAO =
‘ERRO ZERO’?
VR[i] := VR[i] - REFERENCIA + 255
i := i + 1
j = 10?
S S S
NNN
N N N
SSS
i := i + 1
CONDICAO =
‘CORRETO’?
N N N
SSS
SN
FIGURA 6.3 – FLUXOGRAMA DA LEITURA DA PORTA SERIAL E AJUSTE DO ERRO
6.2 PARÂMETROS DE AJUSTE DO ROBÔ
Na Figura 6.4, são mostrados os parâmetros que podem ser ajustados para a execução
correta dos cálculos e medições com relação aos movimentos executados pelo robô.

60
FIGURA 6.4 – PARÂMETROS DE AJUSTE DO ROBÔ
Segue abaixo uma breve descrição de cada um desses parâmetros:
• Nres: resolução dos sensores, que é o número de pulsos lidos em uma
revolução das rodas;
• rd e re: são os raios de cada roda;
• L: é o comprimento do eixo do robô;
• Clock: é a freqüência de oscilação do microcontrolador;
• Prescaler: parâmetro de ajuste, caso o cálculo de tempo registrado no
microcontrolador não esteja acompanhando o clock do sistema, ou seja, 1:1;
• Vel. Som (c): velocidade do som calculada com base na temperatura do
ambiente de trabalho (Temp. Amb);
• Calibração do robô: ajuste necessário de acordo com o nível de tensão da fonte
de alimentação do robô;
• Ajuste inicial de velocidade: é possível definir qual a velocidade inicial de
rotação para cada um dos motores do robô;
• informações mais detalhadas sobre os últimos dois parâmetros, serão
abordados no decorrer deste capítulo.
Para que a movimentação do robô possa ser mapeada e de uma certa forma, bem
controlada, em termos de direção e distância percorrida em relação a um referencial fixo, o
conceito utilizado foi o seguinte:
• primeiro define-se o ângulo entre o ponto de partida e o ponto de chegada
(desejado), considerando a localização e a direção inicial previamente

61
conhecidas, utilizando-se dessas informações, o movimento executado pelo
robô deve ser circular, de acordo com os valores previamente calculados, com
base nos parâmetros de ajustes do robô;
• por último a distância entre os pontos é calculada e assim como no caso
anterior, o movimento executado pelo robô, neste caso em linha reta, estará de
acordo com os valores previamente calculados, com base nos parâmetros de
ajustes do robô.
Nas Tabelas 6.2 e 6.3 são ilustrados alguns valores de ângulos calculados com base
nos parâmetros de ajustes do robô, que são utilizados como referência para a definição do
comando a ser enviado para o robô.
TABELA 6.2 – ÂNGULO CALCULADO VS. PARÂMETROS DE AJUSTES DO ROBÔ
Exemplo #1 Exemplo #2 Exemplo #3
# θ Nd Ne # θ Nd Ne # θ Nd Ne # θ Nd Ne
1 -178 -1 25 26 14 1 -1 1 -178 -1 12 1 -175 -1 16
2 -171 -1 24 27 21 2 -1 2 -165 -1 11 2 -165 -1 15
3 -165 -1 23 28 27 3 -1 3 -151 -1 10 3 -154 -1 14
4 -158 -1 22 29 34 4 -1 4 -137 -1 9 4 -144 -1 13
5 -151 -1 21 30 41 5 -1 5 -123 -1 8 5 -134 -1 12
6 -144 -1 20 31 48 6 -1 6 -110 -1 7 6 -123 -1 11
7 -137 -1 19 32 55 7 -1 7 -96 -1 6 7 -113 -1 10
8 -130 -1 18 33 62 8 -1 8 -82 -1 5 8 -103 -1 9
9 -123 -1 17 34 69 9 -1 9 -69 -1 4 9 -93 -1 8
10 -117 -1 16 35 75 10 -1 10 -55 -1 3 10 -82 -1 7
11 -110 -1 15 36 82 11 -1 11 -41 -1 2 11 -72 -1 6
12 -103 -1 14 37 89 12 -1 12 -27 -1 1 12 -62 -1 5
13 -96 -1 13 38 96 13 -1 13 27 1 -1 13 -51 -1 4
14 -89 -1 12 39 103 14 -1 14 41 2 -1 14 -41 -1 3
15 -82 -1 11 40 110 15 -1 15 55 3 -1 15 -31 -1 2
16 -75 -1 10 41 117 16 -1 16 69 4 -1 16 -21 -1 1
17 -69 -1 9 42 123 17 -1 17 82 5 -1 17 34 1 -1
18 -62 -1 8 43 130 18 -1 18 96 6 -1 18 51 2 -1
19 -55 -1 7 44 137 19 -1 19 110 7 -1 19 69 3 -1
20 -48 -1 6 45 144 20 -1 20 123 8 -1 20 86 4 -1
21 -41 -1 5 46 151 21 -1 21 137 9 -1 21 103 5 -1
22 -34 -1 4 47 158 22 -1 22 151 10 -1 22 120 6 -1
23 -27 -1 3 48 165 23 -1 23 165 11 -1 23 137 7 -1
24 -21 -1 2 49 171 24 -1 24 178 12 -1 24 154 8 -1
25 -14 -1 1 50 178 25 -1 25 171 9 -1

62
TABELA 6.3 – ÂNGULO CALCULADO VS. QUANTIDADE DE PULSOS LIDOS
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
0 0 7 14 21 27 34 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178
-1 7 14 21 27 34 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185
-2 14 21 27 34 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192
-3 21 27 34 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199
-4 27 34 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206
-5 34 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213
-6 41 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219
-7 48 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226
-8 55 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233
-9 62 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240
-10 69 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247
-11 75 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254
-12 82 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261
-13 89 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267
-14 96 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274
-15 103 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281
-16 110 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288
-17 117 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295
-18 123 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302
-19 130 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309
-20 137 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315
-21 144 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315 322
-22 151 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315 322 329
-23 158 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315 322 329 336
-24 165 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315 322 329 336 343
-25 171 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315 322 329 336 343 350
-26 178 185 192 199 206 213 219 226 233 240 247 254 261 267 274 281 288 295 302 309 315 322 329 336 343 350 357
0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -10 -11 -12 -13 -14 -15 -16 -17 -18 -19 -20 -21 -22 -23 -24 -25 -26
0 0 -7 -14 -21 -27 -34 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178
1 -7 -14 -21 -27 -34 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185
2 -14 -21 -27 -34 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192
3 -21 -27 -34 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199
4 -27 -34 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206
5 -34 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213
6 -41 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219
7 -48 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226
8 -55 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233
9 -62 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240
10 -69 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247
11 -75 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254
12 -82 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261
13 -89 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267
14 -96 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274
15 -103 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281
16 -110 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288
17 -117 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295
18 -123 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302
19 -130 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309
20 -137 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315
21 -144 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315 -322
22 -151 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315 -322 -329
23 -158 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315 -322 -329 -336
24 -165 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315 -322 -329 -336 -343
25 -171 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315 -322 -329 -336 -343 -350
26 -178 -185 -192 -199 -206 -213 -219 -226 -233 -240 -247 -254 -261 -267 -274 -281 -288 -295 -302 -309 -315 -322 -329 -336 -343 -350 -357
Ne<0
Nd > 0
Nd < 0
Ne>0
Na Tabela 6.2, são apresentados três exemplos de configurações para os parâmetros de
ajustes definidos para o robô, que resultam em seqüências diferenciadas de ângulos possíveis
que podem ser atingidos no caminho percorrido pelo robô.

63

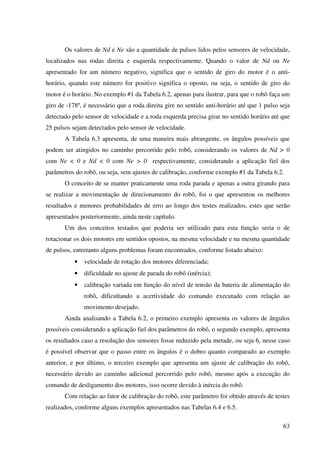

Os valores de Nd e Ne são a quantidade de pulsos lidos pelos sensores de velocidade,
localizados nas rodas direita e esquerda respectivamente. Quando o valor de Nd ou Ne
apresentado for um número negativo, significa que o sentido de giro do motor é o anti-
horário, quando este número for positivo significa o oposto, ou seja, o sentido de giro do
motor é o horário. No exemplo #1 da Tabela 6.2, apenas para ilustrar, para que o robô faça um
giro de -178º, é necessário que a roda direita gire no sentido anti-horário até que 1 pulso seja
detectado pelo sensor de velocidade e a roda esquerda precisa girar no sentido horário até que
25 pulsos sejam detectados pelo sensor de velocidade.
A Tabela 6.3 apresenta, de uma maneira mais abrangente, os ângulos possíveis que
podem ser atingidos no caminho percorrido pelo robô, considerando os valores de Nd > 0
com Ne < 0 e Nd < 0 com Ne > 0 respectivamente, considerando a aplicação fiel dos
parâmetros do robô, ou seja, sem ajustes de calibração, conforme exemplo #1 da Tabela 6.2.
O conceito de se manter praticamente uma roda parada e apenas a outra girando para
se realizar a movimentação de direcionamento do robô, foi o que apresentou os melhores
resultados e menores probabilidades de erro ao longo dos testes realizados, estes que serão
apresentados posteriormente, ainda neste capítulo.
Um dos conceitos testados que poderia ser utilizado para esta função seria o de
rotacionar os dois motores em sentidos opostos, na mesma velocidade e na mesma quantidade
de pulsos, entretanto alguns problemas foram encontrados, conforme listado abaixo:
• velocidade de rotação dos motores diferenciada;
• dificuldade no ajuste de parada do robô (inércia);
• calibração variada em função do nível de tensão da bateria de alimentação do
robô, dificultando a acertividade do comando executado com relação ao
movimento desejado.
Ainda analisando a Tabela 6.2, o primeiro exemplo apresenta os valores de ângulos
possíveis considerando a aplicação fiel dos parâmetros do robô, o segundo exemplo, apresenta
os resultados caso a resolução dos sensores fosse reduzido pela metade, ou seja 6, nesse caso
é possível observar que o passo entre os ângulos é o dobro quanto comparado ao exemplo
anterior, e por último, o terceiro exemplo que apresenta um ajuste de calibração do robô,
necessário devido ao caminho adicional percorrido pelo robô, mesmo após a execução do
comando de desligamento dos motores, isso ocorre devido à inércia do robô.
Com relação ao fator de calibração do robô, este parâmetro foi obtido através de testes
realizados, conforme alguns exemplos apresentados nas Tabelas 6.4 e 6.5.

64
TABELA 6.4 – TESTES DE VERIFICAÇÃO DO COMANDO ENVIADO VS. EXECUTADO PELO ROBÔ
Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne Nd Ne
1 -1 1 -3 3 1 -1 1 -2 -2 2 -4 6 2 -2 5 -5 -3 3 -5 7 3 -3 9 -5
2 -1 1 -2 2 1 -1 3 -3 -2 2 -4 5 2 -2 5 -4 -3 3 -7 6 3 -3 7 -6
3 -1 1 -1 2 1 -1 2 -4 -2 2 -4 5 2 -2 7 -4 -3 3 -7 5 3 -3 9 -5
4 -1 1 -2 2 1 -1 3 -2 -2 2 -5 5 2 -2 5 -4 -3 3 -5 9 3 -3 10 -6
5 -1 1 -2 1 1 -1 1 -3 -2 2 -5 5 2 -2 5 -5 -3 3 -6 8 3 -3 9 -5
6 -1 1 -2 2 1 -1 3 -2 -2 2 -4 5 2 -2 5 -5 -3 3 -5 7 3 -3 8 -5
7 -1 1 -2 3 1 -1 2 -4 -2 2 -5 6 2 -2 6 -3 -3 3 -6 7 3 -3 9 -7
8 -1 1 -2 2 1 -1 2 -4 -2 2 -4 4 2 -2 7 -4 -3 3 -5 7 3 -3 10 -5
9 -1 1 -4 1 1 -1 3 -3 -2 2 -5 6 2 -2 5 -7 -3 3 -6 7 3 -3 8 -5
10 -1 1 -2 2 1 -1 3 -2 -2 2 -5 4 2 -2 6 -3 -3 3 -5 7 3 -3 10 -6
11 -1 1 -3 2 1 -1 1 -3 -2 2 -4 5 2 -2 5 -3 -3 3 -5 8 3 -3 7 -5
12 -1 1 -1 2 1 -1 2 -2 -2 2 -4 5 2 -2 6 -4 -3 3 -7 7 3 -3 9 -5
13 -1 1 -2 1 1 -1 3 -3 -2 2 -5 6 2 -2 6 -4 -3 3 -6 10 3 -3 11 -6
14 -1 1 -3 2 1 -1 3 -2 -2 2 -4 4 2 -2 7 -6 -3 3 -6 6 3 -3 8 -4
15 -1 1 -1 2 1 -1 1 -3 -2 2 -5 6 2 -2 6 -5 -3 3 -6 7 3 -3 7 -6
16 -1 1 -3 2 1 -1 4 -2 -2 2 -5 6 2 -2 4 -3 -3 3 -6 7 3 -3 8 -6
17 -1 1 -2 2 1 -1 2 -2 -2 2 -4 5 2 -2 7 -4 -3 3 -6 8 3 -3 10 -4
18 -1 1 -2 2 1 -1 1 -2 -2 2 -4 6 2 -2 6 -5 -3 3 -5 7 3 -3 8 -5
19 -1 1 -2 1 1 -1 3 -2 -2 2 -5 4 2 -2 6 -4 -3 3 -6 9 3 -3 9 -5
20 -1 1 -3 1 1 -1 2 -2 -2 2 -5 5 2 -2 7 -3 -3 3 -6 8 3 -3 7 -5
21 -1 1 -2 1 1 -1 2 -4 -2 2 -4 6 2 -2 5 -4 -3 3 -6 7 3 -3 9 -6
22 -1 1 -2 1 1 -1 3 -3 -2 2 -4 6 2 -2 4 -6 -3 3 -5 7 3 -3 8 -6
23 -1 1 -1 2 1 -1 3 -3 -2 2 -5 7 2 -2 4 -3 -3 3 -6 7 3 -3 9 -4
24 -1 1 -3 1 1 -1 2 -4 -2 2 -4 4 2 -2 6 -4 -3 3 -6 7 3 -3 8 -6
25 -1 1 -2 2 1 -1 3 -2 -2 2 -5 6 2 -2 6 -4 -3 3 -6 9 3 -3 9 -6
Média -2,2 1,8 Média 2,3 -2,7 Média -4,5 5,3 Média 5,6 -4,2 Média -5,8 7,4 Média 8,6 -5,4
Enviado RecebidoEnviado Recebido Enviado RecebidoEnviado RecebidoEnviado Recebido Enviado Recebido
-4
-3
-2
-1
0
0
1
2
3
4
0 5 10 15 20 25
Ne
Nd
-6
-5
-4
-3
-2
3
4
5
6
7
0 5 10 15 20 25
Ne
Nd
-8
-7
-6
-5
-4
5
6
7
8
9
0 5 10 15 20 25
Ne
Nd
Foi solicitado ao robô que ele executasse 25 vezes o mesmo comando, e que esta
seqüência de repetições acontecesse para 6 comandos diferentes.
O objetivo dos testes apresentados na Tabela 6.4 foi o de verificar se o comando
executado pelo robô, independentemente de qual fosse, apresentasse um resultado constante.
Nos três casos apresentados graficamente, existem pequenas dispersões em torno da média
dos resultados obtidos, porém a maior incidência de resultados obtidos está na própria média.
Conclui-se portanto, apenas como exemplo, que quando se desejar que o robô realize um giro
de 27º, o comando que deve ser enviado para que ele execute algo próximo disso, deve ser o
de Nd = -1 e Ne = 1, sendo que o resultado obtido será algo em torno de Nd = -2 e Ne = 2,
equivalente a um ângulo de giro de 27º, conforme dados apresentados na Tabela 6.3.
Na Tabela 6.5, são apresentados os resultados de alguns testes que tiveram como
objetivo confrontar o comando enviado para o robô versus o resultado do comando executado

65
pelo robô, versus o caminho real percorrido pelo robô. Para isso, o robô foi inicialmente
posicionado sempre em uma mesma direção e comandos iguais foram enviados ao robô até
que este completasse um giro de 360º, ou algo próximo disso.
TABELA 6.5 – TESTES DO COMANDO ENVIADO VS. EXECUTADO PELO ROBÔ (ÂNGULO DE GIRO)
Real Real Real
Nd Ne θ Nd Ne θ θ Nd Ne θ Nd Ne θ θ Nd Ne θ Nd Ne θ θ
2 -1 21 4 -2 41 30 3 -1 27 6 -2 55 43 4 -1 34 7 -4 75 61
2 -1 21 4 -2 41 30 3 -1 27 6 -2 55 43 4 -1 34 9 -2 75 61
2 -1 21 4 -3 48 35 3 -1 27 5 -3 55 43 4 -1 34 8 -1 62 51
2 -1 21 4 -1 34 25 3 -1 27 6 -1 48 37 4 -1 34 8 -3 75 61
2 -1 21 4 -2 41 30 3 -1 27 5 -2 48 37 4 -1 34 7 -2 62 51
2 -1 21 4 -2 41 30 3 -1 27 6 -2 54 42 4 -1 34 7 -2 62 51
2 -1 21 3 -2 34 25 3 -1 27 7 -2 62 48 4 -1 34 7 -1 55 45
2 -1 21 3 -2 34 25 3 -1 27 7 -2 62 48 Total 238 Total 466 380
2 -1 21 4 -2 41 30 3 -1 27 6 -1 48 37 Média 34 Média 67 54
2 -1 21 5 -1 41 30 Total 243 Total 487 380
2 -1 21 4 -2 41 30 Média 27 Média 54 42 196% 82%
2 -1 21 5 -1 41 30
Total 252 Total 478 350 200% 78%
Média 21 Média 40 29
190% 73%
Real Real Real
Nd Ne θ Nd Ne θ θ Nd Ne θ Nd Ne θ θ Nd Ne θ Nd Ne θ θ
5 -1 41 10 -1 75 61 6 -1 48 11 -1 82 72 7 -1 55 12 -2 96 78
5 -1 41 9 -2 76 62 6 -1 48 12 -2 96 84 7 -1 55 11 -3 96 78
5 -1 41 9 -2 75 61 6 -1 48 11 -2 89 78 7 -1 55 12 -4 110 90
5 -1 41 10 -3 89 73 6 -1 48 10 -3 89 78 7 -1 55 10 -1 75 61
5 -1 41 9 -2 76 62 6 -1 48 11 -2 89 78 7 -1 55 11 -2 89 73
5 -1 41 9 -2 75 61 Total 240 Total 445 390 Total 275 Total 466 380
Total 246 Total 466 380 Média 48 Média 89 78 Média 55 Média 93 76
Média 41 Média 78 63
185% 88% 169% 82%
189% 82%
Teste #4 Teste #5 Teste #6
Teste #3Teste #2Teste #1
Enviado RecebidoEnviado Recebido
Enviado Recebido
Enviado Recebido
Enviado Recebido Enviado Recebido
Pegando como exemplo o teste número 4, pode-se observar que o comando enviado
pelo computador ao robô, deveria resultar em um ângulo de giro do robô próximo de 246º,
porém o resultado recebido do robô apresenta que o ângulo de giro do robô foi de 466º, isso
equivale a 189% acima do valor esperado, além do mais é possível observar que apesar do
valor recebido apontar um valor de 466º, o ângulo real de giro do robô foi aproximadamente
380º, isso equivale a 82% do valor recebido do robô.
É possível obsevar pelos demais testes apresentados nessa tabela, que essas diferenças
não diferem muito de um comando para outro, mostrando uma certa precisão se utilizarmos
esses parâmetros de ajustes ao enviar os dados para o robô.

66
Apesar de diversos outros testes terem sido executados, apenas 6 deles foram
apresentados na Tabela 6.5, porém isso não interfere na conclusão final obtida, pois os
resultados obtidos foram muito semelhantes.
Na Tabela 6.6 são apresentadas as distâncias calculadas em relação à quantidade de
pulsos lidos pelo microcontrolador, com base na leitura dos sensores de velocidade.
TABELA 6.6 – DISTÂNCIA CALCULADA VS. QUANTIDADE DE PULSOS LIDOS
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
0 0 1 2 3 3 4 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22
1 1 2 3 3 4 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23
2 2 3 3 4 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23
3 3 3 4 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24
4 3 4 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25
5 4 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26
6 5 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27
7 6 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28
8 7 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28
9 8 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29
10 8 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30
11 9 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31
12 10 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32
13 11 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33
14 12 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34
15 13 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34
16 13 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35
17 14 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36
18 15 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37
19 16 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38
20 17 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39
21 18 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39 39
22 18 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39 39 40
23 19 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39 39 40 41
24 20 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39 39 40 41 42
25 21 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39 39 40 41 42 43
26 22 23 23 24 25 26 27 28 28 29 30 31 32 33 34 34 35 36 37 38 39 39 40 41 42 43 44
Nd > 0
Ne>0
Para que robô percorra um caminho em linha reta, é necessário que o giro dos motores
esquerdo e direito sejam iguais, ou seja, a quantidade de pulsos lidos pelos sensores de ambos
os lados deve ser igual (Nd = Ne).
Um dos problemas identificados é que ao mandar o robô percorrer um caminho em
linha reta, quando os motores são desligados, o motor direito demora mais tempo para parar
do que o do lado esquerdo, isso faz com que o robô tenha um ângulo de giro em relação ao
ponto de partida.
A Tabela 6.7, apresenta alguns testes realizados, com o objetivo de fazer com que o
robô percorra um caminho em linha reta.
Os testes 1 e 2 mostram as distâncias calculadas versus a distância percorrida e medida
pelo robô, versus a distância real percorrida pelo robô. Foram feitas 10 medições para cada
comando, a primeira com Nd = Ne = 20 pulsos e a segunda com Nd = Ne = 35 pulsos.

67
TABELA 6.7 – TESTES DO COMANDO ENVIADO VS. EXECUTADO PELO ROBÔ (LINHA RETA)
Real Real
Nd Ne θ Dist. Nd Ne θ Dist. Dist. Nd Ne θ Dist. Nd Ne θ Dist. Dist.
20 20 0 34 45 37 55 69 67 35 35 0 59 60 53 48 95 93
20 20 0 34 41 35 41 64 61 35 35 0 59 56 51 34 90 89
20 20 0 34 46 37 62 70 67 35 35 0 59 59 52 48 93 90
20 20 0 34 41 35 41 64 63 35 35 0 59 56 50 41 89 87
20 20 0 34 42 35 48 65 63 35 35 0 59 61 50 75 93 91
20 20 0 34 40 35 34 63 61 35 35 0 59 61 50 75 93 89
20 20 0 34 42 35 48 65 63 35 35 0 59 61 50 75 93 89
20 20 0 34 44 36 55 67 65 35 35 0 59 59 49 69 90 87
20 20 0 34 42 36 41 65 65 35 35 0 59 59 51 55 92 89
20 20 0 34 40 34 41 62 62 35 35 0 59 54 49 34 86 85
Média 34 Média 47 65 63 Média 59 Média 55 91 89
Diferença 31 97% Diferença 32 97%
Real Real
10 20 -69 25 29 29 0 49 47 25 35 -69 50 48 46 14 79 77
10 20 -69 25 33 30 21 53 53 25 35 -69 50 49 45 27 79 77
10 20 -69 25 32 30 14 52 50 25 35 -69 50 49 46 21 80 79
10 20 -69 25 30 29 7 49 47 25 35 -69 50 49 46 21 80 79
10 20 -69 25 30 29 7 49 48 25 35 -69 50 47 46 7 78 76
10 20 -69 25 29 28 7 48 47 25 35 -69 50 47 45 14 77 75
10 20 -69 25 33 29 27 52 50 25 35 -69 50 46 45 7 76 75
10 20 -69 25 30 29 7 49 47 25 35 -69 50 46 45 7 76 74
10 20 -69 25 31 29 14 50 50 25 35 -69 50 46 44 14 75 75
10 20 -69 25 28 28 0 47 45 25 35 -69 50 47 45 14 77 76
Recebido
Recebido
Teste #1 Teste #2
Teste #3 Teste #4
Enviado Recebido Enviado
Enviado Recebido Enviado
Analisando os resultados dos testes 1 e 2, é possível observar que independentemente
da distância solicitada que o robô percorresse, quando Nd for igual a Ne, a diferença é de
aproximadamente 31cm a mais do que o desejado, para valores de Nd e Ne abaixo de 20
pulsos, essa diferença tende a diminuir devido a diminuição da força de inércia. A diferença
entre o valor real medido e o valor calculado com base na leitura dos pulsos foi extremamente
pequena, de apenas 2cm, essa diferença se mostrou constante em praticamente todos os testes
realizados. As principais causas para essa diferença podem ser:
• leitura adicional de um pulso pelos sensores de velocidade;
• erro devido a resolução de leitura dos pulsos (apenas 12 ímãs);
• diferenças entre os valores considerados para os cálculos versus as medidas
reais, como por exemplo, raio das rodas.

68
As Figuras 6.5, 6.6, 6.7 e 6.8 mostram a imagem dos caminhos percorridos pelo robô,
os 10 pontos de chegada, e a direção final do robô dos testes 1, 2, 3 e 4 respectivamente.
FIGURA 6.5 – TESTE #1 RELACIONADO AOS DADOS DA TABELA 6.7 (ESCALA 1:4,8)

69

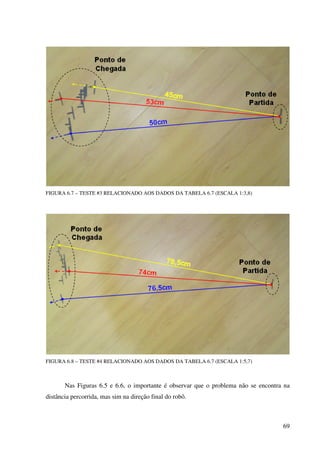

Nas Figuras 6.5 e 6.6, o importante é observar que o problema não se encontra na
distância percorrida, mas sim na direção final do robô.

70

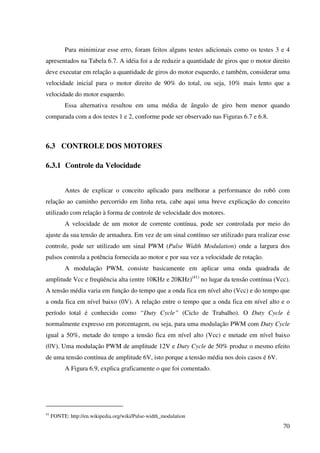

Para minimizar esse erro, foram feitos alguns testes adicionais como os testes 3 e 4
apresentados na Tabela 6.7. A idéia foi a de reduzir a quantidade de giros que o motor direito
deve executar em relação a quantidade de giros do motor esquerdo, e também, considerar uma
velocidade inicial para o motor direito de 90% do total, ou seja, 10% mais lento que a
velocidade do motor esquerdo.
Essa alternativa resultou em uma média de ângulo de giro bem menor quando
comparada com a dos testes 1 e 2, conforme pode ser observado nas Figuras 6.7 e 6.8.
6.3 CONTROLE DOS MOTORES
6.3.1 Controle da Velocidade
Antes de explicar o conceito aplicado para melhorar a performance do robô com
relação ao caminho percorrido em linha reta, cabe aqui uma breve explicação do conceito
utilizado com relação à forma de controle de velocidade dos motores.
A velocidade de um motor de corrente contínua, pode ser controlada por meio do
ajuste da sua tensão de armadura. Em vez de um sinal contínuo ser utilizado para realizar esse
controle, pode ser utilizado um sinal PWM (Pulse Width Modulation) onde a largura dos
pulsos controla a potência fornecida ao motor e por sua vez a velocidade de rotação.
A modulação PWM, consiste basicamente em aplicar uma onda quadrada de
amplitude Vcc e freqüência alta (entre 10KHz e 20KHz)(41)
no lugar da tensão contínua (Vcc).
A tensão média varia em função do tempo que a onda fica em nível alto (Vcc) e do tempo que
a onda fica em nível baixo (0V). A relação entre o tempo que a onda fica em nível alto e o
período total é conhecido como “Duty Cycle” (Ciclo de Trabalho). O Duty Cycle é
normalmente expresso em porcentagem, ou seja, para uma modulação PWM com Duty Cycle
igual a 50%, metade do tempo a tensão fica em nível alto (Vcc) e metade em nível baixo
(0V). Uma modulação PWM de amplitude 12V e Duty Cycle de 50% produz o mesmo efeito
de uma tensão contínua de amplitude 6V, isto porque a tensão média nos dois casos é 6V.
A Figura 6.9, explica graficamente o que foi comentado.
41
FONTE: http://en.wikipedia.org/wiki/Pulse-width_modulation

71
Contador
Valor de Referência
Saída do PWM
FIGURA 6.9 – VARIAÇÃO DO SINAL PWM
Neste projeto o PWM é gerado pelo próprio microcontrolador, onde um contador é
incrementado de acordo com o clock adotado para o sistema (4MHz) e é resetado no final de
cada período do PWM. Quando o valor do contador é maior que o valor da referência, a saída
do PWM muda o estado de alto para baixo [25].
A resolução do PWM adotada é de 8 bits, o que significa um valor máximo de 255 em
decimal (FFh) e a freqüência de operação é de:
KHz
MHzf
Freqüência TCK
843,7
510
4
510
===
A Figura 6.10 apresenta um exemplo de ciclo de trabalho, considerando um valor de
referência igual 50% do total (127,5 em decimal).
Ciclo de Trabalho = 50%
Velocidade = 50%
127,5 (referência)
fTCK/510
FIGURA 6.10 – EXEMPLO DE VARIAÇÃO DO SINAL PWM (50% DE CICLO DE TRABALHO)
6.3.2 Controle da Quantidade de Rotações
Como explicado anteriormente, os valores de Nd e Ne são a quantidade de pulsos lidos
pelos sensores de velocidade, localizados nas rodas direita e esquerda respectivamente. Com
base nos valores de Nd e Ne, o microcontrolador consegue definir o momento exato em que o
motor deve ser desligado. O sinal recebido dos sensores de velocidade incrementam dois

72
contadores no microcontrolador que ele utiliza como referência para comparar com os valores
recebidos de Nd e Ne.
A Figura 6.11, procura ilustrar o diagrama de estados baseado na lógica de
programação utilizada para identificar a mudança de estado nas portas do microcontrolador,
por onde o sinal dos sensores de velocidade será recebido.
PB6L
e
PB7L
PB6L
e
PB7H
Incrementa
Variável 1
Incrementa
Variável 2
PB6H
e
PB7H
PB7
PB6H
e
PB7L
Incrementa
Variável 2
Incrementa
Variável 1
PB6
PB6
PB7
PB6 PB7
PB6 PB7
Legenda:
PB6L = Pino 6 da porta B do microcontrolador está em nível baixo;
PB6H = Pino 6 da porta B do microcontrolador está em nível alto;
PB6 = Mudança de estado do pino 6 da porta B de nível alto para nível baixo;
PB6 = Mudança de estado do pino 6 da porta B de nível baixo para nível alto;
PB7L = Pino 7 da porta B do microcontrolador está em nível baixo;
PB7H = Pino 7 da porta B do microcontrolador está em nível alto;
PB7 = Mudança de estado do pino 7 da porta B de nível alto para nível baixo;
PB7 = Mudança de estado do pino 7 da porta B de nível baixo para nível alto.
FIGURA 6.11 – DIAGRAMA DE ESTADOS (SINAL DOS SENSORES DE VELOCIDADE)
6.3.3 Compensação da Velocidade
Para melhorar a performance do robô, com relação ao caminho percorrido em linha
reta, foi incorporado na lógica de programação do microcontrolador um sistema de
compensação de velocidade.

73
A Figura 6.12 apresenta o fluxograma dessa programação, onde é possível entender o
conceito utilizado.
FIGURA 6.12 – FLUXOGRAMA DA LÓGICA DE COMPENSAÇÃO DE VELOCIDADE
Um conceito interessante que também poderia ser aplicado no controle de velocidade,
é através do desenvolvimento de um algoritmo de controle PI (Proporcional Integral) no
microcontrolador para garantir uma melhor precisão no controle de velocidade dos motores de
corrente contínua, conforme apresentado no artigo [35].
Com o objetivo de ilustrar o conceito explicado no fluxograma acima, foram
realizados oito testes, sendo quatro sem utilizar o sistema de compensação de velocidade e
quatro utilizando-o.
A Tabela 6.8, apresenta os resultados dos quatro testes sem a utilização do sistema de
compensação de velocidade e a Figura 6.13, mostra a imagem dos caminhos percorridos pelo
robô, relacionados com estes testes. Já a Tabela 6.9 e a Figura 6.14, apresentam os resultados
dos quatro testes utilizando o sistema de compensação de velocidade.

74
TABELA 6.8 – TESTES DE DESEMPENHO SEM SISTEMA DE COMPENSAÇÃO DE VELOCIDADE
Real Real
20 20 0 34 53 43 69 80 76 10 20 -69 25 40 34 41 62 61
20 20 0 34 52 42 68 79 75 10 20 -69 25 40 34 41 62 62
20 20 0 34 52 41 76 78 75 10 20 -69 25 39 33 41 60 60
20 20 0 34 52 41 75 78 75 10 20 -69 25 39 33 42 60 59
20 20 0 34 49 40 62 75 71 10 20 -69 25 40 33 48 61 60
Real Real
45 45 0 75 79 66 89 121 115 35 45 -69 67 76 64 82 117 114
45 45 0 75 80 66 96 122 116 35 45 -69 67 75 65 69 117 114
45 45 0 75 80 67 89 123 117 35 45 -69 67 74 64 68 116 111
45 45 0 75 79 66 89 121 114 35 45 -69 67 73 63 69 114 110
45 45 0 75 78 66 83 121 115 35 45 -69 67 75 63 82 116 112
Teste #3 Teste #4
Teste #1 Teste #2
FIGURA 6.13 – TESTE RELACIONADO AOS DADOS DA TABELA 6.8 (ESCALA 1:7,6)

75
TABELA 6.9 – TESTES DE DESEMPENHO COM SISTEMA DE COMPENSAÇÃO DE VELOCIDADE
Real Real
20 20 0 34 41 32 62 61 61 10 20 -69 25 34 32 14 55 54
20 20 0 34 40 34 41 62 61 10 20 -69 25 30 30 0 50 48
20 20 0 34 39 33 41 60 60 10 20 -69 25 29 30 -7 49 49
20 20 0 34 37 33 27 59 57 10 20 -69 25 31 30 7 51 50
20 20 0 34 35 32 21 56 55 10 20 -69 25 29 29 0 49 48
Real Real
45 45 0 75 70 63 48 111 107 35 45 -69 67 67 62 34 108 107
45 45 0 75 69 61 55 109 106 35 45 -69 67 60 54 41 96 94
45 45 0 75 69 62 48 110 107 35 45 -69 67 62 60 14 102 101
45 45 0 75 71 63 55 112 109 35 45 -69 67 61 53 55 96 93
45 45 0 75 71 62 61 111 108 35 45 -69 67 65 60 34 105 103
Teste #3 Teste #4
Teste #1 Teste #2
FIGURA 6.14 – TESTE RELACIONADO AOS DADOS DA TABELA 6.9 (ESCALA 1:7,7)

76
Comparando os resultados apresentados nas Tabelas 6.8 e 6.9, e analisando as imagens
apresentadas nas Figuras 6.13 e 6.14, é possível concluir uma grande melhora em relação ao
caminho percorrido, entretanto ainda existe um pequeno ângulo de giro no final do percurso.
Esse erro pode ser compensado descontando essa diferença do próximo comando a ser
enviado ao robô.
6.4 INTERFACE GRÁFICA
Conforme já comentado anteriormente, a Figura 6.1, apresenta a tela do programa de
controle em execução. É possível observar nessa imagem, que existe uma área gráfica onde é
possível desenhar o caminho que se deseja que o robô percorra.
Após desenhado o caminho que o robô deve percorrer, essa informação gráfica,
precisa ser convertida em valores de Nd e Ne, que é a linguagem de comando de
movimentação do robô.
Para se definir os valores de Nd e Ne, é necessário saber qual a direção do caminho
desenhado, em outras palavras, qual o ângulo de giro do robô em relação a posição anterior
que ele se encontrava.
A definição desse ângulo, depende da direção que o robô se encontrava anteriormente,
dependendo dessa posição, o cálculo para a definição do comando correto a ser escolhido
pode variar.
Ao longo do desenvolvimento do projeto, observou-se que existem 81 possibilidades
diferentes que precisam ser consideradas no cálculo para a definição do ângulo de giro do
robô.
Para facilitar o entendimento, a Figura 6.15 apresenta algumas situações possíveis de
movimentação do robô, onde cada cor representa um caminho simulado.
Partindo-se do princípio de que o ponto de origem nesse gráfico é realmente o ponto
de partida do robô, e que o ângulo inicial considerado é igual a 0º, ou seja, a direção inicial do
robô é no sentido do eixo x > 0, na Figura 6.16 é possível observar o resultado dos cálculos
que teoricamente devem ser considerados no caminho a ser percorrido pelo robô.

77
0 46 48 5038 40 42 4430 32 34 3622 24 26 2814 16 18 206 8 10 12
4
2
2 4
12
10
8
6
20
18
16
14
28
26
24
22
36
34
32
30
50
48
46
44
42
40
38
FIGURA 6.15 – SIMULAÇÃO DE CAMINHOS POSSÍVEIS A SEREM PERCORRIDOS PELO ROBÔ
x y Dx Dy α θ x y Dx Dy α θ x y Dx Dy α θ
x>0 y>0 14 10 14 10 36 x>0 y>0 10 48 14 10 78 x>0 y>0 14 34 14 10 68
x>0 y>0 20 20 6 10 59 23 x>0 y<0 32 44 22 -4 -10 -89 x=0 y>0 14 40 0 6 90 22
x>0 y>0 30 24 10 4 22 -37 x>0 y<0 41 38 9 -6 -34 -23 x<0 y>0 11 46 -3 6 -63 27
x>0 y<0 38 16 8 -8 -45 -67 x<0 y<0 27 29 -14 -9 33 -114 x>0 y>0 17 46 3 6 63 -27
x<0 y<0 33 4 -5 -12 67 -68 x<0 y<0 25 25 -2 -4 63 31 x<0 y<0 11 34 -3 -6 63 153
x<0 y>0 25 5 -8 1 -7 -75 x<0 y<0 12 20 -13 -5 21 -42 x>0 y<0 17 34 3 -6 -63 -153
x<0 y>0 0 0 -25 -5 11 18 x>0 y>0 32 44 20 24 50 -151
x y Dx Dy α θ x y Dx Dy α θ
x>0 y>0 37 11 14 10 17 x>0 y>0 49 20 14 10 22
x>0 y<0 43 8 6 -3 -27 -43 x<0 y>0 41 30 -8 10 -51 106
x>0 y>0 47 13 4 5 51 78 x<0 y>0 34 32 -7 2 -16 35
x<0 y<0 39 11 -8 -2 14 143 x<0 y<0 31 26 -3 -6 63 79
x>0 y<0 47 9 8 -2 -14 152 x<0 y>0 29 28 -2 2 -45 -108
x<0 y>0 41 15 -6 6 -45 149 x>0 y>0 46 34 17 6 19 -116
x>0 y<0 50 12 9 -3 -18 207 x<0 y<0 37 22 -9 -12 53 -146
x>0 y<0 49 20 12 -2 -9 117
FIGURA 6.16 – RESULTADO DOS CÁLCULOS BASEADOS NOS CAMINHOS DA FIGURA 6.15

78

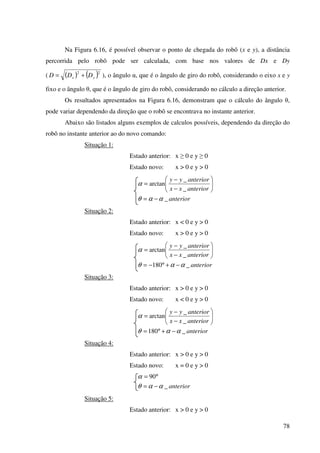

Na Figura 6.16, é possível observar o ponto de chegada do robô (x e y), a distância
percorrida pelo robô pode ser calculada, com base nos valores de Dx e Dy
( ( ) ( )22
yx DDD += ), o ângulo α, que é o ângulo de giro do robô, considerando o eixo x e y
fixo e o ângulo θ, que é o ângulo de giro do robô, considerando no cálculo a direção anterior.
Os resultados apresentados na Figura 6.16, demonstram que o cálculo do ângulo θ,
pode variar dependendo da direção que o robô se encontrava no instante anterior.
Abaixo são listados alguns exemplos de calculos possíveis, dependendo da direção do
robô no instante anterior ao do novo comando:
Situação 1:
Estado anterior: x ≥ 0 e y ≥ 0
Estado novo: x > 0 e y > 0
anterior
anteriorxx
anterioryy
_
_
_
arctan
ααθ
α
−=






−
−
=
Situação 2:
Estado anterior: x < 0 e y > 0
Estado novo: x > 0 e y > 0
anterior
anteriorxx
anterioryy
_180
_
_
arctan
ααθ
α
−+°−=






−
−
=
Situação 3:
Estado anterior: x > 0 e y > 0
Estado novo: x < 0 e y > 0
anterior
anteriorxx
anterioryy
_180
_
_
arctan
ααθ
α
−+°=






−
−
=
Situação 4:
Estado novo: x = 0 e y > 0
anterior_
90
ααθ
α
−=
°=
Situação 5:

79
Estado novo: x = 0 e y < 0
anterior_
90
ααθ
α
−=
°−=
Situação 6:
Estado anterior: x = 0 e y > 0
Estado novo: x < 0 e y > 0
anterior
anteriorxx
anterioryy
_
_
_
arctan
ααθ
α
+=






−
−
=
A Figura 6.17, apresenta as 81 situações possíveis identificadas, que devem ser
consideradas no cálculo para a definição do ângulo de giro do robô.
As situações destacadas em cinza, são as situações mais prováveis de acontecer e que
foram introduzidas na lógica de programação do software de controle do robô.
Estado anterior x>0 y>0 x<0 y>0 x>0 y>0 x<0 y>0 x>0 y>0 x<0 y>0 x=0 y>0 x=0 y>0 x=0 y>0
Estado novo x>0 y>0 x<0 y>0 x<0 y>0 x>0 y>0 x=0 y>0 x=0 y>0 x<0 y>0 x>0 y>0 x=0 y>0
Estado novo x>0 y<0 x<0 y<0 x<0 y<0 x>0 y<0 x=0 y<0 x=0 y<0 x<0 y<0 x>0 y<0 x=0 y<0
Estado anterior x>0 y<0 x<0 y<0 x>0 y<0 x<0 y<0 x>0 y<0 x<0 y<0 x=0 y<0 x=0 y<0 x=0 y<0
Estado novo x>0 y=0 x<0 y=0 x<0 y=0 x>0 y=0 x=0 y=0 x=0 y=0 x<0 y=0 x>0 y=0 x=0 y=0
Estado anterior x>0 y=0 x<0 y=0 x>0 y=0 x<0 y=0 x>0 y=0 x<0 y=0 x=0 y=0 x=0 y=0 x=0 y=0
FIGURA 6.17 – SITUAÇÕES POSSÍVEIS PARA O CÁLCULO DO ÂNGULO DE GIRO DO ROBÔ
A seguir serão apresentados os resultados de alguns testes realizados, utilizando-se da
interface gráfica do software de controle do robô.
Para facilitar o desenvolvimento do trabalho e análise dos resultados dos testes, criou-
se no software de controle, 10 caminhos pré-definidos para que o robô percorra.

80
A Figura 6.18, apresenta a tela do software de controle, com o resultado do primeiro
teste executado e a Figura 6.19, apresenta uma foto do caminho real percorrido pelo robô.
FIGURA 6.18 – TESTE #01 UTILIZANDO-SE A INTERFACE GRÁFICA
FIGURA 6.19 – CAMINHO REAL PERCORRIDO PELO ROBÔ (TESTE #01) (ESCALA 1:7,8)
Legenda:
Caminho Desejado —
Caminho Real —
Caminho Aproximado —
Dados Recebidos
Comandos Enviados
Obstáculos detectados
Caminho Selecionado
Comandos
Enviados

81

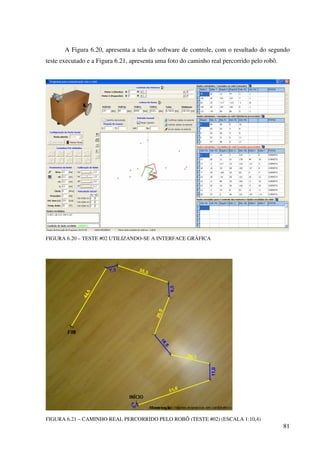

A Figura 6.20, apresenta a tela do software de controle, com o resultado do segundo

82

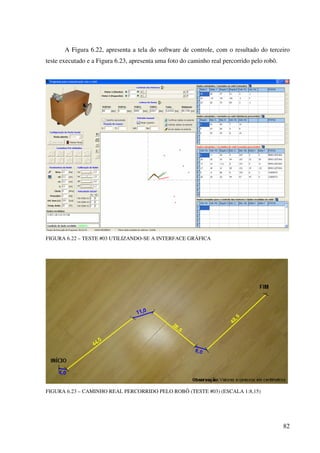

A Figura 6.22, apresenta a tela do software de controle, com o resultado do terceiro

83

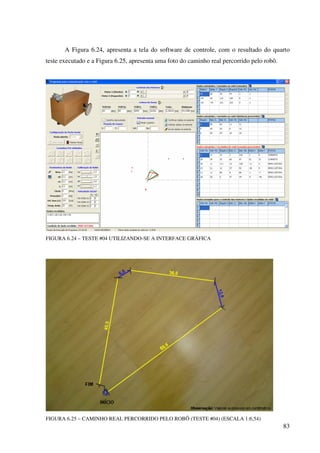

A Figura 6.24, apresenta a tela do software de controle, com o resultado do quarto

84

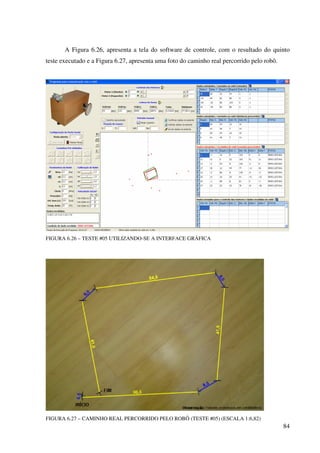

A Figura 6.26, apresenta a tela do software de controle, com o resultado do quinto

85

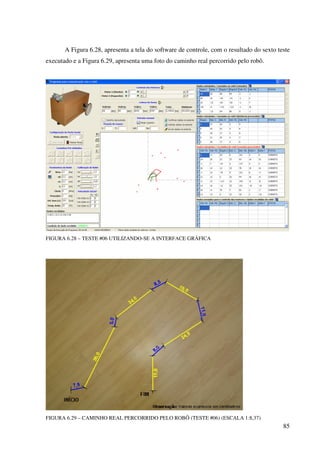

A Figura 6.28, apresenta a tela do software de controle, com o resultado do sexto teste
executado e a Figura 6.29, apresenta uma foto do caminho real percorrido pelo robô.

86
A Figura 6.30, apresenta a tela do software de controle, com o resultado do sétimo

87
A Figura 6.32, apresenta a tela do software de controle, com o resultado do oitavo

88
A Figura 6.34, apresenta a tela do software de controle, com o resultado do nono teste
executado e a Figura 6.35, apresenta uma foto do caminho real percorrido pelo robô.

89

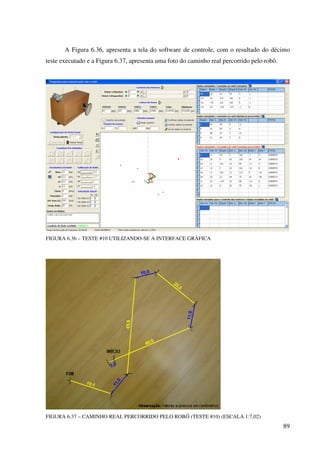

A Figura 6.36, apresenta a tela do software de controle, com o resultado do décimo

90
A Figura 6.38, apresenta a tela do software de controle, com o resultado do último

91
A diferença entre este último teste e os demais testes apresentados anteriormente, está
nos obstáculos adicionais incluídos no caminho do robô, com o objetivo de ilustrar o
obstáculo detectado comparando os valores de distância calculados com base nos valores
recebidos do robô, versus a distância real que o obstáculo se encontrava do robô (valores
apresentados em vermelho na Figura 6.39).
6.5 PROGRAMAÇÃO DOS MICROCONTROLADORES
Apesar de algumas partes da lógica de programação utilizada nos microcontroladores
já terem sido abordadas anteriormente, esta seção tem por objetivo sumarizar a lógica de
programação utilizada tanto no circuito de IHM, quanto no circuito de controle do robô.
As Figuras 6.40 e 6.41, apresentam os fluxogramas correspondentes à lógica de
programação do circuito de IHM e do robô respectivamente.
FIGURA 6.40 – FLUXOGRAMA DA LÓGICA DE PROGRAMAÇÃO DO CIRCUITO DE IHM

92
FIGURA 6.41 – FLUXOGRAMA DA LÓGICA DE PROGRAMAÇÃO DO CIRCUITO DO ROBÔ
Para maiores detalhes, os Anexos 10.1.13 e 10.1.14, apresentam a listagem final dos
programas utilizados nos microcontroladores do circuito de IHM e do robô respectivamente.

93
7 SISTEMA DE COMUNICAÇÃO
O sistema de comunicação desenvolvido e utilizado no projeto pode ser dividido em
duas partes:
1. comunicação serial: entre a Interface Homem-Máquina (IHM), computador
pessoal, e o circuito de IHM (com os módulos de comunicação por meio de
radiofreqüência);
2. comunicação bidirecional por meio de radiofreqüência: é a comunicação
utilizada entre o circuito de interface homem-máquina e o robô.
Basicamente, pode-se dizer que apenas duas informações trafegam entre o computador
pessoal e o robô, são elas:
1. comandos enviados pelo computador pessoal para a movimentação do robô, ou
para a leitura do sensor de ultrasom;
2. dados lidos pelos sensores que são enviados pelo robô ao computador pessoal, para
o processamento desses dados.
7.1 COMUNICAÇÃO SERIAL
Como explicado anteriormente, a comunicação realizada entre o computador pessoal e
o circuito de IHM é serial.
A taxa de transmissão utilizada é de 2.400 bits por segundo.
Nessa comunicação não houve preocupação em utilizar nenhum tipo de codificação
que evitasse qualquer tipo de erro no envio/ recebimento dos dados. Apesar de alguns
problemas de recepção de dados, conforme já abordado no capítulo anterior, existe sempre um
padrão na informação recebida que pode ser identificado e o dado correto que deve ser
considerado é possível de ser extraído. Outros testes realizados também com a comunicação
serial, serão apresentados no final deste Capítulo.

94
7.1.1 Protocolo de Comunicação (PC ↔ Circuito de IHM)
A seguir, será dada uma breve explicação do protocolo de comunicação utilizado na
comunicação serial entre o computador pessoal e o circuito de IHM.
7.1.1.1 Sentido do fluxo de dados (PC → Circuito de IHM)
Um total de sete bytes são enviados ao circuito de IHM através do computador
pessoal.
Os dois primeiros bytes, CCh (11001100 em binário), são utilizados para identificar o
início da comunicação entre o computador pessoal e o circuito de IHM.
O nibble menos significativo do terceiro byte é utilizado para a definição do sentido de
rotação dos motores, mais precisamente, os bits 0 e 1 definem o sentido de rotação do motor 1
(esquerdo) e os bits 2 e 3 definem o sentido de rotação do motor 2 (direito). A Tabela 7.1
apresenta as possibilidades de movimentação do robô de acordo com os valores definidos por
esses quatro bits e a Figura 7.1, procura ilustrar de uma maneira geral o explicado na tabela.
TABELA 7.1 – AÇÃO DOS MOTORES/ ROBÔ DE ACORDO COM O COMANDO RECEBIDO
Bits
7 6 5 4 3 2 1 0
Motor 1
(Esquerdo)
Motor 2
(Direito)
Movimento do
Robô(42)
X X X X 0 0 0 0 Parado Parado Parado
X X X X 0 0 0 1 Sentido horário Parado Gira para Esquerda
X X X X 0 0 1 0 Sentido anti-horário Parado Gira para Direita
X X X X 0 1 0 0 Parado Sentido horário Gira para Esquerda
X X X X 0 1 0 1 Sentido horário Sentido horário Gira para Esquerda
X X X X 0 1 1 0 Sentido anti-horário Sentido horário Frente
X X X X 0 1 1 1 Parado Sentido horário Gira para Esquerda
X X X X 1 0 0 0 Parado Sentido anti-horário Gira para Direita
X X X X 1 0 0 1 Sentido horário Sentido anti-horário Trás
X X X X 1 0 1 0 Sentido anti-horário Sentido anti-horário Gira para Direita
X X X X 1 0 1 1 Parado Sentido anti-horário Gira para Direita
42
Considerando a mesma velocidade de rotação dos motores 1 e 2

95
Bits
7 6 5 4 3 2 1 0
Motor 1
(Esquerdo)
Motor 2
(Direito)
Movimento do
Robô
(42)
X X X X 1 1 0 1 Sentido horário Parado Gira para Esquerda
X X X X 1 1 1 0 Sentido anti-horário Parado Gira para Direita
Pelo fato de existir três estados possíveis para o motor (parado, girando no sentido
horário ou girando no sentido anti-horário), leva-se à necessidade da utilização de pelo menos
dois bits para cada motor, por essa razão é necessário o uso de pelo menos 4 bits para a
definição correta do movimento a ser executado pelo robô.
FIGURA 7.1 – AÇÃO DOS MOTORES/ ROBÔ DE ACORDO COM O COMANDO RECEBIDO

96
O quarto e quinto bytes definem a velocidade de rotação dos motores 1 e 2
respectivamente e o sexto e sétimo bytes, definem a quantidade de pulsos que os sensores de
velocidade localizados próximo às rodas devem detectar.
Depois de confirmado o início da recepção (byte CChx2 reconhecido), o
microcontrolador irá armazenar os cinco próximos bytes enviados pelo computador pessoal.
A Figura 7.2 ilustra o pacote de informações transmitido do computador pessoal ao
circuito de interface homem-máquina.
FIGURA 7.2 – PACOTE DE DADOS TRANSMITIDO DO PC AO CIRCUITO DE IHM (PADRÃO #01)
Além desse padrão de dados a serem transmitidos entre o computador pessoal e o
circuito de IHM, existem outros dois padrões definidos, sendo:
1. leitura do sensor de ultrasom, utilizado para confirmar a distância que o obstáculo
está do robô. A Figura 7.3 ilustra o protocolo de comunicação utilizado;
2. para que seja solicitado ao robô o reenvio do último dado transmitido por ele, este
que tem como objetivo confirmar os dados recebidos anteriormente, ou que por
algum motivo, não foram detectados pelo circuito de recepção do módulo de IHM.
A Figura 7.4 ilustra neste caso, o protocolo de comunicação utilizado.
Pela Figura 7.3, é possível observar que o padrão utilizado para solicitar ao robô a
leitura do sensor de ultrasom é através de uma seqüência de 5 bytes iguais à FF em
hexadecimal, ou seja, 255 em decimal.

97

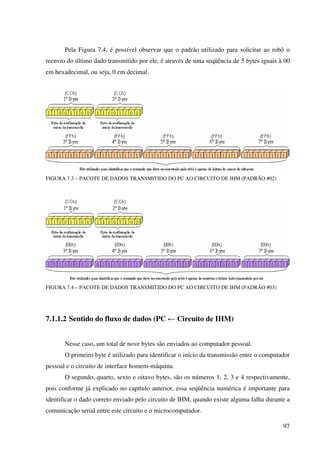

Pela Figura 7.4, é possível observar que o padrão utilizado para solicitar ao robô o
reenvio do último dado transmitido por ele, é através de uma seqüência de 5 bytes iguais à 00
em hexadecimal, ou seja, 0 em decimal.
7.1.1.2 Sentido do fluxo de dados (PC ← Circuito de IHM)
Nesse caso, um total de nove bytes são enviados ao computador pessoal.
O primeiro byte é utilizado para identificar o início da transmissão entre o computador
pessoal e o circuito de interface homem-máquina.
O segundo, quarto, sexto e oitavo bytes, são os números 1, 2, 3 e 4 respectivamente,
pois conforme já explicado no capítulo anterior, essa seqüência numérica é importante para
identificar o dado correto enviado pelo circuito de IHM, quando existe alguma falha durante a
comunicação serial entre este circuito e o microcomputador.

98
O terceiro e quinto bytes estão relacionados com a quantidade de pulsos lidos pelos
sensores de velocidade localizados próximos aos motores 1 e 2 respectivamente.
O sétimo e nono bytes, contemplam respectivamente o valor do byte mais e menos
significativo do registrador de 16 bits, com o tempo medido pelo microcontrolador, referente
ao “tempo de vôo” da onda sonora emitida pelo sensor de ultrasom.
A Figura 7.5 ilustra o pacote de informações transmitido do circuito de interface
homem-máquina ao computador pessoal.
FIGURA 7.5 – PACOTE DE DADOS TRANSMITIDO DO CIRCUITO DE IHM AO PC
7.2 COMUNICAÇÃO BIDIRECIONAL VIA RF
Nessa comunicação, apesar da freqüência de trabalho dos módulos de comunicação ser
alta, 433,92MHz, o que proporciona uma boa imunidade a ruídos e interferências, constatou-
se que o envio de dados com seqüências de bits 1 ou 0, maior do que 4 bits apresentavam uma
grande quantidade de erro na recepção dos dados.
Com o intuito de minimizar esse erro, utilizou-se uma técnica de codificação dos
dados conforme apresentado na Tabela 7.2.
TABELA 7.2 – RELAÇÃO ENTRE BITS DE DADOS ORIGINAIS E CODIFICADOS
Bit Original Bit Codificado
0 10
1 01
Pode ser observado que um bit 0 é substituído por dois bits 10 e um bit 1 é substituído
por dois bits 01, logo é possível observar que a quantidade de bits a ser enviado é duplicada.

99
Esse tipo de codificação é bem semelhante ao método de codificação de dados do tipo
Manchester(43)
, muito utilizado na comunicação de dados.
Na codificação Manchester, cada bit é dividido em dois intervalos. Um bit 1 é
codificado utilizando uma transição no meio do intervalo, iniciando com nível alto e, após a
transição, nível baixo. Na codificação do bit 0 ocorre o inverso, iniciando com nível baixo e,
após a transição, nível alto. Esse esquema garante que todo bit tenha uma transição no meio
do intervalo total, tornando fácil à estação receptora a sincronização com a estação
transmissora.
A Figura 7.6, exemplifica a codificação conforme explicado anteriormente.
FIGURA 7.6 – EXEMPLO DE CODIFICAÇÃO DOS DADOS
É possível observar que utilizando-se essa técnica de codificação a maior seqüência
possível de bits 0’s ou 1’s é igual a 2, dessa forma, o problema identificado anteriormente na
comunicação devido a seqüências de bits iguais maiores do que 4 bits deixam de existir.
Na Tabela 7.3, é possível observar a relação entre todos os valores codificados e
decodificados, ou seja, em sua forma original.
A Figura 7.7, tem como objetivo ilustrar o processo de codificação e decodificação
(número 8 como exemplo), adotado na lógica de programação dos microcontroladores, tanto
do circuito do robô, quanto do circuito de IHM. Neste exemplo, é possível observar a
transição do valor inicial em sua forma original, para a forma final codificada e vice-versa.
43
FONTE: http://en.wikipedia.org/wiki/Manchester_code

100
TABELA 7.3 – VALORES CODIFICADOS VS. VALORES DECODIFICADOS
Comando Assembler Variável BIN HEX DEC Comando Assembler Variável BIN HEX DEC
temp = 0 0 0 0 1 0 0 0 8 8 ld temp,X temp = 0 1 1 0 1 0 1 0 6A 106
andi temp,0x0F temp = 0 0 0 0 1 0 0 0 08 8 clr final final = 0 0 0 0 0 0 0 0 00 0
mov temp1,temp temp1 = 0 1 1 0 1 0 1 0 6A 106
clr final final = 0 0 0 0 0 0 0 0 00 0 andi temp,0x01 temp = 0 0 0 0 0 0 0 0 00 0
mov temp1,temp temp1 = 0 0 0 0 1 0 0 0 08 8 add final,temp final = 0 0 0 0 0 0 0 0 00 0
com temp temp = 1 1 1 1 0 1 1 1 F7 247 lsr temp1 temp1 = 0 0 1 1 0 1 0 1 35 53
mov temp,temp1 temp = 0 0 1 1 0 1 0 1 35 53
lsl temp temp = 1 1 1 0 1 1 1 0 EE 238 andi temp,0x02 temp = 0 0 0 0 0 0 0 0 00 0
mov desloc,temp desloc = 1 1 1 0 1 1 1 0 EE 238 add final,temp final = 0 0 0 0 0 0 0 0 00 0
mov desloc1,temp1 desloc1 = 0 0 0 0 1 0 0 0 08 8 lsr temp1 temp1 = 0 0 0 1 1 0 1 0 1A 26
andi desloc1,0x01 desloc1 = 0 0 0 0 0 0 0 0 00 0 mov temp,temp1 temp = 0 0 0 1 1 0 1 0 1A 26
andi desloc,0x02 desloc = 0 0 0 0 0 0 1 0 02 2 andi temp,0x04 temp = 0 0 0 0 0 0 0 0 00 0
add desloc,desloc1 desloc = 0 0 0 0 0 0 1 0 02 2 add final,temp final = 0 0 0 0 0 0 0 0 00 0
add final,desloc final = 0 0 0 0 0 0 1 0 02 2 lsr temp1 temp1 = 0 0 0 0 1 1 0 1 0D 13
mov temp,temp1 temp = 0 0 0 0 1 1 0 1 0D 13
lsl temp temp = 1 1 0 1 1 1 0 0 DC 220 andi temp,0x08 temp = 0 0 0 0 1 0 0 0 08 8
lsl temp1 temp1 = 0 0 0 1 0 0 0 0 10 16 add final,temp final = 0 0 0 0 1 0 0 0 08 8
mov desloc,temp desloc = 1 1 0 1 1 1 0 0 DC 220
mov desloc1,temp1 desloc1 = 0 0 0 1 0 0 0 0 10 16
andi desloc1,0x04 desloc1 = 0 0 0 0 0 0 0 0 00 0
andi desloc,0x08 desloc = 0 0 0 0 1 0 0 0 08 8
add desloc,desloc1 desloc = 0 0 0 0 1 0 0 0 08 8
add final,desloc final = 0 0 0 0 1 0 1 0 0A 10
lsl temp temp = 1 0 1 1 1 0 0 0 B8 184
lsl temp1 temp1 = 0 0 1 0 0 0 0 0 20 32
mov desloc,temp desloc = 1 0 1 1 1 0 0 0 B8 184
lsl temp temp = 0 1 1 1 0 0 0 0 70 112
lsl temp1 temp1 = 0 1 0 0 0 0 0 0 40 64
mov desloc,temp desloc = 0 1 1 1 0 0 0 0 70 112
PROCESSO DE CODIFICAÇÃO PROCESSO DE DECODIFICAÇÃO
FIGURA 7.7 – PROCESSO DE CODIFICAÇÃO E DECODIFICAÇÃO DOS DADOS

101
7.2.1 Protocolo de Comunicação (Circuito de IHM ↔ Robô)
A seguir, será dada uma breve explicação do protocolo de comunicação utilizado na
comunicação RF entre o circuito de interface homem-máquina e o robô.
7.2.1.1 Sentido do fluxo de dados (Circuito de IHM → Robô)
Além do processo de codificação aplicado no dado trafegado por meio de
radiofreqüência, para evitar que o robô executasse algum comando que não fosse exatamente
o comando requisitado pelo circuito de IHM, foi adicionado à lógica de programação do robô
um sistema “checksum” (44)
.
O conceito é o seguinte:
1. O circuito de IHM envia o comando para o robô no mínimo duas vezes;
2. Após o primeiro pacote de dados ser recebido pelo robô, os valores são somados e
armazenados em uma variável;
3. Após o segundo pacote de dados ser recebido pelo robô, da mesma forma como
anteriormente os valores são somados e posteriormente comparados com o
resultado da soma do primeiro pacote.
4. Caso o resultado da comparação seja de valores iguais o robô executa o comando
recebido, caso contrário, aguarda uma nova seqüência de dados do circuito de
IHM.
No fluxo de dados do circuito de IHM para o robô, um total de doze bytes codificados
são enviados ao robô.
início da comunicação entre o circuito de IHM e o robô.
O terceiro e o quarto bytes, são utilizados para a definição do sentido de rotação dos
motores, mais precisamente, o nibble menos significativo do terceiro byte define o sentido de
rotação do motor 1 (direito) e o nibble mais significativo define o sentido de rotação do motor
2 (esquerdo).
44
FONTE: http://en.wikipedia.org/wiki/Checksum (O termo checksum é geralmente utilizado, quando pretende
se referir a algum tipo de cheque redundante.

102
O quinto e sexto bytes, definem a velocidade de rotação do motor 1, enquanto que o
sétimo e oitavo bytes definem a velocidade de rotação do motor 2.
O nono e décimo bytes, definem o valor de Nd, ou seja, a quantidade de variações
(ímãs detectados) que o sensor do lado direito deve detectar para que em seguida, o comando
de parada do motor direito seja executado.
Os dois últimos bytes, definem o valor de Ne, ou seja, a quantidade de variações (ímãs
detectados) que o sensor do lado esquerdo deve detectar para que em seguida, o comando de
parada do motor esquerdo seja executado.
Depois de confirmado o início da recepção (byte CCh reconhecido) e o processo de
checksum, os dados recebidos serão decodificados.
A Figura 7.8 ilustra o pacote de informações original recebido do PC e o
correspondente pacote de informações codificado a ser transmitido do circuito de interface
homem-máquina ao circuito de comunicação do robô.
FIGURA 7.8 – PACOTE DE DADOS TRANSMITIDO DO CIRCUITO DE IHM AO ROBÔ (PADRÃO #01)
Da mesma forma que na trasmissão de dados entre o PC e o circuito de IHM, além
desse padrão de dados a serem transmitidos, existem outros dois padrões definidos, sendo:
1. leitura do sensor de ultrasom, na qual a Figura 7.9, procura ilustrar os dados
trafegados nessa situação, tanto em sua forma original, quanto codificados.
2. reenvio dos dados pelo robô, apresentados pela Figura 7.10.

103
7.2.1.2 Sentido do fluxo de dados (Circuito de IHM ← Robô)
Um total de dez bytes codificados são enviados ao circuito de interface homem-
máquina.
início da comunicação entre o circuito de IHM e o robô.
O terceiro e o quarto bytes estão relacionados com a quantidade de pulsos, ímãs
detectados, pelo sensor de velocidade do lado direito, assim como o quinto e sexto bytes estão
relacionados com o sensor do lado esquerdo.
O sétimo e oitavo bytes contemplam o valor do byte mais significativo do registrador
de 16 bits, assim como o nono e décimo bytes contemplam o valor do byte menos
significativo do registrador de 16 bits, este que possui o tempo medido pelo microcontrolador,
referente ao “tempo de vôo” da onda sonora emitida pelo sensor de ultrasom.

104
A Figura 7.11 ilustra o pacote de informações original e o correspondente pacote de
informações codificado a ser transmitido do circuito de transmissão do robô ao circuito de
interface homem-máquina.
FIGURA 7.11 – PACOTE DE DADOS TRANSMITIDO DO ROBÔ AO CIRCUITO DE IHM
É importante esclarecer que o byte CCh (11001100 em binário, ou 204 em decimal),
está sendo utilizado para o reconhecimento do pacote de dados, pois não existe a possibilidade
de se ter um caractere codificado igual ao caractere CCh, além de que a seqüência máxima de
bits 0’s ou 1’s nesse byte é igual a 2. Será possível observar que após diversos testes
realizados e apresentados no final deste Capítulo, enviando uma seqüência de dois bytes igual
a CCh para identificar o início da transmissão de dados entre os módulos de comunicação RF,
e aplicando a codificação nos demais bytes, conforme explicado anteriormente, é mais do que
suficiente para garantir uma comunicação por meio de radiofreqüência confiável.
Para se ter uma visão geral de todo o sistema de comunicação, a Figura 7.12 procura
ilustrar o fluxo de dados trafegados entre o computador pessoal, o circuito de interface
homem-máquina e o robô.

105
FIGURA 7.12 – VISÃO GERAL DO FLUXO DE DADOS TRAFEGADOS NO SISTEMA
7.3 ALGUNS TESTES DE COMUNICAÇÃO REALIZADOS
7.3.1 Comunicação Serial (Parte 1)
O objetivo principal desse teste foi o de confirmar o funcionamento do circuito elétrico
proposto e da porta serial do computador, para tornar possível a comunicação entre o
microcontrolador do circuito de transmissão/ recepção de dados para o robô e o computador
pessoal (IHM).
O teste foi realizado, utilizando-se o Software RComSerial v1.1, obtido na Internet(45)
,
a Figura 7.13, apresenta o software utilizado, assim como o resultado do teste executado.
45
FONTE: http://www.rogercom.com (Freeware)

106
FIGURA 7.13 – TELA DO SOFTWARE RCOMSERIAL V1.1 E O RESULTADO OBTIDO (PARTE 1)
Nesse teste, não foi necessário nenhum tipo de desenvolvimento lógico, a nível de
programação. Adotou-se o conceito de que o caractere a ser enviado, deveria ser o mesmo a
ser recebido.
O resultado obtido foi satisfatório e conforme o esperado.
FIGURA 7.14 – DIAGRAMA ELÉTRICO DO CIRCUITO TESTE DA COMUNICAÇÃO SERIAL (PARTE 1)

107
O objetivo principal desse teste foi o de confirmar o funcionamento do circuito elétrico
proposto e da lógica de programação desenvolvida para o microcontrolador, tornando possível
a comunicação entre o microcontrolador do circuito de transmissão/ recepção de dados para o
robô e o computador pessoal (IHM).
O teste foi realizado, utilizando-se o software RComSerial v1.1, o mesmo utilizado no
teste anterior. A Figura 7.15, apresenta o software utilizado, assim como o resultado do teste
executado.
FIGURA 7.15 – TELA DO SOFTWARE RCOMSERIAL V1.1 E O RESULTADO OBTIDO (PARTE 2)
A Figura 7.16 apresenta o circuito elétrico correspondente ao teste realizado, assim
como na Figura 7.17 é apresentado o fluxograma correspondente à lógica de programação
utilizada no teste executado.
no Anexo 10.1.1.

-
!#$%'()*+,-
./0123456789:;=?@ABCDEFGH
IJKLMNOPQRSTUVWXYZ[]^_`
abcdefghijklmnopqrstuvwxyz{|}~
€‚ƒ„…†‡ˆ‰Š‹ŒŽ‘’“”•–—
˜™š›œžŸ ¡¢£¤¥¦§¨©ª«¬-
®¯ °±²³´µ¶·¸¹º»¼½¾¿ÀÁÂÃÄÅÆÇ
ÈÉÊËÌÍÎÏÐÑÒÓÔÕÖ×ØÙÚÛÜÝÞ
ßàáâãäåæçèéêëìíîïðñòóôõö÷øùúûüý
þÿ

108
FIGURA 7.16 – DIAGRAMA ELÉTRICO DO CIRCUITO TESTE DA COMUNICAÇÃO SERIAL (PARTE 2)
FIGURA 7.17 – FLUXOGRAMA DA LÓGICA UTILIZADA NA COMUNICAÇÃO SERIAL (PARTE 2)
Nesse teste, foi desenvolvida a primeira parte da lógica de programação do circuito de
interface com o usuário, é através dessa comunicação serial, que o computador pessoal
receberá os dados dos sensores do robô, para que essas informações sejam processadas e
novos dados enviados ao robô para que ele realize determinada ação.
O resultado obtido foi satisfatório e conforme o esperado.

109
O objetivo principal desse teste foi o de confirmar o funcionamento da lógica de
programação desenvolvida em Delphi® para o computador pessoal, para tornar possível a
visualização e confirmação dos dados enviados pelo microcontrolador.
O circuito elétrico e a lógica de programação desenvolvida para o microcontrolador
não sofreram alteração em relação ao teste apresentado anteriormente (Comunicação Serial –
Parte 2).
utilizada no teste executado. A Figura 7.19 ilustra a tela do programa em execução.
No fluxograma, é possível observar o conceito adotado na programação.
no Anexo 10.1.2.
FIGURA 7.18 – FLUXOGRAMA DA LÓGICA UTILIZADA NA COMUNICAÇÃO SERIAL (PARTE 3)

110
FIGURA 7.19 – TELA EM EXECUÇÃO DO PROGRAMA DESENVOLVIDO
Esse teste foi importante para confirmar que os dados que estavam sendo enviados
pelo microcontrolador seriam apresentados fielmente ao usuário. A lógica de programação
desenvolvida no Delphi® apresentou um resultado satisfatório e conforme o esperado.
7.3.4 Comunicação Unidirecional Via RF (Parte 1)
Esse teste teve como objetivo, a confirmação do funcionamento da transmissão de
dados entre os módulos de comunicação.
Inicialmente, utilizando-se um gerador de funções, uma onda quadrada foi transmitida
pelo módulo de transmissão e recebida pelo módulo de recepção.
A onda quadrada transmitida, juntamente com a onda quadrada recebida, pode ser
verificada pelo uso de um osciloscópio, conforme ilustrado na Figura 7.20.
FIGURA 7.20 – ONDA QUADRADA TRANSMITIDA (CH1) VS. ONDA QUADRADA RECEBIDA (CH2)

111
FIGURA 7.21 – DIAGRAMA ELÉTRICO DO CIRCUITO COMUNICAÇÃO UNIDIRECIONAL (PARTE 1)
Foram realizados alguns testes com esse sistema e a Figura 7.20 apresenta as duas
principais medições realizadas, uma onda quadrada na freqüência de 5,0MHz foi enviada pelo
módulo de transmissão e perfeitamente recebida pelo módulo de recepção, assim como uma
onda quadrada na freqüência de aproximadamente 2,5MHz foi enviada pelo módulo de
transmissão e perfeitamente recebida pelo módulo de recepção.
Portanto, o resultado obtido foi satisfatório e conforme o esperado.
7.3.5 Comunicação Unidirecional Via RF (Parte 2)
Esse teste teve como objetivo, a confirmação do funcionamento da transmissão de
dados entre os módulos de comunicação e das lógicas de programação desenvolvidas para
cada um dos módulos.
A Figura 7.22 apresenta o circuito elétrico dos dois módulos (receptor e transmissor)
que correspondem ao teste realizado e a Figura 7.23 apresenta o fluxograma correspondente à
lógica de programação utilizada no microcontrolador do módulo do transmissor.
no Anexo 10.1.3.

112
FIGURA 7.22 – DIAGRAMA ELÉTRICO DO CIRCUITO COMUNICAÇÃO UNIDIRECIONAL (PARTE 2)
FIGURA 7.23 – FLUXOGRAMA DA LÓGICA UTILIZADA PARA O MÓDULO DO TRANSMISSOR

113
utilizada no microcontrolador do módulo do receptor.
no Anexo 10.1.4.
FIGURA 7.24 – FLUXOGRAMA DA LÓGICA UTILIZADA PARA O MÓDULO DO RECEPTOR

114
A lógica de programação desenvolvida para a interface com o usuário, praticamente
não sofreu alteração em relação ao teste apresentado anteriormente (Comunicação Serial –
Parte 3). A Figura 7.25 ilustra a tela do programa em execução.
Inicialmente estava-se encontrando bastante dificuldade para obter êxito no resultado
desse teste. A comunicação não constante entre os módulos de transmissão e recepção, sem
que haja um protocolo de comunicação entre eles torna quase impossível de comprovar o
recebimento exato da mensagem que está sendo transmitida pelo transmissor.
A simulação apresentava os resultados conforme o esperado, mas o teste real falhava.
Dessa forma, esse teste foi dividido em duas partes, a primeira parte, focando em testar
fisicamente a lógica de programação desenvolvida para cada um dos módulos, ignorando
assim os módulos de comunicação, ou seja, o circuito elétrico anteriormente apresentado na
Figura 7.22, foi concebido inicialmente, conforme apresentado na Figura 7.26. Após os
ajustes necessários na lógica de programação, essa parte do teste passou a apresentar o
funcionamento correto, portanto, deu-se prosseguimento ao objetivo principal do teste, que
após mais alguns ajustes no protocolo de comunicação (conforme explicado anteriormente
neste Capítulo), o resultado obtido foi satisfatório e conforme o esperado.

115
FIGURA 7.26 – DIAGRAMA ELÉTRICO DO TESTE DE COMUNICAÇÃO POR MEIO DE UART
7.3.6 Acionamento dos Motores (Parte 1)
Esse teste teve como objetivo, a verificação do funcionamento dos motores, assim
como das lógicas de programação desenvolvidas (módulos de transmissão/ recepção), para
que os motores pudessem ser precisamente controlados através do computador pessoal.
que correspondem ao teste realizado.
FIGURA 7.27 – DIAGRAMA ELÉTRICO DO CIRCUITO ACIONAMENTO DOS MOTORES (PARTE 1)

116
utilizada no microcontrolador do módulo do transmissor.
no Anexo 10.1.6.
FIGURA 7.28 – FLUXOGRAMA DA LÓGICA UTILIZADA PARA O MÓDULO DO TRANSMISSOR
utilizada no microcontrolador do módulo do receptor.
no Anexo 10.1.7.

117
FIGURA 7.29 – FLUXOGRAMA DA LÓGICA UTILIZADA PARA O MÓDULO DO RECEPTOR
A lógica de programação desenvolvida para a interface com o usuário, sofreu algumas
alterações em relação ao teste apresentado anteriormente (Comunicação Serial – Parte 3).
Foram adicionados os comandos necessários que permitissem o controle preciso dos
motores. A Figura 7.30 ilustra a tela do programa em execução.
Para maiores detalhes, a listagem do programa teste (apenas o adicional em relação ao
apresentado no Anexo 10.1.2), pode ser encontrada no Anexo 10.1.8.

118
Utilizando como exemplo, os comandos apresentados na Figura 7.30, o conceito da
lógica de comunicação adotada, é ilustrado nas Figuras 7.31 e 7.32.
FIGURA 7.31 – PACOTE DE DADOS ENVIADO PELO PC AO CIRCUITO DE TRANSMISSÃO
FIGURA 7.32 – PACOTE DE DADOS ORIGINAL E CODIFICADO

119
É possível observar que o pacote de dados original, enviado pelo PC ao circuito de
transmissão, contempla primeiramente dois bytes de reconhecimento de envio dos dados, um
terceiro byte que contém os comandos necessários que vão dar o sentido de rotação de cada
motor, e por último dois bytes cada um responsável pela velocidade de rotação dos motores 1
e 2. Nessa fase, não é aplicada codificação para o envio dos dados.
Quanto ao envio dos dados do circuito de transmissão ao circuito de acionamento dos
motores, os dois primeiros bytes de reconhecimento do pacote, não sofrem nenhum tipo de
codificação (não existe a possibilidade de se ter um caractere codificado igual ao caractere
CCh, esse é um dos motivos pelo qual esse caractere foi utilizado para o reconhecimento do
pacote, conforme detalhes abordados anteriormente neste Capítulo); já os demais caracteres,
3º byte (C8h), 4º byte (00h) e 5º byte (00h), são codificados de acordo com a Tabela 7.3.
Por fim, para que esse teste funcionasse corretamente, foi necessário fazer a correlação
entre os motores 1 e 2, esquerdo e direito respectivamente, com os comandos necessários para
que o movimento do conjunto ocorresse da forma desejada.
A Tabela 7.4, apresenta essa correlação, semelhante ao já apresentado na Tabela 7.1.
TABELA 7.4 – RELAÇÃO ENTRE OS COMANDOS E OS MOVIMENTOS DOS MOTORES
BIN HEX DEC Motor 1 Motor 2 Conjunto
11000000 C0 192 Parado Parado Parado
11000001 C1 193 Trás Parado Gira para esquerda
11000010 C2 194 Frente Parado Gira para direita 
11000011 C3 195 Parado Parado Parado
11000100 C4 196 Parado Frente Gira para esquerda
11000101 C5 197 Trás Frente Gira para esquerda
11000110 C6 198 Frente Frente Frente
11000111 C7 199 Parado Frente Gira para esquerda
11001000 C8 200 Parado Trás Gira para direita 
11001001 C9 201 Trás Trás Trás
11001010 CA 202 Frente Trás Gira para direita 
11001011 CB 203 Parado Trás Gira para direita 
11001100 CC 204 Parado Parado Parado
11001101 CD 205 Trás Parado Gira para esquerda
11001110 CE 206 Frente Parado Gira para direita 
11001111 CF 207 Parado Parado Parado
Após diversos testes e ajustes, conseguiu-se o desempenho desejado e o sistema
passou a funcionar corretamente.

120
7.3.7 Acionamento dos Motores (Parte 2)
Esse teste é muito semelhante ao apresentado anteriormente, a diferença entre eles está
no fato de que os comandos para o acionamento dos motores serão feitos por meio de
radiofreqüência, ou seja, o objetivo desse teste é o de verificar o funcionamento dos motores,
através de dados enviados a longa distância.
que correspondem ao teste realizado.
FIGURA 7.33 – DIAGRAMA ELÉTRICO DO CIRCUITO ACIONAMENTO DOS MOTORES (PARTE 2)
Nesse teste, não foi necessário nenhum tipo de desenvolvimento lógico, em nível de
programação. O protocolo de comunicação utilizado no teste anterior funcionou perfeitamente
na comunicação sem fio. Portanto, os programas utilizados nos microcontroladores, tanto no
circuito de transmissão, quanto no circuito de acionamento dos motores, não sofreram
nenhuma alteração em relação ao teste anterior.
O sistema apresentou um resultado muito semelhante ao anterior (comunicação direta
entre os microcontroladores), exceto quando a carga da bateria de alimentação do circuito de
acionamento dos motores estava baixa, onde os motores não respondiam a todos os comandos
do circuito de transmissão.

121
7.3.8 Comunicação Bidirecional Via RF
Esse teste teve como objetivo testar o funcionamento da comunicação bidirecional por
meio de RF entre o circuito de IHM e o circuito do robô.
Nesse teste, preocupou-se apenas em garantir que a informação recebida pelo circuito
de recepção da IHM, provinda do robô e transmitida ao PC fosse correta.
A Figura 7.34 apresenta o circuito elétrico dos dois módulos (IHM e robô) que
correspondem ao teste realizado.
FIGURA 7.34 – DIAGRAMA ELÉTRICO DO CIRCUITO DE COMUNICAÇÃO BIDIRECIONAL VIA RF

122
utilizada no microcontrolador do módulo da IHM.
no Anexo 10.1.9.
FIGURA 7.35 – FLUXOGRAMA DA LÓGICA UTILIZADA PARA O MÓDULO DA IHM
utilizada no microcontrolador do módulo do robô.
no Anexo 10.1.10.

123
FIGURA 7.36 – FLUXOGRAMA DA LÓGICA UTILIZADA PARA O MÓDULO DO ROBÔ
A lógica de programação utilizada para a interface com o usuário, é a mesma da
apresentada anteriormente (Acionamento dos Motores – Parte 1). A Figura 7.37 ilustra a tela
do programa em execução.
É possível também observar na Figura 7.37 a seqüência de números recebidos pelo
módulo de IHM, informação enviada pelo módulo de transmissão do robô.
Seqüência
de números
Byte de identificação
dos dados (CCh)

124
O pacote de dados original, enviado pelo PC ao circuito de IHM, é o mesmo que o já
demonstrado nas Figuras 7.31 e 7.32, assim como esses dados que são codificados e
transmitidos ao módulo de recepção do robô.
Quando os dados são recebidos e reconhecidos pelo módulo do robô, o
microcontrolador deste módulo armazena uma seqüência de 1 a 3 na memória, codifica esses
dados e envia essa seqüência de números, juntamente com os dois primeiros bytes de
identificação de início de pacote (CCh), através do módulo de transmissão do robô, para o
módulo de recepção da IHM.
Quando os dados são recebidos e reconhecidos pelo módulo de IHM, esses dados são
decodificados e enviados por meio de comunicação serial ao PC, para que o usuário possa
visualizar os dados transmitidos pelo robô.
Para que esse teste funcionasse corretamente, no caso do módulo de IHM, que pode
receber ou transmitir dados, tanto do PC, quanto dos módulos de comunicação RF, foi
necessário estabelecer uma espécie de chave de seleção para uma comunicação isolada entre o
microcontrolador e os módulos de comunicação RF e o PC. Para isso, foi utilizado um buffer
de três estados, possibilitando dessa forma, o controle do fluxo de dados recebidos e
transmitidos. A Figura 7.38, ilustra o conceito adotado.
FIGURA 7.38 – CONCEITO SELETIVO ADOTADO PARA A COMUNICAÇÃO BIDIRECIONAL
É possível observar pela Figura 7.38, que os pinos 1 e 2 do microcontrolador é que
definirão de qual módulo o sistema irá receber ou transmitir os dados. No caso, quando o pino
1 do AVR é colocado em nível baixo, a recepção com o robô e a transmissão com o PC são
habilitadas, quando o pino 2 do AVR é colocado em nível baixo, a recepção com o PC e a
transmissão com o robô são habilitadas.

125
Após adotar esse conceito de seleção chaveado, a comunicação bidirecional entre os
módulos funcionou perfeitamente.

126
8 INFORMAÇÕES ADICIONAIS
8.1 CIRCUITO DE GRAVAÇÃO DO MICROCONTROLADOR
Inicialmente, juntamente com o circuito de interface com o usuário, encontrava-se o
circuito utilizado para realizar a gravação dos dados no microcontrolador. A Figura 8.1
apresenta o diagrama elétrico desse circuito.
Essa prática ajudou muito no desenvolvimento do sistema, evitando gastos com
circuitos disponíveis no mercado e também facilitando, nos diversos testes realizados que
requeriam constantes gravações lógicas nos microcontroladores do sistema.
FIGURA 8.1 – DIAGRAMA ELÉTRICO DO CIRCUITO DE GRAVAÇÃO DO MICROCONTROLADOR
A Tabela 8.1 apresenta a lista de componentes utilizados para a realização da gravação
da lógica de programação no microcontrolador, assim como o custo de mercado encontrado
para cada um dos componentes.

127
TABELA 8.1 – LISTA DE COMPONENTES DO CIRCUITO DE GRAVAÇÃO (MICROCONTROLADOR)
Custo(47)
(R$)
Cristal Q1 KDS 4MHz 1 1,30
Capacitor C1 e C2 Thonson 27pF 2 0,40
Capacitor C3 e C4 Thonson 100nF 2 0,40
Resistor R1 e R3 Acel 300 2 0,10
Resistor R4 e R5 Acel 1K 2 0,10
Resistor R2 Acel 100K 1 0,05
Diodo 1N4007 Mic 1N4007 2 0,10
Diodo de Sinal 1N4148 Cons. 1N4148 1 0,05
Cabo Paralelo Adaptado Paralelo Leadership DB25 1 3,50
8.2 ESTRUTURA MECÂNICA
As razões principais analisadas para a escolha da estrutura mecânica, em termos de
tamanho e material foram:
- peso mínimo, na qual os motores de corrente contínua pudessem atuar de
forma satisfatória;
- tamanho mínimo, mas que proporcionasse uma boa dinâmica ao robô e que o
circuito de controle pudesse ser bem acondicionado e protegido;
- material fácil de ser retrabalhado e resistente à colisões.
Os principais tipos de matéria-primas analisadas foram: plásticos, isopor, ciba-tool e
madeira balsa.
A Tabela 8.2, apresenta um pequeno sumário das principais características de cada um
desses tipos de materiais.
46
47

128
TABELA 8.2 – ESTRUTURA MECÂNICA (TIPOS DE MATERIAIS AVALIADOS)
Ciba-Tool(48)
(Renshape)Características Unidade
5030 440
Madeira
Balsa(49)
Plásticos(50)
(Polipropileno)
Isopor(51)
(Poliestireno
Expandido)
Aplicações -
Modelos
de estilo e
testes de
programas
Modelos de
estilo,
maquetes,
testes de
programas
Iscas de peixe,
aeromodelismo,
etc.
Brinquedos,
recipientes para
alimentos,
ventiladores, etc.
Protetor de
equipamentos,
isolantes
térmicos,
pranchas para
flutuação, etc.
Densidade g/cm3
0,30 0,52 - 0,57 0,35 0,89 0,015 - 0,030
Resistência à
flexão
N/mm2
6 - 8 15 - 17 9,50 34,47 0,06 - 0,48
Resistência à
compressão
N/mm2
6 - 8 9 - 10 11,64 24,13 0,06 - 0,25
Conforme já explicado, a estrutura do robô além de ser responsável pela rigidez, deve
ter baixo peso, dimensões adequadas à aplicação do robô, deve ser resistente e deve ser fácil
de ser manufaturado. Obviamente o projeto da estrutura mecânica deve estar associado ao
ambiente onde o robô deverá se movimentar.
A proposta inicial adotada para este robô, conforme é apresentado na Figura 8.2, foi
utilizando um material de composto plástico chamado ciba-tool, que após testes de resistência
à tração e compressão, apresentou resultados muito bons, resistindo à quedas e colisões sem
lascar. Sua estrutura um pouco esponjosa ajuda a absorver o impacto e possui um peso muito
baixo.
A estrutura final utilizada, foi desenvolvida em madeira balsa, sendo que os dois
principais motivos são: fácil de ser retrabalhado e fácil de ser encontrado no mercado.
Fazendo uma breve análise dos dados apresentados na Tabela 8.2, e utilizando a
madeira balsa como referência, é possível observar que o ciba-tool (440), apresenta uma
densidade maior em relação a madeira balsa, o que é um ponto negativo, pois significa que é
um material mais pesado, a resistência à flexão é maior, porém a resistência à compressão é
menor. Comparando a madeira balsa, com o tipo de plástico polipropileno, que são aqueles
plásticos utilizados para fazer brinquedos, embalagens para alimentos e remédios, apresentam
uma resistência à flexão e compressão bem superiores a da madeira, o que é um fator positivo,
48
FONTE: Huntsman Renshape Solutions Datasheet
49
FONTE: http://www.webcoreonline.com
50
FONTE: http://www.owenscorning.com.br/interat.asp
51
FONTE: http://www.acepe.pt/eps/eps_prop_tab.asp

129
entretanto a densidade é duas vezes e meia maior, o que é um fator bem desfavorável já que o
peso é uma preocupação necessária devido a potência dos motores utilizados.
FIGURA 8.2 – ESTRUTURA INICIAL (CIBA-TOOL)
A Figura 8.3, apresenta a estrutura final em madeira balsa, projetada para o robô.
FIGURA 8.3 – ESTRUTURA FINAL (MADEIRA BALSA)
8.3 CUSTO TOTAL DO SISTEMA
Apesar de já apresentado nas Tabelas 4.1 e 4.2 o custo dos principais componentes
utilizados, neste capítulo, pretende-se apresentar de uma maneira mais completa e detalhada,
o custo total do sistema (incluindo também o circuito de gravação para o microcontrolador),

130
mesmo que em alguns casos os valores considerados sejam aproximados, pois alguns dos
componentes não foram adquiridos comercialmente, mas sim reutilizados de projetos
anteriores, ou até mesmo, doados de instituições/ pessoas físicas como incentivo.
Pretende-se nessa seção, listar não só os componentes eletrônicos, mas também os
materiais utilizados para o completo desenvolvimento do projeto.
A Tabela 8.3, apresenta a lista completa de todos os componentes utilizados.
TABELA 8.3 – LISTA DE COMPONENTES/ MATERIAIS UTILIZADOS
Designação Descrição Fabricante Valor/Unid. Qtd
Custo(52)
(R$)
RS232 Transceiver MAX232 Maxim - 1 2,50
Cristal Xtal KDS 4MHz 2 2,60
Ponte H (Driver) L298N STMicroelectronics - 1 12,30
Capacitor Cerâmico Thonson 27pF 4 0,80
Capacitor Cerâmico Thonson 33pF 2 0,40
Capacitor Cerâmico Thonson 100nF 3 0,60
Capacitor Eletrolítico Thonson 1µF 4 0,80
Resistor F. Carbono Acel 10K 2 0,10
Resistor F. Carbono Acel 2,7K 2 0,10
Resistor F. Carbono Acel 300 3 0,15
Resistor F. Carbono Acel 27 2 0,10
Diodo 1N4007 Mic 1N4007 2 0,10
Diodo de Sinal 1N4148 Cons. 1N4148 1 0,05
LED Redondo Cons. Vermelho 11 13,20
Motores CC - Faulhaber 1516E012S 2 340,00(53)
Redutor - Faulhaber 15/3K 41:1 2 510,00(53)
52
53
FONTE: motores@martebal.com.br (Divisão Faulhaber do Brasil, Santa Rita do Sapucaí, Minas Gerais, 2006)

131

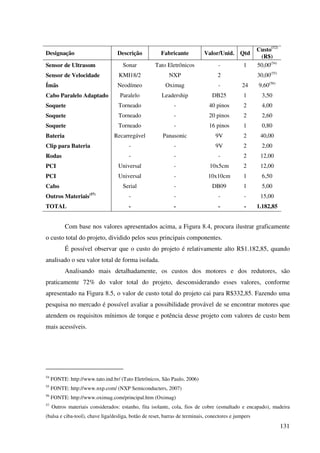

Designação Descrição Fabricante Valor/Unid. Qtd
Custo(52)
(R$)
Sensor de Ultrasom Sonar Tato Eletrônicos - 1 50,00(54)
Sensor de Velocidade KMI18/2 NXP 2 30,00(55)
Ímãs Neodímeo Oximag - 24 9,60(56)
Cabo Paralelo Adaptado Paralelo Leadership DB25 1 3,50
Soquete Torneado - 40 pinos 2 4,00
Bateria Recarregável Panasonic 9V 2 40,00
Clip para Bateria - - 9V 2 2,00
Rodas - - - 2 12,00
PCI Universal - 10x5cm 2 12,00
PCI Universal - 10x10cm 1 6,50
Cabo Serial - DB09 1 5,00
Outros Materiais(57)
- - - - 15,00
TOTAL - - - - 1.182,85
Com base nos valores apresentados acima, a Figura 8.4, procura ilustrar graficamente
o custo total do projeto, dividido pelos seus principais componentes.
É possível observar que o custo do projeto é relativamente alto R$1.182,85, quando
analisado o seu valor total de forma isolada.
Analisando mais detalhadamente, os custos dos motores e dos redutores, são
praticamente 72% do valor total do projeto, desconsiderando esses valores, conforme
apresentado na Figura 8.5, o valor de custo total do projeto cai para R$332,85. Fazendo uma
pesquisa no mercado é possível avaliar a possibilidade provável de se encontrar motores que
atendem os requisitos mínimos de torque e potência desse projeto com valores de custo bem
mais acessíveis.
54
FONTE: http://www.tato.ind.br/ (Tato Eletrônicos, São Paulo, 2006)
55
FONTE: http://www.nxp.com/ (NXP Semiconducters, 2007)
56
FONTE: http://www.oximag.com/principal.htm (Oximag)
57
Outros materiais considerados: estanho, fita isolante, cola, fios de cobre (esmaltado e encapado), madeira
(balsa e ciba-tool), chave liga/desliga, botão de reset, barras de terminais, conectores e jumpers

132
72%
2% 2%
7%
3% 6%
10%
0,00
100,00
200,00
300,00
400,00
500,00
600,00
700,00
800,00
900,00
Componentes
Passivos
Componentes Ativos Microcontrolador Sensores Transmissor /
Receptor
Diversos Motores DC
(R$)
0%
8%
17%
25%
34%
42%
50%
59%
67%
76%
(%)
Circuito da IHM Robô %
R$ 1.082,85
(92%)
R$ 100,50
(8%)
FIGURA 8.4 – GRÁFICO DO CUSTO TOTAL DO SISTEMA (CONSIDERANDO OS MOTORES)
34%
21%
9%
24%
6%6%
0,00
20,00
40,00
60,00
80,00
100,00
120,00
Componentes Passivos Componentes Ativos Microcontrolador Sensores Transmissor / Receptor Diversos
(R$)
0%
6%
12%
18%
24%
30%
36%
(%)
Circuito da IHM Robô %
R$ 100,50
(30%)
R$ 232,35
(70%)
FIGURA 8.5 – GRÁFICO DO CUSTO TOTAL DO SISTEMA (DESCONSIDERANDO OS MOTORES)

133
9 CONCLUSÃO
Este trabalho teve como objetivo principal, o desenvolvimento de um robô móvel
capaz de explorar ambientes hostis sem a intervenção humana, com a capacidade de detectar
obstáculos e que apresentasse resultados confiáveis, com qualidade e baixo custo.
Grande parte do trabalho desenvolvido e dos conceitos adotados podem ser utilizados
em diversas outras aplicações similares. Pode-se citar os seguintes exemplos:
- os conceitos de programação aplicados no controle e compensação da
velocidade dos motores, utilizados para permitir que o caminho percorrido pelo
robô seja o mais próximo possível de uma linha reta;
- a lógica implementada que permite definir o ângulo correto desejado que o
robô percorra;
- o protocolo de comunicação criado para minimizar os erros de comunicação
por radiofreqüência;
- entre outros.
Com relação à comunicação por meio de radiofreqüência, os módulos utilizados
apresentaram bons resultados ao longo dos testes realizados quando o protocolo de
comunicação e o sistema de codificação (similar ao Manchester) desenvolvido eram
aplicados, caso contrário, a comunicação se tornava impraticável para o objetivo traçado.
Como sugestão para simplificar o circuito elétrico e a lógica de programação, poderia ser
utilizado um módulo de comunicação integrado, ou seja, com comunicação bidirecional, para
que não fosse necessário utilizar dois módulos independentes, um para a transmissão e outro
para a recepção.
No desenvolvimento do trabalho, procurou-se também apresentar a maioria dos testes
realizados e de uma forma bem detalhada, além das lógicas de programação desenvolvidas,
permitindo a sua perfeita reprodução.
É importante salientar, que no desenvolvimento do projeto, a estrutura física adotada
para o robô, foi apenas um meio utilizado para se poder demonstrar o conceito de controle,
mapeamento e comunicação implementado. Para que o robô possa ser utilizado em qualquer
ambiente hostil, independente do caminho a ser percorrido, é necessário que sejam estudadas
melhores formas estruturais. É importante a princípio pelo menos considerar que a estrutura
seja capaz de proteger os circuitos eletrônicos, que dê uma boa durabilidade ao sistema, que

134

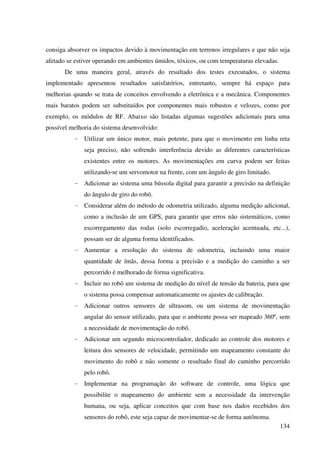

consiga absorver os impactos devido à movimentação em terrenos irregulares e que não seja
afetado se estiver operando em ambientes úmidos, tóxicos, ou com temperaturas elevadas.
De uma maneira geral, através do resultado dos testes executados, o sistema
implementado apresentou resultados satisfatórios, entretanto, sempre há espaço para
melhorias quando se trata de conceitos envolvendo a eletrônica e a mecânica. Componentes
mais baratos podem ser substituídos por componentes mais robustos e velozes, como por
exemplo, os módulos de RF. Abaixo são listadas algumas sugestões adicionais para uma
possível melhoria do sistema desenvolvido:
- Utilizar um único motor, mais potente, para que o movimento em linha reta
seja preciso, não sofrendo interferência devido as diferentes características
existentes entre os motores. As movimentações em curva podem ser feitas
utilizando-se um servomotor na frente, com um ângulo de giro limitado.
- Adicionar ao sistema uma bússola digital para garantir a precisão na definição
do ângulo de giro do robô.
- Considerar além do método de odometria utilizado, alguma medição adicional,
como a inclusão de um GPS, para garantir que erros não sistemáticos, como
escorregamento das rodas (solo escorregadio, aceleração acentuada, etc...),
possam ser de alguma forma identificados.
- Aumentar a resolução do sistema de odometria, incluindo uma maior
quantidade de ímãs, dessa forma a precisão e a medição do caminho a ser
percorrido é melhorado de forma significativa.
- Incluir no robô um sistema de medição do nível de tensão da bateria, para que
o sistema possa compensar automaticamente os ajustes de calibração.
- Adicionar outros sensores de ultrasom, ou um sistema de movimentação
angular do sensor utilizado, para que o ambiente possa ser mapeado 360º, sem
a necessidade de movimentação do robô.
- Adicionar um segundo microcontrolador, dedicado ao controle dos motores e
leitura dos sensores de velocidade, permitindo um mapeamento constante do
movimento do robô e não somente o resultado final do caminho percorrido
pelo robô.
- Implementar na programação do software de controle, uma lógica que
possibilite o mapeamento do ambiente sem a necessidade da intervenção
humana, ou seja, aplicar conceitos que com base nos dados recebidos dos
sensores do robô, este seja capaz de movimentar-se de forma autônoma.

135
Tentou-se, de uma forma geral, abranger todos os passos necessários para a construção
de um robô móvel que pode ser facilmente adaptado para o desenvolvimento de trabalhos de
pesquisa e acadêmicos.
Não existe limite para a aplicação e melhoria de qualquer sistema que esteja
relacionado com a robótica. O limite está apenas na imaginação dos seres humanos.

136
10 ANEXOS
10.1 LISTAGEM DOS PROGRAMAS
10.1.1Programa Comunicação Serial (Parte 2)
PROGRAMA PARA MICROCONTROLADOR A T 9 0 S 8 5 1 5
Título: Programa Comunicação Serial (Parte 2)
Linguagem: Assembler
Arquivo: TRPC.asm
Objetivo: Testar a Comunicação Serial entre o Microcontrolador e o PC
Descrição: Uma seqüência de bytes de 0 a 255 é enviada pelo microcontrolador ao PC utilizando-se a
UART.
.include 8515def.inc
;** Declaração das Variáveis
.def temp = r16
.def desloc = r17
.def desloc1 = r18
rjmp RESET ;Pula para o Programa Principal
.org UDREaddr ;UART Data Register Empty Interrupt Vector Address
inc temp ;Incrementa a variável temp
out UDR,temp ;Envia os dados armazenados na variável temp para o
;registrador de dados da UART
out PORTB,temp ;Envia a mesma informação para o Port B
;** Loop de Atraso
Atraso:
ldi desloc,255
ldi desloc1,255
Loop:
dec desloc
brne loop
dec desloc1
brne loop
reti ;Retorna da Interrupção
RESET:
;** Programa Principal
;** Inicialização de Stack Pointer
ldi temp,low(RAMEND)
out SPL,temp
ldi temp,high(RAMEND)
out SPH,temp
ldi temp,0xFF
out DDRB,temp ;Port B configurada como saída
out PORTB,temp ;Garante 0 inicialmente na saída
;** Programação da UART
ldi temp,103
out UBRR,temp ;Ajuste da freqüência Baud Rate = 2400Hz (Tabela)
ldi temp,0b00101000
out UCR,temp ;Habilita transmissão e interrupção por transmissão
clr temp ;Limpa a variável temp
sei ;Seta a Interrupção

137
Volta:
rjmp Volta ;Fica nele mesmo até receber uma interrupção
;** FIM DO PROGRAMA
10.1.2Programa Comunicação Serial (Parte 3)
PROGRAMA PARA COMPUTADOR PESSOAL
Título: Programa Comunicação Serial (Parte 3)
Linguagem: Delphi (Pascal)
Arquivo: CSerial.pas
Objetivo: Testar a Comunicação Serial entre o Microcontrolador e o PC
Descrição: Uma seqüência de bytes de 0 a 255 é enviada pelo microcontrolador ao PC utilizando-se a
UART e os dados são mostrados ao usuário.
unit CSerial;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
StdCtrls, Menus, ExtCtrls, FileCtrl, Buttons, jpeg, Registry;
type TMultlinha = class(TThread)
private
protected
procedure Execute; override;
procedure MostraString; //Mostra dados na tela.
end;
type
TForm1 = class(TForm)
SpeedAbrirPorta: TSpeedButton;
SpeedFecharPorta: TSpeedButton;
SpeedSair: TSpeedButton;
Label2: TLabel;
Label41: TLabel;
LabelStrRecebida: TLabel;
Bevel1: TBevel;
ComboBoxPorta: TComboBox;
procedure FormCreate(Sender: TObject);
procedure SpeedAbrirPortaClick(Sender: TObject);
procedure SpeedSairClick(Sender: TObject);
procedure SpeedFecharPortaClick(Sender: TObject);
procedure FormCloseQuery(Sender: TObject; var CanClose: Boolean);
procedure MostraPortasCom(); //Mostra portas COMx.
private
{ Private declarations }
public
{ Public declarations }
end;
const
LEN_BUFFER = 100; //Tamanho dos Buffers de dados.
var
Form1: TForm1;
hCom: THANDLE; //Handle da Porta Serial (API).
dcb: TDCB; //Estrutura DCB (API).
CommTimeouts: TCOMMTIMEOUTS; //Estrutura TCOMMTIMEOUTS (API).
BytesLidos: DWORD;
BufferRecebe : array [0..LEN_BUFFER] of Integer; //Define o buffer.
GLB_Conectado:boolean; //Indica se a porta já está aberta.

138
GLBEnviaDados:bool; //Para habilitar/desabilitar o envio de dados pela serial.
VRecebido: String;
implementation
{$R *.DFM}
//Abre a porta serial especificada.
function AbrirPorta(NomePorta:String):boolean;
begin
hCom := CreateFile(
PChar(NomePorta),
GENERIC_READ or GENERIC_WRITE,
0, //Dispositivos COM abertos com acesso exclusivo.
nil, //Sem atributos de segurança.
OPEN_EXISTING, //deve usar OPEN_EXISTING.
0, //Entrada e saída sem overlap.
0 //Deve ser NULL para COM.
);
if(hCom = INVALID_HANDLE_VALUE) then //Se houve algum erro ao abrir a porta.
result := false
else
result:= true;
end;
//Define Timeouts.
Function ConfiguraTimeOuts:boolean;
begin
if not GetCommTimeouts(hCom, CommTimeouts) then result:= false;
CommTimeouts.ReadIntervalTimeout := 2;
CommTimeouts.ReadTotalTimeoutMultiplier := 0;
CommTimeouts.ReadTotalTimeoutConstant := 2;
CommTimeouts.WriteTotalTimeoutMultiplier := 5;
CommTimeouts.WriteTotalTimeoutConstant := 5;
if not SetCommTimeouts(hCom, CommTimeouts) then result:= false
else
result:= true;
end;
//Configura Porta Serial.
Function ConfiguraControle:boolean;
begin
if not GetCommState(hCom, dcb) then
result:= false;
dcb.BaudRate := CBR_2400; //define velocidade em bps.
dcb.ByteSize := 8; //define bits de dados.
dcb.Parity := NOPARITY; //define paridade.
dcb.StopBits := ONESTOPBIT; //define stop bit.
if not SetCommState(hCom, dcb) then
result:= false
else
result:= true;
end;
procedure TForm1.FormCreate(Sender: TObject);
begin
//Inicializa variáveis Globais.
GLB_Conectado := false; //Indica se a porta já está aberta.
GLBEnviaDados := false; //Para habilitar/desabilitar o envio de dados pela serial.
MostraPortasCom; //Carrega os nomes das porta COM num FilterComboBox.
end;
procedure TForm1.SpeedAbrirPortaClick(Sender: TObject);
var
Sucesso:boolean;
begin
if AbrirPorta(ComboBoxPorta.Text) = true then //Abre a porta serial.
begin
GLB_Conectado := true;
Sucesso := ConfiguraControle();
Sucesso := ConfiguraTimeOuts();
if Sucesso = false then
begin
GLB_Conectado := false;

139

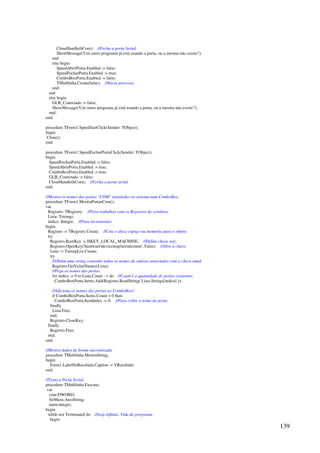

CloseHandle(hCom); //Fecha a porta Serial.
ShowMessage('Um outro programa já está usando a porta, ou a mesma não existe!');
end
else begin
SpeedAbrirPorta.Enabled := false;
SpeedFecharPorta.Enabled := true;
ComboBoxPorta.Enabled := false;
TMultlinha.Create(false); //Inicia processo.
end;
end
else begin
end;
end;
procedure TForm1.SpeedSairClick(Sender: TObject);
begin
Close();
end;
procedure TForm1.SpeedFecharPortaClick(Sender: TObject);
begin
SpeedFecharPorta.Enabled := false;
SpeedAbrirPorta.Enabled := true;
ComboBoxPorta.Enabled := true;
CloseHandle(hCom); //Fecha a porta serial.
end;
//Mostra os nomes das portas COM instaladas no sistema num ComboBox.
procedure TForm1.MostraPortasCom();
var
Registro: TRegistry; //Para trabalhar com os Registros do windows.
Lista: Tstrings;
indice: Integer; //Para incrementar.
begin
Registro := TRegistry.Create; //Cria e aloca espaço na memória para o objeto.
try
Registro.RootKey := HKEY_LOCAL_MACHINE; //Define chave raiz.
Registro.OpenKey('hardwaredevicemapserialcomm', False); //Abre a chave.
Lista := TstringList.Create;
try
//Obtém uma string contendo todos os nomes de valores associados com a chave atual.
Registro.GetValueNames(Lista);
//Pega os nomes das portas.
for indice := 0 to Lista.Count - 1 do //Count é a quantidade de portas existentes.
ComboBoxPorta.Items.Add(Registro.ReadString( Lista.Strings[indice] ));
//Adiciona os nomes das portas no ComboBox1.
if ComboBoxPorta.Items.Count 0 then
ComboBoxPorta.ItemIndex := 0; //Para exibir o nome da porta.
finally
Lista.Free;
end;
Registro.CloseKey;
finally
Registro.Free;
end;
end;
//Mostra dados de forma sincronizada.
procedure TMultlinha.MostraString;
begin
Form1.LabelStrRecebida.Caption := VRecebido;
end;
//Trata a Porta Serial.
procedure TMultlinha.Execute;
var
cont:DWORD;
StrMens:AnsiString;
tama:integer;
begin
while not Terminated do //loop infinito. Vida do programa.
begin

140
if GLB_Conectado = true then //Se a porta serial foi aberta corretamente.
begin
BytesLidos := 0;
cont := 0;
if Readfile(hCom, BufferRecebe[cont], LEN_BUFFER, BytesLidos, nil) then //Lê a porta Serial.
VRecebido:=IntToStr(BufferRecebe[Cont]);
if BytesLidos 0 then //Se algum caracter foi lido.
begin
while cont BytesLidos do //Enquanto há caracteres a serem lidos.
begin
Synchronize(MostraString); //Mostra dados na tela.
cont := cont + 1;
end; //Fim Do while 2.
end;
end
else begin
Sleep(1); //Para não travar o processo.
end;
end; //Fim Do while 1.
end;
procedure TForm1.FormCloseQuery(Sender: TObject; var CanClose: Boolean);
begin
if(GLB_Conectado = true) then
CloseHandle(hCom);
end;
end.
//FIM DO PROGRAMA
10.1.3Programa Comunicação Unidirecional Via RF (Transmissor)
Título: Programa Comunicação Unidirecional Via RF (Parte 2)
Módulo: Transmissão
Arquivo: CUniT_P2.asm
Objetivo: Testar a Comunicação por meio de RF entre os Módulos de Comunicação
Descrição: Uma seqüência de 9 bytes deve ser enviada através da UART sendo:
Bytes 1 e 2: CCh (Identificação de Protocolo)
Bytes 3 a 9: Dados Codificados (Seqüência numérica de 0 à 6)
Lembrando que: 1 = 01 (Codificado)
0 = 10 (Codificado)
.def temp = r16
.def desloc = r17
.def desloc1 = r18
.def desloc2 = r19
.def dado = r20
.def count = r21
.def temp1 = r22
.def temp2 = r23
.def temp3 = r24
.def final = r25
inc XL ;Posiciona o ponteiro

141

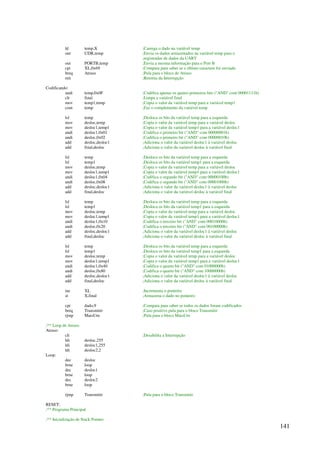

ld temp,X ;Carrega o dado na variável temp
cpi XL,0x69 ;Compara para saber se o último caractere foi enviado
breq Atraso ;Pula para o bloco de Atraso
Codificando:
andi temp,0x0F ;Codifica apenas os quatro primeiros bits (AND com 00001111b)
clr final ;Limpa a variável final
mov temp1,temp ;Copia o valor da variável temp para a variável temp1
com temp ;Faz o complemento da variável temp
lsl temp ;Desloca os bits da variável temp para a esquerda
mov desloc,temp ;Copia o valor da variável temp para a variável desloc
mov desloc1,temp1 ;Copia o valor da variável temp1 para a variável desloc1
andi desloc1,0x01 ;Codifica o primeiro bit (AND com 00000001b)
andi desloc,0x02 ;Codifica o primeiro bit (AND com 00000010b)
add desloc,desloc1 ;Adiciona o valor da variável desloc1 à variável desloc
add final,desloc ;Adiciona o valor da variável desloc à variável final
lsl temp1 ;Desloca os bits da variável temp1 para a esquerda
andi desloc1,0x04 ;Codifica o segundo bit (AND com 00000100b)
andi desloc,0x08 ;Codifica o segundo bit (AND com 00001000b)
andi desloc1,0x10 ;Codifica o terceiro bit (AND com 00010000b)
andi desloc,0x20 ;Codifica o terceiro bit (AND com 00100000b)
andi desloc1,0x40 ;Codifica o quarto bit (AND com 01000000b)
andi desloc,0x80 ;Codifica o quarto bit (AND com 10000000b)
inc XL ;Incrementa o ponteiro
st X,final ;Armazena o dado no ponteiro
cpi dado,9 ;Compara para saber se todos os dados foram codificados
breq Transmitir ;Caso positivo pula para o bloco Transmitir
rjmp MaisUm ;Pula para o bloco MaisUm
;** Loop de Atraso
Atraso:
cli ;Desabilita a Interrupção
ldi desloc,255
ldi desloc1,255
ldi desloc2,2
Loop:
dec desloc
brne loop
dec desloc1
brne loop
dec desloc2
brne loop
rjmp Transmitir ;Pula para o bloco Transmitir
RESET:

142
out SPL,temp
out SPH,temp
ldi temp,0xFF
ser temp
;** Inicialização do Vetor de Dados
ldi XH,0x00
ldi temp,103
ldi temp,0b00101000
;** Armazenamento das informações a serem transmitidas
ldi XL,0x60 ;Posiciona o ponteiro
ldi temp,0xCC ;Armazena o valor 11001100b na variável temp
st X,temp ;Armazena o mesmo valor no ponteiro
st X,temp ;Armazena o mesmo valor no ponteiro
MaisUm:
inc dado ;Incrementa a variável dado
mov temp,dado ;Copia o valor da variável dado para a variável temp
mov temp2,dado ;Copia o valor da variável dado para a variável temp2
rjmp Codificando ;Pula para o bloco Codificando
Transmitir:
sei ;Habilita a Interrupção
ldi XL,0x5F ;Posiciona o ponteiro
Volta:
;** FIM DO PROGRAMA
10.1.4Programa Comunicação Unidirecional Via RF (Receptor)
Título: Programa Comunicação Unidirecional Via RF (Parte 2)
Módulo: Recepção
Arquivo: CUniT_P2.asm
Objetivo: Testar a Comunicação por meio de RF entre os Módulos de Comunicação
Descrição: Uma seqüência de 9 bytes deve ser recebida através da UART sendo:
Bytes 3 a 9: Dados Codificados (Seqüência numérica de 0 à 6)
Por fim, os dados decodificados são transmitidos ao PC utilizando-se a UART.
Lembrando que: 1 = 01 (Codificado)
0 = 10 (Codificado)
.def temp = r16
.def temp1 = r17
.def final = r18
.def count = r19
.def desloc = r20

143
.def desloc1 = r21
.def desloc2 = r22
.def chave = r23
.org URXCaddr ;UART Receive Complete Interrupt Vector Address
rjmp Receber
rjmp Convertendo
Receber:
in temp,UDR ;Lê os dados recebidos
inc count ;Incrementa a variável count
cpi count,3 ;Compara a variável count com 3
brlo Confirmar ;Pula para o bloco Confirmar se count for menor que 3
rjmp Armazena ;Pula para o bloco Armazena
;** Reconhecimento de pacote de dados válidos
Confirmar:
cpi temp,0xCC ;Compara a variável temp com 11001100b
breq Confirmado ;Pula para o bloco Confirmado se temp for igual a CCh
clr count ;Limpa a variável count
Confirmado:
;** Armazenamento dos dados recebidos após identificação do protocolo
Armazena:
st X,temp ;Armazena o dado recebido
cpi count,9 ;Compara count com 9 para armazenar até 7 caracteres recebidos
breq Converte ;Pula para Decodificar os dados se count for igual à 9
Converte:
ldi temp,0b00101000
ldi temp,0b11111111
out PORTB,temp ;Desabilita comunicação com o Receptor
rjmp Volta ;Pula para o bloco Volta
Convertendo:
ld temp,X ;Carrega o dado codificado (recebido) na variável temp
andi temp,0x01 ;Verifica o valor do primeiro bit (AND com 00000001b)
add final,temp ;Adiciona o valor da variável temp à variável final
lsr temp1 ;Desloca os bits da variável temp1 para a direita
mov temp,temp1 ;Copia o valor da variável temp para a variável temp1
andi temp,0x02 ;Verifica o valor do segundo bit (AND com 00000010b)
andi temp,0x04 ;Verifica o valor do terceiro bit (AND com 00000100b)
andi temp,0x08 ;Verifica o valor do quarto bit (AND com 00001000b)
out UDR,final ;Envia os dados decodificados para o Registrador de Dados da UART
out PORTB,final ;Envia a mesma informação para o Port B (mostra nos LED's)
;** Loop de Atraso
Atraso:
ldi desloc,255
ldi desloc1,255
ldi desloc2,4
Loop:
dec desloc

144
brne loop
dec desloc1
brne loop
dec desloc2
brne loop
breq DeNovo ;Reinicia o processo se os 7 caracteres já tiverem sido enviados
RESET:
out SPL,temp
out SPH,temp
ldi temp,0xFF
ser temp
ldi XH,0x00
ldi temp,103
DeNovo:
ldi temp,0b11111110
out PORTB,temp ;Habilita a comunicação com o Receptor
ldi temp,0b10010000
out UCR,temp ;Habilita recepção e interrupção por recepção completa de dados
Volta:
;** FIM DO PROGRAMA
10.1.5Programa Teste do Funcionamento do Sensor de Ultrasom (Parte 2)
Título: Programa Teste do Funcionamento do Sensor (Sonar) (Parte 2)
Arquivo: Sonar.asm
Objetivo: Testar o funcionamento do sensor de Ultrasom, medindo a distância entre o Sensor e um
obstáculo qualquer.
Descrição: Através do Pino 0 da Porta B do microcontrolador, é medido o tempo em que a saída do Sensor
fica em nível alto. Esse tempo é medido e enviado pela UART para o Computador Pessoal, o
qual mostra na tela do Computador Pessoal o tempo medido em decimal.
.def temp = r16
.def temp2 = r17
.def desloc = r18

145
.def desloc1 = r19
.def desloc2 = r20
.def temp3 = r21
;** Bloco para iniciar a transmissão dos dados ao Computador Pessoal
rjmp Enviar
Enviar:
ldi desloc2,2
rcall Atraso ;Chama o bloco Atraso
breq DeNovo ;Pula para o bloco DeNovo (reiniciar o processo)
;** Bloco para parar a contagem do Timer
PararCont:
ldi temp,(0CS11)|(0CS10)
out TCCR1B,temp ;Para o Timer
in temp2,TCNT1L ;Lê o valor do byte menos significativo do registrador de 16 bits
;e armazena na variável temp2
in temp3,TCNT1H ;Lê o valor do byte mais significativo do registrador de 16 bits
;** Armazenamento das informações a serem transmitidas
st X,temp3 ;Armazena o valor do byte mais significativo do registrador de 16 bits
st X,temp2 ;Armazena o valor do byte menos significativo do registrador de 16 bits
st X,temp ;Armazena o valor 11001100b
out TCNT1H,temp ;Limpa o registrador de 16 bits
out TCNT1L,temp
rjmp Transmitir ;Pula para o bloco Transmitir
;** Loop de Atraso
Atraso:
ldi desloc,255
ldi desloc1,255
Loop:
dec desloc
brne loop
dec desloc1
brne loop
dec desloc2
brne loop
ret
RESET:
out SPL,temp
out SPH,temp
ldi temp,0b11111110
out DDRB,temp ;Pino 0 do Port B configurado como entrada
;demais pinos configurados como saída
ldi XH,0x00
ldi temp,103

146
DeNovo:
clr temp
out UCR,temp ;Desabilita transmissão e interrupção por transmissão
ldi desloc2,6
rcall Atraso ;Chama o bloco de Atraso
;** Bloco de contagem do tempo em nível alto do pulso de saída do Sensor
Verifica1:
sbis PINB,0 ;Pula a próxima instrução se o pino 0 do Port B estiver em nível alto
rjmp Verifica1 ;Aguarda até que o pino 0 do Port B fique em nível alto
;(caso esteja em nível baixo, para iniciar a contagem do tempo)
ldi temp,(0CS11)|(1CS10)
out TCCR1B,temp ;Ajuste do prescaler 1:1 (Tempo = Clock/1)
Verifica2:
rjmp PararCont ;Pula para o bloco PararCont assim que o pino 0 do Port B fique em
;nível baixo
rjmp Verifica2 ;Aguarda até que o pino 0 do Port B fique em nível baixo
;** Bloco para configurar o início da transmissão dos dados ao Computador Pessoal
Transmitir:
ldi temp,0b00101000
sei ;Habilitação geral das interrupções
Volta:
rjmp Volta ;Pula para o bloco Volta até surgir uma interrupção
;** FIM DO PROGRAMA
10.1.6Programa Teste para o Acionamento dos Motores (Transmissor)
Título: Programa para o acionamento dos motores (Parte 1)
Módulo: Transmissão
Arquivo: AcionaMT.asm
Objetivo: Testar o funcionamento dos motores de acordo com o comando enviado.
Byte 3: Direção dos Motores
Bytes 4 a 5: Velocidade dos motores 1 e 2 respectivamente
Por fim, os dados são codificados e transmitidos ao módulo de recepção utilizando-se a
comunicação UART.
.def temp = r16
.def temp1 = r17
.def temp2 = r18
.def final = r19
.def count = r20
.def desloc = r21
.def desloc1 = r22
.def chave = r23

147

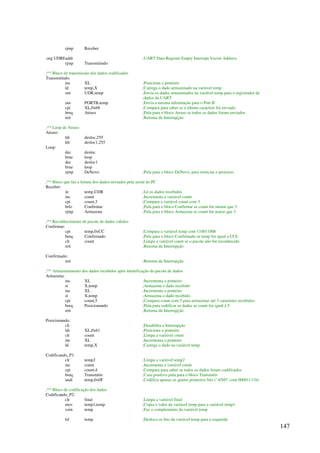

rjmp Receber
rjmp Transmitindo
;** Bloco de transmissão dos dados codificados
Transmitindo:
ld temp,X ;Carrega o dado armazenado na variável temp
out UDR,temp ;Envia os dados armazenados na variável temp para o registrador de
;dados da UART
breq Atraso ;Pula para o bloco Atraso se todos os dados foram enviados
;** Loop de Atraso
Atraso:
ldi desloc,255
ldi desloc1,255
Loop:
dec desloc
brne loop
dec desloc1
brne loop
rjmp DeNovo ;Pula para o bloco DeNovo, para reiniciar o processo
;** Bloco que faz a leitura dos dados enviados pela serial do PC
Receber:
rjmp Armazena ;Pula para o bloco Armazena se count for maior que 3
Confirmar:
clr count ;Limpa a variável count se o pacote não for reconhecido
Confirmado:
;** Armazenamento dos dados recebidos após identificação do pacote de dados
Armazena:
breq Posicionando ;Pula para codificar os dados se count for igual à 5
Posicionando:
Codificando_P1:
clr temp2 ;Limpa a variável temp2
cpi count,4 ;Compara para saber se todos os dados foram codificados
;** Bloco de codificação dos dados
Codificando_P2:

148

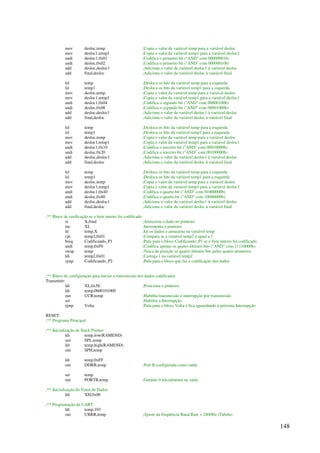

andi desloc1,0x01 ;Codifica o primeiro bit (AND com 00000001b)
andi desloc,0x02 ;Codifica o primeiro bit (AND com 00000010b)
andi desloc1,0x04 ;Codifica o segundo bit (AND com 00000100b)
andi desloc,0x08 ;Codifica o segundo bit (AND com 00001000b)
andi desloc1,0x10 ;Codifica o terceiro bit (AND com 00010000b)
andi desloc,0x20 ;Codifica o terceiro bit (AND com 00100000b)
andi desloc1,0x40 ;Codifica o quarto bit (AND com 01000000b)
andi desloc,0x80 ;Codifica o quarto bit (AND com 10000000b)
;** Bloco de verificação se o byte inteiro foi codificado
st X,final ;Armazena o dado no ponteiro
ld temp,X ;Lê os dados e armazena na variável temp
cpi temp2,0x01 ;Compara se a variável temp2 é igual a 1
breq Codificando_P1 ;Pula para o bloco Codificando_P1 se o byte inteiro foi codificado
andi temp,0xF0 ;Codifica apenas os quatro últimos bits (AND com 11110000b)
swap temp ;Troca de posição os quatro últimos bits pelos quatro primeiros
ldi temp2,0x01 ;Carrega 1 na variável temp2
rjmp Codificando_P2 ;Pula para o bloco que faz a codificação dos dados
;** Bloco de configuração para iniciar a transmissão dos dados codificados
Transmitir:
ldi XL,0x5E ;Posiciona o ponteiro
ldi temp,0b00101000
rjmp Volta ;Pula para o bloco Volta e fica aguardando a próxima Interrupção
RESET:
out SPL,temp
out SPH,temp
ldi temp,0xFF
ser temp
ldi XH,0x00
ldi temp,103

149
;** Armazenamento dos caracteres de reconhecimento do pacote
st X,temp ;Armazena o mesmo valor na memória
DeNovo:
ldi temp,0b10010000
Volta:
;** FIM DO PROGRAMA
10.1.7Programa Teste para o Acionamento dos Motores (Receptor)
Módulo: Recepção
Arquivo: AcionaMR.asm
Bytes 4 a 5: Velocidade dos motores 1 e 2 respectivamente
Por fim, os dados são recebidos deverão ser decodificados.
.def temp = r16
.def temp1 = r17
.def final = r18
.def vfinal = r10
.def count = r20
.def chave = r21
.def ponteiro1 = r22
rjmp Receber
Receber:
Confirmar:

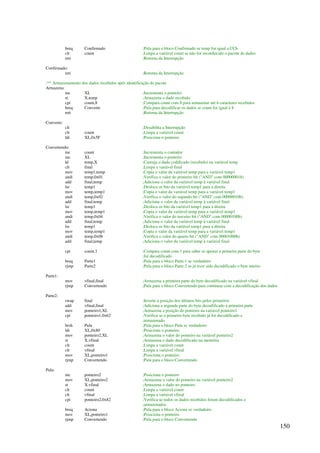

150
clr count ;Limpa a variável count se não for reconhecido o pacote de dados
Confirmado:
;** Armazenamento dos dados recebidos após identificação do pacote
Armazena:
breq Converte ;Pula para decodificar os dados se count for igual à 8
Converte:
Convertendo:
inc count ;Incrementa o contador
cpi count,1 ;Compara count com 1 para saber se apenas a primeira parte do byte
;foi decodificado
breq Parte1 ;Pula para o bloco Parte 1 se verdadeiro
rjmp Parte2 ;Pula para o bloco Parte 2 se já tiver sido decodificado o byte inteiro
Parte1:
mov vfinal,final ;Armazena a primeira parte do byte decodificado na variável vfinal
rjmp Convertendo ;Pula para o bloco Convertendo para continuar com a decodificação dos dados
Parte2:
swap final ;Inverte a posição dos últimos bits pelos primeiros
add vfinal,final ;Adiciona a segunda parte do byte decodificado à primeira parte
mov ponteiro1,XL ;Armazena a posição do ponteiro na variável ponteiro1
cpi ponteiro1,0x62 ;Verifica se o primeiro byte recebido já foi decodificado e
;armazenado
brsh Pula ;Pula para o bloco Pula se verdadeiro
mov ponteiro2,XL ;Armazena o valor do ponteiro na variável ponteiro2
st X,vfinal ;Armazena o dado decodificado na memória
clr vfinal ;Limpa a variável vfinal
mov XL,ponteiro1 ;Posiciona o ponteiro
rjmp Convertendo ;Pula para o bloco Convertendo
Pula:
inc ponteiro2 ;Posiciona o ponteiro
mov XL,ponteiro2 ;Armazena o valor do ponteiro na variável ponteiro2
st X,vfinal ;Armazena o dado no ponteiro
cpi ponteiro2,0x82 ;Verifica se todos os dados recebidos foram decodificados e
;armazenados
breq Aciona ;Pula para o bloco Aciona se verdadeiro

151

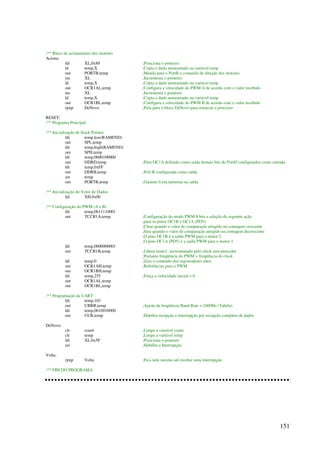

;** Bloco de acionamento dos motores
Aciona:
ld temp,X ;Copia o dado armazenado na variável temp
out PORTB,temp ;Manda para o PortB o comando de direção dos motores
out OCR1AL,temp ;Configura a velocidade do PWM A de acordo com o valor recebido
out OCR1BL,temp ;Configura a velocidade do PWM B de acordo com o valor recebido
rjmp DeNovo ;Pula para o bloco DeNovo para reiniciar o processo
RESET:
out SPL,temp
out SPH,temp
ldi temp,0b00100000
out DDRD,temp ;Pino OC1A definido como saída demais bits do PortD configurados como entrada
ldi temp,0xFF
ser temp
ldi XH,0x00
;** Configuração do PWM (A e B)
ldi temp,0b11110001
out TCCR1A,temp ;Configuração do modo PWM 8 bits e seleção da seguinte ação
;para os pinos OC1B e OC1A (PD5):
;Clear quando o valor de comparação atingido na contagem crescente
;Seta quando o valor de comparação atingido na contagem decrescente
;O pino OC1B é a saída PWM para o motor 2
;O pino OC1A (PD5) é a saída PWM para o motor 1
ldi temp,0b00000001
out TCCR1B,temp ;Libera timer1, incrementado pelo clock sem prescaler
;Portanto freqüência do PWM = freqüência do clock
ldi temp,0 ;Zera o conteúdo dos registradores altos
out OCR1AH,temp ;Referências para o PWM
out OCR1BH,temp
ldi temp,255 ;Força a velocidade inicial = 0
out OCR1AL,temp
out OCR1BL,temp
ldi temp,103
ldi temp,0b10010000
DeNovo:
Volta:
;** FIM DO PROGRAMA

152
10.1.8Programa Teste para o Acionamento dos Motores
Arquivo: Int_v01.pas
Descrição: Uma seqüência de 5 bytes é enviada através da comunicação serial do PC:
Bytes 4 a 5: Velocidade dos motores 1 e 2 respectivamente.
unit Integ_v01;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
StdCtrls, Menus, ExtCtrls, FileCtrl, Buttons, jpeg, Registry;
private
protected
end;
type
SpeedSair: TSpeedButton;
Label2: TLabel;
Label41: TLabel;
LabelStrRecebida: TLabel;
Bevel1: TBevel;
Button1: TButton;
Label1: TLabel;
BotaoEsquerdaM12: TButton;
Bevel2: TBevel;
Label3: TLabel;
BotaoDireitaM12: TButton;
BotaoPraTrasM12: TButton;
BotaoFrenteM12: TButton;
BotaodeTeste: TButton;
BotaoParaM12: TButton;
Bevel3: TBevel;
Label4: TLabel;
Label5: TLabel;
BotaoAceleraM12: TButton;
ScrollBarM12: TScrollBar;
EditM12: TEdit;
Memo1: TMemo;
EditM1: TEdit;
Bevel5: TBevel;
BotaoEnviaM1: TBitBtn;
BotaoEnviaTeste: TBitBtn;
Bevel4: TBevel;
EditM2: TEdit;

153

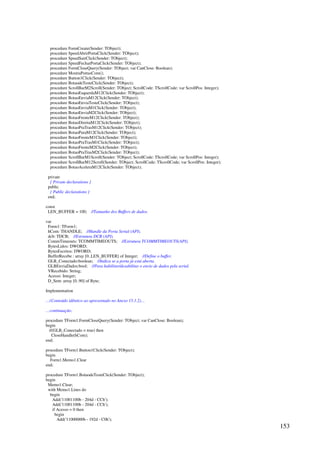

procedure SpeedSairClick(Sender: TObject);
procedure MostraPortasCom();
procedure Button1Click(Sender: TObject);
procedure BotaodeTesteClick(Sender: TObject);
procedure ScrollBarM2Scroll(Sender: TObject; ScrollCode: TScrollCode; var ScrollPos: Integer);
procedure BotaoEsquerdaM12Click(Sender: TObject);
procedure BotaoEnviaM12Click(Sender: TObject);
procedure BotaoEnviaTesteClick(Sender: TObject);
procedure BotaoFrenteM12Click(Sender: TObject);
procedure BotaoDireitaM12Click(Sender: TObject);
procedure BotaoPraTrasM12Click(Sender: TObject);
procedure BotaoParaM12Click(Sender: TObject);
procedure BotaoAceleraM12Click(Sender: TObject);
private
public
{ Public declarations }
end;
const
var
Form1: TForm1;
CommTimeouts: TCOMMTIMEOUTS; //Estrutura TCOMMTIMEOUTS(API).
BytesLidos: DWORD;
BytesEscritos: DWORD;
GLB_Conectado:boolean; //Indica se a porta já está aberta.
GLBEnviaDados:bool; //Para habilitar/desabilitar o envio de dados pela serial.
VRecebido: String;
Acesso: Integer;
D_Sent: array [0..90] of Byte;
Implementation
…(Conteúdo idêntico ao apresentado no Anexo 15.1.2)…
…continuação:
begin
if(GLB_Conectado = true) then
CloseHandle(hCom);
end;
procedure TForm1.Button1Click(Sender: TObject);
begin
Form1.Memo1.Clear
end;
procedure TForm1.BotaodeTesteClick(Sender: TObject);
begin
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
if Acesso = 0 then
begin
Add('11000000b - 192d - C0h');

154

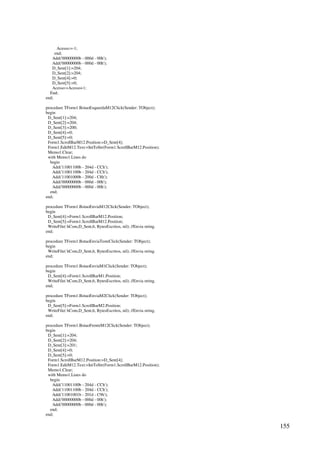

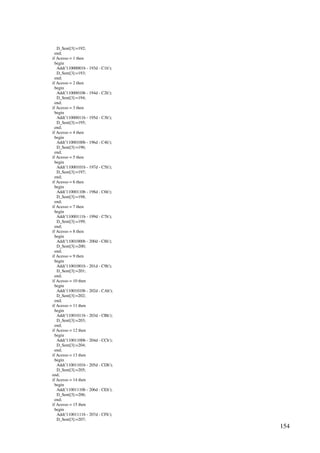

D_Sent[3]:=192;
end;
if Acesso = 1 then
begin
Add('11000001b - 193d - C1h');
D_Sent[3]:=193;
end;
if Acesso = 2 then
begin
Add('11000010b - 194d - C2h');
D_Sent[3]:=194;
end;
if Acesso = 3 then
begin
Add('11000011b - 195d - C3h');
D_Sent[3]:=195;
end;
if Acesso = 4 then
begin
Add('11000100b - 196d - C4h');
D_Sent[3]:=196;
end;
if Acesso = 5 then
begin
Add('11000101b - 197d - C5h');
D_Sent[3]:=197;
end;
if Acesso = 6 then
begin
Add('11000110b - 198d - C6h');
D_Sent[3]:=198;
end;
if Acesso = 7 then
begin
Add('11000111b - 199d - C7h');
D_Sent[3]:=199;
end;
if Acesso = 8 then
begin
Add('11001000b - 200d - C8h');
D_Sent[3]:=200;
end;
if Acesso = 9 then
begin
Add('11001001b - 201d - C9h');
D_Sent[3]:=201;
end;
if Acesso = 10 then
begin
Add('11001010b - 202d - CAh');
D_Sent[3]:=202;
end;
if Acesso = 11 then
begin
Add('11001011b - 203d - CBh');
D_Sent[3]:=203;
end;
if Acesso = 12 then
begin
Add('11001100b - 204d - CCh');
D_Sent[3]:=204;
end;
if Acesso = 13 then
begin
Add('11001101b - 205d - CDh');
D_Sent[3]:=205;
end;
if Acesso = 14 then
begin
Add('11001110b - 206d - CEh');
D_Sent[3]:=206;
end;
if Acesso = 15 then
begin
Add('11001111b - 207d - CFh');
D_Sent[3]:=207;

155
Acesso:=-1;
end;
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[4]:=0;
D_Sent[5]:=0;
Acesso:=Acesso+1;
End;
end;
procedure TForm1.BotaoEsquerdaM12Click(Sender: TObject);
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=200;
D_Sent[4]:=0;
D_Sent[5]:=0;
Form1.ScrollBarM12.Position:=D_Sent[4];
Form1.EditM12.Text:=IntToStr(Form1.ScrollBarM12.Position);
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11001000b - 200d - C8h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
procedure TForm1.BotaoEnviaM12Click(Sender: TObject);
begin
D_Sent[4]:=Form1.ScrollBarM12.Position;
WriteFile( hCom,D_Sent,6, BytesEscritos, nil); //Envia string.
end;
procedure TForm1.BotaoEnviaTesteClick(Sender: TObject);
begin
end;
begin
end;
begin
end;
procedure TForm1.BotaoFrenteM12Click(Sender: TObject);
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=201;
D_Sent[4]:=0;
D_Sent[5]:=0;
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11001001b - 201d - C9h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;

156
procedure TForm1.BotaoDireitaM12Click(Sender: TObject);
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=193;
D_Sent[4]:=0;
D_Sent[5]:=0;
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11000001b - 193d - C1h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
procedure TForm1.BotaoPraTrasM12Click(Sender: TObject);
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=198;
D_Sent[4]:=0;
D_Sent[5]:=0;
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11000110b - 198d - C6h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
procedure TForm1.BotaoParaM12Click(Sender: TObject);
begin
Memo1.Clear;
Form1.ScrollBarM12.Position:=255;
end;
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=193;
D_Sent[4]:=0;
D_Sent[5]:=0;
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11000001b - 193d - C1h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=194;
D_Sent[4]:=0;
D_Sent[5]:=0;

157
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11000010b - 194d - C2h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=200;
D_Sent[4]:=0;
D_Sent[5]:=0;
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11001000b - 200d - C8h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
begin
D_Sent[1]:=204;
D_Sent[2]:=204;
D_Sent[3]:=196;
D_Sent[4]:=0;
D_Sent[5]:=0;
Memo1.Clear;
with Memo1.Lines do
begin
Add('11001100b - 204d - CCh');
Add('11001100b - 204d - CCh');
Add('11000100b - 196d - C4h');
Add('00000000b - 000d - 00h');
Add('00000000b - 000d - 00h');
end;
end;
procedure TForm1.ScrollBarM12Scroll(Sender: TObject; ScrollCode: TScrollCode; var ScrollPos: Integer);
begin
end;
begin
end;
begin
end;
procedure TForm1.BotaoAceleraM12Click(Sender: TObject);
begin
Memo1.Clear;
Form1.ScrollBarM12.Position:=Form1.ScrollBarM12.Position-1;
end;
end.

158
//FIM DO PROGRAMA
10.1.9Programa Teste da Comunicação Bidirecional (IHM)
Título: Programa para o teste de comunicação bidirecional
Módulo: IHM
Arquivo: CBiIHM.asm
Objetivo: Testar o funcionamento da comunicação bidirecional e do protocolo desenvolvido.
Descrição: Parte 1:
Uma seqüência de 5 bytes deve ser recebida através da UART (comunicação serial), sendo:
Bytes 1 e 2: CCh (identificação do pacote de dados)
Byte 3: Direção dos motores
Bytes 4 e 5: Velocidade dos motores 1 e 2 respectivamente
Os dados são codificados e transmitidos ao robô utilizando-se comunicação UART.
Parte 2:
Uma seqüência de 8 bytes deve ser recebida através da UART (módulo de recepção), sendo:
Bytes 3 e 4: A9h e AAh (caractere decodificado = 1 em decimal)
Por fim, os dados são decodificados e transmitidos à IHM utilizando-se a comunicação UART.
.def temp = r16
.def temp1 = r17
.def temp2 = r18
.def final = r19
.def vfinal = r20
.def count = r21
.def chave = r24
rjmp Receber
rjmp Transmitindo
;** Bloco de transmissão dos dados
Transmitindo:
out UDR,temp ;Envia os dados armazenados na variável temp para o registrador de
;dados da UART
out PORTA,temp ;Envia a mesma informação para o Port A
cpi chave,0b11111110 ;Verifica se está transmitindo para a IHM ou para o Robô
breq Transmitindo_IHM ;Se for para a IHM pula para o bloco Transmitindo_IHM
Atraso:

159
rjmp Atraso_P1
Transmitindo_IHM:
;** Bloco de atraso, para o envio dos dados ao PC
ldi ponteiro1,255
ldi ponteiro2,255
ldi temp,4
Loop2:
dec ponteiro1
brne loop2
dec ponteiro2
brne loop2
dec temp
brne loop2
;** Bloco que faz a leitura dos dados recebidos
Receber:
Confirmar:
breq Retornando ;Pula para o bloco Retornando se temp for igual a CCh
Retornando:
reti ;Retorna da interrupção
Armazena:
cpi chave,0b11111101 ;Verifica se está recebendo da IHM ou do Robô
breq Armazena_IHM ;Se for da IHM pula para o bloco Armazena_IHM
breq Converte ;Pula para decodificar a informação recebida
Armazena_IHM:
breq Codificar ;Pula para codificar os dados se count for igual à 5
Codificar:
rjmp Posicionando
;** Bloco que faz a decodificação dos dados recebidos
Converte:
Convertendo:

160
cpi count,1 ;Compara count com 1 para saber se apenas a primeira parte do byte foi decodificado
Parte1:
Parte2:
;armazenado
Pula:
st X,vfinal ;Armazena o dado na memória
cpi ponteiro2,0x82 ;Verifica se todos os dados recebidos foram decodificados e
;armazenados
breq Posicionando ;Pula para o bloco Posicionando se verdadeiro
Retornando2:
;** Loop de Atraso
Atraso_P1:
cpi chave,0b11111110 ;Verifica se já transmitiu para a IHM o dado recebido pelo robô
breq Reinicio ;Pula para o bloco Reinicio em caso positivo, para reiniciar todo o
;processo
inc count ;Incrementa o valor da variável count
cpi count,2 ;Compara para verificar se já enviou o mesmo dado 2 vezes
brlo Retornando2 ;Retorna da interrupção em caso negativo
;** Bloco de atraso, para o início do recebimento dos dados do robô
Atraso_P2:
ldi ponteiro1,255
ldi ponteiro2,1
Loop:
dec ponteiro1
brne loop
dec ponteiro2
brne loop
ldi chave,0b11111110
out PORTB,chave ;Seleciona a recepção com o Robô (PB0 em nível baixo)
rjmp R_Robo ;Pula para o bloco R_Robo, para receber os dados do robô

161
Reinicio:
rjmp R_IHM ;Pula para o bloco R_IHM, para reiniciar todo o processo
Posicionando:
cli ;Desabilita a interrupção
cpi chave,0b11111101 ;Verifica se a informação deve ser codificada ou não
brne Transmitir ;Se não precisar codificar, ou seja, informação para a IHM, pula
;para o bloco Transmitir
Codificando_P1:
Codificando_P2:
mov ponteiro1,temp ;Copia o valor da variável temp para a variável ponteiro1
mov ponteiro2,temp1 ;Copia o valor da variável temp1 para a variável ponteiro2
andi ponteiro2,0x01 ;Codifica o primeiro bit (AND com 00000001b)
add ponteiro1,ponteiro2 ;Adiciona o valor da variável ponteiro2 à variável ponteiro1
add final,ponteiro1 ;Adiciona o valor da variável ponteiro1 à variável final
andi ponteiro2,0x04 ;Codifica o segundo bit (AND com 00000100b)
andi ponteiro2,0x10 ;Codifica o terceiro bit (AND com 00010000b)
andi ponteiro2,0x40 ;Codifica o quarto bit (AND com 01000000b)
st X,final ;Armazena o dado na memória
swap temp ;Troca de posição dos quatro últimos bits pelos quatro primeiros
;** Bloco de configuração para iniciar a transmissão dos dados
Transmitir:
clr count
ldi temp,0b00101000

162
cpi chave,0b11111110 ;Verifica se vai transmitir para a IHM ou para o Robô
breq Transmitir_IHM ;Se for para a IHM, pula para o bloco Transmitir_IHM
ldi XL,0x5D ;Posiciona o ponteiro
sei ;Habilita a interrupção
rjmp Volta ;Pula para o bloco Volta e fica aguardando a próxima interrupção
Transmitir_IHM:
dec XL ;Posiciona o ponteiro
RESET:
out SPL,temp
out SPH,temp
ldi temp,0xFF
ldi temp,0xFF
out DDRA,temp ;Port A configurada como saída
ser temp
out PORTA,temp ;Garante 0 inicialmente na saída (LED's)
ldi XH,0x00
ldi temp,103
R_IHM:
out PORTB,chave ;Seleciona a recepção com a IHM (PB1 em nível baixo)
R_Robo:
ldi temp,0b10010000
Volta:
;** FIM DO PROGRAMA

163
10.1.10 Programa Teste da Comunicação Bidirecional (Robô)
Título: Programa para o teste de comunicação bidirecional
Módulo: Robô
Arquivo: CBiRobo.asm
Objetivo: Testar o funcionamento da comunicação bidirecional e do protocolo desenvolvido.
Descrição: Parte 1:
Uma seqüência de 8 bytes codificados deve ser recebida através da UART (módulo de
recepção), sendo:
Bytes 3 e 4: Direção dos motores
Bytes 5 e 6: Velocidade do motor 1
Bytes 7 e 8: Velocidade do motor 2
Os dados são decodificados e os comandos executados pelo robô.
Parte 2:
Uma seqüência de 5 bytes deve ser transmitida ao módulo de recepção da IHM através da
UART (módulo de transmissão), sendo:
Bytes 3: 1 em decimal
Por fim, os dados são codificados e transmitidos à IHM utilizando-se o módulo de transmissão
RF.
.def temp = r16
.def temp1 = r17
.def temp2 = r18
.def final = r19
.def vfinal = r20
.def count = r21
.def chave = r22
rjmp Receber
rjmp Transmitindo
Transmitindo:
out UDR,temp ;Envia os dados armazenados na variável temp para o registrador de dados da UART
Atraso:
rjmp Atraso_P1
Receber:

164
Confirmar:
breq Retornando1 ;Pula para o bloco Retornando1 se temp for igual a CCh
Retornando1:
Armazena:
Converte:
Convertendo:
cpi count,1 ;Compara count com 1 para saber se apenas a primeira parte do byte
;foi decodificado
Parte1:
rjmp Convertendo ;Pula para o bloco Convertendo para continuar com a decodificação
;dos dados
Parte2:
;armazenado
Pula:

165
cpi ponteiro2,0x82 ;Verifica se todos os dados recebidos foram decodificados e armazenados
Aciona:
rjmp Leitura ;Pula para o bloco Leitura
Retornando2:
;** Loop de Atraso
Atraso_P1:
brlo Retornando2 ;Retorna da interrupção caso negativo
Atraso_P2:
ldi ponteiro1,255
ldi ponteiro2,1
Loop:
dec ponteiro1
brne loop
dec ponteiro2
brne loop
rjmp DeNovo ;Pula para o bloco DeNovo para reiniciar todo o processo
;** Bloco que armazena os caracteres 1,2 e 3 na memória para serem transmitidos à IHM
Leitura:
ldi temp,0x01 ;Armazena o valor 1 na variável temp
Posicionando:

166
Codificando_P1:
Codificando_P2:
Transmitir:
ldi temp,0b00101000
RESET:

167
out SPL,temp
out SPH,temp
ldi temp,0b00100000
out DDRD,temp ;Pino OC1A definido como saída demais bits do PortD
;configurados como entrada
ldi temp,0xFF
ser temp
ldi XH,0x00
ldi temp,0b11110001
out TCCR1A,temp ;Configuração do modo PWM 8 bits e seleção da seguinte ação para
;os pinos OC1B e OC1A (PD5):
;Clear quando o valor de comparação atingido na contagem crescente e
;seta quando o valor de comparação atingido na contagem decrescente
ldi temp,0b00000001
out OCR1BH,temp
out OCR1AL,temp
out OCR1BL,temp
ldi temp,103
DeNovo:
ldi temp,0b10010000
Volta:
;** FIM DO PROGRAMA
10.1.11 Programa de Teste do Sensor de Velocidade
Título: Programa de Teste do Sensor de Velocidade
Arquivo: S_Odo.asm
Objetivo: Testar o funcionamento do Sensor de Velocidade
Descrição: Quando o sensor detecta a presença de um ímã próximo, um byte é acrescido ao contador e a
soma resultante é enviada pelo microcontrolador ao PC utilizando-se a UART.

168
.def temp = r16
.def desloc = r17
.def desloc1 = r18
Incremento:
inc temp ;Incrementa a variável temp
;** Loop de Atraso
Atraso:
ldi desloc,255
ldi desloc1,255
Loop:
dec desloc
brne loop
dec desloc1
brne loop
Espera:
sbis PINB,0 ;Ímã ainda sendo detectado?
rjmp Espera ;Continua verificando até que o ímã deixe de ser detectado
rjmp Volta
RESET:
out SPL,temp
out SPH,temp
ldi temp,0x00
out DDRB,temp ;Port B configurada como entrada
ldi temp,103
ldi temp,0b00001000
out UCR,temp ;Habilita transmissão
clr temp
Volta:
sbis PINB,0 ;Ímã detectado?
rjmp Incremento ;Sim, então desvia para incremento
rjmp Volta ;Fica nesse loop até detectar um ímã
;** FIM DO PROGRAMA

169
10.1.12 Programa de Controle do Robô
Título: Programa completo para o controle do robô (última versão)
Arquivo: Int_v08.pas
Objetivo: Controlar o funcionamento do robô, através de uma comunicação serial, apresentando os dados
medidos pelo robô e o caminho percorrido pelo mesmo.
Descrição: O caminho a ser percorrido pelo robô pode ser plotado e os respectivos dados para o correto
controle do robô são calculados.
Uma seqüência de 7 bytes é enviada através da comunicação serial do PC com base nos
resultados dos cálculos executados:
Bytes 1 e 2: CCh (Identificação do Protocolo)
Bytes 4 e 5: Velocidade dos motores 1 e 2 respectivamente
Bytes 6 e 7: Quantidade de detecções dos sensores de velocidade
Após o envio do último byte o software fica aguardando os dados a serem enviados pelo robô:
Bytes 1 e 2: CCh (Identificação do Protocolo)
Bytes 3, 5, 7 e 9: Números 1, 2, 3 e 4 respectivamente
Bytes 4 e 6: Quantidade de detecções dos sensores de velocidade
Bytes 8 e 10: Dado medido pelo microcontrolador com base na medição do sensor de
ultrasom
Com base nos dados recebidos, novos cálculos são executados e os resultados obtidos são
demonstrados de forma gráfica e numérica.
unit Integ_v08;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls, Menus, ExtCtrls, FileCtrl, Buttons, jpeg, Registry,
Grids, TeeProcs, TeEngine, Chart, DBGrids, Math, Mask, COMobj, ComCtrls;
private
protected
end;
type
Label2: TLabel;
Bevel1: TBevel;
Label1: TLabel;
Label3: TLabel;
Memo1: TMemo;
Button2: TButton;
Image1: TImage;
Shape1: TShape;
Memo10: TMemo;
Label7: TLabel;
Label8: TLabel;
Label9: TLabel;
Memo11: TMemo;
Bevel6: TBevel;
SpeedLivre: TSpeedButton;
SpeedElastica: TSpeedButton;
SpeedButton2: TSpeedButton;
Label10: TLabel;

170
Shape2: TShape;
Label6: TLabel;
StringGrid1: TStringGrid;
Edit1: TEdit;
ScrollBar1: TScrollBar;
Edit2: TEdit;
Bevel7: TBevel;
Label11: TLabel;
Edit3: TEdit;
ScrollBar2: TScrollBar;
Edit4: TEdit;
Label12: TLabel;
Label13: TLabel;
Edit6: TEdit;
Label14: TLabel;
Label15: TLabel;
Edit7: TEdit;
Edit8: TEdit;
Edit9: TEdit;
Label16: TLabel;
Label17: TLabel;
Label18: TLabel;
Bevel8: TBevel;
Label19: TLabel;
Label20: TLabel;
Label21: TLabel;
Label22: TLabel;
Edit10: TEdit;
Edit11: TEdit;
Edit12: TEdit;
Label23: TLabel;
Label24: TLabel;
Edit5: TEdit;
Edit13: TEdit;
Label4: TLabel;
Label5: TLabel;
Edit14: TEdit;
Label26: TLabel;
Edit15: TEdit;
Label27: TLabel;
Label28: TLabel;
Edit16: TEdit;
Label29: TLabel;
Edit17: TEdit;
Label30: TLabel;
Label31: TLabel;
Label32: TLabel;
Label33: TLabel;
Label34: TLabel;
Label35: TLabel;
Label36: TLabel;
Label37: TLabel;
Bevel2: TBevel;
Label38: TLabel;

171
Bevel3: TBevel;
Label39: TLabel;
Label25: TLabel;
Edit18: TEdit;
Label40: TLabel;
Label41: TLabel;
Label42: TLabel;
Label43: TLabel;
Label44: TLabel;
Bevel4: TBevel;
Bevel5: TBevel;
Bevel9: TBevel;
Image2: TImage;
Edit19: TEdit;
Edit20: TEdit;
Label45: TLabel;
Label46: TLabel;
Label47: TLabel;
Label48: TLabel;
Timer1: TTimer;
StatusBar1: TStatusBar;
Edit21: TEdit;
Edit22: TEdit;
Edit23: TEdit;
Edit24: TEdit;
Edit25: TEdit;
Edit26: TEdit;
Label49: TLabel;
Label50: TLabel;
Label51: TLabel;
Label52: TLabel;
Label53: TLabel;
Bevel10: TBevel;
Label54: TLabel;
Edit27: TEdit;
Bevel11: TBevel;
Bevel12: TBevel;
Label55: TLabel;
Bevel13: TBevel;
Label57: TLabel;
Edit28: TEdit;
TrackBar1: TTrackBar;
Label59: TLabel;
Label60: TLabel;
Edit29: TEdit;
Edit30: TEdit;
Label56: TLabel;
Label58: TLabel;

172
procedure MostraPortasCom();
procedure ScrollBar2Scroll(Sender: TObject; ScrollCode: TScrollCode; var ScrollPos: Integer);
procedure ScrollBar1Scroll(Sender: TObject; ScrollCode: TScrollCode; var ScrollPos: Integer);
procedure Button2Click(Sender: TObject);
procedure Image1MouseMove(Sender: TObject; Shift: TShiftState; X,Y: Integer);
procedure Image1Click(Sender: TObject);
procedure SpeedElasticaClick(Sender: TObject);
procedure SpeedLivreClick(Sender: TObject);
procedure SpeedButton2Click(Sender: TObject);
procedure FormActivate(Sender: TObject);
procedure FormKeyDown(Sender: TObject; var Key: Word; Shift: TShiftState);
procedure Edit6Change(Sender: TObject);
procedure Timer1Timer(Sender: TObject);
procedure TrackBar1Change(Sender: TObject);
private
public
FlagLinhaLivre, FlagLinhaElastica: String; //Variável para detectar se um botão foi pressionado.
Origem, MovePt: TPoint; //Variável para armazenar pontos.
end;
const
Relogio = 4000000; //Relógio do sistema (4MHz).
Pre_scaler = 1; //Ou seja, (1:1) acompanha o clock do sistema.
var
Form1: TForm1;
CommTimeouts: TCOMMTIMEOUTS; //Estrutura TCOMMTIMEOUTS(API).
BytesLidos,Contador,BytesEscritos: DWORD;

173
Hora, Min, Sec, MSec : Word;
GLB_Conectado: boolean; //Indica se a porta já está aberta.
GLBEnviaDados: bool; //Para habilitar/desabilitar o envio de dados pela serial.
VRecebido,Condicao,TempodeEnvio,Habilita: String;
Origem_dado,Confirmar_Dados_Novamente,Solicitar_Dados_Novamente: string;
D_Sent: array [0..90] of Byte;
VRecebido_Convertido: array [0..100000] of String;
Enviado_Robo: array [0..10,0..2] of Integer;
Porcentagem_Ajuste: array[1..10] of real;
Nd, Ne, N1, Nd_Real, Ne_Real, Nd_Aproximado, Ne_Aproximado: Integer;
Acesso,Leitura,Ponteiro,c,l,X_Anterior_Real2,Y_Anterior_Real2: Integer;
X_Anterior_Real,Y_Anterior_Real,X_Anterior_Aproximado,Y_Anterior_Aproximado: Integer;
Nres,Lr,Desenho,Sonar,Acumulador,X_Obstaculo,Y_Obstaculo: Integer;
Teta_Possivel,Nd_Possivel,Ne_Possivel: array [0..100] of Real;
rd, re, Teta_Final, Menor_Diferenca,Teta_Acumulado,Teta_Acumulado2: Real;
Teta,Teta_Real,Teta_Anterior,Teta_Anterior_Real,Alfa,Alfa_Anterior,X: Real;
X_Anterior,X_Anterior2,Y,Y_Anterior,Y_Anterior2,Hipotenusa,Distancia: Real;
Teta_Aproximado,Teta_Anterior_Aproximado,Teta_Anterior_Real2,Distancia_Obstaculo: Real;
X_Real,Y_Real,X_Aproximado,Y_Aproximado,Tvoo,Timer,Vel_Som,Temp_amb: Real;
Ajuste_Nd_Teta,Ajuste_Ne_Teta,Teta_Ajuste_Real,Ajuste_Linha_Reta: Real;
Tempo,Tempo_Inicio,Tempo_Fim: TDateTime;
implementation
{$R *.DFM}
//Abre a porta serial especificada.
function AbrirPorta(NomePorta:String):boolean;
begin
hCom := CreateFile(
PChar(NomePorta),
GENERIC_READ or GENERIC_WRITE,
0, //Dispositivos COM abertos com acesso exclusivo.
nil, //Sem atributos de segurança.
OPEN_EXISTING, //deve usar OPEN_EXISTING.
0, //Entrada e saída sem overlap.
0 //Deve ser NULL para COM.
);
if(hCom = INVALID_HANDLE_VALUE) then result := false //Se houve algum erro ao abrir a porta.
else result:= true;
end;
//Define TIMEOUTs.
Function ConfiguraTimeOuts:boolean;
begin
if not GetCommTimeouts(hCom, CommTimeouts) then result:= false;
CommTimeouts.ReadIntervalTimeout := 2;
CommTimeouts.ReadTotalTimeoutMultiplier := 0;
CommTimeouts.ReadTotalTimeoutConstant := 2;
CommTimeouts.WriteTotalTimeoutMultiplier := 5;
CommTimeouts.WriteTotalTimeoutConstant := 5;
if not SetCommTimeouts(hCom, CommTimeouts) then result:= false
else result:= true;
end;
//Configura porta serial.
Function ConfiguraControle:boolean;
begin
if not GetCommState(hCom, dcb) then result:= false;
dcb.BaudRate := CBR_2400; //define velocidade em bps.
dcb.ByteSize := 8; //define bits de dados.
dcb.Parity := NOPARITY; //define paridade
dcb.StopBits := ONESTOPBIT; //define stop bit.
if not SetCommState(hCom, dcb) then result:= false
else result:= true;
end;
//Função criada para converter um número hexadecimal para decimal.
Function HexToInt(const HexStr: string): longint;
var
iNdx: integer;
cTmp: char;
begin
result := 0;
for iNdx := 1 to Length(HexStr) do

174
begin
cTmp := HexStr[iNdx];
case cTmp of
'0'..'9': Result := 16 * Result + (Ord(cTmp) - $30);
'A'..'F': Result := 16 * Result + (Ord(cTmp) - $37);
'a'..'f': Result := 16 * Result + (Ord(cTmp) - $57);
else
raise EConvertError.Create('Caractere ilegal na string.');
end;
end;
end;
//Função para calcular o tempo de execução do programa e demora no tempo de resposta do robô.
Function fExecutando(N:TDateTime):String;
var
Tempo_final: TDateTime;
begin
Tempo_final := Time;
if TempodeEnvio = 'True' then
begin
TempodeEnvio := 'False';
DecodeTime(Tempo_final-N, Hora, Min, Sec, MSec);
Result := Floattostr((Msec + (Sec * 1000) + (Min * 60000) + (Hora * 3600000))/1000);
end
Else
Result := TimeToStr(Tempo_final-N);
end;
//Procedimento de inicialização do programa.
procedure TForm1.FormCreate(Sender: TObject);
var
i,j: integer;
temp1,temp2,temp3,temp4,temp5,temp6: real;
begin
Tempo := Time; //Armazena a hora atual.
//Inicializa variáveis Globais.
GLB_Conectado := false; //Indica se a porta já está aberta.
GLBEnviaDados := false; //Para habilitar/desabilitar o envio de dados pela porta serial.
MostraPortasCom; //Carrega os nomes das portas COM num FilterComboBox.
Form1.SpeedButton10.Enabled := False;
Form1.SpeedElastica.Enabled := False;
Form1.SpeedButton41.Click; //Chama procedimento para ajustar os valores com base nos parâmetros de ajuste do robô.
end;
//Procedimento de abertura da porta serial.
procedure TForm1.SpeedAbrirPortaClick(Sender: TObject);
var
Sucesso: Boolean;
begin
if AbrirPorta(ComboBoxPorta.Text) = true then //Abre a porta serial.
begin
GLB_Conectado := true;
Sucesso := ConfiguraControle();
Sucesso := ConfiguraTimeOuts();
if Sucesso = false then
begin

175
CloseHandle(hCom); //Fecha a porta Serial.
end
else
begin
Form1.Label2.Caption := ' Porta aberta:';
SpeedAbrirPorta.Enabled := false;
SpeedFecharPorta.Enabled := true;
ComboBoxPorta.Enabled := false;
TMultlinha.Create(false); //Inicia processo.
end;
end
else
begin
end;
end;
//Procedimento para fechar a porta serial.
procedure TForm1.SpeedFecharPortaClick(Sender: TObject);
begin
Form1.Label2.Caption := 'Portas disponíveis:';
SpeedFecharPorta.Enabled := false;
SpeedAbrirPorta.Enabled := true;
ComboBoxPorta.Enabled := true;
CloseHandle(hCom); //Fecha a porta serial.
end;
//Mostra os nomes das portas COM instaladas no sistema num ComboBox.
procedure TForm1.MostraPortasCom();
var
Registro: TRegistry; //Para trabalhar com os Registros do windows.
Lista: Tstrings;
indice: Integer; //Para incrementar.
begin
Registro := TRegistry.Create; //Cria e aloca espaço na memória para o objeto.
try
Registro.RootKey := HKEY_LOCAL_MACHINE; //Define chave raiz.
Registro.OpenKey('hardwaredevicemapserialcomm', False); //Abre a chave.
Lista := TstringList.Create;
try
//Obtém uma string contendo todos os nomes de valores associados com a chave atual.
Registro.GetValueNames(Lista);
//Pega nos nomes das portas.
for indice := 0 to Lista.Count - 1 do //Count é a quantidade de portas existentes.
ComboBoxPorta.Items.Add(Registro.ReadString( Lista.Strings[indice] ));
//Adiciona os nomes das portas no ComboBox1.
if ComboBoxPorta.Items.Count 0 then
ComboBoxPorta.ItemIndex := 0; //Para exibir o nome da porta.
finally
Lista.Free;
end;
Registro.CloseKey;
finally
Registro.Free;
end;
end;
//Mostra dados de forma sincronizada.
procedure TMultlinha.MostraString;
var
i,cont:integer;
begin
Ponteiro := Ponteiro + 1;
VRecebido_Convertido[Ponteiro]:= VRecebido;
Form1.Memo1.Text := Form1.Memo1.Text + ' ' + VRecebido;
//Seqüência lógica para mostrar automaticamente os dados recebidos
if Ponteiro 9 then
begin
If (((StrtoInt(VRecebido_Convertido[Ponteiro-3]) = 3) and (StrtoInt(VRecebido_Convertido[Ponteiro-1]) =
4) and (StrtoInt(VRecebido_Convertido[Ponteiro-5]) = 2) and (StrtoInt(VRecebido_Convertido[Ponteiro
7]) = 1) and (StrtoInt(VRecebido_Convertido[Ponteiro-8]) = 204)) or (StrtoInt(VRecebido_Convertido[Ponteiro-5]) -
StrtoInt(VRecebido_Convertido[Ponteiro-7])*4 + StrtoInt(VRecebido_Convertido[Ponteiro-3]) +

176
StrtoInt(VRecebido_Convertido[Ponteiro-1]) + StrtoInt(VRecebido_Convertido[Ponteiro-8]) = 210) or
(StrtoInt(VRecebido_Convertido[Ponteiro-5]) - StrtoInt(VRecebido_Convertido[Ponteiro-7])*4 +
StrtoInt(VRecebido_Convertido[Ponteiro-3]) + StrtoInt(VRecebido_Convertido[Ponteiro-1]) +
StrtoInt(VRecebido_Convertido[Ponteiro-8]) = 209)) then
begin
//Seqüência lógica para mostrar o tempo de envio/ recebimento dos dados do robô.
TempodeEnvio := 'True';
Form1.StatusBar1.Panels[2].Text:= 'Último dado recebido do robô em: '+fExecutando(Tempo_Inicio)+ 's';
Form1.StatusBar1.Panels[1].Text := 'DADO RECEBIDO';
//Seqüência para desabilitar o botão que enviou o dado.
Case Desenho of
1: begin
Form1.SpeedButton16.Enabled := True;
end;
2: begin
if l 2 then Form1.SpeedButton11.Enabled := True;
Habilita := 'False';
end;
3: begin
end;
4: begin
end;
5: begin
end;
6: begin
end;
7: begin
end;
8: begin
end;
9: begin
end;
10: begin
end;
end;
//Verifica se está apenas recebendo os dados recebidos anteriormente.
if Confirmar_Dados_Novamente = 'True' then
begin
X_Anterior_Real := X_Anterior_Real2;
Y_Anterior_Real := Y_Anterior_Real2;
Teta_Anterior_Real := Teta_Anterior_Real2;
Form1.Image1.Picture.LoadFromFile('C:General FilesEstudosEm desenvolvimentoImagem_Anterior.bmp');
Confirmar_Dados_Novamente := 'False';
end;
if Solicitar_Dados_Novamente = 'True' then
begin
Form1.Image1.Picture.LoadFromFile('C:General FilesEstudosEm desenvolvimentoImagem_Atual.bmp');
Solicitar_Dados_Novamente := 'False';
end;
Form1.Image1.Picture.SaveToFile('C:General FilesEstudosEm desenvolvimentoImagem_Anterior.bmp');
Form1.Button2.Click;
if (Desenho 0) and (Sonar = 0) then
begin
Form1.StringGrid4.Cells[1,Desenho] := VRecebido_Convertido[Ponteiro-6];
Form1.StringGrid4.Cells[2,Desenho] := VRecebido_Convertido[Ponteiro-4];
Form1.Edit10.Text := VRecebido_Convertido[Ponteiro];

177
Form1.Edit11.Text := VRecebido_Convertido[Ponteiro-2];
end;
with Form1.Image1 do
begin
if (Desenho 0) and (Sonar = 0) and (Trunc(Desenho/2) Desenho/2) then
begin
Acumulador := Acumulador + 1;
if StrtoInt(Form1.StringGrid1.Cells[5,Acumulador]) 0 then
Nd_Real := StrtoInt(Form1.StringGrid4.Cells[1,Desenho])
else
begin
Nd_Real := -StrtoInt(Form1.StringGrid4.Cells[1,Desenho]);
Form1.StringGrid4.Cells[1,Desenho] := '-' + Form1.StringGrid4.Cells[1,Desenho];
end;
if StrtoInt(Form1.StringGrid1.Cells[6,Acumulador]) 0 then
Ne_Real := StrtoInt(Form1.StringGrid4.Cells[2,Desenho])
else
begin
Ne_Real := -StrtoInt(Form1.StringGrid4.Cells[2,Desenho]);
Form1.StringGrid4.Cells[2,Desenho] := '-' + Form1.StringGrid4.Cells[2,Desenho];
end;
end;
if (Desenho 0) and (Sonar = 0) and (Trunc(Desenho/2) = Desenho/2) then
begin
Nd_Real := StrtoInt(Form1.StringGrid4.Cells[1,Desenho]);
Ne_Real := Round(StrtoInt(Form1.StringGrid4.Cells[2,Desenho]));
end;
if (Desenho = 0) and (Sonar = 0) then
begin
Nd_Real := StrtoInt(VRecebido_Convertido[Ponteiro-6]);
Ne_Real := StrtoInt(VRecebido_Convertido[Ponteiro-4]);
end;
if Origem_dado = 'Controle dos Motores' then
begin
if StrtoInt(Form1.StringGrid3.Cells[1,l-1]) 0 then
Nd_Real := -Nd_Real;
if StrtoInt(Form1.StringGrid3.Cells[2,l-1]) 0 then
Ne_Real := -Ne_Real;
end;
if Sonar = 0 then
begin
Teta_Real := ((2*PI/(Lr*Nres))*(Nd_Real*rd-Ne_Real*re))*Teta_Ajuste_Real+Teta_Anterior_Real;
if (Nd_Real 0) and (Ne_Real 0) then
begin
//O ângulo considerado é o anterior, pois só existe desvio no final, onde o ângulo adicional é considerado
X_Real := (Nd_Real*rd+Ne_Real*re)*PI*Cos(Teta_Anterior_Real)/Nres+X_Anterior_Real;
Y_Real := (Nd_Real*rd+Ne_Real*re)*PI*Sin(Teta_Anterior_Real)/Nres+Y_Anterior_Real;
end
else
begin
X_Real := (Nd_Real*rd+Ne_Real*re)*PI*Cos(Teta_Real)/Nres+X_Anterior_Real;
Y_Real := (Nd_Real*rd+Ne_Real*re)*PI*Sin(Teta_Real)/Nres+Y_Anterior_Real;
end;
//Seqüência que calcula a distância do obstáculo detectado pelo robô.
Form1.Edit19.Text := InttoHex(StrtoInt(Form1.Edit10.Text),2)+InttoHex(StrtoInt(Form1.Edit11.Text),2);
Form1.Edit20.Text := InttoStr(HextoInt(InttoHex(StrtoInt(Form1.Edit10.Text),2)+InttoHex(StrtoInt(Form1.Edit11.Text),2)));
Timer := HextoInt((InttoHex(StrtoInt(Form1.Edit10.Text),2)+InttoHex(StrtoInt(Form1.Edit11.Text),2)));
Tvoo := Timer*Pre_scaler/Relogio; //Tempo de vôo em segundos.
Form1.Edit12.Text := FloattoStr(Tvoo*1000);
Distancia_Obstaculo := Vel_som*Tvoo*100/2; //Distância em centímetros.
Form1.Edit18.Text := FloattoStr(Distancia_Obstaculo);
//Seqüência que verifica em qual planilha deve ser mostrado o dado recebido.
if Origem_dado = 'Controle dos Motores' then
begin
Form1.StringGrid3.Cells[1,l] := InttoStr(Nd_Real);
Form1.StringGrid3.Cells[2,l] := InttoStr(Ne_Real);
Form1.StringGrid3.Cells[3,l] := FloattoStr(Round(RadtoDeg(Teta_Real)));
Form1.StringGrid3.Cells[4,l] := InttoStr(Round(Sqrt(Sqr(X_Real-X_Anterior_Real)+Sqr(Y_Real-Y_Anterior_Real))));
Form1.StringGrid3.Cells[5,l] := InttoStr(Round(Distancia_Obstaculo));
Form1.StringGrid3.Cells[6,l] := FloattoStr(Round(X_Real-X_Anterior_Real));
Form1.StringGrid3.Cells[7,l] := FloattoStr(Round(Y_Real-Y_Anterior_Real));
Form1.StringGrid3.Cells[8,l] := Condicao;
end
else

178
begin
Form1.StringGrid4.Cells[1,Desenho] := InttoStr(Nd_Real);
Form1.StringGrid4.Cells[2,Desenho] := InttoStr(Ne_Real);
Form1.StringGrid4.Cells[3,Desenho] := FloattoStr(Round(RadtoDeg(Teta_Real-Teta_Anterior_Real)));
Form1.StringGrid4.Cells[4,Desenho] := FloattoStr(Round(Sqrt(Sqr(X_Real-X_Anterior_Real)+Sqr(Y_Real-
Y_Anterior_Real))));
Form1.StringGrid4.Cells[5,Desenho] := InttoStr(Round(Distancia_Obstaculo));
Form1.StringGrid4.Cells[6,Desenho] := FloattoStr(Round(X_Real-X_Anterior_Real));
Form1.StringGrid4.Cells[7,Desenho] := FloattoStr(Round(Y_Real-Y_Anterior_Real));
Form1.StringGrid4.Cells[8,Desenho] := Condicao;
end;
//Plota o caminho percorrido pelo robô.
Canvas.Pen.Width := 2;
Canvas.Pen.Color := clRed;
Canvas.MoveTo(X_Anterior_Real+250, -Y_Anterior_Real+500-250);
Canvas.LineTo(Round(X_Real+250), Round(-Y_Real+500-250)); //desenha a nova linha
X_Anterior_Real2 := X_Anterior_Real;
Y_Anterior_Real2 := Y_Anterior_Real;
Teta_Anterior_Real2 := Teta_Anterior_Real;
X_Anterior_Real := Round(X_Real);
Y_Anterior_Real := Round(Y_Real);
Teta_Anterior_Real := Teta_Real;
Ponteiro := 0;
Origem_dado := '';
//Cálculo da posição do obstáculo no espaço X e Y.
if Form1.SpeedButton29.Enabled = False then
begin
Teta_Acumulado2 := RadtoDeg(Teta_Real-Teta_Anterior_Real2) + Teta_Acumulado2;
Teta_Acumulado := Abs(Teta_Acumulado2);
X_Obstaculo := Round(Sqrt(Sqr(Distancia_Obstaculo)/(1+Sqr(Tan(Teta_Real)))));
Y_Obstaculo := Round(X_Obstaculo*Tan(Teta_Real));
while Teta_Acumulado 360 do
Teta_Acumulado := Teta_Acumulado - 360;
if (Teta_Acumulado 180) and (Teta_Acumulado 270) then
begin
X_Obstaculo := -X_Obstaculo;
Y_Obstaculo := -Y_Obstaculo;
end;
begin
end;
begin
X_Obstaculo := X_Obstaculo;
Y_Obstaculo := Y_Obstaculo;
end;
begin
end;
Form1.Image1.Canvas.MoveTo(Round(X_Real)+250+X_Obstaculo,-Round(Y_Real)+500-250-Y_Obstaculo);
Form1.Image1.Canvas.Ellipse(Round(X_Real)+250+X_Obstaculo-2,-Round(Y_Real)+500-250-Y_Obstaculo-
2,Round(X_Real)+250+X_Obstaculo+2,-Round(Y_Real)+500-250-Y_Obstaculo+2);
end;
Form1.Image1.Picture.SaveToFile('C:General FilesEstudosEm desenvolvimentoImagem_Atual.bmp');
end;
end;
if Sonar = 1 then
begin
Sonar := 0;
//Seqüência que calcula a distância do obstáculo detectado pelo robô.
Form1.Edit19.Text := InttoHex(StrtoInt(Form1.Edit10.Text),2)+InttoHex(StrtoInt(Form1.Edit11.Text),2);
Form1.Edit20.Text := InttoStr(HextoInt(InttoHex(StrtoInt(Form1.Edit10.Text),2)+InttoHex(StrtoInt(Form1.Edit11.Text),2)));
Timer := HextoInt((InttoHex(StrtoInt(Form1.Edit10.Text),2)+InttoHex(StrtoInt(Form1.Edit11.Text),2)));
Tvoo := Timer*Pre_scaler/Relogio; //Tempo de vôo em segundos.
Form1.Edit12.Text := FloattoStr(Tvoo*1000);
Distancia_Obstaculo := Vel_som*Tvoo*100/2; //Distância em centímetros.
Form1.Edit18.Text := FloattoStr(Distancia_Obstaculo);
//Cálculo da posição do obstáculo no espaço X e Y.
if Form1.SpeedButton29.Enabled = False then
begin

179
X_Obstaculo := Round(Sqrt(Sqr(Distancia_Obstaculo)/(1+Sqr(Tan(Teta_Real)))));
Y_Obstaculo := Round(X_Obstaculo*Tan(Teta_Real));
while Teta_Acumulado 360 do
Teta_Acumulado := Teta_Acumulado - 360;
begin
end;
begin
end;
begin
end;
begin
end;
Form1.Image1.Canvas.MoveTo(Round(X_Real)+250+X_Obstaculo,-Round(Y_Real)+500-250-Y_Obstaculo);
Form1.Image1.Canvas.Ellipse(Round(X_Real)+250+X_Obstaculo-2,-Round(Y_Real)+500-250-Y_Obstaculo-
2,Round(X_Real)+250+X_Obstaculo+2,-Round(Y_Real)+500-250-Y_Obstaculo+2);
end;
end;
end;
end;
end;
//Trata a porta serial.
procedure TMultlinha.Execute;
var
cont:DWORD;
StrMens:AnsiString;
i, tama:integer;
begin
while not terminated do //loop infinito.
begin
if GLB_Conectado = true then //Se a porta serial foi aberta corretamente.
begin
BytesLidos := 0;
cont := 0;
if Readfile(hCom, BufferRecebe[cont], LEN_BUFFER, BytesLidos, nil) then //Lê a porta Serial.
VRecebido:=IntToStr(BufferRecebe[Cont]);
if BytesLidos 0 then //Se algum caracter foi lido.
begin
while cont BytesLidos do //Enquanto há caracteres a serem lidos.
begin
Synchronize(MostraString); //Mostra dados na tela.
contador := contador + 1;
cont := cont + 1;
end; //Fim do while 2
end;
end
else Sleep(1); //Para não travar o processo.
end;
end;
//Procedimento para fechar a comunicação com a porta serial.
begin
if(GLB_Conectado = true) then CloseHandle(hCom);
end;
//Procedimento para ajuste da velocidade no campo texto.
procedure TForm1.ScrollBar1Scroll(Sender: TObject; ScrollCode: TScrollCode; var ScrollPos: Integer);
begin
Form1.Edit2.Text:=IntToStr(Form1.ScrollBar1.Position);
end;
//Procedimento para ajuste da velocidade no campo texto.
procedure TForm1.ScrollBar2Scroll(Sender: TObject; ScrollCode: TScrollCode; var ScrollPos: Integer);

180
begin
Form1.Edit4.Text:=IntToStr(Form1.ScrollBar2.Position);
end;
//Procedimento que faz a correção dos dados recebidos, caso apresentem algum erro.
procedure TForm1.Button2Click(Sender: TObject);
var
i: Integer;
begin
Form1.Memo1.Clear;
Ponteiro := Ponteiro - 9;
Condicao := '';
if (VRecebido_Convertido[Ponteiro] = '0') or (VRecebido_Convertido[Ponteiro] = '204') then
begin
Condicao := 'CORRETO';
Form1.Label6.Font.Color := clLime;
end;
if (VRecebido_Convertido[Ponteiro] '0') and (InttoStr(StrtoInt(VRecebido_Convertido[Ponteiro + 2]) -
StrtoInt(VRecebido_Convertido[Ponteiro])) = '1') then
begin
Condicao := 'ERRO LEITURA';
Form1.Label6.Font.Color := clRed;
end;
if InttoStr(StrtoInt(VRecebido_Convertido[Ponteiro + 2]) - StrtoInt(VRecebido_Convertido[Ponteiro])) = '0' then
begin
Condicao := 'ERRO ZERO';
end;
if InttoStr(StrtoInt(VRecebido_Convertido[Ponteiro + 2]) - StrtoInt(VRecebido_Convertido[Ponteiro])) = '-254' then
begin
Condicao := 'ERRO -254';
end;
if InttoStr(StrtoInt(VRecebido_Convertido[Ponteiro + 2]) - StrtoInt(VRecebido_Convertido[Ponteiro])) = '-203' then
begin
Condicao := 'ERRO -203';
end;
Form1.Label6.Caption := Condicao;
VRecebido := VRecebido_Convertido[Ponteiro];
for i:=1 to 10 do
begin
if Condicao = 'CORRETO' then
Form1.Memo1.Text := Form1.Memo1.Text + ' ' + VRecebido_Convertido[Ponteiro];
if Condicao = 'ERRO LEITURA' then
begin
Form1.Memo1.Text := Form1.Memo1.Text + ' ' + InttoStr(Strtoint(VRecebido_Convertido[Ponteiro]) - Strtoint(VRecebido));
VRecebido_Convertido[Ponteiro] := InttoStr(Strtoint(VRecebido_Convertido[Ponteiro]) - Strtoint(VRecebido));
end;
if Condicao = 'ERRO ZERO' then
begin
Form1.Memo1.Text := Form1.Memo1.Text + ' ' + InttoStr(Strtoint(VRecebido_Convertido[Ponteiro]) - Strtoint(VRecebido) + 1);
VRecebido_Convertido[Ponteiro] := InttoStr(Strtoint(VRecebido_Convertido[Ponteiro]) - Strtoint(VRecebido) + 1);
end;
if Condicao = 'ERRO -254' then
begin
end;
if Condicao = 'ERRO -203' then
begin
end;
Ponteiro := Ponteiro + 1;
end;
Ponteiro:= Ponteiro - 1;
end;
//Procedimento para desenhar o caminho na tela.
procedure TForm1.Image1MouseMove(Sender: TObject; Shift: TShiftState; X,Y: Integer);
begin
if (FlagLinhaLivre = 'True') and (SpeedLivre.Enabled = False) then
begin
Canvas.MoveTo(Mouse.CursorPos.X, Mouse.CursorPos.Y-25);
Canvas.LineTo(MovePt.X, MovePt.Y-25); //desenha a nova linha

181
Form1.Memo10.Text := InttoStr(MovePt.X-286);
Form1.Memo11.Text := InttoStr(500-MovePt.Y+279);
MovePt := Point(Mouse.CursorPos.X, Mouse.CursorPos.Y); //memoriza as coordenadas para o próximo movimento
end;
if (FlagLinhaElastica = 'True') and (SpeedElastica.Enabled = False) then
begin
if l = 2 then
begin
begin
Canvas.Pen.Color := clBlue;
Canvas.MoveTo(MovePt.X-286, MovePt.Y-279);
Canvas.LineTo(0+250, 500-250); //desenha a nova linha
end;
end
else
begin
begin
Canvas.MoveTo(Origem.X-286, Origem.Y-279);
Canvas.LineTo(MovePt.X-286, MovePt.Y-279); //desenha a nova linha
end;
end;
Origem.X := MovePt.X;
Origem.Y := MovePt.Y;
Form1.Memo10.Text := InttoStr(MovePt.X-286);
Form1.Memo11.Text := InttoStr(500-MovePt.Y+279);
end;
end;
//Procedimento para desenhar o caminho na tela e calcular o dado a ser enviado ao robô.
procedure TForm1.Image1Click(Sender: TObject);
var
i: integer;
Temp: real;
begin
if SpeedLivre.Enabled = False then
begin
if (FlagLinhaLivre = '') or (FlagLinhaLivre = 'False') then FlagLinhaLivre := 'True'
else FlagLinhaLivre := 'False';
MovePt := Point(Mouse.CursorPos.X, Mouse.CursorPos.Y); {memoriza as coordenadas para o próximo movimento}
end
else FlagLinhaLivre := 'False';
if SpeedElastica.Enabled = False then
begin
if (FlagLinhaElastica = '') or (FlagLinhaElastica = 'False') then
begin
FlagLinhaElastica := 'True';
end;
MovePt := Point(Mouse.CursorPos.X, Mouse.CursorPos.Y); {memoriza as coordenadas para o próximo movimento}
if Form1.SpeedButton30.Enabled = True then
begin
X := MovePt.X-286-250;
Y := -MovePt.Y +500+279-250;
end;
if l = 0 then
begin
Teta := radtodeg(arctan((Y)/(X)));
Alfa := Teta;
Distancia := Sqrt(Sqr(Y)+Sqr(X));
l := l + 1;
end;
if l 1 then
begin
if (X_Anterior - X_Anterior2 0) and (X - X_Anterior 0) then
begin
if (Y_Anterior - Y_Anterior2 0) and (Y - Y_Anterior 0) then
begin
Alfa := radtodeg(Arctan((Y-Y_Anterior)/(X-X_Anterior)));
Teta := 180 + Alfa - Alfa_anterior;
end;
begin
Teta := -180 + Alfa - Alfa_anterior;

182
end;
begin
end;
begin
end;
end;
if (X_Anterior - X_Anterior2 0) and (X - X_Anterior 0) then
begin
begin
end;
begin
end;
begin
end;
begin
end;
end;
if ((X_Anterior - X_Anterior2 0) and (X - X_Anterior 0)) or ((X_Anterior - X_Anterior2 0) and (X - X_Anterior 0)) then
begin
Teta := Alfa - Alfa_anterior;
end;
if (X_Anterior - X_Anterior2 0) and (X - X_Anterior = 0) then
begin
begin
Alfa := 90;
end;
begin
Alfa := 90;
end;
begin
Alfa := -90;
end;
begin
Alfa := -90;
end;
end;
if (X_Anterior - X_Anterior2 0) and (X - X_Anterior = 0) then
begin
begin
Alfa := -90;
end;
begin
Alfa := -90;
end;

183
begin
Alfa := 90;
end;
begin
Alfa := 90;
end;
end;
if (X_Anterior - X_Anterior2 = 0) and (X - X_Anterior 0) then
Begin
begin
Teta := Alfa + Alfa_anterior;
end;
begin
Teta := Alfa + Alfa_anterior;
end;
begin
end;
begin
end;
if (Y_Anterior - Y_Anterior2 0) and (Y - Y_Anterior = 0) then
begin
Teta := 90;
end;
end;
end;
//Seqüência lógica para determinar o teta possível mais próximo com base no teta calculado.
Temp := 1000;
for i := 1 to 56 do
begin
Menor_Diferenca := Teta - Teta_Possivel[i];
if Abs(Menor_Diferenca) Temp then
begin
Temp := Menor_Diferenca;
Teta_Final := Teta_Possivel[i];
Nd := Round(Nd_Possivel[i]);
Ne := Round(Ne_Possivel[i]);
end;
end;
c := 1;
with StringGrid1 Do
begin
Cells[c,l] := InttoStr(Round(X-X_Anterior));
c := c + 1;
Cells[c,l] := InttoStr(Round(Y-Y_Anterior));
c := c + 1;
Cells[c,l] := InttoStr(Round(Teta));
c := c + 1;
Cells[c,l] := FloattoStr(Teta_Final);
c := c + 1;
Cells[c,l] := FloattoStr(Nd);
c := c + 1;
Cells[c,l] := FloattoStr(Ne);
end;
//Seqüência lógica para determinar o distância possível mais próxima com base no valor calculado.
Hipotenusa := Sqrt(Sqr(X-X_Anterior)+Sqr(Y-Y_Anterior));
Temp := 1000;
for i := 0 to 200 do
begin
Menor_Diferenca := Hipotenusa - (i/Nres)*2*Pi*rd*Ajuste_Linha_Reta;
if Abs(Menor_Diferenca) Temp then
begin
Temp := Menor_Diferenca;

184
Distancia := (i/Nres)*2*Pi*rd*Ajuste_Linha_Reta;
if i 20 then
begin
Nd := Round(i*0.5);
Ne := Round(i);
end
else
begin
Nd := Round(i-10);
Ne := Round(i);
end;
end;
end;
c := 1;
with StringGrid2 Do
begin
Cells[c,l] := InttoStr(0);
c := c + 1;
Cells[c,l] := InttoStr(Round(Hipotenusa));
c := c + 1;
Cells[c,l] := InttoStr(Round(Distancia));
c := c + 1;
Cells[c,l] := FloattoStr(Nd);
c := c + 1;
Cells[c,l] := FloattoStr(Ne);
end;
l := l + 1;
Alfa_Anterior := Alfa;
Teta_Anterior := Teta;
X_Anterior2 := X_Anterior;
Y_Anterior2 := Y_Anterior;
X_Anterior := X;
Y_Anterior := Y;
end
else FlagLinhaElastica := 'False';
//Seqüência lógica para habilitar o botão de envio dos dados.
if l = 2 then
begin
end;
end;
//Procedimento para habilitar o desenho do caminho a ser percorrido pelo robô.
procedure TForm1.SpeedElasticaClick(Sender: TObject);
begin
SpeedLivre.Enabled := True;
SpeedElastica.Enabled := False;
c := 1;
l := 0;
Image1.Canvas.Pen.Width := 1;
Image1.Canvas.Pen.Color := clGray;
Image1.Canvas.Pen.Style := psDash;
Image1.Canvas.MoveTo(250, 250);
Image1.Canvas.LineTo(250,0);
Image1.Canvas.LineTo(500,250);
end;
//Procedimento que habilita o botão para desenhar um caminho livre (apenas como teste).
procedure TForm1.SpeedLivreClick(Sender: TObject);
begin
SpeedElastica.Enabled := True;
SpeedLivre.Enabled := False;
FlagLinhaElastica := 'False';
end;

185
//Procedimento para limpar as variáveis utilizadas para o desenho gráfico.
procedure TForm1.SpeedButton2Click(Sender: TObject);
var
i,j: Integer;
begin
FlagLinhaElastica := 'False';
SpeedLivre.Enabled := True;
SpeedElastica.Enabled := True;
c := 1;
l := 0;
Canvas.MoveTo(0, 0);
Alfa_Anterior := 0;
Teta_Anterior := 0;
X_Anterior2 := 0;
Y_Anterior2 := 0;
X_Anterior := 0;
Y_Anterior := 0;
X_Real := 0;
X_Anterior_Real := 0;
X_Aproximado := 0;
X_Anterior_Aproximado := 0;
Y_Real := 0;
Y_Anterior_Real := 0;
Y_Aproximado := 0;
Y_Anterior_Aproximado := 0;
Acumulador := 0;
Teta_Real := 0;
Teta_Anterior_Real := 0;
Teta_Aproximado := 0;
Teta_Anterior_Aproximado := 0;
Teta_Anterior_Real := 0;
Teta_Anterior_Real2 := 0;
Teta_Acumulado := 0;
Teta_Acumulado2 := 0;
Nd_Real := 0;
Ne_Real := 0;
Nd_Aproximado := 0;
Ne_Aproximado := 0;
Desenho := 0;
Form1.Memo10.Text := '';
Form1.Memo11.Text := '';
//Seqüência lógica para limpar os dados que plotam o caminho aproximado.
for i:= 1 to 10 do
begin
Enviado_Robo[Desenho,0] := 0;
Enviado_Robo[Desenho,0] := 1;
end;
//Seqüência lógica para limpar a tela de desenho.
Image1.Canvas.Brush.Color := clWhite;
Image1.Canvas.Pen.Color := clWhite;
Image1.Canvas.Rectangle(0,0,Image1.Width,Image1.Height);
//Seqüência lógica para limpar as planilhas onde se mostram os dados calculados.
begin
for j := 1 to 8 do
begin
Form1.StringGrid1.Cells[j,i] := '';
end;
end;
end;

186
//Procedimento utilizado para preencher o cabeçalho das planilhas apresentadas.
procedure TForm1.FormActivate(Sender: TObject);
var
i: Integer;
begin
with StringGrid1 do
begin
for i := 1 to 100 do Cells[0,i] := InttoStr(i);
Cells[1,0] := 'Delta X';
Cells[2,0] := 'Delta. Y';
Cells[3,0] := 'Ângulo C.';
Cells[4,0] := 'Ângulo E.';
Cells[5,0] := 'Volt. M1';
Cells[7,0] := '';
Cells[8,0] := 'STATUS';
end;
with StringGrid2 do
begin
Cells[1,0] := 'Ângulo';
Cells[2,0] := 'Dist. C.';
Cells[3,0] := 'Dist. E.';
Cells[6,0] := '';
Cells[7,0] := '';
end;
with StringGrid4 do
begin
Cells[5,0] := 'Dist. Ob.';
Cells[7,0] := 'Delta Y';
end;
with StringGrid3 do
begin
Cells[5,0] := 'Dist. Ob.';
Cells[7,0] := 'Delta Y';
end;
end;
//Procedimento para incrementar o valor de Nd.
begin
Nd := StrtoInt(Form1.Edit1.Text);
Nd := Nd + 1;
Form1.Edit1.Text:=IntToStr(Nd);
end;
//Procedimento para reduzir o valor de Nd.
begin
Nd := StrtoInt(Form1.Edit1.Text);
Nd := Nd - 1;
Form1.Edit1.Text:=IntToStr(Nd);
end;
//Procedimento para incrementar o valor de Ne.
begin
Ne := StrtoInt(Form1.Edit3.Text);
Ne := Ne + 1;

187
Form1.Edit3.Text:=IntToStr(Ne);
end;
//Procedimento para reduzir o valor de Ne.
begin
Ne := StrtoInt(Form1.Edit3.Text);
Ne := Ne - 1;
Form1.Edit3.Text:=IntToStr(Ne);
end;
//Procedimento utilizado para enviar comandos independentes para cada motor.
var
temp1,temp2: integer;
begin
Origem_dado := 'Controle dos Motores';
temp1 := StrtoInt(Form1.Edit1.Text);
temp2 := StrtoInt(Form1.Edit3.Text);
//Verifica a direção dos motores com base no sinal do Nd e Ne (negativo sentido anti-horário e positivo sentido horário).
if (temp1 0) and (temp2 0) then D_Sent[3] := 198;
D_Sent[1] := 204;
D_Sent[2] := 204;
D_Sent[4] := Form1.ScrollBar1.Position;
D_Sent[5] := Form1.ScrollBar2.Position;
D_Sent[6] := Abs(temp1);
D_Sent[7] := Abs(temp2);
Nd := temp1;
Ne := temp2;
WriteFile(hCom,D_Sent,8, BytesEscritos, nil); //Envia os dados.
//Inicia a contagem do tempo de envio / recebimento dos dados do robô.
Tempo_Inicio := Time;
Form1.StatusBar1.Panels[1].Text := 'DADO ENVIADO';
//Mostra na planilha os dados enviados e calculados.
Teta := ((2*PI)/(Lr*Nres))*(Nd*rd-Ne*re)+Teta_Anterior;
X := (Nd*rd+Ne*re)*PI*Cos(Teta)/Nres+X_Anterior;
Y := (Nd*rd+Ne*re)*PI*Sin(Teta)/Nres+Y_Anterior;
l := l + 1;
with StringGrid3 do
begin
Cells[1,l] := Inttostr(Nd);
Cells[2,l] := Inttostr(Ne);
Cells[3,l] := Inttostr(Round(RadtoDeg(Teta-Teta_Anterior)));
Cells[4,l] := Inttostr(Round(Sqrt(Sqr(X-X_Anterior)+Sqr(Y-Y_Anterior)))); //Distância percorrida em cm.
Cells[5,l] := 'NA';
Cells[6,l] := InttoStr(Round(X-X_Anterior));
Cells[7,l] := InttoStr(Round(Y-Y_Anterior));
l := l + 1;
end;
X_Anterior := X;
Y_Anterior := Y;
Teta_Anterior := Teta;
end;
//Procedimento para sair do programa caso a tecla esc seja pressionada.
procedure TForm1.FormKeyDown(Sender: TObject; var Key: Word; Shift: TShiftState);
begin
if key = VK_Escape then Close();
end;
//Procedimento de envio de dados para o Robô (caminho desenhado aproximado).
var
Temp1,Temp2: Integer;
begin
Desenho := 1;
Temp1 := StrtoInt(Form1.StringGrid1.Cells[5,1]);
if (Temp1 0) and (Temp2 0) then
begin
D_Sent[3] := 198;
D_Sent[4] := StrtoInt(Form1.Edit26.Text);

188
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
D_Sent[6] := Abs(Temp1);
//Armazena os valores de Nd e Ne, para plotar o caminho aproximado.
Enviado_Robo[Desenho,0] := Temp1;
end;
var
begin
Desenho := 3;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;

189
end;
var
begin
Desenho := 5;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
end;
var
begin
Desenho := 7;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;

190
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
end;
var
begin
Desenho := 9;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
end;
var
begin
Desenho := 10;
begin

191
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
//Habilita o botão para plotar o caminho aproximado.
Form1.SpeedButton8.Glyph.LoadFromFile('Line Graph 16 h t.bmp');
Form1.SpeedButton8.Flat := False;
end;
var
begin
Desenho := 2;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;

192
if l 2 then Habilita := 'True'
else
begin
end;
end;
var
begin
Desenho := 4;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
else
begin
end;
end;
var
begin
Desenho := 6;

193
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
else
begin
end;
end;
var
begin
Desenho := 8;
begin
D_Sent[3] := 198;
end;
begin
D_Sent[3] := 202;
end;
begin
D_Sent[3] := 197;
end;
begin
D_Sent[3] := 201;

194
end;
D_Sent[1] := 204;
D_Sent[2] := 204;
else
begin
end;
end;
//Procedimento para atualizar a imagem do botão de sincronização dos dados.
procedure TForm1.Edit6Change(Sender: TObject);
begin
Form1.SpeedButton41.Glyph.LoadFromFile('disconnect16_h.bmp');
end;
//Procedimento utilizado para plotar o caminho aproximado realizado pelo Robô.
var
i: integer;
begin
Acumulador := 0;
for i := 1 to Desenho do
begin
if (Trunc(i/2) i/2) then
begin
Nd_Aproximado := Round((Enviado_Robo[i,0])*Ajuste_Nd_Teta);
Ne_Aproximado := Round((Enviado_Robo[i,1])*Ajuste_Ne_Teta);
end
else
begin
Nd_Aproximado := Round(Enviado_Robo[i,1]*Ajuste_Linha_Reta);
Ne_Aproximado := Round(Enviado_Robo[i,1]*Ajuste_Linha_Reta);
end;
begin
Teta_Aproximado := ((2*PI/(Lr*Nres))*(Nd_Aproximado*rd-Ne_Aproximado*re))+Teta_Anterior_Aproximado;
X_Aproximado := (Nd_Aproximado*rd+Ne_Aproximado*re)*PI*Cos(Teta_Aproximado)/Nres+X_Anterior_Aproximado;
Y_Aproximado := (Nd_Aproximado*rd+Ne_Aproximado*re)*PI*Sin(Teta_Aproximado)/Nres+Y_Anterior_Aproximado;
Canvas.Pen.Color := clGreen;
Canvas.MoveTo(X_Anterior_Aproximado+250,-Y_Anterior_Aproximado+500-250);
Canvas.LineTo(Round(X_Aproximado+250), Round(-Y_Aproximado+500-250)); {desenha a nova linha}
X_Anterior_Aproximado := Round(X_Aproximado);
Y_Anterior_Aproximado := Round(Y_Aproximado);
Teta_Anterior_Aproximado := Teta_Aproximado;
end;
end;
Form1.SpeedButton8.Glyph.LoadFromFile('Line Graph 16 d t.bmp');
Form1.SpeedButton8.Flat := True;
//Zerando as variáveis acumulativas.
Teta_Anterior_Aproximado := 0;
X_Anterior_Aproximado := 0;
Y_Anterior_Aproximado := 0;
end;
//Procedimento para plotagem do caminho percorrido pelo Robô (entrada manual).
begin
try //Exceção criada para evitar erro de conversão de caracteres.
begin
Desenho := Desenho + 1;

195
begin
Nd_Real := StrtoInt(Form1.Edit5.Text);
Ne_Real := StrtoInt(Form1.Edit13.Text);
Form1.StringGrid3.Cells[3,Desenho] := InttoStr(Nd_Real);
Form1.StringGrid3.Cells[4,Desenho] := InttoStr(Ne_Real);
Teta_Real := (2*PI/(Lr*Nres)*(Nd_Real*rd-Ne_Real*re))+Teta_Anterior_Real;
Form1.StringGrid3.Cells[5,Desenho] := FloattoStr(Round(RadtoDeg(Teta_Real)));
X_Real := (Nd_Real*rd+Ne_Real*re)*PI*Cos(Teta_Real)/Nres+X_Anterior_Real;
Form1.StringGrid3.Cells[6,Desenho] := FloattoStr(Round(X_Real));
Y_Real := (Nd_Real*rd+Ne_Real*re)*PI*Sin(Teta_Real)/Nres+Y_Anterior_Real;
Form1.StringGrid3.Cells[7,Desenho] := FloattoStr(Round(Y_Real));
Canvas.Pen.Color := clGray;
Canvas.Pen.Style := psDash;
Canvas.LineTo(250,0);
Canvas.LineTo(500,250);
Canvas.Pen.Color := clBlack;
Canvas.MoveTo(X_Anterior_Real+250,-Y_Anterior_Real+500-250);
Canvas.LineTo(Round(X_Real+250),Round(-Y_Real+500-250));
X_Anterior_Real := Round(X_Real);
Y_Anterior_Real := Round(Y_Real);
Teta_Anterior_Real := Teta_Real;
end;
end;
except
on EConvertError do
begin
MessageDlg('Não é um caractere válido, favor digitar apenas números inteiros positivos ou negativos.', mtError, [mbOK], 0);
end;
end;
end;
//Procedimento utilizado para transferir dados para o Microsoft Excel.
var
Excel :variant;
i: integer;
begin
try
Excel := CreateOleObject('excel.application');
if not Excel.Application.Visible then
begin
Excel.Application.Visible := true;
Excel.WorkBooks.Add;
Excel.Cells[1,1] := 'Teta';
Excel.Cells[1,2] := 'Nd';
Excel.Cells[1,3] := 'Ne';
for i := 1 to 74 do
begin
Excel.Cells[i+1,1] := Teta_Possivel[i];
Excel.Cells[i+1,2] := Nd_Possivel[i];
Excel.Cells[i+1,3] := Ne_Possivel[i];
end;
end;
except
Showmessage('Ocorreu erro ao executar a transferência.');
end;
end;
var
Excel :variant;
i,j: integer;
begin
try
begin

196
for i := 0 to 5 do
begin
for j := 0 to 8 do
Excel.Cells[i+1,j+1] := Form1.StringGrid1.Cells[j,i];
end;
end;
except
end;
end;
var
Excel :variant;
i,j: integer;
begin
try
begin
for i := 0 to 5 do
begin
for j := 0 to 8 do
end;
end;
except
end;
end;
var
Excel :variant;
i,j: integer;
begin
try
begin
for i := 0 to 10 do
begin
for j := 0 to 8 do
end;
end;
except
end;
end;
var
Excel :variant;
i,j: integer;
begin
try
begin
for i := 0 to 99 do
begin
for j := 0 to 8 do
end;
end;
except

197
end;
end;
//Procedimento de solicitação de leitura do sonar novamente.
begin
Sonar := 1;
D_Sent[1] := 204;
D_Sent[2] := 204;
D_Sent[3] := 255;
D_Sent[4] := 255;
D_Sent[5] := 255;
D_Sent[6] := 255;
D_Sent[7] := 255;
WriteFile(hCom,D_Sent,8,BytesEscritos, nil); //Envia os dados.
end;
//Procedimento utilizado para re-enviar o último pacote de dados enviado ao robô.
begin
Confirmar_Dados_Novamente := 'True';
end;
//Procedimento utilizado para solicitar ao robô o re-envio do último pacote de dados já enviado.
begin
D_Sent[1] := 204;
D_Sent[2] := 204;
D_Sent[3] := 0;
D_Sent[4] := 0;
D_Sent[5] := 0;
D_Sent[6] := 0;
D_Sent[7] := 0;
Confirmar_Dados_Novamente := 'True';
end;
//Procedimento para mostrar o tempo de execução do programa.
procedure TForm1.Timer1Timer(Sender: TObject);
begin
StatusBar1.Panels[0].Text:= ' Tempo de Execução do Programa: ' + fExecutando(Tempo);
end;
//Procedimento para não plotar a leitura do sonar.
begin
end;
//Procedimento para plotar a leitura do sonar.
begin
end;
//Procedimento para desenhar um caminho já conhecido.
var
j: integer;
begin

198
for j := 1 to 5 do
begin
case j of
1: begin
X := 10;
Y := 40;
end;
2: begin
X := 30;
Y := 50;
end;
3: begin
X := 45;
Y := 40;
end;
4: begin
X := 30;
Y := 10;
end;
5: begin
X := 0;
Y := 0;
end;
end;
Form1.Image1Click(Sender);
Form1.Image1.Canvas.MoveTo(Round(250+X_Anterior2),Round(250-Y_Anterior2));
Form1.Image1.Canvas.LineTo(Round(250+X),Round(250-Y));
end;
Form1.SpeedElastica.Enabled := True;
end;
var
j: integer;
begin
for j := 1 to 5 do
begin
case j of
1: begin
X := 45;
Y := 10;
end;
2: begin
X := 25;
Y := 20;
end;
3: begin
X := 45;
Y := 35;
end;
4: begin
X := 15;
Y := 45;
end;

199
5: begin
X := 0;
Y := 0;
end;
end;
end;
end;
//Procedimento para solicitar os dados novamente ao robô.
begin
D_Sent[1] := 204;
D_Sent[2] := 204;
D_Sent[3] := 0;
D_Sent[4] := 0;
D_Sent[5] := 0;
D_Sent[6] := 0;
D_Sent[7] := 0;
Solicitar_Dados_Novamente := 'True';
end;
var
j: integer;
begin
for j := 1 to 3 do
begin
case j of
1: begin
X := 28;
Y := 30;
end;
2: begin
X := 50;
Y := 15;
end;
3: begin
X := 83;
Y := 41;
end;
end;
end;
end;
var
j: integer;
begin

200
for j := 1 to 3 do
begin
case j of
1: begin
X := 55;
Y := 20;
end;
2: begin
X := 30;
Y := 45;
end;
3: begin
X := 0;
Y := 0;
end;
end;
end;
end;
var
j: integer;
begin
for j := 1 to 4 do
begin
case j of
1: begin
X := 50;
Y := 20;
end;
2: begin
X := 40;
Y := 60;
end;
3: begin
X := -10;
Y := 40;
end;
4: begin
X := 0;
Y := 0;
end;
end;
end;
end;

201
var
j: integer;
begin
for j := 1 to 5 do
begin
case j of
1: begin
X := 10;
Y := 25;
end;
2: begin
X := 30;
Y := 35;
end;
3: begin
X := 40;
Y := 20;
end;
4: begin
X := 20;
Y := 15;
end;
5: begin
X := 25;
Y := 0;
end;
end;
end;
end;
var
j: integer;
begin
for j := 1 to 5 do
begin
case j of
1: begin
X := 40;
Y := 10;
end;
2: begin
X := 45;
Y := 30;

202
end;
3: begin
X := 25;
Y := 40;
end;
4: begin
X := 45;
Y := 55;
end;
5: begin
X := 75;
Y := 45;
end;
end;
end;
end;
var
j: integer;
begin
for j := 1 to 5 do
begin
case j of
1: begin
X := 10;
Y := 35;
end;
2: begin
X := 25;
Y := 25;
end;
3: begin
X := 35;
Y := 45;
end;
4: begin
X := 50;
Y := 30;
end;
5: begin
X := 40;
Y := 5;
end;
end;
end;
end;
var
j: integer;
begin

203
for j := 1 to 5 do
begin
case j of
1: begin
X := 20;
Y := 20;
end;
2: begin
X := 40;
Y := 0;
end;
3: begin
X := 40;
Y := 40;
end;
4: begin
X := 0;
Y := 40;
end;
5: begin
X := 0;
Y := 0;
end;
end;
end;
end;
var
j: integer;
begin
for j := 1 to 4 do
begin
case j of
1: begin
X := 40;
Y := 15;
end;
2: begin
X := 25;
Y := 30;
end;
3: begin
X := 15;
Y := -15;
end;
4: begin
X := 0;
Y := 0;

204
end;
end;
end;
end;
//Procedimento de ajuste do valor de Nd.
procedure TForm1.TrackBar1Change(Sender: TObject);
begin
Form1.Edit27.Text := FloattoStr((Form1.TrackBar1.Position)/100);
Ajuste_Nd_Teta := StrtoFloat(Form1.Edit27.Text);
end;
//Procedimento de ajuste do valor de Ne.
begin
Ajuste_Ne_Teta := StrtoFloat(Form1.Edit28.Text);
end;
//Procedimento utilizado para atualizar os valores com base nos parâmetros de ajuste do robô.
var
i,j,k: integer;
temp1,temp2,temp3,temp4,temp5,temp6: real;
begin
try //Exceção criada para evitar erro de conversão de caracteres.
begin
Nres := StrtoInt(Form1.Edit6.Text); //Resolução dos sensores, que é o número de pulsos lidos em uma revolução das rodas.
rd := StrtoFloat(Form1.Edit7.Text); //Raio da roda direita.
re := StrtoFloat(Form1.Edit8.Text); //Raio da roda esquerda.
Lr := StrtoInt(Form1.Edit9.Text); //Comprimento do eixo do robô.
Temp_amb := (StrtoInt(Form1.Edit17.Text)) + 273.15; //Temperatura ambiente em graus Kelvin.
Vel_Som := 331.4*Sqrt(Temp_amb/273);
Form1.Edit16.Text := InttoStr(Round(Vel_Som));
Ajuste_Nd_Teta := StrtoFloat(Form1.Edit27.Text);
Ajuste_Ne_Teta := StrtoFloat(Form1.Edit28.Text);
Teta_Ajuste_Real := StrtoFloat(Form1.Edit29.Text);
Ajuste_Linha_Reta := StrtoFloat(Form1.Edit30.Text);
//Armazena os valores de ângulos possíveis com base no Nres.
for i := 1 to 28 do
begin
Nd := i;
Ne := -1;
Teta_Possivel[i] := Round((RadtoDeg((2*PI/(Lr*Nres))*(Nd*rd-Ne*re)))*Ajuste_Nd_Teta);
if Abs(Teta_Possivel[i]) = 180 then
begin
Nd_Possivel[i] := i;
Ne_Possivel[i] := -1;
end
else
begin
Nd_Possivel[i] := 0;
Ne_Possivel[i] := 0;
Teta_Possivel[i] := 0;
end;
//Seqüência lógica necessária, caso os ângulos calculados, sejam maiores do que 360 graus.
//while Teta_Possivel[i] 360 do Teta_Possivel[i] := Teta_Possivel[i] - 360;
end;
//Armazena os valores de ângulos possíveis com base no Nres.
begin
Nd := -1;
Ne := i-28;
Teta_Possivel[i] := Round((RadtoDeg((2*PI/(Lr*Nres))*(Nd*rd-Ne*re)))*Ajuste_Ne_Teta);
if Abs(Teta_Possivel[i]) = 180 then
begin

205
Nd_Possivel[i] := -1;
Ne_Possivel[i] := i-28;
end
else
begin
Nd_Possivel[i] := 0;
Ne_Possivel[i] := 0;
Teta_Possivel[i] := 0;
end;
//Seqüência lógica necessária, caso os ângulos calculados, sejam maiores do que 360 graus.
//while Teta_Possivel[i] 360 do Teta_Possivel[i] := Teta_Possivel[i] - 360;
end;
//Ordena os ângulos possíveis de forma ascendente.
for i := 1 to 56 do
begin
for j := i+1 to 56 do
begin
if (Teta_Possivel[i] Teta_Possivel[j]) and (Teta_Possivel[i] Temp2) then
begin
temp1 := Teta_Possivel[i];
temp3 := Nd_Possivel[i];
temp5 := Ne_Possivel[i];
Teta_Possivel[i] := Teta_Possivel[j];
Nd_Possivel[i] := Nd_Possivel[j];
Ne_Possivel[i] := Ne_Possivel[j];
Teta_Possivel[j] := temp1;
Nd_Possivel[j] := temp3;
Ne_Possivel[j] := temp5;
end;
end;
temp2 := Teta_Possivel[i];
temp4 := Nd_Possivel[i];
temp6 := Ne_Possivel[i];
end;
k := 0;
for i := 1 to 56 do
begin
if Teta_Possivel[i] 0 then
begin
k := k + 1;
Teta_Possivel[k] := Teta_Possivel[i];
Nd_Possivel[k] := Nd_Possivel[i];
Ne_Possivel[k] := Ne_Possivel[i];
end;
end;
//Zera a variável VRecebido_Convertido.
for i := 1 to 100000 do VRecebido_Convertido[i] := '0';
//Atualiza o padrão do botão de atualização dos parâmetros do Robô.
Form1.SpeedButton41.Glyph.LoadFromFile('connect16_d.bmp');
Form1.SpeedButton41.Flat := True;
end;
except
on EConvertError do
begin
MessageDlg('Não é um caractere válido, favor digitar apenas números positivos.', mtError, [mbOK], 0);
end;
end;
end;
//Seqüência lógica utilizada para listar os pulsos vs as distâncias equivalentes.
var
i: integer;
begin
for i := 0 to 15 do
begin
Distancia := (i/Nres)*2*Pi*rd*Ajuste_Linha_Reta;
if i 20 then
begin
Nd := Round(i*0.5);
Ne := Round(i);
end
else
begin
Nd := Round(i-10);

206
Ne := Round(i);
end;
Form1.StringGrid3.Cells[1,i+1] := InttoStr(Round(Distancia));
Form1.StringGrid3.Cells[2,i+1] := InttoStr(Round(Nd));
Form1.StringGrid3.Cells[3,i+1] := InttoStr(Round(Ne));
end;
end;
//Procedimento para ajuste do valor de teta real.
begin
Teta_Ajuste_Real := StrtoFloat(Form1.Edit29.Text);
end;
//Procedimento para ajuste do cálculo da linha reta.
begin
Ajuste_Linha_Reta := StrtoFloat(Form1.Edit30.Text);
end;
end.
//FIM DO PROGRAMA

207
10.1.13 Programa Completo do Circuito de IHM
Título: Programa completo do circuito de IHM (última versão)
Módulo: IHM
Arquivo: FIHM_v04.asm
Objetivo: Testar o funcionamento completo do circuito de IHM.
Descrição: Parte 1 (Recepção por meio de comunicação serial):
Uma seqüência de 7 bytes deve ser recebida do PC através da UART, sendo:
Byte 4: Velocidade do motor 2 (esquerdo)
Byte 5: Velocidade do motor 1 (direito)
Byte 6: Número de pulsos detectados pelo sensor do motor 1
Byte 7: Número de pulsos detectados pelo sensor do motor 2
Os dados são codificados e enviados para o robô por meio de RF.
Parte 2 (Recepção por meio de RF):
Uma seqüência de 10 bytes deve ser transmitida pelo robô por meio de RF e recebida pelo
módulo de IHM através da UART, sendo:
Bytes 3 e 4: Quantidade de rotações do Motor 1
Bytes 5 e 6: Quantidade de rotações do Motor 2
Bytes 7 e 8: Tempo de vôo que a onda leva para retornar ao sensor, registrador de 16 bits
(TCNT1H)
Bytes 9 e 10: Tempo de vôo que a onda leva para retornar ao sensor, registrador de 16 bits
(TCNT1L)
Por fim, os dados são decodificados e transmitidos ao PC utilizando-se a comunicação serial.
.def temp = r16
.def temp1 = r17
.def temp2 = r18
.def final = r19
.def vfinal = r20
.def count = r21
.def chave = r24
.def count2 = r25
rjmp Receber
rjmp Transmitindo
;** Bloco de transmissão dos dados
Transmitindo:
out PORTA,temp ;Envia a mesma informação para o Port A
cpi chave,0b11111110 ;Verifica se está transmitindo para a IHM ou para o Robô
breq Transmitindo_IHM ;Se for para a IHM pula para o bloco Transmitindo_IHM
cpi XL,0x6D ;Compara para saber se o último caractere foi enviado

208
Atraso:
rjmp Atraso_P1 ;Pula para o bloco Atraso_P1
Transmitindo_IHM:
;** Bloco de atraso, para o envio dos dados ao PC
ldi ponteiro1,255 ;Carrega o valor 255 na variável ponteiro1
ldi ponteiro2,255 ;Carrega o valor 255 na variável ponteiro2
ldi temp,2 ;Carrega o valor 2 na variável temp
Loop2:
dec ponteiro1 ;Decrementa a variável ponteiro1
brne Loop2 ;Pula para Loop2 se ponteiro1 for diferente de zero
brne Loop2 ;Pula para Loop2 se ponteiro2 for diferente de zero
dec temp ;Decrementa a variável temp
brne Loop2 ;Pula para Loop2 se temp for diferente de zero
Receber:
Confirmar:
breq Retornando ;Pula para o bloco Retornando se temp for igual a CCh
Retornando:
Armazena:
cpi chave,0b11111101 ;Verifica se está recebendo da IHM ou do Robô
breq Armazena_IHM ;Se for da IHM pula para o bloco Armazena_IHM
cpi count,0x0A ;Compara count com 10 para armazenar até 8 caracteres recebidos
breq Converte ;Pula para decodificar a informação recebida
Armazena_IHM:
breq Codificar ;Pula para codificar os dados se count for igual à 7
Codificar:
rjmp Posicionando
Converte:
Convertendo:

209
Parte1:
Parte2:
cpi ponteiro1,0x64 ;Verifica se o primeiro byte recebido já foi decodificado e armazenado
inc count2
st X,count2 ;Armazena 1,2,3 ou 4
Pula:
inc count2
st X,count2 ;Armazena 1,2,3 ou 4
breq Posicionando ;Pula para o bloco Posicionando se verdadeiro
Retornando2:
;** Loop de Atraso
Atraso_P1:
cpi chave,0b11111110 ;Verifica se já transmitiu para a IHM o dado recebido pelo robô
breq Reinicio ;Pula para o bloco Reinicio em caso positivo, para reiniciar todo o processo
brlo Retornando2 ;Retorna da interrupção em caso negativo
;** Bloco de atraso, para o início do recebimento dos dados do robô
Atraso_P2:
ldi ponteiro1,255 ;Carrega 255 na variável ponteiro1
Loop:
brne Loop ;Pula para Loop se ponteiro1 for diferente de zero
brne Loop ;Pula para Loop se ponteiro2 for diferente de zero
out PORTB,chave ;Seleciona a recepção com o Robô (PB0 em nível baixo)
rjmp R_Robo ;Pula para o bloco R_Robo, para receber os dados do robô
Reinicio:

210
rjmp R_IHM ;Pula para o bloco R_IHM, para reiniciar todo o processo
Posicionando:
cpi chave,0b11111101 ;Verifica se a informação deve ser codificada ou não
brne Transmitir ;Se não precisar codificar, ou seja, informação para a IHM,
;pula para o bloco Transmitir
Codificando_P1:
Codificando_P2:
swap temp ;Troca de posição dos quatro últimos bits pelos quatro primeiros
;** Bloco de configuração para iniciar a transmissão dos dados
Transmitir:
ldi temp,0b00101000
cpi chave,0b11111110 ;Verifica se vai transmitir para a IHM ou para o Robô
breq Transmitir_IHM ;Se for para a IHM, pula para o bloco Transmitir_IHM

211
Transmitir_IHM:
dec XL ;Posiciona o ponteiro
RESET:
out SPL,temp
out SPH,temp
ldi temp,0xFF
out DDRB,temp ;Porta B configurada como saída
ldi temp,0xFF
out DDRA,temp ;Porta A configurada como saída
ser temp
out PORTA,temp ;Garante 0 inicialmente na saída (LED's)
ldi XH,0x00
ldi temp,103
R_IHM:
out PORTB,chave ;Seleciona a recepção com a IHM (PB1 em nível baixo)
R_Robo:
ldi temp,0b10010000
clr count2 ;Limpa a variável count2
Volta:
;** FIM DO PROGRAMA

212
10.1.14 Programa Completo do Circuito do Robô
Título: Programa completo do circuito do Robô (última versão)
Módulo: Robô
Arquivo: FRob_v09.asm
Objetivo: Testar o funcionamento completo do robô.
Descrição: Parte 1 (Recepção por meio de RF):
Uma seqüência de 12 bytes codificados deve ser recebida através da UART (módulo de
recepção), sendo:
Bytes 3 e 4: Direção dos motores
Bytes 5 e 6: Velocidade do motor 2 (esquerdo)
Bytes 7 e 8: Velocidade do motor 1 (direito)
Bytes 9 e 10: Número de pulsos detectados pelo sensor do motor 1
Bytes 11 e 12: Número de pulsos detectados pelo sensor do motor 2
Os dados são decodificados e os comandos executados pelo robô.
Sensores de velocidade:
Após a leitura dos pulsos detectados pelos sensores de velocidade, os motores devem ser
desligados de forma independente, de acordo com a leitura dos pulsos, após a parada total dos
motores, os sensores de velocidade são desligados.
Obstáculo:
O sensor de ultrasom é acionado.
Através do pino 4 da Porta B do microcontrolador, é medido o tempo em que a saída do sensor
fica em nível alto. Esse tempo é armazenado na memória o qual será enviado ao PC em decimal
o tempo medido.
Transmissão por meio de RF:
Uma seqüência de 6 bytes deve ser transmitida ao módulo de recepção da IHM através da
UART (módulo de transmissão), sendo:
Bytes 3: Quantidade de rotações do Motor 1
Bytes 4: Quantidade de rotações do Motor 2
Bytes 5: Tempo de vôo que a onda leva para retornar ao sensor registrador de 16 bits
(TCNT1H)
Bytes 6: Tempo de vôo que a onda leva para retornar ao sensor registrador de 16 bits
(TCNT1L)
Por fim, os dados são codificados e transmitidos à IHM utilizando-se o módulo de transmissão
RF.
Parte 2 (Transmitir novamente):
Se os bytes recebidos após a identificação do pacote de dados for igual a AA em hexadecimal,
isso significa que o dado anteriormente enviado, deve ser enviado novamente.
Parte 3 (Leitura do sonar):
Se os bytes recebidos após a identificação do pacote de dados for igual a 55 em hexadecimal,
isso significa que o sensor de ultrasom precisa fazer uma nova leitura do ambiente e esse dado
deve ser enviado ao módulo de recepção.
.def temp = r16
.def temp1 = r17
.def temp2 = r18

213
.def temp3 = r19
.def final = r20
.def vfinal = r21
.def count = r22
.def chave = r23
rjmp Receber
rjmp Transmitindo
Transmitindo:
cpi XL,0x7A ;Compara para saber se o último caractere foi enviado
Atraso:
rjmp Atraso_P1 ;Comando intermediário de pulo, pois a função breq estava fora de alcance
Receber:
Confirmar:
breq Retornando1 ;Pula para o bloco Retornando1 se temp for igual a CCh
Retornando1:
Armazena:
;** Bloco Checksum, utilizado para confirmar se o dado recebido anteriormente está correto
ReceberDenovo:
ldi temp3,2 ;Carrega 2 na variável temp3
Checksum1:
Checksum2:
add temp1,temp ;Adiciona o valor da variável temp com a variável temp1 e
;armazena o resultado na variável temp1
cpi XL,0x69 ;Compara para saber se todos os valores foram somados
brne Checksum2 ;Pula para o bloco Checksum2 caso negativo
Checksum3:

214
Checksum4:
add temp2,temp ;Adiciona o valor da variável temp com a variável temp2 e
;armazena o resultado na variável temp2
cpi XL,0x89 ;Compara para saber se todos os valores foram somados
brne Checksum4 ;Pula para o bloco Checksum4 caso negativo
cp temp1,temp2 ;Compara para saber se os dados recebidos são iguais
breq Converte ;Pula para o bloco Converte em caso positivo
rjmp Denovo ;Se os dados forem diferentes pula para o bloco Denovo para reiniciar o processo
;** Bloco que faz a transmissão do dado já enviado anteriormente
TransmitirDeNovo:
ldi temp3,4 ;Carrega 4 na variável temp
cpi temp,0xAA ;Compara com o valor AA em hexadecimal
brne Converte ;Caso não seja igual a AA, pula para o bloco Converte
rjmp Transmitir ;Caso seja igual a AA, pula para o bloco Transmitir, pois significa que o dado já foi
;enviado anteriormente e dessa forma já está codificado para o envio
;** Bloco que faz a leitura do sensor de ultrasom
SonarDeNovo:
cpi temp,0x55 ;Compara com o valor 55 em hexadecimal
brne Converte ;Caso não seja igual a 55, pula para o bloco Converte
ldi XL,0x75 ;Caso seja igual a 55, posiciona o ponteiro
rjmp Sonar ;Pula para o bloco Sonar
Converte:
cpi temp3,1
breq ReceberDenovo ;Pula para o bloco que verifica se os dados já foram recebidos duas vezes
cpi temp3,2
breq Checksum1 ;Pula para o bloco que faz a confirmação dos dados recebidos
cpi temp3,3
breq TransmitirDeNovo ;Pula para o bloco que verifica se os dados enviados
;anteriormente, devem ser enviados de novo
cpi temp3,4
breq SonarDeNovo ;Pula para o bloco que verifica se foi solicitado uma nova
;leitura dos dados do sensor de ultrasom
;** Bloco que inicia a decodificação dos dados recebidos
Convertendo:
Parte1:

215
Parte2:
cpi ponteiro1,0x62 ;Verifica se o primeiro byte recebido já foi decodificado e armazenado
Pula:
Aciona:
rjmp Leitura ;Pula para o bloco Leitura
Retornando2:
;** Loop de Atraso
Atraso_P1:
brlo Retornando2 ;Retorna da interrupção caso negativo
;** Inicia o loop de atraso
Atraso_P2:
Loop:
brne loop ;Pula para Loop caso não esteja zerado a variável ponteiro1
brne loop ;Pula para Loop caso não esteja zerado a variável ponteiro2
rjmp RESET ;Pula para o bloco RESET para reiniciar todo o processo
;** Bloco que armazena os valores de velocidade e direção dos motores
Leitura:
ldi temp,0x00 ;Copia o valor 00h para a variável temp
out PORTC,temp ;Liga os sensores de velocidade
clr temp1 ;Limpa avariável temp1
ld temp,X ;Copia o dado armazenado na variável temp (motor direito)

216
ld temp1,X ;Copia o dado armazenado na variável temp1 (motor esquerdo)
ld r24,X ;Armazena a velocidade do PWM A (Motor esquerdo) no registrador r24
ld r25,X ;Armazena a velocidade do PWM B (Motor direito) no registrador r25
ldi r22,0xFE ;Copia o valor FEh para o registrador r22
rjmp Espera_2b ;Pula para o bloco Espera_2b
;Variáveis relacionadas com cada um dos motores:
;Motor direito: temp, t2, r25 e OCR1BL
;Motor esquerdo: temp1, t3, r24 e OCR1AL
;** Bloco que compara a leitura atual dos pulsos de cada um dos sensores de velocidade
Compara_t2_t3:
cp temp2,temp3
brlo t2_menor_t3 ;Pula para o bloco t2_menor_t3, caso o sensor de velocidade
;do lado direito tenha detectado menos pulsos que o esquerdo
cp temp3,temp2
brlo t3_menor_t2 ;Pula para o bloco t3_menor_t2, caso o sensor de velocidade
;do lado esquerdo tenha detectado menos pulsos que o direito
cpi r21,1
breq Espera_1aa ;Pula para a posição de leitura dos sensores
cpi r21,2
breq Espera_2aa ;Pula para a posição de leitura dos sensores
cpi r21,3
breq Espera_1bb ;Pula para a posição de leitura dos sensores
cpi r21,4
t2_menor_t3:
cpi r22,0xFF
breq Pula1 ;Caso o motor esquerdo já esteja desligado, pula para o bloco Pula1 e não faz nada
cpi r25,30
brsh Mdireito_maior_30 ;Caso o motor direito não esteja com velocidade máxima, pula
;para o bloco que aumenta a velocidade em aproximadamente 10%
cpi r24,200
brsh Pula1 ;Caso o motor esquerdo já esteja com uma velocidade baixa, cerca
;de 20% do total, pula para o bloco Pula1 e não faz nada
ldi r20,30 ;Carrega 30 no registrador r20
add r24,r20 ;Adiciona 30 ao registrador r24
out OCR1AL,r24 ;Reduz a velocidade do motor esquerdo em aproximadamente 10%
Pula1:
cpi r21,1
breq Espera_1a ;Pula para a posição de leitura dos sensores
cpi r21,2
cpi r21,3
cpi r21,4
Mdireito_maior_30:
subi r25,30 ;Subtrai 30 do registrador r25
out OCR1BL,r25 ;Aumenta a velocidade do motor direito em aproximadamente 10%
cpi r21,1
cpi r21,2
cpi r21,3
breq Espera_1b ;Pula para a posição de leitura dos sensores
cpi r21,4
t3_menor_t2:
cpi r22,0xFF
breq Pula2 ;Caso o motor direito já esteja desligado, pula para o bloco Pula2 e não faz nada
cpi r24,30
brsh Mesquerdo_maior_30 ;Caso o motor esquerdo não esteja com velocidade máxima, pula
;para o bloco que aumenta a velocidade em aproximadamente 10%
cpi r25,200
brsh Pula2 ;Caso o motor direito já esteja com uma velocidade baixa, cerca
;de 20% do total, pula para o bloco Pula2 e não faz nada
add r25,r20 ;Adiciona 30 ao registrador r25

217
out OCR1BL,r25 ;Reduz a velocidade do motor direito em aproximadamente 10%
Pula2:
cpi r21,1
cpi r21,2
cpi r21,3
cpi r21,4
Mesquerdo_maior_30:
subi r24,30 ;Subtrai 30 do registrador r24
out OCR1AL,r24 ;Aumenta a velocidade do motor esquerdo em aproximadamente 10%
cpi r21,1
cpi r21,2
cpi r21,3
cpi r21,4
Espera_1aa:
rjmp Espera_1a ;Pula para a posição de leitura dos sensores
Espera_2aa:
Espera_1bb:
rjmp Espera_1b ;Pula para a posição de leitura dos sensores
Espera_2bb:
;** Bloco de leitura dos sensores de velocidade
;** Situação inicial
Detecta:
rjmp Incremento_1a ;Sim, então desvia para incremento
rjmp Incremento_2a ;Sim, então desvia para incremento
rjmp Detecta ;Fica nesse loop até detectar um ímã
;** Situação: (7 é setado, 6 não é setado)
Incremento_1a:
inc temp2 ;Incrementa a variável temp2
rjmp Compara_t2_t3 ;Pula para o bloco que faz a compensação das velocidades
Espera_1a:
cp temp,temp2 ;Compara para ver se a quantidade de pulsos desejado já foi atingida
breq Desabilita_1a ;Pula para o bloco Desabilita_1a em caso positivo
rjmp Incremento_2b ;Sim, então desvia para incremento
rjmp Espera_1a ;Continua verificando até que o ímã do lado direito deixe de ser detectado
rjmp Detecta ;Pula para o bloco Detecta em caso positivo
;** Situação: (7 não é setado, 6 é setado)
Incremento_2a:
Espera_2a:
cp temp1,temp3 ;Compara para ver se a quantidade de pulsos desejado já foi atingida
breq Desabilita_2a ;Pula para o bloco Desabilita_2a em caso positivo
rjmp Incremento_1b ;Sim, então desvia para incremento
rjmp Espera_2a ;Continua verificando até que o ímã do lado esquerdo deixe de ser detectado
rjmp Detecta ;Pula para o bloco Detecta em caso positivo
;** Situação: (7 é setado, 6 está setado)
Incremento_1b:
Espera_1b:

218
cp temp,temp2 ;Compara para ver se a quantidade de pulsos desejado já foi atingida
breq Desabilita_1b ;Pula para o bloco Desabilita_1b em caso positivo
sbic PINB,6 ;Ímã ainda sendo detectado?
rjmp Espera_1a ;Sim, então desvia para Espera_1a
rjmp Espera_1b ;Continua verificando até que o ímã do lado direito deixe de ser detectado
rjmp Espera_2a ;Pula para o bloco Espera_2b em caso positivo
;** Situação: (7 está setado, 6 é setado)
Incremento_2b:
Espera_2b:
cp temp1,temp3 ;Compara para ver se a quantidade de pulsos desejado já foi atingida
breq Desabilita_2b ;Pula para o bloco Desabilita_2b em caso positivo
rjmp Espera_2a ;Sim, então desvia para Espera_2a
rjmp Espera_2b ;Continua verificando até que o ímã do lado esquerdo deixe de ser detectado
rjmp Espera_1a ;Pula para o bloco Espera_1a em caso positivo
;** Bloco para zerar a velocidade dos motores
Desabilita_1a:
out OCR1BL,r22 ;Configura a velocidade do PWM B para zero
cp temp3,temp1
brsh Desabilita_1_dec ;Pula para o bloco que desabilita os dois motores, caso ambos
;tenham atingido a quantidade de pulsos desejada
inc r22 ;Incrementa o registrador r22
ldi r25,0xFF ;Armazena FF no registrador r25
Desabilita_1b:
out OCR1BL,r22 ;Configura a velocidade do PWM B para zero
cp temp3,temp1
Desabilita_2a:
out OCR1AL,r22 ;Configura a velocidade do PWM A para zero
cp temp2,temp
Desabilita_2b:
out OCR1AL,r22 ;Configura a velocidade do PWM A para zero
cp temp2,temp
Desabilita_1_dec:
cpi r22,0xFE
breq Desabilita ;Verifica se o sensor esquerdo já havia detectado a quantidade de pulsos desejada
dec temp3 ;Decrementa a variável temp3
rjmp Desabilita ;Pula para o bloco que vai desabilitar o funcionamento dos motores, mas continuará
;fazendo a leitura dos sensores de velocidade até a parada completa dos motores
Desabilita_2_dec:
cpi r22,0xFE
breq Desabilita ;Verifica se o sensor direito já havia detectado a quantidade de pulsos desejada
dec temp2 ;Decrementa a variável temp2
rjmp Desabilita ;Pula para o bloco que vai desabilitar o funcionamento dos motores, mas continuará
;fazendo a leitura dos sensores de velocidade até a parada completa dos motores

219
;** Bloco para desabilitar o funcionamento dos motores
Desabilita:
ldi temp,0x00
;** Bloco que continua fazendo a detecção dos ímãs
ldi temp,255 ;Carrega 255 na variável temp
ldi ponteiro1,0 ;Zera a variável ponteiro1
ldi final,0 ;Zera a variável final
;** Situação inicial
Detecta_continua:
inc ponteiro1 ;Incrementa a variável ponteiro1
cpi ponteiro1,255 ;Compara ponteiro1 com 255
breq D_cont_ponteiro ;Pula para o bloco que verifica se já passou tempo suficiente
;para que os motores tenham parado, caso ponteiro1 seja igual a 255
sbic PINB,7 ;Ímã detectado?
rjmp Inc_1a_continua ;Sim, então desvia para incremento
rjmp Inc_2a_continua ;Sim, então desvia para incremento
rjmp Detecta_continua ;Fica nesse loop até detectar um ímã ou o tempo estourar
;** Bloco que verifica se o tempo de espera de parada dos motores já foi atingido
D_cont_ponteiro:
breq D_cont_ponteiro2 ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp Detecta_continua ;Pula para o bloco Detecta_continua, caso o tempo não tenha estourado
D_cont_ponteiro2:
inc final ;Incrementa a variável final
cpi final,10 ;Compara final com 10
breq Guardar_fim_pulo ;Pula para o bloco que desabilita os sensores de velocidade
;pois o tempo de parada dos motores já foi alcançado (final = 10)
Guardar_fim_pulo:
rjmp Guardar_fim
;** Situação: (7 é setado, 6 não é setado)
Inc_1a_continua:
E_1a_continua:
breq E_1a_cont_ponteiro ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp Inc_2b_continua ;Sim, então desvia para incremento
rjmp E_1a_continua ;Continua verificando até que o ímã deixe de ser detectado, ou o tempo estoure
;** Situação: (7 não é setado, 6 é setado)
Inc_2a_continua:
E_2a_continua:
breq E_2a_cont_ponteiro ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp Inc_1b_continua ;Sim, então desvia para incremento
rjmp E_2a_continua ;Continua verificando até que o ímã deixe de ser detectado, ou o tempo estoure

220
;** Situação: (7 é setado, 6 está setado)
Inc_1b_continua:
E_1b_continua:
breq E_1b_cont_ponteiro ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp E_1a_continua ;Sim, então desvia para o bloco E_1a_continua
rjmp E_1b_continua ;Continua verificando até que o ímã deixe de ser detectado, ou o tempo estoure
rjmp E_2a_continua ;Pula para o bloco E_2a_continua, caso o tempo não tenha
;estourado e o ímã não esteja mais sendo detectado
;** Situação: (7 está setado, 6 é setado)
Inc_2b_continua:
inc temp3 ;Incrementa a variável temp
E_2b_continua:
breq E_2b_cont_ponteiro ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp E_2a_continua ;Sim, então desvia para o bloco E_2a_continua
rjmp E_2b_continua ;Continua verificando até que o ímã deixe de ser detectado, ou o tempo estoure
rjmp E_1a_continua ;Pula para o bloco E_1a_continua, caso o tempo não tenha
;estourado e o ímã não esteja mais sendo detectado
;** Bloco que verifica se o tempo de espera de parada dos motores já foi atingido
E_1a_cont_ponteiro:
cpi ponteiro2,255 ;Compara a variável ponteiro2 com 255
breq E_1a_cont_ponteiro2 ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp E_1a_continua ;Pula para o bloco E_1a_continua, caso o tempo não tenha estourado
E_1a_cont_ponteiro2:
cpi final,10 ;Compara a variável final com 10
breq Guardar_fim ;Pula para o bloco que desabilita os sensores de velocidade
E_1b_cont_ponteiro:
breq E_1b_cont_ponteiro2 ;Pula para o bloco que verifica se já passou tempo suficiente
rjmp E_1b_continua ;Pula para o bloco E_1b_continua, caso o tempo não tenha estourado
E_1b_cont_ponteiro2:
E_2a_cont_ponteiro:

221
breq E_2a_cont_ponteiro2 ;Pula para o bloco que verifica se já passou tempo suficiente
E_2a_cont_ponteiro2:
E_2b_cont_ponteiro:
breq E_2b_cont_ponteiro2 ;Pula para o bloco que verifica se já passou tempo suficiente
E_2b_cont_ponteiro2:
;** Bloco que desabilita os sensores de velocidade
Guardar_fim:
ldi temp,0xFF ;Copia o valor FFh para a variável temp
out PORTC,temp ;Corta a alimentação dos sensores de velocidade
st X,temp2 ;Armazena o valor da variável temp2 na memória
st X,temp2 ;Armazena o mesmo valor na memória
;** Bloco de contagem do tempo em nível alto do pulso de saída do Sensor
Sonar:
out TCCR1A,temp ;Zera a contagem do tempo
out TCCR1B,temp ;Zera a contagem do tempo
out TCNT1L,temp ;Limpa o registrador de 16 bits
Verifica1:
rjmp Verifica1 ;Aguarda até que o pino 4 do Port B fique em nível alto
;(caso esteja em nível baixo, para iniciar a contagem do tempo)
ldi r16,(0CS11)|(1CS10)
out TCCR1B,r16 ;Ajuste do prescaler 1:1 (Tempo = Clock/1)
Verifica2:
rjmp PararCont ;Pula para o bloco PararCont assim que o pino 4 do Port B fique em nível baixo
rjmp Verifica2 ;Aguarda até que o pino 4 do Port B fique em nível baixo
;** Bloco para parar a contagem do Timer
PararCont:
ldi r16,(0CS11)|(0CS10)
out TCCR1B,r16 ;Para o Timer
in temp1,TCNT1L ;Lê o valor do byte menos significativo do registrador de 16 bits
in temp2,TCNT1H ;Lê o valor do byte mais significativo do registrador de 16 bits
;** Bloco de armazenamento das informações a serem transmitidas

222
out TCNT1L,temp ;Limpa o registrador de 16 bits
Posicionando:
Codificando_P1:
Codificando_P2:
Transmitir:

223
ldi temp,0b00101000
RESET:
out SPL,temp
out SPH,temp
ldi temp,0b00100000
out DDRD,temp ;Pino OC1A definido como saída demais bits do PortD configurados como entrada
ldi temp,0b00101111
out DDRB,temp ;Pinos 0 à 3 definidos como saída para controle dos motores
;Pino 5 definido como saída para controle do sensor de ultrasom
;Pino 4 definido como entrada para recebimento do sinal do sensor de ultrasom
;Pinos 6 e 7 definidos como entrada para recebimento do sinal
;dos sensores de velocidade
ldi temp,0b00000011
out DDRC,temp ;Pinos 0 e 1 definidos como saída para controle dos sensores de
;velocidade, demais pinos configurados como entrada
ldi XH,0x00
ldi temp,0b11110001
out TCCR1A,temp ;Configuração do modo PWM 8 bits e seleção da seguinte ação para os pinos OC1B
;e OC1A (PD5):
;Clear quando o valor de comparação atingido na contagem crescente, seta quando o
;valor de comparação atingido na contagem decrescente
ldi temp,0b00000001
out OCR1BH,temp
out OCR1AL,temp
out OCR1BL,temp
ldi temp,103
DeNovo:
ldi temp,0b10010000
Volta:
;** FIM DO PROGRAMA

224
11 REFERÊNCIAS
[1] HAYES, A. T., MARTINOLI, A. e GOODMAN, R. M., “Distributed Odor Source
Localization”, IEEE Sensors Journal, Vol. 2, No. 3, Junho, 2002.
[2] KAWAGUCHI, Y., YOSHIDA, I., KURUMATANI, H., KIKUTA, T. e YAMADA,
Y., “Internal Pipe Inspection Robot”, Proceedings of IEEE International Conferences
on Robotics and Automation, Nagoya, Japan, Vol. 1, p. 857 – 862, 1995.
[3] DUCKETT, T., AXELSSON, M., SAFFIOTTI, A., “Learning to Locate an Odour
Source with a Mobile Robot”, Proceedings of International Conferences on Robotics
and Automation, Vol. 4, p. 4017 – 4022, 2001.
[4] LILIENTHAL, A., DUCKETT, T., “Gas Source Localisation by Constructing
Concentration Gridmaps with a Mobile Robot”, Proceedings of the European
Conference on Mobile Robots, 2003.
[5] MONKMAN, G. J. e TAYLOR, P. M., “Thermal Tactile Sensing”, IEEE
Transactions on Robotics and Automation, Vol. 9, No. 3, Junho, 1993.
[6] RUSSEL, R. A., “Heat Trails as Short-Lived Navigational Markers for Mobile
Robots”, Proceedings of the 1997 IEEE International Conference on Robotics and
Automation, Albuquerque, New Mexico, Abril, 1997.
[7] WAGNER, I. A., LINDENBAUM, M. e BRUCKSTEIN, A. M., “Distributed
Covering by Ant-Robots Using Evaporating Traces”, IEEE Transactions on Robotics
and Automation, Vol. 15, No. 5, Outubro, 1999.
[8] COSTA, A. H. R. e PEGORARO, R., “Construindo Robôs Autônomos para
Partidas de Futebol: O Time Guaraná”, SBA Controle Automação, Vol. 11, No.
03, Set., Out., Nov., Dezembro de 2000.

225
[9] GOMES, M. M., KAWAMURA, J., LEONARDI, F., PARRO, V. C. e SEIFER, P. G.,
“Aplicação do Sistema de Futebol de Robôs como Ferramenta Didática”, XXIX
COBENGE – Congresso Brasileiro de Ensino de Engenharia, Porto Alegre, RS,
Setembro, 2001.
[10] KITANO, H., ASADA, M., NODA, I. e MATSUBARA, H., “RoboCup: Robot World
Cup”, IEEE Robotics Automation Magazine, Setembro, 1998.
[11] VIEIRA, F. C., ALSINA, P. J. e MEDEIROS, A. A. D., “Micro-Robot Soccer Team –
Mechanical and Hardware Implementation”, Proceedings of COBEM, Robotics and
Control – XVI Congresso Brasileiro de Engenharia Mecânica, Vol. 15, p. 534 – 540,
Novembro, 2001.
[12] HWANG, S. e KINTIGH, B. P., “Implementation of An Intelligent Roving Robot
Using Multiple Sensors”, Proceedings of the 1994 IEEE International Conference on
Multisensor Fusion and Integration for Intelligent Systems (MFI’ 94), Las Vegas, NV,
Outubro, 1994.
[13] DINNOUTI, L. S., VICTORINO, A. C. e SILVEIRA, G. F., “Simultaneous
Localization and Map Building by a Mobile Robot Using Sonar Sensors”
Proceedings of the 17th International Congress of Mechanical Engineering – COBEM
2003, São Paulo, Novembro, 2003.
[14] AIRES, K. R. T., ALSINA, P. J. e MEDEIROS, A. A. D., “A Global Vision System for
Mobile Mini-Robots” Proceedings of XVI COBEM – Congresso Brasileiro de
Engenharia Mecânica, Vol. 15, p. 240 – 247, Novembro, 2001.
[15] AMBROSE, R., ASKEW, R. S., “An Experimental Investigation of Actuators for
Space Robots” IEEE International Conference on Robotics and Automation, p. 2625 –
2630, 1995.
[16] ASSIS, W. O., COELHO, A. D., GOMES, M. M., LABATE, C. G., CALASSO, D. F.,
CONDE FILHO, J. C. G., GUIMARÃES, F. A. Construção de robôs jogadores de
futebol, Revista Mecatrônica Fácil, nº 26, São Paulo, Janeiro/ Fevereiro, 2006.

226
[17] ADÔRNO, B. V. “Controles de velocidade e trajetória para o robô Sonic Shark e
sensoriamento por ultra-som”, Curso de Engenharia Mecatrônica, Faculdade de
Tecnologia, Brasília, Junho, 2004.
[18] OTTONI, G. L., LAGES, W. F. “Navegação de Robôs Móveis em Ambientes
Desconhecidos utilizando Sonares de Ultra-som”, Revista Controle Automação, Vol.
14, n. 4, Outubro/ Novembro/ Dezembro, 2003.
[19] BIANCHI, R. A. C., SIMÕES, A. S., COSTA, A. R. “Comportamentos reativos para
seguir pistas em um robô móvel guiado por visão”, Simpósio Brasileiro de Automação
Inteligente, 2001.
[20] SANDI, F. A., HEMERLY, E. M., LAGES, W. F. “Sistema para navegação e guiagem
de robôs móveis autônomos”, SBA Controle Automação, Vol. 9, nº 3, Setembro/
Outubro/ Novembro/ Dezembro, 1998.
[21] MAXIM, INTEGRATED PRODUCTS., “+/- 15kV ESD-Protected, +5V RS-232
Transceivers”, 1996. Disponível em: http://www.maxim-ic.com. Acesso em:
Jan/2004.
[22] HITACHI, Ltd., “HD74HC244 – Octal Buffers/ Line Drivers/ Line Receivers (with
noninverted 3-state outputs)”, 1999. Disponível em: http://www.has.hitachi.com.sg.
Acesso em: Jan/2004.
[23] BRAGA, N. C., “Controle Remoto de 4 Canais”, Revista Saber Eletrônica, Editora
Saber Ltda., São Paulo, Ano 34, No. 316, páginas 8 a 12, Maio, 1999.
[24] SOARES, M. J., “Robô RF”, Revista Mecatrônica Fácil, Editora Saber Ltda., São
Paulo, Ano 3, No. 15, páginas 38 a 45, Março, 2004.
[25] ATMEL, CORPORATION., “8 Bit AVR Microcontroller with 8K Bytes In-System
Programmable Flash AT90S8515”, 2001. Disponível em: http://www.atmel.com.
Acesso em: Jan/2004.

227
[26] STMICROELECTRONICS., “L298 – Dual Full Bridge Driver”, 2000. Disponível em:
http://www.st.com. Acesso em: Jan/2004.
[27] PIERI, E. R., “Curso de Robótica Móvel”, Universidade Federal de Santa Catarina,
Programa de Pós-graduação em Engenharia Elétrica, Florianópolis, Março, 2002.
[28] FENG, L., BORENSTEIN, J. and EVERETT, H. R., “Where am I? - Sensors and
Methods for Autonomous Mobile Robot Positioning”, The University of Michigan,
Vol. 3, December, 1994.
[29] BORENSTEIN, J., EVERETT, H. R. e FENG, L., “Where am I? - Sensors and
Methods for Mobile Robot Positioning”, The University of Michigan, Abril, 1996.
[30] PHILIPS SEMICONDUCTORS., “KMI18/2 Integrated rotational speed sensor”,
Setembro, 2000. Disponível em: http://www.nxp.com. Acesso em: Abr/2007.
[31] BEZERRA, C. G., “Localização de um Robô Móvel usando Odometria e Marcos
Naturais”, Universidade Federal do Rio Grande do Norte, Centro de Tecnologia,
Programa de Pós-Graduação em Engenharia Elétrica, Março, 2004.
[32] RIBEIRO, M. I., “Localização em Robótica Móvel - Odometria”, Instituto Superior
Técnico, Instituto de Sistemas e Robótica, Portugal, Outubro, 1999.
[33] SOUZA, G. T., “Controle e Automação Industrial”, Escola Técnica Estadual Pedro
Ferreira Alves, Curso de Mecatrônica, Mogi Mirim, Julho, 2004. Disponível em:
http:// www.juliostampa.com.br/~junior/robotica/cai.pdf. Acesso em: Jul/2007.
[34] MARCO, CANTÙ., “Dominando o Delphi 7: a Bíblia”. 1. ed. São Paulo: Makron
Books, 2003. 896p.
[35] ASSIS, W. O., GENOVA, W. J., GOMES, M. M., COELHO, A. D. “Aplicação de
Tecnologias de Controle de Processos Contínuos e Processamento de Imagens no
Futebol de Robôs”. Anais da Competição Brasileira de Robótica, Florianópolis – SC,
2007.

Desenvolvimento de-robo-movel (1)

Mais conteúdo relacionado

Destaque (20)

Semelhante a Desenvolvimento de-robo-movel (1) (20)

Último (20)

Desenvolvimento de-robo-movel (1)
