CONTRUÇÃO DA TABELA-
VERDADE
MATEMÁTICA COMPUTACIONAL
ADS FACEMA 1º PERÍODO
PROF. ARISTÓTELES MENESES LIMA

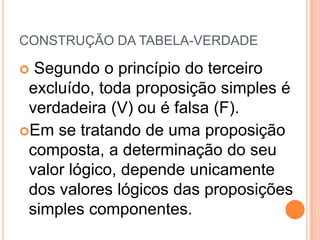

CONSTRUÇÃO DA TABELA-VERDADE

 Segundo o princípio do terceiro
 excluído, toda proposição simples é
 verdadeira (V) ou é falsa (F).
Em se tratando de uma proposição
 composta, a determinação do seu
 valor lógico, depende unicamente
 dos valores lógicos das proposições
 simples componentes.

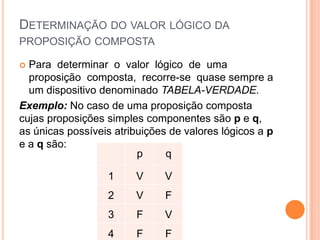

DETERMINAÇÃO DO VALOR LÓGICO DA
PROPOSIÇÃO COMPOSTA

 Para determinar o valor lógico de uma
  proposição composta, recorre-se quase sempre a
  um dispositivo denominado TABELA-VERDADE.
Exemplo: No caso de uma proposição composta
cujas proposições simples componentes são p e q,
as únicas possíveis atribuições de valores lógicos a p
e a q são:
                         p     q

                  1     V      V
                  2     V      F
                  3     F      V
                  4     F      F

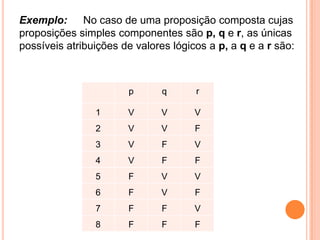

Exemplo:      No caso de uma proposição composta cujas
proposições simples componentes são p, q e r, as únicas
possíveis atribuições de valores lógicos a p, a q e a r são:



                       p       q      r

                1      V       V      V
                2      V       V      F
                3      V       F      V
                4      V       F      F
                5      F       V      V
                6      F       V      F
                7      F       F      V
                8      F       F      F

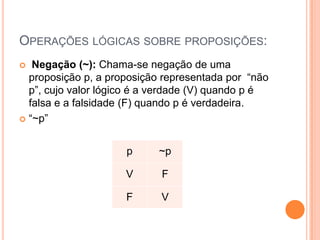

OPERAÇÕES LÓGICAS SOBRE PROPOSIÇÕES:
  Negação (~): Chama-se negação de uma
  proposição p, a proposição representada por “não
  p”, cujo valor lógico é a verdade (V) quando p é
  falsa e a falsidade (F) quando p é verdadeira.
 “~p”



                     p      ~p

                     V      F

                     F      V

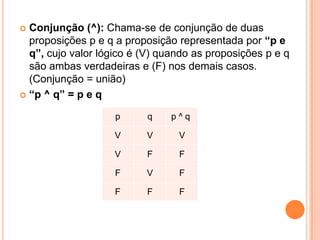

 Conjunção (^): Chama-se de conjunção de duas
  proposições p e q a proposição representada por “p e
  q”, cujo valor lógico é (V) quando as proposições p e q
  são ambas verdadeiras e (F) nos demais casos.
  (Conjunção = união)
 “p ^ q” = p e q

                    p      q    p^q

                    V     V      V

                    V     F      F

                    F     V      F

                    F     F      F

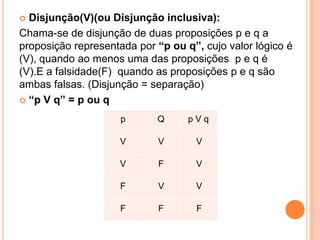

 Disjunção(V)(ou Disjunção inclusiva):
Chama-se de disjunção de duas proposições p e q a
proposição representada por “p ou q”, cujo valor lógico é
(V), quando ao menos uma das proposições p e q é
(V).E a falsidade(F) quando as proposições p e q são
ambas falsas. (Disjunção = separação)
 “p V q” = p ou q

                     p      Q      pVq

                     V      V       V

                     V       F      V

                     F      V       V

                     F       F      F

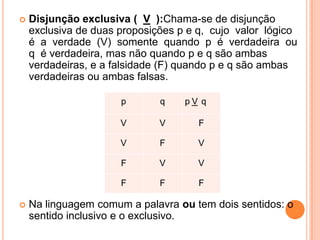

   Disjunção exclusiva ( V ):Chama-se de disjunção
    exclusiva de duas proposições p e q, cujo valor lógico
    é a verdade (V) somente quando p é verdadeira ou
    q é verdadeira, mas não quando p e q são ambas
    verdadeiras, e a falsidade (F) quando p e q são ambas
    verdadeiras ou ambas falsas.

                      p       q    pV q

                      V       V       F

                      V       F       V

                      F       V       V

                      F       F       F

   Na linguagem comum a palavra ou tem dois sentidos: o
    sentido inclusivo e o exclusivo.

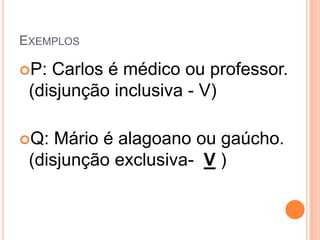

EXEMPLOS

P: Carlos é médico ou professor.
 (disjunção inclusiva - V)

Q:  Mário é alagoano ou gaúcho.
 (disjunção exclusiva- V )

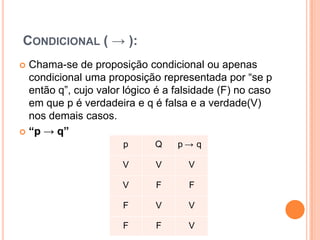

CONDICIONAL ( → ):
 Chama-se de proposição condicional ou apenas
  condicional uma proposição representada por “se p
  então q”, cujo valor lógico é a falsidade (F) no caso
  em que p é verdadeira e q é falsa e a verdade(V)
  nos demais casos.
 “p → q”
                      p      Q    p→ q

                      V      V      V

                      V      F      F

                      F      V      V

                      F      F      V

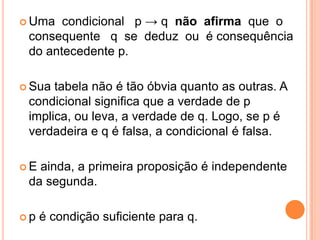

 Uma  condicional p → q não afirma que o
 consequente q se deduz ou é consequência
 do antecedente p.

 Sua tabela não é tão óbvia quanto as outras. A
 condicional significa que a verdade de p
 implica, ou leva, a verdade de q. Logo, se p é
 verdadeira e q é falsa, a condicional é falsa.

E ainda, a primeira proposição é independente
 da segunda.

p   é condição suficiente para q.

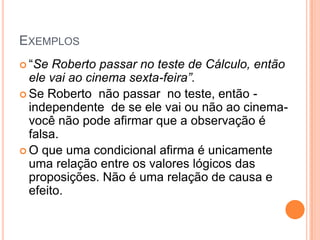

EXEMPLOS
 “Se  Roberto passar no teste de Cálculo, então
  ele vai ao cinema sexta-feira”.
 Se Roberto não passar no teste, então -
  independente de se ele vai ou não ao cinema-
  você não pode afirmar que a observação é
  falsa.
 O que uma condicional afirma é unicamente
  uma relação entre os valores lógicos das
  proposições. Não é uma relação de causa e
  efeito.

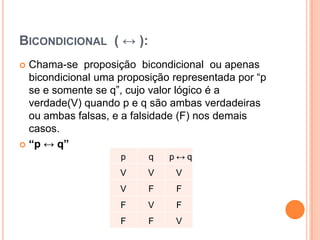

BICONDICIONAL ( ↔ ):
 Chama-se proposição bicondicional ou apenas
  bicondicional uma proposição representada por “p
  se e somente se q”, cujo valor lógico é a
  verdade(V) quando p e q são ambas verdadeiras
  ou ambas falsas, e a falsidade (F) nos demais
  casos.
 “p ↔ q”
                    p     q   p↔q
                    V     V    V
                    V     F    F
                    F     V    F
                    F     F    V

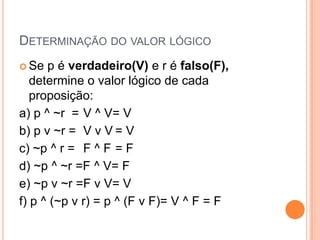

DETERMINAÇÃO DO VALOR LÓGICO
 Se  p é verdadeiro(V) e r é falso(F),
   determine o valor lógico de cada
   proposição:
a) p ^ ~r = V ^ V= V
b) p v ~r = V v V = V
c) ~p ^ r = F ^ F = F
d) ~p ^ ~r =F ^ V= F
e) ~p v ~r =F v V= V
f) p ^ (~p v r) = p ^ (F v F)= V ^ F = F
CONSTRUÇÃO DE TABELAS-VERDADE


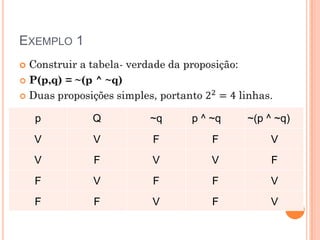

EXEMPLO 1





    p       Q   ~q   p ^ ~q   ~(p ^ ~q)
    V       V   F        F        V
    V       F   V        V         F
    F       V   F        F        V
    F       F   V        F        V

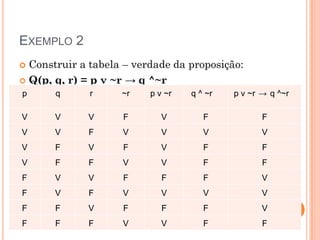

EXEMPLO 2



p    q      r   ~r   p v ~r   q ^ ~r   p v ~r → q ^~r

V    V      V   F       V        F            F
V    V      F   V       V        V            V
V    F      V   F       V        F            F
V    F      F   V       V        F            F
F    V      V   F       F        F            V
F    V      F   V       V        V            V
F    F      V   F       F        F            V
F    F      F   V       V        F            F

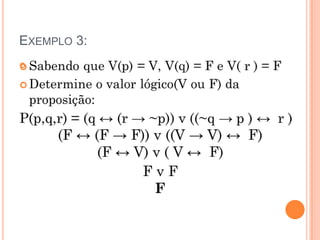

EXEMPLO 3:


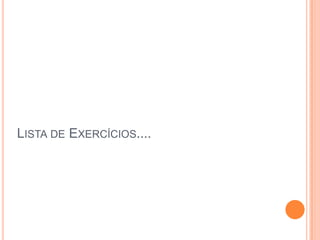

LISTA DE EXERCÍCIOS....
