Aula_Zegonc_Aritmetica_Binaria_e_Complemento.pdf
- 1. Aritmética Binária e Complemento a Base Complemento a Base Bernardo Nunes Gonçalves

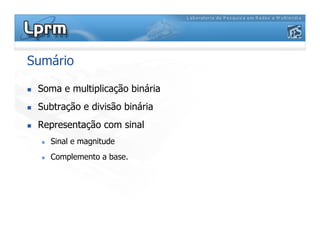

- 2. Sumário Soma e multiplicação binária Subtração e divisão binária Representação com sinal Representação com sinal Sinal e magnitude Complemento a base.

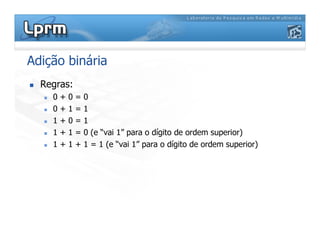

- 3. Adição binária Regras: 0 + 0 = 0 0 + 1 = 1 1 + 0 = 1 1 + 0 = 1 1 + 1 = 0 (e “vai 1” para o dígito de ordem superior) 1 + 1 + 1 = 1 (e “vai 1” para o dígito de ordem superior)

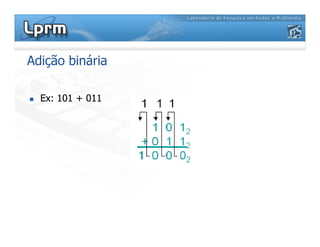

- 4. Adição binária Ex: 101 + 011

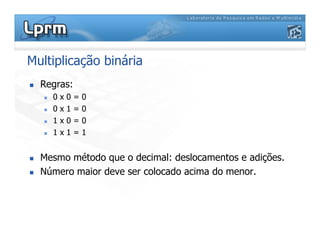

- 5. Multiplicação binária Regras: 0 x 0 = 0 0 x 1 = 0 1 x 0 = 0 1 x 0 = 0 1 x 1 = 1 Mesmo método que o decimal: deslocamentos e adições. Número maior deve ser colocado acima do menor.

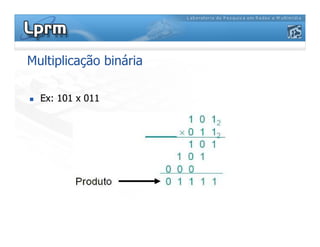

- 6. Multiplicação binária Ex: 101 x 011

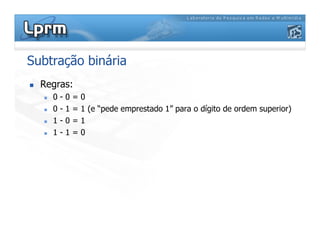

- 7. Subtração binária Regras: 0 - 0 = 0 0 - 1 = 1 (e “pede emprestado 1” para o dígito de ordem superior) 1 - 0 = 1 1 - 0 = 1 1 - 1 = 0

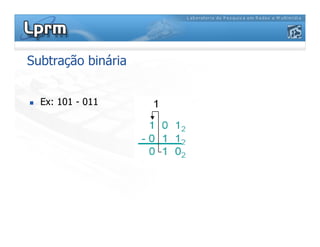

- 8. Subtração binária Ex: 101 - 011

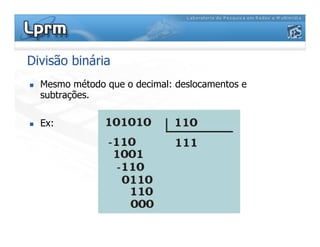

- 9. Divisão binária Mesmo método que o decimal: deslocamentos e subtrações. Ex: Ex:

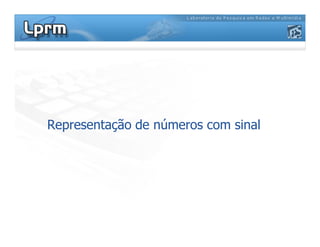

- 10. Representação de números com sinal Representação de números com sinal

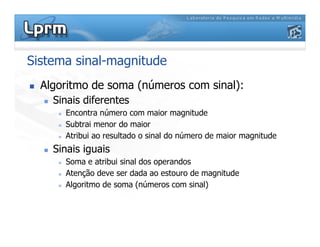

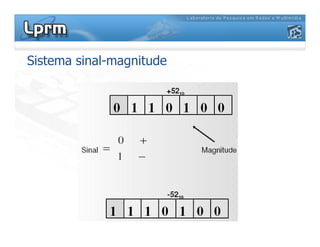

- 12. Sistema sinal-magnitude Algoritmo de soma (números com sinal): Sinais diferentes Encontra número com maior magnitude Subtrai menor do maior Subtrai menor do maior Atribui ao resultado o sinal do número de maior magnitude Sinais iguais Soma e atribui sinal dos operandos Atenção deve ser dada ao estouro de magnitude Algoritmo de soma (números com sinal)

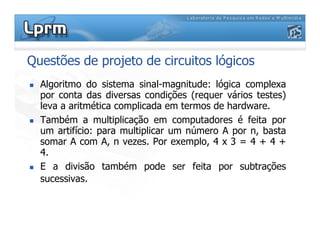

- 13. Questões de projeto de circuitos lógicos Algoritmo do sistema sinal-magnitude: lógica complexa por conta das diversas condições (requer vários testes) leva a aritmética complicada em termos de hardware. Também a multiplicação em computadores é feita por Também a multiplicação em computadores é feita por um artifício: para multiplicar um número A por n, basta somar A com A, n vezes. Por exemplo, 4 x 3 = 4 + 4 + 4. E a divisão também pode ser feita por subtrações sucessivas.

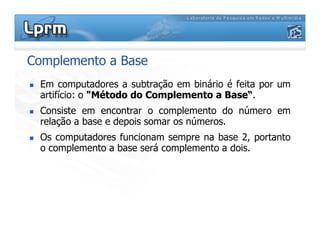

- 14. Complemento a Base Em computadores a subtração em binário é feita por um artifício: o Método do Complemento a Base“. Consiste em encontrar o complemento do número em relação a base e depois somar os números. relação a base e depois somar os números. Os computadores funcionam sempre na base 2, portanto o complemento a base será complemento a dois.

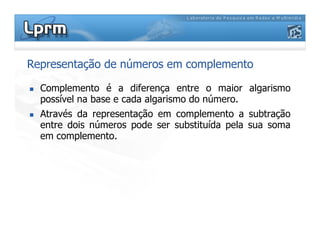

- 15. Representação de números em complemento Complemento é a diferença entre o maior algarismo possível na base e cada algarismo do número. Através da representação em complemento a subtração entre dois números pode ser substituída pela sua soma entre dois números pode ser substituída pela sua soma em complemento.

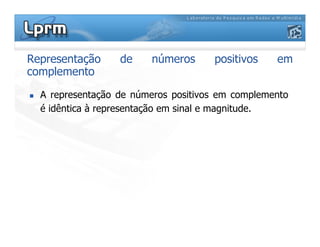

- 16. Representação de números positivos em complemento A representação de números positivos em complemento é idêntica à representação em sinal e magnitude.

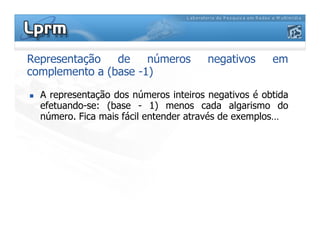

- 17. Representação de números negativos em complemento a (base -1) A representação dos números inteiros negativos é obtida efetuando-se: (base - 1) menos cada algarismo do número. Fica mais fácil entender através de exemplos…
- 18. Representação de números negativos em complemento a (base -1) Ex 1: Calcular o complemento a (base - 1) do número 29710 Se a base é 10, então 10 - 1 = 9 e o complemento a (base -1) será complemento a 9.

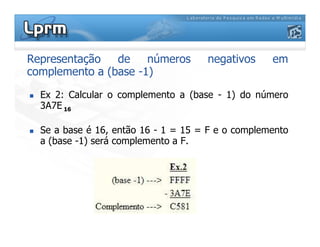

- 19. Representação de números negativos em complemento a (base -1) Ex 2: Calcular o complemento a (base - 1) do número 3A7E 16 Se a base é 16, então 16 - 1 = 15 = F e o complemento a (base -1) será complemento a F.

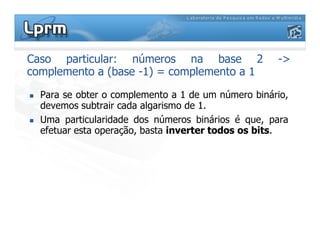

- 20. Caso particular: números na base 2 - complemento a (base -1) = complemento a 1 Para se obter o complemento a 1 de um número binário, devemos subtrair cada algarismo de 1. Uma particularidade dos números binários é que, para Uma particularidade dos números binários é que, para efetuar esta operação, basta inverter todos os bits.

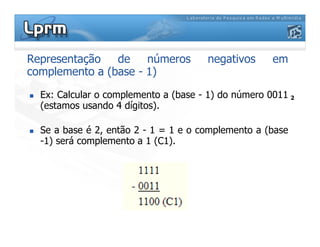

- 21. Representação de números negativos em complemento a (base - 1) Ex: Calcular o complemento a (base - 1) do número 0011 (estamos usando 4 dígitos). 2 Se a base é 2, então 2 - 1 = 1 e o complemento a (base -1) será complemento a 1 (C1).

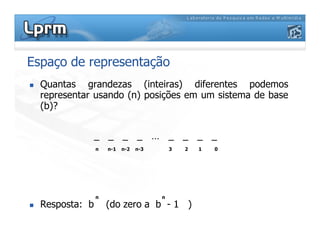

- 22. Espaço de representação Quantas grandezas (inteiras) diferentes podemos representar usando (n) posições em um sistema de base (b)? Resposta: b (do zero a b - 1 ) _ _ _ _ … _ _ _ _ n n-1 n-2 n-3 0 3 2 1 n n

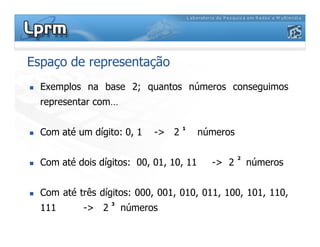

- 23. Espaço de representação Exemplos na base 2; quantos números conseguimos representar com… Com até um dígito: 0, 1 - 2 números Com até dois dígitos: 00, 01, 10, 11 - 2 números Com até três dígitos: 000, 001, 010, 011, 100, 101, 110, 111 - 2 números 3 2 1

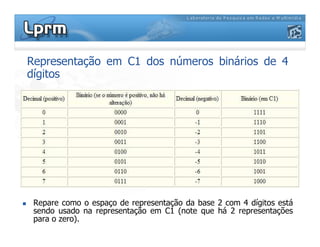

- 24. Representação em C1 dos números binários de 4 dígitos Repare como o espaço de representação da base 2 com 4 dígitos está sendo usado na representação em C1 (note que há 2 representações para o zero).

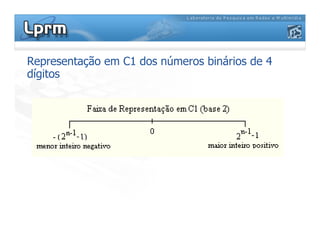

- 25. Representação em C1 dos números binários de 4 dígitos

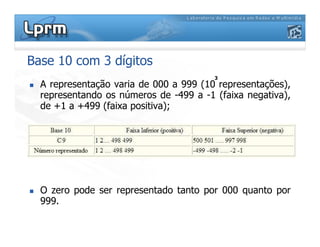

- 26. Base 10 com 3 dígitos A representação varia de 000 a 999 (10 representações), representando os números de -499 a -1 (faixa negativa), de +1 a +499 (faixa positiva); 3 O zero pode ser representado tanto por 000 quanto por 999.

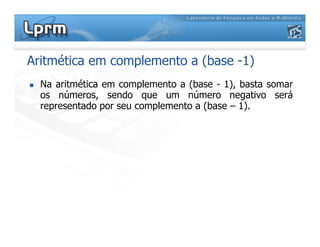

- 27. Aritmética em complemento a (base -1) Na aritmética em complemento a (base - 1), basta somar os números, sendo que um número negativo será representado por seu complemento a (base – 1).

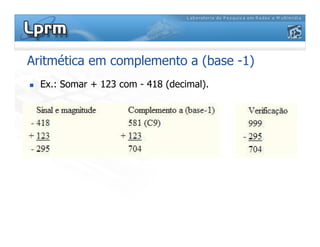

- 28. Aritmética em complemento a (base -1) Ex.: Somar + 123 com - 418 (decimal).

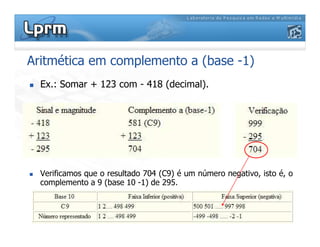

- 29. Aritmética em complemento a (base -1) Ex.: Somar + 123 com - 418 (decimal). Verificamos que o resultado 704 (C9) é um número negativo, isto é, o complemento a 9 (base 10 -1) de 295.

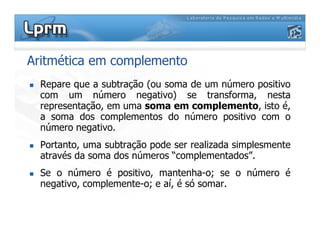

- 30. Aritmética em complemento Repare que a subtração (ou soma de um número positivo com um número negativo) se transforma, nesta representação, em uma soma em complemento, isto é, a soma dos complementos do número positivo com o número negativo. número negativo. Portanto, uma subtração pode ser realizada simplesmente através da soma dos números “complementados”. Se o número é positivo, mantenha-o; se o número é negativo, complemente-o; e aí, é só somar.

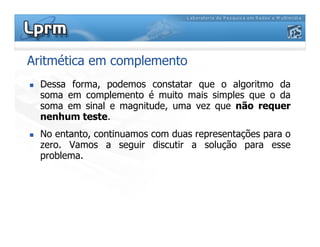

- 31. Aritmética em complemento Dessa forma, podemos constatar que o algoritmo da soma em complemento é muito mais simples que o da soma em sinal e magnitude, uma vez que não requer nenhum teste. No entanto, continuamos com duas representações para o zero. Vamos a seguir discutir a solução para esse problema.
- 32. Representação de números negativos em complemento a base A representação dos números inteiros negativos em complemento a base é obtida subtraindo-se da base cada algarismo do número. Por ex., base 10 com 3 dígitos: 1000 - x dígitos: 1000 - x Ora, seria a mesma coisa subtrair cada algarismo de (base - 1), isto é, calcular o complemento a (base -1) e depois somar 1 ao resultado. Ou seja, encontramos o complemento a (base - 1) do número (o que facilita muito no caso dos números binários) e depois somamos 1 ao resultado. Fica mais fácil entender através de exemplos…
- 33. Complemento a base Ex 1: calcular o complemento a base do número 297 Queremos então calcular o complemento a 10 (C10) desse número. 10 Note que o método alternativo é mais eficiente.

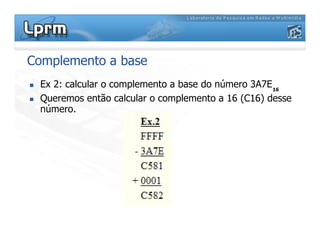

- 34. Complemento a base Ex 2: calcular o complemento a base do número 3A7E Queremos então calcular o complemento a 16 (C16) desse número. 16

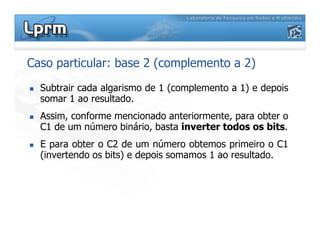

- 35. Caso particular: base 2 (complemento a 2) Subtrair cada algarismo de 1 (complemento a 1) e depois somar 1 ao resultado. Assim, conforme mencionado anteriormente, para obter o C1 de um número binário, basta inverter todos os bits. C1 de um número binário, basta inverter todos os bits. E para obter o C2 de um número obtemos primeiro o C1 (invertendo os bits) e depois somamos 1 ao resultado.

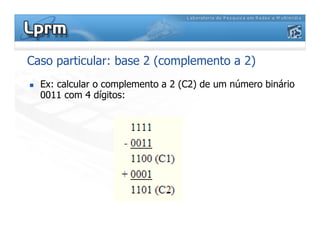

- 36. Caso particular: base 2 (complemento a 2) Ex: calcular o complemento a 2 (C2) de um número binário 0011 com 4 dígitos:

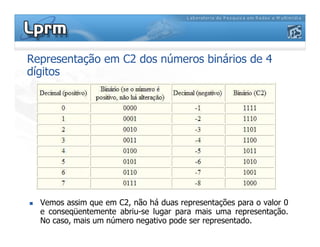

- 37. Representação em C2 dos números binários de 4 dígitos Vemos assim que em C2, não há duas representações para o valor 0 e conseqüentemente abriu-se lugar para mais uma representação. No caso, mais um número negativo pode ser representado.

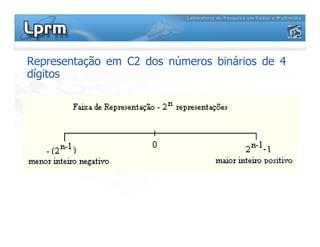

- 38. Representação em C2 dos números binários de 4 dígitos

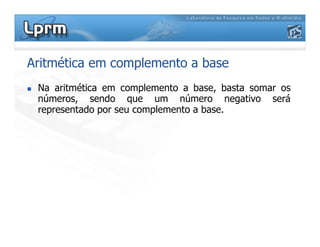

- 39. Aritmética em complemento a base Na aritmética em complemento a base, basta somar os números, sendo que um número negativo será representado por seu complemento a base.
- 40. Aritmética em complemento a base Ex.: Somar + 123 com - 418 (decimal).

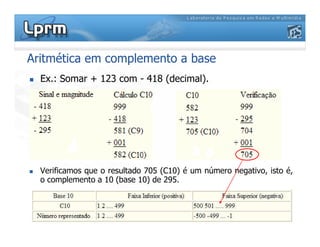

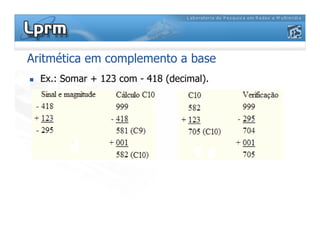

- 41. Aritmética em complemento a base Ex.: Somar + 123 com - 418 (decimal). Verificamos que o resultado 705 (C10) é um número negativo, isto é, o complemento a 10 (base 10) de 295.

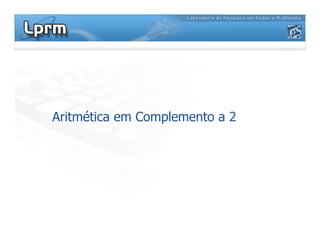

- 42. Aritmética em Complemento a 2 Aritmética em Complemento a 2

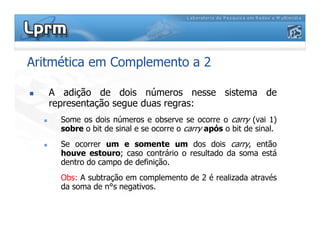

- 43. Aritmética em Complemento a 2 A adição de dois números nesse sistema de representação segue duas regras: Some os dois números e observe se ocorre o carry (vai 1) sobre o bit de sinal e se ocorre o carry após o bit de sinal. Some os dois números e observe se ocorre o carry (vai 1) sobre o bit de sinal e se ocorre o carry após o bit de sinal. Se ocorrer um e somente um dos dois carry, então houve estouro; caso contrário o resultado da soma está dentro do campo de definição. Obs: A subtração em complemento de 2 é realizada através da soma de n°s negativos.

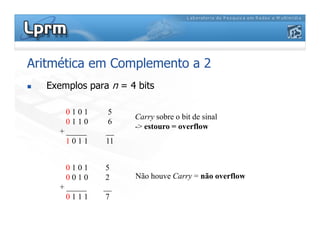

- 44. Aritmética em Complemento a 2 Exemplos para n = 4 bits 0 1 0 1 0 1 1 0 Carry sobre o bit de sinal - estouro = overflow 5 6 0 1 1 0 + _____ 1 0 1 1 0 1 0 1 0 0 1 0 + _____ 0 1 1 1 - estouro = overflow 6 __ 11 5 2 __ 7 Não houve Carry = não overflow

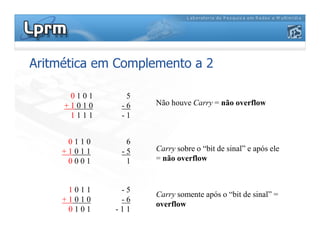

- 45. Aritmética em Complemento a 2 0 1 0 1 + 1 0 1 0 1 1 1 1 5 - 6 - 1 Não houve Carry = não overflow Carry somente após o “bit de sinal” = overflow 0 1 1 0 + 1 0 1 1 0 0 0 1 6 - 5 1 1 0 1 1 + 1 0 1 0 0 1 0 1 - 5 - 6 - 1 1 Carry sobre o “bit de sinal” e após ele = não overflow

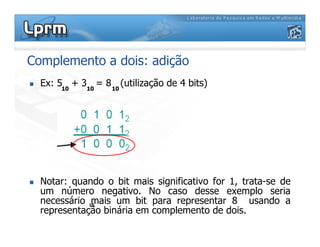

- 46. Complemento a dois: adição Ex: 5 + 3 = 8 (utilização de 4 bits) 10 10 10 Notar: quando o bit mais significativo for 1, trata-se de um número negativo. No caso desse exemplo seria necessário mais um bit para representar 8 usando a representação binária em complemento de dois. 10

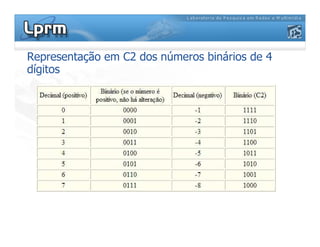

- 47. Representação em C2 dos números binários de 4 dígitos

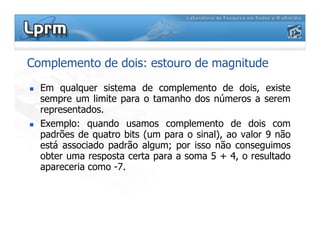

- 48. Complemento de dois: estouro de magnitude Em qualquer sistema de complemento de dois, existe sempre um limite para o tamanho dos números a serem representados. Exemplo: quando usamos complemento de dois com Exemplo: quando usamos complemento de dois com padrões de quatro bits (um para o sinal), ao valor 9 não está associado padrão algum; por isso não conseguimos obter uma resposta certa para a soma 5 + 4, o resultado apareceria como -7.

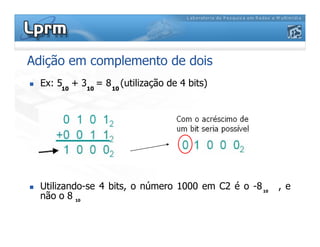

- 49. Adição em complemento de dois Ex: 5 + 3 = 8 (utilização de 4 bits) 10 10 10 Utilizando-se 4 bits, o número 1000 em C2 é o -8 , e não o 8 10 10

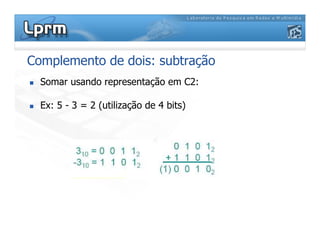

- 50. Complemento de dois: subtração Somar usando representação em C2: Ex: 5 - 3 = 2 (utilização de 4 bits)

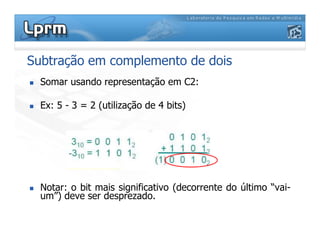

- 51. Subtração em complemento de dois Somar usando representação em C2: Ex: 5 - 3 = 2 (utilização de 4 bits) Notar: o bit mais significativo (decorrente do último “vai- um”) deve ser desprezado.

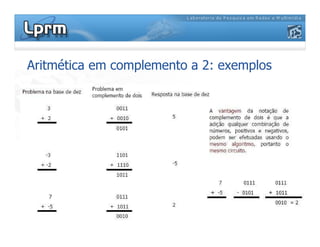

- 52. Aritmética em complemento a 2: exemplos

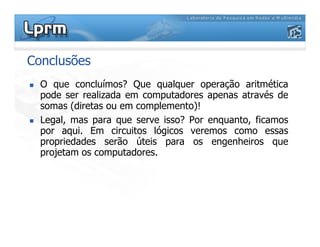

- 53. Conclusões O que concluímos? Que qualquer operação aritmética pode ser realizada em computadores apenas através de somas (diretas ou em complemento)! Legal, mas para que serve isso? Por enquanto, ficamos Legal, mas para que serve isso? Por enquanto, ficamos por aqui. Em circuitos lógicos veremos como essas propriedades serão úteis para os engenheiros que projetam os computadores.
