Aritmética Computacional The complexity is in eye of the observer... As much as the object allows.

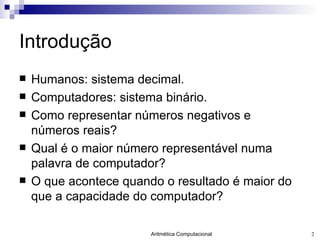

Introdução Humanos: sistema decimal. Computadores: sistema binário. Como representar números negativos e números reais? Qual é o maior número representável numa palavra de computador? O que acontece quando o resultado é maior do que a capacidade do computador?

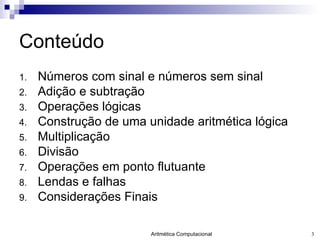

Conteúdo Números com sinal e números sem sinal Adição e subtração Operações lógicas Construção de uma unidade aritmética lógica Multiplicação Divisão Operações em ponto flutuante Lendas e falhas Considerações Finais

Números com sinal e números sem sinal 1

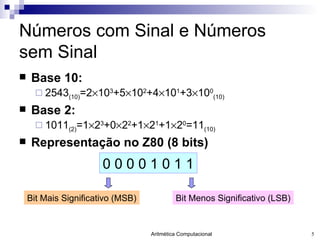

Números com Sinal e Números sem Sinal Base 10: 2543 (10) =2  10 3 +5  10 2 +4  10 1 +3  10 0 (10) Base 2: 1011 (2) =1  2 3 +0  2 2 +1  2 1 +1  2 0 =11 (10) Representação no Z80 (8 bits) 0 0 0 0 1 0 1 1 Bit Menos Significativo (LSB) Bit Mais Significativo (MSB)

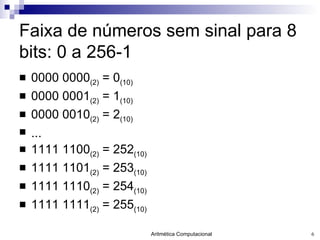

Faixa de números sem sinal para 8 bits: 0 a 256-1 0000 0000 (2) = 0 (10) 0000 0001 (2) = 1 (10) 0000 0010 (2) = 2 (10) ... 1111 1100 (2) = 252 (10) 1111 1101 (2) = 253 (10) 1111 1110 (2) = 254 (10) 1111 1111 (2) = 255 (10)

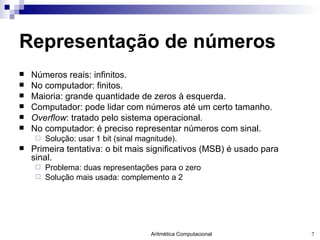

Representação de números Números reais: infinitos. No computador: finitos. Maioria: grande quantidade de zeros à esquerda. Computador: pode lidar com números até um certo tamanho. Overflow : tratado pelo sistema operacional. No computador: é preciso representar números com sinal. Solução: usar 1 bit (sinal magnitude). Primeira tentativa: o bit mais significativos (MSB) é usado para sinal. Problema: duas representações para o zero Solução mais usada: complemento a 2

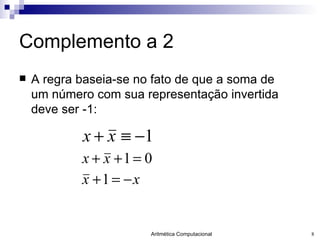

Complemento a 2 A regra baseia-se no fato de que a soma de um número com sua representação invertida deve ser -1:

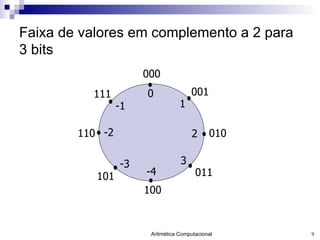

Faixa de valores em complemento a 2 para 3 bits 0 -4 2 -2 1 3 -3 -1 111 101 011 001 010 110 100 000

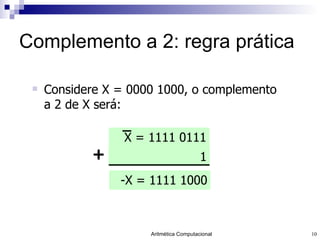

Complemento a 2: regra prática Considere X = 0000 1000, o complemento a 2 de X será: -X = 1111 1000 X = 1111 0111 1 +

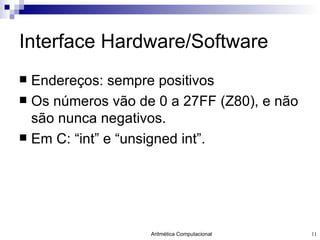

Interface Hardware/Software Endereços: sempre positivos Os números vão de 0 a 27FF (Z80), e não são nunca negativos. Em C: “int” e “unsigned int”.

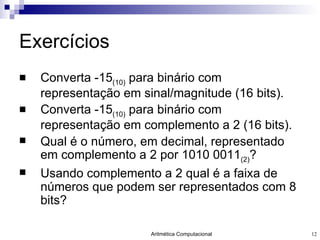

Exercícios Converta -15 (10) para binário com representação em sinal/magnitude (16 bits). Converta -15 (10) para binário com representação em complemento a 2 (16 bits). Qual é o número, em decimal, representado em complemento a 2 por 1010 0011 (2) ? Usando complemento a 2 qual é a faixa de números que podem ser representados com 8 bits?

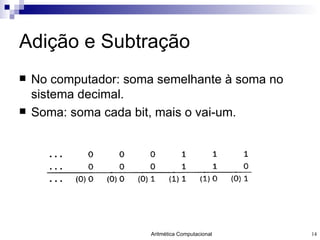

Adição e Subtração No computador: soma semelhante à soma no sistema decimal. Soma: soma cada bit, mais o vai-um.

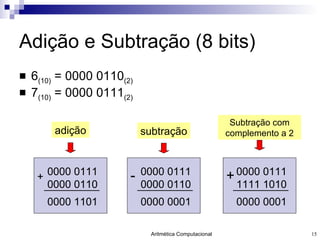

Adição e Subtração (8 bits) 6 (10) = 0000 0110 (2) 7 (10) = 0000 0111 (2) 0000 0111 0000 0110 + 0000 1101 adição 0000 0111 0000 0110 - 0000 0001 subtração 0000 0111 1111 1010 + 0000 0001 Subtração com complemento a 2

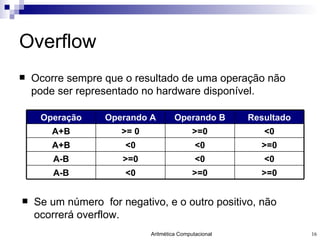

Overflow Ocorre sempre que o resultado de uma operação não pode ser representado no hardware disponível. Se um número for negativo, e o outro positivo, não ocorrerá overflow. <0 <0 >=0 A-B >=0 >=0 <0 A-B >=0 <0 <0 A+B <0 >=0 >= 0 A+B Resultado Operando B Operando A Operação

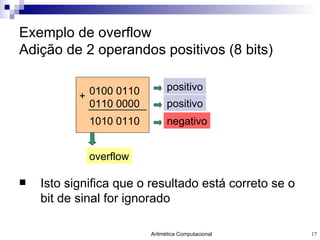

Exemplo de overflow Adição de 2 operandos positivos (8 bits) Isto significa que o resultado está correto se o bit de sinal for ignorado 0100 0110 0110 0000 + 1010 0110 overflow positivo positivo negativo

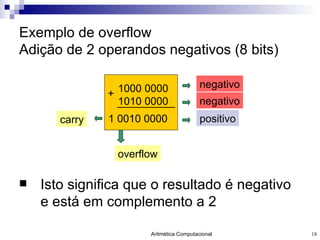

Exemplo de overflow Adição de 2 operandos negativos (8 bits) Isto significa que o resultado é negativo e está em complemento a 2 1000 0000 1010 0000 + 1 0010 0000 overflow negativo negativo positivo carry

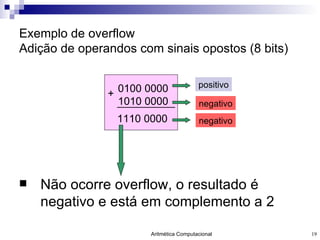

Exemplo de overflow Adição de operandos com sinais opostos (8 bits) Não ocorre overflow, o resultado é negativo e está em complemento a 2 0100 0000 1010 0000 + 1110 0000 positivo negativo negativo

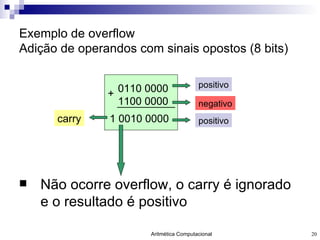

Exemplo de overflow Adição de operandos com sinais opostos (8 bits) Não ocorre overflow, o carry é ignorado e o resultado é positivo 0110 0000 1100 0000 + 1 0010 0000 positivo negativo positivo carry

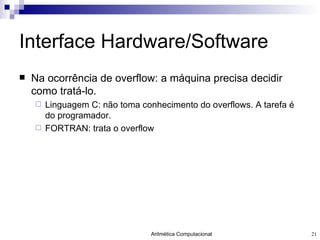

Interface Hardware/Software Na ocorrência de overflow: a máquina precisa decidir como tratá-lo. Linguagem C: não toma conhecimento do overflows. A tarefa é do programador. FORTRAN: trata o overflow

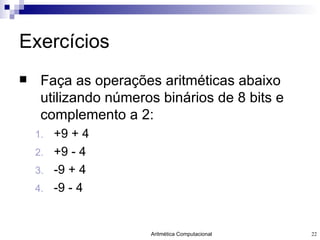

Exercícios Faça as operações aritméticas abaixo utilizando números binários de 8 bits e complemento a 2: +9 + 4 +9 - 4 -9 + 4 -9 - 4

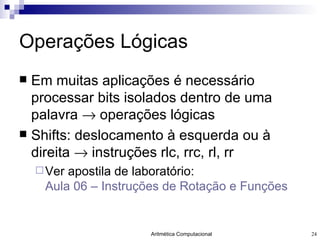

Operações Lógicas Em muitas aplicações é necessário processar bits isolados dentro de uma palavra  operações lógicas Shifts: deslocamento à esquerda ou à direita  instruções rlc, rrc, rl, rr Ver apostila de laboratório: Aula 06 – Instruções de Rotação e Funções

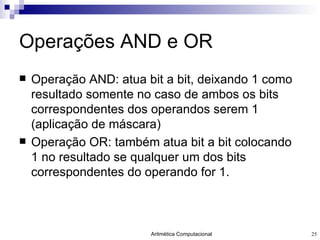

Operações AND e OR Operação AND: atua bit a bit, deixando 1 como resultado somente no caso de ambos os bits correspondentes dos operandos serem 1 (aplicação de máscara) Operação OR: também atua bit a bit colocando 1 no resultado se qualquer um dos bits correspondentes do operando for 1.

Construção de uma Unidade Aritmética Lógica 4

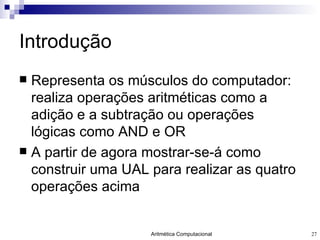

Introdução Representa os músculos do computador: realiza operações aritméticas como a adição e a subtração ou operações lógicas como AND e OR A partir de agora mostrar-se-á como construir uma UAL para realizar as quatro operações acima

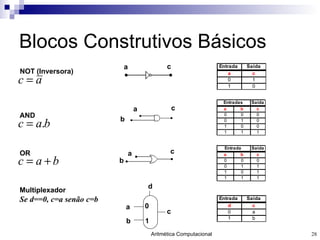

Blocos Construtivos Básicos NOT (Inversora) AND OR Multiplexador Se d==0, c=a senão c=b a c a c b a c b a b 0 1 d c

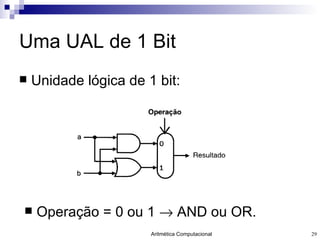

Uma UAL de 1 Bit Unidade lógica de 1 bit: Operação = 0 ou 1  AND ou OR.

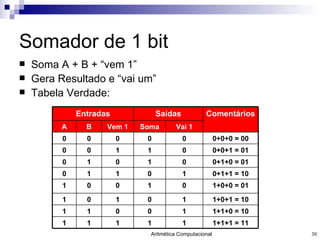

Somador de 1 bit Soma A + B + “vem 1” Gera Resultado e “vai um” Tabela Verdade: 1+1+1 = 11 1+1+0 = 10 1+0+1 = 10 1+0+0 = 01 0+1+1 = 10 0+1+0 = 01 0+0+1 = 01 0+0+0 = 00 Comentários 1 0 1 1 0 0 1 0 0 1 1 0 1 0 1 1 0 0 1 1 1 0 1 0 Vem 1 1 1 1 1 0 1 1 0 0 1 0 0 0 0 0 0 Vai 1 Soma B A Saídas Entradas

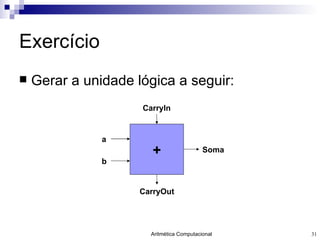

Exercício Gerar a unidade lógica a seguir: Soma CarryOut CarryIn a b +

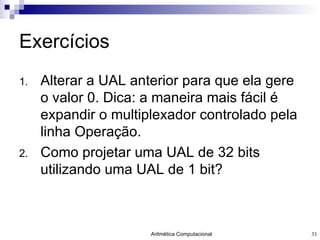

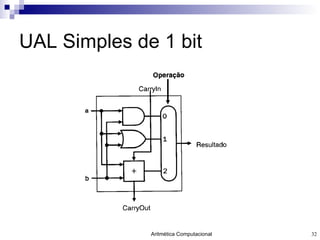

Exercícios Alterar a UAL anterior para que ela gere o valor 0. Dica: a maneira mais fácil é expandir o multiplexador controlado pela linha Operação. Como projetar uma UAL de 32 bits utilizando uma UAL de 1 bit?

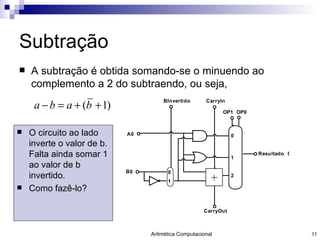

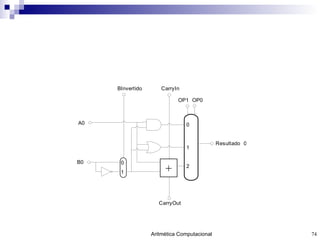

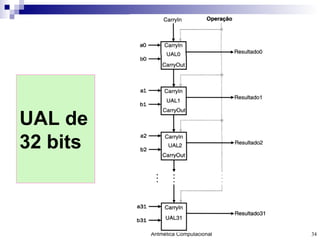

Subtração A subtração é obtida somando-se o minuendo ao complemento a 2 do subtraendo, ou seja, O circuito ao lado inverte o valor de b. Falta ainda somar 1 ao valor de b invertido. Como fazê-lo?

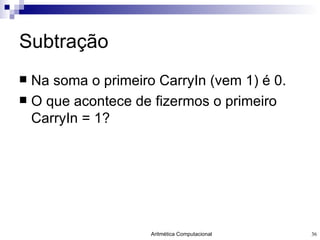

Subtração Na soma o primeiro CarryIn (vem 1) é 0. O que acontece de fizermos o primeiro CarryIn = 1?

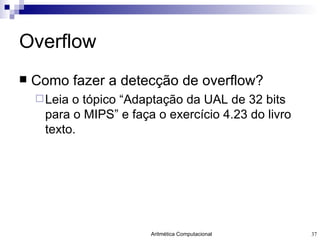

Overflow Como fazer a detecção de overflow? Leia o tópico “Adaptação da UAL de 32 bits para o MIPS” e faça o exercício 4.23 do livro texto.

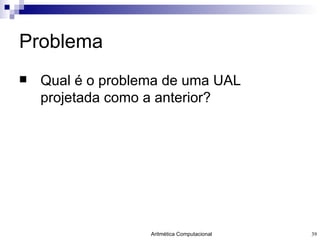

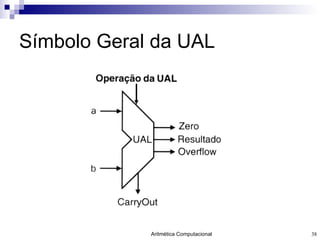

Problema Qual é o problema de uma UAL projetada como a anterior?

Carry Lookahead Com que velocidade podemos somar dois operandos de 32 bits? Observe que as entradas a e b podem ser perfeitamente determinadas a qualquer tempo, mas a entrada CarryIn de um determinado somador de 1 bit depende do resultado da operação realizada no somador de 1 bit vizinho. Solução: CarryIn1=B0  CarryIn0+a0  CarryIn0+a0  b0 ou C1=b0  c0+a0.c0+a0  b0 C2=b1  c1+a1  c1+a0  b0

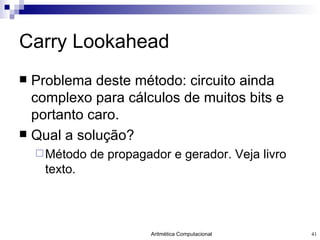

Carry Lookahead Problema deste método: circuito ainda complexo para cálculos de muitos bits e portanto caro. Qual a solução? Método de propagador e gerador. Veja livro texto.

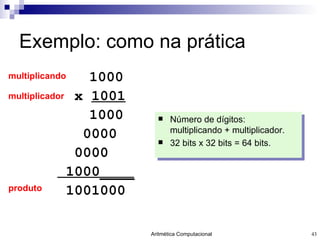

Exemplo: como na prática 1000 x 1001 1000 0000 0000 1000____ 1001000 multiplicando multiplicador produto Número de dígitos: multiplicando + multiplicador. 32 bits x 32 bits = 64 bits.

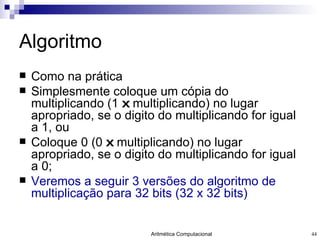

Algoritmo Como na prática Simplesmente coloque um cópia do multiplicando (1 x multiplicando) no lugar apropriado, se o digito do multiplicando for igual a 1, ou Coloque 0 (0 x multiplicando) no lugar apropriado, se o digito do multiplicando for igual a 0; Veremos a seguir 3 versões do algoritmo de multiplicação para 32 bits (32 x 32 bits)

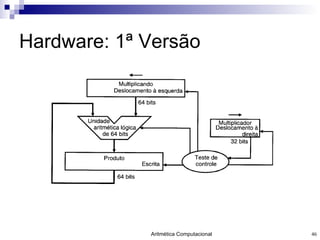

Algoritmo: 1 ª Versão início 1. teste do Multiplicador0 1a. Produto = Produto + Multiplicando 2. desloque Multiplicando 1 bit à esquerda 3. desloque Multiplicador 1 bit à direita 32 repetições? Fim Multiplicador0=0 Multiplicador0=1 não sim

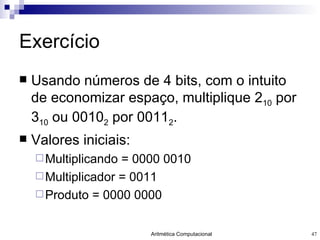

Exercício Usando números de 4 bits, com o intuito de economizar espaço, multiplique 2 10 por 3 10 ou 0010 2 por 0011 2 . Valores iniciais: Multiplicando = 0000 0010 Multiplicador = 0011 Produto = 0000 0000

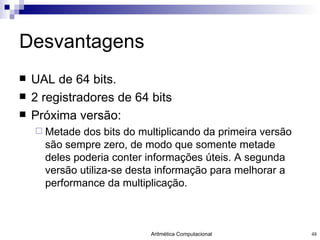

Desvantagens UAL de 64 bits. 2 registradores de 64 bits Próxima versão: Metade dos bits do multiplicando da primeira versão são sempre zero, de modo que somente metade deles poderia conter informações úteis. A segunda versão utiliza-se desta informação para melhorar a performance da multiplicação.

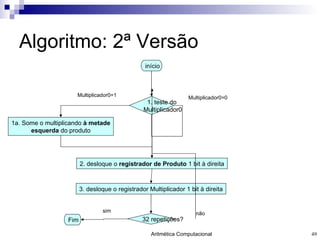

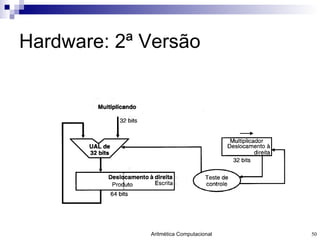

Algoritmo: 2 ª Versão início 1. teste do Multiplicador0 1a. Some o multiplicando à metade esquerda do produto 2. desloque o registrador de Produto 1 bit à direita 3. desloque o registrador Multiplicador 1 bit à direita 32 repetições? Fim Multiplicador0=0 Multiplicador0=1 não sim

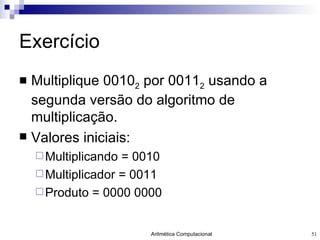

Exercício Multiplique 0010 2 por 0011 2 usando a segunda versão do algoritmo de multiplicação. Valores iniciais: Multiplicando = 0010 Multiplicador = 0011 Produto = 0000 0000

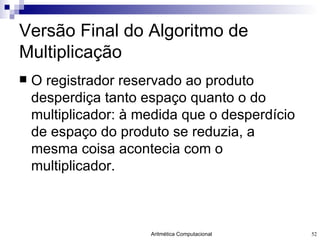

Versão Final do Algoritmo de Multiplicação O registrador reservado ao produto desperdiça tanto espaço quanto o do multiplicador: à medida que o desperdício de espaço do produto se reduzia, a mesma coisa acontecia com o multiplicador.

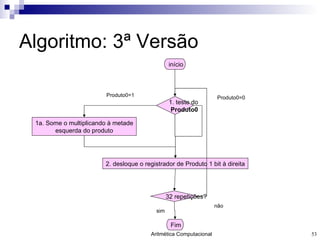

Algoritmo: 3 ª Versão início 1. teste do Produto0 1a. Some o multiplicando à metade esquerda do produto 2. desloque o registrador de Produto 1 bit à direita 32 repetições? Fim Produto0=0 Produto0=1 não sim

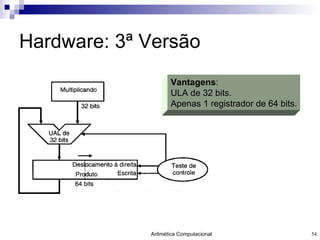

Hardware: 3 ª Versão Vantagens : ULA de 32 bits. Apenas 1 registrador de 64 bits.

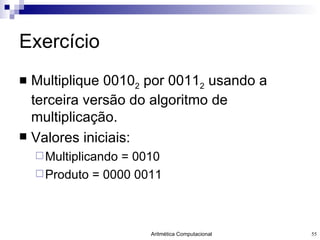

Exercício Multiplique 0010 2 por 0011 2 usando a terceira versão do algoritmo de multiplicação. Valores iniciais: Multiplicando = 0010 Produto = 0000 0011

Divisão Divide et impera. Versão latina da velha máxima política “Divida e governe”, citada por Maquiavel em 1532 6

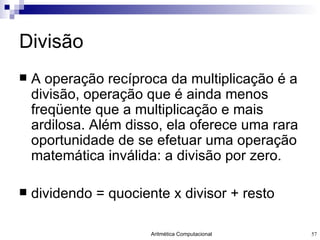

Divisão A operação recíproca da multiplicação é a divisão, operação que é ainda menos freqüente que a multiplicação e mais ardilosa. Além disso, ela oferece uma rara oportunidade de se efetuar uma operação matemática inválida: a divisão por zero. dividendo = quociente x divisor + resto

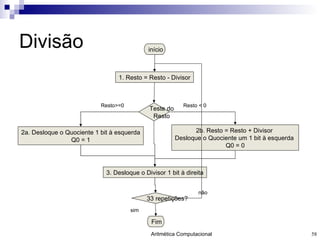

Divisão início Teste do Resto 2a. Desloque o Quociente 1 bit à esquerda Q0 = 1 3. Desloque o Divisor 1 bit à direita 33 repetições? Fim Resto < 0 Resto>=0 não sim 1. Resto = Resto - Divisor 2b. Resto = Resto + Divisor Desloque o Quociente um 1 bit à esquerda Q0 = 0

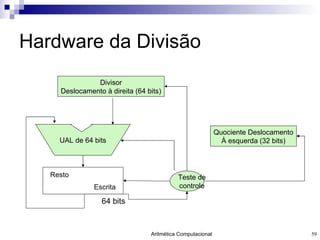

Hardware da Divisão Divisor Deslocamento à direita (64 bits) UAL de 64 bits Quociente Deslocamento À esquerda (32 bits) Teste de controle 64 bits Resto Escrita

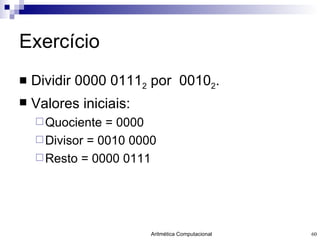

Exercício Dividir 0000 0111 2 por 0010 2 . Valores iniciais: Quociente = 0000 Divisor = 0010 0000 Resto = 0000 0111

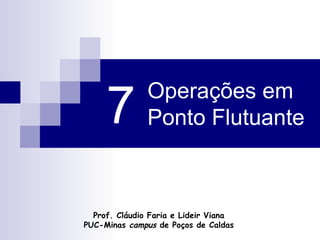

Operações em Ponto Flutuante 7

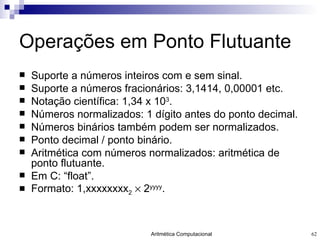

Operações em Ponto Flutuante Suporte a números inteiros com e sem sinal. Suporte a números fracionários: 3,1414, 0,00001 etc. Notação científica: 1,34 x 10 3 . Números normalizados: 1 dígito antes do ponto decimal. Números binários também podem ser normalizados. Ponto decimal / ponto binário. Aritmética com números normalizados: aritmética de ponto flutuante. Em C: “float”. Formato: 1,xxxxxxxx 2  2 yyyy .

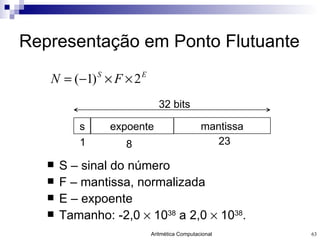

Representação em Ponto Flutuante S – sinal do número F – mantissa, normalizada E – expoente Tamanho: -2,0  10 38 a 2,0  10 38 . s expoente mantissa 32 bits 1 8 23

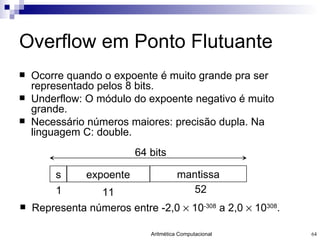

Overflow em Ponto Flutuante Ocorre quando o expoente é muito grande pra ser representado pelos 8 bits. Underflow : O módulo do expoente negativo é muito grande. Necessário números maiores: precisão dupla. Na linguagem C: double. Representa números entre -2,0  10 -308 a 2,0  10 308 . s expoente mantissa 64 bits 1 11 52

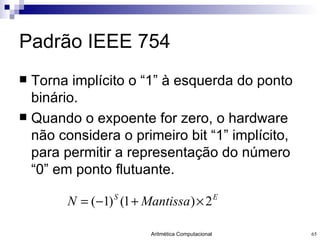

Padrão IEEE 754 Torna implícito o “1” à esquerda do ponto binário. Quando o expoente for zero, o hardware não considera o primeiro bit “1” implícito, para permitir a representação do número “0” em ponto flutuante.

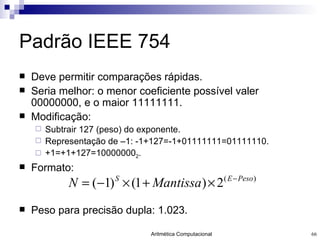

Padrão IEEE 754 Deve permitir comparações rápidas. Seria melhor: o menor coeficiente possível valer 00000000, e o maior 11111111. Modificação: Subtrair 127 (peso) do exponente. Representação de –1: -1+127=-1+01111111=01111110. +1=+1+127=10000000 2 . Formato: Peso para precisão dupla: 1.023.

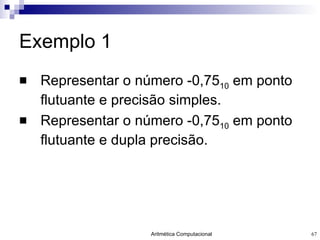

Exemplo 1 Representar o número -0,75 10 em ponto flutuante e precisão simples. Representar o número -0,75 10 em ponto flutuante e dupla precisão.

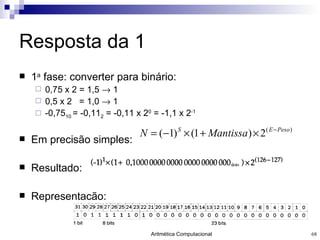

Resposta da 1 1 a fase: converter para binário: 0,75 x 2 = 1,5  1 0,5 x 2 = 1,0  1 -0,75 10 = -0,11 2 = -0,11 x 2 0 = -1,1 x 2 -1 Em precisão simples: Resultado: Representação:

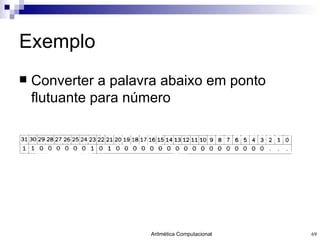

Exemplo Converter a palavra abaixo em ponto flutuante para número

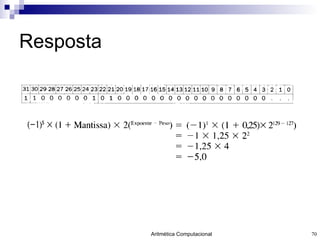

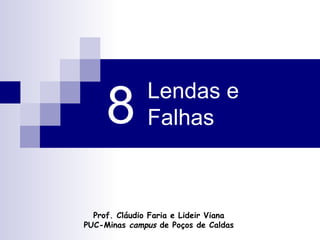

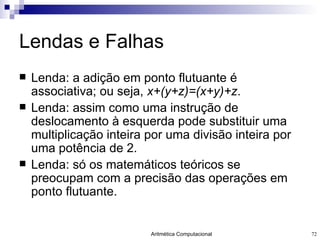

Lendas e Falhas Lenda: a adição em ponto flutuante é associativa; ou seja, x+(y+z)=(x+y)+z . Lenda: assim como uma instrução de deslocamento à esquerda pode substituir uma multiplicação inteira por uma divisão inteira por uma potência de 2. Lenda: só os matemáticos teóricos se preocupam com a precisão das operações em ponto flutuante.

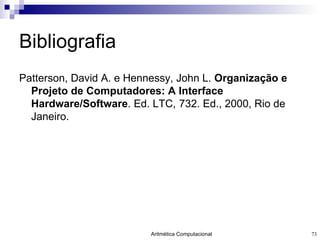

Bibliografia Patterson, David A. e Hennessy, John L. Organização e Projeto de Computadores: A Interface Hardware/Software . Ed. LTC, 2. Ed., 2000, Rio de Janeiro.
