O documento discute conceitos fundamentais de endereçamento IP, incluindo o que é IP, tipos de atribuição de IP, regras para definir IPs fixos, conceitos de sub-rede, host, máscara de sub-rede, classes de IP, gateway padrão e DNS.
Protocolo IPv4
- 1. Fundamentos de Redes de Computadores Prof. Esp. André L. V. Nobre
- 2. Endereçamento IP O que é IP? Internet Protocol , é um protocolo responsável pelo endereço que o computador recebe ao participar de uma rede.

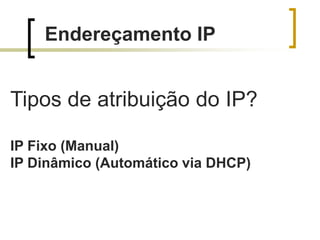

- 3. Endereçamento IP Tipos de atribuição do IP? IP Fixo (Manual) IP Dinâmico (Automático via DHCP)

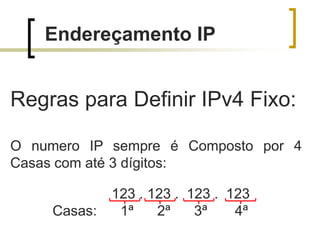

- 4. Endereçamento IP Regras para Definir IPv4 Fixo: O numero IP sempre é Composto por 4 Casas com até 3 dígitos: Casas: 123 . 123 . 123 . 123 1ª 2ª 3ª 4ª

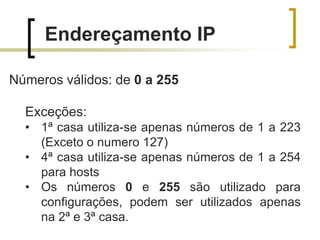

- 5. Endereçamento IP Números válidos: de 0 a 255 Exceções: • 1ª casa utiliza-se apenas números de 1 a 223 (Exceto o numero 127) • 4ª casa utiliza-se apenas números de 1 a 254 para hosts • Os números 0 e 255 são utilizado para configurações, podem ser utilizados apenas na 2ª e 3ª casa.

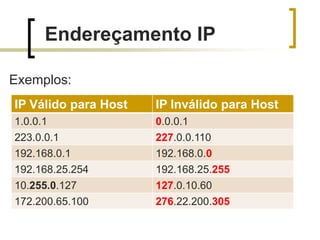

- 6. Endereçamento IP Exemplos: IP Válido para Host IP Inválido para Host 1.0.0.1 0.0.0.1 223.0.0.1 227.0.0.110 192.168.0.1 192.168.25.254 192.168.0.0 192.168.25.255 10.255.0.127 127.0.10.60 172.200.65.100 276.22.200.305

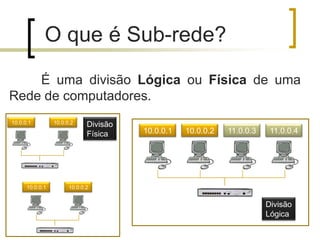

- 7. O que é Sub-rede? É uma divisão Lógica ou Física de uma Rede de computadores. 10.0.0.1 10.0.0.1 10.0.0.2 Divisão Física 10.0.0.1 10.0.0.2 11.0.0.3 11.0.0.4 10.0.0.2 Divisão Lógica

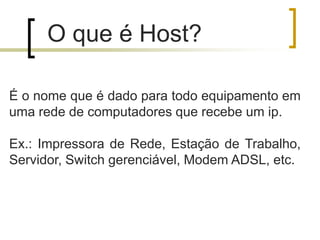

- 8. O que é Host? É o nome que é dado para todo equipamento em uma rede de computadores que recebe um ip. Ex.: Impressora de Rede, Estação de Trabalho, Servidor, Switch gerenciável, Modem ADSL, etc.
- 9. Endereçamento IP • Mascara de Sub-rede: É a configuração na qual é definido qual classe será utilizado. Através da mascara de sub-rede podemos saber qual parte do numero IP se refere à sub-rede e qual parte identifica o Host.

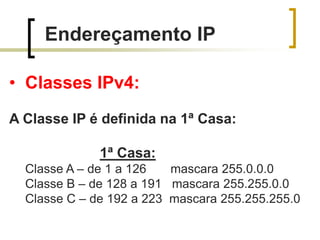

- 10. Endereçamento IP • Classes IPv4: A Classe IP é definida na 1ª Casa: 1ª Casa: Classe A – de 1 a 126 mascara 255.0.0.0 Classe B – de 128 a 191 mascara 255.255.0.0 Classe C – de 192 a 223 mascara 255.255.255.0

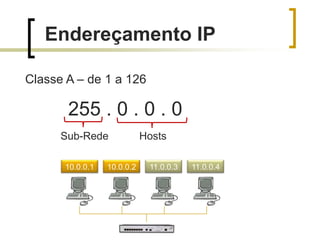

- 11. Endereçamento IP Classe A – de 1 a 126 255 . 0 . 0 . 0 Sub-Rede 10.0.0.1 10.0.0.2 Hosts 11.0.0.3 11.0.0.4

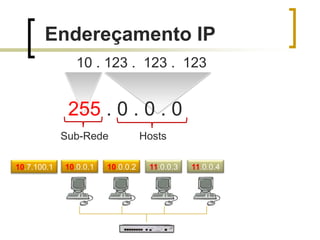

- 12. Endereçamento IP 10 . 123 . 123 . 123 255 . 0 . 0 . 0 Sub-Rede 10.7.100.1 10.0.0.1 10.0.0.2 Hosts 11.0.0.3 11.0.0.4

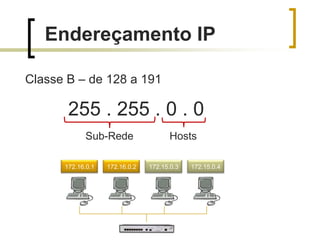

- 13. Endereçamento IP Classe B – de 128 a 191 255 . 255 . 0 . 0 Sub-Rede 172.16.0.1 172.16.0.2 Hosts 172.15.0.3 172.15.0.4
- 14. Endereçamento IP Classe B – de 128 a 191 255 . 255 . 0 . 0 Sub-Rede 172.16.0.1 172.16.0.2 Hosts 172.15.0.3 172.15.0.4
- 15. Endereçamento IP Classe C – de 192 a 223 255 . 255 . 255 . 0 Sub-Rede 192.168.0.1 192.168.0.2 192.168.1.3 Hosts 192.168.1.4

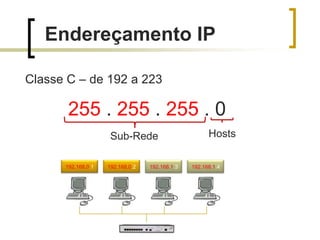

- 16. Endereçamento IP Classe C – de 192 a 223 255 . 255 . 255 . 0 Sub-Rede 192.168.0.1 192.168.0.2 192.168.1.3 Hosts 192.168.1.4

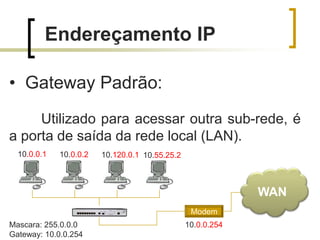

- 17. Endereçamento IP • Gateway Padrão: Utilizado para acessar outra sub-rede, é a porta de saída da rede local (LAN). 10.0.0.1 10.0.0.2 10.120.0.1 10.55.25.2 WAN Modem Mascara: 255.0.0.0 Gateway: 10.0.0.254 10.0.0.254

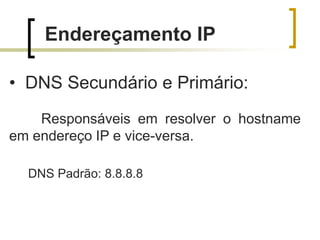

- 18. Endereçamento IP • DNS Secundário e Primário: Responsáveis em resolver o hostname em endereço IP e vice-versa. DNS Padrão: 8.8.8.8

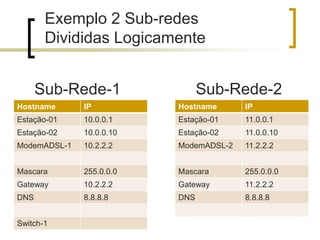

- 20. Exemplo 2 Sub-redes Divididas Logicamente Sub-Rede-2 Sub-Rede-1 Hostname IP Hostname IP Estação-01 10.0.0.1 Estação-01 11.0.0.1 Estação-02 10.0.0.10 Estação-02 11.0.0.10 ModemADSL-1 10.2.2.2 ModemADSL-2 11.2.2.2 Mascara 255.0.0.0 Mascara 255.0.0.0 Gateway 10.2.2.2 Gateway 11.2.2.2 DNS 8.8.8.8 DNS 8.8.8.8 Switch-1

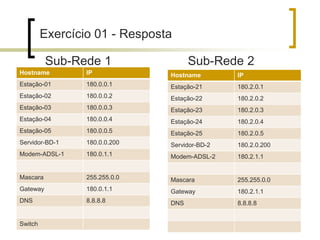

- 22. Exercício 01 - Resposta Sub-Rede 1 Sub-Rede 2 Hostname IP Hostname IP Estação-01 180.0.0.1 Estação-21 180.2.0.1 Estação-02 180.0.0.2 Estação-22 180.2.0.2 Estação-03 180.0.0.3 Estação-23 180.2.0.3 Estação-04 180.0.0.4 Estação-24 180.2.0.4 Estação-05 180.0.0.5 Estação-25 180.2.0.5 Servidor-BD-1 180.0.0.200 Servidor-BD-2 180.2.0.200 Modem-ADSL-1 180.0.1.1 Modem-ADSL-2 180.2.1.1 Mascara 255.255.0.0 Mascara 255.255.0.0 Gateway 180.0.1.1 Gateway 180.2.1.1 DNS 8.8.8.8 DNS 8.8.8.8 Switch
