Qué es la electricidad
- 1. ¿Qué es la electricidad? P rograma de C ualificación P rofesional I nicial IES Pablo Serrano, Andorra Enrique Valencia Romeo

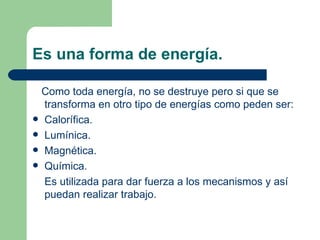

- 2. Es una forma de energía. Como toda energía, no se destruye pero si que se transforma en otro tipo de energías como peden ser: Calorífica. Lumínica. Magnética. Química. Es utilizada para dar fuerza a los mecanismos y así puedan realizar trabajo.

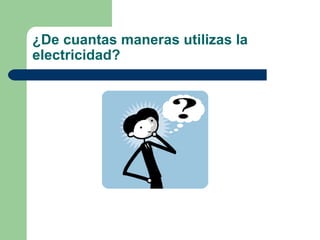

- 3. ¿De cuantas maneras utilizas la electricidad?

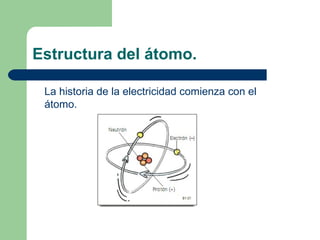

- 4. Estructura del átomo. La historia de la electricidad comienza con el átomo.

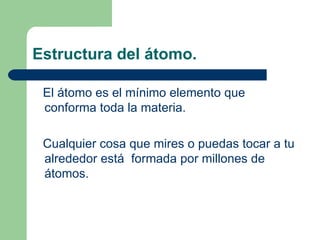

- 5. Estructura del átomo. El átomo es el mínimo elemento que conforma toda la materia. Cualquier cosa que mires o puedas tocar a tu alrededor está formada por millones de átomos.

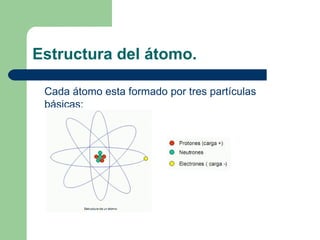

- 6. Estructura del átomo. Cada átomo esta formado por tres partículas básicas:

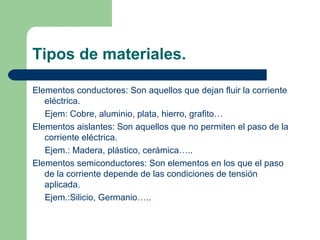

- 7. Tipos de materiales. Elementos conductores: Son aquellos que dejan fluir la corriente eléctrica. Ejem: Cobre, aluminio, plata, hierro, grafito… Elementos aislantes: Son aquellos que no permiten el paso de la corriente eléctrica. Ejem.: Madera, plástico, cerámica….. Elementos semiconductores: Son elementos en los que el paso de la corriente depende de las condiciones de tensión aplicada. Ejem.:Silicio, Germanio…..

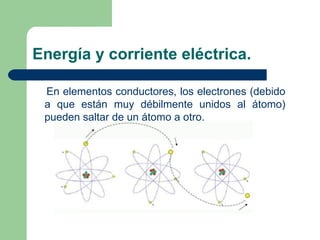

- 8. Energía y corriente eléctrica. En elementos conductores, los electrones (debido a que están muy débilmente unidos al átomo) pueden saltar de un átomo a otro.

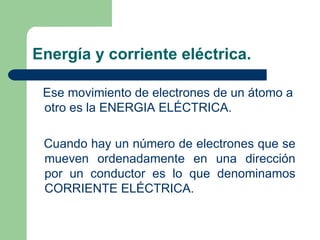

- 9. Energía y corriente eléctrica. Ese movimiento de electrones de un átomo a otro es la ENERGIA ELÉCTRICA. Cuando hay un número de electrones que se mueven ordenadamente en una dirección por un conductor es lo que denominamos CORRIENTE ELÉCTRICA.

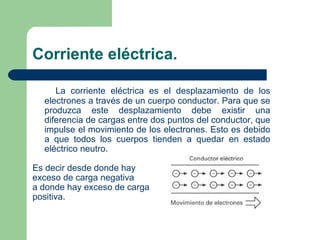

- 10. Corriente eléctrica. La corriente eléctrica es el desplazamiento de los electrones a través de un cuerpo conductor. Para que se produzca este desplazamiento debe existir una diferencia de cargas entre dos puntos del conductor, que impulse el movimiento de los electrones. Esto es debido a que todos los cuerpos tienden a quedar en estado eléctrico neutro. Es decir desde donde hay exceso de carga negativa a donde hay exceso de carga positiva.

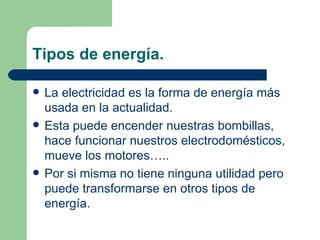

- 11. Tipos de energía. La electricidad es la forma de energía más usada en la actualidad. Esta puede encender nuestras bombillas, hace funcionar nuestros electrodomésticos, mueve los motores….. Por si misma no tiene ninguna utilidad pero puede transformarse en otros tipos de energía.

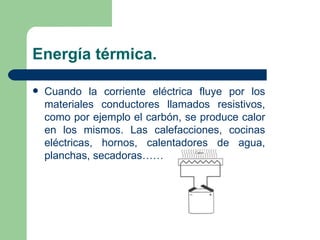

- 12. Energía térmica. Cuando la corriente eléctrica fluye por los materiales conductores llamados resistivos, como por ejemplo el carbón, se produce calor en los mismos. Las calefacciones, cocinas eléctricas, hornos, calentadores de agua, planchas, secadoras……

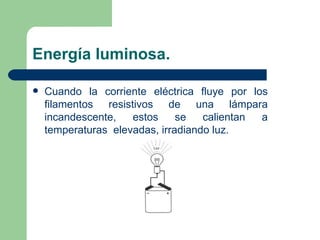

- 13. Energía luminosa. Cuando la corriente eléctrica fluye por los filamentos resistivos de una lámpara incandescente, estos se calientan a temperaturas elevadas, irradiando luz.

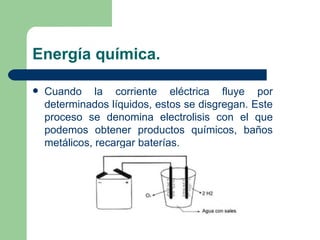

- 14. Energía química. Cuando la corriente eléctrica fluye por determinados líquidos, estos se disgregan. Este proceso se denomina electrolisis con el que podemos obtener productos químicos, baños metálicos, recargar baterías.

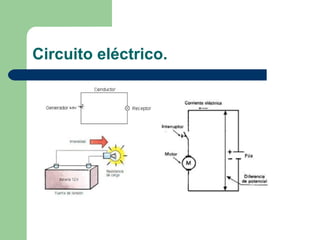

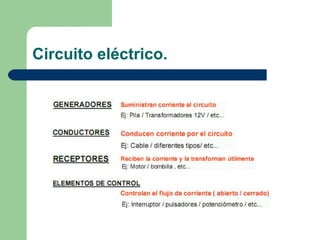

- 15. Circuito eléctrico. Un circuito eléctrico es el recorrido por el cual circulan los electrones. Consta básicamente de los siguientes elementos: -Generador -Receptor -Conductor -Mecanismo de maniobra

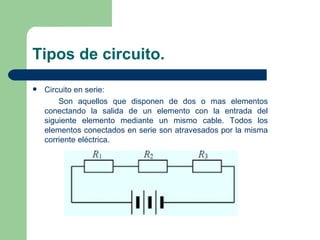

- 19. Tipos de circuito. Circuito en serie: Son aquellos que disponen de dos o mas elementos conectando la salida de un elemento con la entrada del siguiente elemento mediante un mismo cable. Todos los elementos conectados en serie son atravesados por la misma corriente eléctrica.

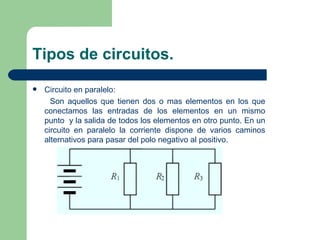

- 20. Tipos de circuitos. Circuito en paralelo: Son aquellos que tienen dos o mas elementos en los que conectamos las entradas de los elementos en un mismo punto y la salida de todos los elementos en otro punto. En un circuito en paralelo la corriente dispone de varios caminos alternativos para pasar del polo negativo al positivo.

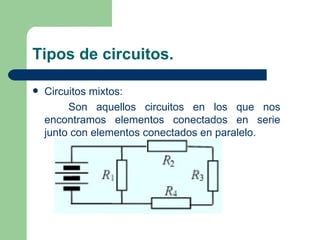

- 21. Tipos de circuitos. Circuitos mixtos: Son aquellos circuitos en los que nos encontramos elementos conectados en serie junto con elementos conectados en paralelo.

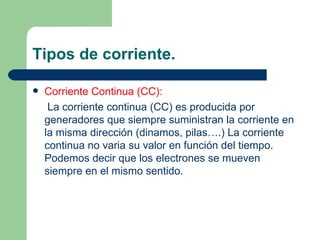

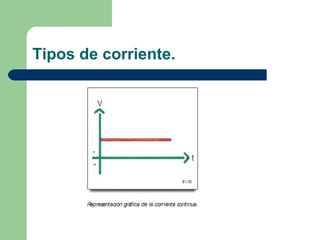

- 22. Tipos de corriente. Corriente Continua (CC): La corriente continua (CC) es producida por generadores que siempre suministran la corriente en la misma dirección (dinamos, pilas….) La corriente continua no varia su valor en función del tiempo. Podemos decir que los electrones se mueven siempre en el mismo sentido.

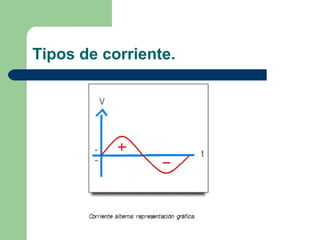

- 24. Tipos de corriente. Corriente alterna (CA): Esta no puede almacenarse en baterías, pero es mucho más fácil y barata de producir. La corriente alterna cambia de polaridad cíclicamente siendo alternativamente positiva y negativa. Podemos decir que los electrones varían continuamente el sentido a través del conductor, haciéndolo a una frecuencia determinada.

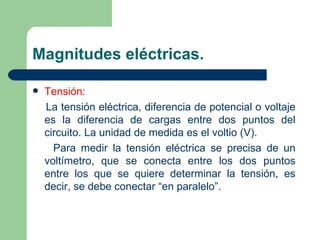

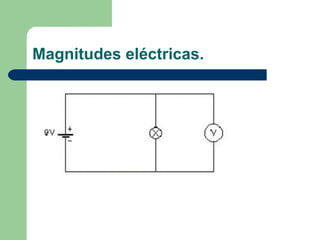

- 26. Magnitudes eléctricas. Tensión: La tensión eléctrica, diferencia de potencial o voltaje es la diferencia de cargas entre dos puntos del circuito. La unidad de medida es el voltio (V). Para medir la tensión eléctrica se precisa de un voltímetro, que se conecta entre los dos puntos entre los que se quiere determinar la tensión, es decir, se debe conectar “en paralelo”.

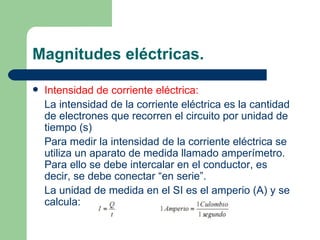

- 28. Magnitudes eléctricas. Intensidad de corriente eléctrica: La intensidad de la corriente eléctrica es la cantidad de electrones que recorren el circuito por unidad de tiempo (s) Para medir la intensidad de la corriente eléctrica se utiliza un aparato de medida llamado amperímetro. Para ello se debe intercalar en el conductor, es decir, se debe conectar “en serie”. La unidad de medida en el SI es el amperio (A) y se calcula:

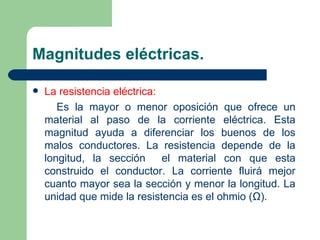

- 30. Magnitudes eléctricas. La resistencia eléctrica: Es la mayor o menor oposición que ofrece un material al paso de la corriente eléctrica. Esta magnitud ayuda a diferenciar los buenos de los malos conductores. La resistencia depende de la longitud, la sección el material con que esta construido el conductor. La corriente fluirá mejor cuanto mayor sea la sección y menor la longitud. La unidad que mide la resistencia es el ohmio (Ω).

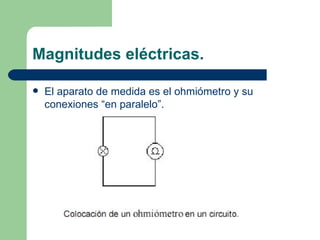

- 31. Magnitudes eléctricas. El aparato de medida es el ohmiómetro y su conexiones “en paralelo”.

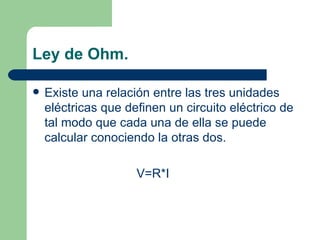

- 32. Ley de Ohm. Existe una relación entre las tres unidades eléctricas que definen un circuito eléctrico de tal modo que cada una de ella se puede calcular conociendo la otras dos. V=R*I

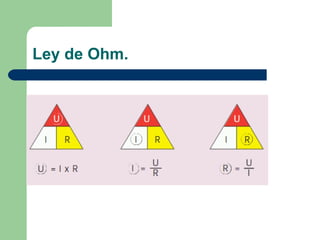

- 33. Ley de Ohm.

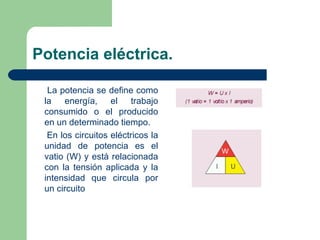

- 34. Potencia eléctrica. La potencia se define como la energía, el trabajo consumido o el producido en un determinado tiempo. En los circuitos eléctricos la unidad de potencia es el vatio (W) y está relacionada con la tensión aplicada y la intensidad que circula por un circuito

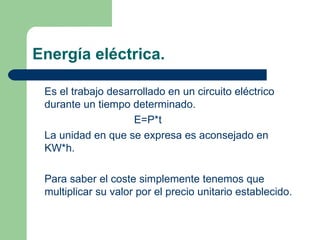

- 35. Energía eléctrica. Es el trabajo desarrollado en un circuito eléctrico durante un tiempo determinado. E=P*t La unidad en que se expresa es aconsejado en KW*h. Para saber el coste simplemente tenemos que multiplicar su valor por el precio unitario establecido.

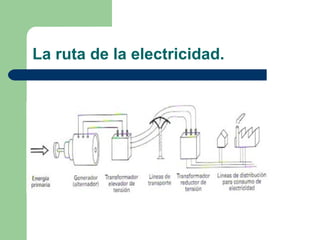

- 36. La ruta de la electricidad.
- 37. Actividades….Ahora te toca a ti. 1.-Escribe mínimo cinco líneas, como sería un día sin electricidad para ti. 2.-Nombra cinco objetos que funcionen con electricidad y especifica para que se utilizan. 3.-Nombra aparatos donde se transforme la energía eléctrica en: Luminosa: Calorífica: Mecánica:

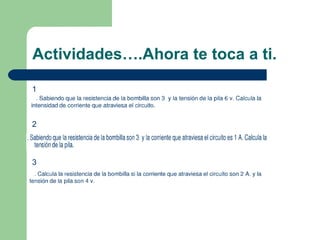

- 38. Actividades….Ahora te toca a ti. 1 2 3

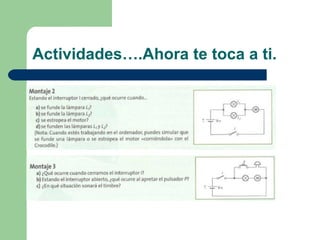

- 39. Actividades….Ahora te toca a ti.

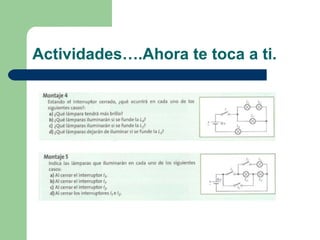

- 40. Actividades….Ahora te toca a ti.

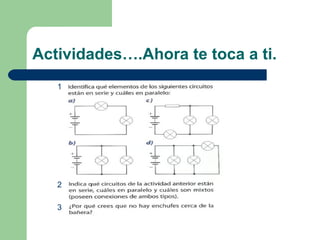

- 41. Actividades….Ahora te toca a ti. 1 2 3
- 42. Fin UT1. Gracias por vuestra atención.
