Presa hidroelectrica la yesca

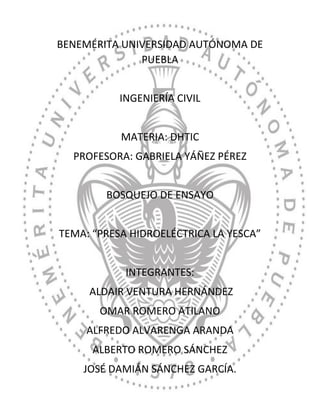

BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE
PUEBLA
INGENIERÍA CIVIL
MATERIA: DHTIC
PROFESORA: GABRIELA YÁÑEZ PÉREZ
BOSQUEJO DE ENSAYO
TEMA: “PRESA HIDROELÉCTRICA LA YESCA”
INTEGRANTES:
ALDAIR VENTURA HERNÁNDEZ
OMAR ROMERO ATILANO
ALFREDO ALVARENGA ARANDA
ALBERTO ROMERO SÁNCHEZ
JOSÉ DAMIÁN SÁNCHEZ GARCÍA.

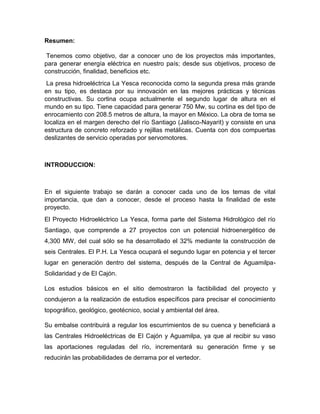

Resumen:
Tenemos como objetivo, dar a conocer uno de los proyectos más importantes,
para generar energía eléctrica en nuestro país; desde sus objetivos, proceso de
construcción, finalidad, beneficios etc.
La presa hidroeléctrica La Yesca reconocida como la segunda presa más grande
en su tipo, es destaca por su innovación en las mejores prácticas y técnicas
constructivas. Su cortina ocupa actualmente el segundo lugar de altura en el
mundo en su tipo. Tiene capacidad para generar 750 Mw, su cortina es del tipo de
enrocamiento con 208.5 metros de altura, la mayor en México. La obra de toma se
localiza en el margen derecho del río Santiago (Jalisco-Nayarit) y consiste en una
estructura de concreto reforzado y rejillas metálicas. Cuenta con dos compuertas
deslizantes de servicio operadas por servomotores.
INTRODUCCION:
En el siguiente trabajo se darán a conocer cada uno de los temas de vital
importancia, que dan a conocer, desde el proceso hasta la finalidad de este
proyecto.
El Proyecto Hidroeléctrico La Yesca, forma parte del Sistema Hidrológico del río
Santiago, que comprende a 27 proyectos con un potencial hidroenergético de
4,300 MW, del cual sólo se ha desarrollado el 32% mediante la construcción de
seis Centrales. El P.H. La Yesca ocupará el segundo lugar en potencia y el tercer
lugar en generación dentro del sistema, después de la Central de Aguamilpa-
Solidaridad y de El Cajón.
Los estudios básicos en el sitio demostraron la factibilidad del proyecto y
condujeron a la realización de estudios específicos para precisar el conocimiento
topográfico, geológico, geotécnico, social y ambiental del área.
Su embalse contribuirá a regular los escurrimientos de su cuenca y beneficiará a
las Centrales Hidroeléctricas de El Cajón y Aguamilpa, ya que al recibir su vaso
las aportaciones reguladas del río, incrementará su generación firme y se
reducirán las probabilidades de derrama por el vertedor.

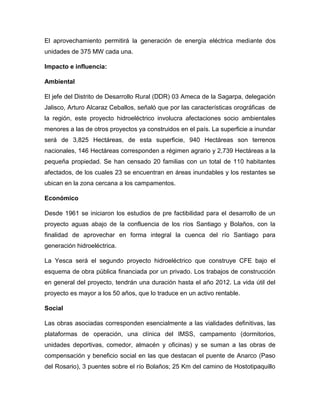

El aprovechamiento permitirá la generación de energía eléctrica mediante dos
unidades de 375 MW cada una.
Impacto e influencia:
Ambiental
El jefe del Distrito de Desarrollo Rural (DDR) 03 Ameca de la Sagarpa, delegación
Jalisco, Arturo Alcaraz Ceballos, señaló que por las características orográficas de
la región, este proyecto hidroeléctrico involucra afectaciones socio ambientales
menores a las de otros proyectos ya construidos en el país. La superficie a inundar
será de 3,825 Hectáreas, de esta superficie, 940 Hectáreas son terrenos
nacionales, 146 Hectáreas corresponden a régimen agrario y 2,739 Hectáreas a la
pequeña propiedad. Se han censado 20 familias con un total de 110 habitantes
afectados, de los cuales 23 se encuentran en áreas inundables y los restantes se
ubican en la zona cercana a los campamentos.
Económico
Desde 1961 se iniciaron los estudios de pre factibilidad para el desarrollo de un
proyecto aguas abajo de la confluencia de los ríos Santiago y Bolaños, con la
finalidad de aprovechar en forma integral la cuenca del río Santiago para
generación hidroeléctrica.
La Yesca será el segundo proyecto hidroeléctrico que construye CFE bajo el
esquema de obra pública financiada por un privado. Los trabajos de construcción
en general del proyecto, tendrán una duración hasta el año 2012. La vida útil del
proyecto es mayor a los 50 años, que lo traduce en un activo rentable.
Social
Las obras asociadas corresponden esencialmente a las vialidades definitivas, las
plataformas de operación, una clínica del IMSS, campamento (dormitorios,
unidades deportivas, comedor, almacén y oficinas) y se suman a las obras de
compensación y beneficio social en las que destacan el puente de Anarco (Paso
del Rosario), 3 puentes sobre el río Bolaños; 25 Km del camino de Hostotipaquillo

a la presa; 40 Km del que unirá la presa con la cabecera municipal de la Yesca; 35
Km que unirán definitivamente a Hostotipaquillo y Magdalena con San Pedro
Analco, más la ampliación y modernización del que une la carretera federal No. 15
con el acceso al Proyecto, así como el nuevo libramiento de Magdalena que
vendrá a resolver el grave problema de tránsito por el centro de la población al
margen de facilitar el acceso de equipo y materiales para la instalación
permanente en la futura Central Hidroeléctrica y, finalmente el reacomodo de
todos los afectados en el Paso de la Yesca.
Proceso constructivo
Localización
El sitio en el que se lleva a cabo la construcción del P.H. La Yesca se encuentra
sobre el cauce principal del Río Santiago a 6 km aguas debajo de la confluencia
con el Río Bolaños y 62 km aguas arriba de la cortina de la presa El Cajón. El
embalse abarcará superficies de los estados de Jalisco y Nayarit, ya que el límite
entre ambos es el Río Santiago. Según Aranda Carrillo Jesús Iram y Gómez
Romero Javier Las obras principales se ubicarán en los municipios de
Hostotipaquillo, Jalisco y La Yesca, Nayarit, sobre terrenos de régimen particular.
Tenemos como objetivo, dar a conocer uno de los proyectos más importantes,
para generar energía eléctrica en nuestro país; desde sus objetivos, proceso de
construcción, finalidades, etc. El proyecto se encuentra a 109.5 km de la ciudad de
Guadalajara; de esta distancia, 60 km corresponden a la maxipista Guadalajara-
Tepic, 15 km al tramo de la carretera federal No. 15 entre Magdalena y el
entronque al poblado de Hostotipaquillo, 8 kilómetros al camino pavimentado que
llega a esta última población, 26.5 kilómetros de la carretera que fue construida
para el proyecto, que comprende el tramo de Hostotipaquillo al caserío Mesa de
Flores. Las localidades más cercanas al proyecto son los caseríos Mesa de Flores
y Paso La Yesca, a 6 y 8 km respectivamente, así como el poblado de
Hostotipaquillo a 27 km. Se ubica aproximadamente a 4 km aguas abajo de la
confluencia con uno de sus tributarios mayores, el río Bolaños. Sus coordenadas
geográficas son: 21° 11´ 49´´ de latitud Norte y 104° 06´ 21´´ de longitud Oeste.

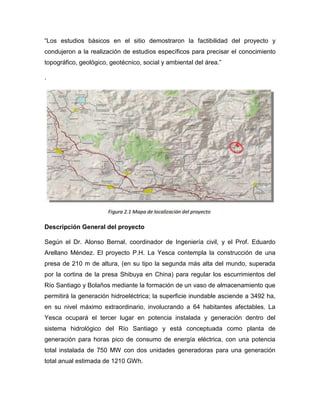

“Los estudios básicos en el sitio demostraron la factibilidad del proyecto y
condujeron a la realización de estudios específicos para precisar el conocimiento
topográfico, geológico, geotécnico, social y ambiental del área.”
.
Descripción General del proyecto
Según el Dr. Alonso Bernal, coordinador de Ingeniería civil, y el Prof. Eduardo
Arellano Méndez. El proyecto P.H. La Yesca contempla la construcción de una
presa de 210 m de altura, (en su tipo la segunda más alta del mundo, superada
por la cortina de la presa Shibuya en China) para regular los escurrimientos del
Río Santiago y Bolaños mediante la formación de un vaso de almacenamiento que
permitirá la generación hidroeléctrica; la superficie inundable asciende a 3492 ha,
en su nivel máximo extraordinario, involucrando a 64 habitantes afectables. La
Yesca ocupará el tercer lugar en potencia instalada y generación dentro del
sistema hidrológico del Río Santiago y está conceptuada como planta de
generación para horas pico de consumo de energía eléctrica, con una potencia
total instalada de 750 MW con dos unidades generadoras para una generación
total anual estimada de 1210 GWh.

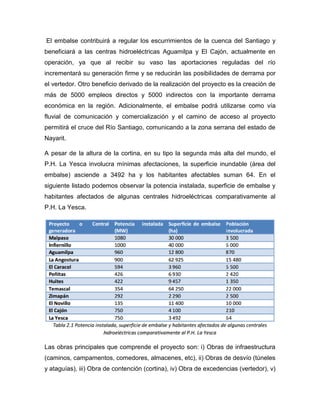

El embalse contribuirá a regular los escurrimientos de la cuenca del Santiago y
beneficiará a las centras hidroeléctricas Aguamilpa y El Cajón, actualmente en
operación, ya que al recibir su vaso las aportaciones reguladas del río
incrementará su generación firme y se reducirán las posibilidades de derrama por
el vertedor. Otro beneficio derivado de la realización del proyecto es la creación de
más de 5000 empleos directos y 5000 indirectos con la importante derrama
económica en la región. Adicionalmente, el embalse podrá utilizarse como vía
fluvial de comunicación y comercialización y el camino de acceso al proyecto
permitirá el cruce del Río Santiago, comunicando a la zona serrana del estado de
Nayarit.
A pesar de la altura de la cortina, en su tipo la segunda más alta del mundo, el
P.H. La Yesca involucra mínimas afectaciones, la superficie inundable (área del
embalse) asciende a 3492 ha y los habitantes afectables suman 64. En el
siguiente listado podemos observar la potencia instalada, superficie de embalse y
habitantes afectados de algunas centrales hidroeléctricas comparativamente al
P.H. La Yesca.
Las obras principales que comprende el proyecto son: i) Obras de infraestructura
(caminos, campamentos, comedores, almacenes, etc), ii) Obras de desvío (túneles
y ataguías), iii) Obra de contención (cortina), iv) Obra de excedencias (vertedor), v)

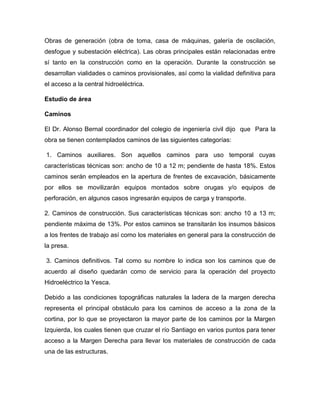

Obras de generación (obra de toma, casa de máquinas, galería de oscilación,
desfogue y subestación eléctrica). Las obras principales están relacionadas entre
sí tanto en la construcción como en la operación. Durante la construcción se
desarrollan vialidades o caminos provisionales, así como la vialidad definitiva para
el acceso a la central hidroeléctrica.
Estudio de área
Caminos
El Dr. Alonso Bernal coordinador del colegio de ingeniería civil dijo que Para la
obra se tienen contemplados caminos de las siguientes categorías:
1. Caminos auxiliares. Son aquellos caminos para uso temporal cuyas
características técnicas son: ancho de 10 a 12 m; pendiente de hasta 18%. Estos
caminos serán empleados en la apertura de frentes de excavación, básicamente
por ellos se movilizarán equipos montados sobre orugas y/o equipos de
perforación, en algunos casos ingresarán equipos de carga y transporte.
2. Caminos de construcción. Sus características técnicas son: ancho 10 a 13 m;
pendiente máxima de 13%. Por estos caminos se transitarán los insumos básicos
a los frentes de trabajo así como los materiales en general para la construcción de
la presa.
3. Caminos definitivos. Tal como su nombre lo indica son los caminos que de
acuerdo al diseño quedarán como de servicio para la operación del proyecto
Hidroeléctrico la Yesca.
Debido a las condiciones topográficas naturales la ladera de la margen derecha
representa el principal obstáculo para los caminos de acceso a la zona de la
cortina, por lo que se proyectaron la mayor parte de los caminos por la Margen
Izquierda, los cuales tienen que cruzar el río Santiago en varios puntos para tener
acceso a la Margen Derecha para llevar los materiales de construcción de cada
una de las estructuras.

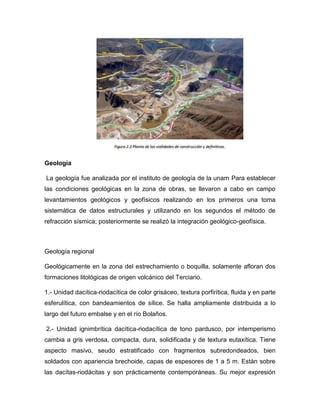

Geología
La geología fue analizada por el instituto de geología de la unam Para establecer
las condiciones geológicas en la zona de obras, se llevaron a cabo en campo
levantamientos geológicos y geofísicos realizando en los primeros una toma
sistemática de datos estructurales y utilizando en los segundos el método de
refracción sísmica; posteriormente se realizó la integración geológico-geofísica.
Geología regional
Geológicamente en la zona del estrechamiento o boquilla, solamente afloran dos
formaciones litológicas de origen volcánico del Terciario.
1.- Unidad dacítica-riodacítica de color grisáceo, textura porfirítica, fluida y en parte
esferulítica, con bandeamientos de sílice. Se halla ampliamente distribuida a lo
largo del futuro embalse y en el río Bolaños.
2.- Unidad ignimbrítica dacítica-riodacítica de tono pardusco, por intemperismo
cambia a gris verdosa, compacta, dura, solidificada y de textura eutaxítica. Tiene
aspecto masivo, seudo estratificado con fragmentos subredondeados, bien
soldados con apariencia brechoide, capas de espesores de 1 a 5 m. Están sobre
las dacítas-riodácitas y son prácticamente contemporáneas. Su mejor expresión

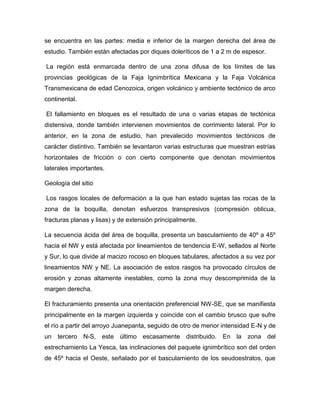

se encuentra en las partes: media e inferior de la margen derecha del área de
estudio. También están afectadas por diques doleríticos de 1 a 2 m de espesor.
La región está enmarcada dentro de una zona difusa de los límites de las
provincias geológicas de la Faja Ignimbrítica Mexicana y la Faja Volcánica
Transmexicana de edad Cenozoica, origen volcánico y ambiente tectónico de arco
continental.
El fallamiento en bloques es el resultado de una o varias etapas de tectónica
distensiva, donde también intervienen movimientos de corrimiento lateral. Por lo
anterior, en la zona de estudio, han prevalecido movimientos tectónicos de
carácter distintivo. También se levantaron varias estructuras que muestran estrías
horizontales de fricción o con cierto componente que denotan movimientos
laterales importantes.
Geología del sitio
Los rasgos locales de deformación a la que han estado sujetas las rocas de la
zona de la boquilla, denotan esfuerzos transpresivos (compresión oblicua,
fracturas planas y lisas) y de extensión principalmente.
La secuencia ácida del área de boquilla, presenta un basculamiento de 40º a 45º
hacia el NW y está afectada por lineamientos de tendencia E-W, sellados al Norte
y Sur, lo que divide al macizo rocoso en bloques tabulares, afectados a su vez por
lineamientos NW y NE. La asociación de estos rasgos ha provocado círculos de
erosión y zonas altamente inestables, como la zona muy descomprimida de la
margen derecha.
El fracturamiento presenta una orientación preferencial NW-SE, que se manifiesta
principalmente en la margen izquierda y coincide con el cambio brusco que sufre
el río a partir del arroyo Juanepanta, seguido de otro de menor intensidad E-N y de
un tercero N-S, este último escasamente distribuido. En la zona del
estrechamiento La Yesca, las inclinaciones del paquete ignimbrítico son del orden
de 45º hacia el Oeste, señalado por el basculamiento de los seudoestratos, que

indican un fallamiento en bloques, como reflejo local. Las fallas en algunos casos
están ocupadas por diques de diabasa y otras contienen rellenos cataclásticos.
En la margen derecha los planos de la seudo estratificación están inclinados hacia
el macizo rocoso y aunque favorecen la estabilidad de los bloques superficiales, al
ser removida su sustentación, tienden a colapsar.
En la margen izquierda los bloques tienen salida a favor del talud y provoca que
presenten deslizamiento a favor de la pendiente. Las estructuras observadas
consisten en seudo estratificación, fluidez, fracturas y fallas. Además, localmente
la roca presenta segregaciones amorfas de jaspe, sílice de color rojizo con
distribuciones irregulares en la textura de la roca. Los rasgos de seudo
estratificación están más marcados en la margen derecha que en la margen
izquierda.
La fluidez, por lo general tiene direcciones casi perpendiculares al curso del río
Santiago aunque en algunas localidades se aprecian cambios bruscos en dichas
tendencias.
Existen fracturas tanto cerradas como abiertas, cuyos espacios están ocupados
por suelo, epidota y sericita. Las fallas generalmente tienen rellenos cataclásticos.
En la margen derecha existen estructuras que en el plano de máxima pendiente
del terreno, con superficies lustrosas debido a la presencia de sericita. La zona de
roca sana en ambas márgenes alcanza un valor uniforme de velocidad
compresional del orden de 3,0 km/s; sin embargo, el espesor de la unidad de roca
descomprimida es mucho mayor en la margen derecha.
Excavación
Como primer paso en la construcción del plinto, se debe realizar los trabajos de
excavación que para este proyecto están divididas en tres zonas las cuales son
margen derecha, margen izquierda y la del lecho del río. Las actividades para el
ciclo de excavación proporcionadas por la constructora son:
 Excavación y remoción del material suelto hasta encontrar el lecho de roca

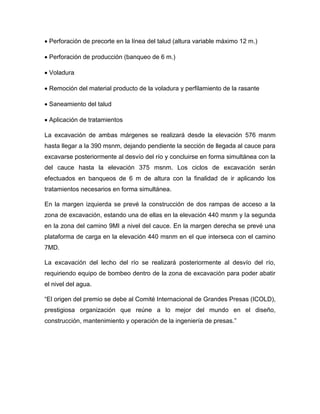

 Perforación de precorte en la línea del talud (altura variable máximo 12 m.)
 Perforación de producción (banqueo de 6 m.)
 Voladura
 Remoción del material producto de la voladura y perfilamiento de la rasante
 Saneamiento del talud
 Aplicación de tratamientos
La excavación de ambas márgenes se realizará desde la elevación 576 msnm
hasta llegar a la 390 msnm, dejando pendiente la sección de llegada al cauce para
excavarse posteriormente al desvío del río y concluirse en forma simultánea con la
del cauce hasta la elevación 375 msnm. Los ciclos de excavación serán
efectuados en banqueos de 6 m de altura con la finalidad de ir aplicando los
tratamientos necesarios en forma simultánea.
En la margen izquierda se prevé la construcción de dos rampas de acceso a la
zona de excavación, estando una de ellas en la elevación 440 msnm y la segunda
en la zona del camino 9MI a nivel del cauce. En la margen derecha se prevé una
plataforma de carga en la elevación 440 msnm en el que interseca con el camino
7MD.
La excavación del lecho del río se realizará posteriormente al desvío del río,
requiriendo equipo de bombeo dentro de la zona de excavación para poder abatir
el nivel del agua.
“El origen del premio se debe al Comité Internacional de Grandes Presas (ICOLD),
prestigiosa organización que reúne a lo mejor del mundo en el diseño,
construcción, mantenimiento y operación de la ingeniería de presas.”

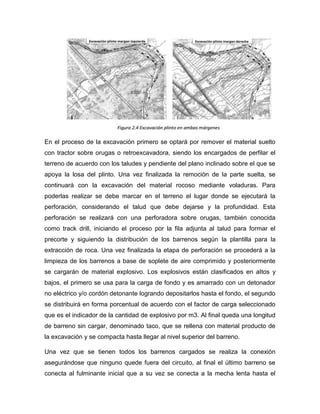

En el proceso de la excavación primero se optará por remover el material suelto
con tractor sobre orugas o retroexcavadora, siendo los encargados de perfilar el
terreno de acuerdo con los taludes y pendiente del plano inclinado sobre el que se
apoya la losa del plinto. Una vez finalizada la remoción de la parte suelta, se
continuará con la excavación del material rocoso mediante voladuras. Para
poderlas realizar se debe marcar en el terreno el lugar donde se ejecutará la
perforación, considerando el talud que debe dejarse y la profundidad. Esta
perforación se realizará con una perforadora sobre orugas, también conocida
como track drill, iniciando el proceso por la fila adjunta al talud para formar el
precorte y siguiendo la distribución de los barrenos según la plantilla para la
extracción de roca. Una vez finalizada la etapa de perforación se procederá a la
limpieza de los barrenos a base de soplete de aire comprimido y posteriormente
se cargarán de material explosivo. Los explosivos están clasificados en altos y
bajos, el primero se usa para la carga de fondo y es amarrado con un detonador
no eléctrico y/o cordón detonante logrando depositarlos hasta el fondo, el segundo
se distribuirá en forma porcentual de acuerdo con el factor de carga seleccionado
que es el indicador de la cantidad de explosivo por m3. Al final queda una longitud
de barreno sin cargar, denominado taco, que se rellena con material producto de
la excavación y se compacta hasta llegar al nivel superior del barreno.
Una vez que se tienen todos los barrenos cargados se realiza la conexión
asegurándose que ninguno quede fuera del circuito, al final el último barreno se
conecta al fulminante inicial que a su vez se conecta a la mecha lenta hasta el

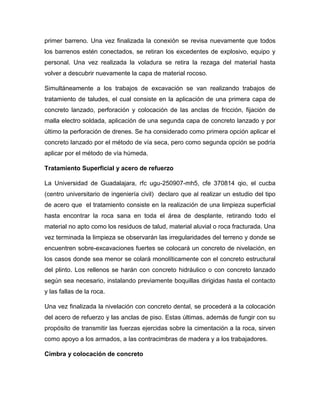

primer barreno. Una vez finalizada la conexión se revisa nuevamente que todos
los barrenos estén conectados, se retiran los excedentes de explosivo, equipo y
personal. Una vez realizada la voladura se retira la rezaga del material hasta
volver a descubrir nuevamente la capa de material rocoso.
Simultáneamente a los trabajos de excavación se van realizando trabajos de
tratamiento de taludes, el cual consiste en la aplicación de una primera capa de
concreto lanzado, perforación y colocación de las anclas de fricción, fijación de
malla electro soldada, aplicación de una segunda capa de concreto lanzado y por
último la perforación de drenes. Se ha considerado como primera opción aplicar el
concreto lanzado por el método de vía seca, pero como segunda opción se podría
aplicar por el método de vía húmeda.
Tratamiento Superficial y acero de refuerzo
La Universidad de Guadalajara, rfc ugu-250907-mh5, cfe 370814 qio, el cucba
(centro universitario de ingeniería civil) declaro que al realizar un estudio del tipo
de acero que el tratamiento consiste en la realización de una limpieza superficial
hasta encontrar la roca sana en toda el área de desplante, retirando todo el
material no apto como los residuos de talud, material aluvial o roca fracturada. Una
vez terminada la limpieza se observarán las irregularidades del terreno y donde se
encuentren sobre-excavaciones fuertes se colocará un concreto de nivelación, en
los casos donde sea menor se colará monolíticamente con el concreto estructural
del plinto. Los rellenos se harán con concreto hidráulico o con concreto lanzado
según sea necesario, instalando previamente boquillas dirigidas hasta el contacto
y las fallas de la roca.
Una vez finalizada la nivelación con concreto dental, se procederá a la colocación
del acero de refuerzo y las anclas de piso. Estas últimas, además de fungir con su
propósito de transmitir las fuerzas ejercidas sobre la cimentación a la roca, sirven
como apoyo a los armados, a las contracimbras de madera y a los trabajadores.
Cimbra y colocación de concreto

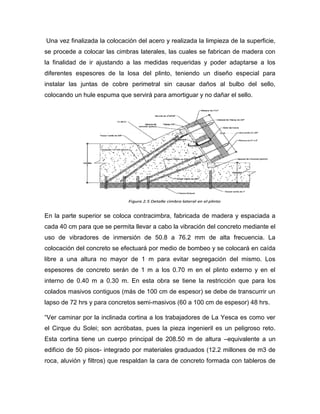

Una vez finalizada la colocación del acero y realizada la limpieza de la superficie,
se procede a colocar las cimbras laterales, las cuales se fabrican de madera con
la finalidad de ir ajustando a las medidas requeridas y poder adaptarse a los
diferentes espesores de la losa del plinto, teniendo un diseño especial para
instalar las juntas de cobre perimetral sin causar daños al bulbo del sello,
colocando un hule espuma que servirá para amortiguar y no dañar el sello.
En la parte superior se coloca contracimbra, fabricada de madera y espaciada a
cada 40 cm para que se permita llevar a cabo la vibración del concreto mediante el
uso de vibradores de inmersión de 50.8 a 76.2 mm de alta frecuencia. La
colocación del concreto se efectuará por medio de bombeo y se colocará en caída
libre a una altura no mayor de 1 m para evitar segregación del mismo. Los
espesores de concreto serán de 1 m a los 0.70 m en el plinto externo y en el
interno de 0.40 m a 0.30 m. En esta obra se tiene la restricción que para los
colados masivos contiguos (más de 100 cm de espesor) se debe de transcurrir un
lapso de 72 hrs y para concretos semi-masivos (60 a 100 cm de espesor) 48 hrs.
“Ver caminar por la inclinada cortina a los trabajadores de La Yesca es como ver
el Cirque du Solei; son acróbatas, pues la pieza ingenieril es un peligroso reto.
Esta cortina tiene un cuerpo principal de 208.50 m de altura –equivalente a un
edificio de 50 pisos- integrado por materiales graduados (12.2 millones de m3 de
roca, aluvión y filtros) que respaldan la cara de concreto formada con tableros de

cerca de 13 m de ancho y de espesor variable desde 90 cm en el desplante, hasta

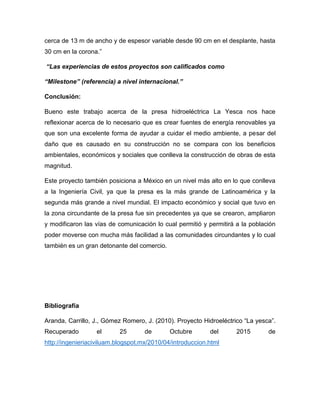

30 cm en la corona.”
“Las experiencias de estos proyectos son calificados como
“Milestone” (referencia) a nivel internacional.”
Conclusión:
Bueno este trabajo acerca de la presa hidroeléctrica La Yesca nos hace
reflexionar acerca de lo necesario que es crear fuentes de energía renovables ya
que son una excelente forma de ayudar a cuidar el medio ambiente, a pesar del
daño que es causado en su construcción no se compara con los beneficios
ambientales, económicos y sociales que conlleva la construcción de obras de esta
magnitud.
Este proyecto también posiciona a México en un nivel más alto en lo que conlleva
a la Ingeniería Civil, ya que la presa es la más grande de Latinoamérica y la
segunda más grande a nivel mundial. El impacto económico y social que tuvo en
la zona circundante de la presa fue sin precedentes ya que se crearon, ampliaron
y modificaron las vías de comunicación lo cual permitió y permitirá a la población
poder moverse con mucha más facilidad a las comunidades circundantes y lo cual
también es un gran detonante del comercio.
Bibliografía
Aranda, Carrillo, J., Gómez Romero, J. (2010). Proyecto Hidroeléctrico “La yesca”.
Recuperado el 25 de Octubre del 2015 de
http://ingenieriaciviluam.blogspot.mx/2010/04/introduccion.html

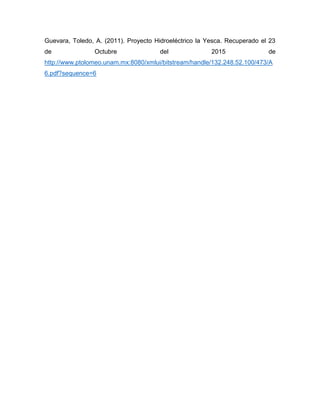

Guevara, Toledo, A. (2011). Proyecto Hidroeléctrico la Yesca. Recuperado el 23
de Octubre del 2015 de
http://www.ptolomeo.unam.mx:8080/xmlui/bitstream/handle/132.248.52.100/473/A
6.pdf?sequence=6

Presa hidroelectrica la yesca

Más contenido relacionado

La actualidad más candente (20)

Similar a Presa hidroelectrica la yesca (20)

Último (20)

Presa hidroelectrica la yesca
